2019 JEEP COMPASS Notice d'entretien (in French)

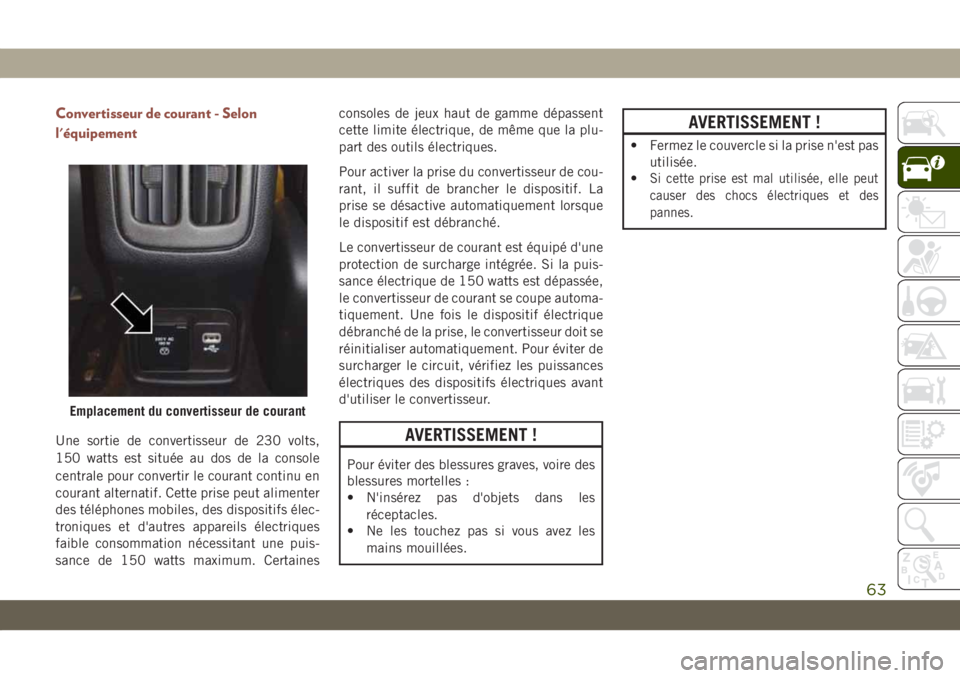

Convertisseur de courant - Selon
l'équipement
Une sortie de convertisseur de 230 volts,
150 watts est située au dos de la console
centrale pour convertir le courant continu en
courant alternatif. Cette prise peut alimenter
des téléphones mobiles, des dispositifs élec-
troniques et d'autres appareils électriques
faible consommation nécessitant une puis-
sance de 150 watts maximum. Certainesconsoles de jeux haut de gamme dépassent
cette limite électrique, de même que la plu-
part des outils électriques.
Pour activer la prise du convertisseur de cou-
rant, il suffit de brancher le dispositif. La
prise se désactive automatiquement lorsque
le dispositif est débranché.
Le convertisseur de courant est équipé d'une
protection de surcharge intégrée. Si la puis-
sance électrique de 150 watts est dépassée,
le convertisseur de courant se coupe automa-
tiquement. Une fois le dispositif électrique
débranché de la prise, le convertisseur doit se
réinitialiser automatiquement. Pour éviter de
surcharger le circuit, vérifiez les puissances
électriques des dispositifs électriques avant
d'utiliser le convertisseur.AVERTISSEMENT !
Pour éviter des blessures graves, voire des
blessures mortelles :
• N'insérez pas d'objets dans les
réceptacles.
• Ne les touchez pas si vous avez les
mains mouillées.
AVERTISSEMENT !
• Fermez le couvercle si la prise n'est pas
utilisée.
•
Si cette prise est mal utilisée, elle peut
causer des chocs électriques et des
pannes.
Emplacement du convertisseur de courant
63

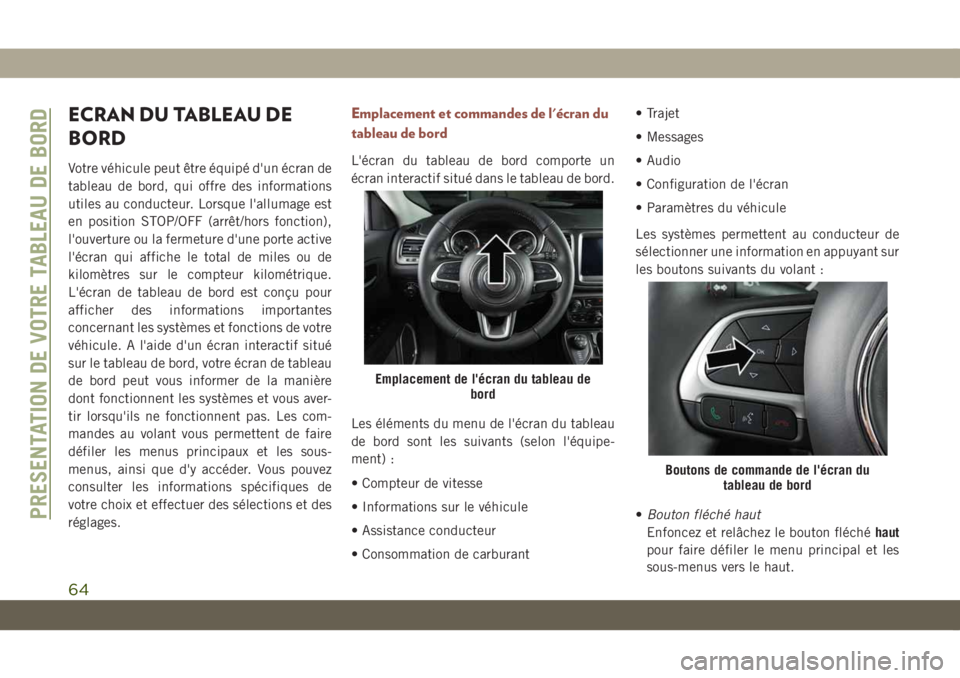

ECRAN DU TABLEAU DE
BORD
Votre véhicule peut être équipé d'un écran de
tableau de bord, qui offre des informations
utiles au conducteur. Lorsque l'allumage est
en position STOP/OFF (arrêt/hors fonction),
l'ouverture ou la fermeture d'une porte active
l'écran qui affiche le total de miles ou de
kilomètres sur le compteur kilométrique.
L'écran de tableau de bord est conçu pour
afficher des informations importantes
concernant les systèmes et fonctions de votre
véhicule. A l'aide d'un écran interactif situé
sur le tableau de bord, votre écran de tableau
de bord peut vous informer de la manière
dont fonctionnent les systèmes et vous aver-
tir lorsqu'ils ne fonctionnent pas. Les com-
mandes au volant vous permettent de faire
défiler les menus principaux et les sous-
menus, ainsi que d'y accéder. Vous pouvez
consulter les informations spécifiques de
votre choix et effectuer des sélections et des
réglages.
Emplacement et commandes de l'écran du
tableau de bord
L'écran du tableau de bord comporte un
écran interactif situé dans le tableau de bord.
Les éléments du menu de l'écran du tableau
de bord sont les suivants (selon l'équipe-
ment) :
• Compteur de vitesse
• Informations sur le véhicule
• Assistance conducteur
• Consommation de carburant• Trajet
• Messages
• Audio
• Configuration de l'écran
• Paramètres du véhicule
Les systèmes permettent au conducteur de
sélectionner une information en appuyant sur
les boutons suivants du volant :
•Bouton fléché haut
Enfoncez et relâchez le bouton fléchéhaut
pour faire défiler le menu principal et les
sous-menus vers le haut.
Emplacement de l'écran du tableau de
bord
Boutons de commande de l'écran du
tableau de bord
PRESENTATION DE VOTRE TABLEAU DE BORD
64

•Bouton fléché bas
Enfoncez et relâchez le bouton fléchébas
pour faire défiler le menu principal et les
sous-menus vers le bas.
•Bouton fléché droite
Appuyez et relâchez le bouton fléchédroite
pour accéder aux écrans d'information ou
aux écrans de sous-menu d'une option du
menu principal.
•Bouton fléché gauche
Appuyez et relâchez le bouton fléché
gauchepour accéder aux écrans d'informa-
tion ou aux écrans de sous-menu d'une
option du menu principal.
•Bouton OK
Appuyez sur le boutonOKpour accéder aux
écrans d'informations ou de sous-menu
d'une option du menu principal ou les sé-
lectionner. Maintenez le boutonOKenfoncé
pendant une seconde pour réinitialiser les
fonctions affichées/sélectionnées qui
peuvent l'être.Témoin de remplacement d'huile moteur -
Selon l'équipement
Votre véhicule est équipé d'un témoin de
remplacement d'huile moteur. Le message
« Oil Change Due » (Vidange d'huile requise)
s'affiche sur l'écran du tableau de bord pen-
dant cinq secondes après qu'un signal sonore
unique a retenti pour indiquer le prochain
intervalle de vidange d'huile prévu. Le circuit
de témoin de vidange d'huile est basé sur les
rapports cycliques, ce qui signifie que les
intervalles de remplacement de l'huile mo-
teur fluctuent en fonction de votre style de
conduite personnel.
Témoin de sélection de rapport (GSI) –
Selon l'équipement
Le système de témoin de sélection de rapport
(GSI) est activé sur les véhicules avec une
transmission manuelle, ou lorsqu'un véhicule
avec une transmission automatique est dans le
mode de sélection de rapport manuel. Le GSI
fournit au conducteur une indication visuelle
lorsque le point de sélection de rapport recom-
mandé est atteint. Cette indication signale au
conducteur qu'un changement de rapport per-mettra une réduction de la consommation de
carburant. Lorsque le témoin de sélection du
rapport supérieur s'affiche sur l'écran du ta-
bleau de bord, le GSI conseille au conducteur
d'engager le rapport supérieur. Lorsque le té-
moin de sélection du rapport inférieur s'affiche
à l'écran, le GSI conseille au conducteur d'en-
gager le rapport inférieur.
Le témoin GSI reste allumé jusqu'à ce que le
conducteur change de rapport ou jusqu'à ce
que les conditions de conduite reviennent à
une situation dans laquelle le changement de
rapport n'est pas exigé pour réduire la
consommation de carburant.
Eléments de menu de l'écran du tableau de
bord
REMARQUE :
Les éléments du menu de l'écran du tableau de
bord s'affichent au centre du tableau de bord.
Les éléments du menu peuvent varier en fonc-
tion des fonctionnalités de votre véhicule.
Référez-vous à la section « Ecran du tableau
de bord » du chapitre « Présentation de votre
tableau de bord » du manuel de l'utilisateur
pour plus d'informations.
65

Affichages relatifs au diesel
Lorsque les conditions adéquates sont pré-
sentes, les messages suivants s'affichent sur
l'écran du tableau de bord :
• Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filtre d'échap-
pement presque plein, rouler en toute sé-
curité à une vitesse constante pour ré-
soudre le problème)
•
Exhaust Filter Full – Power Reduced See
Dealer (Filtre échappement saturé – Puis-
sance réduite, consulter le concessionnaire).
• Exhaust System Service Required - See
Dealer (Intervention requise au niveau du
circuit d'échappement – Consulter le
concessionnaire)
• Exhaust System – Filter XX% Full Service
Required See Dealer (Circuit d'échappe-
ment – Filtre plein à XX %, consulter le
concessionnaire)
•
Exhaust System Regeneration in Process
Continue Driving (Régénération du circuit
d'échappement en cours, continuer à rouler)
• Exhaust System — Regeneration Comple-
ted (Circuit d'échappement – Régénération
terminée)
Messages liés au filtre à particules diesel
(DPF)
Ce moteur est conforme à toutes les normes
sur les émissions obligatoires pour les mo-
teurs diesel. Pour satisfaire à ces normes,
votre véhicule est équipé d'un moteur et d'un
circuit d'échappement ultramodernes. Ces
systèmes sont intégrés en toute transparence
dans votre véhicule, et gérés par le module de
commande du groupe motopropulseur
(PCM). Le PCM gère la combustion du mo-
teur pour permettre au catalyseur du circuit
d'échappement de piéger et de brûler les
particules de matières polluantes sans que
vous ayez besoin d'intervenir.
AVERTISSEMENT !
Si vous stationnez au-dessus de matières
combustibles alors que le circuit d'échap-
pement est chaud, vous risquez de provo-
quer un incendie. Ces matières peuvent
être de l'herbe ou des feuilles sèches qui
entrent en contact avec le circuit d'échap-
pement. Ne stationnez pas votre véhicule
et ne le conduisez pas dans des endroits
où le circuit d'échappement risque d'en-
AVERTISSEMENT !
trer en contact avec une matière combus-
tible quelconque.
ATTENTION !
Le moteur peut être coupé même si le té-
moin d'avertissement est allumé : des inter-
ruptions successives du processus de régé-
nération pourraient provoquer une
détérioration précoce de l'huile moteur. Il
est donc toujours conseillé d'attendre que le
symbole s'éteigne avant de couper le moteur
en suivant les instructions ci-dessus. Le
processus de régénération du DPF ne doit
pas être exécuté si le véhicule est à l'arrêt.
Messages concernant le circuit
d'alimentation
Le tableau suivant contient une liste de dif-
férents messages qui peuvent apparaître sur
le tableau de bord, en fonction des carbu-
rants et des différents systèmes. Appuyez-
vous sur les descriptions pour interpréter la
signification du message et déterminer la
meilleure action à entreprendre.
PRESENTATION DE VOTRE TABLEAU DE BORD
66

MESSAGE DESCRIPTION
Messages d'avertissement concernant à l'additif de réduction des émissions diesel AdBlue (UREE) :
Low Diesel Emissions Additive Ad-
Blue (UREA) Level Warning (Aver-
tissement de bas niveau d'additif
de réduction des émissions diesel
AdBlue [UREE])Le premier avertissement de bas niveau est déclenché pour permettre une autonomie de 2 400 km
(1 490 miles) et est déterminé en fonction de la consommation actuelle. Le témoin d'avertissement « UREA
Low Level » (faible niveau d'urée) s'affiche sur le tableau de bord. Le témoin d'avertissement « UREA Low
Level » (faible niveau d'urée) reste allumé jusqu'à ce que le réservoir d'AdBlue (UREE) soit rempli avec au
moins 5 litres (1,32 gallon) d'UREE.
Si le niveau n'est pas fait, un avertissement supplémentaire s'affiche à chaque fois qu'un certain seuil est
atteint, jusqu'à ce qu'il ne soit plus possible de faire démarrer le moteur.
Lorsqu'il ne reste plus que 125 miles (200 km) avant que le réservoir d'AdBlue (UREE) ne soit vide, un mes-
sage s'affiche sur le tableau de bord et une sonnerie retentit. Lorsque le niveau est à 0, l'écran affiche un
message dédié (selon l'équipement). Dans ce cas, le moteur ne redémarre pas.
Il est possible de redémarrer le moteur dès que de l'AdBlue (UREE) est ajouté ; la quantité minimale requise
est de 5 litres (1,32 gallon). Remplissez le réservoir d'AdBlue (UREE) dès que possible avec au moins
5 litres (1,32 gallon) d'UREE. Si le remplissage est terminé avec une autonomie de réservoir d'AdBlue
(UREE) de zéro, il est possible que vous deviez attendre 2 minutes avant de faire démarrer le véhicule.
REMARQUE :
Lorsque le réservoir d'AdBlue (UREE) est vide, et que le véhicule est arrêté, il n'est plus possible de redé-
marrer le véhicule jusqu'à ce qu'un minimum de 5 litres (1,32 gallon) d'AdBlue (UREE) soit ajouté au réser-
voir d'AdBlue (UREE).
Messages d'avertissement concernant un défaut de l'additif de réduction des émissions diesel AdBlue (UREE) :
Engine Will Not Restart Service
AdBlue System See Dealer (Le mo-
teur ne redémarrera pas, réparer le
système d'AdBlue, consulter le
concessionnaire)Ce message s'affiche si un problème relatif au système d'AdBlue (UREE) détecté ne fait pas l'objet d'une
intervention d'entretien pendant l'intervalle autorisé. Le moteur ne redémarrera pas tant que votre véhicule
n'aura pas été réparé par un concessionnaire agréé. Si le niveau n'est pas fait, un avertissement supplémen-
taire s'affiche à chaque fois qu'un certain seuil est atteint, jusqu'à ce qu'il ne soit plus possible de faire dé-
marrer le moteur. Lorsqu'il ne reste plus que 200 km (125 miles) avant que le réservoir d'AdBlue (UREE) ne
soit vide, un message s'affiche sur le tableau de bord et une sonnerie retentit.
67

MESSAGE DESCRIPTION
Engine Will Not Start Service Ad-
Blue System See Dealer (Le mo-
teur ne démarrera pas, réparer le
système d'AdBlue, consulter le
concessionnaire)REMARQUE :
• L'affichage de la jauge d'AdBlue (UREE) peut prendre jusqu'à cinq secondes pour se mettre à jour après
l'ajout de 7,5 litres (2 gallons) ou plus dans le réservoir d'AdBlue (UREE). Si un défaut relatif au système
d'AdBlue (UREE) est détecté, il se peut que l'écran ne se mette pas à jour avec le nouveau niveau.
Consultez votre concessionnaire agréé pour une intervention.
• L'AdBlue gèle à des températures inférieures à -11°C (12°F). Si la voiture est exposée pendant une
longue période à cette température, le remplissage peut s'avérer difficile. Pour cette raison, il est
conseillé de stationner le véhicule dans un garage et/ou un environnement chauffé, et d'attendre que l'Ad-
Blue (UREE) revienne à l'état liquide avant de faire l'appoint.
ORDINATEUR DE BORD
Enfoncez et relâchez le bouton fléché haut
ou bas jusqu'à ce que l'icône Trip A (trajet A)
ou Trip B (trajet B) soit sélectionnée sur le
tableau de bord (basculez entre Trip A et Trip
B à l'aide des boutons Droite et Gauche).
Enfoncez et relâchez le bouton OK pour ac-
céder aux informations sur les trajets.
TEMOINS ET MESSAGES
D'AVERTISSEMENT
Les témoins/témoins d'avertissement s'allu-
ment sur le tableau de bord et un message
dédié et/ou un signal sonore est émis le caséchéant. Ces informations sont fournies à
titre d'indication et de précaution et ne
doivent pas être considérées comme exhaus-
tives. En outre, il ne s'agit pas d'une alterna-
tive aux informations contenues dans le ma-
nuel de l'utilisateur, que vous êtes invité à
lire attentivement dans tous les cas. Référez-
vous toujours aux informations contenues
dans ce chapitre en cas d'indication d'une
panne. Tous les témoins actifs s'affichent en
premier lieu le cas échéant. Le menu de
contrôle du système peut être différent en
fonction des options d'équipement et de
l'état actuel du véhicule. Certains témoins
sont en option et peuvent ne pas s'afficher.
Témoins d'avertissement rouges
— Témoin d'airbag
Ce témoin s'allume pour indiquer une dé-
faillance de l'airbag, et s'allume pendant
quatre à huit secondes pour vérification de
l'ampoule quand le commutateur d'allumage
est placé sur ON/RUN (en fonction/marche)
ou ACC/ON/RUN (accessoire/en fonction/
marche). Ce témoin s'allume et émet une
sonnerie unique lorsqu'un défaut d'airbag est
détecté ; il reste allumé jusqu'à ce que le
défaut soit corrigé. Si le témoin ne s'allume
pas au démarrage, reste allumé ou s'allume
PRESENTATION DE VOTRE TABLEAU DE BORD
68

pendant le trajet, le système doit être exa-
miné par un concessionnaire agréé dès que
possible.
— Témoin des freins
Ce témoin surveille plusieurs composants du
système de freinage, tels que le niveau de
liquide de frein et le serrage du frein à main.
Si le témoin de frein s'allume, cela peut
indiquer que le frein à main est serré, que le
niveau de liquide de frein est bas ou qu'il
existe un problème dans le système antiblo-
cage des roues.
Si le témoin reste allumé alors que le frein à
main a été relâché et que le niveau de liquide
atteint le repère Plein du réservoir du maître-
cylindre, il indique un possible dysfonction-
nement du circuit hydraulique de freinage ou
qu'un problème de servofrein a été détecté
par le système antiblocage des roues (ABS)/
commande électronique de stabilité (ESC).
Dans ce cas, le témoin reste allumé jusqu'à
ce que le problème soit corrigé. S'il s'agit
d'un problème de servofrein, la pompe ABS
fonctionne lorsque vous appliquez le frein et
une pulsation de la pédale de frein est per-
ceptible à chaque arrêt.Le double système de freinage offre une ca-
pacité de freinage de réserve en cas de panne
d'une partie du circuit hydraulique. Si une
fuite a lieu dans l'une ou l'autre partie du
système de freinage double, le témoin des
freins s'allume quand le niveau de liquide de
frein dans le maître-cylindre tombe en des-
sous d'un certain niveau.
Le témoin reste allumé jusqu'à ce que la
panne soit réparée.
REMARQUE :
Le témoin peut clignoter momentanément en
cas de virage serré affectant le niveau de
liquide. Le véhicule doit être réparé et le
niveau de liquide de frein être vérifié.
Toute défaillance du système de freinage doit
être réparée immédiatement.
AVERTISSEMENT !
Il est dangereux de conduire un véhicule
dont le témoin des freins reste allumé
(rouge). Une partie du système de freinage
peut être en panne. La distance de frei-
nage s'en trouve accrue. Vous risqueriez
AVERTISSEMENT !
une collision. Faites vérifier le véhicule
immédiatement.
Les véhicules avec système antiblocage des
roues (ABS) sont également équipés du sys-
tème de répartition de la puissance de frei-
nage (EBD). En cas de panne de l'EBD, le
témoin des freins s'allume en même temps
que le témoin ABS. Une réparation immé-
diate de l'ABS s'impose.
Le fonctionnement du témoin des freins peut
être vérifié en basculant le commutateur d'al-
lumage de la position OFF (hors fonction) à la
position ON/RUN (en fonction/marche). Le
témoin doit s'allumer pendant quatre secon-
des environ. Le témoin doit ensuite
s'éteindre, à moins que le frein à main ne soit
serré ou qu'un défaut dans le système de
freinage ne soit détecté. S'il ne s'allume pas,
faites vérifier le système par un concession-
naire agréé.
Le témoin s'allume également lorsque le frein
à main est serré et quand le commutateur
d'allumage est en position ON/RUN (en
fonction/marche).
69

REMARQUE :
Ce témoin indique que le frein à main est
serré. Il ne spécifie pas le degré de serrage.
— Témoin d'avertissement de charge
de la batterie
Ce témoin d'avertissement s'allume lorsque
la batterie ne se charge pas correctement.
S'il reste allumé lorsque le moteur tourne, il
peut s'agir d'un dysfonctionnement du circuit
de charge. Contactez un concessionnaire
agréé dès que possible.
Cela indique un éventuel problème avec le
circuit électrique ou un composant corres-
pondant.
— Témoin d'avertissement de porte
ouverte
Ce témoin s'allume lorsqu'une porte est
entrouverte/ouverte et pas complètement fer-
mée.
REMARQUE :
Si le véhicule se déplace, un signal sonore
unique est également émis.
– Témoin d'avertissement de défaut de
direction assistée électrique
Ce témoin d'avertissement s'allume en cas de
défaut du système de direction assistée élec-
trique (EPS). Pour plus d'informations,
référez-vous à la section « Direction assis-
tée » du chapitre « Démarrage et conduite »
dans le manuel de l'utilisateur.
AVERTISSEMENT !
Un fonctionnement prolongé du véhicule
sans assistance comporte des risques.
Une intervention s'impose dès que pos-
sible.
– Témoin de commande électronique
du papillon (ETC)
Ce témoin d'avertissement s'allume pour in-
diquer un problème du système de com-
mande électronique du papillon (ETC). Si un
problème est détecté pendant que le véhi-
cule est en marche, le témoin s'allume ou
clignote selon la nature de la panne. Effec-
tuez un cycle d'allumage lorsque le véhicule
est à l'arrêt complet dans un endroit sûr etque la transmission est en position P (station-
nement). Le témoin doit s'éteindre. Si le
témoin reste allumé pendant que le véhicule
tourne, votre véhicule peut généralement
rouler, mais vous devez consulter un conces-
sionnaire agréé dès que possible.
REMARQUE :
Ce témoin peut s'allumer si les pédales d'ac-
célérateur et de frein sont enfoncées en
même temps.
Si le témoin continue à clignoter quand le
véhicule tourne, une intervention immédiate
est requise et vous pouvez constater une
perte de puissance, un ralenti rapide/
irrégulier ou un calage du moteur. Un remor-
quage de votre véhicule peut alors s'avérer
nécessaire. Le témoin s'allume au moment
où le commutateur d'allumage est mis en
position ON/RUN (en fonction/marche) ou
ACC/ON/RUN (accessoire/en fonction/
marche) et reste allumé brièvement pour vé-
rifier que l'ampoule fonctionne. S'il ne s'al-
lume pas lors du démarrage, faites vérifier le
système par un concessionnaire agréé.
PRESENTATION DE VOTRE TABLEAU DE BORD
70
