Manutenzione

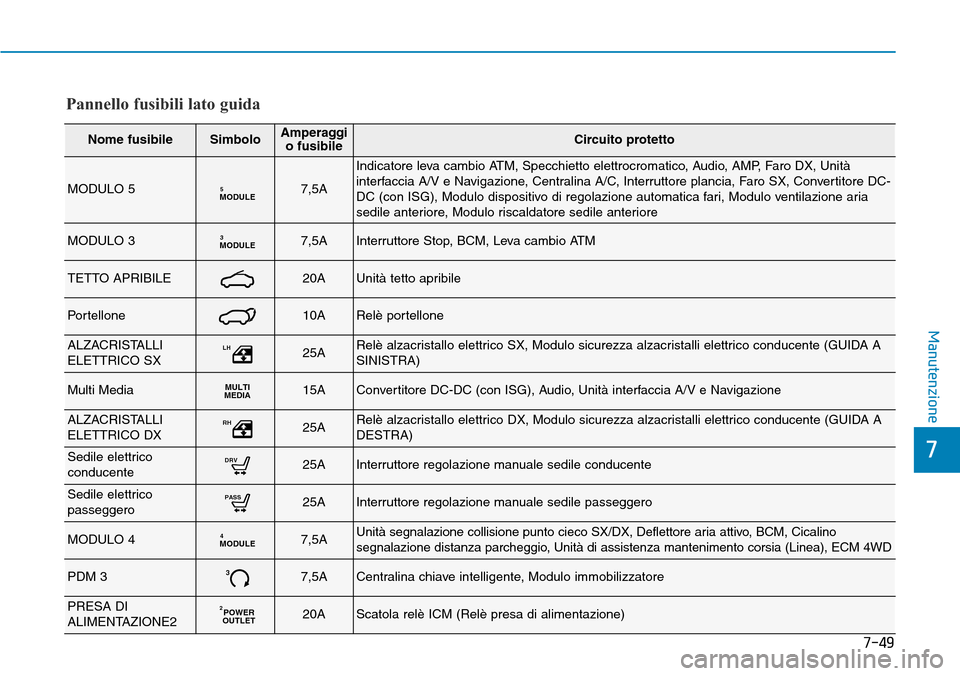

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggi
o fusibileCircuito protetto
MODULO 5MODULE57,5A
Indicatore leva cambio ATM, Specchietto elettrocromatico, Audio, AMP, Faro DX, Unità
interfaccia A/V e Navigazione, Centralina A/C, Interruttore plancia, Faro SX, Convertitore DC-
DC (con ISG), Modulo dispositivo di regolazione automatica fari, Modulo ventilazione aria
sedile anteriore, Modulo riscaldatore sedile anteriore
MODULO 3MODULE37,5AInterruttore Stop, BCM, Leva cambio ATM
TETTO APRIBILE20AUnità tetto apribile
Portellone10ARelè portellone
ALZACRISTALLI
ELETTRICO SXLH25ARelè alzacristallo elettrico SX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A
SINISTRA)
Multi MediaMULTI
MEDIA15AConvertitore DC-DC (con ISG), Audio, Unità interfaccia A/V e Navigazione
ALZACRISTALLI
ELETTRICO DXRH25ARelè alzacristallo elettrico DX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A
DESTRA)
Sedile elettrico
conducenteDRV25AInterruttore regolazione manuale sedile conducente
Sedile elettrico
passeggeroPASS25AInterruttore regolazione manuale sedile passeggero
MODULO 4MODULE47,5AUnità segnalazione collisione punto cieco SX/DX, Deflettore aria attivo, BCM, Cicalino
segnalazione distanza parcheggio, Unità di assistenza mantenimento corsia (Linea), ECM 4WD
PDM 337,5ACentralina chiave intelligente, Modulo immobilizzatore
PRESA DI
ALIMENTAZIONE2POWER
OUTLET220AScatola relè ICM (Relè presa di alimentazione)

7-50
Manutenzione
Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
LUCE
ABITACOLO7,5ALuce cassetto plancia, Luce di cortesia SX/DX, Luce abitacolo, Luce consolle cielo,
Unità caricatore wireless, Interruttore consolle plancia (Con wireless), Luce bagagliaio
Ruota di
scortaSpare7,5ARuota di scorta
Allarme
antifurto10AScatola relè ICM (relè sirena allarme antifurto)
MEMORIAMEMORY10ACentralina A/C, Head Up Display, Quadro strumenti, BCM, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno), Sensore pioggia
Ruota di
scortaSpare20ARuota di scorta
AMPAMP30AConvertitore DC-DC (con ISG), AMP
MODULO 6MODULE67,5ACentralina chiave intelligente, BCM
MDPS17,5AUnità MDPS
MODULO 1MODULE17,5ADeflettore aria attivo, Interruttore consolle plancia (Senza caricatore wireless),
Interruttore luci di emergenza, Presa diagnostica
MODULO 7MODULE77,5AModulo ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore,
Ventilatore raffreddamento BLDC
INDICATORE
AIRBAGIND7,5AQuadro strumenti, Centralina A/C
INTERRUTTO
RE FRENOBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente

7-51
7
Manutenzione
Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
START7,5AInterruttore posizione cambio (A/T), Centralina chiave intelligente (Con chiave intelligente),
Scatola relè ICM (Relè allarme antifurto), ECM
QUADRO
STRUMENTICLUSTER7,5AHead Up Display, Quadro strumenti
BLOCCO
PORTE20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto, Modulo immobilizzatore
FCA10AUnità assistente anticollisione frontale
SEDILE
RISCALDATO20AModulo riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
A/C 220ACentralina A/C
A/C 17,5ACentralina A/C, Scatola di giunzione E/R (RELÈ 10)
PDM 1115ACentralina chiave intelligente
RUOTA DI
SCORTASpare10ARuota di scorta
AIRBAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F10, F11, F12)

7-52
Manutenzione

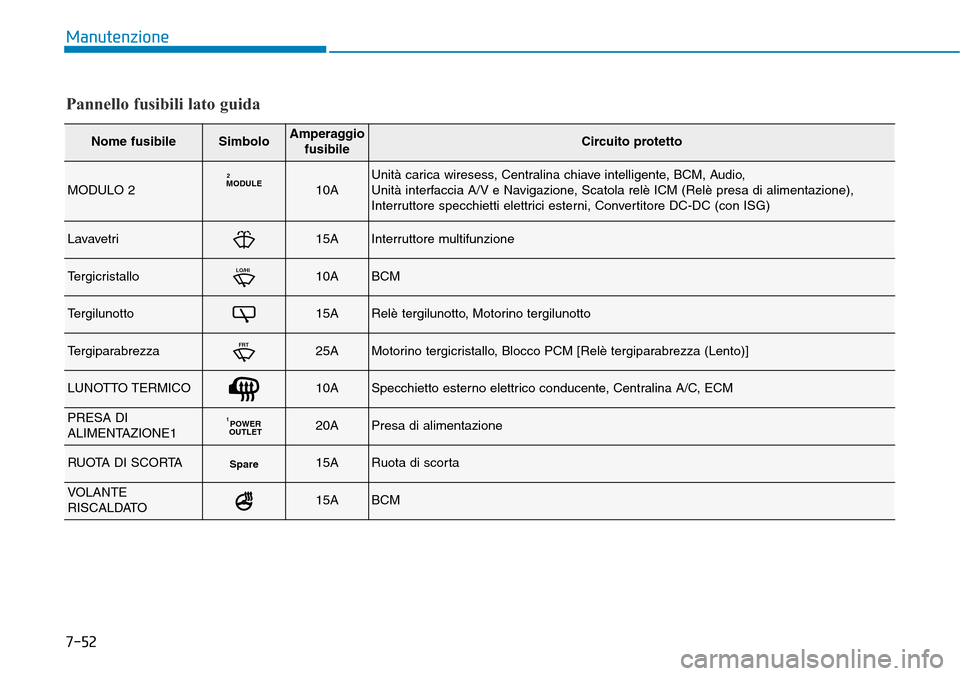

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
MODULO 2MODULE2
10AUnità carica wiresess, Centralina chiave intelligente, BCM, Audio,
Unità interfaccia A/V e Navigazione, Scatola relè ICM (Relè presa di alimentazione),
Interruttore specchietti elettrici esterni, Convertitore DC-DC (con ISG)
Lavavetri15AInterruttore multifunzione
TergicristalloLO/HI10ABCM
Tergilunotto15ARelè tergilunotto, Motorino tergilunotto
TergiparabrezzaFRT25AMotorino tergicristallo, Blocco PCM [Relè tergiparabrezza (Lento)]
LUNOTTO TERMICO10ASpecchietto esterno elettrico conducente, Centralina A/C, ECM
PRESA DI
ALIMENTAZIONE1POWER
OUTLET120APresa di alimentazione
RUOTA DI SCORTASpare15ARuota di scorta
VOLANTE
RISCALDATO15ABCM

7-53
7
Manutenzione

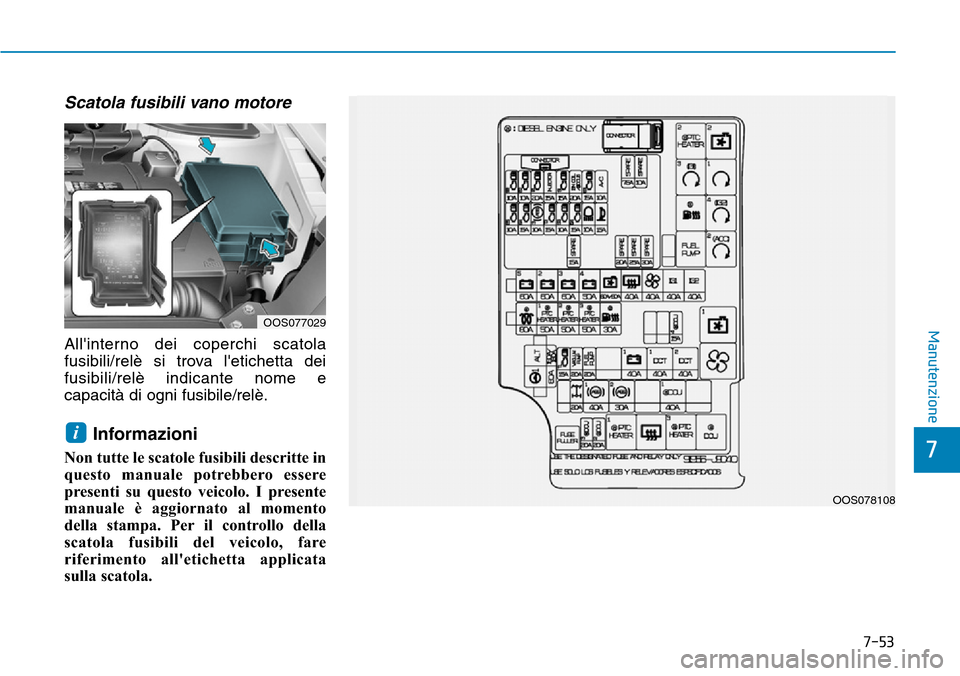

Scatola fusibili vano motore
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta dei
fusibili/relè indicante nome e
capacità di ogni fusibile/relè.
Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OOS077029
OOS078108

7-54
Manutenzione
Pannello fusibili vano motore

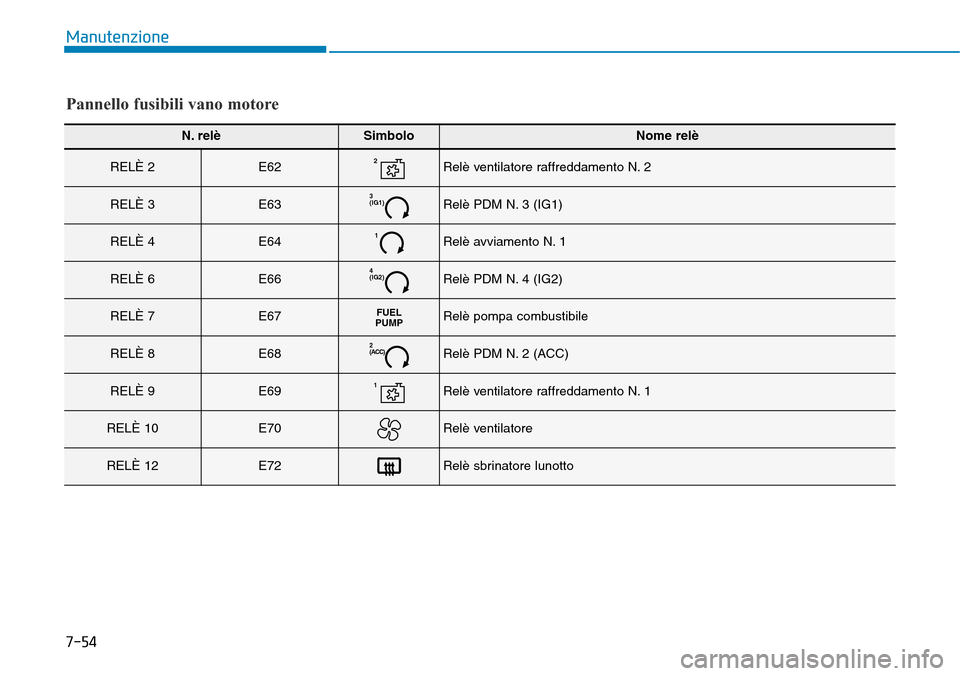

N. relèSimboloNome relè
RELÈ 2E622Relè ventilatore raffreddamento N. 2
RELÈ 3E633
(IG1)Relè PDM N. 3 (IG1)
RELÈ 4E641Relè avviamento N. 1
RELÈ 6E664
(IG2)Relè PDM N. 4 (IG2)
RELÈ 7E67FUEL
PUMPRelè pompa combustibile
RELÈ 8E682
(ACC)Relè PDM N. 2 (ACC)
RELÈ 9E691Relè ventilatore raffreddamento N. 1
RELÈ 10E70Relè ventilatore
RELÈ 12E72Relè sbrinatore lunotto

7-55
7
Manutenzione
Pannello fusibili vano motore

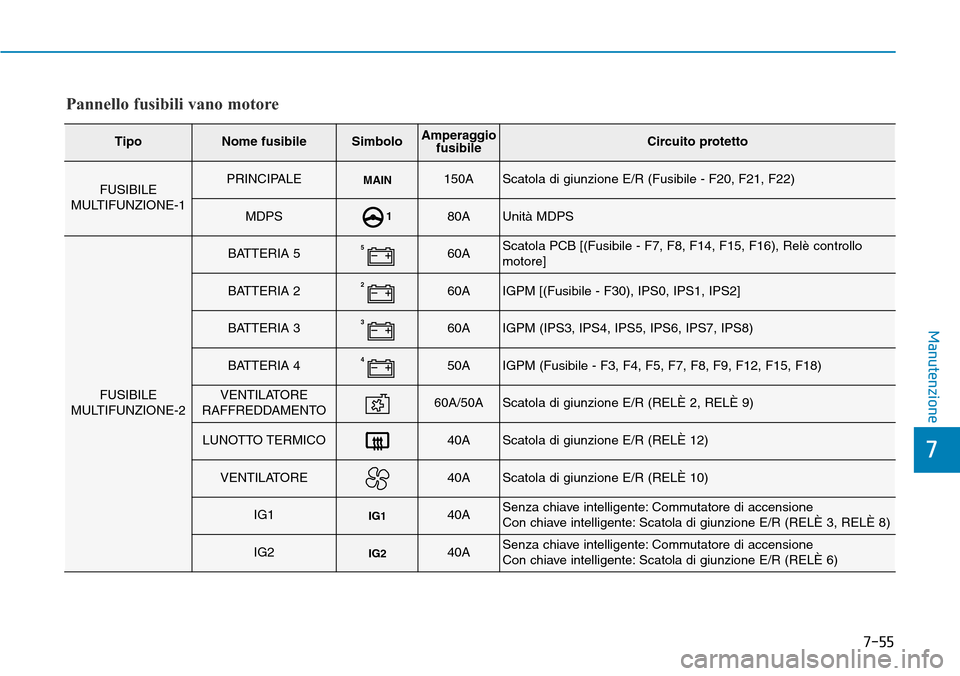

TipoNome fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
MULTIFUNZIONE-1PRINCIPALEMAIN150AScatola di giunzione E/R (Fusibile - F20, F21, F22)
MDPS180AUnità MDPS
FUSIBILE
MULTIFUNZIONE-2
BATTERIA 5560AScatola PCB [(Fusibile - F7, F8, F14, F15, F16), Relè controllo
motore]
BATTERIA 2260AIGPM [(Fusibile - F30), IPS0, IPS1, IPS2]
BATTERIA 3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATTERIA 4450AIGPM (Fusibile - F3, F4, F5, F7, F8, F9, F12, F15, F18)
VENTILATORE
RAFFREDDAMENTO60A/50AScatola di giunzione E/R (RELÈ 2, RELÈ 9)
LUNOTTO TERMICO40AScatola di giunzione E/R (RELÈ 12)
VENTILATORE40AScatola di giunzione E/R (RELÈ 10)
IG1IG140ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 3, RELÈ 8)
IG2IG240ASenza chiave intelligente: Commutatore di accensione
Con chiave intelligente: Scatola di giunzione E/R (RELÈ 6)

7-56
Manutenzione
Pannello fusibili vano motore

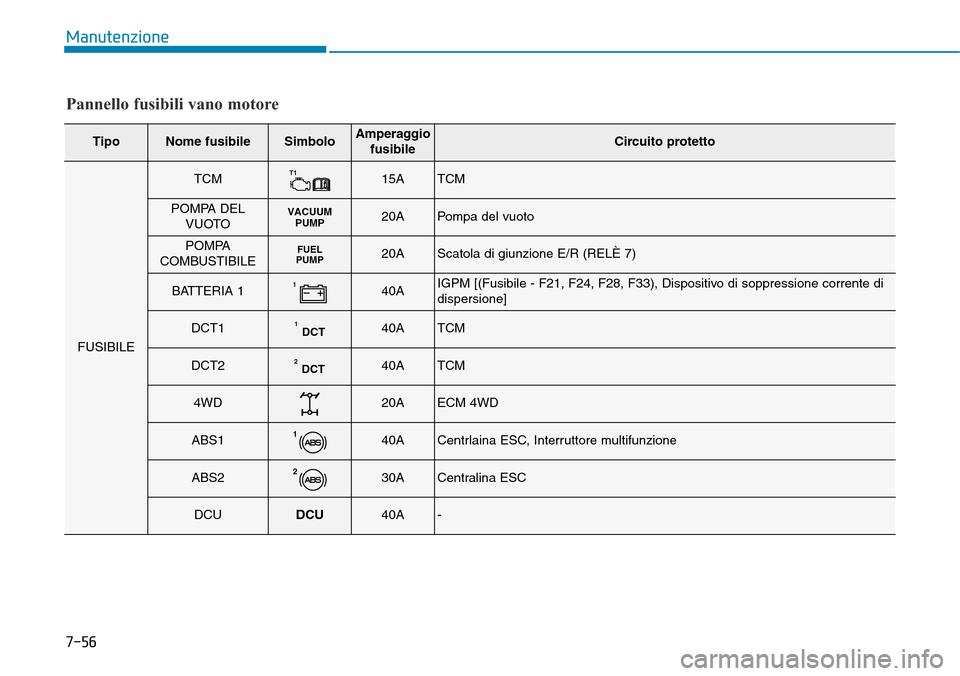

TipoNome fusibileSimboloAmperaggio
fusibileCircuito protetto
FUSIBILE
TCMT115ATCM
POMPA DEL
VUOTOVACUUM
PUMP20APompa del vuoto
POMPA
COMBUSTIBILEFUEL
PUMP20AScatola di giunzione E/R (RELÈ 7)
BATTERIA 1140AIGPM [(Fusibile - F21, F24, F28, F33), Dispositivo di soppressione corrente di
dispersione]
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20AECM 4WD
ABS1140ACentrlaina ESC, Interruttore multifunzione
ABS2230ACentralina ESC
DCUDCU40A-
