2019 Hyundai Kona Manuale del proprietario (in Italian)

7
Manutenzione
7

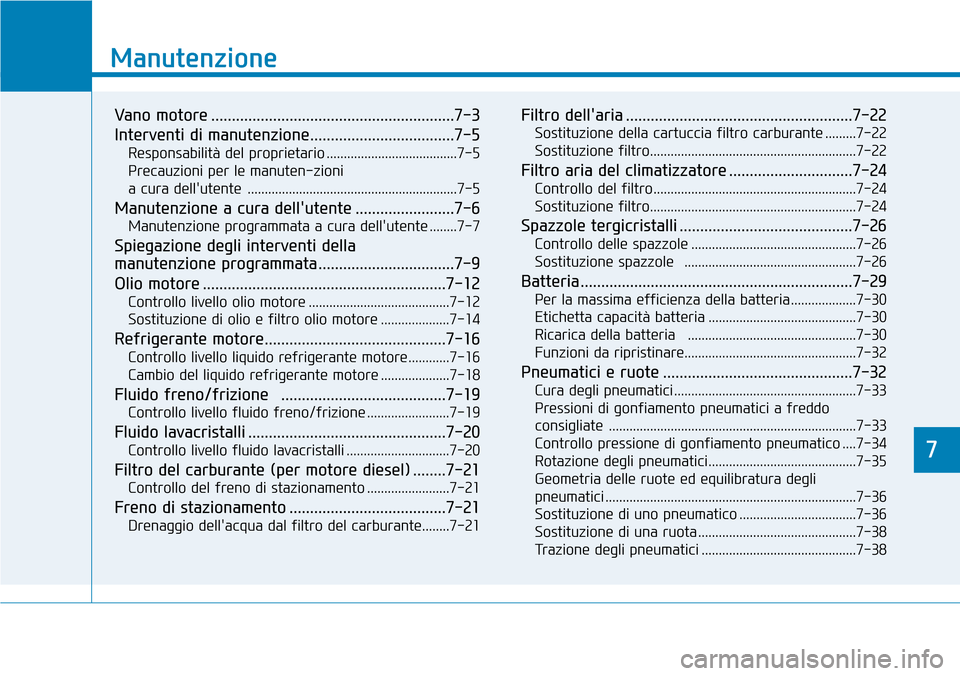

Manutenzione
Vano motore ...........................................................7-3
Interventi di manutenzione...................................7-5
Responsabilità del proprietario ......................................7-5
Precauzioni per le manuten-zioni
a cura dell'utente .............................................................7-5
Manutenzione a cura dell'utente ........................7-6
Manutenzione programmata a cura dell'utente ........7-7
Spiegazione degli interventi della
manutenzione programmata .................................7-9
Olio motore ...........................................................7-12
Controllo livello olio motore .........................................7-12
Sostituzione di olio e filtro olio motore ....................7-14
Refrigerante motore............................................7-16
Controllo livello liquido refrigerante motore............7-16
Cambio del liquido refrigerante motore ....................7-18
Fluido freno/frizione ........................................7-19
Controllo livello fluido freno/frizione ........................7-19
Fluido lavacristalli ................................................7-20
Controllo livello fluido lavacristalli ..............................7-20
Filtro del carburante (per motore diesel) ........7-21
Controllo del freno di stazionamento ........................7-21
Freno di stazionamento ......................................7-21
Drenaggio dell'acqua dal filtro del carburante........7-21
Filtro dell'aria .......................................................7-22
Sostituzione della cartuccia filtro carburante .........7-22
Sostituzione filtro............................................................7-22
Filtro aria del climatizzatore ..............................7-24
Controllo del filtro...........................................................7-24
Sostituzione filtro............................................................7-24
Spazzole tergicristalli ..........................................7-26
Controllo delle spazzole ................................................7-26
Sostituzione spazzole ..................................................7-26
Batteria ..................................................................7-29
Per la massima efficienza della batteria...................7-30
Etichetta capacità batteria ...........................................7-30
Ricarica della batteria .................................................7-30
Funzioni da ripristinare..................................................7-32
Pneumatici e ruote ..............................................7-32
Cura degli pneumatici .....................................................7-33
Pressioni di gonfiamento pneumatici a freddo
consigliate ........................................................................7-33
Controllo pressione di gonfiamento pneumatico ....7-34
Rotazione degli pneumatici...........................................7-35
Geometria delle ruote ed equilibratura degli
pneumatici .........................................................................7-36
Sostituzione di uno pneumatico ..................................7-36
Sostituzione di una ruota ..............................................7-38
Trazione degli pneumatici .............................................7-38
7

7

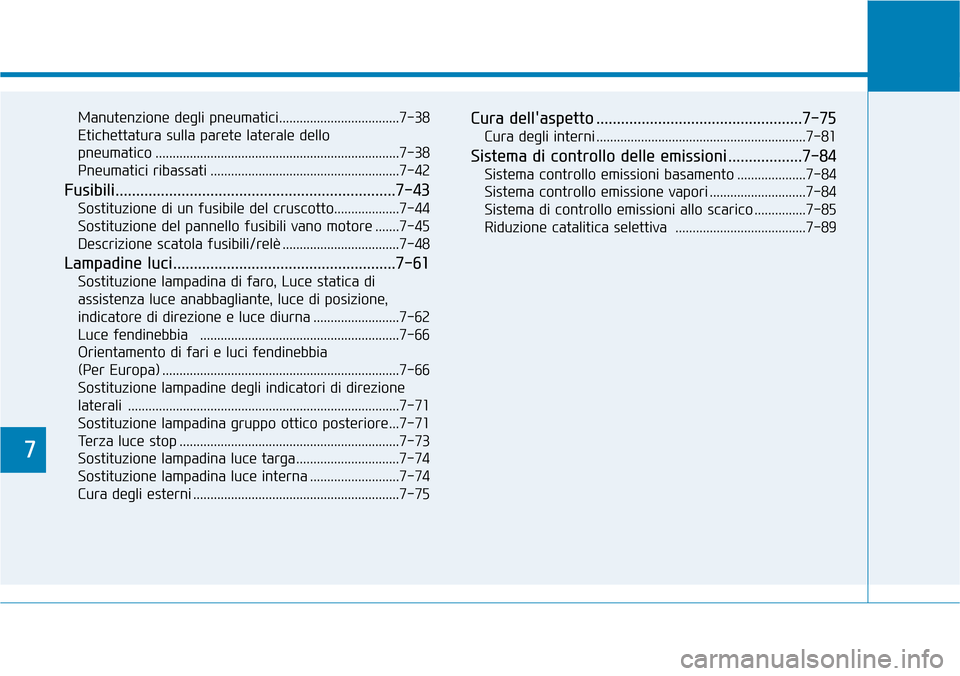

Manutenzione degli pneumatici...................................7-38
Etichettatura sulla parete laterale dello
pneumatico .......................................................................7-38
Pneumatici ribassati .......................................................7-42
Fusibili....................................................................7-43
Sostituzione di un fusibile del cruscotto...................7-44
Sostituzione del pannello fusibili vano motore .......7-45
Descrizione scatola fusibili/relè ..................................7-48
Lampadine luci......................................................7-61
Sostituzione lampadina di faro, Luce statica di
assistenza luce anabbagliante, luce di posizione,
indicatore di direzione e luce diurna .........................7-62
Luce fendinebbia ..........................................................7-66
Orientamento di fari e luci fendinebbia
(Per Europa) .....................................................................7-66
Sostituzione lampadine degli indicatori di direzione
laterali ...............................................................................7-71
Sostituzione lampadina gruppo ottico posteriore...7-71
Terza luce stop ................................................................7-73
Sostituzione lampadina luce targa ..............................7-74
Sostituzione lampadina luce interna ..........................7-74
Cura degli esterni ............................................................7-75
Cura dell'aspetto ..................................................7-75
Cura degli interni .............................................................7-81
Sistema di controllo delle emissioni ..................7-84
Sistema controllo emissioni basamento ....................7-84
Sistema controllo emissione vapori ............................7-84
Sistema di controllo emissioni allo scarico ...............7-85
Riduzione catalitica selettiva ......................................7-89

7-3
7
Manutenzione

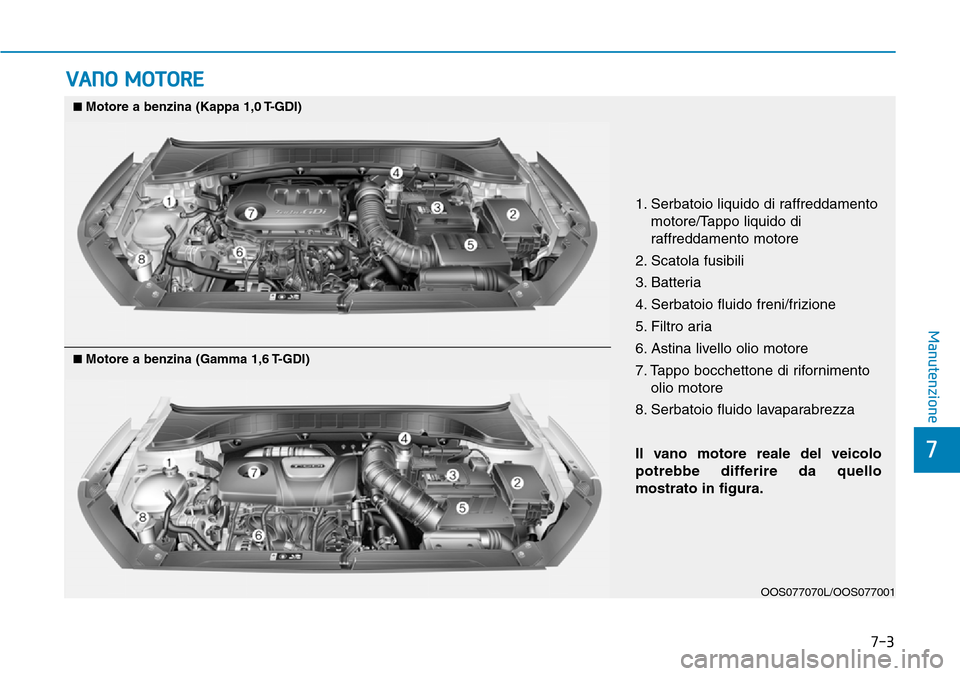

VANO MOTORE
1. Serbatoio liquido di raffreddamento
motore/Tappo liquido di
raffreddamento motore
2. Scatola fusibili
3. Batteria
4. Serbatoio fluido freni/frizione
5. Filtro aria
6. Astina livello olio motore
7. Tappo bocchettone di rifornimento
olio motore
8. Serbatoio fluido lavaparabrezza
Il vano motore reale del veicolo
potrebbe differire da quello
mostrato in figura.
OOS077070L/OOS077001
■Motore a benzina (Kappa 1,0 T-GDI)
■Motore a benzina (Gamma 1,6 T-GDI)

7-4
Manutenzione

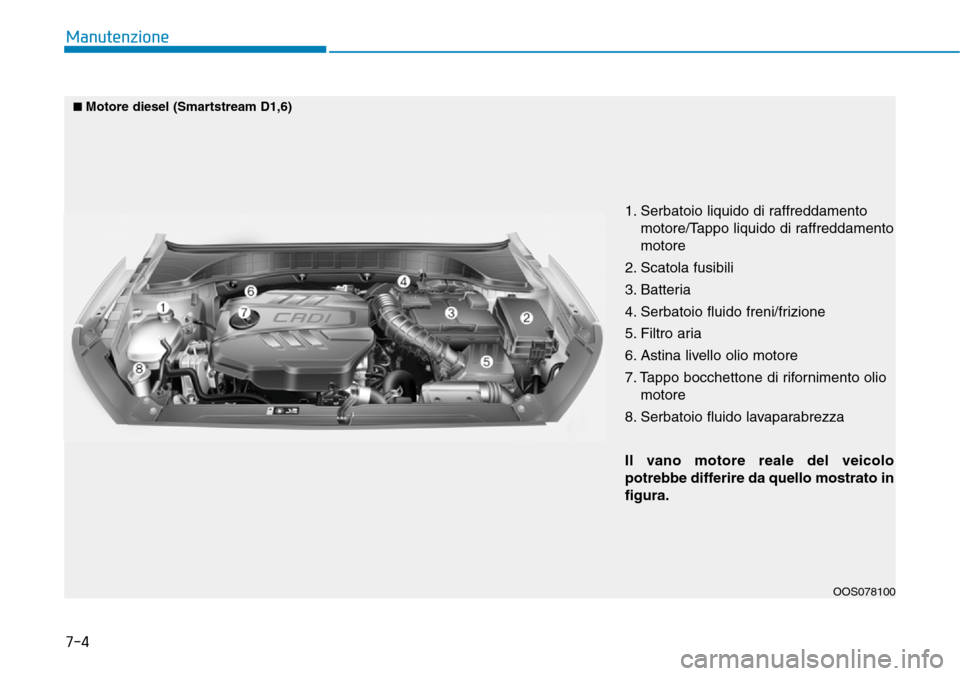

1. Serbatoio liquido di raffreddamento
motore/Tappo liquido di raffreddamento
motore
2. Scatola fusibili
3. Batteria
4. Serbatoio fluido freni/frizione
5. Filtro aria
6. Astina livello olio motore
7. Tappo bocchettone di rifornimento olio
motore
8. Serbatoio fluido lavaparabrezza
Il vano motore reale del veicolo
potrebbe differire da quello mostrato in
figura.
OOS078100
■Motore diesel (Smartstream D1,6)

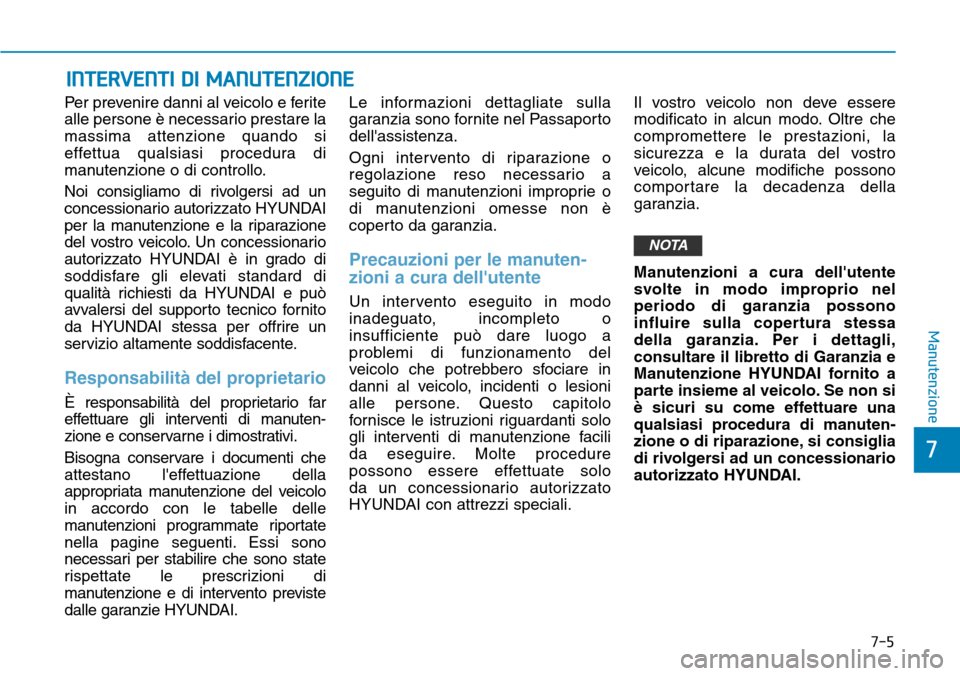

INTERVENTI DI MANUTENZIONE
Per prevenire danni al veicolo e ferite
alle persone è necessario prestare la
massima attenzione quando si
effettua qualsiasi procedura di
manutenzione o di controllo.
Noi consigliamo di rivolgersi ad un
concessionario autorizzato HYUNDAI
per la manutenzione e la riparazione
del vostro veicolo. Un concessionario
autorizzato HYUNDAI è in grado di
soddisfare gli elevati standard di
qualità richiesti da HYUNDAI e può
avvalersi del supporto tecnico fornito
da HYUNDAI stessa per offrire un
servizio altamente soddisfacente.
Responsabilità del proprietario
È responsabilità del proprietario far
effettuare gli interventi di manuten-
zione e conservarne i dimostrativi.
Bisogna conservare i documenti che
attestano l'effettuazione della
appropriata manutenzione del veicolo
in accordo con le tabelle delle
manutenzioni programmate riportate
nella pagine seguenti. Essi sono
necessari per stabilire che sono state
rispettate le prescrizioni di
manutenzione e di intervento previste
dalle garanzie HYUNDAI.Le informazioni dettagliate sulla
garanzia sono fornite nel Passaporto
dell'assistenza.
Ogni intervento di riparazione o
regolazione reso necessario a
seguito di manutenzioni improprie o
di manutenzioni omesse non è
coperto da garanzia.
Precauzioni per le manuten-
zioni a cura dell'utente
Un intervento eseguito in modo
inadeguato, incompleto o
insufficiente può dare luogo a
problemi di funzionamento del
veicolo che potrebbero sfociare in
danni al veicolo, incidenti o lesioni
alle persone. Questo capitolo
fornisce le istruzioni riguardanti solo
gli interventi di manutenzione facili
da eseguire. Molte procedure
possono essere effettuate solo
da un concessionario autorizzato
HYUNDAI con attrezzi speciali.Il vostro veicolo non deve essere
modificato in alcun modo. Oltre che
compromettere le prestazioni, la
sicurezza e la durata del vostro
veicolo, alcune modifiche possono
comportare la decadenza della
garanzia.
Manutenzioni a cura dell'utente
svolte in modo improprio nel
periodo di garanzia possono
influire sulla copertura stessa
della garanzia. Per i dettagli,
consultare il libretto di Garanzia e
Manutenzione HYUNDAI fornito a
parte insieme al veicolo. Se non si
è sicuri su come effettuare una
qualsiasi procedura di manuten-
zione o di riparazione, si consiglia
di rivolgersi ad un concessionario
autorizzato HYUNDAI.
NOTA
7-5
7
Manutenzione

7-6
Manutenzione

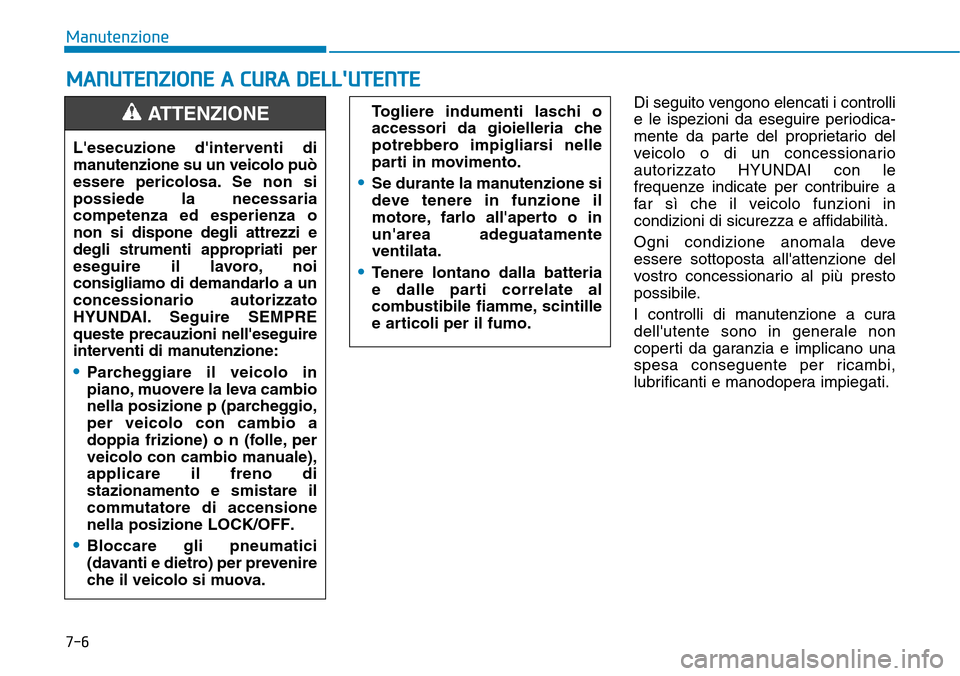

MANUTENZIONE A CURA DELL'UTENTE
Di seguito vengono elencati i controlli
e le ispezioni da eseguire periodica-
mente da parte del proprietario del
veicolo o di un concessionario
autorizzato HYUNDAI con le
frequenze indicate per contribuire a
far sì che il veicolo funzioni in
condizioni di sicurezza e affidabilità.
Ogni condizione anomala deve
essere sottoposta all'attenzione del
vostro concessionario al più presto
possibile.
I controlli di manutenzione a cura
dell'utente sono in generale non
coperti da garanzia e implicano una
spesa conseguente per ricambi,
lubrificanti e manodopera impiegati. L'esecuzione d'interventi di
manutenzione su un veicolo può
essere pericolosa. Se non si
possiede la necessaria
competenza ed esperienza o
non si dispone degli attrezzi e
degli strumenti appropriati per
eseguire il lavoro, noi
consigliamo di demandarlo a un
concessionario autorizzato
HYUNDAI. Seguire SEMPRE
queste precauzioni nell'eseguire
interventi di manutenzione:
•Parcheggiare il veicolo in
piano, muovere la leva cambio
nella posizione p (parcheggio,
per veicolo con cambio a
doppia frizione) o n (folle, per
veicolo con cambio manuale),
applicare il freno di
stazionamento e smistare il
commutatore di accensione
nella posizione LOCK/OFF.
•Bloccare gli pneumatici
(davanti e dietro) per prevenire
che il veicolo si muova.
ATTENZIONE Togliere indumenti laschi o
accessori da gioielleria che
potrebbero impigliarsi nelle
parti in movimento.
•Se durante la manutenzione si
deve tenere in funzione il
motore, farlo all'aperto o in
un'area adeguatamente
ventilata.
•Tenere lontano dalla batteria
e dalle parti correlate al
combustibile fiamme, scintille
e articoli per il fumo.

7-7
7
Manutenzione

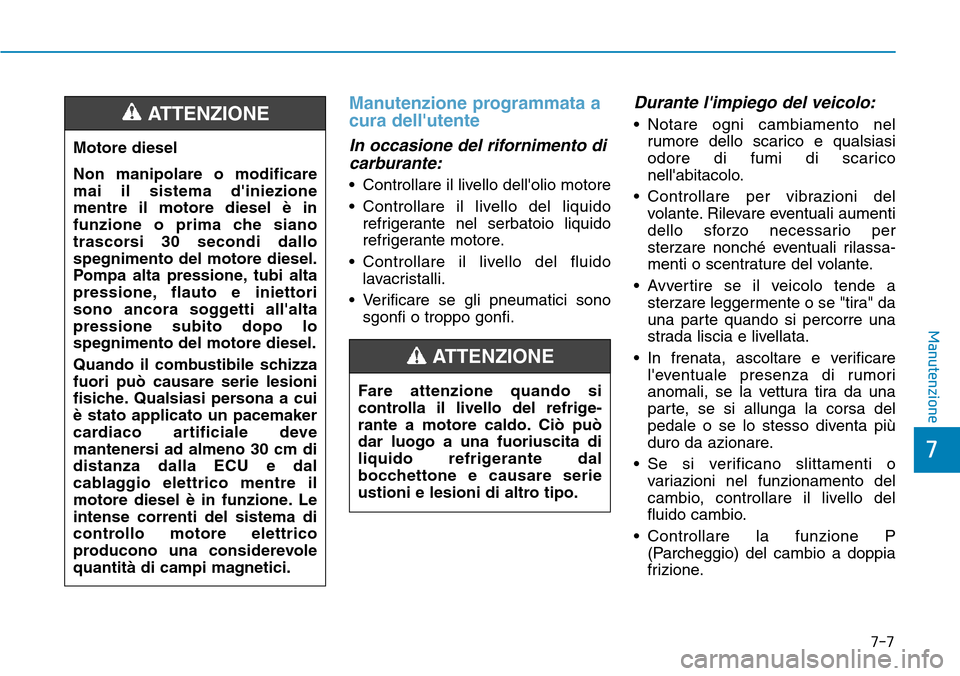

Manutenzione programmata a
cura dell'utente
In occasione del rifornimento di
carburante:
• Controllare il livello dell'olio motore
• Controllare il livello del liquido
refrigerante nel serbatoio liquido
refrigerante motore.
• Controllare il livello del fluido
lavacristalli.
• Verificare se gli pneumatici sono
sgonfi o troppo gonfi.
Durante l'impiego del veicolo:
• Notare ogni cambiamento nel
rumore dello scarico e qualsiasi
odore di fumi di scarico
nell'abitacolo.
• Controllare per vibrazioni del
volante. Rilevare eventuali aumenti
dello sforzo necessario per
sterzare nonché eventuali rilassa-
menti o scentrature del volante.
• Avvertire se il veicolo tende a
sterzare leggermente o se "tira" da
una parte quando si percorre una
strada liscia e livellata.
• In frenata, ascoltare e verificare
l'eventuale presenza di rumori
anomali, se la vettura tira da una
parte, se si allunga la corsa del
pedale o se lo stesso diventa più
duro da azionare.
• Se si verificano slittamenti o
variazioni nel funzionamento del
cambio, controllare il livello del
fluido cambio.
• Controllare la funzione P
(Parcheggio) del cambio a doppia
frizione. Fare attenzione quando si
controlla il livello del refrige-
rante a motore caldo. Ciò può
dar luogo a una fuoriuscita di
liquido refrigerante dal
bocchettone e causare serie
ustioni e lesioni di altro tipo.
ATTENZIONE
Motore diesel
Non manipolare o modificare
mai il sistema d'iniezione
mentre il motore diesel è in
funzione o prima che siano
trascorsi 30 secondi dallo
spegnimento del motore diesel.
Pompa alta pressione, tubi alta
pressione, flauto e iniettori
sono ancora soggetti all'alta
pressione subito dopo lo
spegnimento del motore diesel.
Quando il combustibile schizza
fuori può causare serie lesioni
fisiche. Qualsiasi persona a cui
è stato applicato un pacemaker
cardiaco artificiale deve
mantenersi ad almeno 30 cm di
distanza dalla ECU e dal
cablaggio elettrico mentre il
motore diesel è in funzione. Le
intense correnti del sistema di
controllo motore elettrico
producono una considerevole
quantità di campi magnetici.
ATTENZIONE

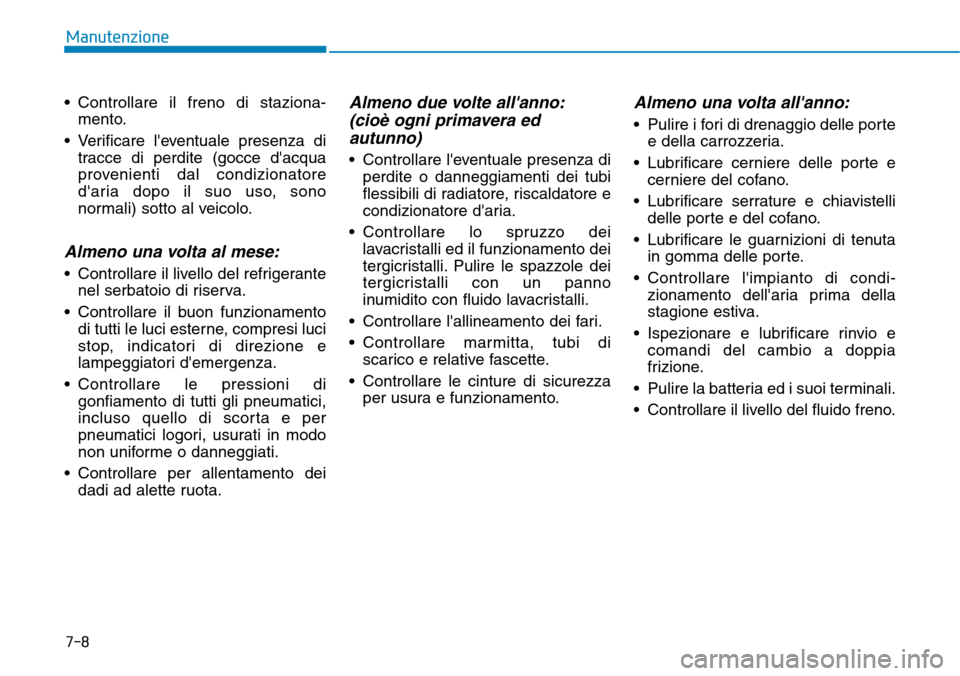

7-8
Manutenzione
• Controllare il freno di staziona-
mento.
• Verificare l'eventuale presenza di
tracce di perdite (gocce d'acqua
provenienti dal condizionatore
d'aria dopo il suo uso, sono
normali) sotto al veicolo.
Almeno una volta al mese:
• Controllare il livello del refrigerante
nel serbatoio di riserva.
• Controllare il buon funzionamento
di tutti le luci esterne, compresi luci
stop, indicatori di direzione e
lampeggiatori d'emergenza.
• Controllare le pressioni di
gonfiamento di tutti gli pneumatici,
incluso quello di scorta e per
pneumatici logori, usurati in modo
non uniforme o danneggiati.
• Controllare per allentamento dei
dadi ad alette ruota.
Almeno due volte all'anno:
(cioè ogni primavera ed
autunno)
• Controllare l'eventuale presenza di
perdite o danneggiamenti dei tubi
flessibili di radiatore, riscaldatore e
condizionatore d'aria.
• Controllare lo spruzzo dei
lavacristalli ed il funzionamento dei
tergicristalli. Pulire le spazzole dei
tergicristalli con un panno
inumidito con fluido lavacristalli.
• Controllare l'allineamento dei fari.
• Controllare marmitta, tubi di
scarico e relative fascette.
• Controllare le cinture di sicurezza
per usura e funzionamento.
Almeno una volta all'anno:
• Pulire i fori di drenaggio delle porte
e della carrozzeria.
• Lubrificare cerniere delle porte e
cerniere del cofano.
• Lubrificare serrature e chiavistelli
delle porte e del cofano.
• Lubrificare le guarnizioni di tenuta
in gomma delle porte.
• Controllare l'impianto di condi-
zionamento dell'aria prima della
stagione estiva.
• Ispezionare e lubrificare rinvio e
comandi del cambio a doppia
frizione.
• Pulire la batteria ed i suoi terminali.
• Controllare il livello del fluido freno.
