Simbolo Cosa significa
giallo ambraINTERVENTO SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di intervento del sistema City Brake Control - “Collision
Mitigation”.
giallo ambraAVARIA SISTEMA City Brake Control - “Collision Mitigation”
(per versioni/mercati, dove previsto)
Il simbolo si accende per segnalare un'avaria temporanea oppure permanente del sistema
City Brake Control - “Collision Mitigation”. Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
giallo ambraOLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con
intervalli di simbolo spento di 5 secondi finché l'olio non verrà sostituito. Il simbolo rimane
visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di
visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il
simbolo continuerà ad accendersi nella modalità precedentemente riportata finché l'olio
non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che
l'utilizzo normale della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
19) 20)
giallo ambraAVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di pressione dell’olio motore.
63

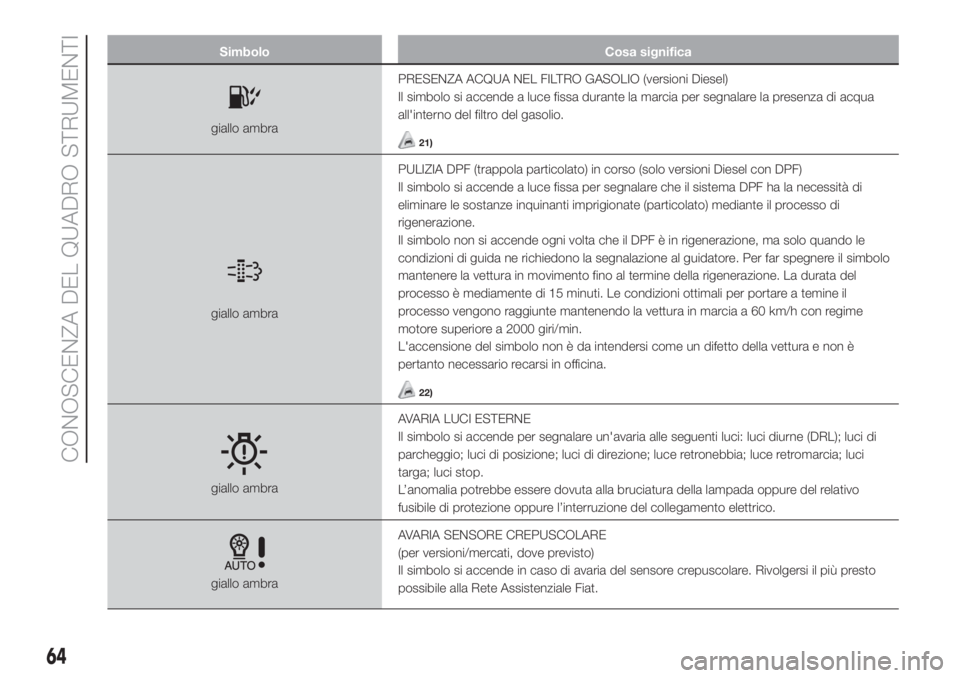

Simbolo Cosa significa
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia per segnalare la presenza di acqua
all'interno del filtro del gasolio.21)
giallo ambraPULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate (particolato) mediante il processo di
rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le
condizioni di guida ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo
mantenere la vettura in movimento fino al termine della rigenerazione. La durata del
processo è mediamente di 15 minuti. Le condizioni ottimali per portare a temine il
processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h con regime
motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un difetto della vettura e non è
pertanto necessario recarsi in officina.
22)
giallo ambraAVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di
parcheggio; luci di posizione; luci di direzione; luce retronebbia; luce retromarcia; luci
targa; luci stop.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo
fusibile di protezione oppure l’interruzione del collegamento elettrico.
giallo ambraAVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore crepuscolare. Rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
giallo ambraAVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene
visualizzato un messaggio dedicato. Rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
giallo ambraSISTEMA START&STOP/PREMERE FRIZIONE
Il simbolo si accende per segnalare al guidatore la necessità di premere il pedale della
frizione per poter riavviare il motore. Sul display viene visualizzato un messaggio dedicato
che, in particolari condizioni, è accompagnato da una segnalazione acustica.
giallo ambraAVARIA SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Se il problema
dovesse persistere rivolgersi alla Rete Assistenziale Fiat.
65

Simbolo Cosa significa
giallo ambraMANUTENZIONE PROGRAMMATA (SERVICE)
Il “Piano di Manutenzione Programmata” prevede la manutenzione della vettura a cadenze
prestabilite (fare riferimento al capitolo “Manutenzione e cura”). Quando la manutenzione
programmata (“tagliando”) è prossima alla scadenza prevista, portando il dispositivo di
avviamento in posizione MAR, si accenderà il simbolo sul display, seguito dal numero di
chilometri/miglia oppure giorni (dove previsto) mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con dispositivo di avviamento in
posizione MAR, quando al momento della manutenzione mancano 2000 km oppure, dove
previsto, 30 giorni e viene riproposta ad ogni passaggio del dispositivo di avviamento in
posizione MAR oppure, per alcune versioni, ogni 200 km. Al di sotto di tale soglia le
segnalazioni vengono riproposte a scadenza più ravvicinata. La visualizzazione sarà in km
o miglia a seconda dell'impostazione effettuata nell'unità misura.
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione
previste dal “Piano di manutenzione programmata”, all'azzeramento di tale visualizzazione
(reset).
giallo ambraPEDALE FRIZIONE
Il simbolo si accende per segnalare al guidatore di premere il pedale frizione per consentire
l'avviamento.
biancoINSERIMENTO CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore bianco, si accende in caso di inserimento del Cruise Control. Su
alcune versioni sul display viene visualizzato un messaggio dedicato.
verdeATTIVAZIONE CRUISE CONTROL
(per versioni/mercati, dove previsto)
Il simbolo, di colore verde, si accende in caso di attivazione del Cruise Control. Su alcune
versioni sul display viene visualizzato un messaggio dedicato.
66
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
biancoINSERIMENTO SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo, di colore bianco, si accende in caso di inserimento dellop Speed Limiter. Su
alcune versioni sul display viene visualizzato un messaggio dedicato.
verdeATTIVAZIONE SPEED LIMITER
(per versioni/mercati, dove previsto)
Il simbolo, di colore verde, si accende in caso di attivazione dello Speed Limiter. Su alcune
versioni sul display viene visualizzato un messaggio dedicato.
biancoGRAVITY CONTROL
(per versioni/mercati, dove previsto)
Abilitazione del sistema: accensione del LED ubicato sul dispositivo Mode Selector.
Intervento del sistema: accensione del simbolo (di colore bianco) a luce fissa.
biancoREGOLAZIONE ASSETTO FARI
Il simbolo, di colore bianco, si accende unitamente al numero indicante la posizione
dell’assetto fari, quando viene effettuata la regolazione dell’assetto fari. Per la regolazione
agire sui pulsantieubicati sulla plancia portastrumenti.
bianco
biancoGEAR SHIFT INDICATOR
I simboli vengono visualizzati sul display per segnalare al guidatore la necessità di inserire
un rapporto marcia superiore (aumento marcia) oppure inferiore (scalata marcia).
67

Simbolo Cosa significa
A/MMODALITÀ DI GUIDA AUTOMATICA/MANUALE (versioni con cambio Dualogic)
Modalità di guida automatica (AUTO)
La scritta “A”, seguita dal numero indicante la marcia inserita (ad es. “A1”), viene
visualizzata sul display in caso di attivazione della logica AUTO (modalità di guida
automatica).
Modalità di guida manuale (MANUAL)
La scritta “M”, seguita dal numero indicante la marcia inserita (ad es. “M1”), viene
visualizzata sul display in caso di attivazione della logica MANUAL (modalità di guida
manuale).
SEGNALAZIONE BASSO LIVELLO ADDITIVO PER EMISSIONI DIESEL AdBlue® (UREA)
(per versioni/mercati, dove previsto)
Il simbolo
di basso livello dell’Additivo per Emissioni Diesel AdBlue® (UREA) si accende
se la vettura possiede un basso livello di AdBlue® (UREA). Sul display vengono inoltre
visualizzate un’avvertenza ed un messaggio dedicato indicanti la necessità di effettuare il
rabbocco di AdBlue® (UREA).
Il simbolo
rimane acceso fino al rabbocco di AdBlue® (UREA) con almeno 5 litri.
Se il rabbocco non viene eseguito, ogni volta che viene raggiunta un’ulteriore soglia di
autonomia, sul display del quadro strumenti viene visualizzato un messaggio di
avvertimento dedicato, fino quando non sarà più possibile riavviare il motore.
Quando l’autonomia residua è di circa 200 km, sul display del quadro strumenti viene
visualizzato un messaggio fisso, accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, su alcune versioni il display del quadro strumenti
visualizza un messaggio dedicato. Dopo lo spegnimento del motore non è più possibile
riavviarlo. Sarà possibile riavviarlo non appena il serbatoio di AdBlue® (UREA) sarà rifornito
con almeno 5 litri.
Rabboccare il più presto possibile il serbatoio dell’AdBlue® (UREA) con almeno 5 litri di
AdBlue® (UREA). Se il rabbocco è avvenuto con autonomia del serbatoio AdBlue®
(UREA) pari a 0 km, prima di avviare il motore è possibile attendere fino a 2 minuti.
23)
68
CONOSCENZA DEL QUADRO STRUMENTI

ATTENZIONE
19)A fronte dell'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento
della garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione
lampeggiante dello stesso, non bisogna assolutamente aggiungere nel motore altro olio.
20)Se il simbolo lampeggia durante la marcia rivolgersi alla Rete Assistenziale Fiat.
21)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del
motore. Nel caso in cui il simbolo venga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Fiat per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel
serbatoio: in questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
22)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche ed attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile arrestare il motore anche con simbolo acceso: ripetute interruzioni del processo
di rigenerazione potrebbero tuttavia causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento del simbolo prima di arrestare il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con vettura ferma.
23)Quando il serbatoio dell'AdBlue® (UREA) è vuoto e si arresta il motore, non è più possibile riavviarlo fino a quando non sarà rabbocato il
serbatoio dell'AdBlue® (UREA) con almeno 5 litri di AdBlue® (UREA).
69

LED SU MOSTRINA PLANCIA PORTASTRUMENTI
Spia Cosa significa
AIR BAG LATO PASSEGGERO/AIR BAG LATERALI DISINSERITI
(per versioni/mercati, dove previsto)
Il LED, ubicato sulla mostrina presente sulla plancia portastrumenti, si accende disinserendo l'air bag
frontale lato passeggero e l'air bag laterale.
Con air bag frontale lato passeggero inserito, ruotando la chiave di avviamento in posizione MAR il LED
si accende a luce fissa per alcuni secondi dopodichè si deve spegnere.
