2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

Versioni 500L WAGON
Sui sedili posteriori della terza fila
possono essere installati solo seggiolini
bambini che si montano rivolti fronte
marcia di Gruppo 1, 2, 3.
AVVERTENZA Le figure sono solo
indicative per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gruppo0e0+
I bambini fino a 13 kg devono essere
trasportati rivolti all’indietro su un
seggiolino del tipo raffigurato in fig. 68
che, sostenendo la testa, non induce
sollecitazioni sul collo in caso di
brusche decelerazioni.Il seggiolino è trattenuto dalle cinture di
sicurezza della vettura, come indicato
in figura e deve trattenere a sua volta
il bambino con le sue cinture
incorporate.
Gruppo 1
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 69.
Gruppo 2
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture di sicurezza della vettura
fig. 70.Gruppo 3
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 71 riporta un esempio di corretto
posizionamento del bambino sul sedile
posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture di sicurezza come
gli adulti.
68F0Y0703C
69F0Y0704C
70F0Y0705C
71F0Y0706C
87

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della
vettura secondo le tabelle seguenti:
Versioni 5 posti
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)
Passeggero
posteriore centralePasseggeri
posteriori laterali
Air bag attivo Air bag disattivo
Gruppo 0, 0+ fino a 13 kg X U X U
Gruppo 1 9-18 kg X U X U
Gruppo 2 15-25 kg U U X U
Gruppo 3 22-36 kg U U X U
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria “Universale“ secondo il Regolamento Europeo CEE-R44 per i “Gruppi”
indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
88
SICUREZZA

Versioni 7 posti
Posizionamento seggiolino Universale
Gruppo Fasce di pesoPasseggero anteriore (*)
Passeggero
posteriore
centrale 2a filaPasseggeri
posteriori
laterali 2a filaPasseggeri
posteriori
laterali 3a fila
(**) Air bag attivoAir bag
disattivo
Gruppo 0, 0+ fino a 13 kg X U X U X
Gruppo 1 9-18 kg X U X U UF (***)
Gruppo 2 15-25 kg U U X U UF (***)
Gruppo 3 22- 36 kg U U X U UF (***)
X = Posto a sedere non adatto per bambini di questa categoria di peso.
U = Idoneo per i sistemi di ritenuta della categoria “Universale“ secondo il Regolamento Europeo CEE-R44 per i “Gruppi”
indicati.
UF = Idoneo per i sistemi di ritenuta della categoria “Universale” rivolti fronte marcia secondo il Regolamento Europeo CEE-R44
per i “Gruppi” indicati.
(*) IMPORTANTE NON installare MAI seggiolini orientati nel verso contrario alla marcia sul sedile anteriore in presenza di airbag
attivo. Qualora si volesse installare un seggiolino nel verso contrario alla marcia sul sedile anteriore, disattivare il relativo airbag
(vedere quanto descritto nel paragrafo “Sistema di protezione supplementare (SRS) - Airbag”).
(**) Per versioni/mercati, dove previsto.
(***) Necessario agire sulla regolazione del sedile della seconda fila.
89

INSTALLAZIONE DI UN
SEGGIOLINO ISOFIX
75) 76) 77) 78)
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
Il sistema ISOFIX permette di montare
sistemi di ritenuta bambini ISOFIX,
senza utilizzare le cinture di sicurezza
della vettura, ma vincolando
direttamente il seggiolino a tre
ancoraggi presenti sulla vettura. È
possibile effettuare la montabilità mista
di seggiolini tradizionali ed ISOFIX su
posti diversi della stessa vettura.
Per installare un seggiolino ISOFIX
agganciare il seggiolino ai due
ancoraggi metallici A fig. 72 ubicati nel
punto di incontro tra il cuscino del
sedile posteriore e lo schenale, quindi
fissare la cinghia superiore (disponibile
assieme al seggiolino) all'apposito
ancoraggio B fig. 73 ubicato dietro lo
schenale nella parte inferiore.
A titolo indicativo in fig. 74 è
rappresentato un esempio di seggiolino
ISOFIX Universale che copre il gruppo
di peso 1.AVVERTENZA La fig. 74 è solamente
indicativa per il montaggio. Montare
il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
NOTA Quando si usa un seggiolino
ISOFIX Universale è possibile usare solo
seggiolini omologati ECE R44 “ISOFIX
Universali” (R44/03 oppure
aggiornamenti successivi) fig. 75.
72F0Y0088C
73F0Y0089C74F0Y0707C
75F0Y0677C
90
SICUREZZA

IDONEITÀ DEI SEDILI PASSEGGERO PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
Le tabelle seguenti, in conformità alla legislazione europea ECE 16, indicano la possibilità di installazione dei seggiolini ISOFIX
su sedili dotati degli specifici agganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Passeggeri posteriori laterali
Gruppo 0 (fino a 10 kg) Contromarcia EIL
Gruppo 0+ (fino a 13 kg)Contromarcia E
IL
Contromarcia DIL
Contromarcia CIL (*)
Gruppo 1 (da9a18kg)Contromarcia D
IL
Contromarcia CIL (*)
Frontemarcia BIUF
Frontemarcia B1IUF
Frontemarcia AIUF
IL : adatto per sistemi di ritenuta bambini ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
(*) : è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
NOTA Gli altri gruppi di peso sono coperti da specifici seggiolini ISOFIX, che possono essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere la lista di vetture allegata al seggiolino).
91

SEGGIOLINI i-Size
Questi seggiolini, costruiti ed omologati
secondo il regolamento i-Size (ECE
R129), assicurano maggiori condizioni
di sicurezza per il trasporto di bambini
in auto:
obbligo di trasporto del bambino
rivolto contro marcia fino a 15 mesi di
età;
aumento della protezione offerta dal
seggiolino in caso di urti laterali;
incoraggiamento all'utilizzo del
sistema ISOFIX per evitare difetti di
installazione del seggiolino;
maggiore efficacia nella scelta del
seggiolino, non più in base al peso, ma
in base all'altezza del bambino;
migliore compatibilità tra i sedili della
vettura e i seggiolini: i seggiolini i-Size
possono essere considerati come
dei "Super ISOFIX", nel senso
che possono essere installati
perfettamente nei posti omologati
i-Size, ma possono essere anche
installati nelle posizioni omologate
ISOFIX (ECE R44).
NOTA Nel caso in cui i posti della sua
vettura siano omologati i-Size, essi
sono evidenziati dalla presenza del
simbolo riportato in fig. 76 in
corrispondenza dei ganci ISOFIX.NOTA Per verificare se la vettura sia
omologata per l'installazione dei
seggiolini bambino della tipologia i-Size,
fare riferimento alla tabella riportata
nella pagina successiva.
76F0Y0733C
92
SICUREZZA

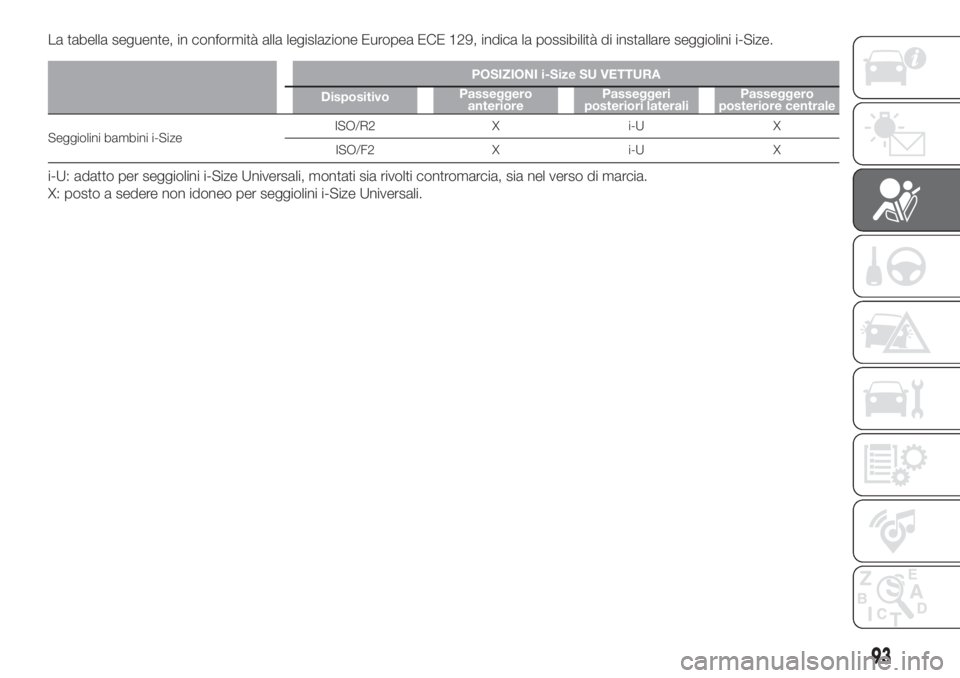

La tabella seguente, in conformità alla legislazione Europea ECE 129, indica la possibilità di installare seggiolini i-Size.
POSIZIONI i-Size SU VETTURA
DispositivoPasseggero
anteriorePasseggeri
posteriori lateraliPasseggero
posteriore centrale
Seggiolini bambini i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: adatto per seggiolini i-Size Universali, montati sia rivolti contromarcia, sia nel verso di marcia.
X: posto a sedere non idoneo per seggiolini i-Size Universali.
93

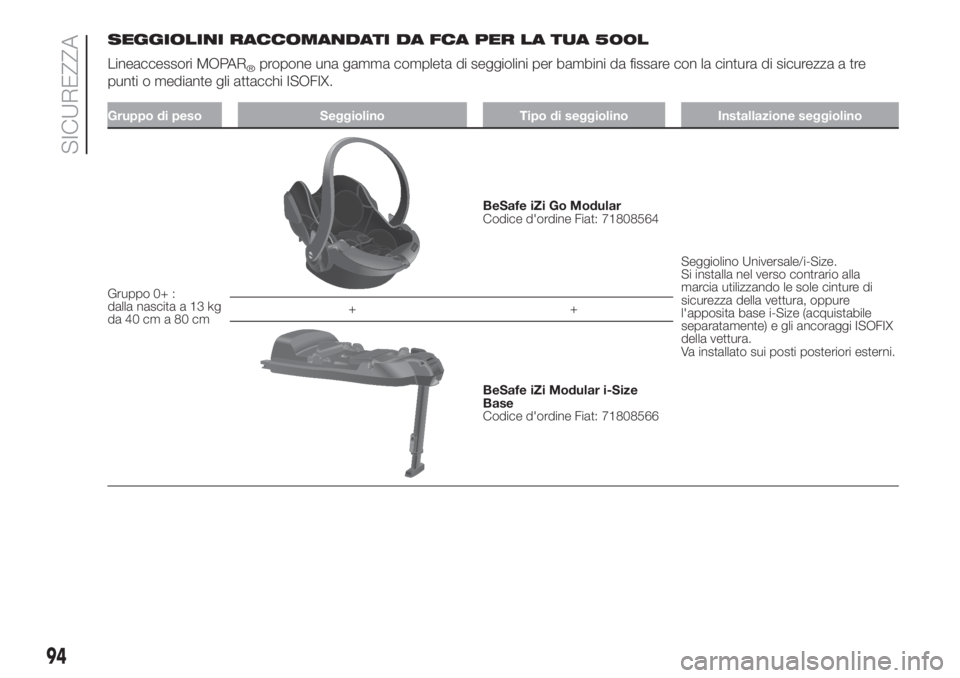

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500L
Lineaccessori MOPAR
®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ :
dalla nascita a 13 kg
da 40 cm a 80 cm
BeSafe iZi Go Modular
Codice d'ordine Fiat: 71808564
Seggiolino Universale/i-Size.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base i-Size (acquistabile
separatamente) e gli ancoraggi ISOFIX
della vettura.
Va installato sui posti posteriori esterni. ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
94
