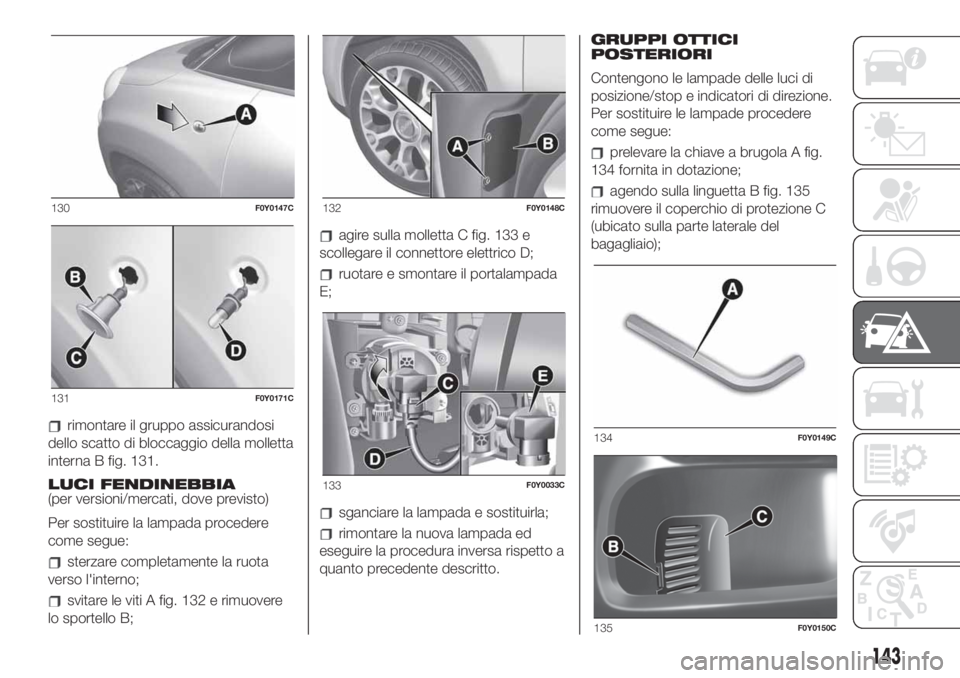

2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna B fig. 131.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedere
come segue:
sterzare completamente la ruota
verso l'interno;
svitare le viti A fig. 132 e rimuovere
lo sportello B;
agire sulla molletta C fig. 133 e
scollegare il connettore elettrico D;
ruotare e smontare il portalampada
E;
sganciare la lampada e sostituirla;
rimontare la nuova lampada ed
eseguire la procedura inversa rispetto a
quanto precedente descritto.GRUPPI OTTICI
POSTERIORI
Contengono le lampade delle luci di
posizione/stop e indicatori di direzione.
Per sostituire le lampade procedere
come segue:
prelevare la chiave a brugola A fig.
134 fornita in dotazione;
agendo sulla linguetta B fig. 135
rimuovere il coperchio di protezione C
(ubicato sulla parte laterale del
bagagliaio);
130F0Y0147C
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
143

mediante la chiave a brugola A
svitare i dispositivi di fissaggio D fig.
136 del gruppo ottico posteriore;
estrarre il gruppo ottico sfilandolo
con entrambe le mani nel senso
indicato dalla frecce fig. 137;
scollegare il connettore elettrico,
svitare le viti di fissaggio E fig. 138
e rimuovere il gruppo portalampade;
procedere quindi con la sostituzione
della lampada interessata fig. 139: F
= indicatori di direzione, G = luci di
posizione/stop.
GRUPPI
OTTICI

POSTERIORI
FISSI
Contengono
le
lampade
delle
luci

retronebbia
(lato
sinistro)
e
retromarcia

(lato
destro).
AVVERTENZA
Nella
sostituzione
della

lampada
della
luce
retronebbia
prestare

particolare
attenzione:
PERICOLO
DI

USTIONI
in
caso
di
marmitta
calda.
Versioni500L
Per
sostituire
la
lampada
procedere

come
segue:





agendo
nella
parte
inferiore
del

paraurti
posteriore,
agire
sulle

linguette

A
fig.
140,
svitare
la
vite
di
fissaggio

B

e
rimuovere
lo
sportello
TF
QSFTFOUF

scollegare
il
connettore
elettrico
C,

ruotare
in
senso
antiorario
il
gruppo

lampada/portalampada
D
fig.
141
ed

estrarre
il
gruppo;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
144
IN EMERGENZA

sganciare la lampada e sostituirla;
rimontare il gruppo lampada/
portalampada D ruotandolo in senso
orario;
ricollegare il connettore elettrico C;
rimontare lo sportello, assicurandosi
del corretto bloccaggio;
avvitare la vite B di fissaggio.
Versioni 500L WAGON
Per sostituire la lampada procedere
come segue:
aprire il bagagliaio, rimuovere la
cornice di finizione, svitare le quattro viti
di fissaggio A fig. 142 e rimuovere il
gruppo ottico B;
scollegare il connettore elettrico e
ruotare in senso antiorario il
portalampada C fig. 143;
estrarre la lampada D dal
portalampada e sostituirla;
rimontare la nuova lampada sul
portalampada, assicurandosi che sia
correttamente bloccata;
rimontare il portalampada C sul
trasparente ruotandolo in senso orario e
ricollegare il connettore elettrico;
rimontare correttamente il gruppo
ottico B fig. 142 avvitando le quattro viti
di fissaggio A, quindi chiudere il
bagagliaio.LUCI 3° STOP
Sono a LED. Sono ubicate sul
portellone bagagliaio. Per la
sostituzione rivolgersi alla Rete
Assistenziale Fiat.
LUCI TARGA
Per sostituire le lampade procedere
come segue:
rimuovere il trasparente A fig. 144;
sostituire la lampada B fig. 145,
svincolandola dai contatti laterali;
141F0Y0635C142F0Y0032C
143F0Y0029C144F0Y0030C
145F0Y0031C

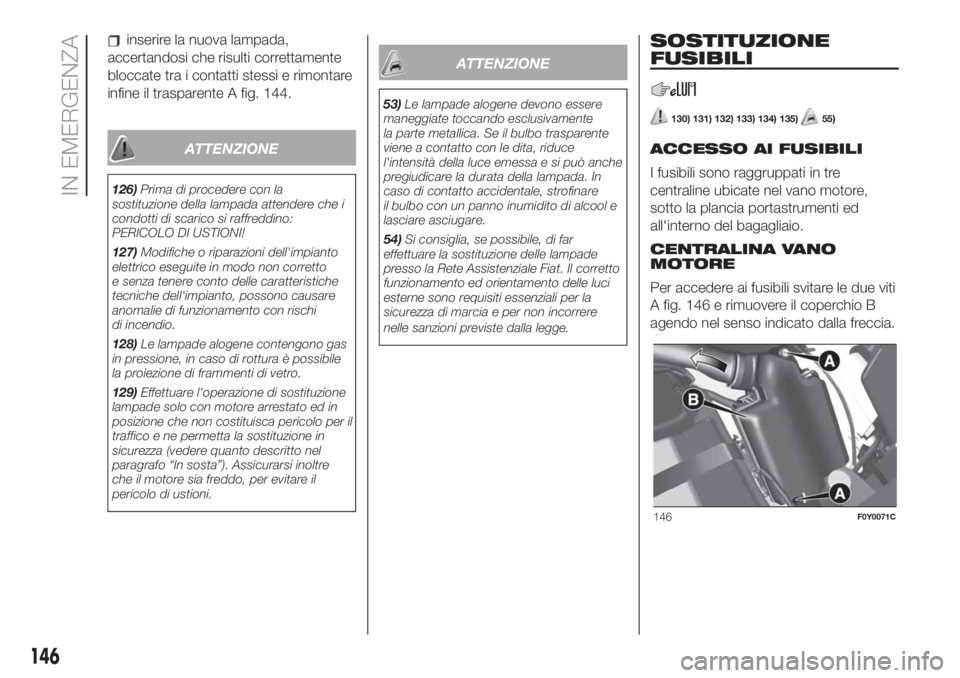

145

inserire la nuova lampada,
accertandosi che risulti correttamente
bloccate tra i contatti stessi e rimontare
infine il trasparente A fig. 144.
ATTENZIONE
126)Prima di procedere con la
sostituzione della lampada attendere che i
condotti di scarico si raffreddino:
PERICOLO DI USTIONI!
127)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto
e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi
di incendio.
128)Le lampade alogene contengono gas
in pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
129)Effettuare l'operazione di sostituzione
lampade solo con motore arrestato ed in
posizione che non costituisca pericolo per il
traffico e ne permetta la sostituzione in
sicurezza (vedere quanto descritto nel
paragrafo “In sosta”). Assicurarsi inoltre
che il motore sia freddo, per evitare il
pericolo di ustioni.
ATTENZIONE
53)Le lampade alogene devono essere
maneggiate toccando esclusivamente
la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce
l'intensità della luce emessa e si può anche
pregiudicare la durata della lampada. In
caso di contatto accidentale, strofinare
il bulbo con un panno inumidito di alcool e
lasciare asciugare.
54)Si consiglia, se possibile, di far
effettuare la sostituzione delle lampade
presso la Rete Assistenziale Fiat. Il corretto
funzionamento ed orientamento delle luci
esterne sono requisiti essenziali per la
sicurezza di marcia e per non incorrere
nelle sanzioni previste dalla legge.
SOSTITUZIONE
FUSIBILI
130) 131) 132) 133) 134) 135)55)
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sotto la plancia portastrumenti ed
all'interno del bagagliaio.
CENTRALINA VANO
MOTORE
Per accedere ai fusibili svitare le due viti
A fig. 146 e rimuovere il coperchio B
agendo nel senso indicato dalla freccia.
146F0Y0071C
146
IN EMERGENZA

AVVERTENZA Prima di rimuovere il
coperchio B fig. 146 premere e ruotare
lentamente in senso antiorario le due
viti A (a baionetta) utilizzando il
cacciavite a taglio fornito in dotazione
fino al loro sbloccaggio, evidenziato dal
sollevamento della testa delle viti
stesse.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.
La centralina fig. 147 è ubicata a fianco
della batteria.
147F0Y0072C
147

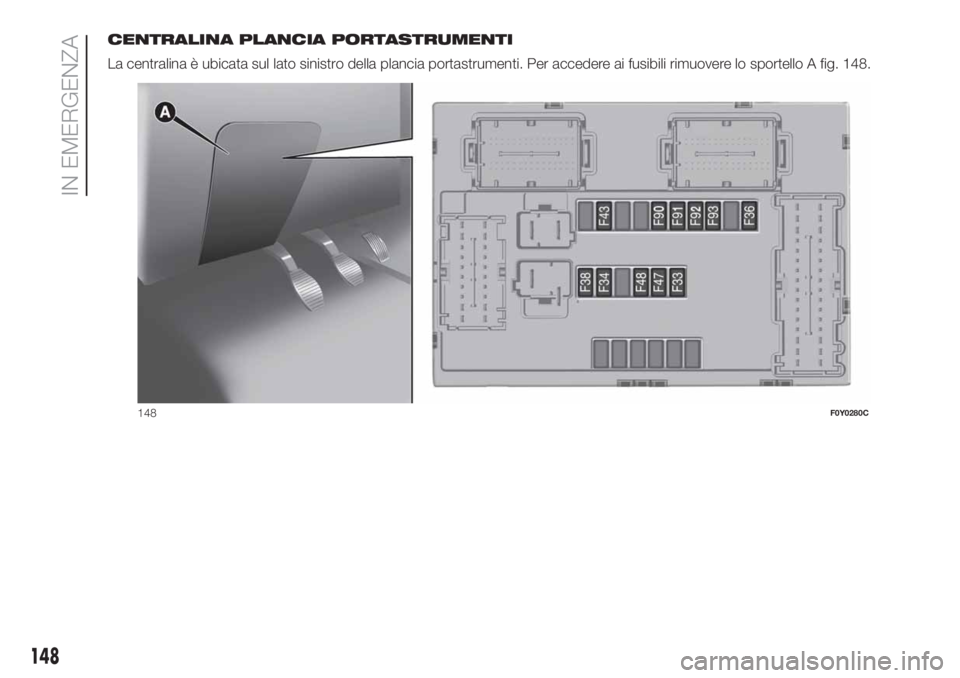

CENTRALINA PLANCIA PORTASTRUMENTI
La centralina è ubicata sul lato sinistro della plancia portastrumenti. Per accedere ai fusibili rimuovere lo sportello A fig. 148.
148F0Y0280C
148
IN EMERGENZA

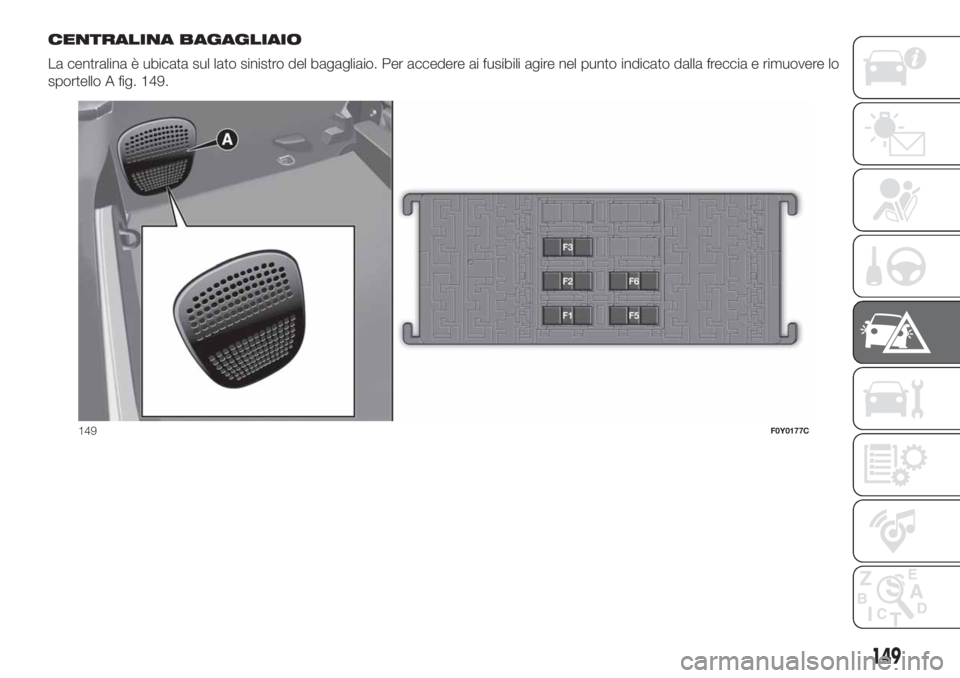

CENTRALINA BAGAGLIAIO
La centralina è ubicata sul lato sinistro del bagagliaio. Per accedere ai fusibili agire nel punto indicato dalla freccia e rimuovere lo
sportello A fig. 149.
149F0Y0177C
149

FUSIBILI CENTRALINA VANO MOTORE
fig. 147
UTILIZZATORIFUSIBILE AMPERE
Avvisatore acusticoF10 10
Lunotto termicoF20 30
Accendisigari/Presa di corrente anteriore F85 15
Presa USB di ricarica (per versioni/mercati, dove previsto) F86 7,5
Sbrinatori specchi esterni F88 7,5
FUSIBILI CENTRALINA PLANCIA PORTASTRUMENTI
fig. 148
UTILIZZATORIFUSIBILE AMPERE
Alzacristallo elettrico posteriore (lato sinistro) F33 20
Alzacristallo elettrico posteriore (lato destro) F34 20
Uconnect™, plafoniere posteriori (destra e sinistra) F36 15
Chiusura centralizzataF38 20
Pompa bidirezionale lavacristalli F43 20
Alzacristallo elettrico anteriore (lato guidatore) F47 20
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Luce abbagliante (lato sinistro) F90 7,5
Luce abbagliante (lato destro) F91 7,5
Luce fendinebbia (lato sinistro) F92 7,5
Luce fendinebbia (lato destro) F93 7,5
150
IN EMERGENZA
