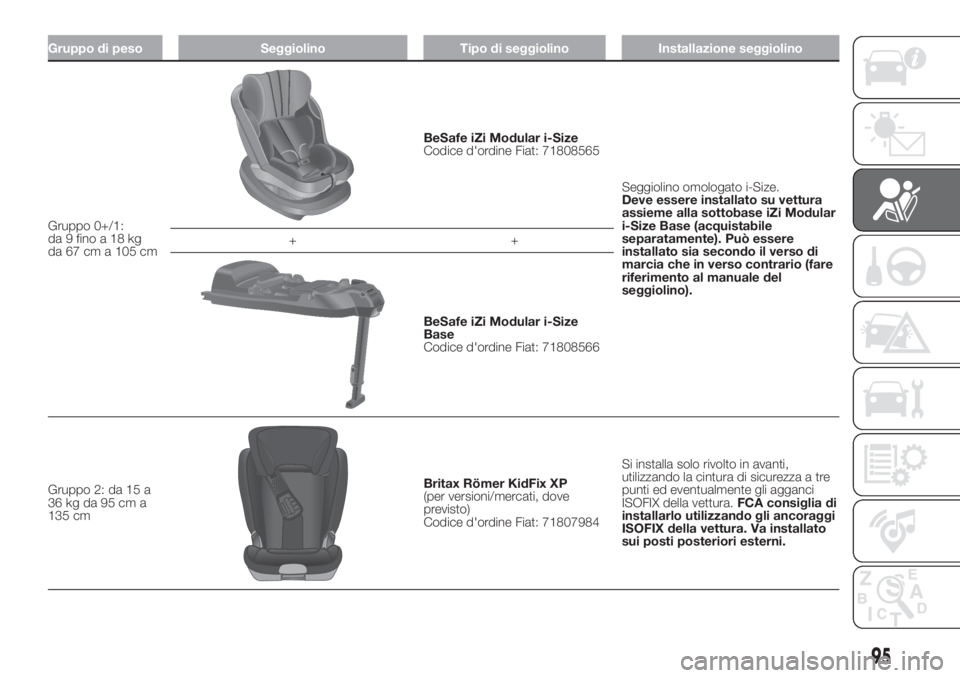

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+/1:
da9finoa18kg
da 67 cm a 105 cm
BeSafe iZi Modular i-Size
Codice d'ordine Fiat: 71808565
Seggiolino omologato i-Size.
Deve essere installato su vettura
assieme alla sottobase iZi Modular
i-Size Base (acquistabile
separatamente). Può essere
installato sia secondo il verso di
marcia che in verso contrario (fare
riferimento al manuale del
seggiolino). ++
BeSafe iZi Modular i-Size
Base
Codice d'ordine Fiat: 71808566
Gruppo 2: da 15 a
36 kg da 95 cm a
135 cm
Britax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
95

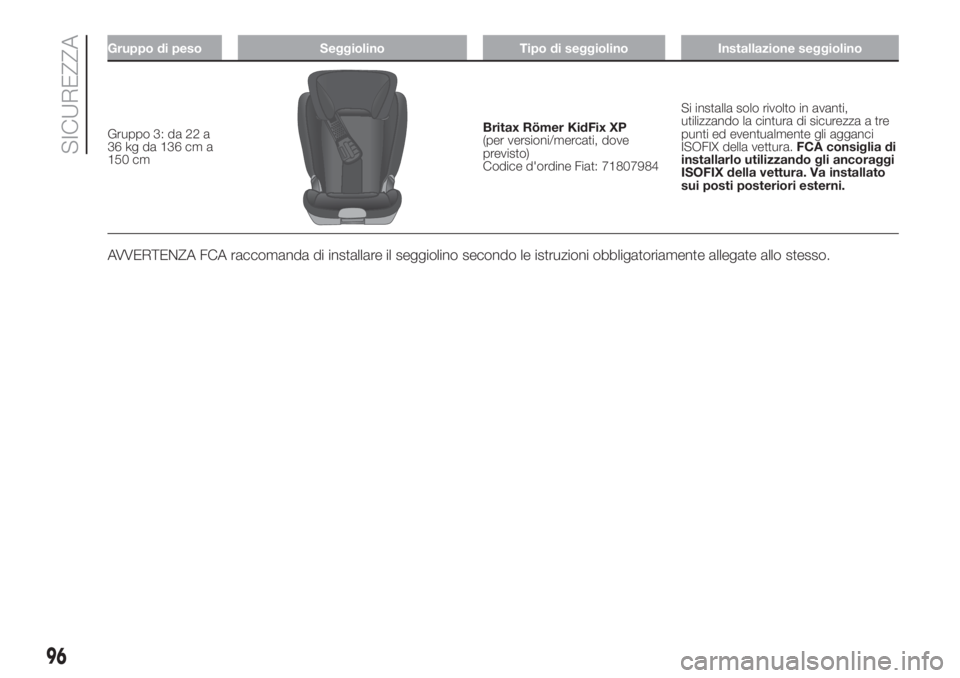

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 3: da 22 a
36 kg da 136 cm a
150 cmBritax Römer KidFix XP
(per versioni/mercati, dove
previsto)
Codice d'ordine Fiat: 71807984Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX della vettura.FCA consiglia di
installarlo utilizzando gli ancoraggi
ISOFIX della vettura. Va installato
sui posti posteriori esterni.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
96
SICUREZZA

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in una
posizione più avanzata possibile
compatibilmente con la posizione del
sedile anteriore.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione del LED
sulla mostrina ubicata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo
del bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro
la schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il
seggiolino per bambini con uno nuovo.
Inoltre far sostituire, a seconda della
tipologia di seggiolino installato, gli
ancoraggi ISOFIX o la cintura di
sicurezza alla quale il seggiolino era
vincolato.
In caso di necessità è possibile
rimuovere l’appoggiatesta posteriore
per favorire l’installazione di un
seggiolino. L’appoggiatesta deve
essere sempre presente in vettura e
montato in caso di utilizzo del posto a
sedere da parte di un adulto o di un
bambino seduto su un seggiolino senza
schienale.
ATTENZIONE
68)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato,
non disporre sul sedile anteriore
passeggero seggiolini bambino che si
montano nel verso opposto a quello di
marcia. L'attivazione dell'air bag, in caso di
urto, potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti
sul proprio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione più
protetta in caso di urto.
69)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo “Sistema di protezione
supplementare (SRS) - Air bag”).
97

70)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display
(vedere quanto descritto al paragrafo
“Display” nel capitolo “Conoscenza del
quadro strumenti”), verificandone
l'avvenuta disattivazione tramite
l'accensione del LED
sulla mostrina
ubicata sulla plancia portastrumenti. Inoltre
il sedile passeggero dovrà essere regolato
nella posizione più arretrata, al fine di
evitare eventuali contatti del seggiolino
bambini con la plancia.
71)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino.
72)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Costruttore.
73)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita
che, in caso di brusca frenata o di
incidente, possa provocare lesioni agli
occupanti.74)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
75)Assicurarsi sempre che il tratto a
bandoliera della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado
di trattenere il bambino, con il rischio
di provocarne lesioni anche mortali.
Il bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
76)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
77)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
78)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti
che accertano l'avvenuto aggancio.
Attenersi in ogni caso alle istruzioni di
montaggio, smontaggio e posizionamento,
che il Produttore del seggiolino è tenuto
a fornire con lo stesso.
SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag per le ginocchia del
guidatore (per versioni/mercati, dove
previsto);
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero
(per versioni/mercati, dove previsto);
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag).
AIR BAG FRONTALI
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (per versioni/mercati,
dove previsto) proteggono gli occupanti
dei posti anteriori negli urti frontali di
severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
98
SICUREZZA

La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei Paesi
extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto altri
veicoli o barriere protettive (ad esempio
sotto autocarri o guard rail).La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che
gli air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per
la migliore protezione di occupanti
dei posti anteriori che indossano le
cinture di sicurezza. Il loro volume
al momento del massimo gonfiaggio è
tale da riempire la maggior parte dello
spazio tra il volante ed il guidatore e tra
la plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.Air bag frontale lato guidatore
79) 80)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante fig.
77.
Air bag frontale lato passeggero
81)
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 78, con un maggior
volume rispetto a quello del lato
guidatore.
77F0Y0613C
99

Air bag frontale lato passeggero e
seggiolini bambini
82) 83) 84) 85)
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con air bag lato passeggero attivo,
poiché l'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 79.Air bag ginocchia lato guidatore
(per versioni/mercati, dove previsto)
È ubicato in un apposito vano situato al
di sotto della plancia portastrumenti e
coperto da un'apposita copertura
fig. 80. Fornisce una protezione
aggiuntiva in caso d'urto frontale.Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla (per
versioni/mercati, dove previsto)
Qualora fosse necessario trasportare
un bambino in un seggiolino rivolto
contromarcia sul sedile anteriore è
necessario disattivare l'air bag frontale
lato passeggero e l'air bag laterale
anteriore per la protezione di bacino,
torace e spalla (per versioni/mercati,
dove previsto).
Per la disattivazione degli air bag agire
sul Menu di Setup del display (vedere
quanto descritto al paragrafo “Display”
nel capitolo “Conoscenza del quadro
strumenti”).

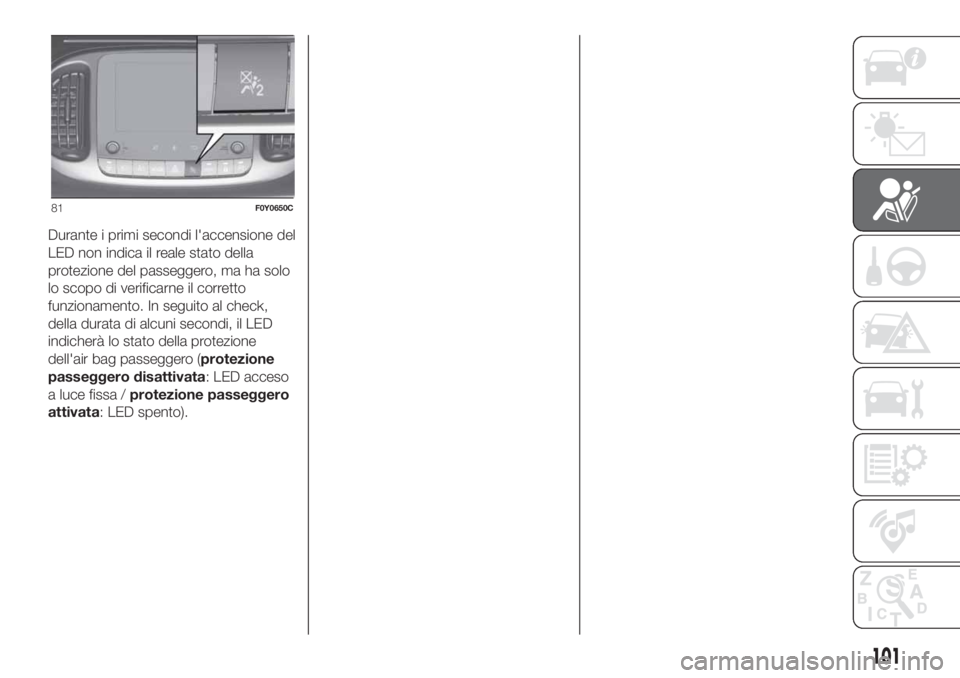

Sulla mostrina ubicata sulla plancia
portastrumenti è presente il LED
fig.
81: ruotando la chiave di avviamento
in posizione MAR il LED si accende per
alcuni secondi. Nel caso in cui ciò
non avvenga rivolgersi alla Rete
Assistenziale Fiat.
78F0Y0113C79F0Y0708C
80F0Y0207C
100
SICUREZZA

Durante i primi secondi l'accensione del
LED non indica il reale stato della
protezione del passeggero, ma ha solo
lo scopo di verificarne il corretto
funzionamento. In seguito al check,
della durata di alcuni secondi, il LED
indicherà lo stato della protezione
dell'air bag passeggero (protezione
passeggero disattivata: LED acceso
a luce fissa /protezione passeggero
attivata: LED spento).
81F0Y0650C
101

AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE
82F0Y0709C
102
SICUREZZA
