2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Additivo per Emissioni
Diesel AdBlue® (UREA)
74) 75)
Soluzione acqua-UREADIN 70 070 e ISO
22241-1AdBlueDa impiegarsi per il
riempimento del serbatoio
AdBlue® su versioni
dotate di sistema di
Riduzione Catalitica
Selettiva (SCR)
Liquido per lavacristallo/
lavalunottoMiscela di alcoli e
tensioattivi. Supera la
specifica CUNA NC 956-
11.9.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro oppure
diluito negli impianti
tergilavacristalli
ATTENZIONE
74)Utilizzare solamente AdBlue® (UREA) a norma DIN 70 070 e ISO 22241-1. Altri fluidi possono creare danni al sistema: inoltre le emissioni
allo scarico non sarebbero più conformi alle norme di legge.
75)Le società distributrici sono responsabili della conformità del loro prodotto. Rispettare le precauzioni di stoccaggio e manutenzione, al fine
di conservare le qualità iniziali. Il Costruttore della vettura non riconosce alcuna garanzia in caso di difetti di funzionamento e di danni causati
alla vettura in seguito all’uso di AdBlue® (UREA) non conforme alle normative.
207
AdBlue®è un marchio registrato di Verband der Automobilindustrie e.V. (VDA)
®

CONSUMO CARBURANTE ED EMISSIONI CO2
I valori di consumo carburante ed emissioni CO2dichiarati dal costruttore sono determinati sulla base di prove omologative
prescritte dalle applicabili normative dello Stato di immatricolazione della vettura.
Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura, livello di
allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi da
quelli rilevati. Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di carburante.
Per conoscere i valori di consumo di carburante ed emissioni CO
2specifici della presente vettura, si invita a fare riferimento ai
dati contenuti nel Certificato di Conformità, ed alla relativa documentazione che accompagna la vettura.
208
DATI TECNICI

DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO VITA
(per versioni/mercati, dove previsto)
Da anni FCA sviluppa un impegno globale per la tutela ed il rispetto dell'Ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più "eco-compatibili". Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali e in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/CE sui veicoli a fine
vita, FCA offre ai suoi clienti di consegnare il proprio veicolo a fine vita senza costi aggiuntivi. La Direttiva Europea prevede infatti
che la consegna del veicolo avvenga senza che l'ultimo detentore o proprietario del veicolo stesso incorra in spese a causa
del suo valore di mercato nullo o negativo.
Per consegnare il suo veicolo a fine vita senza oneri aggiuntivi, può rivolgersi o presso i nostri concessionari in caso di acquisto
di un altro veicolo o presso uno dei centri di raccolta e demolizione autorizzati da FCA. Tali centri sono stati accuratamente
selezionati al fine di garantire un servizio con adeguati standard qualitativi per la raccolta, il trattamento ed il riciclaggio dei
veicoli dismessi nel rispetto dell'Ambiente.
Potrà trovare informazioni sui centri di raccolta e demolizione o presso la rete dei concessionari FCA o chiamando il numero
riportato sul Libretto di Garanzia o altresì consultando i siti Internet dei vari brand FCA.
209

MULTIMEDIA
In questo capitolo sono descritte le
principali funzionalità dei sistemi
infotelematiciUconnect™5" oppure
Uconnect™7" HD LIVE oppure
Uconnect™7" HD Nav LIVE di cui
può essere dotata la vettura.CONSIGLI, COMANDI E
INFORMAZIONI GENERALI .............211
UCONNECT™ 5" LIVE ....................213
UCONNECT™ 7" HD LIVE /
UCONNECT™ 7" HD NAV LIVE ......226
MOPAR® CONNECT ......................244
OMOLOGAZIONI MINISTERIALI ......245
AVVERTENZE E
RACCOMANDAZIONI .....................246
210
MULTIMEDIA

CONSIGLI,
COMANDI E
INFORMAZIONI
GENERALI
SICUREZZA STRADALE
165) 166)
Imparare ad usare le varie funzioni del
sistema prima di mettersi alla guida.
Leggere attentamente le istruzioni e le
modalità di utilizzo del sistema prima di
mettersi alla guida.
CONDIZIONI DI RICEZIONE
Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani
dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.CURA E MANUTENZIONE
76) 77)
Osservare le seguenti precauzioni per
garantire la piena efficienza funzionale
del sistema:
evitare di urtare il trasparente del
display con oggetti appuntiti o rigidi che
potrebbero danneggiarne la superificie;
durante la pulizia, utilizzando un panno
morbido asciutto ed antistatico, non
esercitare pressione.
non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
display.
evitare che eventuali liquidi penetrino
all'interno del sistema: potrebbero
danneggiarlo in modo irreparabile.
DISPOSITIVI
MULTIMEDIALI
AVVERTENZA Alcuni dispositivi
multimediali di riproduzione musicale
potrebbero non risultare compatibili col
sistemaUconnect™.
Sulla vettura dovranno essere utilizzati
esclusivamente dispositivi (ad es.
chiavette USB) provenienti da fonti
sicure.Dispositivi provenienti da fonti
sconosciute potrebbero contenere
software infetti da virus i quali, se
installati sulla vettura, potrebbero
aumentare la possibilità che i sistemi
elettrici/elettronici della vettura stessa
siano violati.
PROTEZIONE ANTIFURTO
Il sistema è dotato di una protezione
antifurto basata sullo scambio di
informazioni con la centralina elettronica
(Body Computer) presente sulla
vettura.
Ciò garantisce la massima sicurezza ed
evita l'inserimento del codice segreto
in seguito ad ogni scollegamento
dell'alimentazione elettrica.
Se il controllo ha esito positivo il
sistema inizierà a funzionare, mentre se
i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita
il sistema segnalerà la necessità di
inserire il codice segreto secondo la
procedura riportata nel paragrafo
seguente.
211

Inserimento del codice segreto
All'accensione del sistema, in caso di
richiesta del codice, sul display appare
la scritta "Inserire codice antifurto"
seguita dalla videata raffigurante
la tastiera grafica numerica per
l'immissione del codice segreto.
Il codice segreto è composto da
quattro cifre da0a9:perinserire le
cifre del codice ruotare la manopola
destra BROWSE/ENTER e premere per
confermare.
Dopo l'inserimento della quarta cifra il
sistema inizia a funzionare.
Se viene inserito un codice errato il
sistema visualizza la scritta "Codice non
corretto" per segnalare la necessità di
inserire il codice corretto.
Terminati i 3 tentativi disponibili per
l'inserimento del codice il sistema
visualizzerà la scritta "Codice
non corretto. Radio bloccata. Attendere
30 minuti". Dopo la scomparsa della
scritta è possibile iniziare nuovamente
la procedura di inserimento del codice.
Passaporto radio
È il documento che certifica il possesso
del sistema. Sul passaporto radio
sono riportati il modello del sistema, il
numero di serie ed il codice segreto.In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso della vettura.
AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.
AVVERTENZE
In caso di anomalia il sistema deve
essere controllato e riparato
esclusivamente dalla Rete Assistenziale
Fiat.
In caso di temperature particolarmente
basse il display potrebbe raggiungere
la luminosità ottimale dopo un certo
periodo di funzionamento.
In caso di sosta prolungata della vettura
con elevata temperatura esterna il
sistema potrebbe entrare in
“autoprotezione termica”, sospendendo
il funzionamento sino a quando la
temperatura della radio non scende a
livelli accettabili.
Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.
Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.
ATTENZIONE
165)Seguire le precauzioni di sicurezza di
seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.
166)Un volume troppo alto può
rappresentare un pericolo. Regolare il
volume in modo da essere sempre
in grado di avvertire i rumori dell'ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).
ATTENZIONE
76)Pulire il frontalino ed il display solo con
un panno morbido, pulito, asciutto ed
antistatico. I prodotti detergenti e per
lucidare potrebbero danneggiarne la
superficie. Non usare alcool o prodotti
simili per pulire la mostrina o il display.
77)Non utilizzare il display come base per
supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.
212
MULTIMEDIA

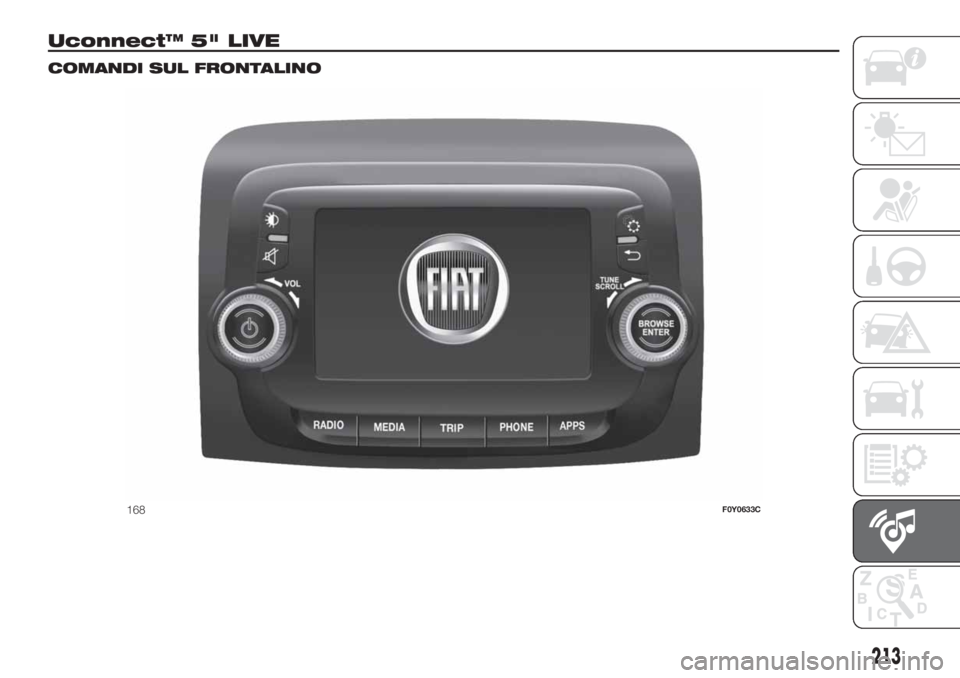

Uconnect™ 5" LIVE.
COMANDI SUL FRONTALINO
168F0Y0633C
213

TABELLA RIASSUNTIVA COMANDI FRONTALINO
Tasto Funzioni Modalità
Accensione/spegnimento Pressione breve tasto
Regolazione volume Rotazione sinistra/destra manopola
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Accensione/spegnimento display Pressione breve tasto
Accesso al menu di Impostazioni vettura Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata
precedentePressione breve tasto
BROWSE ENTERScorrimento elenco o sintonizzazione di una
stazione RadioRotazione sinistra/destra manopola
Conferma opzione visualizzata sul display Pressione breve tasto
APPSAccesso alle funzioni aggiuntive (ad es.
visualizzazione ora, Temperatura esterna, Media
Radio, dati funzione eco:Drive e servizi
Uconnect™LIVE ove presenti)Pressione breve tasto
PHONEVisualizzazione dati Telefono Pressione breve tasto
TRIPAccesso al menu TRIP Pressione breve tasto
MEDIASelezione sorgente: USB/iPod,
Bluetooth®oppure AUX (per versioni/mercati,
dove previsto)Pressione breve tasto
RADIOAccesso alla modalità Radio Pressione breve tasto
214
