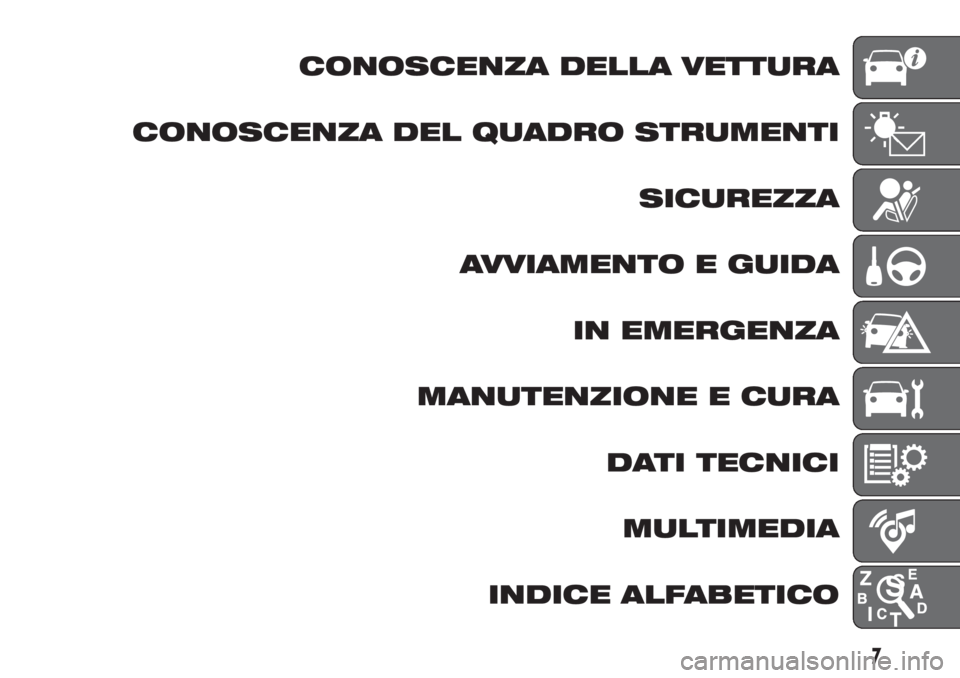

2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

CONOSCENZA DELLA VETTURA
CONOSCENZA DEL QUADRO STRUMENTI
SICUREZZA
AVVIAMENTO E GUIDA
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
MULTIMEDIA
INDICE ALFABETICO
7

8

CONOSCENZA DELLA VETTURA
Comincia da qui la conoscenza
ravvicinata della Sua nuova automobile.
Il libretto che sta leggendo Le racconta
in modo semplice e diretto com'è
fatta e come funziona.
Per questo Le consigliamo di
consultarlo stando comodamente
seduto a bordo, in modo da
consentirLe di verificare
immediatamente quanto illustrato.PLANCIA PORTASTRUMENTI......... 10
IL SISTEMA FIAT CODE .................. 11
LE CHIAVI ....................................... 11
DISPOSITIVO DI AVVIAMENTO ....... 13
SEDILI ............................................. 14
APPOGGIATESTA ........................... 18
VOLANTE........................................ 19
SPECCHI RETROVISORI ................ 19
CLIMATIZZAZIONE ........................ 22
LUCI ESTERNE ............................... 25
LUCI INTERNE ................................ 28
TERGICRISTALLO /
TERGILUNOTTO ............................. 28
TETTO CON VETRO FISSO ............ 31
TETTO APRIBILE ELETTRICO ......... 32
PORTE ............................................ 33
ALZACRISTALLI ELETTRICI ............ 35
COFANO MOTORE ......................... 37
BAGAGLIAIO .................................. 38
SERVOSTERZO ELETTRICO
DUALDRIVE .................................... 40
9

PLANCIA PORTASTRUMENTI
La presenza e la posizione di comandi, strumenti e segnalatori può variare in funzione delle versioni. Su alcune versioni la
plancia portastrumenti ed i comandi possono essere retro illuminati.
1. Diffusori aria regolabili e orientabili / 2. Leva comando luci esterne / 3. Comandi al volante: Menu di Setup ed interazione con
sistemaUconnect™/ 4. Quadro strumenti / 5. Comandi al volante: Cruise Control, Speed Limiter / 6. Leva comando
tergicristallo/tergilunotto / 7. Diffusore aria superiore fisso / 8. SistemaUconnect™/ 9. Cassetto portaoggetti superiore / 10.
Air bag frontale passeggero / 11. Cassetto portaoggetti inferiore / 12. Diffusori aria centrali regolabili e orientabili / 13.
Climatizzatore manuale (per versioni/mercati, dove previsto) oppure Climatizzatore automatico bizona (per versioni/mercati,
dove previsto) / 14. Accendisigari (per versioni/mercati, dove previsto) / 15. Porta USB/presa AUX (per versioni/mercati, dove
previsto) / 16. Mode Selector / 17. Pulsanti di comando / 18. Dispositivo di avviamento / 19. Air bag ginocchia guidatore (per
versioni/mercati, dove previsto) / 20. Air bag frontale guidatore / 21. Sportello accesso fusibili plancia portastrumenti
1F0Y0604C
10
CONOSCENZA DELLA VETTURA

IL SISTEMA FIAT
CODE
È un sistema elettronico di blocco
motore che permette di aumentare la
protezione contro tentativi di furto della
vettura. Si attiva automaticamente
estraendo la chiave dal dispositivo di
avviamento.
In ogni chiave è presente un dispositivo
elettronico in grado di identificare il
segnale emesso, all'accensione del
motore, da un’antenna incorporata nel
dispositivo di avviamento. Il segnale
costituisce la "parola d'ordine", sempre
diversa ad ogni avviamento, con cui
la centralina riconosce la chiave e
consente l'avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave
di avviamento in posizione MAR, la
centralina del sistema Fiat CODE invia
alla centralina controllo motore un
codice di riconoscimento per
disattivarne il blocco delle funzioni.
L'invio del codice di riconoscimento
avviene solo se la centralina del sistema
Fiat CODE ha riconosciuto il codice
trasmessogli dalla chiave.Ruotando la chiave di avviamento in
posizione STOP il sistema Fiat CODE
disattiva le funzioni della centralina
controllo motore. Se, durante
l'avviamento, il codice non viene
riconosciuto correttamente, sul display
del quadro strumenti viene visualizzato
il simbolo
. In tal caso ruotare la
chiave in posizione STOP e
successivamente in MAR; se il blocco
persiste riprovare con le altre chiavi
in dotazione. Se non si è ancora riusciti
ad avviare il motore rivolgersi alla Rete
Assistenziale Fiat.
Accensioni del simbolo durante la
marcia
Se il simbolo
si accende significa
che il sistema sta effettuando
un’autodiagnosi (dovuto ad esempio ad
un calo di tensione). Se il simbolo
continua a rimanere acceso, rivolgersi
alla Rete Assistenziale Fiat.
LE CHIAVI
1)1)1)
CHIAVE MECCANICA
L’inserto metallico A fig. 2 della chiave
aziona il dispositivo di avviamento e
la serratura porte.
In caso di richiesta di duplicati della
chiave rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento
di identità e i documenti identificativi di
possesso della vettura.
CHIAVE CON
TELECOMANDO
(per versioni/mercati, dove previsto)
L’inserto metallico A fig. 3 della chiave
aziona il dispositivo di avviamento e
la serratura porte. Premere il pulsante B
per aprire/chiudere l’inserto metallico.
2F0Y0117C
11

Pressione breve del pulsante:
sblocco delle porte, del bagagliaio,
accensione temporizzata delle
plafoniere interne e doppia
segnalazione luminosa degli indicatori
di direzione (per versioni/mercati, dove
previsto). Lo sblocco porte avviene
automaticamente in caso di intervento
del sistema blocco combustibile. Se,
effettuando il blocco porte, una o più
porte od il bagagliaio non sono chiuse
correttamente, il LED ubicato sopra
il pulsante
sulla plancia
portastrumenti lampeggia velocemente
insieme agli indicatori di direzione.Pressione breve del pulsante
:
blocco delle porte, del bagagliaio con
spegnimento della plafoniera interna
e singola segnalazione luminosa degli
indicatori di direzione (per versioni/
mercati, dove previsto). Se una o più
porte sono aperte il blocco non viene
effettuato. Ciò viene segnalato da
un rapido lampeggio degli indicatori di
direzione (per versioni/mercati, dove
previsto). Il blocco delle porte viene
effettuato in caso di bagagliaio aperto.
Pressione del pulsante
:
apertura a distanza del bagagliaio.
L’apertura del bagagliaio è segnalata
dal doppio lampeggio degli indicatori di
direzione.
Movimentazione specchi retrovisori
esterni elettrici
(per versioni/mercati, dove previsto)
Su alcune versioni, premendo il
pulsante
sulla chiave con
telecomando si effettua anche
l'apertura degli specchi retrovisori
elettrici (se questi erano stati
precedentemente ripiegati).
Qualora gli specchi fossero stati chiusi
tramite comando interno, l'apertura
automatica mediante telecomando
viene disabilitata.Premendo il pulsante
sulla chiave
con telecomando si effettua invece la
chiusura degli specchi retrovisori
elettrici (se questi erano stati
precedentemente aperti).
RICHIESTA DI
TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8
telecomandi. Qualora fosse necessario
richiedere un nuovo telecomando,
rivolgersi alla Rete Assistenziale Fiat
portando con sé un documento di
identità ed i documenti identificativi di
possesso della vettura.
DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
2)
Impedisce l'apertura delle porte
dall'interno dell'abitacolo, costituendo
un impedimento ai tentativi di effrazione
(ad es. rottura di un vetro). Si consiglia
di inserire il dispositivo ogni volta che
si parcheggia la vettura.
Inserimento dispositivo: effettuare
una doppia pressione rapida sul
pulsante
sulla chiave. L'inserimento
del dispositivo è segnalato da 3
lampeggi degli indicatori di direzione e
dal lampeggio del LED presente sul
pulsante
ubicato sulla plancia
portastrumenti (vedere figura).
3F0Y0019C
12
CONOSCENZA DELLA VETTURA

Il dispositivo non si inserisce se una
oppure più porte non sono
correttamente chiuse.
Disinserimento dispositivo: premere
il pulsante
sulla chiave oppure
ruotare la chiave di avviamento in
posizione MAR.
ATTENZIONE
1)Premere il pulsante B fig. 3solo quando
la chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad es. gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini, possa
maneggiarla e premere inavvertitamente
il pulsante.
2)Inserendo il dispositivo safe lock non è
più possibile aprire in alcun modo le porte
dall'interno vettura, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo.
ATTENZIONE
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave. Per garantire la perfetta efficienza
dei dispositivi elettronici interni alla chiave,
non lasciare la stessa esposta ai raggi
solari.
ATTENZIONE
1)Le pile esaurite devono essere gettate
negli appositi contenitori come previsto
dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale
Fiat, che si occuperà dello smaltimento.
DISPOSITIVO DI
AVVIAMENTO
3) 4) 5) 6)
La chiave può ruotare in tre diverse
posizioni fig. 5:
STOP: motore spento, chiave
estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (ad es. chiusura
centralizzata porte, ecc.) possono
funzionare;
MAR: posizione di marcia. Tutti i
dispositivi elettrici possono funzionare;
AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto
di un meccanismo di sicurezza che
obbliga, in caso di mancato avviamento
del motore, a riportare la chiave in
posizione STOP prima di ripetere la
manovra di avviamento.
4F0Y0652C
5F0Y0654C
13

BLOCCASTERZO
Inserimento: con dispositivo in
posizione STOP estrarre la chiave e
ruotare il volante fino a quando si
blocca.
Disinserimento: muovere leggermente
il volante mentre si ruota la chiave in
posizione MAR.
ATTENZIONE
3)In caso di manomissione del dispositivo
di avviamento (ad es. un tentativo di
furto), farne verificare il funzionamento alla
Rete Assistenziale Fiat prima di riprendere
la marcia.
4)Scendendo dalla vettura togliere sempre
la chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi
di inserire il freno a mano. Se la vettura è
parcheggiata in salita, inserire la 1
amarcia,
mentre se la vettura è posteggiata in
discesa, inserire la retromarcia. Non
lasciare mai bambini sulla vettura
incustodita.
5)È tassativamente vietato ogni intervento
in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.6)Non estrarre mai la chiave quando la
vettura è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel
caso in cui la vettura sia trainata.
SEDILI
7) 9)2) 3)
SEDILI ANTERIORI
Regolazione in senso longitudinale
Sollevare la leva A fig. 6, impugnandola
nella zona centrale e spingere il sedile
avanti oppure indietro: in posizione
di guida le braccia devono poggiare
sulla corona del volante.
8)
Regolazione in altezza
Agire sulla leva B fig. 7 in alto oppure in
basso fino ad ottenere l'altezza
desiderata.
6F0Y0384C
14
CONOSCENZA DELLA VETTURA
