2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

Versioni 1.3 16V 95CV Multijet
Codice tipo 330A1000
CicloDiesel
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82,0
Cilindrata totale (cm³) 1248
Rapporto di compressione 16,8 ± 0,4
Potenza massima (CEE) (kW) 70
Potenza massima (CEE) (CV) 95
regime corrispondente (giri/min) 3750
Coppia massima (CEE) (Nm) 215
Coppia massima (CEE) (kgm) 21,9
regime corrispondente (giri/min) 1500
Combustibile Gasolio per autotrazione (Specifica EN590)
Livello di ecologia Euro 6
183

Versioni 1.6 16V 120CV Multijet
Codice tipo940C1000
CicloDiesel
Numero e posizione cilindri 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5
Cilindrata totale (cm³) 1598
Rapporto di compressione 16,5 ± 0,4
Potenza massima (CEE) (kW) 88
Potenza massima (CEE) (CV) 120
regime corrispondente (giri/min) 3750
Coppia massima (CEE) (Nm) 320
Coppia massima (CEE) (kgm) 32,6
regime corrispondente (giri/min) 1750
Combustibile Gasolio per autotrazione (Specifica EN590)
Livello di ecologiaEuro 6
184
DATI TECNICI

RUOTE
163) 164)
CERCHI E PNEUMATICI
IN DOTAZIONE
Cerchi in acciaio stampato oppure in
lega. Pneumatici Tubeless a carcassa
radiale. Sul libretto di Circolazione sono
inoltre riportati tutti gli pneumatici
omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra “Libretto di uso e
manutenzione” e “Libretto di
circolazione” occorre considerare
solamente quanto riportato su
quest'ultimo. Per la sicurezza di marcia
è indispensabile che la vettura sia
dotata di pneumatici della stessa marca
e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.CATENE DA NEVE
Avvertenze72)
NOTA Sugli pneumatici 195/65 R15
91H e 205/55 R16 91H possono
essere montate catene da neve ad
ingombro ridotto con sporgenza
massima oltre il profilo dello
pneumatico pari a 9 mm. Lo
pneumatico 225/45 R17 91V non è
invece catenabile.
L'impiego delle catene da neve è
subordinato alle norme vigenti in ogni
Paese. In alcuni Paesi, gli pneumatici
identificati dalla sigla M+S (Mud and
Snow) sono considerati dotazioni
invernali; il loro utilizzo è perciò
equiparato all'utilizzo delle catene da
neve.
Le catene da neve devono essere
applicate solo sugli pneumatici delle
ruote anteriori (ruote motrici).
Controllare la tensione delle catene da
neve dopo aver percorso alcune decine
di metri.
L'uso di catene da neve con
pneumatici di dimensioni non originali
può danneggiare la vettura.L'uso di pneumatici di misura oppure
tipologia diverse (M+S, da neve, ecc...)
tra asse anteriore e posteriore può
compromettere la guidabilità della
vettura, con il rischio di perdita di
controllo e di incidenti.
Sul ruotino di scorta (per versioni/
mercati, dove previsto) non è possibile
montare le catene da neve. Se si fora
uno pneumatico anteriore, posizionare il
ruotino di scorta al posto di una ruota
posteriore e spostare questa sull'asse
anteriore. In questo modo, avendo
anteriormente due ruote di dimensione
normale, è possibile montare le catene.
185

Versioni 500L
Versioni Cerchi Pneumatici Pneumatici da neveRuotino di scorta(*)Cerchio / Pneumatico
1.4 16V 95CV6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Per versioni/mercati, dove previsto
186
DATI TECNICI

.
Versioni 500L CROSS
Versioni Cerchi Pneumatici Pneumatici da neveRuotino di scorta(*)Cerchio / Pneumatico
Tutte le versioni6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Per versioni/mercati, dove previsto..
Versioni 500L WAGON
Versioni Cerchi Pneumatici Pneumatici da neveRuotino di scorta(*)Cerchio / Pneumatico
1.4 16V 95CV6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Per versioni/mercati, dove previsto
187

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo. Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore
prescritto per gli pneumatici in dotazione.
Versioni 500L
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di scorta(*)Anteriore Posteriore Anteriore Posteriore
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Per versioni/mercati, dove previsto
(****) Versione 1.6 16V 120CV Multijet (***) Versioni Cross
188
DATI TECNICI

Versioni 500L WAGON
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di scorta(*)Anteriore Posteriore Anteriore Posteriore
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Per versioni/mercati, dove previsto
(**) Versioni 7 posti
ATTENZIONE
163)La velocità massima dello pneumatico da neve con indicazione "Q" non deve superare i 160 km/h; con indicazione "T" non deve
superare i 190 km/h; con indicazione "H" non deve superare i 210 km/h; nel rispetto comunque, delle vigenti norme del Codice di
circolazione stradale.
164)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di "Rim Protector", NON montare le coppe ruota. L'uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita
improvvisa di pressione dello pneumatico.
ATTENZIONE
72)Con le catene montate, mantenere una velocità moderata; non superare i 50 km/h. Evitare le buche, non salire sui gradini o marciapiedi e
non percorrere lunghi tratti su strade non innevate, per non danneggiare la vettura ed il manto stradale.
189

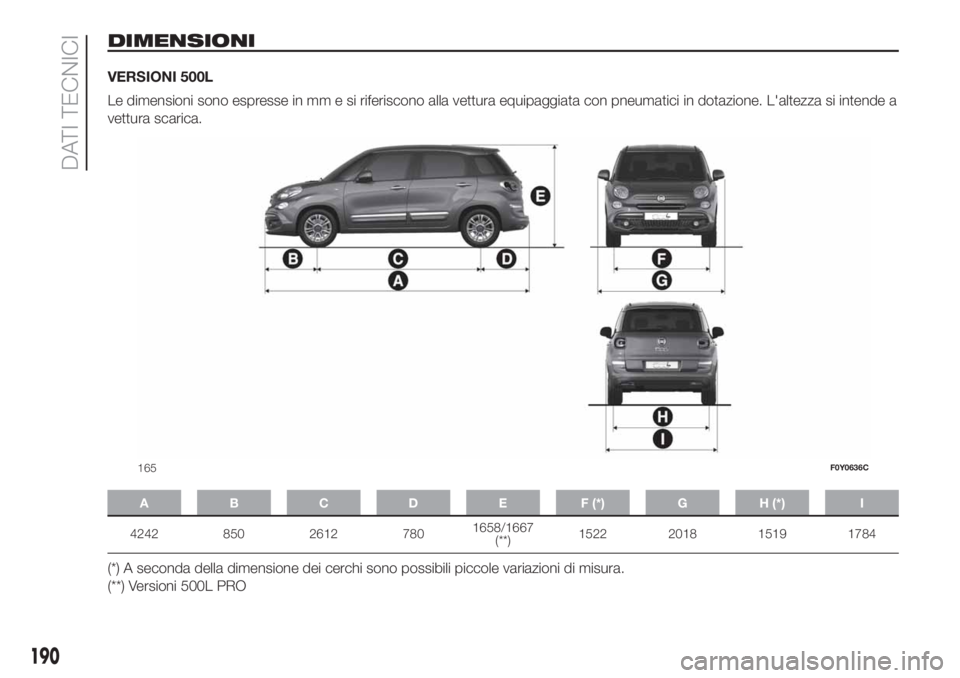

DIMENSIONI
VERSIONI 500L
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) A seconda della dimensione dei cerchi sono possibili piccole variazioni di misura.
(**) Versioni 500L PRO
165F0Y0636C
