2019 FIAT 500L Libretto Uso Manutenzione (in Italian)

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione
di avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria visualizzate sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un “ciclo” di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un “ciclo” di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Spia Cosa significa
rossaLIQUIDO FRENI INSUFFICIENTE/FRENO A MANO INSERITO
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Su alcune versioni vengono visualizzati un messaggio ed un
simbolo sul display. Ripristinare il livello liquido freni, quindi verificare lo spegnimento della spia. Se la spia
rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno a mano inserito
La spia (o il simbolo sul display) si accende con freno a mano inserito. Se la vettura è in movimento vi è
anche un avviso acustico associato. Disinserire il freno a mano, quindi verificare lo spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA Se la spia si accende durante la marcia, verificare che il freno a mano non sia inserito.
47

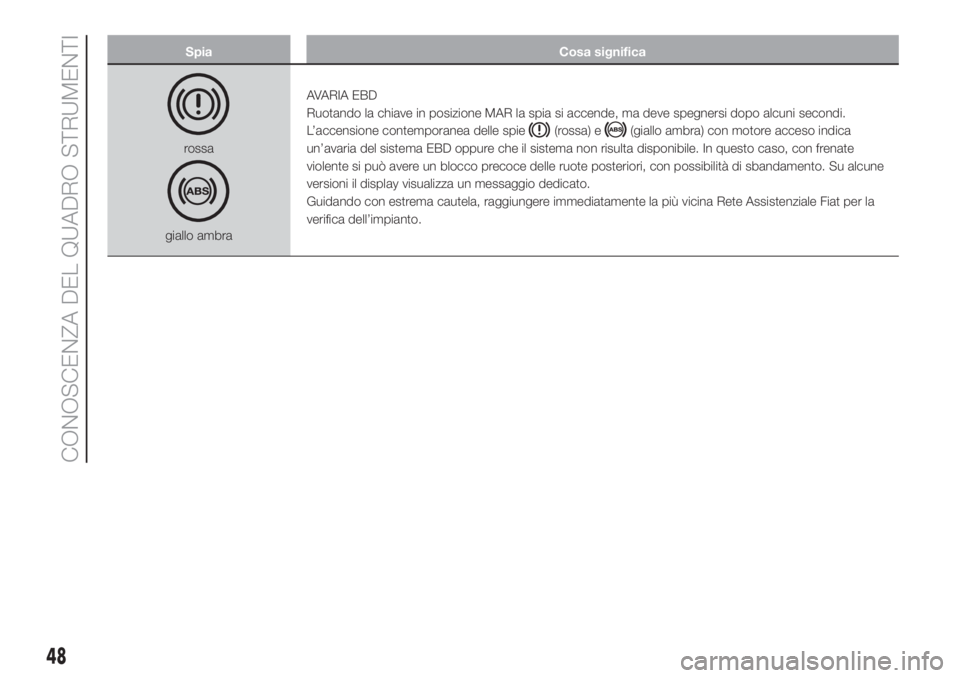

Spia Cosa significa
rossa
giallo ambraAVARIA EBD
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore acceso indica
un’avaria del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate
violente si può avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento. Su alcune
versioni il display visualizza un messaggio dedicato.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
48
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
L’accensione della spia a luce fissa (su alcune versioni viene visualizzato il simbolo
) indica un'avaria
all’impianto air bag.
34) 35)
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR la spia si accende per alcuni secondi (per verificare il
corretto funzionamento della spia stessa), dopodiché, se non sono presenti avarie, si spegne.
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(quando il passeggero è presente) non allacciata. La spia si accenderà a luce lampeggiante, unitamente ad
un avvisatore acustico, quando, a vettura in movimento, le cinture di sicurezza dei posti anteriori non sono
correttamente allacciate. In questo caso allacciare la cintura di sicurezza.
Per la disattivazione in modo fisso dell'avvisatore acustico del sistema SBR (Seat Belt Reminder) rivolgersi
alla Rete Assistenziale Fiat. È possibile riattivare in ogni momento il sistema agendo sul Menu di Setup.
ATTENZIONE
34)Se la spianon si accende ruotando la chiave di avviamento in posizione MAR oppure se rimane accesa durante la marcia è possibile
che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di incidente
o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato controllo
del sistema.
35)L'avaria della spia
viene segnalata dall’accensione, a luce fissa, del simbolosul display del quadro strumenti. In tal caso eventuali
anomalie del sistema air bag potrebbero non essere segnalate. Prima di proseguire rivolgersi alla Rete Assistenziale Fiat per l'immediato
controllo del sistema.
49

Spia Cosa significa
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia si accende quando il motore è surriscaldato. Su alcune versioni il display visualizza il messaggio
dedicato.
In caso di marcia normale: arrestare la vettura, spegnere il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
(oppure il simbolo sul display) dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per 2 oppure 3 minuti
mantenendo il motore acceso e leggermente accelerato per favorire una più attiva circolazione del liquido
di raffreddamento, dopodiché spegnere il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore acceso e
leggermente accelerato per alcuni minuti prima di arrestarlo.
50
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
rossaAVARIA SERVOSTERZO ELETTRICO “DUALDRIVE”
In fase di avviamento del motore: ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia rimane accesa ruotare la chiave di avviamento in posizione
STOP e ripetere l'avviamento. Se la spia rimane accesa, lo sforzo da applicare al volante potrebbe
aumentare, pur essendo garantita la possibilità di sterzare. In questo caso rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
Durante la marcia: se la spia si accende durante la marcia potrebbe verificarsi la perdita di asservimento
da parte del sistema. Pur mantenendo la possibilità di sterzare, lo sforzo da applicare al volante potrebbe
aumentare: rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia (o su
alcune versioni il messaggio ed un simbolo sul display) continua a rimanere accesa, rivolgersi alla Rete
Assistenziale Fiat.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura girare il volante da una estremità all'altra
oppure proseguire semplicemente in direzione rettilinea per un centinaio di metri.
51

Spie di colore giallo ambra
Spia Cosa significa
giallo ambraSISTEMA iTPMS
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Avaria sistema iTPMS/sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa per segnalare che il sistema è temporaneamente disabilitato oppure in avaria. Il sistema tornerà a
funzionare correttamente quando le condizioni di funzionamento lo permetteranno; se così non fosse
effettuare la procedura di “Reset” dopo aver ripristinato le condizioni di normale utilizzo. Se la segnalazione
di malfunzionamento persiste rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione dello pneumatico è inferiore al valore
raccomandato e/o che si sta verificando una lenta perdita di pressione. In questi casi potrebbero non
essere garantiti la migliore durata dello pneumatico ed un consumo di combustibile ottimale. Si consiglia di
procedere al ripristino del corretto valore di pressione (vedere paragrafo “Ruote” nel capitolo “Dati tecnici”).
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di “Reset”.
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poichè la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
Spia Cosa significa
giallo ambraLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
giallo ambraAVARIA SISTEMA ABS
La spia si accende quando il sistema è inefficiente. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
giallo ambraLUNOTTO TERMICO
La spia si accende attivando il lunotto termico.
giallo ambraPARABREZZA TERMICO
(per versioni/mercati, dove previsto)
La spia si accende attivando il parabrezza termico.
53

Spia Cosa significa
giallo ambraSISTEMA ESC
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore acceso, significa che è stata riscontrata
un'avaria al sistema ESC. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Holder
L'accensione della spia indica l'avaria al sistema Hill Holder. Rivolgersi il più presto possibile possibile alla
Rete Assistenziale Fiat.
giallo ambraDISATTIVAZIONE SISTEMA ASR
La spia si accende in caso di disattivazione del sistema ASR (vedere quanto descritto al paragrafo “Sistemi
di sicurezza attiva” nel capitolo “Sicurezza).
giallo ambraRISERVA COMBUSTIBILE
La spia si accende quando la quantità di combustibile presente all’interno del serbatoio è pari od inferiore a
7,5 litri.
AVVERTENZA Se la spia lampeggia durante la marcia significa che è presente un'anomalia nell'impianto. In
tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica dell'impianto stesso.
54
