2019 FIAT 500L Betriebsanleitung (in German)

Symbol Bedeutung

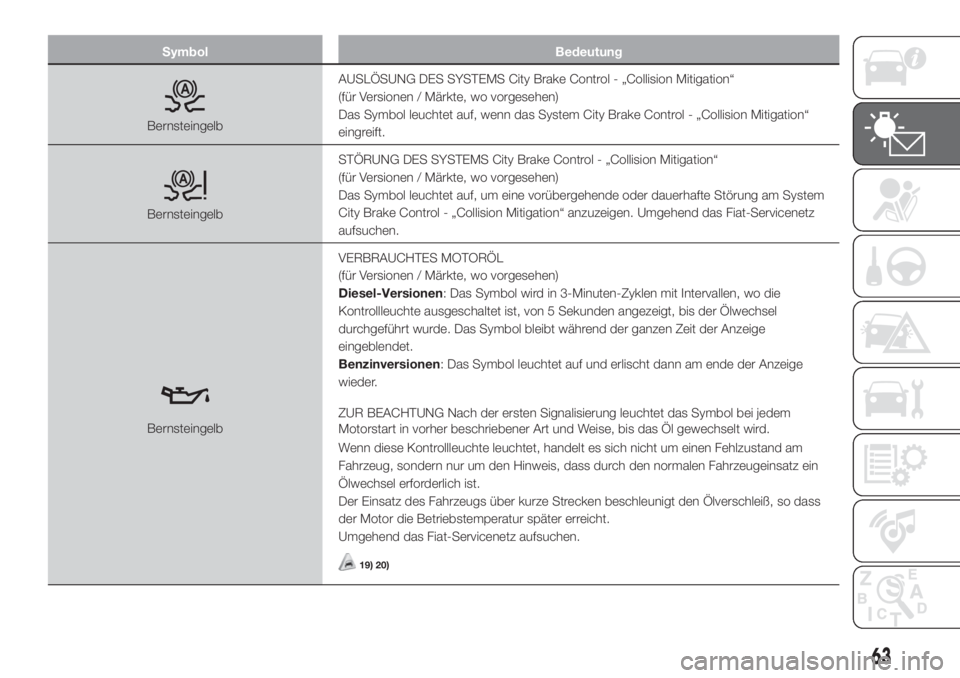

BernsteingelbAUSLÖSUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, wenn das System City Brake Control - „Collision Mitigation“
eingreift.
BernsteingelbSTÖRUNG DES SYSTEMS City Brake Control - „Collision Mitigation“
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet auf, um eine vorübergehende oder dauerhafte Störung am System
City Brake Control - „Collision Mitigation“ anzuzeigen. Umgehend das Fiat-Servicenetz
aufsuchen.
BernsteingelbVERBRAUCHTES MOTORÖL
(für Versionen / Märkte, wo vorgesehen)
Diesel-Versionen: Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die
Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel
durchgeführt wurde. Das Symbol bleibt während der ganzen Zeit der Anzeige
eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige
wieder.
ZUR BEACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem
Motorstart in vorher beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am
Fahrzeug, sondern nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein
Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass
der Motor die Betriebstemperatur später erreicht.
Umgehend das Fiat-Servicenetz aufsuchen.
19) 20)
63

Symbol Bedeutung

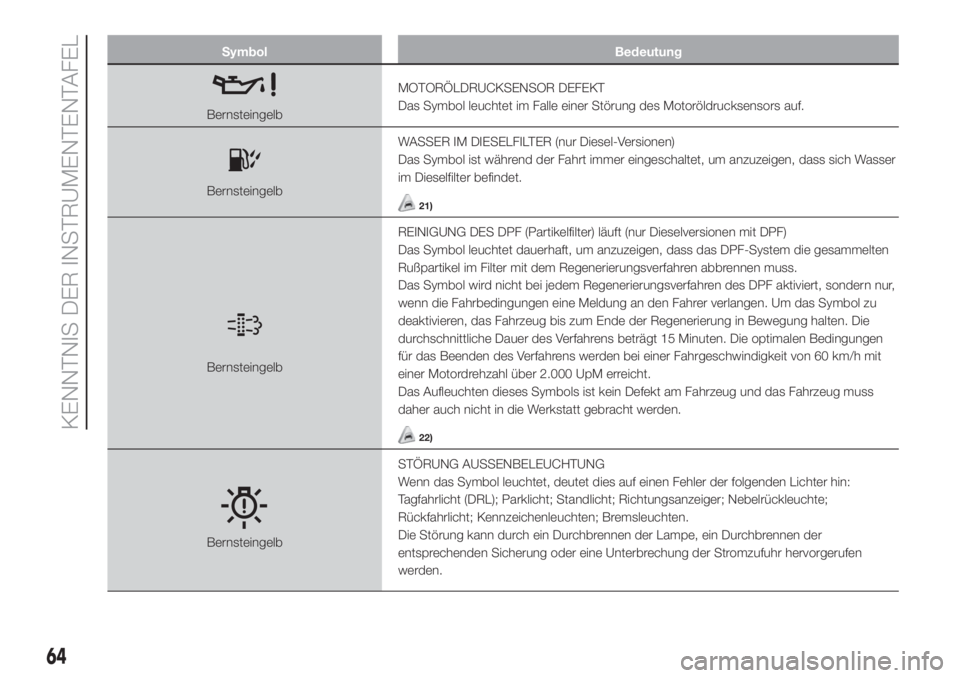

BernsteingelbMOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet im Falle einer Störung des Motoröldrucksensors auf.
BernsteingelbWASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet, um anzuzeigen, dass sich Wasser
im Dieselfilter befindet.21)
BernsteingelbREINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten
Rußpartikel im Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur,
wenn die Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu
deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten. Die
durchschnittliche Dauer des Verfahrens beträgt 15 Minuten. Die optimalen Bedingungen
für das Beenden des Verfahrens werden bei einer Fahrgeschwindigkeit von 60 km/h mit
einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieses Symbols ist kein Defekt am Fahrzeug und das Fahrzeug muss
daher auch nicht in die Werkstatt gebracht werden.
22)
BernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin:
Tagfahrlicht (DRL); Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte;
Rückfahrlicht; Kennzeichenleuchten; Bremsleuchten.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der
entsprechenden Sicherung oder eine Unterbrechung der Stromzufuhr hervorgerufen
werden.
64
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung
BernsteingelbDEFEKT DES DÄMMERUNGSSENSORS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle einer Störung des Dämmerungssensors auf. Umgehend das
Fiat-Servicenetz aufsuchen.
BernsteingelbDEFEKT DES REGENSENSORS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Regensensors. Umgehend das
Fiat-Servicenetz aufsuchen.
BernsteingelbSYSTEMSTÖRUNG START&STOP
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Start&Stop-Automatik
hin. Am Display erscheint dann ein entsprechender Warnhinweis. Umgehend das Fiat-
Servicenetz aufsuchen.
BernsteingelbSTART&STOP-SYSTEM/KUPPLUNGSPEDAL TRETEN
Das Symbol leuchtet auf und weist den Fahrer darauf hin, das Kupplungspedal zu treten,
um den Motor erneut anzulassen. Am Display wird eine entsprechende Meldung
angezeigt, die unter Umständen von einem akustischen Signal begleitet wird.
BernsteingelbFEHLBETRIEB DES SPEED LIMITER
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed Limiter-Systems. Bitte das
Fiat-Servicenetz kontaktieren, wenn die Störung fortbesteht.
65

Symbol Bedeutung

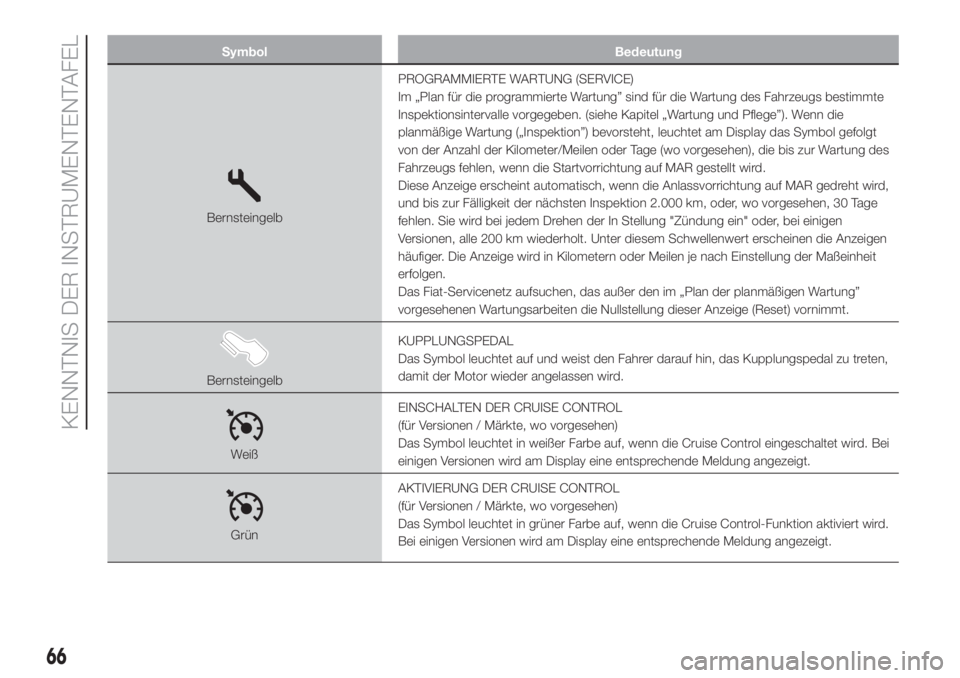

BernsteingelbPROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. (siehe Kapitel „Wartung und Pflege”). Wenn die
planmäßige Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol gefolgt
von der Anzahl der Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung des
Fahrzeugs fehlen, wenn die Startvorrichtung auf MAR gestellt wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird,
und bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage
fehlen. Sie wird bei jedem Drehen der In Stellung "Zündung ein" oder, bei einigen
Versionen, alle 200 km wiederholt. Unter diesem Schwellenwert erscheinen die Anzeigen
häufiger. Die Anzeige wird in Kilometern oder Meilen je nach Einstellung der Maßeinheit
erfolgen.
Das Fiat-Servicenetz aufsuchen, das außer den im „Plan der planmäßigen Wartung”
vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
BernsteingelbKUPPLUNGSPEDAL
Das Symbol leuchtet auf und weist den Fahrer darauf hin, das Kupplungspedal zu treten,
damit der Motor wieder angelassen wird.
WeißEINSCHALTEN DER CRUISE CONTROL
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in weißer Farbe auf, wenn die Cruise Control eingeschaltet wird. Bei
einigen Versionen wird am Display eine entsprechende Meldung angezeigt.
GrünAKTIVIERUNG DER CRUISE CONTROL
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in grüner Farbe auf, wenn die Cruise Control-Funktion aktiviert wird.
Bei einigen Versionen wird am Display eine entsprechende Meldung angezeigt.
66
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

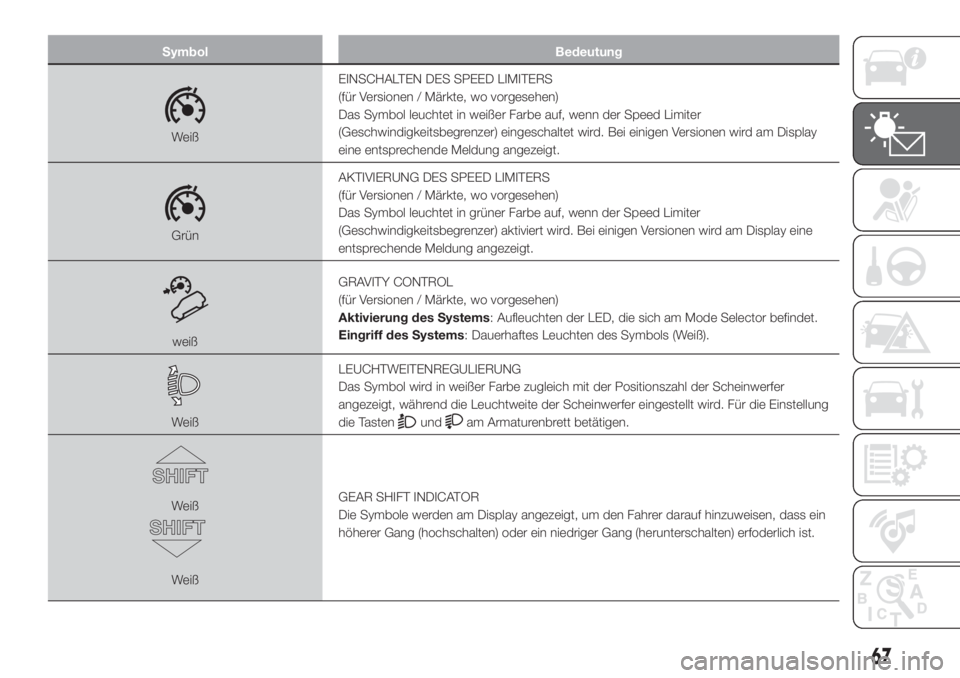

WeißEINSCHALTEN DES SPEED LIMITERS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in weißer Farbe auf, wenn der Speed Limiter
(Geschwindigkeitsbegrenzer) eingeschaltet wird. Bei einigen Versionen wird am Display
eine entsprechende Meldung angezeigt.
GrünAKTIVIERUNG DES SPEED LIMITERS
(für Versionen / Märkte, wo vorgesehen)
Das Symbol leuchtet in grüner Farbe auf, wenn der Speed Limiter
(Geschwindigkeitsbegrenzer) aktiviert wird. Bei einigen Versionen wird am Display eine
entsprechende Meldung angezeigt.
weißGRAVITY CONTROL
(für Versionen / Märkte, wo vorgesehen)
Aktivierung des Systems: Aufleuchten der LED, die sich am Mode Selector befindet.
Eingriff des Systems: Dauerhaftes Leuchten des Symbols (Weiß).
WeißLEUCHTWEITENREGULIERUNG
Das Symbol wird in weißer Farbe zugleich mit der Positionszahl der Scheinwerfer
angezeigt, während die Leuchtweite der Scheinwerfer eingestellt wird. Für die Einstellung
die Tastenundam Armaturenbrett betätigen.
Weiß
WeißGEAR SHIFT INDICATOR
Die Symbole werden am Display angezeigt, um den Fahrer darauf hinzuweisen, dass ein
höherer Gang (hochschalten) oder ein niedriger Gang (herunterschalten) erfoderlich ist.
67

Symbol Bedeutung

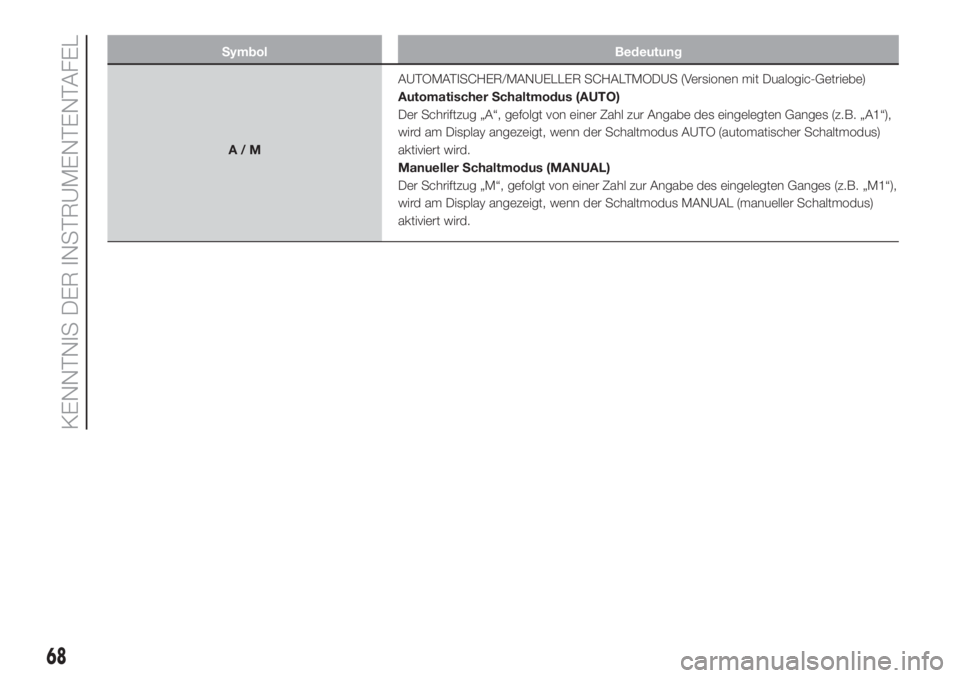

A/MAUTOMATISCHER/MANUELLER SCHALTMODUS (Versionen mit Dualogic-Getriebe)
Automatischer Schaltmodus (AUTO)
Der Schriftzug „A“, gefolgt von einer Zahl zur Angabe des eingelegten Ganges (z.B. „A1“),
wird am Display angezeigt, wenn der Schaltmodus AUTO (automatischer Schaltmodus)
aktiviert wird.
Manueller Schaltmodus (MANUAL)
Der Schriftzug „M“, gefolgt von einer Zahl zur Angabe des eingelegten Ganges (z.B. „M1“),
wird am Display angezeigt, wenn der Schaltmodus MANUAL (manueller Schaltmodus)
aktiviert wird.
68
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

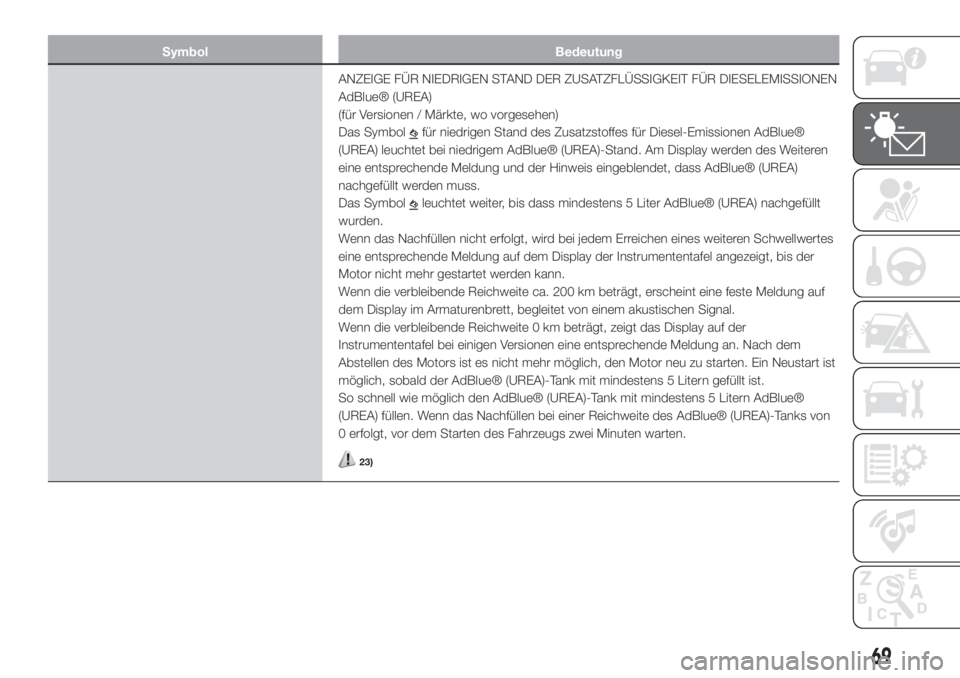

ANZEIGE FÜR NIEDRIGEN STAND DER ZUSATZFLÜSSIGKEIT FÜR DIESELEMISSIONEN
AdBlue® (UREA)
(für Versionen / Märkte, wo vorgesehen)
Das Symbol
für niedrigen Stand des Zusatzstoffes für Diesel-Emissionen AdBlue®
(UREA) leuchtet bei niedrigem AdBlue® (UREA)-Stand. Am Display werden des Weiteren
eine entsprechende Meldung und der Hinweis eingeblendet, dass AdBlue® (UREA)
nachgefüllt werden muss.
Das Symbol
leuchtet weiter, bis dass mindestens 5 Liter AdBlue® (UREA) nachgefüllt
wurden.
Wenn das Nachfüllen nicht erfolgt, wird bei jedem Erreichen eines weiteren Schwellwertes
eine entsprechende Meldung auf dem Display der Instrumententafel angezeigt, bis der
Motor nicht mehr gestartet werden kann.
Wenn die verbleibende Reichweite ca. 200 km beträgt, erscheint eine feste Meldung auf
dem Display im Armaturenbrett, begleitet von einem akustischen Signal.
Wenn die verbleibende Reichweite 0 km beträgt, zeigt das Display auf der
Instrumententafel bei einigen Versionen eine entsprechende Meldung an. Nach dem
Abstellen des Motors ist es nicht mehr möglich, den Motor neu zu starten. Ein Neustart ist
möglich, sobald der AdBlue® (UREA)-Tank mit mindestens 5 Litern gefüllt ist.
So schnell wie möglich den AdBlue® (UREA)-Tank mit mindestens 5 Litern AdBlue®
(UREA) füllen. Wenn das Nachfüllen bei einer Reichweite des AdBlue® (UREA)-Tanks von
0 erfolgt, vor dem Starten des Fahrzeugs zwei Minuten warten.
23)
69

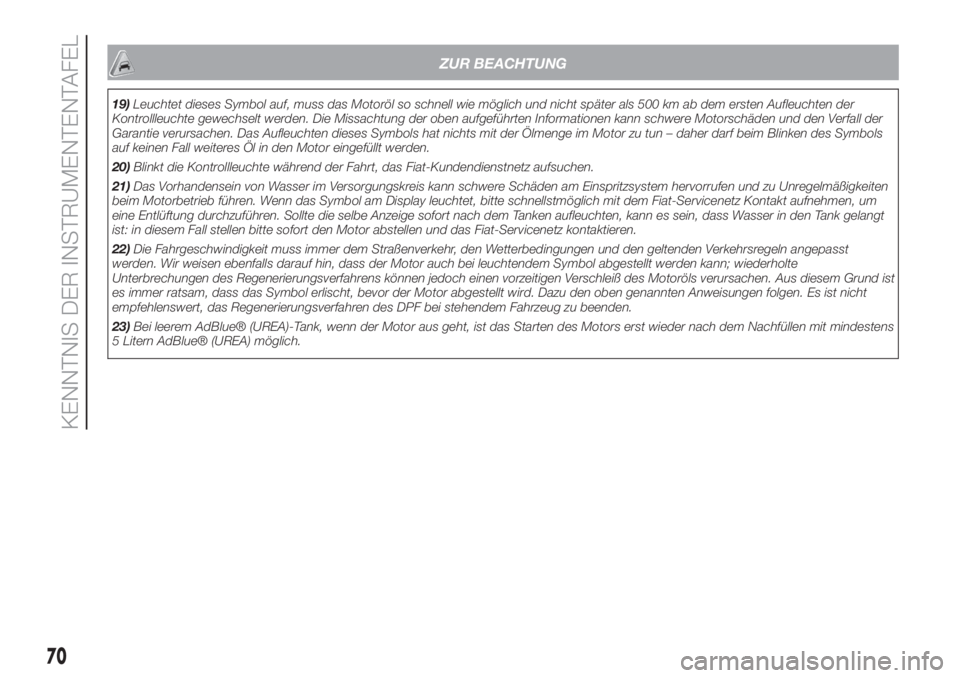

ZUR BEACHTUNG
19)Leuchtet dieses Symbol auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten der
Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall der
Garantie verursachen. Das Aufleuchten dieses Symbols hat nichts mit der Ölmenge im Motor zu tun – daher darf beim Blinken des Symbols
auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
20)Blinkt die Kontrollleuchte während der Fahrt, das Fiat-Kundendienstnetz aufsuchen.
21)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten
beim Motorbetrieb führen. Wenn das Symbol am Display leuchtet, bitte schnellstmöglich mit dem Fiat-Servicenetz Kontakt aufnehmen, um
eine Entlüftung durchzuführen. Sollte die selbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein, dass Wasser in den Tank gelangt
ist: in diesem Fall stellen bitte sofort den Motor abstellen und das Fiat-Servicenetz kontaktieren.
22)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst
werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtendem Symbol abgestellt werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund ist
es immer ratsam, dass das Symbol erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
23)Bei leerem AdBlue® (UREA)-Tank, wenn der Motor aus geht, ist das Starten des Motors erst wieder nach dem Nachfüllen mit mindestens
5 Litern AdBlue® (UREA) möglich.
