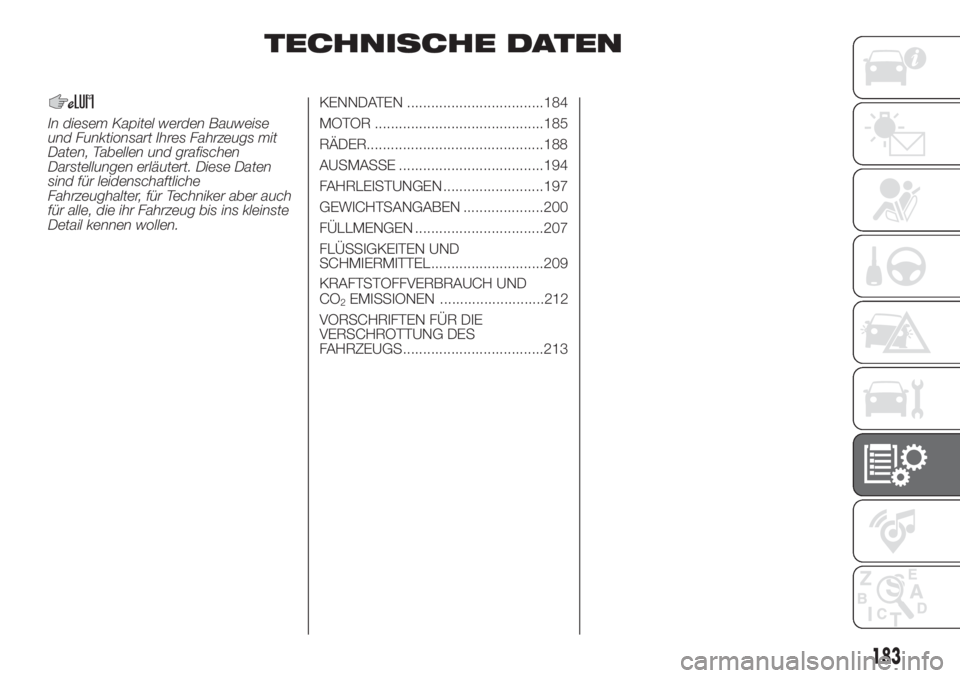

TECHNISCHE DATEN
In diesem Kapitel werden Bauweise
und Funktionsart Ihres Fahrzeugs mit
Daten, Tabellen und grafischen
Darstellungen erläutert. Diese Daten
sind für leidenschaftliche
Fahrzeughalter, für Techniker aber auch
für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.KENNDATEN ..................................184
MOTOR ..........................................185
RÄDER............................................188
AUSMASSE ....................................194
FAHRLEISTUNGEN .........................197
GEWICHTSANGABEN ....................200
FÜLLMENGEN ................................207
FLÜSSIGKEITEN UND
SCHMIERMITTEL............................209
,3"'5450''7&3#3"6$)
6/%

$0

EMISSION&/
..........................212
VORSCHRIFTEN FÜR DIE
VERSCHROTTUNG DES
FAHRZEUGS...................................213
183

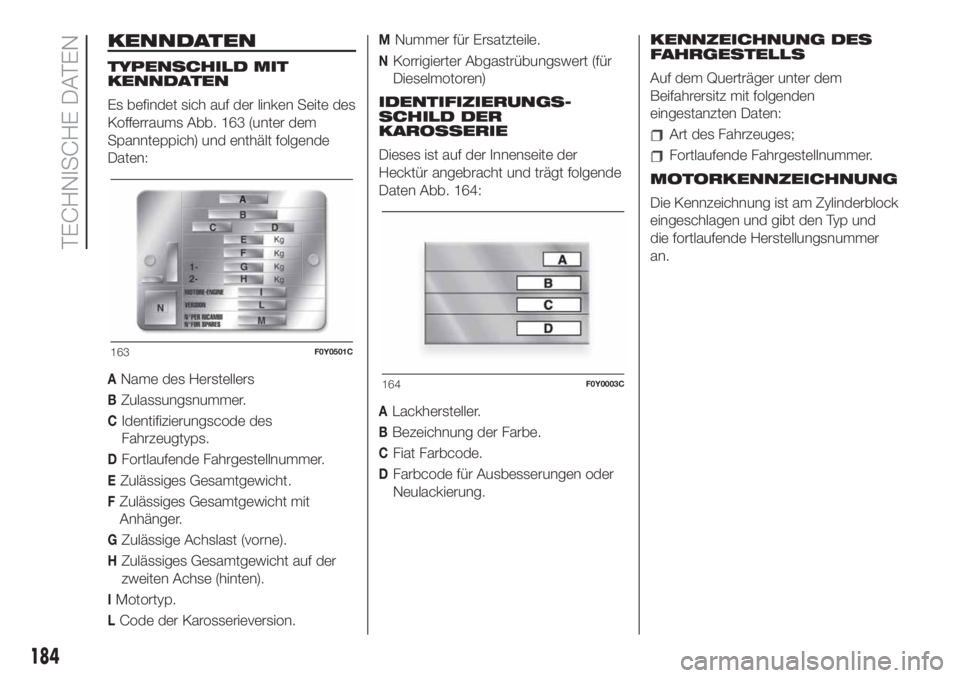

KENNDATEN
TYPENSCHILD MIT
KENNDATEN
Es befindet sich auf der linken Seite des
Kofferraums Abb. 163 (unter dem
Spannteppich) und enthält folgende
Daten:
AName des Herstellers
BZulassungsnummer.
CIdentifizierungscode des
Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZulässiges Gesamtgewicht mit
Anhänger.
GZulässige Achslast (vorne).
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für
Dieselmotoren)
IDENTIFIZIERUNGS-
SCHILD DER
KAROSSERIE
Dieses ist auf der Innenseite der
Hecktür angebracht und trägt folgende
Daten Abb. 164:
ALackhersteller.
BBezeichnung der Farbe.
CFiat Farbcode.
DFarbcode für Ausbesserungen oder
Neulackierung.KENNZEICHNUNG DES
FAHRGESTELLS
Auf dem Querträger unter dem
Beifahrersitz mit folgenden
eingestanzten Daten:
Art des Fahrzeuges;
Fortlaufende Fahrgestellnummer.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und
die fortlaufende Herstellungsnummer
an.
163F0Y0501C
164F0Y0003C
184
TECHNISCHE DATEN

MOTOR
Versionen 1.4 16V 95 PS
Typencode 843A1000
ZyklusOtto
Zylinderzahl und Anordnung 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0
Gesamthubraum (cm³) 1368
Verdichtungsverhältnis 11 ± 0,2
Max. Leistung (EWG) (kW) 70
Max. Leistung (EWG) (PS) 95
Entsprechende Drehzahl (U/min) 6000
Max. Drehmoment (EWG) (Nm) 127
Maximales Drehmoment (EWG)
(kgm)12,9
Entsprechende Drehzahl (U/min) 4500
Zündkerzen NGK DCPR7E-N-10
Kraftstoff Bleifreies Benzin 95 ROZ (Spezifikation EN228)
Umweltschutzstufe Euro 6
185

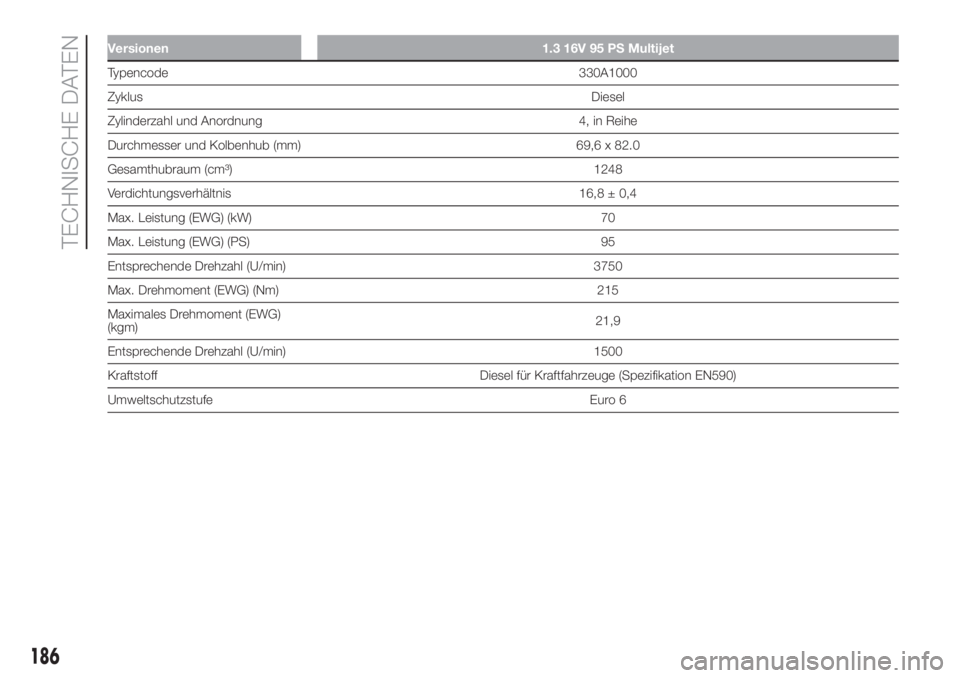

Versionen 1.3 16V 95 PS Multijet
Typencode 330A1000
ZyklusDiesel
Zylinderzahl und Anordnung 4, in Reihe
Durchmesser und Kolbenhub (mm) 69,6 x 82.0
Gesamthubraum (cm³) 1248
Verdichtungsverhältnis 16,8 ± 0,4
Max. Leistung (EWG) (kW) 70
Max. Leistung (EWG) (PS) 95
Entsprechende Drehzahl (U/min) 3750
Max. Drehmoment (EWG) (Nm) 215
Maximales Drehmoment (EWG)
(kgm)21,9
Entsprechende Drehzahl (U/min) 1500
Kraftstoff Diesel für Kraftfahrzeuge (Spezifikation EN590)
Umweltschutzstufe Euro 6
186
TECHNISCHE DATEN

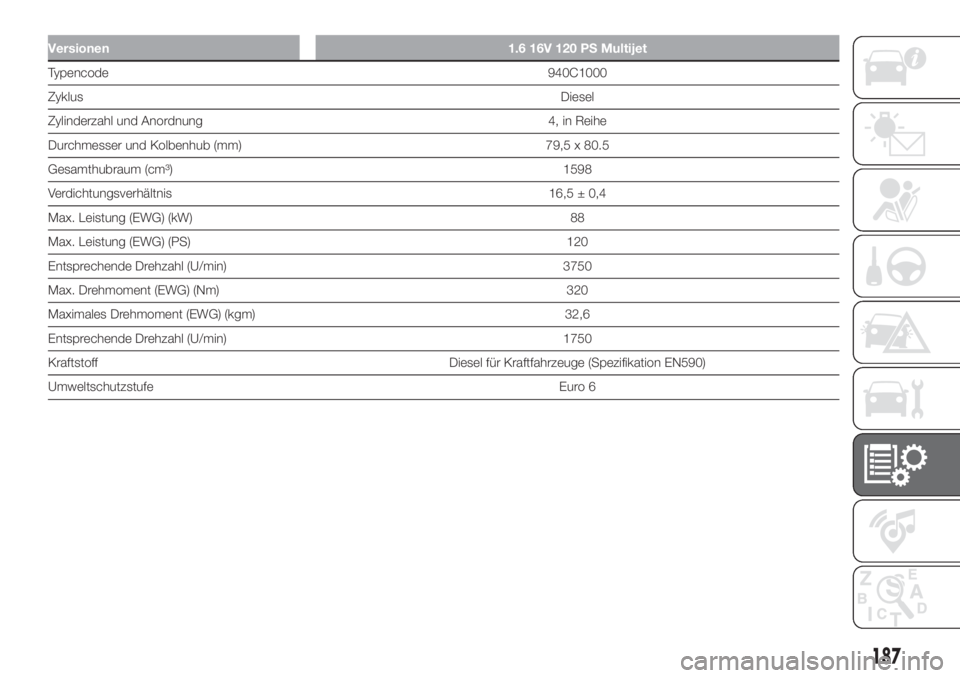

Versionen 1.6 16V 120 PS Multijet
Typencode940C1000
ZyklusDiesel
Zylinderzahl und Anordnung 4, in Reihe
Durchmesser und Kolbenhub (mm) 79,5 x 80.5
Gesamthubraum (cm³) 1598
Verdichtungsverhältnis 16,5 ± 0,4
Max. Leistung (EWG) (kW) 88
Max. Leistung (EWG) (PS) 120
Entsprechende Drehzahl (U/min) 3750
Max. Drehmoment (EWG) (Nm) 320
Maximales Drehmoment (EWG) (kgm) 32,6
Entsprechende Drehzahl (U/min) 1750
Kraftstoff Diesel für Kraftfahrzeuge (Spezifikation EN590)
Umweltschutzstufe Euro 6
187

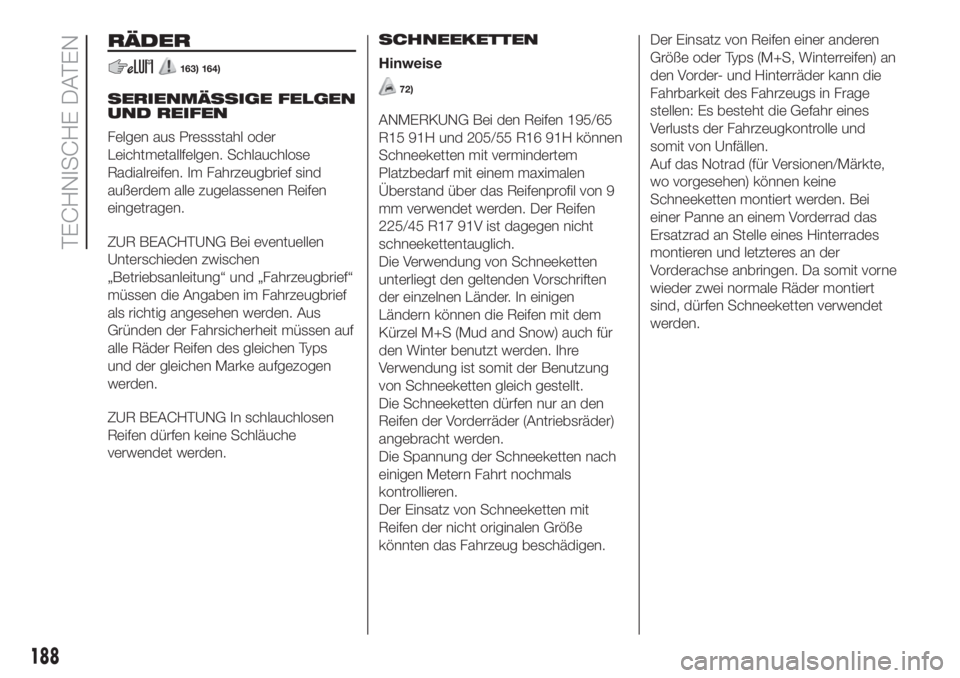

RÄDER
163) 164)
SERIENMÄSSIGE FELGEN
UND REIFEN
Felgen aus Pressstahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen
„Betriebsanleitung“ und „Fahrzeugbrief“
müssen die Angaben im Fahrzeugbrief
als richtig angesehen werden. Aus
Gründen der Fahrsicherheit müssen auf
alle Räder Reifen des gleichen Typs
und der gleichen Marke aufgezogen
werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche
verwendet werden.SCHNEEKETTEN
Hinweise72)
ANMERKUNG Bei den Reifen 195/65
R15 91H und 205/55 R16 91H können
Schneeketten mit vermindertem
Platzbedarf mit einem maximalen
Überstand über das Reifenprofil von 9
mm verwendet werden. Der Reifen
225/45 R17 91V ist dagegen nicht
schneekettentauglich.
Die Verwendung von Schneeketten
unterliegt den geltenden Vorschriften
der einzelnen Länder. In einigen
Ländern können die Reifen mit dem
Kürzel M+S (Mud and Snow) auch für
den Winter benutzt werden. Ihre
Verwendung ist somit der Benutzung
von Schneeketten gleich gestellt.
Die Schneeketten dürfen nur an den
Reifen der Vorderräder (Antriebsräder)
angebracht werden.
Die Spannung der Schneeketten nach
einigen Metern Fahrt nochmals
kontrollieren.
Der Einsatz von Schneeketten mit
Reifen der nicht originalen Größe
könnten das Fahrzeug beschädigen.Der Einsatz von Reifen einer anderen
Größe oder Typs (M+S, Winterreifen) an
den Vorder- und Hinterräder kann die
Fahrbarkeit des Fahrzeugs in Frage
stellen: Es besteht die Gefahr eines
Verlusts der Fahrzeugkontrolle und
somit von Unfällen.
Auf das Notrad (für Versionen/Märkte,
wo vorgesehen) können keine
Schneeketten montiert werden. Bei
einer Panne an einem Vorderrad das
Ersatzrad an Stelle eines Hinterrades
montieren und letzteres an der
Vorderachse anbringen. Da somit vorne
wieder zwei normale Räder montiert
sind, dürfen Schneeketten verwendet
werden.
188
TECHNISCHE DATEN

Versionen 500L
Versionen Felgen Reifen WinterreifenNotrad(*)Felge -
Reifen
1.4 16V 95 PS6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Für Versionen/Märkte, wo vorgesehen
189

.

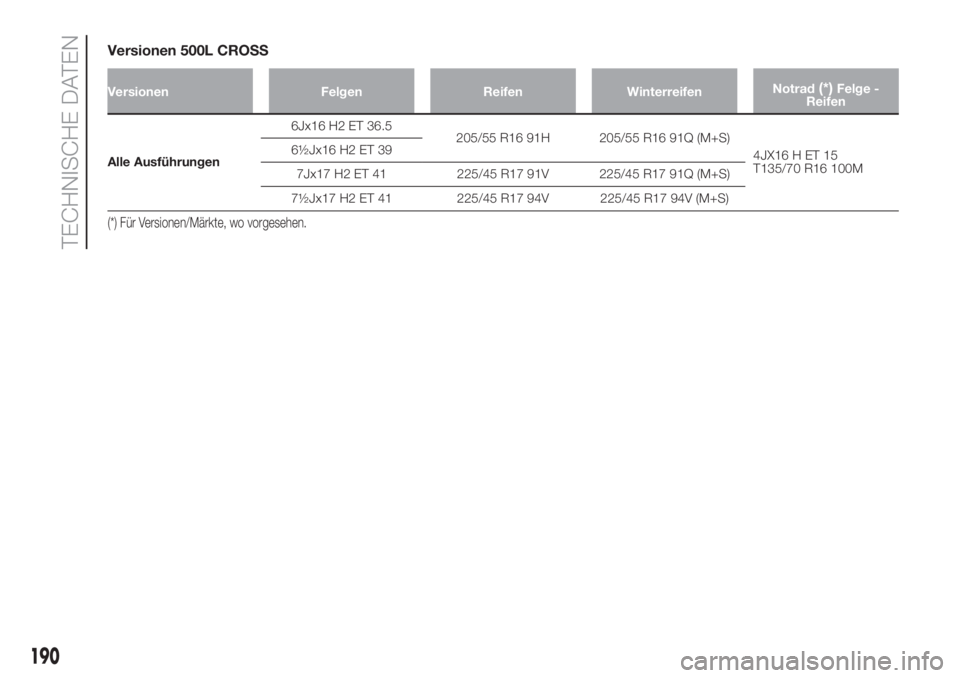

Versionen 500L CROSS
Versionen Felgen Reifen WinterreifenNotrad(*)Felge -
Reifen
Alle Ausführungen6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225/45 R17 94V (M+S)
(*) Für Versionen/Märkte, wo vorgesehen.
