2019 FIAT 500L Betriebsanleitung (in German)

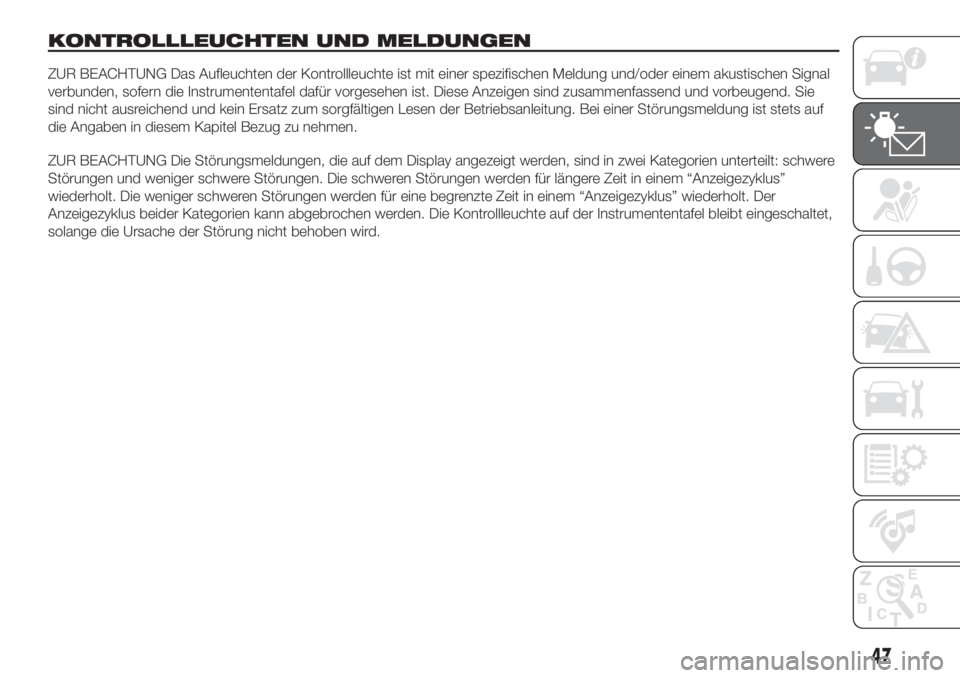

KONTROLLLEUCHTEN UND MELDUNGEN
ZUR BEACHTUNG Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung und/oder einem akustischen Signal
verbunden, sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie
sind nicht ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf
die Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display angezeigt werden, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem “Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem “Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
47

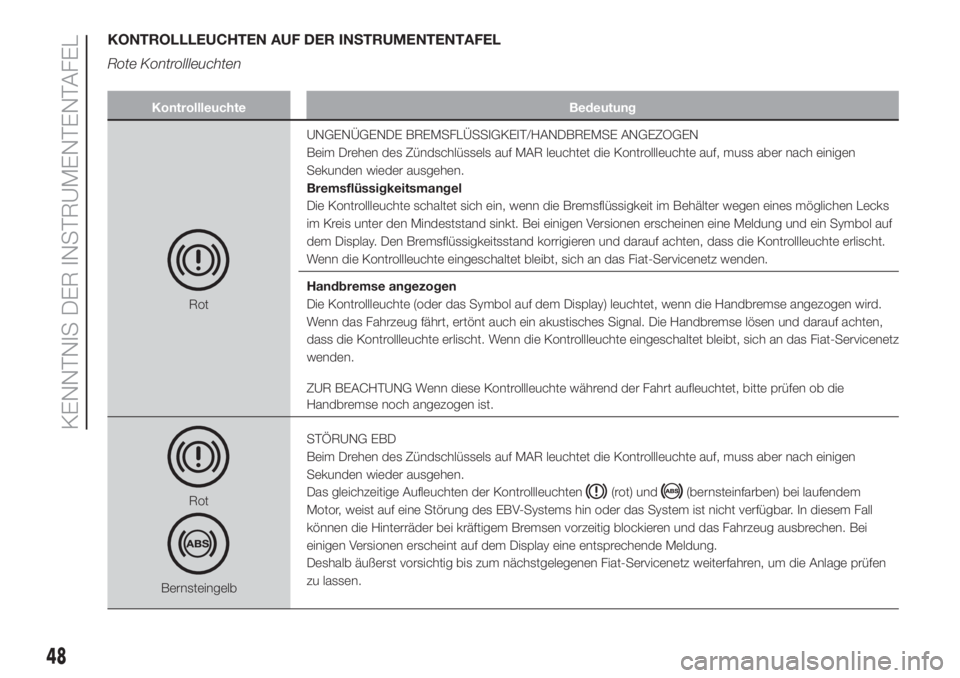

KONTROLLLEUCHTEN AUF DER INSTRUMENTENTAFEL
Rote Kontrollleuchten
Kontrollleuchte Bedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE ANGEZOGEN
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Bei einigen Versionen erscheinen eine Meldung und ein Symbol auf
dem Display. Den Bremsflüssigkeitsstand korrigieren und darauf achten, dass die Kontrollleuchte erlischt.
Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz wenden.
Handbremse angezogen
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet, wenn die Handbremse angezogen wird.
Wenn das Fahrzeug fährt, ertönt auch ein akustisches Signal. Die Handbremse lösen und darauf achten,
dass die Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz
wenden.
ZUR BEACHTUNG Wenn diese Kontrollleuchte während der Fahrt aufleuchtet, bitte prüfen ob die
Handbremse noch angezogen ist.
Rot
BernsteingelbSTÖRUNG EBD
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Das gleichzeitige Aufleuchten der Kontrollleuchten
(rot) und(bernsteinfarben) bei laufendem
Motor, weist auf eine Störung des EBV-Systems hin oder das System ist nicht verfügbar. In diesem Fall
können die Hinterräder bei kräftigem Bremsen vorzeitig blockieren und das Fahrzeug ausbrechen. Bei
einigen Versionen erscheint auf dem Display eine entsprechende Meldung.
Deshalb äußerst vorsichtig bis zum nächstgelegenen Fiat-Servicenetz weiterfahren, um die Anlage prüfen
zu lassen.
48
KENNTNIS DER INSTRUMENTENTAFEL

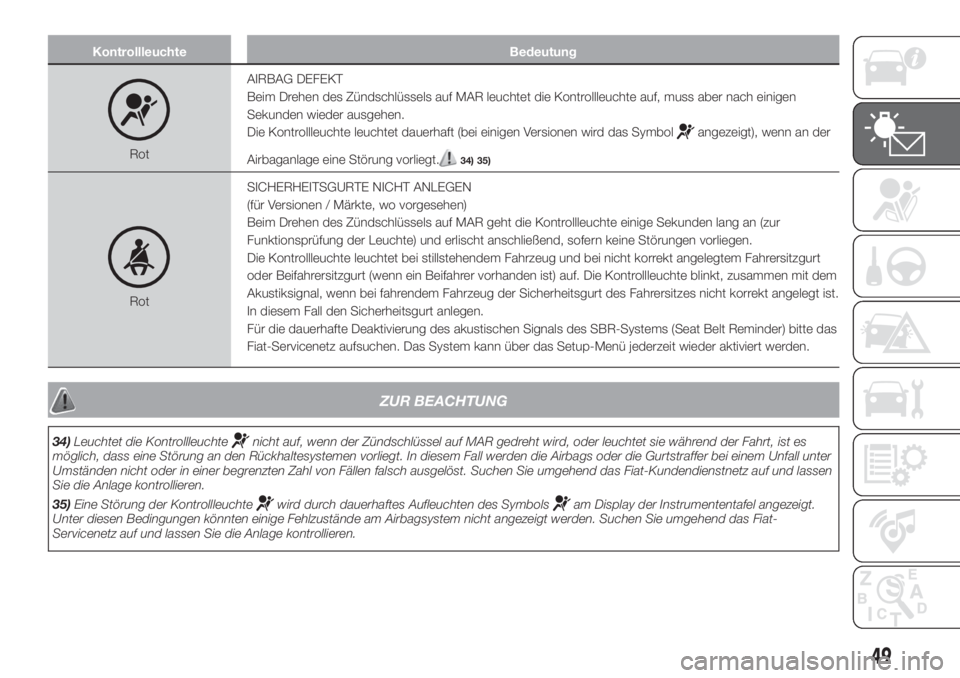

Kontrollleuchte Bedeutung
RotAIRBAG DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet dauerhaft (bei einigen Versionen wird das Symbol
angezeigt), wenn an der
Airbaganlage eine Störung vorliegt.
34) 35)
RotSICHERHEITSGURTE NICHT ANLEGEN
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR geht die Kontrollleuchte einige Sekunden lang an (zur
Funktionsprüfung der Leuchte) und erlischt anschließend, sofern keine Störungen vorliegen.
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitzgurt
oder Beifahrersitzgurt (wenn ein Beifahrer vorhanden ist) auf. Die Kontrollleuchte blinkt, zusammen mit dem
Akustiksignal, wenn bei fahrendem Fahrzeug der Sicherheitsgurt des Fahrersitzes nicht korrekt angelegt ist.
In diesem Fall den Sicherheitsgurt anlegen.
Für die dauerhafte Deaktivierung des akustischen Signals des SBR-Systems (Seat Belt Reminder) bitte das
Fiat-Servicenetz aufsuchen. Das System kann über das Setup-Menü jederzeit wieder aktiviert werden.
ZUR BEACHTUNG
34)Leuchtet die Kontrollleuchtenicht auf, wenn der Zündschlüssel auf MAR gedreht wird, oder leuchtet sie während der Fahrt, ist es
möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Suchen Sie umgehend das Fiat-Kundendienstnetz auf und lassen
Sie die Anlage kontrollieren.
35)Eine Störung der Kontrollleuchte
wird durch dauerhaftes Aufleuchten des Symbolsam Display der Instrumententafel angezeigt.
Unter diesen Bedingungen könnten einige Fehlzustände am Airbagsystem nicht angezeigt werden. Suchen Sie umgehend das Fiat-
Servicenetz auf und lassen Sie die Anlage kontrollieren.
49

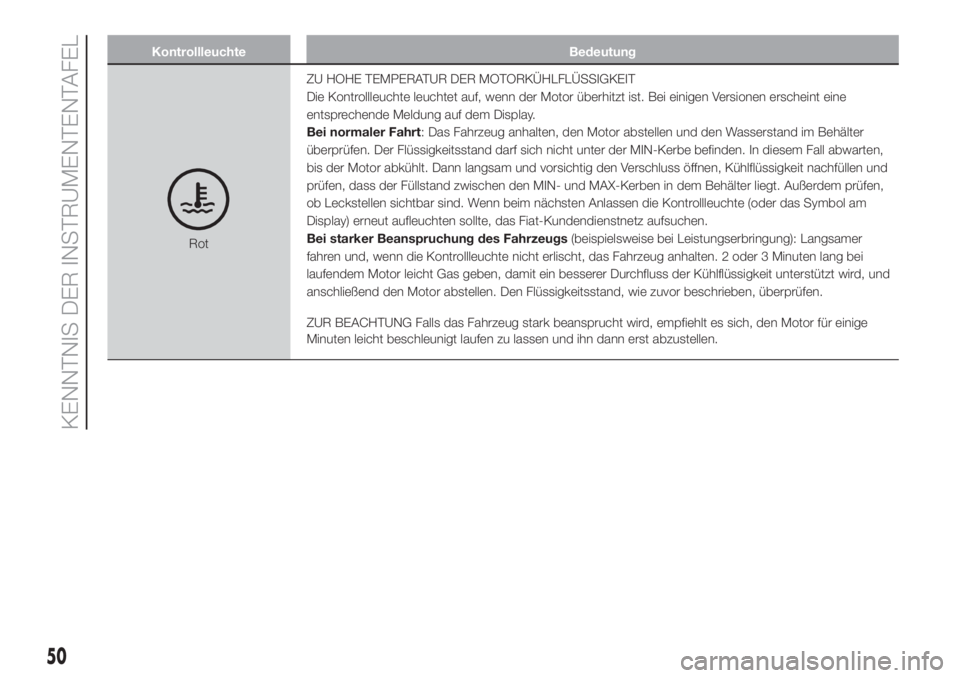

Kontrollleuchte Bedeutung
RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Die Kontrollleuchte leuchtet auf, wenn der Motor überhitzt ist. Bei einigen Versionen erscheint eine
entsprechende Meldung auf dem Display.
Bei normaler Fahrt: Das Fahrzeug anhalten, den Motor abstellen und den Wasserstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen,
ob Leckstellen sichtbar sind. Wenn beim nächsten Anlassen die Kontrollleuchte (oder das Symbol am
Display) erneut aufleuchten sollte, das Fiat-Kundendienstnetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird, empfiehlt es sich, den Motor für einige
Minuten leicht beschleunigt laufen zu lassen und ihn dann erst abzustellen.
50
KENNTNIS DER INSTRUMENTENTAFEL

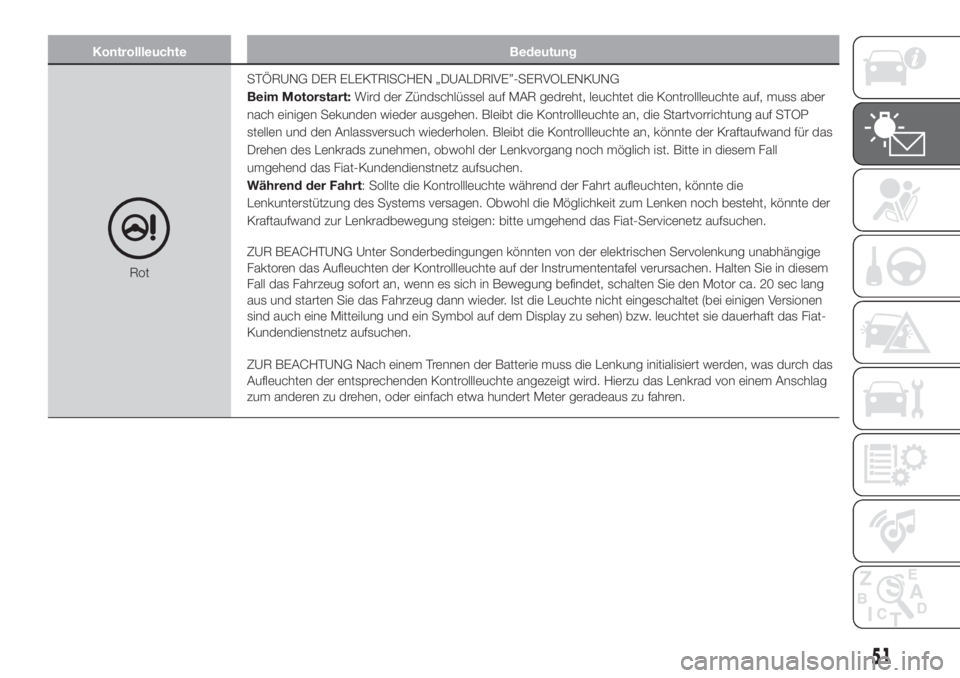

Kontrollleuchte Bedeutung
RotSTÖRUNG DER ELEKTRISCHEN „DUALDRIVE”-SERVOLENKUNG
Beim Motorstart:Wird der Zündschlüssel auf MAR gedreht, leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte an, die Startvorrichtung auf STOP
stellen und den Anlassversuch wiederholen. Bleibt die Kontrollleuchte an, könnte der Kraftaufwand für das
Drehen des Lenkrads zunehmen, obwohl der Lenkvorgang noch möglich ist. Bitte in diesem Fall
umgehend das Fiat-Kundendienstnetz aufsuchen.
Während der Fahrt: Sollte die Kontrollleuchte während der Fahrt aufleuchten, könnte die
Lenkunterstützung des Systems versagen. Obwohl die Möglichkeit zum Lenken noch besteht, könnte der
Kraftaufwand zur Lenkradbewegung steigen: bitte umgehend das Fiat-Servicenetz aufsuchen.
ZUR BEACHTUNG Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige
Faktoren das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem
Fall das Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 sec lang
aus und starten Sie das Fahrzeug dann wieder. Ist die Leuchte nicht eingeschaltet (bei einigen Versionen
sind auch eine Mitteilung und ein Symbol auf dem Display zu sehen) bzw. leuchtet sie dauerhaft das Fiat-
Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Hierzu das Lenkrad von einem Anschlag
zum anderen zu drehen, oder einfach etwa hundert Meter geradeaus zu fahren.
51

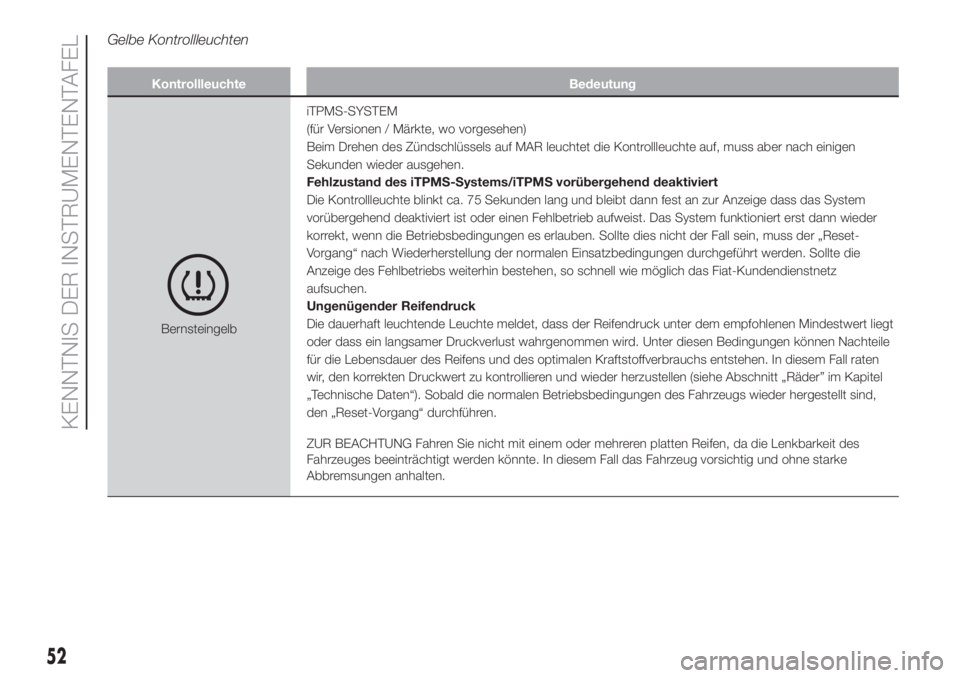

Gelbe Kontrollleuchten
Kontrollleuchte Bedeutung
BernsteingelbiTPMS-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an zur Anzeige dass das System
vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist. Das System funktioniert erst dann wieder
korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies nicht der Fall sein, muss der „Reset-
Vorgang“ nach Wiederherstellung der normalen Einsatzbedingungen durchgeführt werden. Sollte die
Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Fiat-Kundendienstnetz
aufsuchen.
Ungenügender Reifendruck
Die dauerhaft leuchtende Leuchte meldet, dass der Reifendruck unter dem empfohlenen Mindestwert liegt
oder dass ein langsamer Druckverlust wahrgenommen wird. Unter diesen Bedingungen können Nachteile
für die Lebensdauer des Reifens und des optimalen Kraftstoffverbrauchs entstehen. In diesem Fall raten
wir, den korrekten Druckwert zu kontrollieren und wieder herzustellen (siehe Abschnitt „Räder” im Kapitel
„Technische Daten“). Sobald die normalen Betriebsbedingungen des Fahrzeugs wieder hergestellt sind,
den „Reset-Vorgang“ durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
52
KENNTNIS DER INSTRUMENTENTAFEL

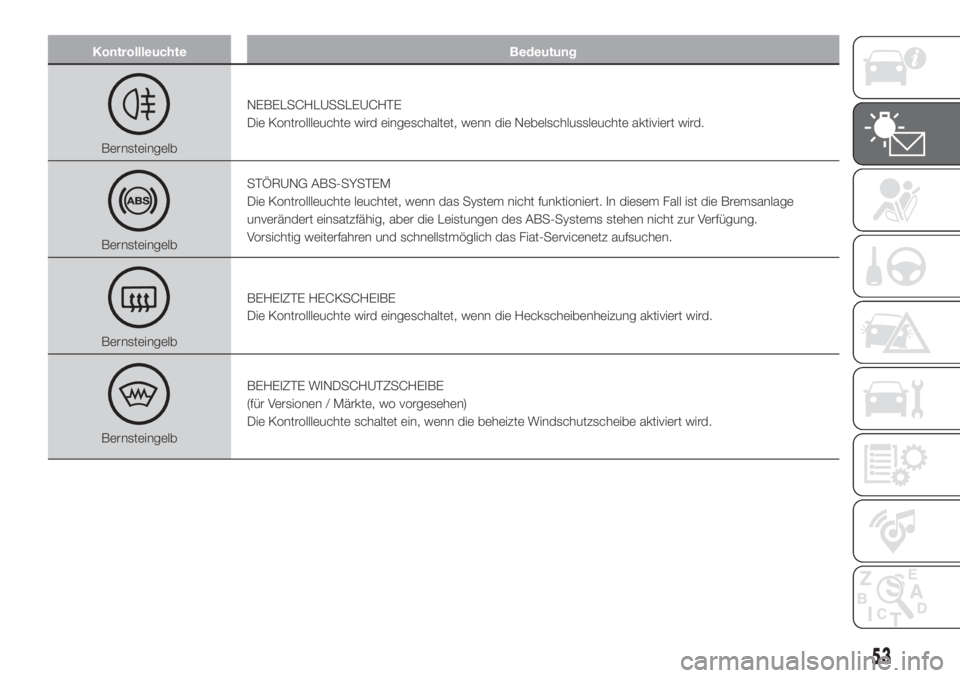

Kontrollleuchte Bedeutung
BernsteingelbNEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
BernsteingelbSTÖRUNG ABS-SYSTEM
Die Kontrollleuchte leuchtet, wenn das System nicht funktioniert. In diesem Fall ist die Bremsanlage
unverändert einsatzfähig, aber die Leistungen des ABS-Systems stehen nicht zur Verfügung.
Vorsichtig weiterfahren und schnellstmöglich das Fiat-Servicenetz aufsuchen.
BernsteingelbBEHEIZTE HECKSCHEIBE
Die Kontrollleuchte wird eingeschaltet, wenn die Heckscheibenheizung aktiviert wird.
BernsteingelbBEHEIZTE WINDSCHUTZSCHEIBE
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet ein, wenn die beheizte Windschutzscheibe aktiviert wird.
53

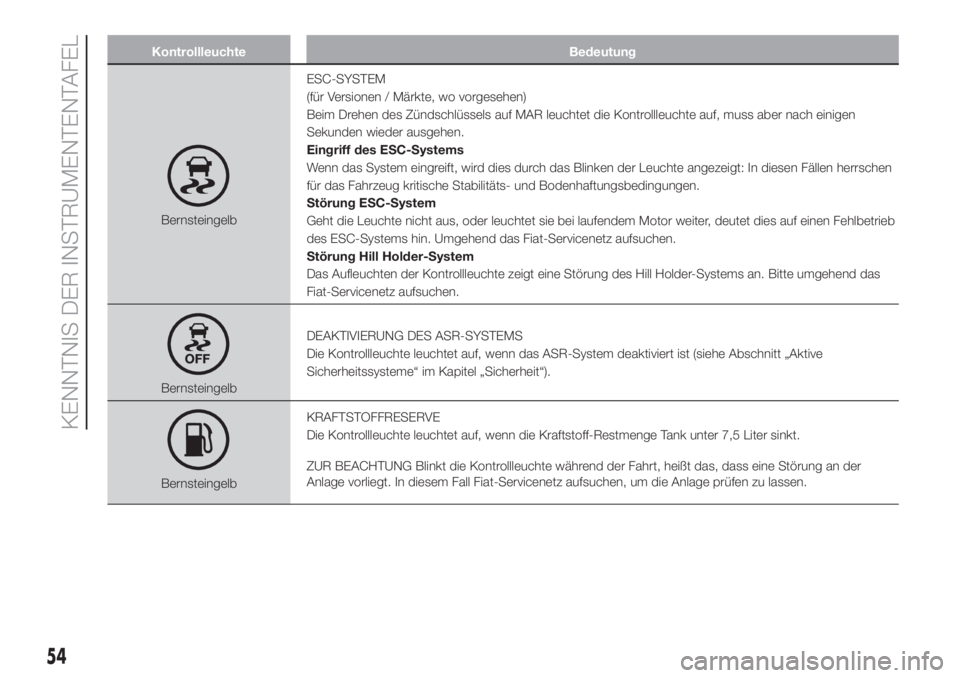

Kontrollleuchte Bedeutung
BernsteingelbESC-SYSTEM
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Eingriff des ESC-Systems
Wenn das System eingreift, wird dies durch das Blinken der Leuchte angezeigt: In diesen Fällen herrschen
für das Fahrzeug kritische Stabilitäts- und Bodenhaftungsbedingungen.
Störung ESC-System
Geht die Leuchte nicht aus, oder leuchtet sie bei laufendem Motor weiter, deutet dies auf einen Fehlbetrieb
des ESC-Systems hin. Umgehend das Fiat-Servicenetz aufsuchen.
Störung Hill Holder-System
Das Aufleuchten der Kontrollleuchte zeigt eine Störung des Hill Holder-Systems an. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
BernsteingelbDEAKTIVIERUNG DES ASR-SYSTEMS
Die Kontrollleuchte leuchtet auf, wenn das ASR-System deaktiviert ist (siehe Abschnitt „Aktive
Sicherheitssysteme“ im Kapitel „Sicherheit“).
BernsteingelbKRAFTSTOFFRESERVE
Die Kontrollleuchte leuchtet auf, wenn die Kraftstoff-Restmenge Tank unter 7,5 Liter sinkt.
ZUR BEACHTUNG Blinkt die Kontrollleuchte während der Fahrt, heißt das, dass eine Störung an der
Anlage vorliegt. In diesem Fall Fiat-Servicenetz aufsuchen, um die Anlage prüfen zu lassen.
54
