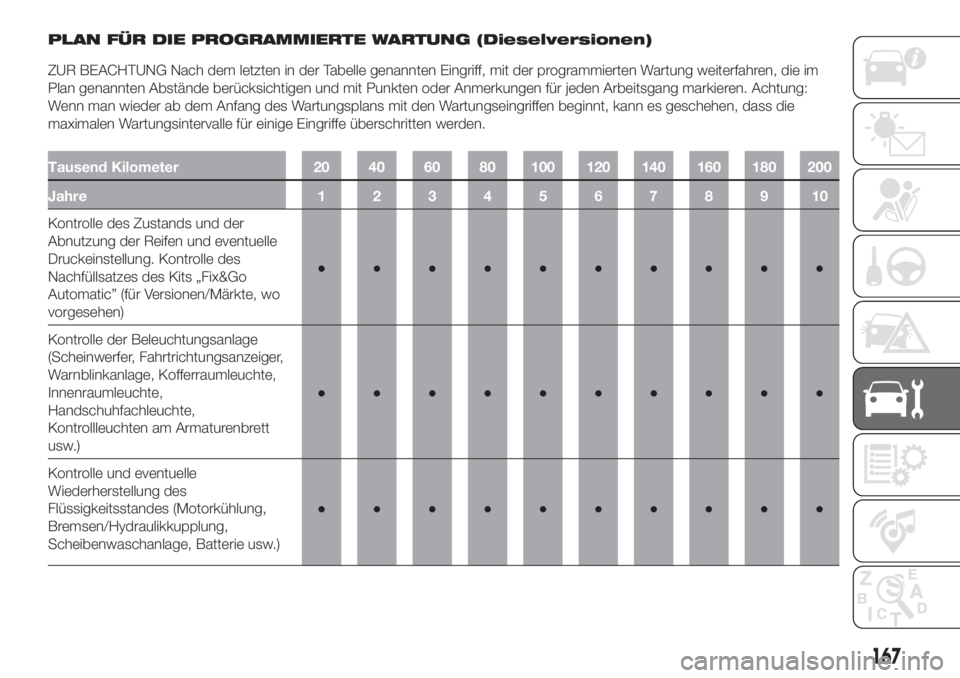

PLAN FÜR DIE PROGRAMMIERTE WARTUNG (Dieselversionen)
ZUR BEACHTUNG Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im
Plan genannten Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren. Achtung:
Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die
maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der
Abnutzung der Reifen und eventuelle
Druckeinstellung. Kontrolle des
Nachfüllsatzes des Kits „Fix&Go
Automatic” (für Versionen/Märkte, wo
vorgesehen)●●●●●●●●●●
Kontrolle der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte,
Innenraumleuchte,
Handschuhfachleuchte,
Kontrollleuchten am Armaturenbrett
usw.)●●●●●●●●●●
Kontrolle und eventuelle
Wiederherstellung des
Flüssigkeitsstandes (Motorkühlung,
Bremsen/Hydraulikkupplung,
Scheibenwaschanlage, Batterie usw.)●●●●●●●●●●
167

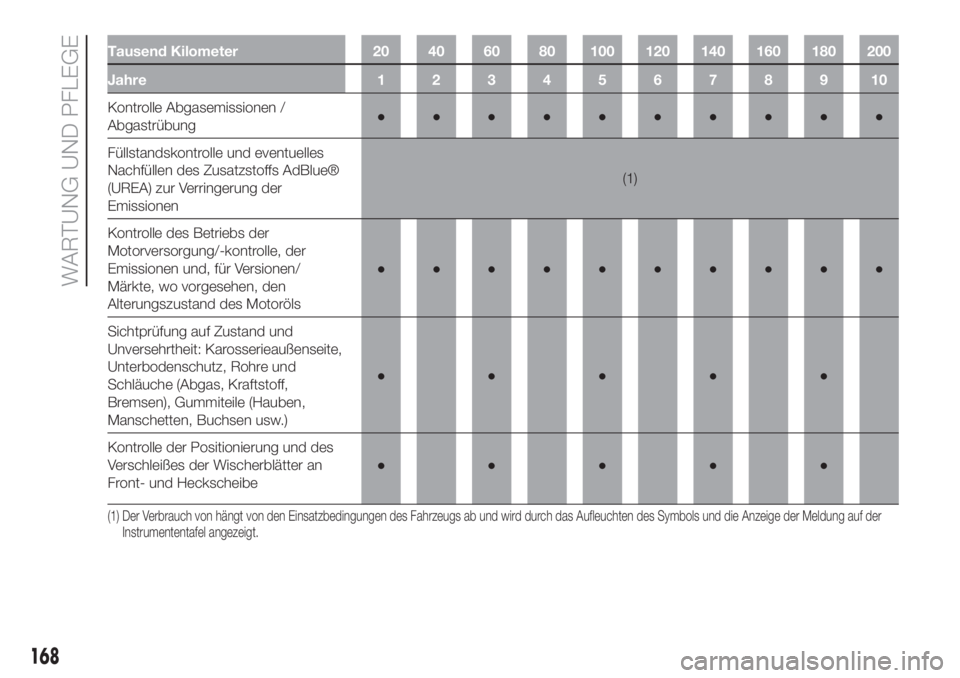

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle Abgasemissionen /
Abgastrübung●●●●●●●●●●
Füllstandskontrolle und eventuelles
Nachfüllen des Zusatzstoffs AdBlue®
(UREA) zur Verringerung der
Emissionen(1)
Kontrolle des Betriebs der
Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/
Märkte, wo vorgesehen, den
Alterungszustand des Motoröls●●●●●●●●●●
Sichtprüfung auf Zustand und
Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff,
Bremsen), Gummiteile (Hauben,
Manschetten, Buchsen usw.)●●●●●
Kontrolle der Positionierung und des
Verschleißes der Wischerblätter an
Front- und Heckscheibe●●●●●
(1) Der Verbrauch von hängt von den Einsatzbedingungen des Fahrzeugs ab und wird durch das Aufleuchten des Symbols und die Anzeige der Meldung auf der
Instrumententafel angezeigt.
168
WARTUNG UND PFLEGE

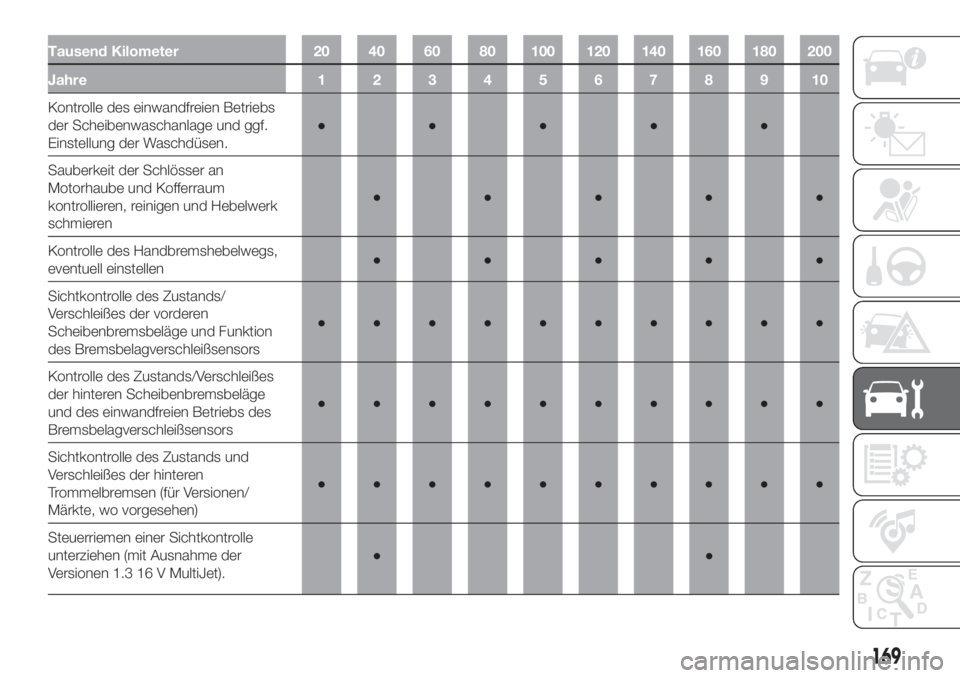

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des einwandfreien Betriebs
der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Sauberkeit der Schlösser an
Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk
schmieren●●●●●
Kontrolle des Handbremshebelwegs,
eventuell einstellen●●●●●
Sichtkontrolle des Zustands/
Verschleißes der vorderen
Scheibenbremsbeläge und Funktion
des Bremsbelagverschleißsensors●●●●●●●●●●
Kontrolle des Zustands/Verschleißes
der hinteren Scheibenbremsbeläge
und des einwandfreien Betriebs des
Bremsbelagverschleißsensors●●●●●●●●●●
Sichtkontrolle des Zustands und
Verschleißes der hinteren
Trommelbremsen (für Versionen/
Märkte, wo vorgesehen)●●●●●●●●●●
Steuerriemen einer Sichtkontrolle
unterziehen (mit Ausnahme der
Versionen 1.3 16 V MultiJet).●●
169

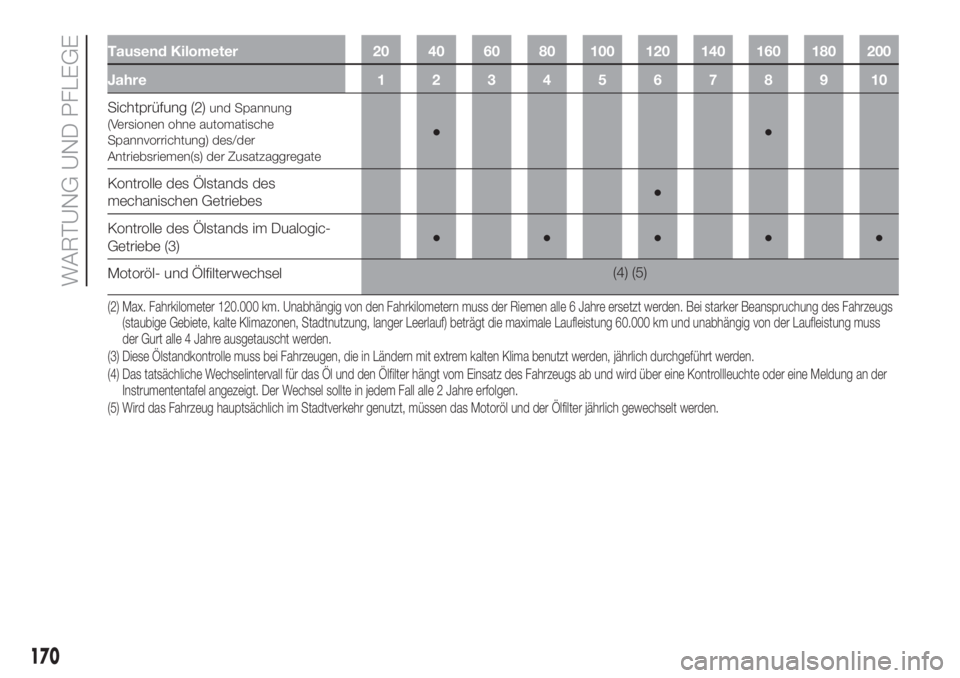

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Sichtprüfung (2)und Spannung
(Versionen ohne automatische
Spannvorrichtung) des/der
Antriebsriemen(s) der Zusatzaggregate
●●
Kontrolle des Ölstands des
mechanischen Getriebes●
Kontrolle des Ölstands im Dualogic-
Getriebe (3)●●●●●
Motoröl- und Ölfilterwechsel(4) (5)
(2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(3) Diese Ölstandkontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(4) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen.
(5) Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter jährlich gewechselt werden.
170
WARTUNG UND PFLEGE

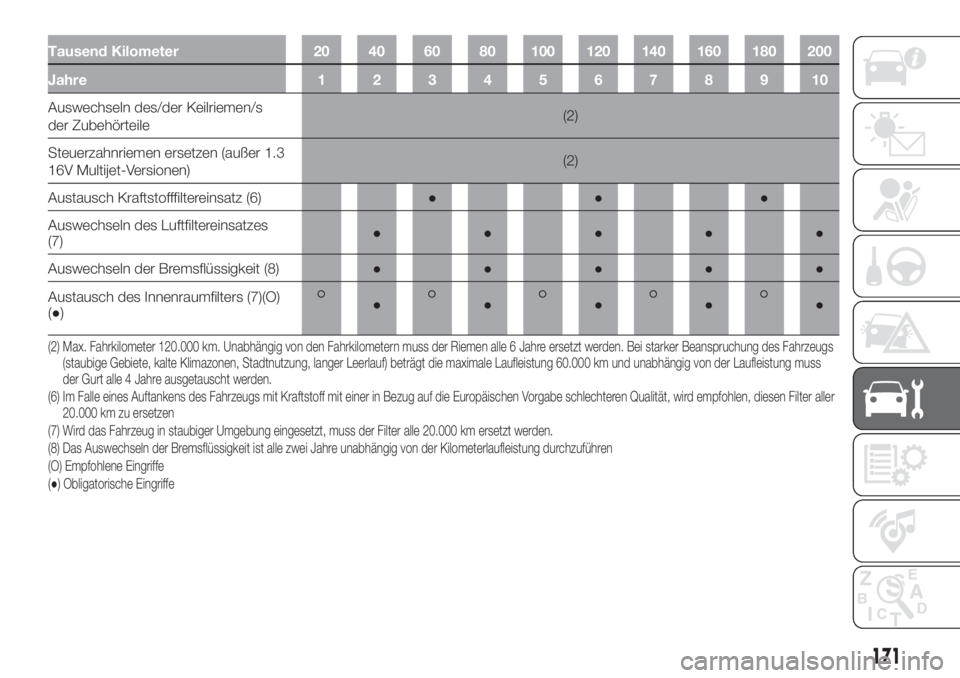

Tausend Kilometer 20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des/der Keilriemen/s
der Zubehörteile(2)
Steuerzahnriemen ersetzen (außer 1.3
16V Multijet-Versionen)(2)
Austausch Kraftstofffiltereinsatz (6)●●●
Auswechseln des Luftfiltereinsatzes
(7)●●●●●
Auswechseln der Bremsflüssigkeit (8)●●●●●
Austausch des Innenraumfilters (7)(O)
(●)
●●●●●
(2) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
(6) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
(7) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(8) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
171

MOTORRAUM
KONTROLLE DER
FÜLLSTÄNDE
145) 146) 147)58)
.

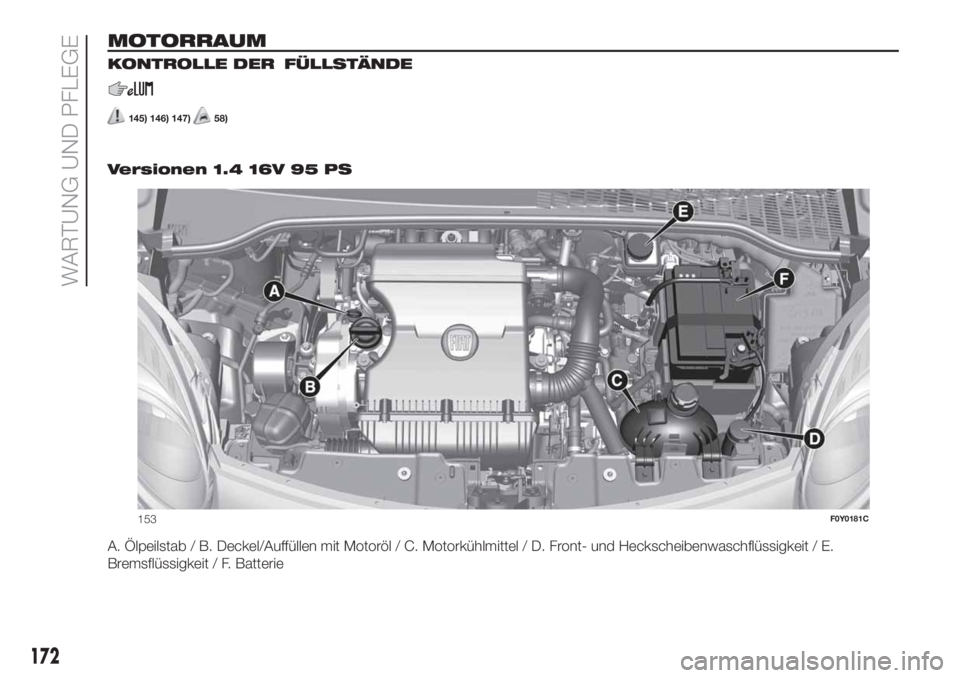

Versionen 1.4 16V 95 PS
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit / E.
Bremsflüssigkeit / F. Batterie
153F0Y0181C
172
WARTUNG UND PFLEGE

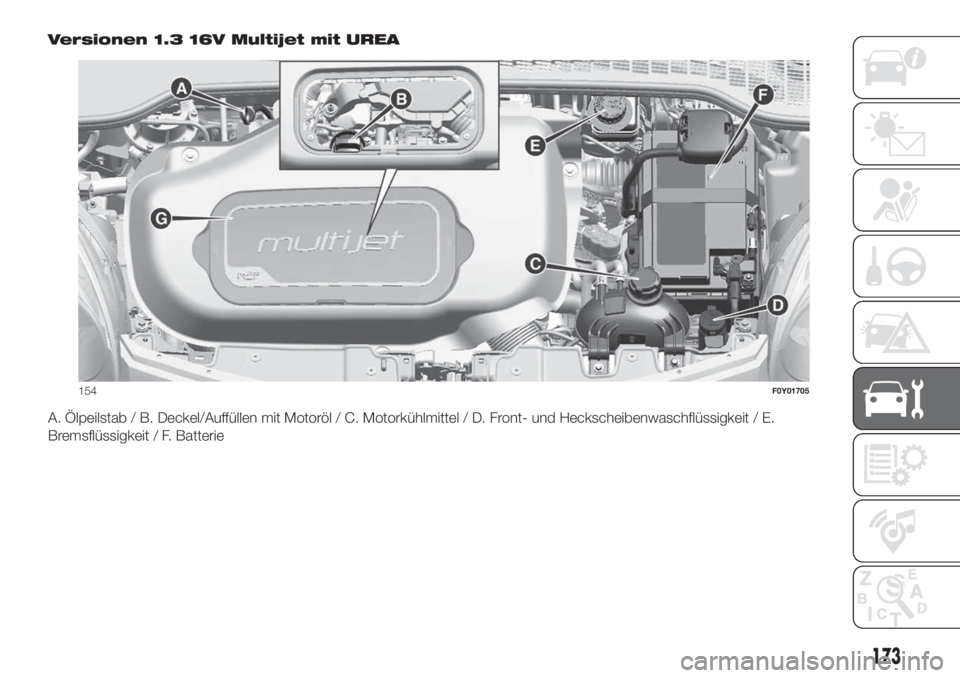

Versionen 1.3 16V Multijet mit UREA
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit / E.
Bremsflüssigkeit / F. Batterie
154F0Y01705
173

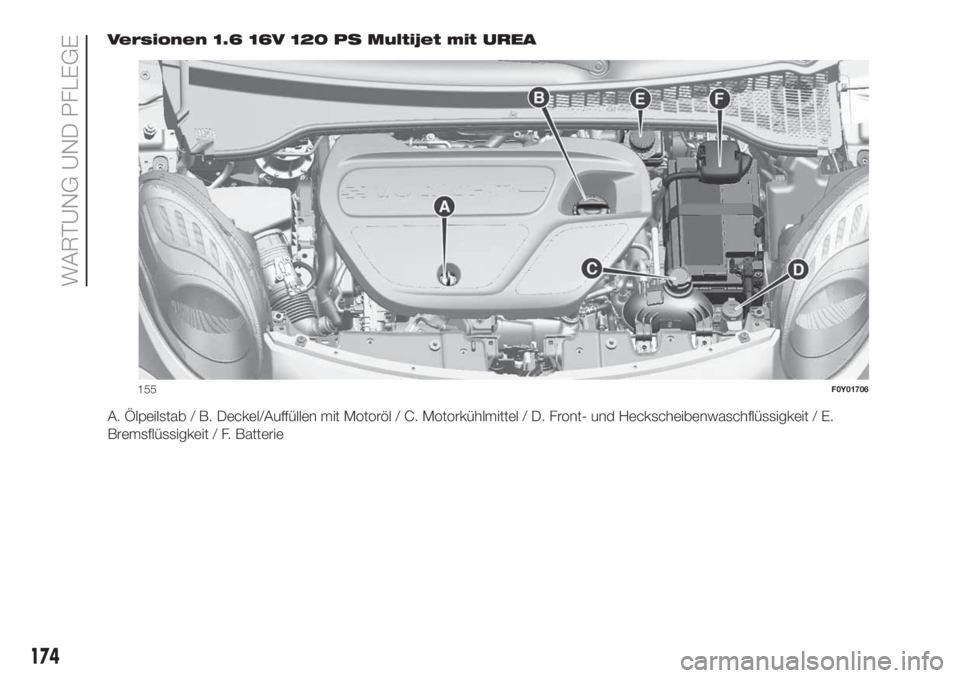

Versionen 1.6 16V 120 PS Multijet mit UREA
A. Ölpeilstab / B. Deckel/Auffüllen mit Motoröl / C. Motorkühlmittel / D. Front- und Heckscheibenwaschflüssigkeit / E.
Bremsflüssigkeit / F. Batterie
155F0Y01706
174
