2019 FIAT 500L Betriebsanleitung (in German)

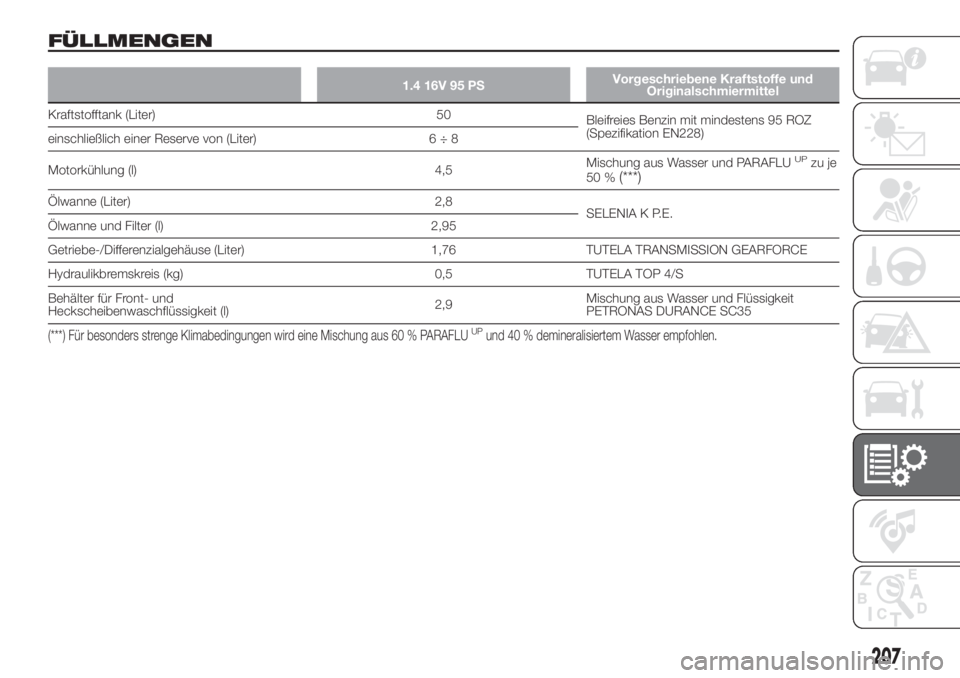

FÜLLMENGEN
1.4 16V 95 PSVorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 50
Bleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228)
einschließlich einer Reserve von (Liter) 6 ÷ 8
Motorkühlung (l) 4,5Mischung aus Wasser und PARAFLU
UPzu je
50 %(***)
Ölwanne (Liter) 2,8
SELENIA K P.E.
Ölwanne und Filter (l) 2,95
Getriebe-/Differenzialgehäuse (Liter) 1,76 TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreis (kg) 0,5 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,9Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
207

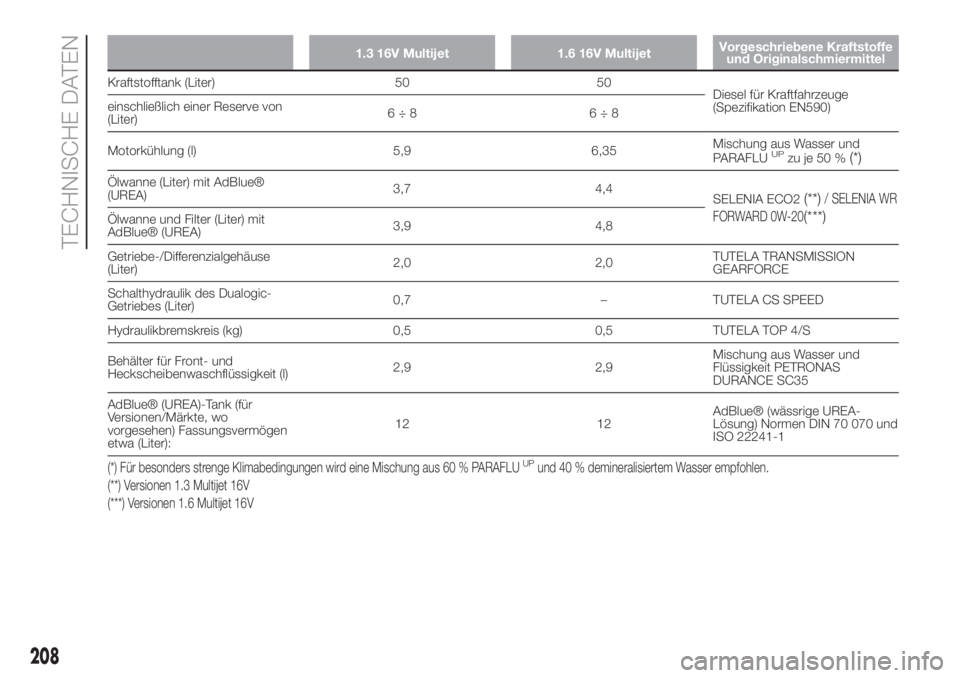

1.3 16V Multijet 1.6 16V MultijetVorgeschriebene Kraftstoffe
und Originalschmiermittel
Kraftstofftank (Liter) 50 50
Diesel für Kraftfahrzeuge
(Spezifikation EN590) einschließlich einer Reserve von
(Liter)6÷8 6÷8
Motorkühlung (l) 5,9 6,35Mischung aus Wasser und
PARAFLU
UPzu je 50 %(*)
Ölwanne (Liter) mit AdBlue®
(UREA)3,7 4,4
SELENIA ECO2
(**)/ SELENIA WR
FORWARD 0W-20
(***)Ölwanne und Filter (Liter) mit
AdBlue® (UREA)3,9 4,8
Getriebe-/Differenzialgehäuse
(Liter)2,0 2,0TUTELA TRANSMISSION
GEARFORCE
Schalthydraulik des Dualogic-
Getriebes (Liter)0,7 – TUTELA CS SPEED
Hydraulikbremskreis (kg) 0,5 0,5 TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,9 2,9Mischung aus Wasser und
Flüssigkeit PETRONAS
DURANCE SC35
AdBlue® (UREA)-Tank (für
Versionen/Märkte, wo
vorgesehen) Fassungsvermögen
etwa (Liter):12 12AdBlue® (wässrige UREA-
Lösung) Normen DIN 70 070 und
ISO 22241-1
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
(**) Versionen 1.3 Multijet 16V
(***) Versionen 1.6 Multijet 16V
208
TECHNISCHE DATEN

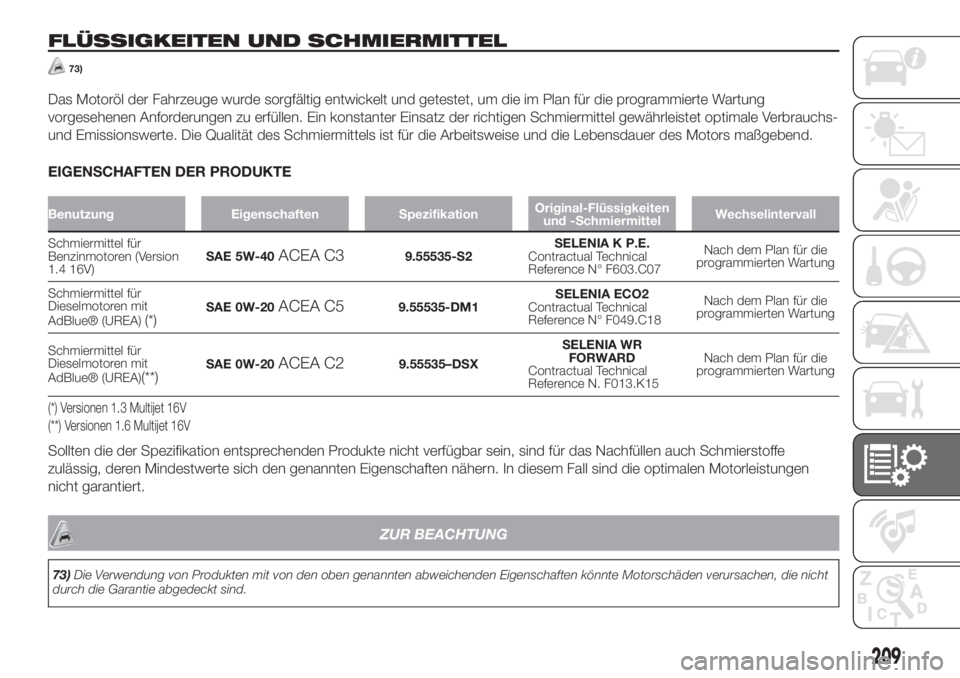

FLÜSSIGKEITEN UND SCHMIERMITTEL
73)
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise und die Lebensdauer des Motors maßgebend.
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren (Version
1.4 16V)SAE 5W-40ACEA C39.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren mit
AdBlue® (UREA)
(*)SAE 0W-20ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N° F049.C18Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Dieselmotoren mit
AdBlue® (UREA)
(**)SAE 0W-20ACEA C29.55535–DSXSELENIA WR
FORWARD
Contractual Technical
Reference N. F013.K15Nach dem Plan für die
programmierten Wartung
(*) Versionen 1.3 Multijet 16V
(**) Versionen 1.6 Multijet 16V
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
ZUR BEACHTUNG
73)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
209

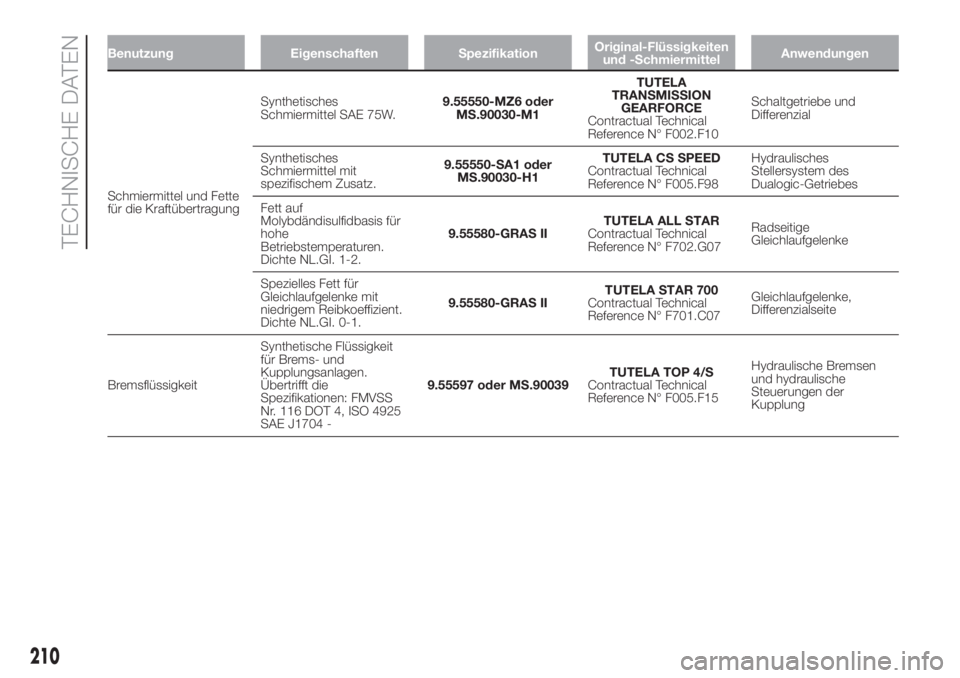

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und Fette
für die KraftübertragungSynthetisches
Schmiermittel SAE 75W.9.55550-MZ6 oder
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Synthetisches
Schmiermittel mit
spezifischem Zusatz.9.55550-SA1 oder
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Hydraulisches
Stellersystem des
Dualogic-Getriebes
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.
Dichte NL.GI. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO 4925
SAE J1704 -9.55597 oder MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
210
TECHNISCHE DATEN

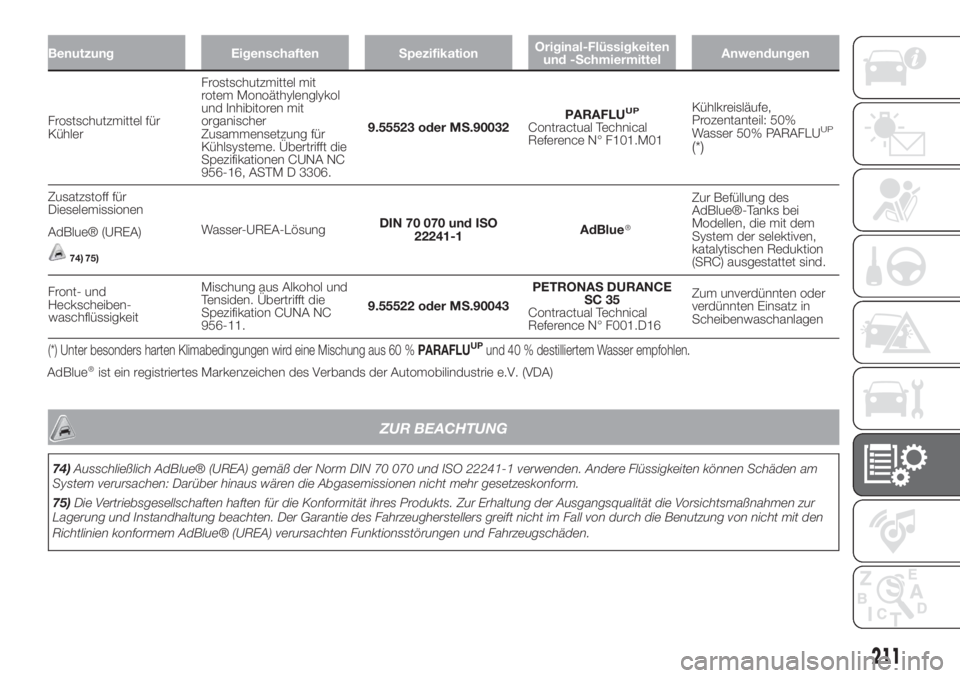

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523 oder MS.90032PARAFLUUP
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50%
Wasser 50% PARAFLUUP
(*)
Zusatzstoff für
Dieselemissionen
AdBlue® (UREA)
74)75)
Wasser-UREA-LösungDIN 70 070 und ISO
22241-1AdBlueZur Befüllung des
AdBlue®-Tanks bei
Modellen, die mit dem
System der selektiven,
katalytischen Reduktion
(SRC) ausgestattet sind.
Front- und
Heckscheiben-
waschflüssigkeitMischung aus Alkohol und
Tensiden. Übertrifft die
Spezifikation CUNA NC
956-11.9.55522 oder MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*) Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
ZUR BEACHTUNG
74)Ausschließlich AdBlue® (UREA) gemäß der Norm DIN 70 070 und ISO 22241-1 verwenden. Andere Flüssigkeiten können Schäden am
System verursachen: Darüber hinaus wären die Abgasemissionen nicht mehr gesetzeskonform.
75)Die Vertriebsgesellschaften haften für die Konformität ihres Produkts. Zur Erhaltung der Ausgangsqualität die Vorsichtsmaßnahmen zur
Lagerung und Instandhaltung beachten. Der Garantie des Fahrzeugherstellers greift nicht im Fall von durch die Benutzung von nicht mit den
Richtlinien konformem AdBlue® (UREA) verursachten Funktionsstörungen und Fahrzeugschäden.
211
AdBlue®ist ein registriertes Markenzeichen des Verbands der Automobilindustrie e.V. (VDA)
®

212
TECHNISCHE DATEN

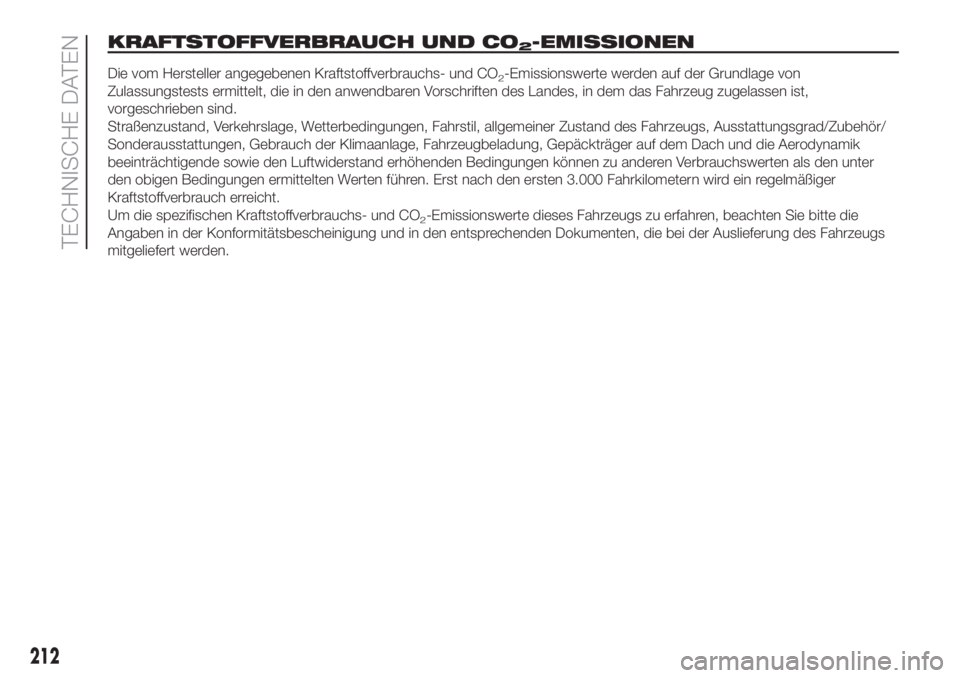

KRAFTSTOFFVERBRAUCH UND CO2-EMISSIONEN
Die vom Hersteller angegebenen Kraftstoffverbrauchs- und CO2-Emissionswerte werden auf der Grundlage von
Zulassungstests ermittelt, die in den anwendbaren Vorschriften des Landes, in dem das Fahrzeug zugelassen ist,
vorgeschrieben sind.
Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs, Ausstattungsgrad/Zubehör/
Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und die Aerodynamik
beeinträchtigende sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als den unter
den obigen Bedingungen ermittelten Werten führen. Erst nach den ersten 3.000 Fahrkilometern wird ein regelmäßiger
Kraftstoffverbrauch erreicht.
Um die spezifischen Kraftstoffverbrauchs- und CO
2-Emissionswerte dieses Fahrzeugs zu erfahren, beachten Sie bitte die
Angaben in der Konformitätsbescheinigung und in den entsprechenden Dokumenten, die bei der Auslieferung des Fahrzeugs
mitgeliefert werden.

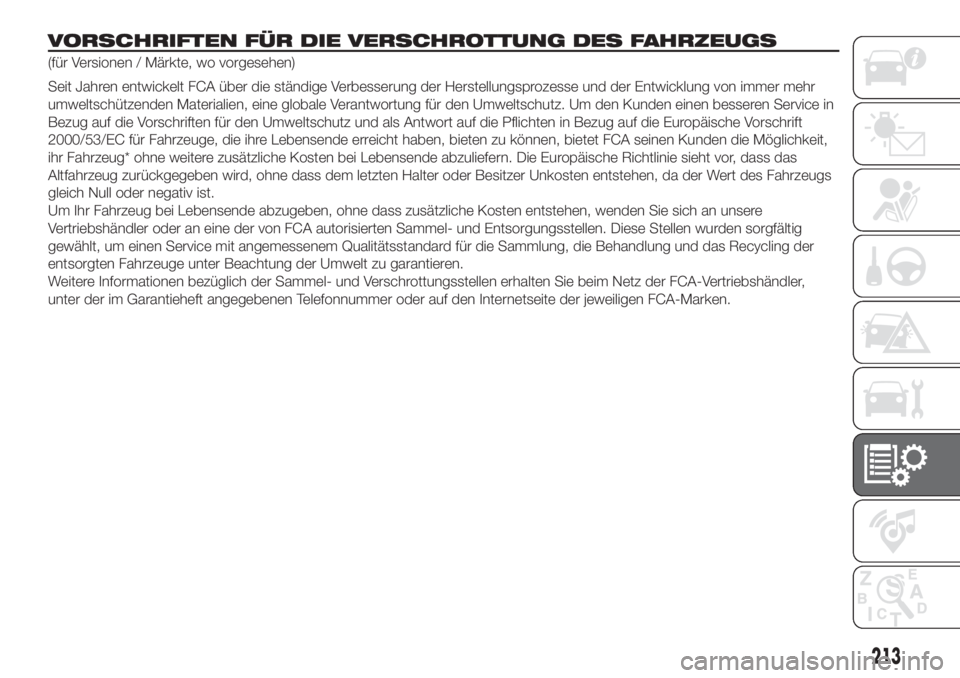

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(für Versionen / Märkte, wo vorgesehen)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug* ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler,
unter der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
213

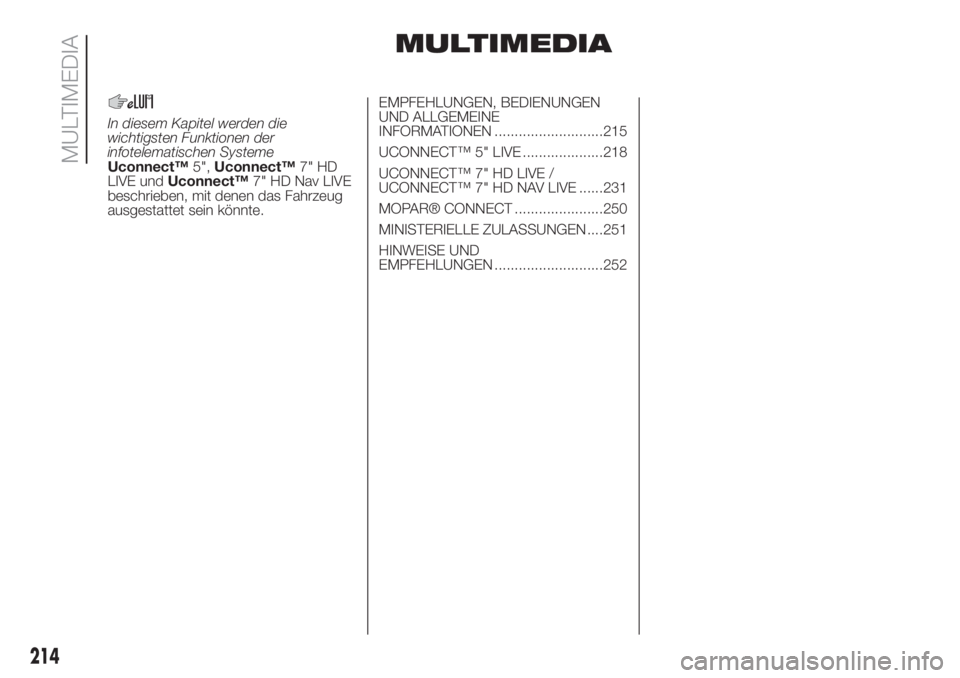

MULTIMEDIA
In diesem Kapitel werden die
wichtigsten Funktionen der
infotelematischen Systeme
Uconnect™5",Uconnect™7" HD
LIVE undUconnect™7" HD Nav LIVE
beschrieben, mit denen das Fahrzeug
ausgestattet sein könnte.EMPFEHLUNGEN, BEDIENUNGEN
UND ALLGEMEINE
INFORMATIONEN ...........................215
UCONNECT™ 5" LIVE ....................218
UCONNECT™ 7" HD LIVE /
UCONNECT™ 7" HD NAV LIVE ......231
MOPAR® CONNECT ......................250
MINISTERIELLE ZULASSUNGEN ....251
HINWEISE UND
EMPFEHLUNGEN ...........................252
214
MULTIMEDIA
