23

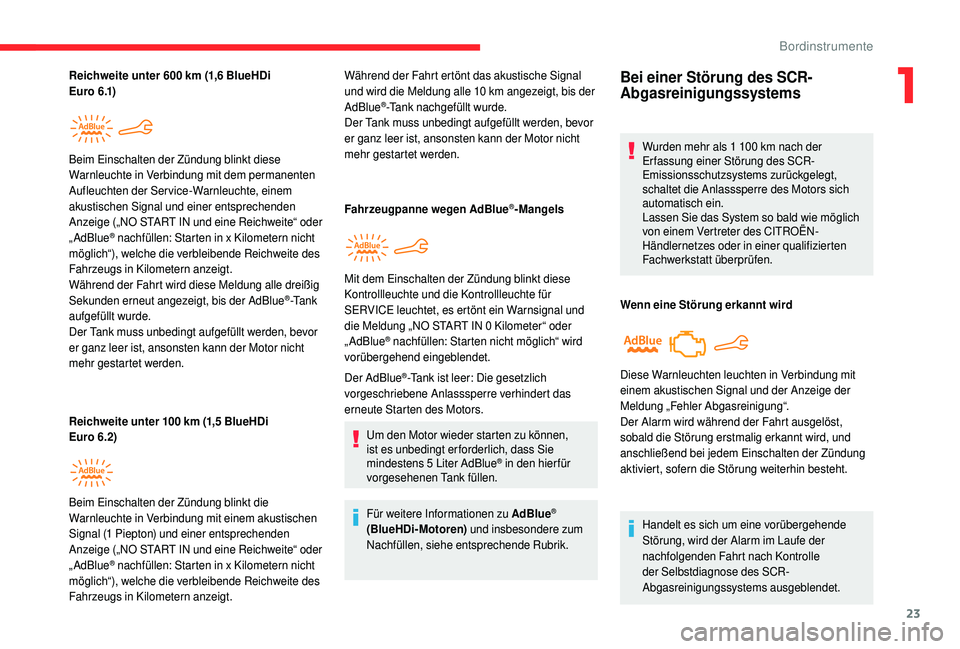

Reichweite unter 600 km (1,6 BlueHDi
E u r o 6 .1)
Reichweite unter 100 km (1,5 BlueHDi
E uro 6.2)
Beim Einschalten der Zündung blinkt diese
Warnleuchte in Verbindung mit dem permanenten
Aufleuchten der Service-Warnleuchte, einem
akustischen Signal und einer entsprechenden
Anzeige („NO START IN und eine Reichweite“ oder
„ AdBlue
® nachfüllen: Starten in x Kilometern nicht
möglich“), welche die verbleibende Reichweite des
Fahrzeugs in Kilometern anzeigt.
Während der Fahrt wird diese Meldung alle dreißig
Sekunden erneut angezeigt, bis der AdBlue
®-Tank
aufgefüllt wurde.
Der Tank muss unbedingt aufgefüllt werden, bevor
er ganz leer ist, ansonsten kann der Motor nicht
mehr gestartet werden.
Beim Einschalten der Zündung blinkt die
Warnleuchte in Verbindung mit einem akustischen
Signal (1


Piepton) und einer entsprechenden
Anzeige („NO START IN und eine Reichweite“ oder
„ AdBlue
® nachfüllen: Starten in x Kilometern nicht
möglich“), welche die verbleibende Reichweite des
Fahrzeugs in Kilometern anzeigt. Während der Fahrt ertönt das akustische Signal
und wird die Meldung alle 10
km angezeigt, bis der
AdBlue
®-Tank nachgefüllt wurde.
Der Tank muss unbedingt aufgefüllt werden, bevor
er ganz leer ist, ansonsten kann der Motor nicht
mehr gestartet werden.
Fahrzeugpanne wegen AdBlue
®-Mangels
Mit dem Einschalten der Zündung blinkt diese
Kontrollleuchte und die Kontrollleuchte für
SERVICE leuchtet, es ertönt ein Warnsignal und
die Meldung „NO START IN 0

Kilometer“ oder
„ AdBlue
® nachfüllen: Starten nicht möglich“ wird
vorübergehend eingeblendet.
Der AdBlue
®-Tank ist leer: Die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Um den Motor wieder starten zu können,
ist es unbedingt er forderlich, dass Sie
mindestens 5
Liter AdBlue
® in den hier für
vorgesehenen Tank füllen.
Für weitere Informationen zu AdBlue
®
(BlueHDi-Motoren) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Bei einer Störung des SCR-
Abgasreinigungssystems
Wurden mehr als 1 100 km nach der
E rfassung einer Störung des SCR-
Emissionsschutzsystems zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein.
Lassen Sie das System so bald wie möglich
von einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt überprüfen.
Wenn eine Störung erkannt wird
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt nach Kontrolle
der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Diese Warnleuchten leuchten in Verbindung mit
einem akustischen Signal und der Anzeige der
Meldung „Fehler Abgasreinigung“.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird, und
anschließend bei jedem Einschalten der Zündung
aktiviert, sofern die Störung weiterhin besteht.
1
Bordinstrumente

24

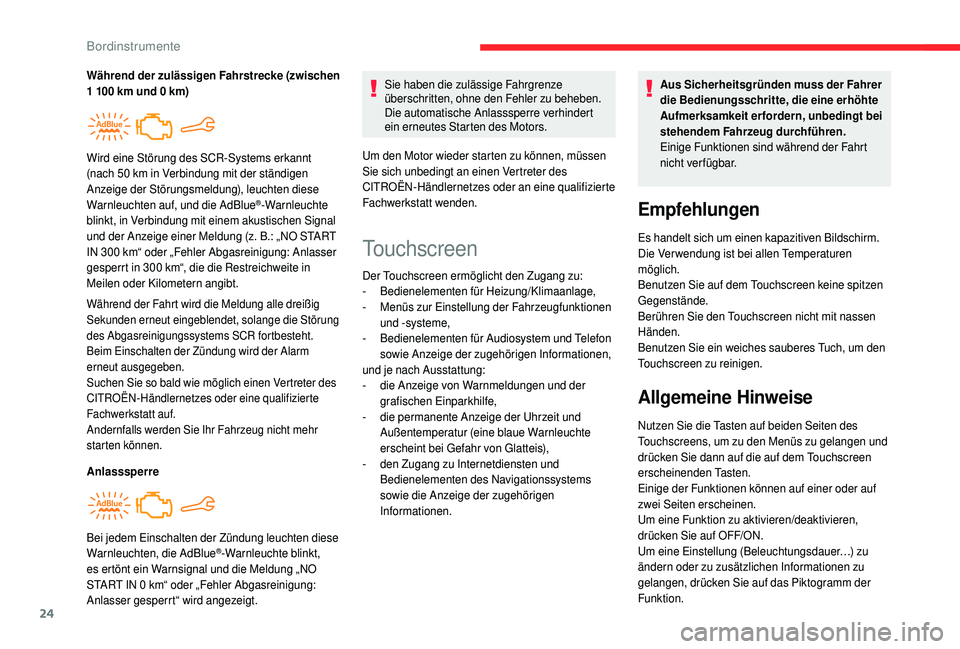

Während der Fahrt wird die Meldung alle dreißig
Sekunden erneut eingeblendet, solange die Störung
des Abgasreinigungssystems SCR fortbesteht.
Beim Einschalten der Zündung wird der Alarm
erneut ausgegeben.
Suchen Sie so bald wie möglich einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt auf.
Andernfalls werden Sie Ihr Fahrzeug nicht mehr
starten können.
AnlasssperreSie haben die zulässige Fahrgrenze
überschritten, ohne den Fehler zu beheben.
Die automatische Anlasssperre verhindert
ein erneutes Starten des Motors.
Um den Motor wieder starten zu können, müssen
Sie sich unbedingt an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt wenden.
Während der zulässigen Fahrstrecke (zwischen
1 100 km und 0 km)
Wird eine Störung des SCR-Systems erkannt
(nach 50 km in Verbindung mit der ständigen
Anzeige der Störungsmeldung), leuchten diese
Warnleuchten auf, und die AdBlue
®-Warnleuchte
blinkt, in Verbindung mit einem akustischen Signal
und der Anzeige einer Meldung (z.

B.: „NO START
IN 300


km“ oder „Fehler Abgasreinigung: Anlasser
gesperrt in 300

km“, die die Restreichweite in
Meilen oder Kilometern angibt.
Bei jedem Einschalten der Zündung leuchten diese
Warnleuchten, die AdBlue
®-Warnleuchte blinkt,
es ertönt ein Warnsignal und die Meldung „NO
START IN 0

km“ oder „Fehler Abgasreinigung:
Anlasser gesperrt“ wird angezeigt.
Touchscreen
Der Touchscreen ermöglicht den Zugang zu:
- B edienelementen für Heizung/Klimaanlage,
-

M
enüs zur Einstellung der Fahrzeugfunktionen
und -systeme,
-
B

edienelementen für Audiosystem und Telefon
sowie Anzeige der zugehörigen Informationen,
und je nach Ausstattung:
-

d
ie Anzeige von Warnmeldungen und der
grafischen Einparkhilfe,
-
d

ie permanente Anzeige der Uhrzeit und
Außentemperatur (eine blaue Warnleuchte
erscheint bei Gefahr von Glatteis),
-
d

en Zugang zu Internetdiensten und
Bedienelementen des Navigationssystems
sowie die Anzeige der zugehörigen
Informationen. Aus Sicherheitsgründen muss der Fahrer
die Bedienungsschritte, die eine erhöhte
Aufmerksamkeit erfordern, unbedingt bei
stehendem Fahrzeug durchführen.
Einige Funktionen sind während der Fahrt
nicht verfügbar.
Empfehlungen
Es handelt sich um einen kapazitiven Bildschirm.
Die Verwendung ist bei allen Temperaturen
möglich.
Benutzen Sie auf dem Touchscreen keine spitzen
Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Benutzen Sie ein weiches sauberes Tuch, um den
Touchscreen zu reinigen.
Allgemeine Hinweise
Nutzen Sie die Tasten auf beiden Seiten des
Touchscreens, um zu den Menüs zu gelangen und
drücken Sie dann auf die auf dem Touchscreen
erscheinenden Tasten.
Einige der Funktionen können auf einer oder auf
zwei Seiten erscheinen.
Um eine Funktion zu aktivieren/deaktivieren,
drücken Sie auf OFF/ON.
Um eine Einstellung (Beleuchtungsdauer…) zu
ändern oder zu zusätzlichen Informationen zu
gelangen, drücken Sie auf das Piktogramm der
Funktion.
Bordinstrumente

25

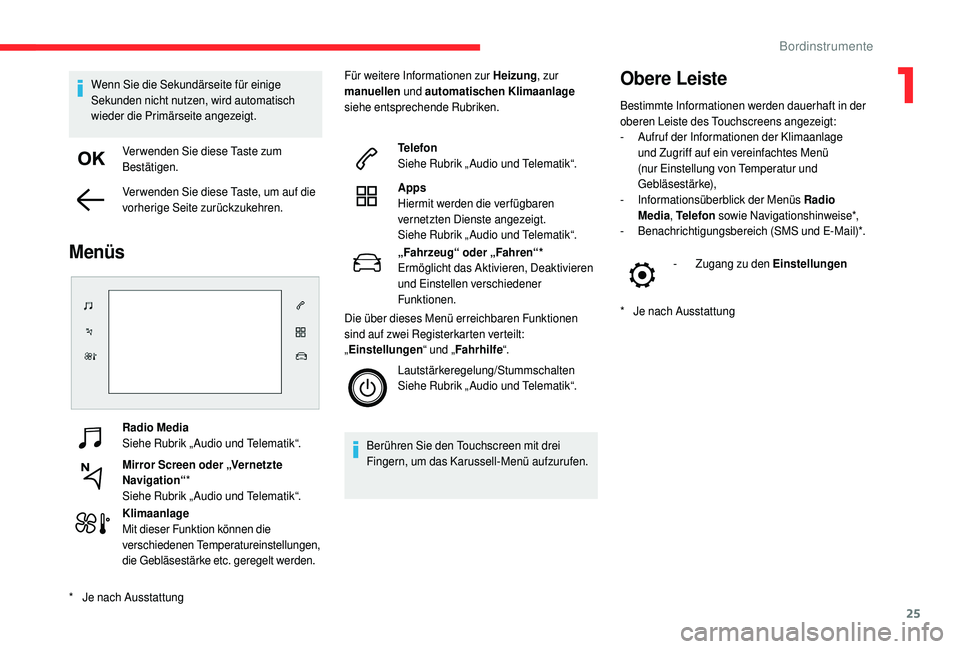

Radio Media
Siehe Rubrik „ Audio und Telematik“.
Mirror Screen oder „Vernetzte
Navigation“*
Siehe Rubrik „ Audio und Telematik“.
Klimaanlage
Mit dieser Funktion können die
verschiedenen Temperatureinstellungen,
die Gebläsestärke etc. geregelt werden. Für weitere Informationen zur Heizung
, zur
manuellen und automatischen Klimaanlage
siehe entsprechende Rubriken.
Telefon
Siehe Rubrik „ Audio und Telematik“.
Apps
Hiermit werden die verfügbaren
vernetzten Dienste angezeigt.
Siehe Rubrik „ Audio und Telematik“.
„Fahrzeug“ oder „Fahren“*
Ermöglicht das Aktivieren, Deaktivieren
und Einstellen verschiedener
Funktionen.
Die über dieses Menü erreichbaren Funktionen
sind auf zwei Registerkarten verteilt:
„ Einstellungen “ und „Fahrhilfe “.
Lautstärkeregelung/Stummschalten
Siehe Rubrik „ Audio und Telematik“.
Berühren Sie den Touchscreen mit drei
Fingern, um das Karussell-Menü aufzurufen.
Obere Leiste
* Je nach Ausstattung -
Z
ugang zu den Einstellungen
Wenn Sie die Sekundärseite für einige
Sekunden nicht nutzen, wird automatisch
wieder die Primärseite angezeigt.
Verwenden Sie diese Taste zum
Bestätigen.
Ver wenden Sie diese Taste, um auf die
vorherige Seite zurückzukehren.
Menüs
* Je nach Ausstattung Bestimmte Informationen werden dauerhaft in der
oberen Leiste des Touchscreens angezeigt:
-
A

ufruf der Informationen der Klimaanlage
und Zugriff auf ein vereinfachtes Menü
(nur Einstellung von Temperatur und
Gebläsestärke),
-
I
nformationsüberblick der Menüs Radio
Media , Telefon sowie Navigationshinweise*,
-
B
enachrichtigungsbereich (SMS und E-Mail)*.
1
Bordinstrumente

26

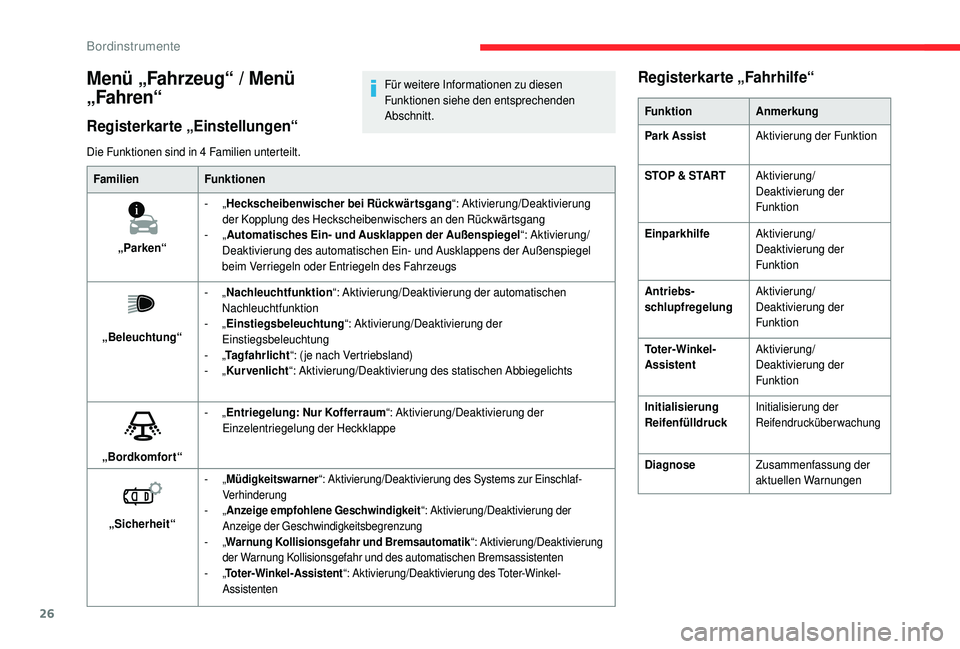

Die Funktionen sind in 4 Familien unterteilt.
F amilien Funktionen
„Parken“ -

„H

eckscheibenwischer bei Rückwärtsgang“: Aktivierung/Deaktivierung
der Kopplung des Heckscheibenwischers an den Rückwärtsgang
-

„A

utomatisches Ein- und Ausklappen der Außenspiegel “: Aktivierung/
Deaktivierung des automatischen Ein- und Ausklappens der Außenspiegel
beim Verriegeln oder Entriegeln des Fahrzeugs
„Beleuchtung“ -

„N

achleuchtfunktion“: Aktivierung/Deaktivierung der automatischen
Nachleuchtfunktion
-

„Ei

nstiegsbeleuchtung“: Aktivierung/Deaktivierung der
Einstiegsbeleuchtung
-

„T

agfahrlicht“: (je nach Vertriebsland)
-

„K

urvenlicht“: Aktivierung/Deaktivierung des statischen Abbiegelichts
„Bordkomfort“ -

„En

triegelung: Nur Kofferraum “: Aktivierung/Deaktivierung der
Einzelentriegelung der Heckklappe
„Sicherheit“
- „ Müdigkeitswarner “: Aktivierung/Deaktivierung des Systems zur Einschlaf-
Verhinderung
-
„Anzeige empfohlene Geschwindigkeit “: Aktivierung/Deaktivierung der
Anzeige der Geschwindigkeitsbegrenzung
-
„Warnung Kollisionsgefahr und Bremsautomatik “: Aktivierung/Deaktivierung
der Warnung Kollisionsgefahr und des automatischen Bremsassistenten
-
„Toter-Winkel-Assistent “: Aktivierung/Deaktivierung des Toter-Winkel-
Assistenten
Registerkarte „Fahrhilfe“
Funktion Anmerkung
Park Assist Aktivierung der Funktion
STOP & START Aktivierung/
Deaktivierung der
Funktion
Einparkhilfe Aktivierung/
Deaktivierung der
Funktion
Antriebs
-s

chlupfregelung Aktivierung/
Deaktivierung der
Funktion
Toter-Winkel-
Assistent Aktivierung/
Deaktivierung der
Funktion
Initialisierung
Reifenfülldruck
Initialisierung der
Reifendrucküberwachung
Diagnose Zusammenfassung der
aktuellen Warnungen
Menü „Fahrzeug“ / Menü
„Fahren“
Registerkarte „Einstellungen“
Für weitere Informationen zu diesen
Funktionen siehe den entsprechenden
Abschnitt.
Bordinstrumente

27

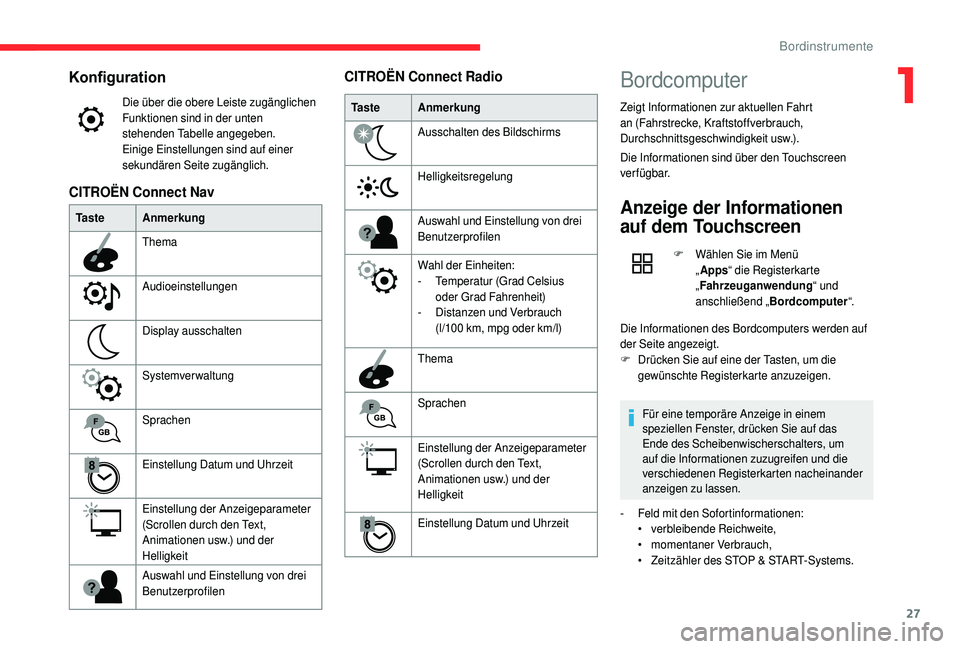

Konfiguration
Die über die obere Leiste zugänglichen
Funktionen sind in der unten
stehenden Tabelle angegeben.
Einige Einstellungen sind auf einer
sekundären Seite zugänglich.
Ta s t e Anmerkung
Thema
Audioeinstellungen
Display ausschalten
Systemverwaltung
Sprachen
Einstellung Datum und Uhrzeit
Einstellung der Anzeigeparameter
(Scrollen durch den Text,
Animationen usw.) und der
Helligkeit
Auswahl und Einstellung von drei
Benutzerprofilen
CITROËN Connect Nav
Ta s t eAnmerkung
Ausschalten des Bildschirms
Helligkeitsregelung
Auswahl und Einstellung von drei
Benutzerprofilen
Wahl der Einheiten:
-
T

emperatur (Grad Celsius
oder Grad Fahrenheit)
-

D
istanzen und Verbrauch
(l/100
km, mpg oder km/l)
Thema
Sprachen
Einstellung der Anzeigeparameter
(Scrollen durch den Text,
Animationen usw.) und der
Helligkeit
Einstellung Datum und Uhrzeit
CITROËN Connect RadioBordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Die Informationen sind über den Touchscreen
verfügbar.
Anzeige der Informationen
auf dem Touchscreen
F Wählen Sie im Menü „Apps “ die Registerkarte
„ Fahrzeuganwendung “ und
anschließend „ Bordcomputer “.
Die Informationen des Bordcomputers werden auf
der Seite angezeigt.
F
D

rücken Sie auf eine der Tasten, um die
gewünschte Registerkarte anzuzeigen.
Für eine temporäre Anzeige in einem
speziellen Fenster, drücken Sie auf das
Ende des Scheibenwischerschalters, um
auf die Informationen zuzugreifen und die
verschiedenen Registerkarten nacheinander
anzeigen zu lassen.
-
F

eld mit den Sofortinformationen:
•
v

erbleibende Reichweite,
•
m

omentaner Verbrauch,
•

Z

eitzähler des STOP & START-Systems.
1
Bordinstrumente

28

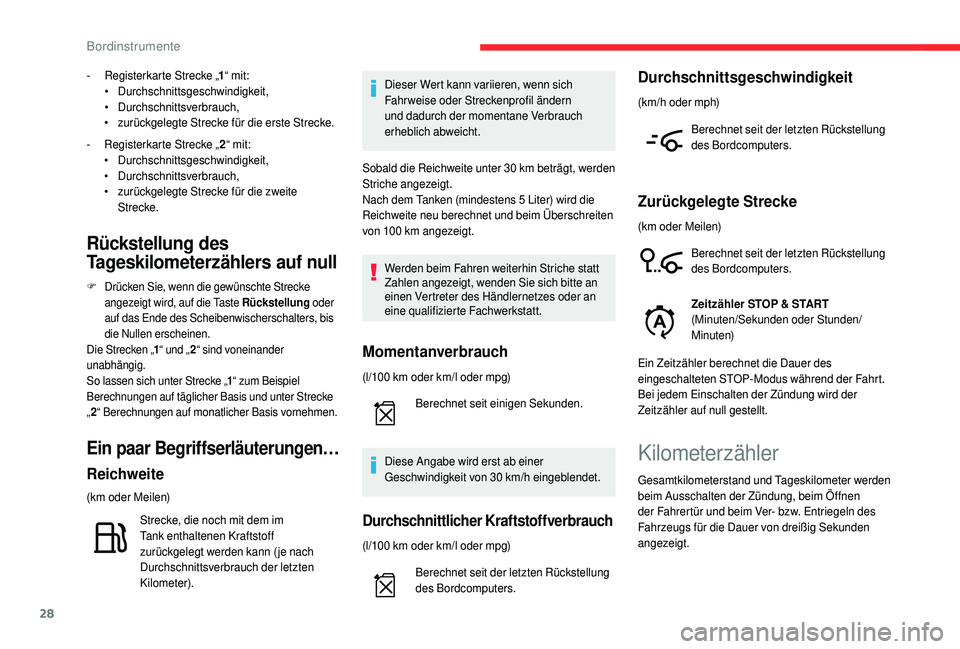

- Registerkarte Strecke „1“ mit:
• D urchschnittsgeschwindigkeit,
•
D

urchschnittsverbrauch,
•
z

urückgelegte Strecke für die erste Strecke.
-

R
egisterkarte Strecke „ 2“ mit:
•
D

urchschnittsgeschwindigkeit,
•
D

urchschnittsverbrauch,
•

z
urückgelegte Strecke für die zweite
Strecke.
Rückstellung des
Tageskilometerzählers auf null
F Drücken Sie, wenn die gewünschte Strecke angezeigt wird, auf die Taste Rückstellung oder
auf das Ende des Scheibenwischerschalters, bis
die Nullen erscheinen.
Die Strecken „ 1“ und „ 2“ sind voneinander
unabhängig.
So lassen sich unter Strecke „ 1“ zum Beispiel
Berechnungen auf täglicher Basis und unter Strecke
„ 2 “ Berechnungen auf monatlicher Basis vornehmen.
Ein paar Begriffserläuterungen…
Reichweite
(km oder Meilen)
Strecke, die noch mit dem im
Tank enthaltenen Kraftstoff
zurückgelegt werden kann ( je nach
Durchschnittsverbrauch der letzten
Kilometer). Dieser Wert kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern
und dadurch der momentane Verbrauch
erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt, werden
Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird die
Reichweite neu berechnet und beim Überschreiten
von 100 km angezeigt.
Werden beim Fahren weiterhin Striche statt
Zahlen angezeigt, wenden Sie sich bitte an
einen Vertreter des Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Momentanverbrauch
(l/100 km oder km/l oder mpg) B erechnet seit einigen Sekunden.
Diese Angabe wird erst ab einer
Geschwindigkeit von 30


km/h eingeblendet.
Durchschnittlicher Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)B erechnet seit der letzten Rückstellung
des Bordcomputers.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Berechnet seit der letzten Rückstellung
des Bordcomputers.
Zurückgelegte Strecke
(km oder Meilen)Berechnet seit der letzten Rückstellung
des Bordcomputers.
Zeitzähler STOP & START
(Minuten/Sekunden oder Stunden/
Minuten)
Ein Zeitzähler berechnet die Dauer des
eingeschalteten STOP-Modus während der Fahrt.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Kilometerzähler
Gesamtkilometerstand und Tageskilometer werden
beim Ausschalten der Zündung, beim Öffnen
der Fahrertür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig Sekunden
angezeigt.
Bordinstrumente

29

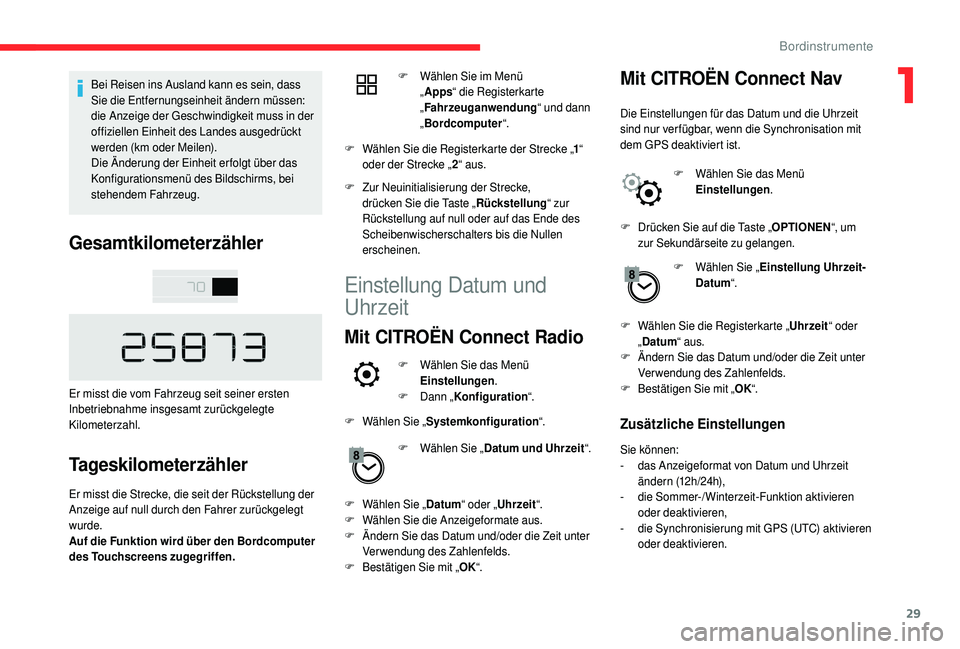

Bei Reisen ins Ausland kann es sein, dass
Sie die Entfernungseinheit ändern müssen:
die Anzeige der Geschwindigkeit muss in der
offiziellen Einheit des Landes ausgedrückt
werden (km oder Meilen).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Gesamtkilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige auf null durch den Fahrer zurückgelegt
wurde.
Auf die Funktion wird über den Bordcomputer
des Touchscreens zugegriffen.F
W

ählen Sie im Menü
„ Apps “ die Registerkarte
„ Fahrzeuganwendung “ und dann
„ Bordcomputer “.
F
W
ählen Sie die Registerkarte der Strecke „
1“
oder der Strecke „ 2“ aus.
F
Z
ur Neuinitialisierung der Strecke,
drücken Sie die Taste „ Rückstellung“ zur
Rückstellung auf null oder auf das Ende des
Scheibenwischerschalters bis die Nullen
erscheinen.
Einstellung Datum und
Uhrzeit
Mit CITROËN Connect Radio
F Wählen Sie das Menü Einstellungen .
F
D

ann „Konfiguration “.
F
W

ählen Sie „ Systemkonfiguration “.
F
W

ählen Sie „ Datum und Uhrzeit “.
F
W

ählen Sie „ Datum“ oder „ Uhrzeit “.
F
W

ählen Sie die Anzeigeformate aus.
F
Ä

ndern Sie das Datum und/oder die Zeit unter
Verwendung des Zahlenfelds.
F
Bes

tätigen Sie mit „ OK“.
Mit CITROËN Connect Nav
Die Einstellungen für das Datum und die Uhrzeit
sind nur ver fügbar, wenn die Synchronisation mit
dem GPS deaktiviert ist.
F
W

ählen Sie das Menü
Einstellungen .
F
D

rücken Sie auf die Taste „ OPTIONEN“, um
zur Sekundärseite zu gelangen.
F
W

ählen Sie „Einstellung Uhrzeit-
Datum “.
F
W

ählen Sie die Registerkarte „ Uhrzeit“ oder
„ Datum “ aus.
F
Ä

ndern Sie das Datum und/oder die Zeit unter
Verwendung des Zahlenfelds.
F
Bes

tätigen Sie mit „ OK“.
Zusätzliche Einstellungen
Sie können:
-
d as Anzeigeformat von Datum und Uhrzeit
ändern (12h/24h),
-
d

ie Sommer-/Winterzeit-Funktion aktivieren
oder deaktivieren,
-

d
ie Synchronisierung mit GPS (UTC) aktivieren
oder deaktivieren.
1
Bordinstrumente

30

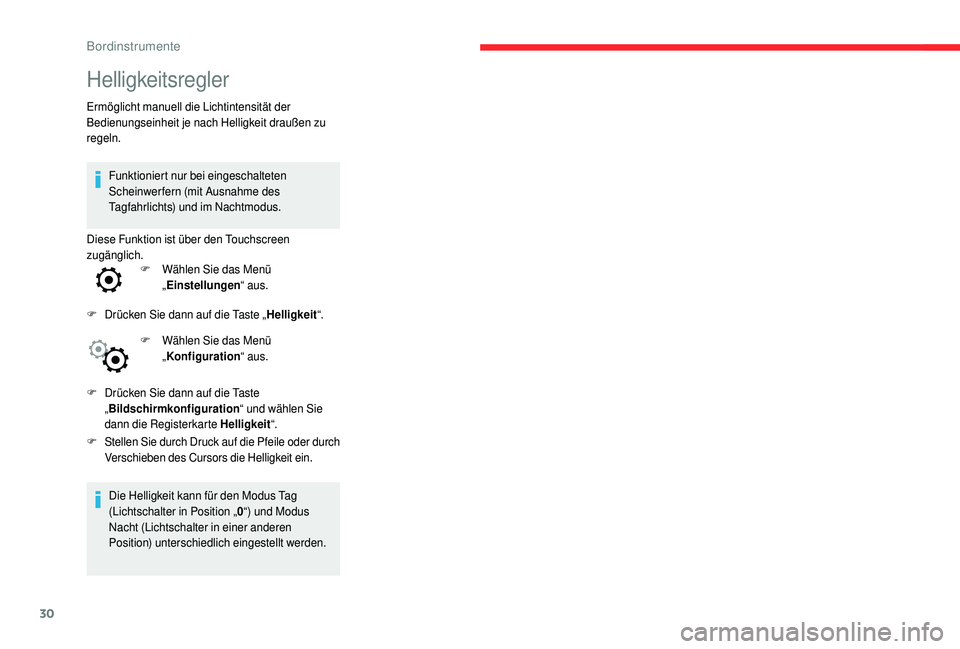

Helligkeitsregler
Ermöglicht manuell die Lichtintensität der
Bedienungseinheit je nach Helligkeit draußen zu
regeln.Funktioniert nur bei eingeschalteten
Scheinwerfern (mit Ausnahme des
Tagfahrlichts) und im Nachtmodus.
Diese Funktion ist über den Touchscreen
zugänglich. F
W

ählen Sie das Menü
„ Einstellungen “ aus.
F
D

rücken Sie dann auf die Taste „ Helligkeit“.
F
W

ählen Sie das Menü
„ Konfiguration “ aus.
F
D

rücken Sie dann auf die Taste
„ Bildschirmkonfiguration “ und wählen Sie
dann die Registerkarte Helligkeit “.
F
S

tellen Sie durch Druck auf die Pfeile oder durch
Verschieben des Cursors die Helligkeit ein.
Die Helligkeit kann für den Modus Tag
(Lichtschalter in Position „ 0“) und Modus
Nacht (Lichtschalter in einer anderen
Position) unterschiedlich eingestellt werden.
Bordinstrumente
