2019 CITROEN C4 CACTUS Betriebsanleitungen (in German)

143
Auf die Dachträger verteilte Höchstlast bei
einer Ladehöhe von maximal 40 cm: 80 kg.
Dieser Wert kann sich ändern, beachten Sie
hierzu die maximale Dachträgerlast, die in
der mit den Dachträgern gelieferten Anleitung
angegeben ist.
Wenn die Ladehöhe 40
cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit
dem Straßenprofil an, damit die Dachträger
und die Befestigungen am Fahrzeug nicht
beschädigt werden.
Bezüglich des Transports von Gegenständen,
die länger als das Fahrzeug sind, halten Sie
sich bitte an die vor Ort geltende gesetzliche
Regelung.

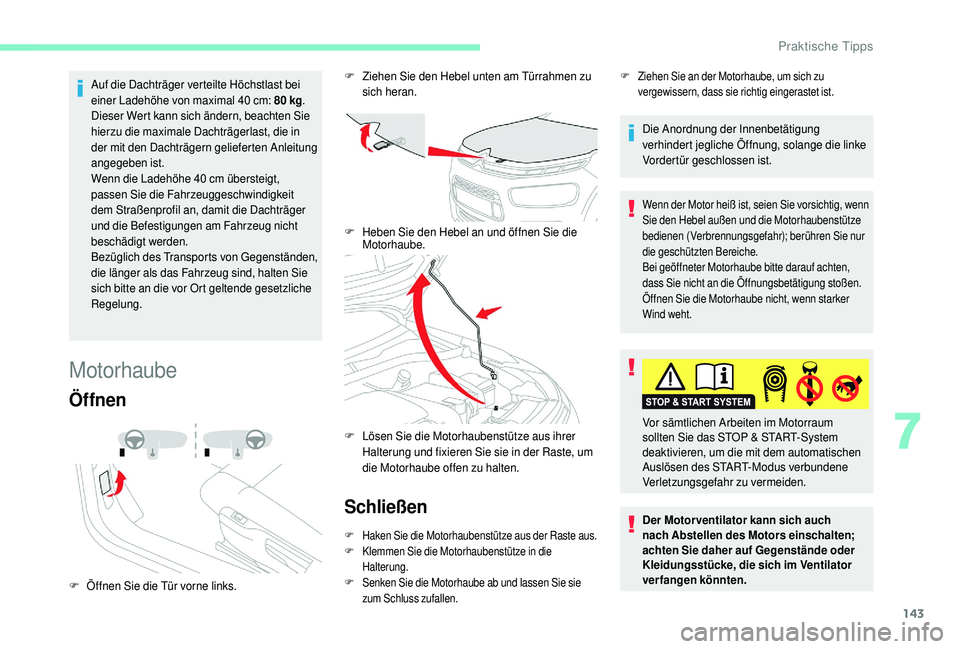

Motorhaube
Öffnen
F Öffnen Sie die Tür vorne links. F
Z
iehen Sie den Hebel unten am Türrahmen zu
sich heran.
F
H
eben Sie den Hebel an und öffnen Sie die
Motorhaube.
F
L
ösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste, um
die Motorhaube offen zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F K lemmen Sie die Motorhaubenstütze in die
Halterung.
F
S

enken Sie die Motorhaube ab und lassen Sie sie
zum Schluss zufallen.
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung, solange die linke
Vordertür geschlossen ist.
F Ziehen Sie an der Motorhaube, um sich zu vergewissern, dass sie richtig eingerastet ist.
Wenn der Motor heiß ist, seien Sie vorsichtig, wenn
Sie den Hebel außen und die Motorhaubenstütze
bedienen (Verbrennungsgefahr); berühren Sie nur
die geschützten Bereiche.
Bei geöffneter Motorhaube bitte darauf achten,
dass Sie nicht an die Öffnungsbetätigung stoßen.
Öffnen Sie die Motorhaube nicht, wenn starker
Wind weht.
Der Motorventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten. Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-System
deaktivieren, um die mit dem automatischen
Auslösen des START-Modus verbundene
Verletzungsgefahr zu vermeiden.
7
Praktische Tipps

144
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen, ihn
nur bedingt Wasser (Regen, Reinigung …)
auszusetzen.
Motoren
Benzin
Diesel
Diese Motoren sind als Beispiel zur Orientierung
aufgeführt.
Die folgenden Teile können sich ebenso an
anderer:
-
Lu
ftfilter
-
Ö

lmessstab
-
Ö

leinfüllöffnung 1.
Behälter für Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Behälter für Bremsflüssigkeit
4. Batterie
5. Sicherungskasten
6. Luftfilter
7. Ölmessstab
8. Öleinfüllöffnung
9. Separater Massepunkt
Die Dieselkraftstoffanlage steht unter sehr
hohem Druck.
Arbeiten an dieser Anlage dürfen ausschließlich
von einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorgenommen werden.
Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden
Füllstände, die im Wartungsplan des Herstellers
angegeben sind. Füllen Sie bei Bedar f
– soweit
nicht anders angegeben


– die betreffenden
Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen und für den Motor
geeignet sein. Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt mit
Altöl und sonstigen gebrauchten Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte Betriebsstoffe
nicht über die Kanalisation oder das Erdreich.
Bringen Sie Altöl in den dafür vorgesehenen
Behältern zu einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Motorölstand
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand
entweder beim Einschalten der
Zündung anhand der Ölstandsanzeige
auf dem Kombiinstrument ablesen oder
mit dem Ölmessstab kontrollieren.
Praktische Tipps

145
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30

Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. CITROËN empfiehlt
Ihnen alle 5
000 km eine Kontrolle, wenn nötig mit
Nachfüllen.

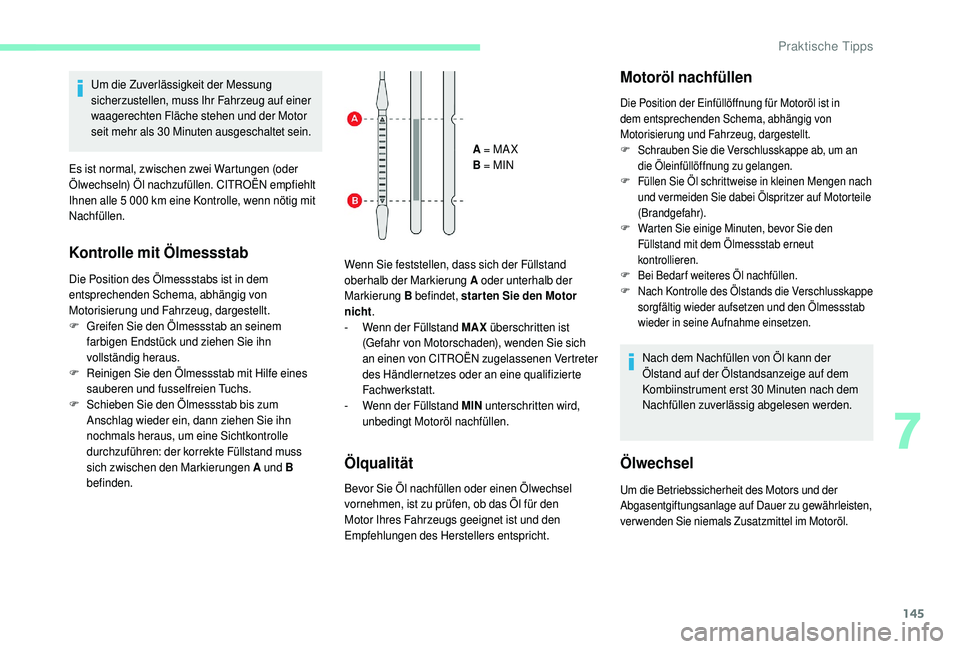

Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
G

reifen Sie den Ölmessstab an seinem
farbigen Endstück und ziehen Sie ihn
vollständig heraus.
F
R

einigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien Tuchs.
F
S

chieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn
nochmals heraus, um eine Sichtkontrolle
durchzuführen: der korrekte Füllstand muss
sich zwischen den Markierungen A und B
befinden. A
= MA X
B = MIN
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht .
-

W
enn der Füllstand MAX überschritten ist
(Gefahr von Motorschaden), wenden Sie sich
an einen von CITROËN zugelassenen Vertreter
des Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
-

W
enn der Füllstand MIN unterschritten wird,
unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Motoröl nachfüllen
Die Position der Einfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F
S

chrauben Sie die Verschlusskappe ab, um an
die Öleinfüllöffnung zu gelangen.
F
F

üllen Sie Öl schrittweise in kleinen Mengen nach
und vermeiden Sie dabei Ölspritzer auf Motorteile
(Brandgefahr).
F
W

arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut
kontrollieren.
F
B

ei Bedar f weiteres Öl nachfüllen.
F
N

ach Kontrolle des Ölstands die Verschlusskappe
sorgfältig wieder aufsetzen und den Ölmessstab
wieder in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige auf dem
Kombiinstrument erst 30
Minuten nach dem
Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Um die Betriebssicherheit des Motors und der
Abgasentgiftungsanlage auf Dauer zu gewährleisten,
verwenden Sie niemals Zusatzmittel im Motoröl.
7
Praktische Tipps

146

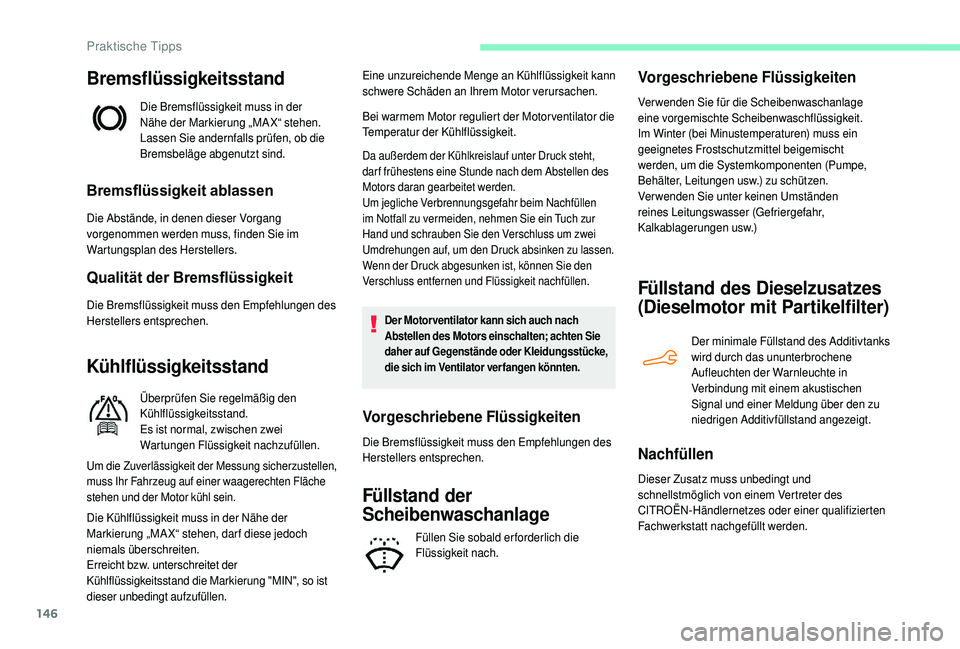

Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeit ablassen
Die Abstände, in denen dieser Vorgang
vorgenommen werden muss, finden Sie im
Wartungsplan des Herstellers.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen.
Um die Zuverlässigkeit der Messung sicherzustellen,
muss Ihr Fahrzeug auf einer waagerechten Fläche
stehen und der Motor kühl sein.
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden an Ihrem Motor verursachen.
Bei warmem Motor reguliert der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch zur
Hand und schrauben Sie den Verschluss um zwei
Umdrehungen auf, um den Druck absinken zu lassen.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Der Motorventilator kann sich auch nach
Abstellen des Motors einschalten; achten Sie
daher auf Gegenstände oder Kleidungsstücke,
die sich im Ventilator verfangen könnten.
Vorgeschriebene Flüssigkeiten
Die Bremsflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Die Kühlflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen, darf diese jedoch
niemals überschreiten.
Erreicht bzw. unterschreitet der
Kühlflüssigkeitsstand die Markierung "MIN", so ist
dieser unbedingt aufzufüllen.
Füllstand der
Scheibenwaschanlage
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Vorgeschriebene Flüssigkeiten
Verwenden Sie für die Scheibenwaschanlage
eine vorgemischte Scheibenwaschflüssigkeit.
Im Winter (bei Minustemperaturen) muss ein
geeignetes Frostschutzmittel beigemischt
werden, um die Systemkomponenten (Pumpe,
Behälter, Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen


usw.)
Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Der minimale Füllstand des Additivtanks
wird durch das ununterbrochene
Aufleuchten der Warnleuchte in
Verbindung mit einem akustischen
Signal und einer Meldung über den zu
niedrigen Additivfüllstand angezeigt.
Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt nachgefüllt werden.
Praktische Tipps

147

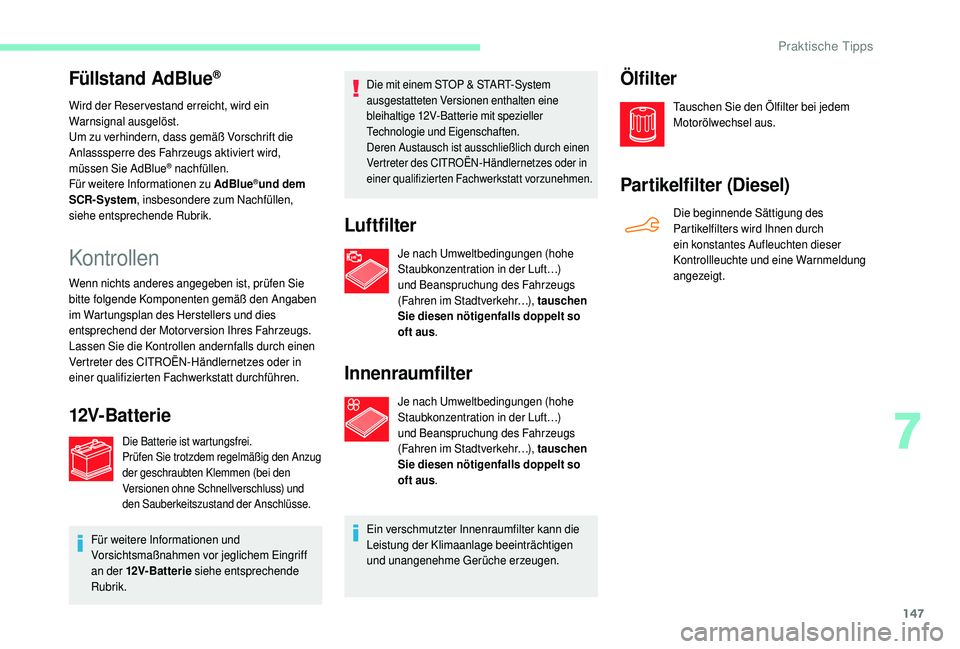

Füllstand AdBlue®
Wird der Reservestand erreicht, wird ein
Warnsignal ausgelöst.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird,
müssen Sie AdBlue
® nachfüllen.
Für weitere Informationen zu AdBlue®und dem
SCR-System , insbesondere zum Nachfüllen,
siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des CITROËN-Händlernetzes oder in
einer qualifizierten Fachwerkstatt durchführen.
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den Anzug
der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und
den Sauberkeitszustand der Anschlüsse.
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff
an der 12V- Bat ter ie siehe entsprechende
Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Deren Austausch ist ausschließlich durch einen
Vertreter des CITROËN-Händlernetzes oder in
einer qualifizierten Fachwerkstatt vorzunehmen.
Luftfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft…)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr…), tauschen
Sie diesen nötigenfalls doppelt so
oft aus .
Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft…)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr…), tauschen
Sie diesen nötigenfalls doppelt so
oft aus.
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Par tikelfilter (Diesel)
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch
ein konstantes Aufleuchten dieser
Kontrollleuchte und eine Warnmeldung
angezeigt.
7
Praktische Tipps

148

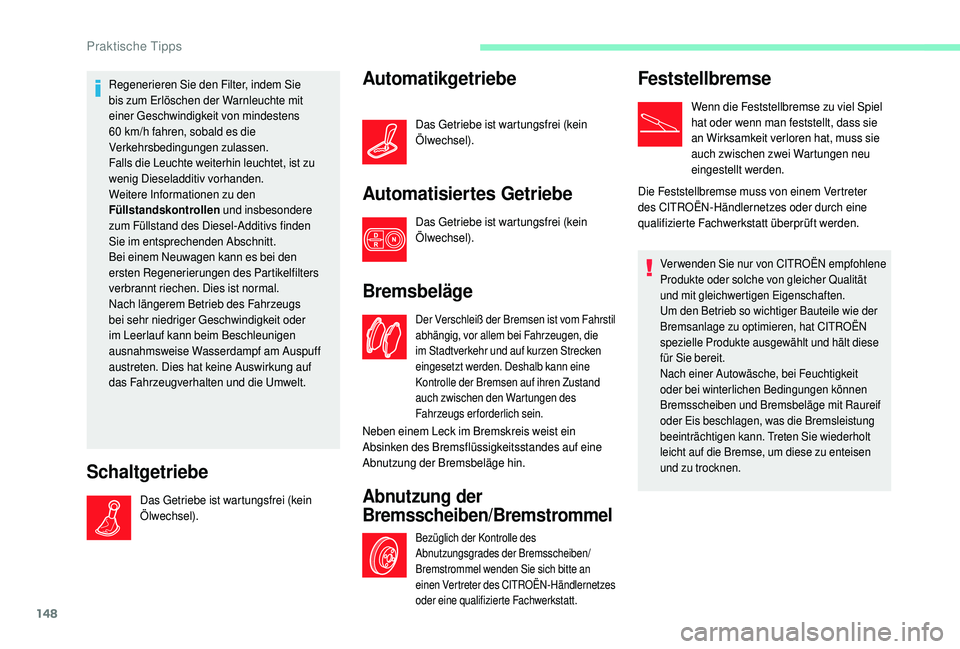

Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Warnleuchte mit
einer Geschwindigkeit von mindestens
60 km/h fahren, sobald es die
Verkehrsbedingungen zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Dieseladditiv vorhanden.
Weitere Informationen zu den
Füllstandskontrollen und insbesondere
zum Füllstand des Diesel-Additivs finden
Sie im entsprechenden Abschnitt.
Bei einem Neuwagen kann es bei den
ersten Regenerierungen des Partikelfilters
verbrannt riechen. Dies ist normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr niedriger Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatisiertes Getriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf eine
Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben/Bremstrommel
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben/
Bremstrommel wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie
an Wirksamkeit verloren hat, muss sie
auch zwischen zwei Wartungen neu
eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Verwenden Sie nur von CITROËN empfohlene
Produkte oder solche von gleicher Qualität
und mit gleichwertigen Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen, was die Bremsleistung
beeinträchtigen kann. Treten Sie wiederholt
leicht auf die Bremse, um diese zu enteisen
und zu trocknen.
Praktische Tipps

149

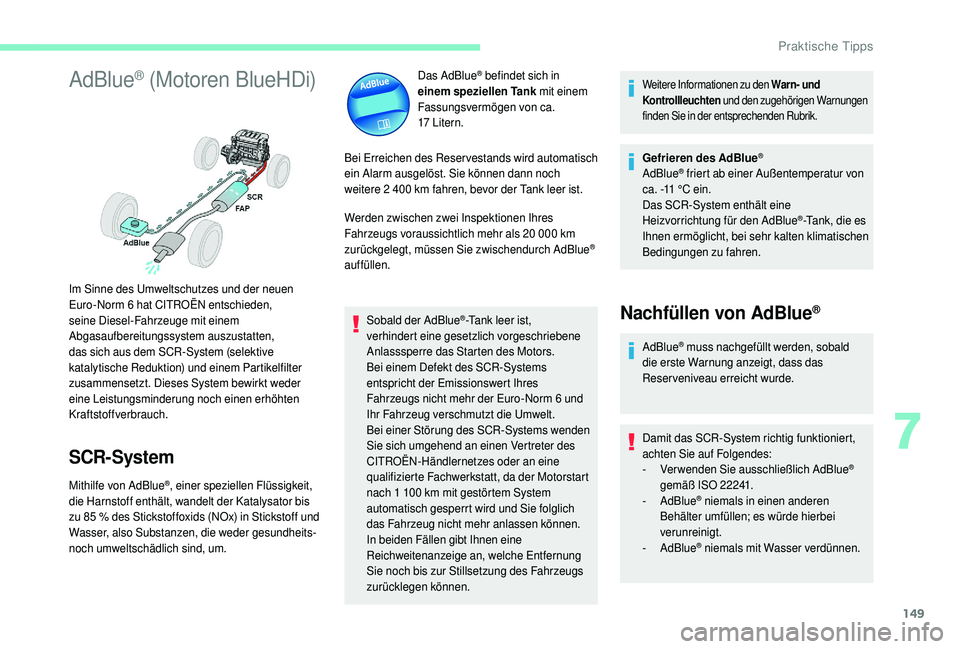

AdBlue® (Motoren BlueHDi)
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85

% des Stickstoffoxids (NOx) in Stickstoff und
Wasser, also Substanzen, die weder gesundheits-
noch umweltschädlich sind, um. Das AdBlue
® befindet sich in
einem speziellen Tank mit einem
Fassungsvermögen von ca.
17


L i te r n.
Bei Erreichen des Reservestands wird automatisch
ein Alarm ausgelöst. Sie können dann noch
weitere 2

400

km fahren, bevor der Tank leer ist.
Werden zwischen zwei Inspektionen Ihres
Fahrzeugs voraussichtlich mehr als 20
000 km
zurückgelegt, müssen Sie zwischendurch AdBlue
®
auffüllen.
Sobald der AdBlue
®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6 und
Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer Störung des SCR-Systems wenden
Sie sich umgehend an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, da der Motorstart
nach 1

100

km mit gestörtem System
automatisch gesperrt wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
Sie noch bis zur Stillsetzung des Fahrzeugs
zurücklegen können.
Weitere Informationen zu den Warn- und
Kontrollleuchten und den zugehörigen Warnungen
finden Sie in der entsprechenden Rubrik.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur von
ca. -11

°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Tank, die es
Ihnen ermöglicht, bei sehr kalten klimatischen
Bedingungen zu fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald
die erste Warnung anzeigt, dass das
Reserveniveau erreicht wurde.
Damit das SCR-System richtig funktioniert,
achten Sie auf Folgendes:
-

V

er wenden Sie ausschließlich AdBlue
®
gemäß ISO 22241.
-
Ad

Blue
® niemals in einen anderen
Behälter umfüllen; es würde hierbei
verunreinigt.
-
Ad

Blue
® niemals mit Wasser verdünnen.
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
7
Praktische Tipps

150

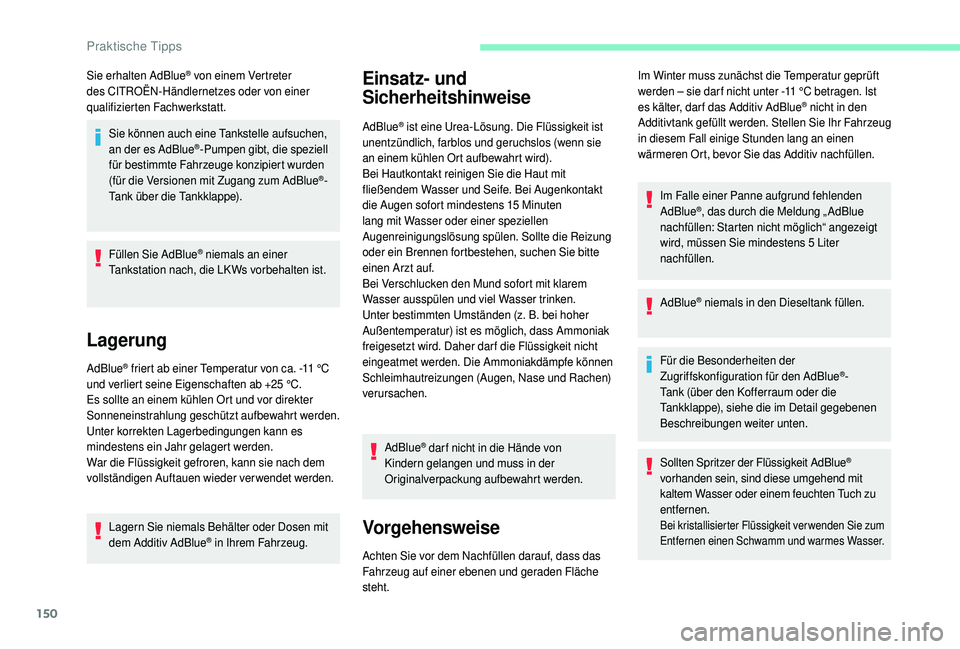

Sie erhalten AdBlue® von einem Vertreter
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt.
Sie können auch eine Tankstelle aufsuchen,
an der es AdBlue
®-Pumpen gibt, die speziell
für bestimmte Fahrzeuge konzipiert wurden
(für die Versionen mit Zugang zum AdBlue
®-
Tank über die Tankklappe).
Füllen Sie AdBlue
® niemals an einer
Tankstation nach, die LK Ws vorbehalten ist.
Lagerung
AdBlue® friert ab einer Temperatur von ca. -11 °C
u
nd verliert seine Eigenschaften ab +25 °C.
Es sollte an einem kühlen Ort und vor direkter
Sonneneinstrahlung geschützt aufbewahrt werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen wieder verwendet werden.
Lagern Sie niemals Behälter oder Dosen mit
dem Additiv AdBlue
® in Ihrem Fahrzeug.
Einsatz- und
Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Die Flüssigkeit ist
unentzündlich, farblos und geruchslos (wenn sie
an einem kühlen Ort aufbewahrt wird).
Bei Hautkontakt reinigen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
die Augen sofort mindestens 15
Minuten
lang mit Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die Reizung
oder ein Brennen fortbestehen, suchen Sie bitte
einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.


B. bei hoher
Außentemperatur) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f die Flüssigkeit nicht
eingeatmet werden. Die Ammoniakdämpfe können
Schleimhautreizungen (Augen, Nase und Rachen)
verursachen.
AdBlue
® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht. Im Winter muss zunächst die Temperatur geprüft
werden
– sie dar f nicht unter -11 °C betragen. Ist
es kälter, darf das Additiv AdBlue
® nicht in den
Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in diesem Fall einige Stunden lang an einen
wärmeren Ort, bevor Sie das Additiv nachfüllen.
Im Falle einer Panne aufgrund fehlenden
AdBlue
®, das durch die Meldung „ AdBlue
nachfüllen: Starten nicht möglich“ angezeigt
wird, müssen Sie mindestens 5
Liter
nachfüllen.
AdBlue
® niemals in den Dieseltank füllen.
Für die Besonderheiten der
Zugriffskonfiguration für den AdBlue
®-
Tank (über den Kofferraum oder die
Tankklappe), siehe die im Detail gegebenen
Beschreibungen weiter unten.
Sollten Spritzer der Flüssigkeit AdBlue
®
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
Praktische Tipps
