2019 CITROEN C4 CACTUS Betriebsanleitungen (in German)

167
Der Austausch durch eine andere als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Einbau elektrischer Zubehörteile
Das elektrische System Ihres Fahrzeugs ist
darauf ausgelegt, mit der Standardausrüstung
oder der optionalen Ausrüstung betrieben zu
werden.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie andere elektrische
Zubehörteile oder Ausstattungen einbauen, um
sicherzustellen, dass sie kompatibel sind.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
CITROËN geliefert und empfohlen wird und/
oder nicht nach den entsprechenden Richtlinien
des Herstellers eingebaut wurde, übernimmt
CITROËN grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10 mA beträgt.

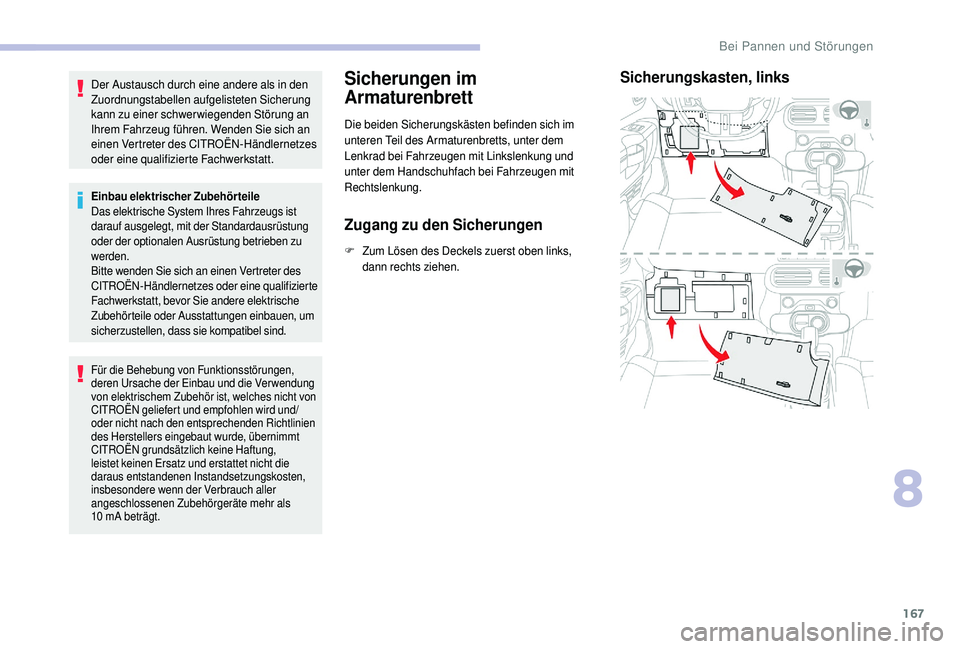

Sicherungen im
Armaturenbrett
Die beiden Sicherungskästen befinden sich im
unteren Teil des Armaturenbretts, unter dem
Lenkrad bei Fahrzeugen mit Linkslenkung und
unter dem Handschuhfach bei Fahrzeugen mit
Rechtslenkung.
Zugang zu den Sicherungen
F Zum Lösen des Deckels zuerst oben links,
dann rechts ziehen.
Sicherungskasten, links
8
Bei Pannen und Störungen

168

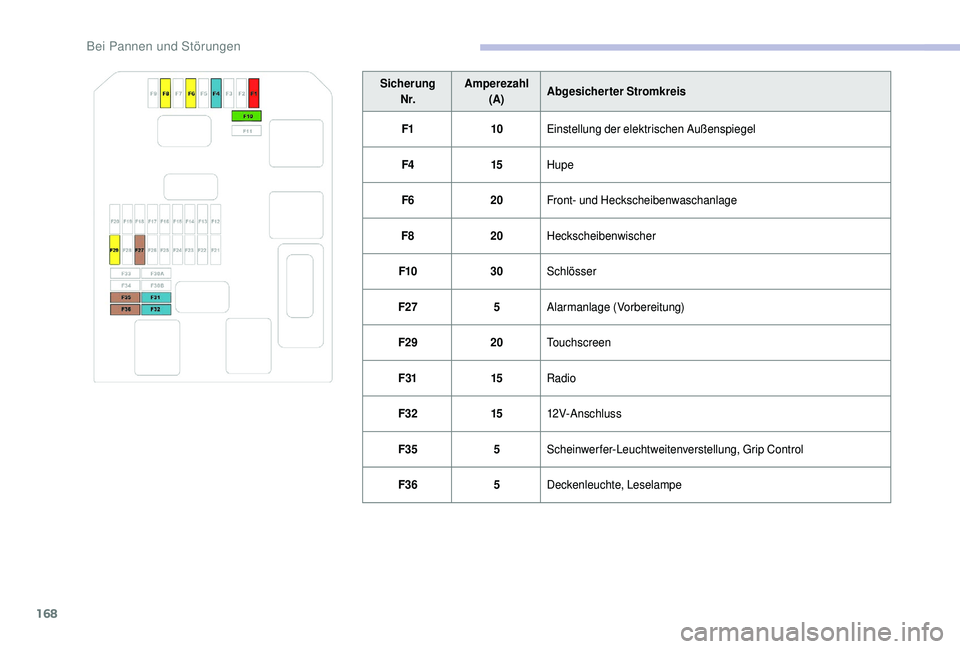

SicherungN r. Amperezahl
(A) Abgesicherter Stromkreis
F1 10Einstellung der elektrischen Außenspiegel
F4 15Hupe
F6 20Front- und Heckscheibenwaschanlage
F8 20Heckscheibenwischer
F10 30Schlösser
F27 5Alarmanlage (Vorbereitung)
F29 20Touchscreen
F31 15Radio
F32 1512V-Anschluss
F35 5Scheinwerfer-Leuchtweitenverstellung, Grip Control
F36 5Deckenleuchte, Leselampe
Bei Pannen und Störungen

169

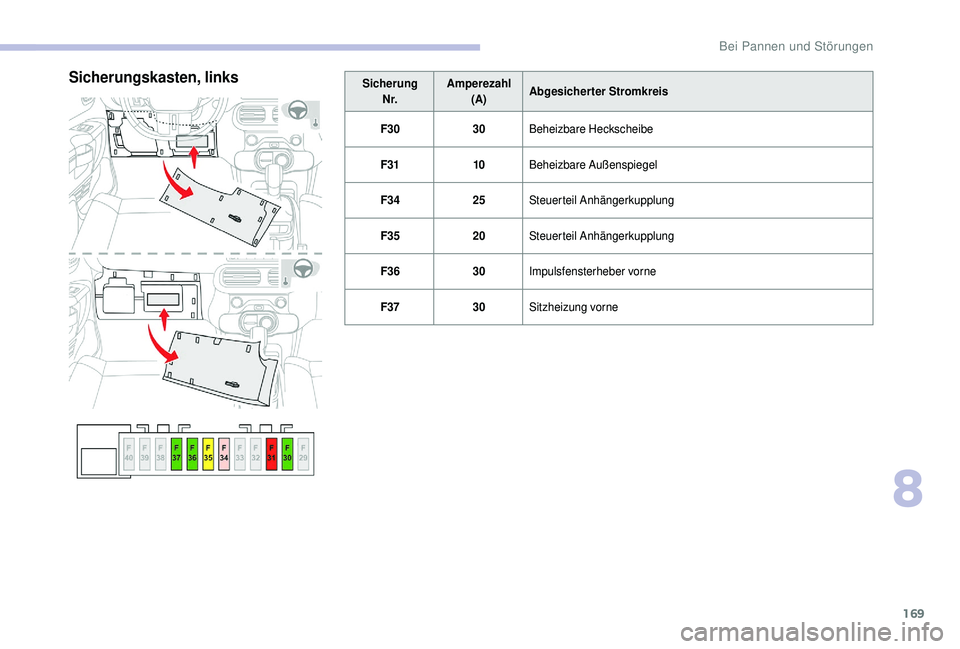

SicherungN r. Amperezahl
(A) Abgesicherter Stromkreis
F30 30Beheizbare Heckscheibe
F31 10Beheizbare Außenspiegel
F34 25Steuerteil Anhängerkupplung
F35 20Steuerteil Anhängerkupplung
F36 30Impulsfensterheber vorne
F37 30Sitzheizung vorneSicherungskasten, links
8
Bei Pannen und Störungen

170

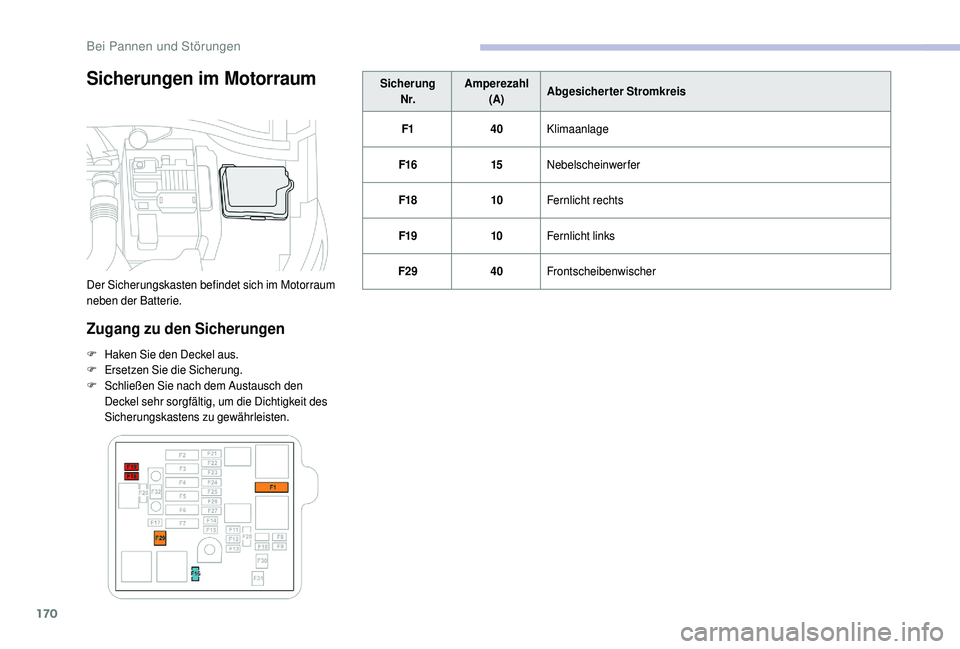

Sicherungen im Motorraum
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung.
F
S

chließen Sie nach dem Austausch den
Deckel sehr sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherung
N r. Amperezahl
(A) Abgesicherter Stromkreis
F1 40Klimaanlage
F16 15Nebelscheinwerfer
F18 10Fernlicht rechts
F19 10Fernlicht links
F29 40Frontscheibenwischer
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Bei Pannen und Störungen

171
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei

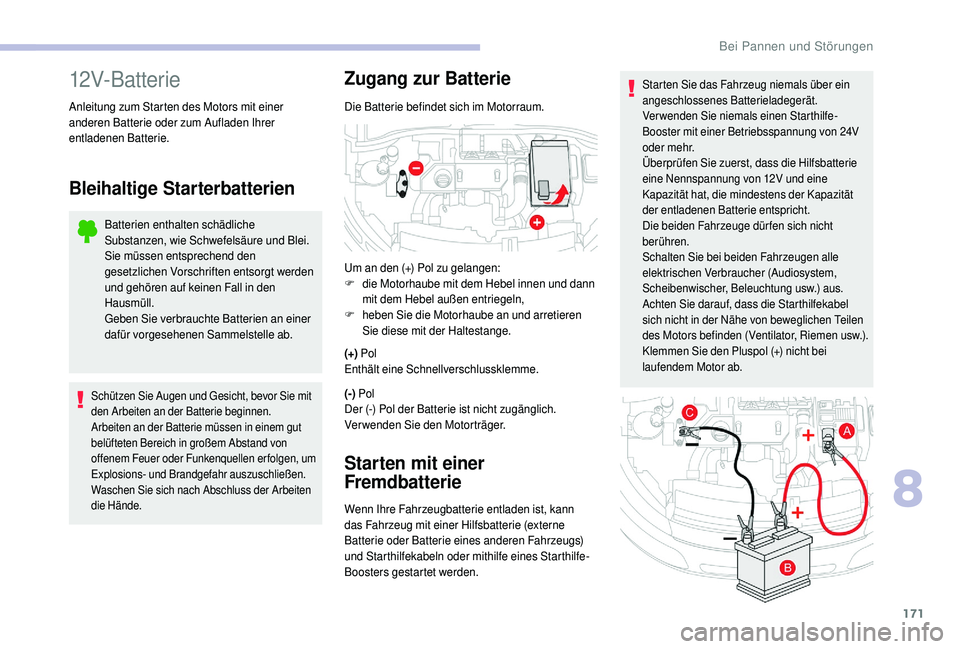

laufendem Motor ab.12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt werden
und gehören auf keinen Fall in den
Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie mit
den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem gut
belüfteten Bereich in großem Abstand von
offenem Feuer oder Funkenquellen erfolgen, um
Explosions- und Brandgefahr auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F
h

eben Sie die Motorhaube an und arretieren
Sie diese mit der Haltestange.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der (-) Pol der Batterie ist nicht zugänglich.
Verwenden Sie den Motorträger.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
8
Bei Pannen und Störungen

172

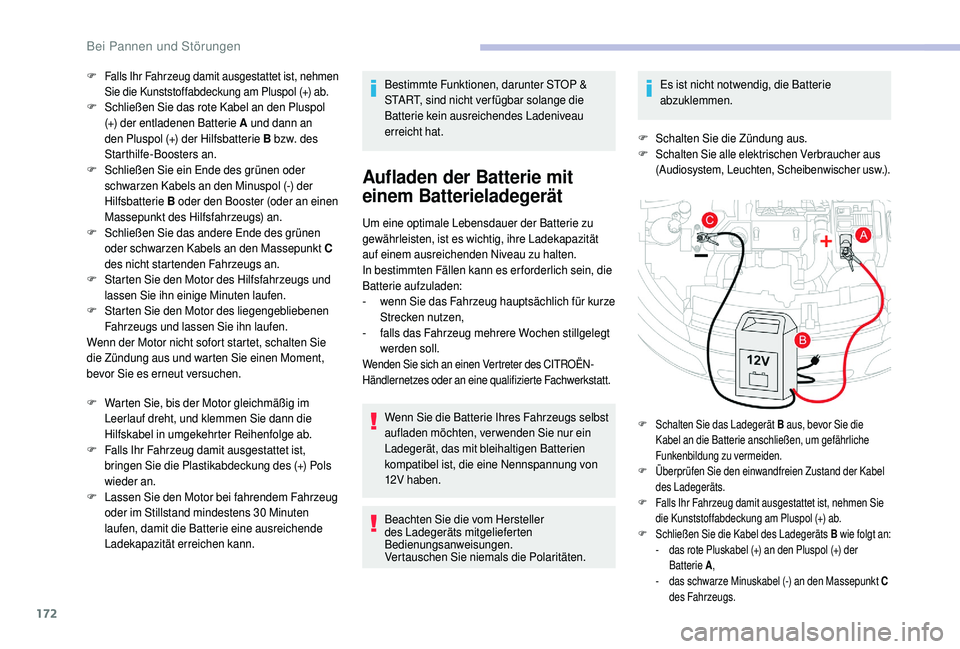

F Falls Ihr Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.
F Schließen Sie das rote Kabel an den Pluspol (+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B bz w. des
Starthilfe-Boosters an.
F
S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie B oder den Booster (oder an einen
Massepunkt des Hilfsfahrzeugs) an.
F
S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startenden Fahrzeugs an.
F
S

tarten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F
S

tarten Sie den Motor des liegengebliebenen
Fahrzeugs und lassen Sie ihn laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
F
W

arten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F
F

alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Plastikabdeckung des (+) Pols
wieder an.
F
L

assen Sie den Motor bei fahrendem Fahrzeug
oder im Stillstand mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann. Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
-

w
enn Sie das Fahrzeug hauptsächlich für kurze
Strecken nutzen,
-
f

alls das Fahrzeug mehrere Wochen stillgelegt
werden soll.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Wenn Sie die Batterie Ihres Fahrzeugs selbst
aufladen möchten, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12V haben.
Beachten Sie die vom Hersteller
des Ladegeräts mitgelieferten
Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten. Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F Schalten Sie alle elektrischen Verbraucher aus
(Audiosystem, Leuchten, Scheibenwischer usw.).
F Schalten Sie das Ladegerät B aus, bevor Sie die
Kabel an die Batterie anschließen, um gefährliche
Funkenbildung zu vermeiden.
F
Ü

berprüfen Sie den einwandfreien Zustand der Kabel
des Ladegeräts.
F
F

alls Ihr Fahrzeug damit ausgestattet ist, nehmen Sie
die Kunststoffabdeckung am Pluspol (+) ab.
F
Sc

hließen Sie die Kabel des Ladegeräts B wie folgt an:
-

d
as rote Pluskabel (+) an den Pluspol (+) der
Batterie A,
-

d
as schwarze Minuskabel (-) an den Massepunkt C
des Fahrzeugs.
Bei Pannen und Störungen

173
Versuchen Sie nie, eine eingefrorene Batterie
aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen, um sicherzustellen,
dass die inneren Komponenten nicht
beschädigt worden sind und das Gehäuse
keine Risse bekommen hat, da dies das
Austreten von giftiger und korrosiver Säure zur
Folge hätte.

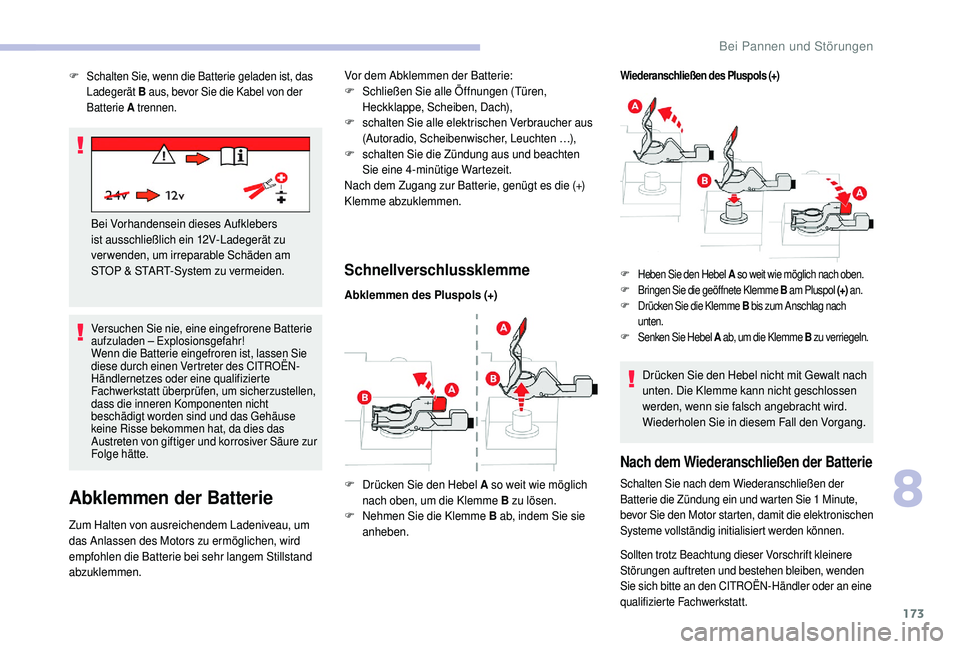

Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau, um
das Anlassen des Motors zu ermöglichen, wird
empfohlen die Batterie bei sehr langem Stillstand
abzuklemmen.
Schnellverschlussklemme
Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Klemme kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Nach dem Wiederanschließen der Batterie
Schalten Sie nach dem Wiederanschließen der
Batterie die Zündung ein und warten Sie 1 Minute,
bevor Sie den Motor starten, damit die elektronischen
Systeme vollständig initialisiert werden können.
F
S

chalten Sie, wenn die Batterie geladen ist, das
Ladegerät B aus, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden. Vor dem Abklemmen der Batterie:
F
S

chließen Sie alle Öffnungen (Türen,
Heckklappe, Scheiben, Dach),
F
s
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Scheibenwischer, Leuchten …),
F
s
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die (+)
Klemme abzuklemmen.
Abklemmen des Pluspols (+)
F
D

rücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F
N

ehmen Sie die Klemme B ab, indem Sie sie
anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F B ringen Sie die geöffnete Klemme B am Pluspol (+) an.
F
D

rücken Sie die Klemme B bis zum Anschlag nach
unten.
F
Se

nken Sie Hebel A ab, um die Klemme B zu verriegeln.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an den CITROËN-Händler oder an eine
qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

174
Sie müssen bestimmte Systeme selbst
reinitialisieren, siehe auch entsprechenden
Abschnitt:
-
d
en Schlüssel mit der Fernbedienung oder den
elektronischen Schlüssel ( je nach Version),
-
d

ie elektrischen Fensterheber,
-

d
as Datum und die Uhrzeit,
-
d

ie gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der

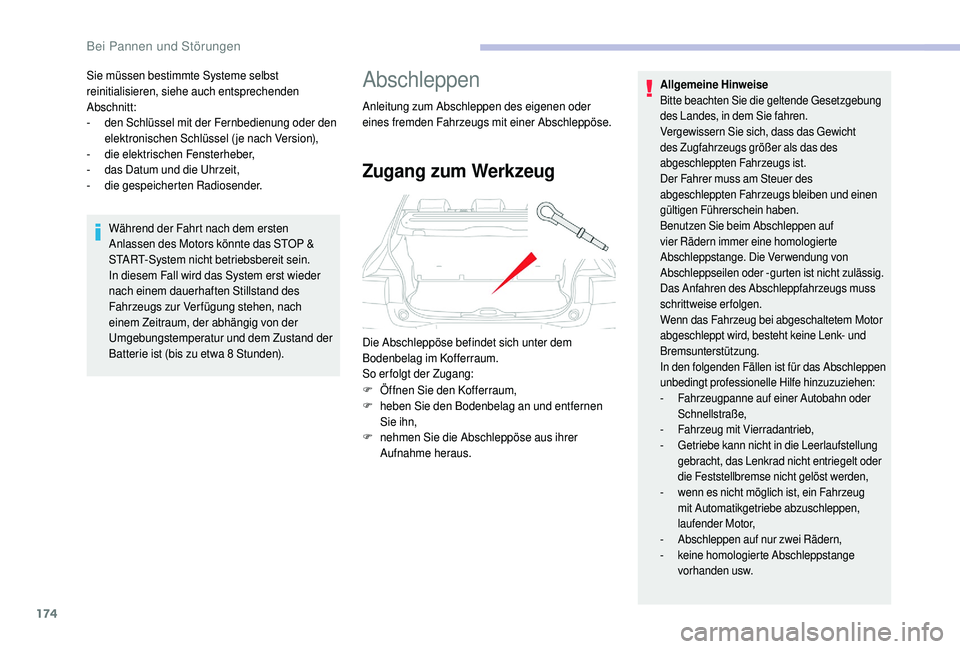

Batterie ist (bis zu etwa 8 Stunden).Abschleppen
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer Abschleppöse.
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
So erfolgt der Zugang:
F
Ö

ffnen Sie den Kofferraum,
F
heb

en Sie den Bodenbelag an und entfernen
Sie ihn,
F
n

ehmen Sie die Abschleppöse aus ihrer
Aufnahme heraus.
Allgemeine Hinweise
Bitte beachten Sie die geltende Gesetzgebung
des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In den folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuziehen:
-
F

ahrzeugpanne auf einer Autobahn oder
Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die Leerlaufstellung
gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,
-

w
enn es nicht möglich ist, ein Fahrzeug
mit Automatikgetriebe abzuschleppen,
laufender Motor,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden usw.
Bei Pannen und Störungen
