6258-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa

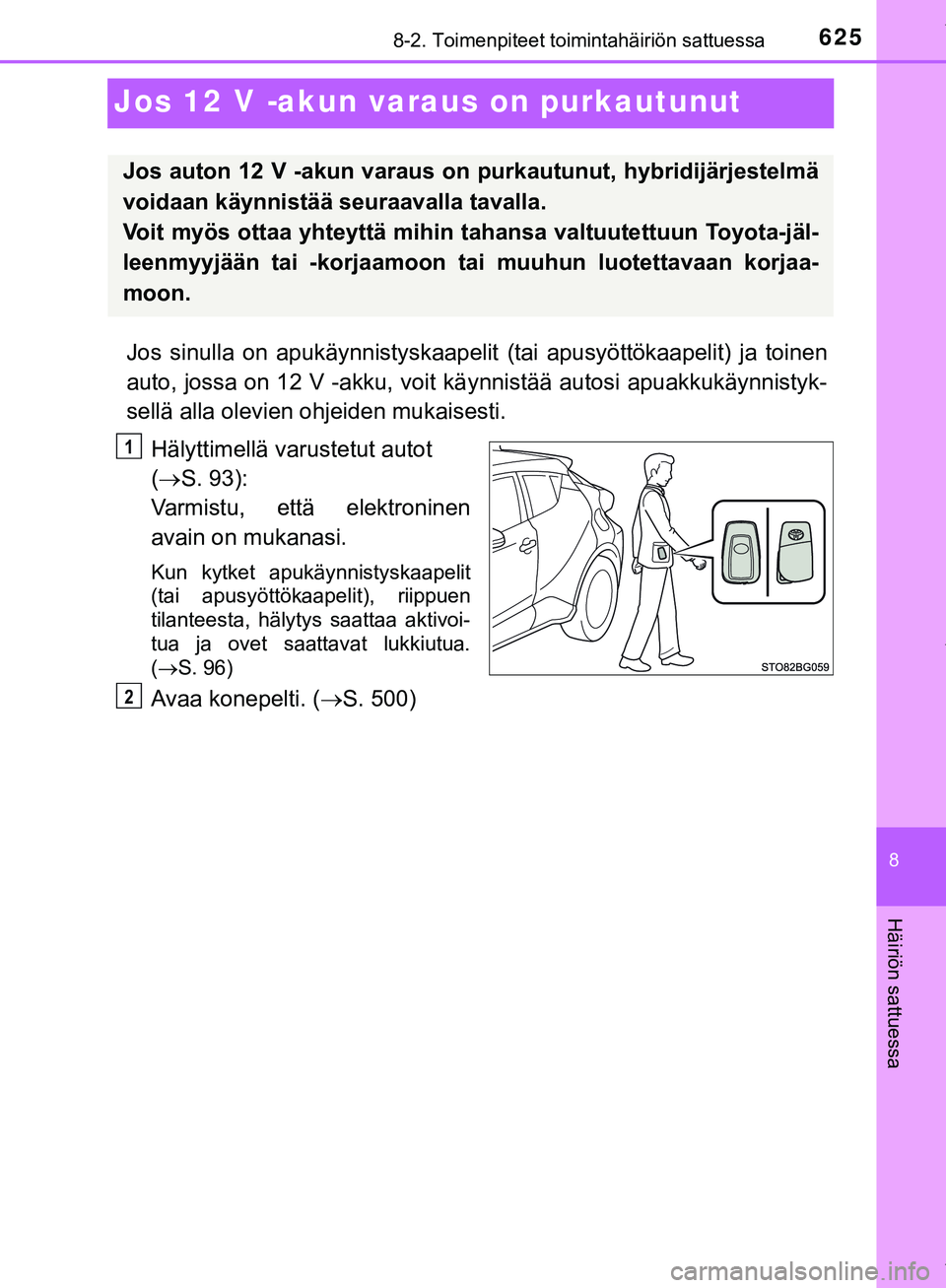

Jos 12 V -akun varaus on purkautunut
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen
auto, jossa on 12 V -akku, voit kä ynnistää autosi apuakkukäynnistyk-
sellä alla olevien ohjeiden mukaisesti.
Hälyttimellä va rustetut autot
(  S. 93):
Varmistu, että elektroninen
avain on mukanasi.
Kun kytket apukäynnistyskaapelit
(tai apusyöttökaapelit), riippuen
tilanteesta, hälytys saattaa aktivoi-
tua ja ovet saattavat lukkiutua.
( S. 96)
Avaa konepelti. ( S. 500)
Jos auton 12 V -akun varaus on purkautunut, hybridijärjestelmä
voidaan käynnistää seuraavalla tavalla.
Voit myös ottaa yhteyttä mihin tahansa valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaa-
moon.
1
2
C-HR_HV_OM_Europe_OM10576FI .book Page 625 Thursday, April 12, 2018 10:53 AM

6268-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:Kiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois 12-voltin akun läheisyydestä ja kaikista
liikkuvista osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladatak-
sesi autosi 12 V -akkua.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
autosi hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-
toimintatila.
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettu un Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.3
4
5
6
C-HR_HV_OM_Europe_OM10576FI .book Page 626 Thursday, April 12, 2018 10:53 AM

6278-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestyksessä kuin ne kiinnitettiin.
Kun hybridijärjestelmä käynnistyy, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoiseen ja hyvin varustetun
korjaamon tarkastaa auto mahdollisimman pian.
n Hybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämällä autoa.
n Estääksesi 12 V -akun varauksen purkautumisen
lSammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä on sam-
mutettuna.
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Jos 12 V -akku irrotetaan virtapii ristä tai sen varaus pääsee purkautu-
maan
l ECU-yksikköön tallennetut tiedot tyhjenevät. Jos 12-voltin akun varaus on
purkautunut, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoiseen ja hyvin varustetun korjaamon tarkastaa auto.
l Jotkut järjestelmät saattavat vaatia alustuksen. ( S. 663)
n Kun irrotat 12 V -akun navat
Kun 12-voltin akun napakengät irrotetaan, ECU-yksikköön tallennetut tiedot
tyhjenevät. Ennen kuin irrotat 12 V -akun akkukengät, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n 12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen, vaikka autoa ei käytettäsi, luonnolli-
sista syistä ja tiettyjen sähkölaitteiden kulutusominaisuuksien vuoksi. Jos
auto jätetään pitkäksi aikaa käyttämättä, 12 V -\
akun varaus saattaa purkau-
tua, eikä hybridijärjestelmää saada käynnistymään. (12 V -akku latautuu
automaattisesti hybridijärjestelmän ollessa käynnissä.)
7
C-HR_HV_OM_Europe_OM10576FI .book Page 627 Thursday, April 12, 2018 10:53 AM

6288-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FIn

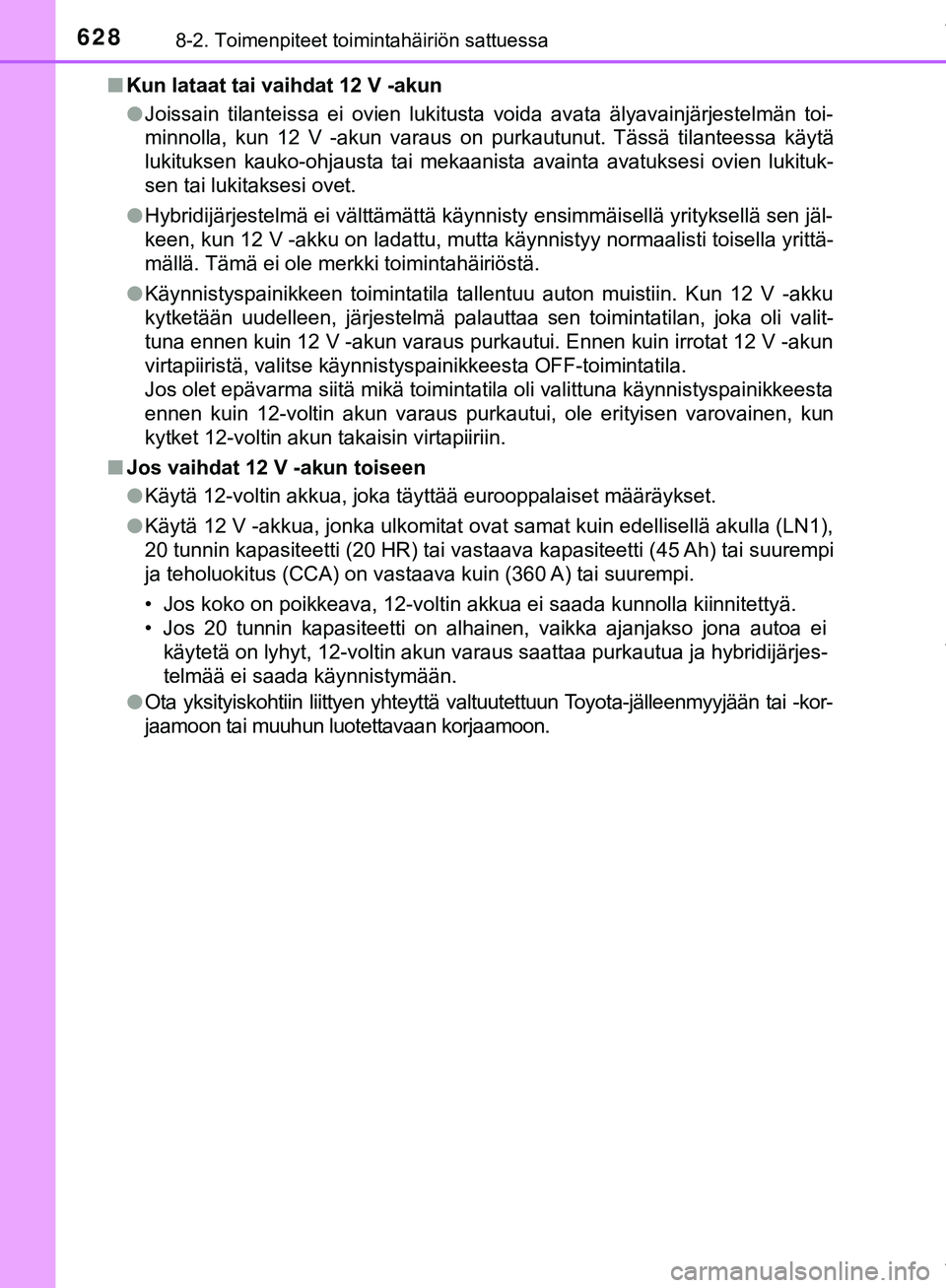

Kun lataat tai vaihdat 12 V -akun
lJoissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä
lukituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituk-
sen tai lukitaksesi ovet.
l Hybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jäl-
keen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella yrittä-
mällä. Tämä ei ole merkki toimintahäiriöstä.
l Käynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku
kytketään uudelleen, järjestelmä palauttaa sen toimintatilan, joka oli valit-
tuna ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun
virtapiiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käyn\
nistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12-voltin akun takaisin virtapiiriin.
n Jos vaihdat 12 V -akun toiseen
lKäytä 12-voltin akkua, joka täyttää eurooppalaiset määräykset.
l Käytä 12 V -akkua, jonka ulkomitat ovat samat kuin edellisellä akulla (LN1),
20 tunnin kapasiteetti (20 HR) tai vastaava kapasiteetti (45 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava kuin (360 A) tai suurempi.
• Jos koko on poikkeava, 12-voltin akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei
käytetä on lyhyt, 12-voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
l Ota yksityiskohtiin liittyen yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon.
C-HR_HV_OM_Europe_OM10576FI .book Page 628 Thursday, April 12, 2018 10:53 AM

6298-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa

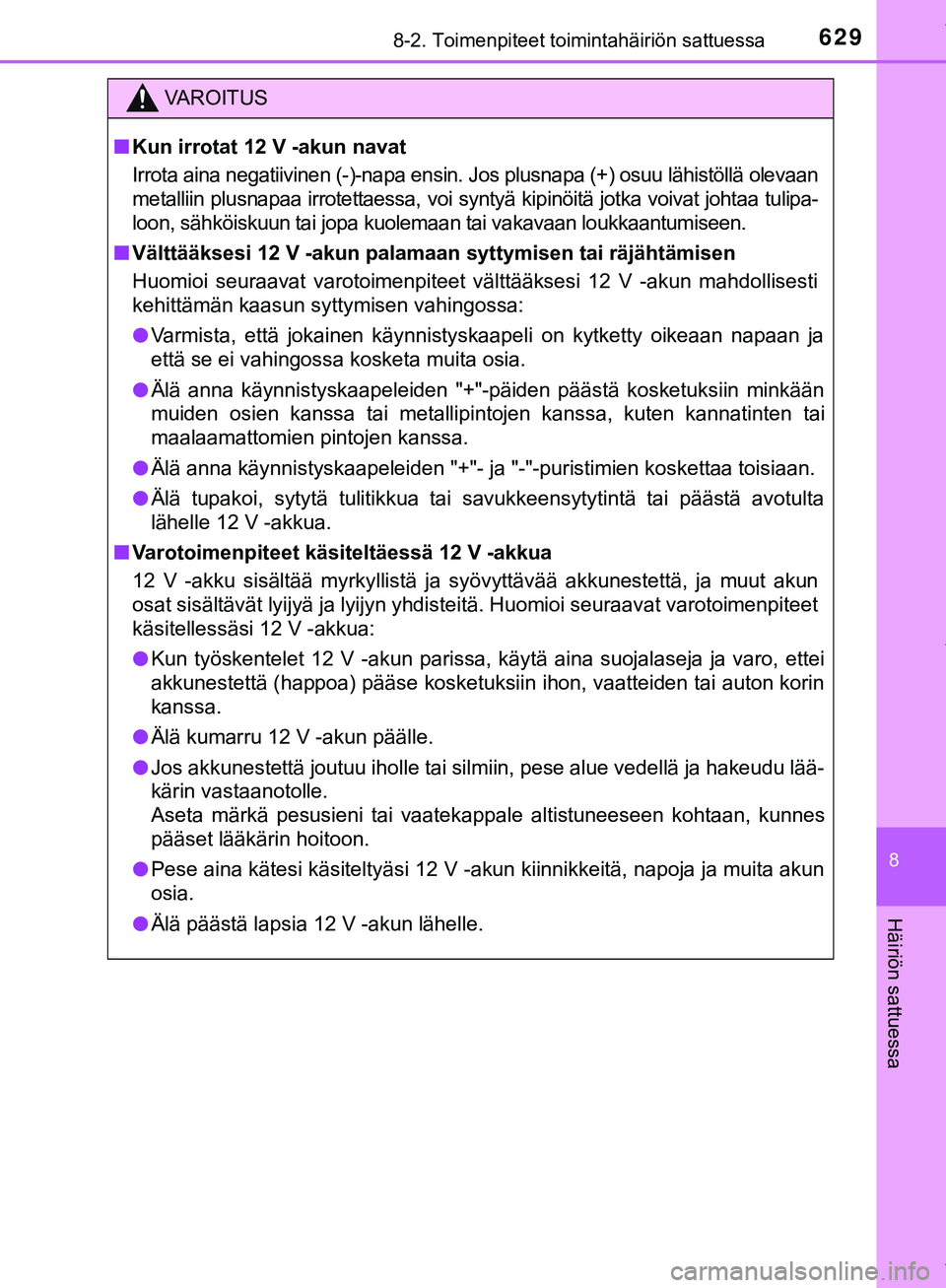

VAROITUS
n Kun irrotat 12 V -akun navat
Irrota aina negatiivinen (-)-napa ensin. Jos plusnapa (+) osuu lähistöllä olevaan
metalliin plusnapaa irrotettaessa, voi syntyä kipinöitä jotka voivat johtaa tulipa-
loon, sähköiskuun tai jopa kuolemaan tai vakavaan loukkaantumiseen.
n Välttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet välttääksesi 12 V -akun mahdollisesti
kehittämän kaasun syttymisen vahingossa:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle 12 V -akkua.
n Varotoimenpiteet käsiteltäessä 12 V -akkua
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
l Kun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru 12 V -akun päälle.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun
osia.
l Älä päästä lapsia 12 V -akun lähelle.
C-HR_HV_OM_Europe_OM10576FI .book Page 629 Thursday, April 12, 2018 10:53 AM

6308-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FIHUOMAA
n
Käsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
C-HR_HV_OM_Europe_OM10576FI .book Page 630 Thursday, April 12, 2018 10:53 AM

6318-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Jos moottori ylikuumenee
lMoottorin jäähdytysnesteen lämpömittarin neula ( S. 113) nousee
punaiselle alueelle tai havaitset huomattavaa tehohäviötä hybridi-
järjestelmässä. (Esimerkiksi auton nopeus ei nouse.)
l Jos monitoiminäyttöön ilmestyy vies ti "Hybridijärjestelmä on ylikuu-
mentunut. Rajoitettu teho käytössä".
l Höyryä nousee konepellin alta.
nJos moottorin jäähdytysnesteen korkeasta lämpötilasta varoit-
tava valo syttyy
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähenty-
nyt.
Jos höyryä ei näy:
Nosta konepelti ylös varovasti.
Kun hybridijärjestelmä on jäähtynyt tarpeeksi, tarkista letkut ja
jäähdytin mahdollisten vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
Toimenpiteet
1
2
3
C-HR_HV_OM_Europe_OM10576FI .book Page 631 Thursday, April 12, 2018 10:53 AM

6328-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI

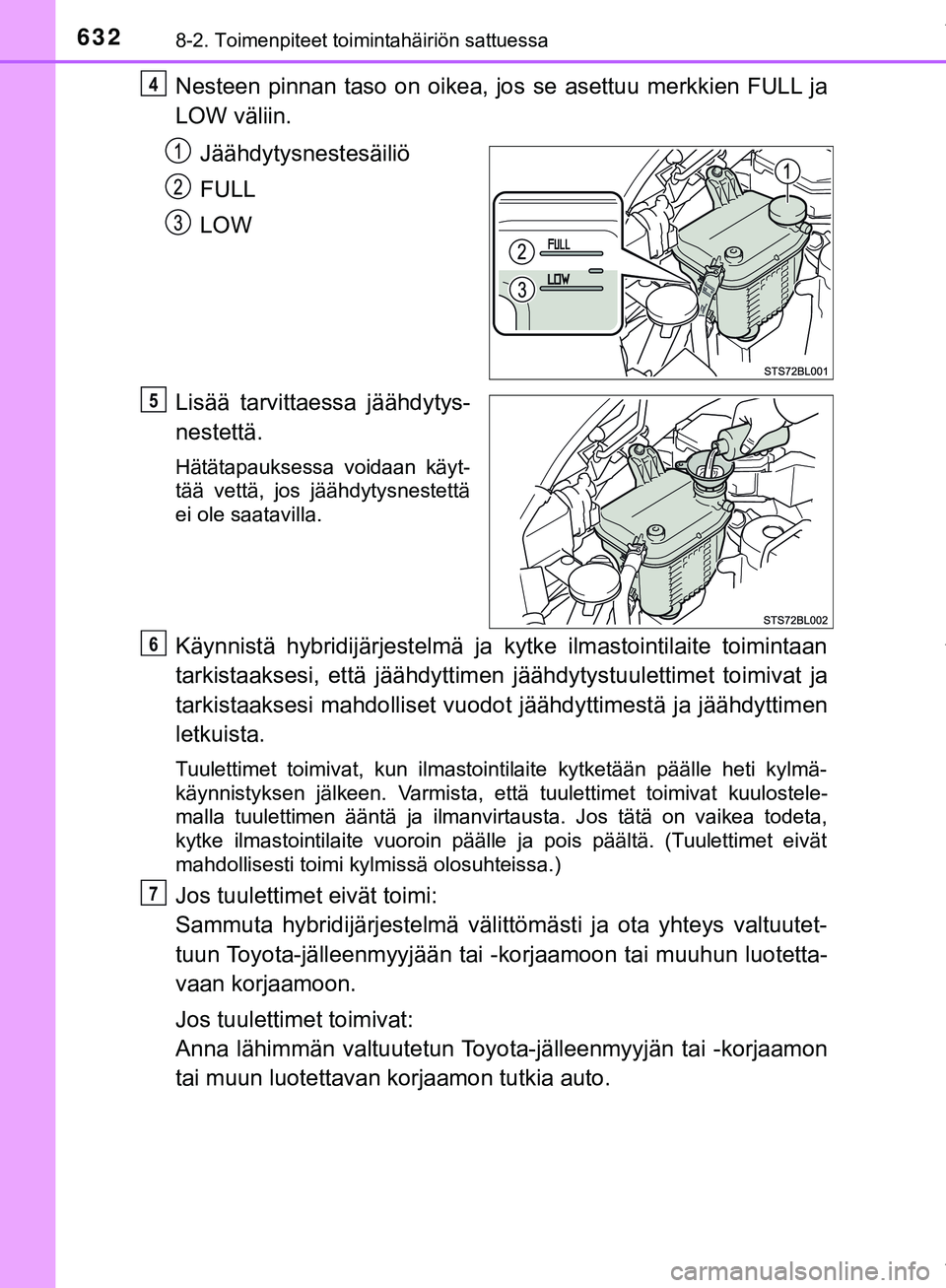

Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja kytke ilmastointilaite toimintaan
tarkistaaksesi, että jäähdyttimen jäähdytystuulettimet toimivat ja
tarkistaaksesi mahdolliset vuodot jäähdyttim estä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointilaite kytketään päälle h\
eti kylmä-
käynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos tätä on vaikea todeta,
kytke ilmastointilaite vuoroin päälle ja pois päältä. (Tuulettimet eivät
mahdollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittö mästi ja ota yhteys valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia auto.
4
5
6
7
