2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

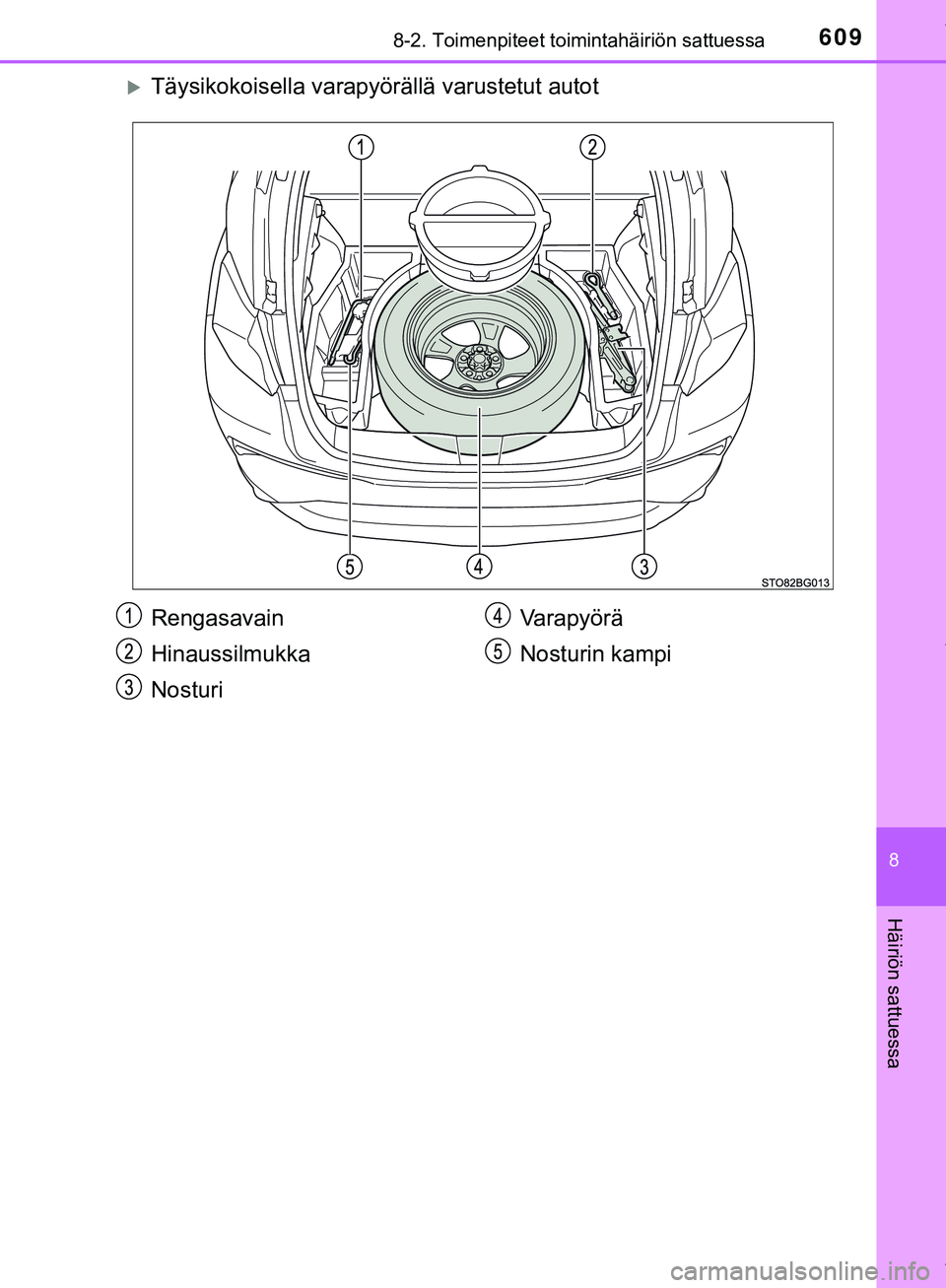

6098-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Täysikokoisella varapyörällä varustetut autot
Rengasavain
Hinaussilmukka
NosturiVarapyörä
Nosturin kampi
C-HR_HV_OM_Europe_OM10576FI
.book Page 609 Thursday, April 12, 2018 10:53 AM

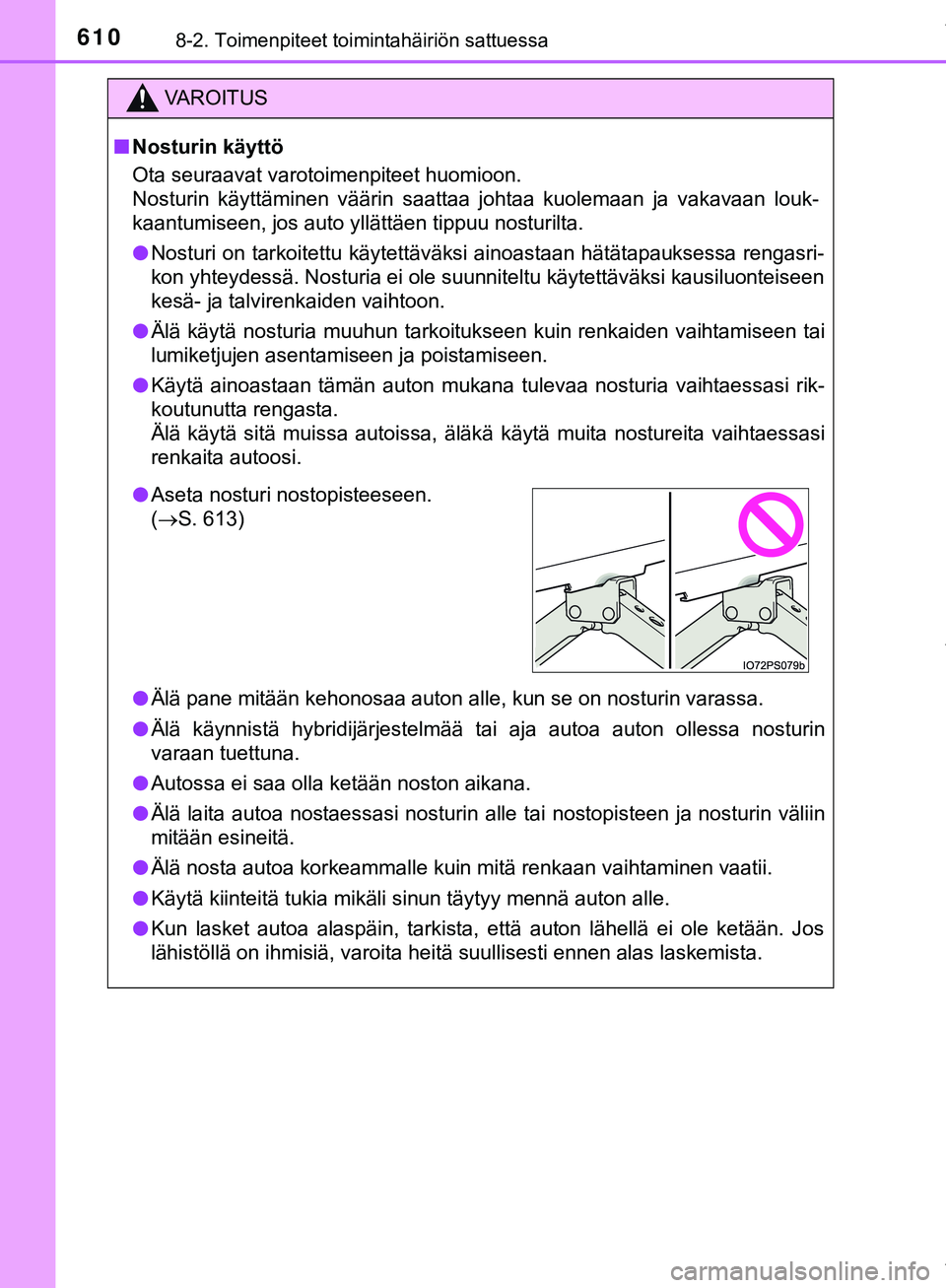

6108-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Nosturin käyttö
Ota seuraavat varotoimenpiteet huomioon.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
lAseta nosturi nostopisteeseen.
(S. 613)
C-HR_HV_OM_Europe_OM10576FI .book Page 610 Thursday, April 12, 2018 10:53 AM

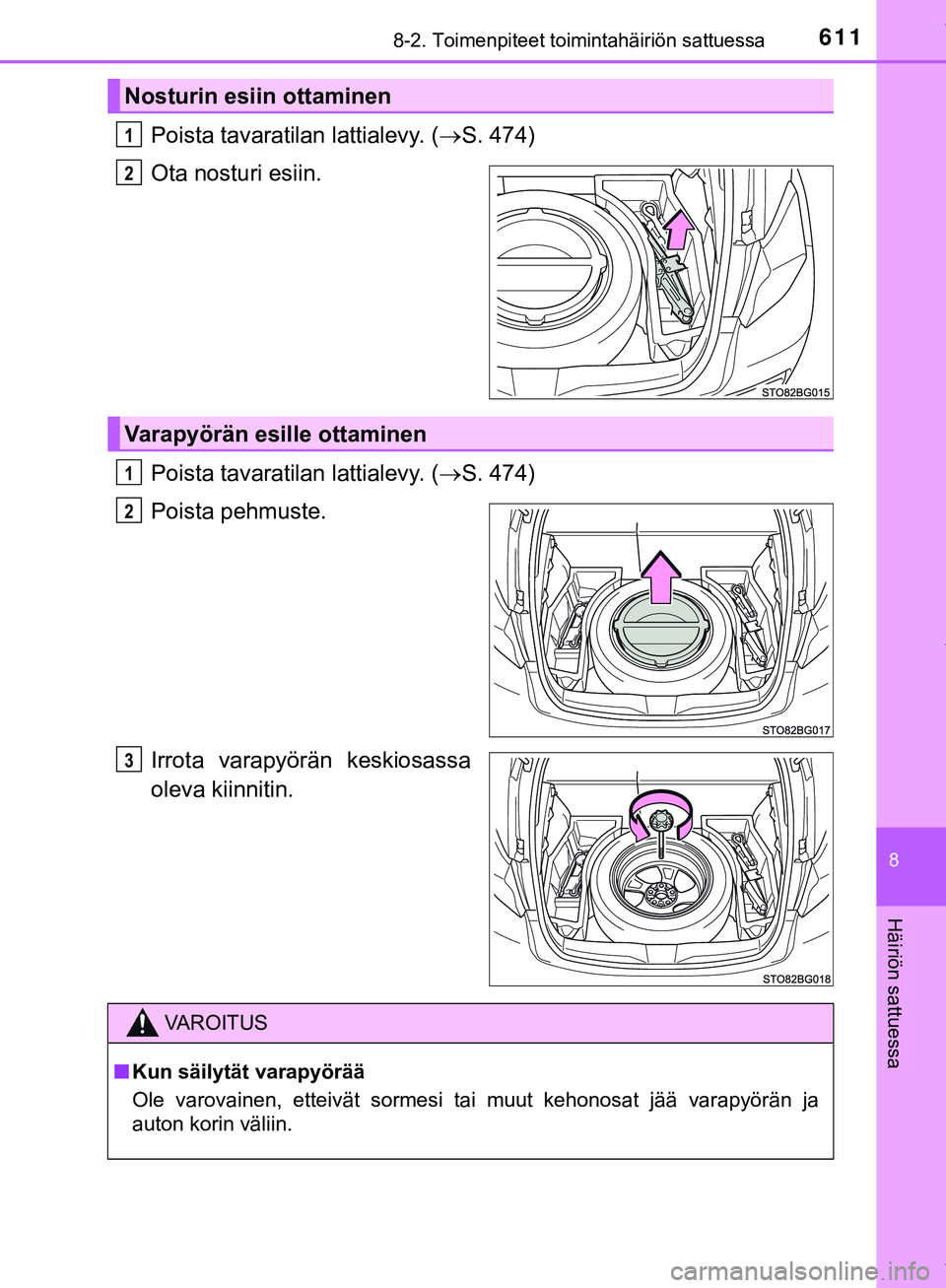

6118-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Poista tavaratilan lattialevy. (S. 474)
Ota nosturi esiin.
Poista tavaratilan lattialevy. ( S. 474)
Poista pehmuste.
Irrota varapyörän keskiosassa
oleva kiinnitin.
Nosturin esiin ottaminen
1
2
Varapyörän esille ottaminen
1
2
3
VAROITUS
n Kun säilytät varapyörää
Ole varovainen, etteivät sormesi tai muut kehonosat jää varapyörän ja
auton korin väliin.
C-HR_HV_OM_Europe_OM10576FI .book Page 611 Thursday, April 12, 2018 10:53 AM

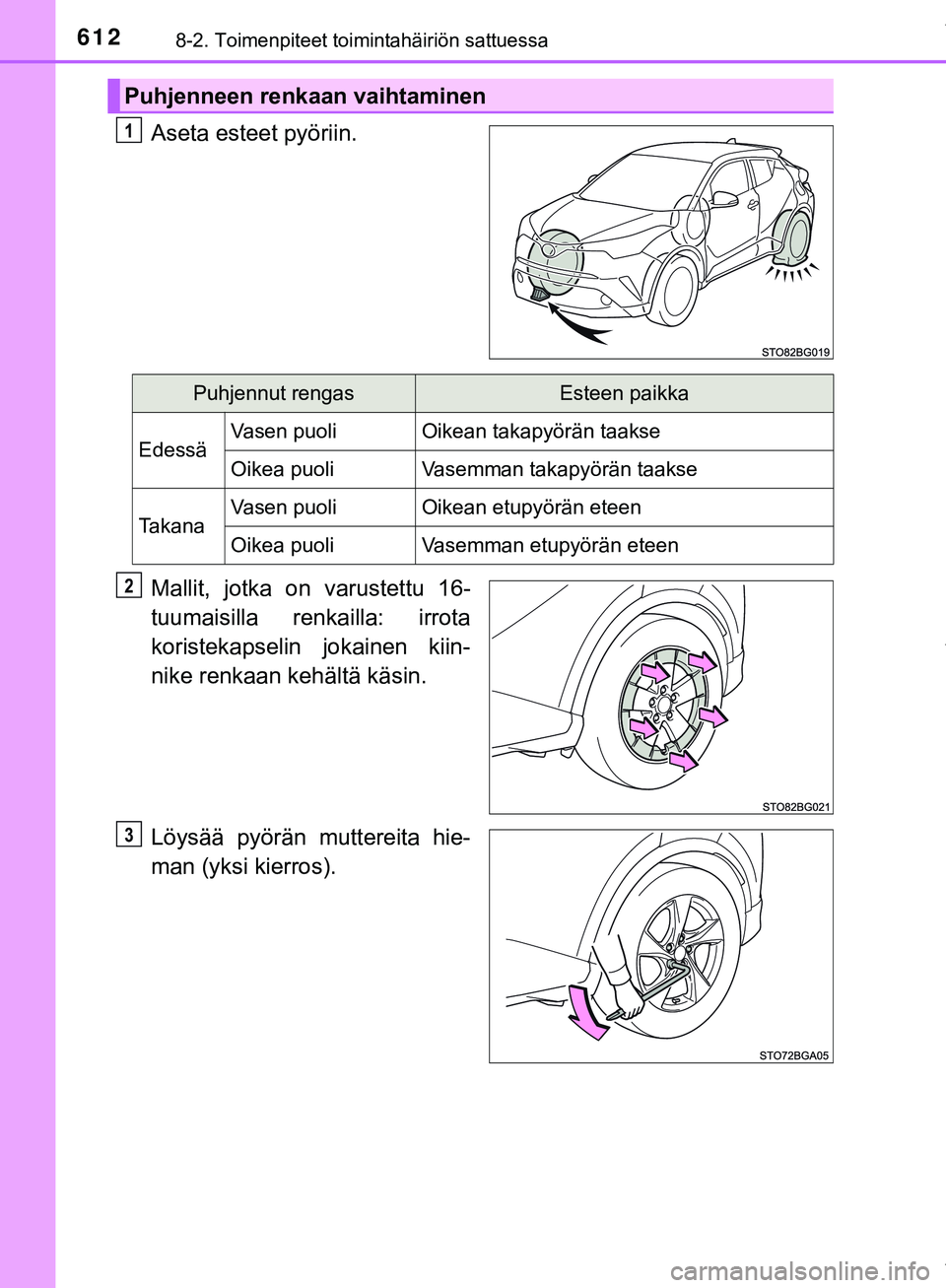

6128-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
Aseta esteet pyöriin.
Mallit, jotka on varustettu 16-
tuumaisilla renkailla: irrota
koristekapselin jokainen kiin-
nike renkaan kehältä käsin.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
C-HR_HV_OM_Europe_OM10576FI.book Page 612 Thursday, April 12, 2018 10:53 AM

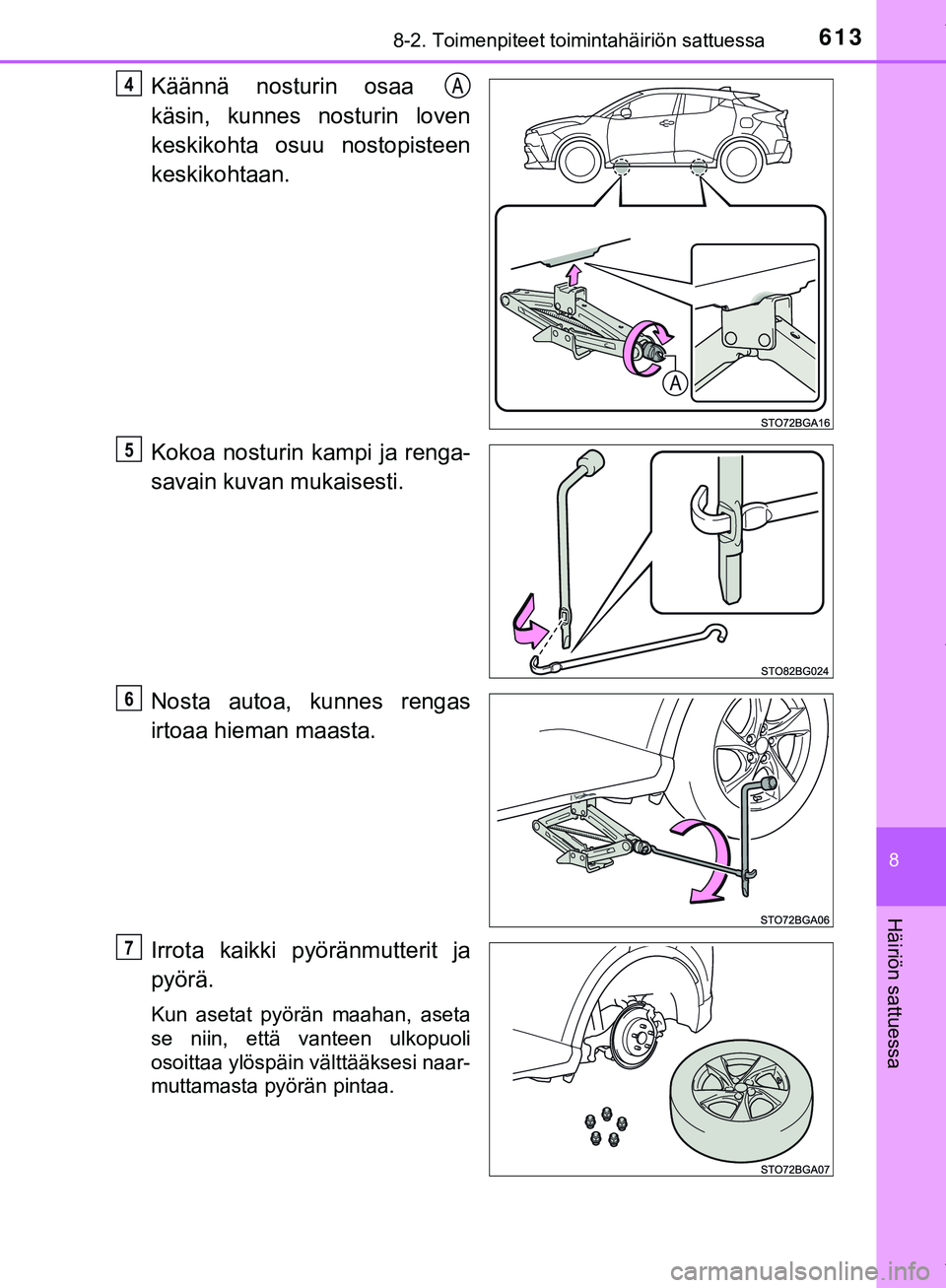

6138-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Käännä nosturin osaa
käsin, kunnes nosturin loven
keskikohta osuu nostopisteen
keskikohtaan.
Kokoa nosturin kampi ja renga-
savain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
7
C-HR_HV_OM_Europe_OM10576FI.book Page 613 Thursday, April 12, 2018 10:53 AM

6148-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Puhjenneen renkaan vaihtaminen
l Ota seuraavat varotoimenpiteet huomioon.
Jos varotoimenpiteitä ei huomioida voi seurauksena olla vakavat henkilö-
vahingot:
• Muut kuin 16-tuumaisilla renkailla varustetut autot: Älä yritä irrottaa
koristekapselia käsin. Käsittele koristekapselia huolellisesti välttääksesi
henkilövahingot.
• 16-tuumaisilla renkailla varustetut autot: Jos tartut renkaaseen koriste- kapselista, se saattaa yllätyksellisesti irrota ja rengas voi pudota.
(S. 528)
• Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat osat voivat olla erityisen
kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla kehon
osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta osoittaa sisäänpäin. ( S. 527)
C-HR_HV_OM_Europe_OM10576FI .book Page 614 Thursday, April 12, 2018 10:53 AM

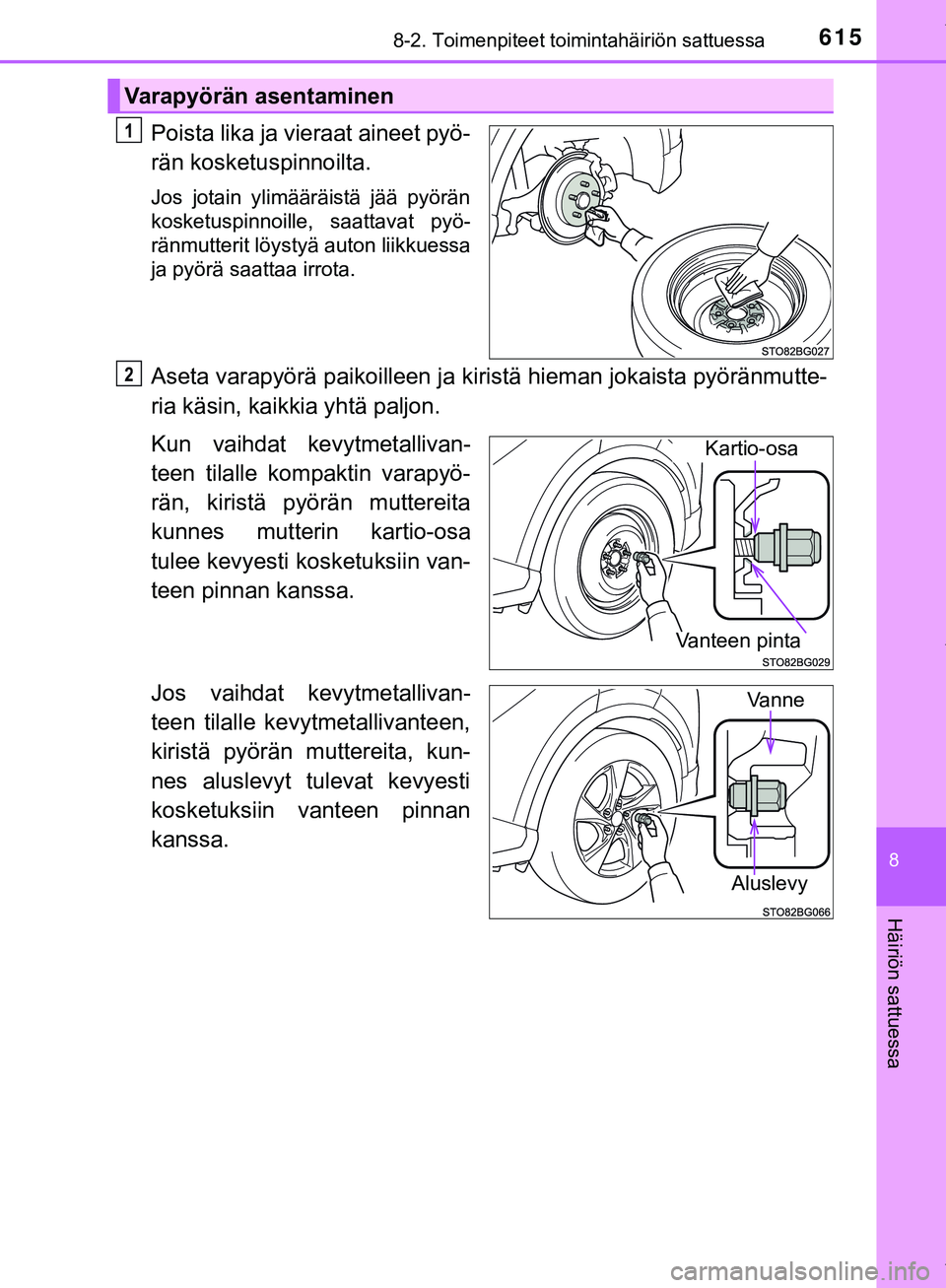

6158-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
8
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa
tulee kevyesti kosketuksiin van-
teen pinnan kanssa.
Jos vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevyt tulevat kevyesti
kosketuksiin vanteen pinnan
kanssa.
Varapyörän asentaminen
1
2
Kartio-osa
Vanteen pinta
Aluslevy
Vanne
C-HR_HV_OM_Europe_OM10576FI .book Page 615 Thursday, April 12, 2018 10:53 AM

6168-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10576FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
16-tuumaisilla renkailla varustetut
autot: Jos asennat alkuperäisen
pyörän, kiinnitä koristekapseli.
Ennen asennusta varmistu, ettei
kiinnityspinnoilla, kiinnikkeissä tai
tarrakiinnikkeissä ole likaa tai vau-
rioita. Kiinnittyminen ei onnistu
kunnolla, jos kiinnityspinnoilla on
kuraa tai vaurioita.
Kohdista renkaan venttiili koristekapselissa olevan loven kanssa, kuvan
osoittamalla tavalla, ja suorita kiinnitys painamalla käsin koko kehän
alueelta.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoi-
hinsa.
3
4
5
6
