2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

5457-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

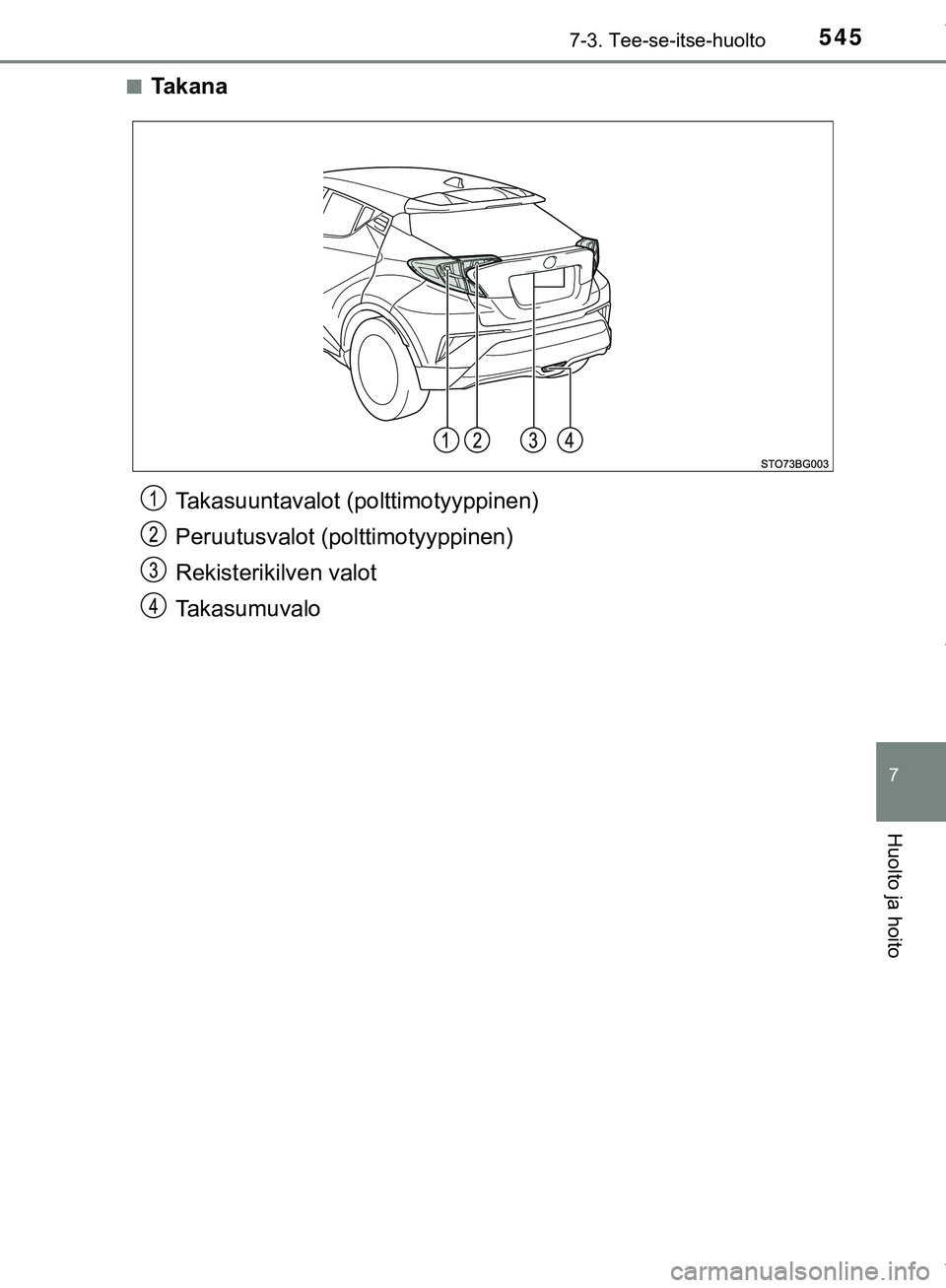

nTakana
Takasuuntavalot (polttimotyyppinen)
Peruutusvalot (polttimotyyppinen)
Rekisterikilven valot
Takasumuvalo
C-HR_HV_OM_Europe_OM10576FI.book Page 545 Thursday, April 12, 2018 10:53 AM

5467-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FIn

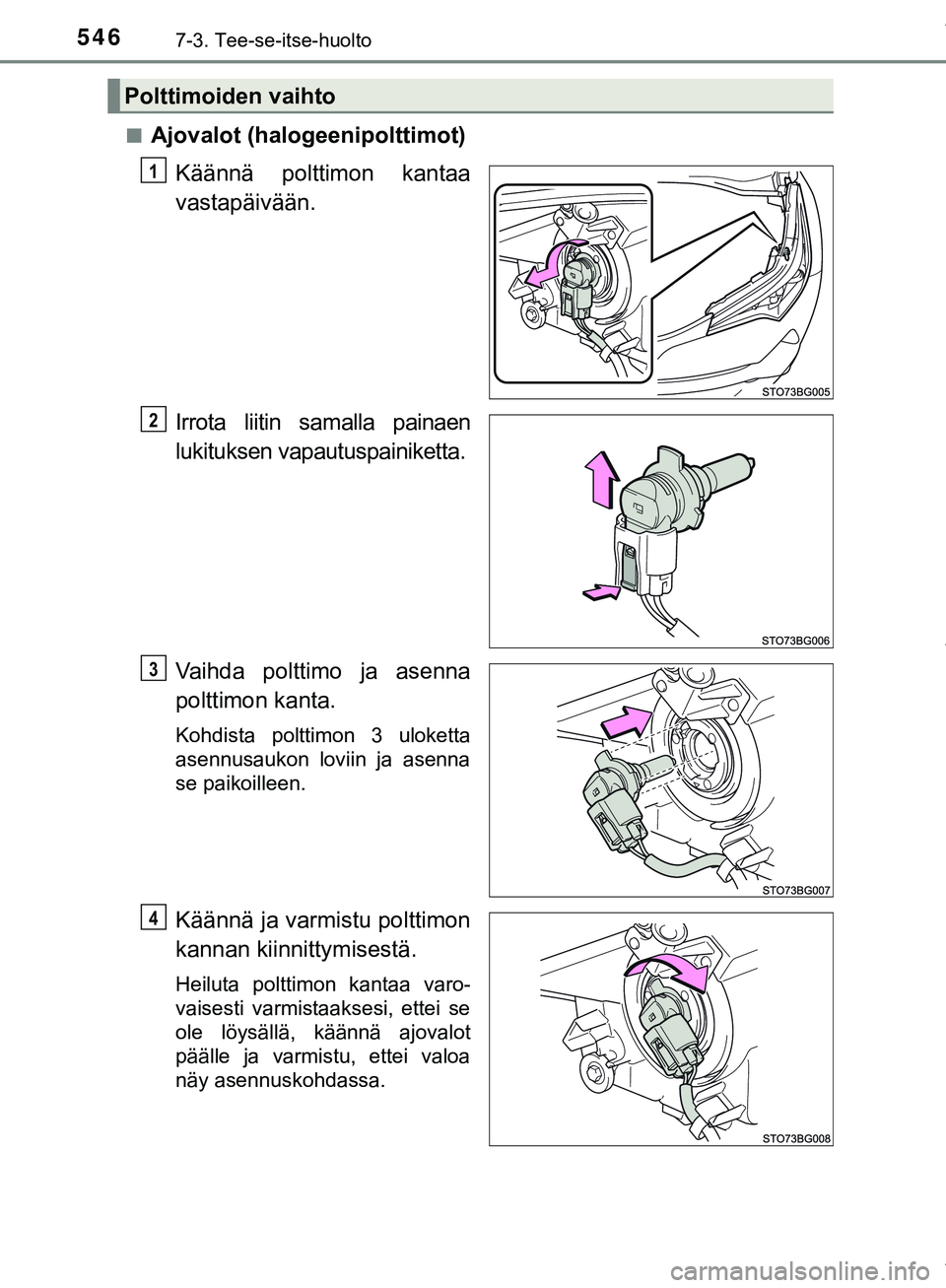

Ajovalot (halogeenipolttimot)
Käännä polttimon kantaa
vastapäivään.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
C-HR_HV_OM_Europe_OM10576FI .book Page 546 Thursday, April 12, 2018 10:53 AM

5477-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

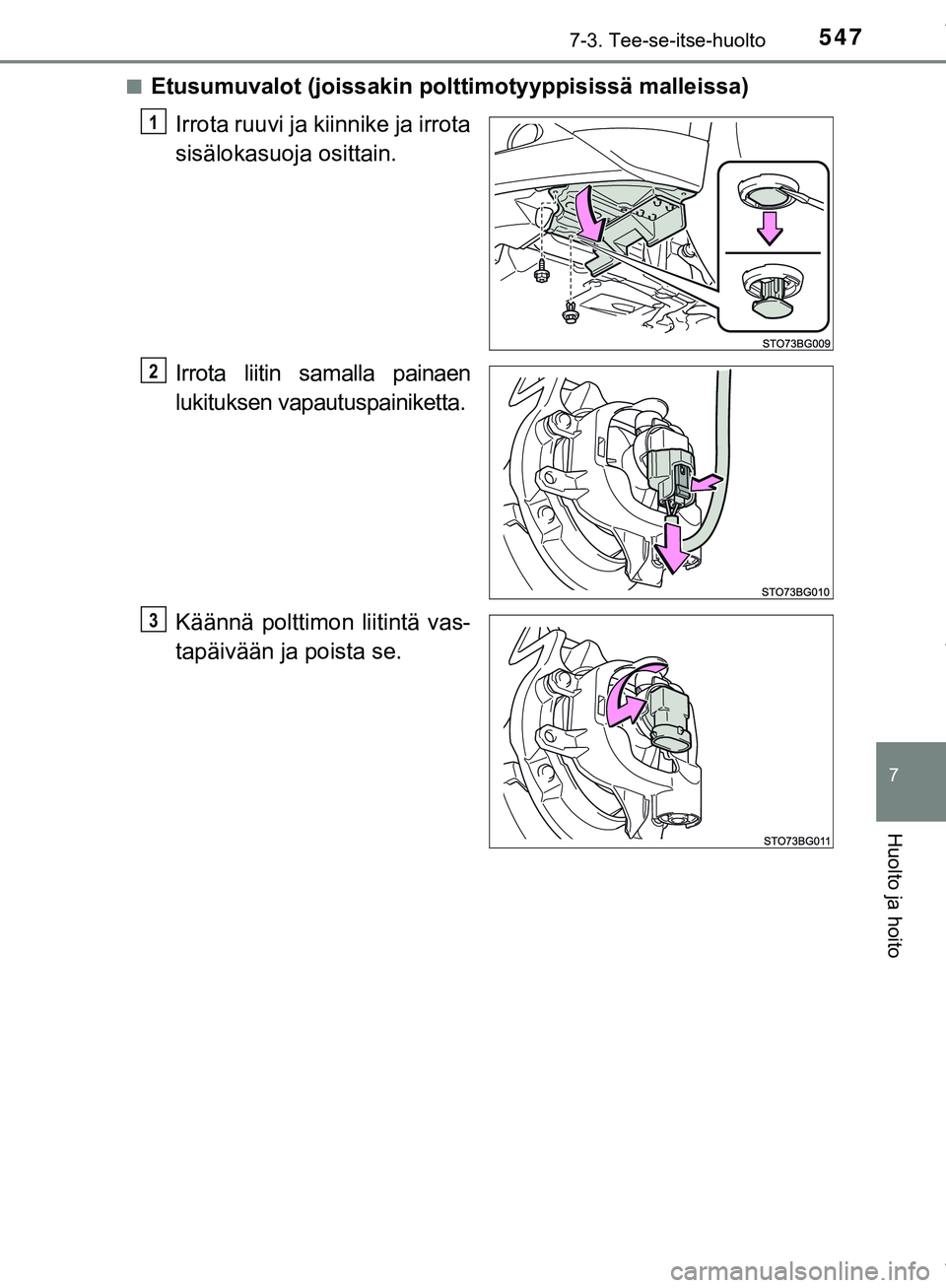

nEtusumuvalot (joissakin polttimotyyppisissä malleissa)Irrota ruuvi ja kiinnike ja irrota
sisälokasuoja osittain.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
1
2
3
C-HR_HV_OM_Europe_OM10576FI .book Page 547 Thursday, April 12, 2018 10:53 AM

5487-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI

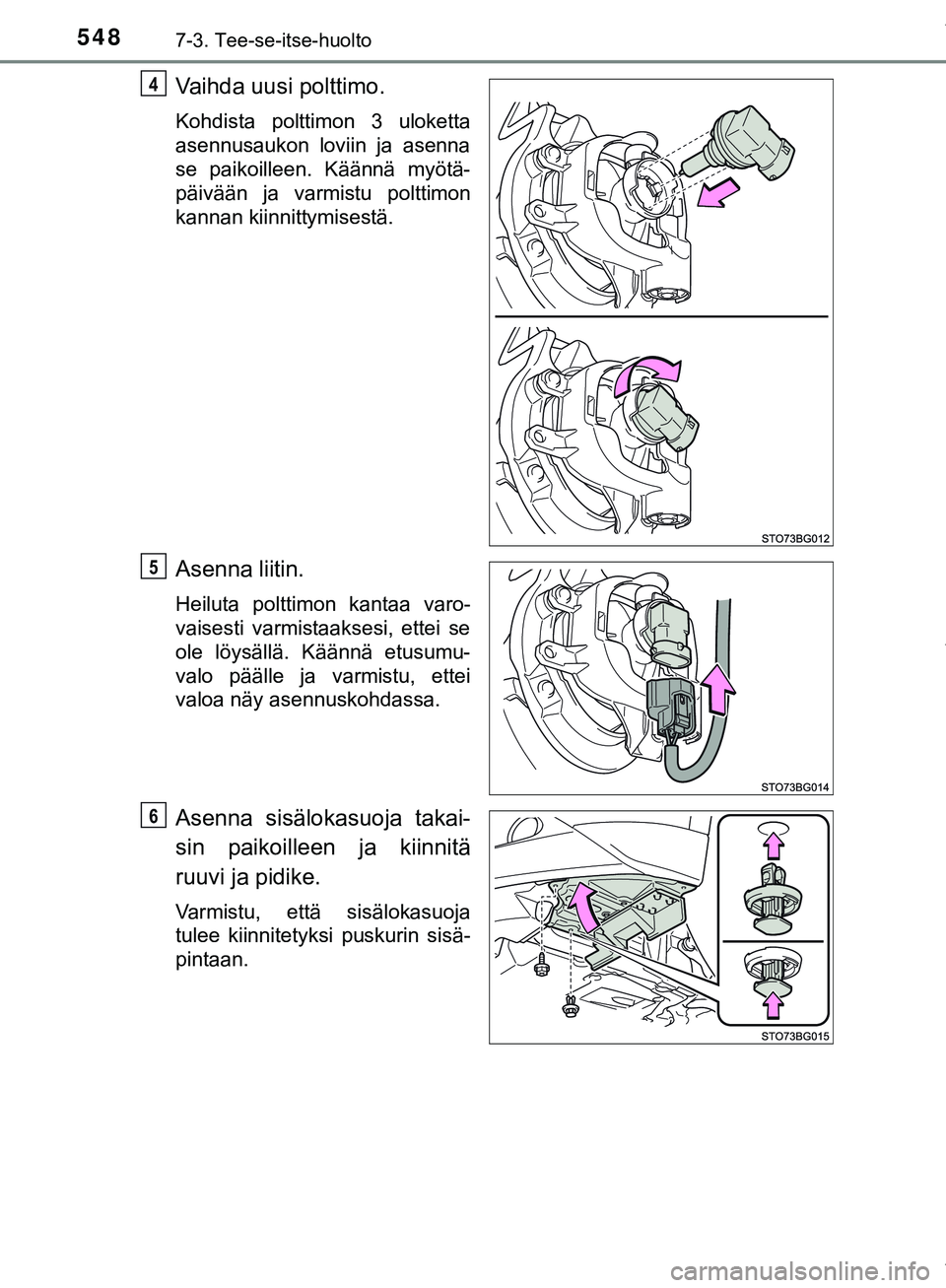

Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Käännä myötä-
päivään ja varmistu polttimon
kannan kiinnittymisestä.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Asenna sisälokasuoja takai-
sin paikoilleen ja kiinnitä
ruuvi ja pidike.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
4
5
6
C-HR_HV_OM_Europe_OM10576FI.book Page 548 Thursday, April 12, 2018 10:53 AM

5497-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

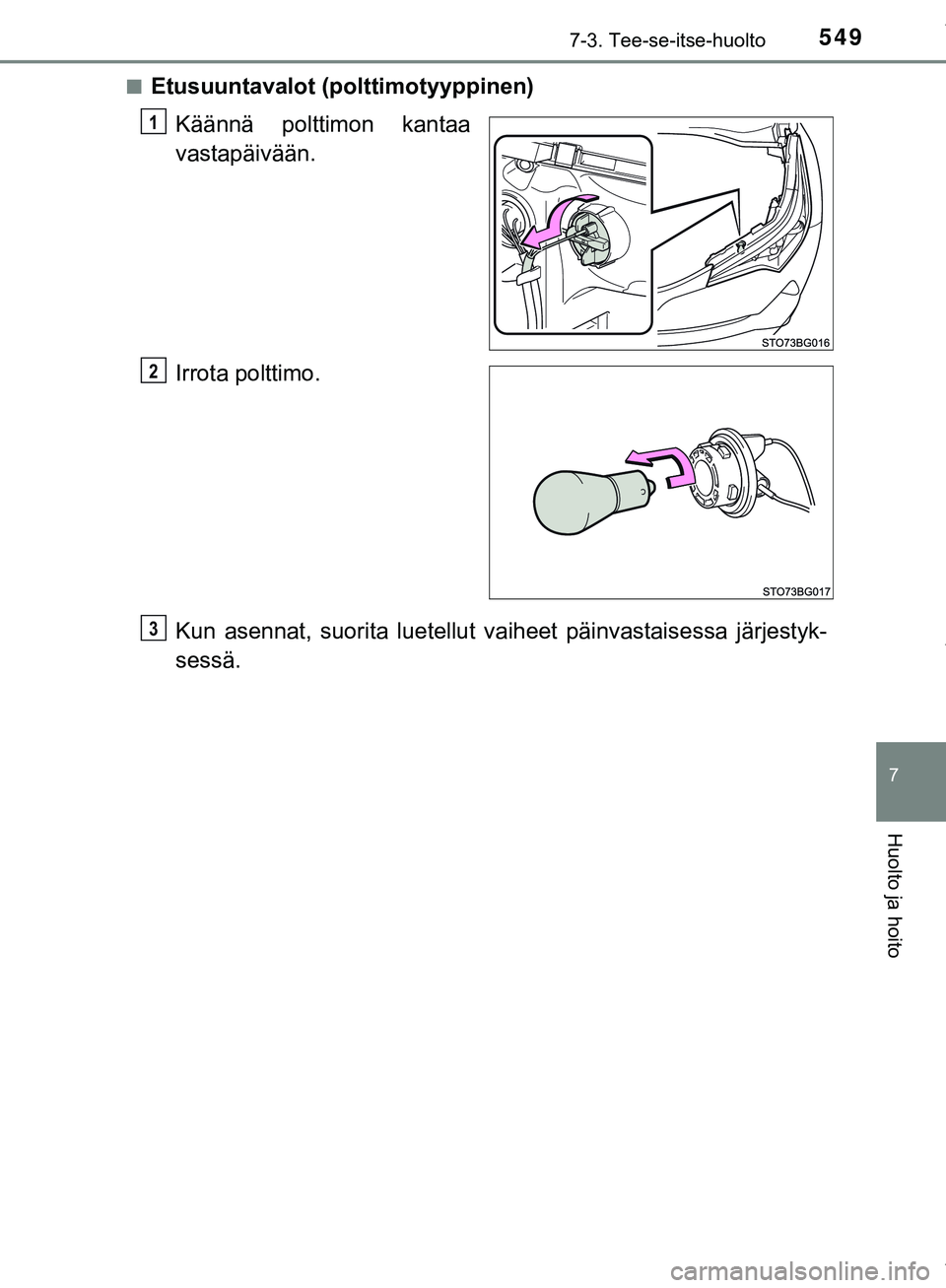

nEtusuuntavalot (polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
C-HR_HV_OM_Europe_OM10576FI .book Page 549 Thursday, April 12, 2018 10:53 AM

5507-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FIn

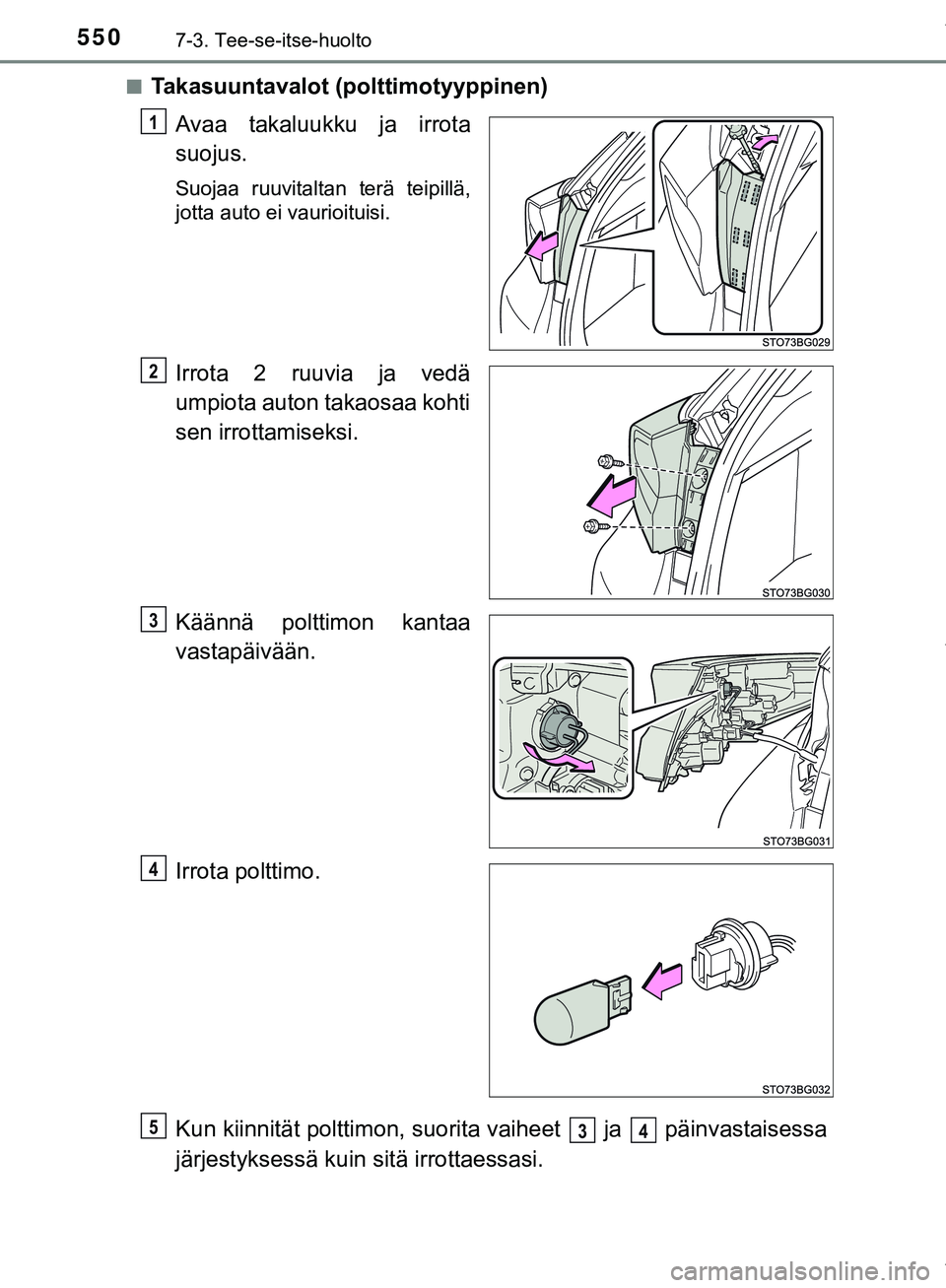

Takasuuntavalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Irrota 2 ruuvia ja vedä
umpiota auton takaosaa kohti
sen irrottamiseksi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun kiinnität polttimon, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
1
2
3
4
534
C-HR_HV_OM_Europe_OM10576FI .book Page 550 Thursday, April 12, 2018 10:53 AM

5517-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

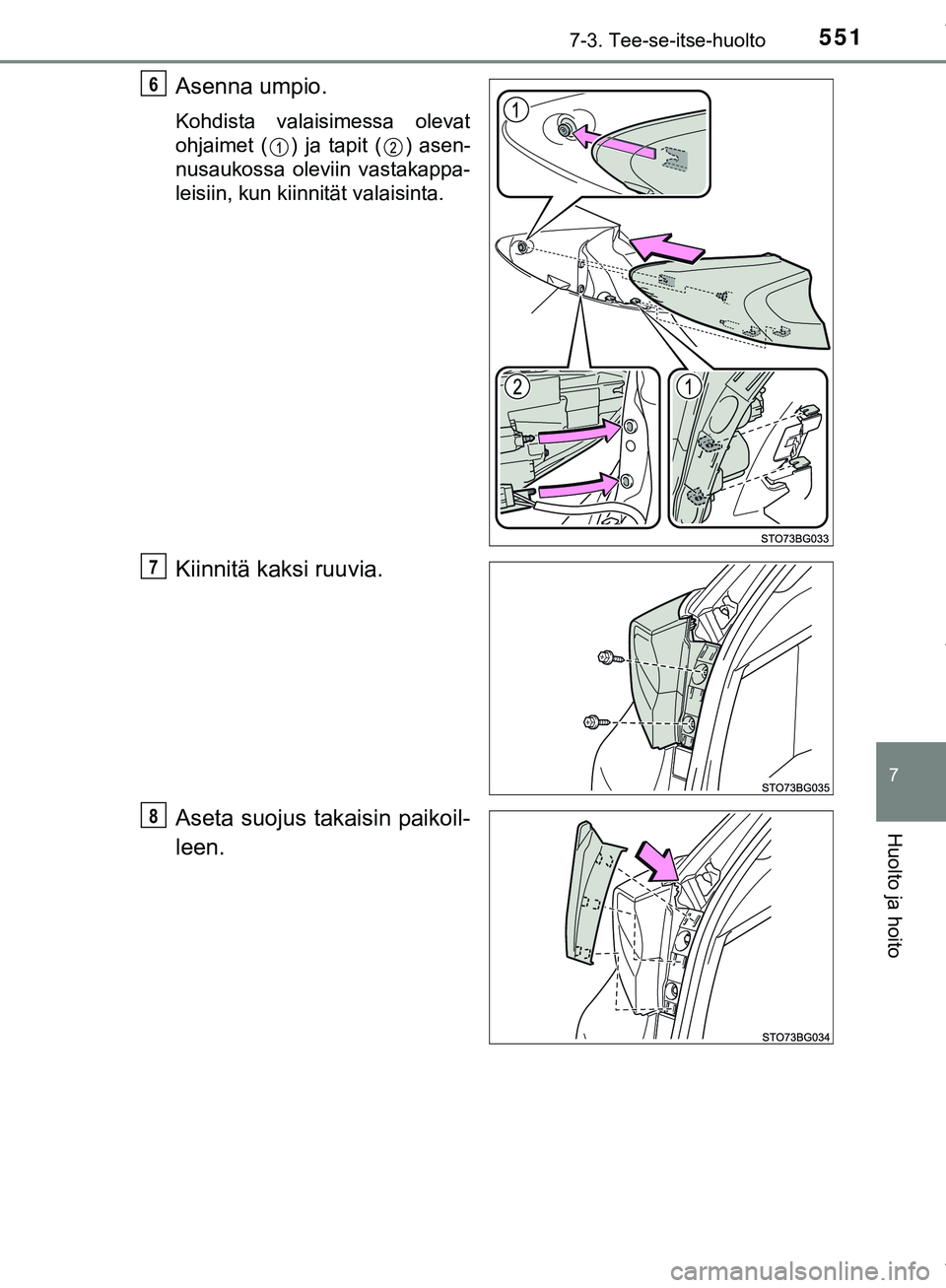

Asenna umpio.
Kohdista valaisimessa olevat
ohjaimet ( ) ja tapit ( ) asen-
nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.
Kiinnitä kaksi ruuvia.
Aseta suojus takaisin paikoil-
leen.
6
7
8
C-HR_HV_OM_Europe_OM10576FI.book Page 551 Thursday, April 12, 2018 10:53 AM

5527-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FIn

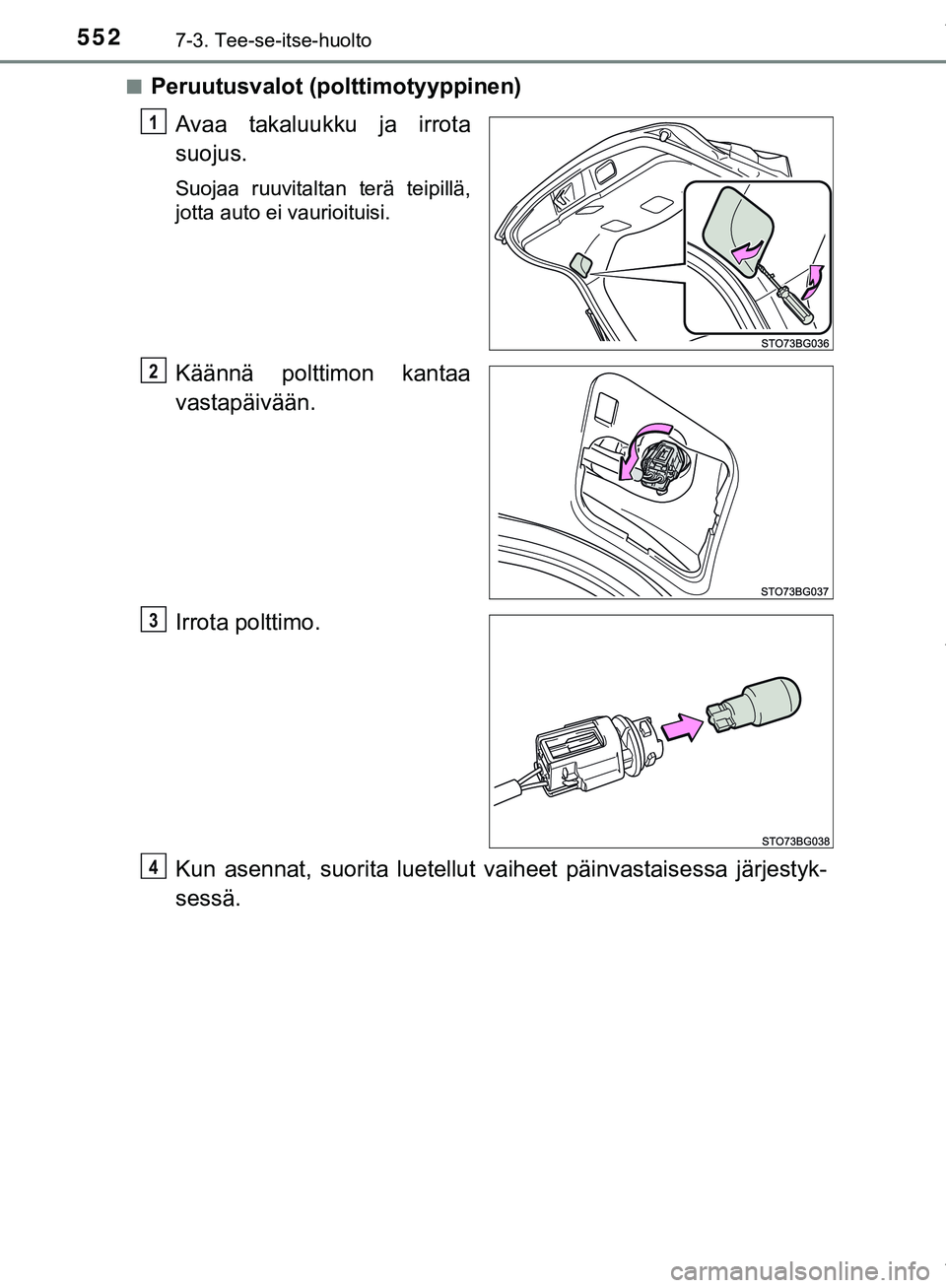

Peruutusvalot (polttimotyyppinen)
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
4
C-HR_HV_OM_Europe_OM10576FI .book Page 552 Thursday, April 12, 2018 10:53 AM
