2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

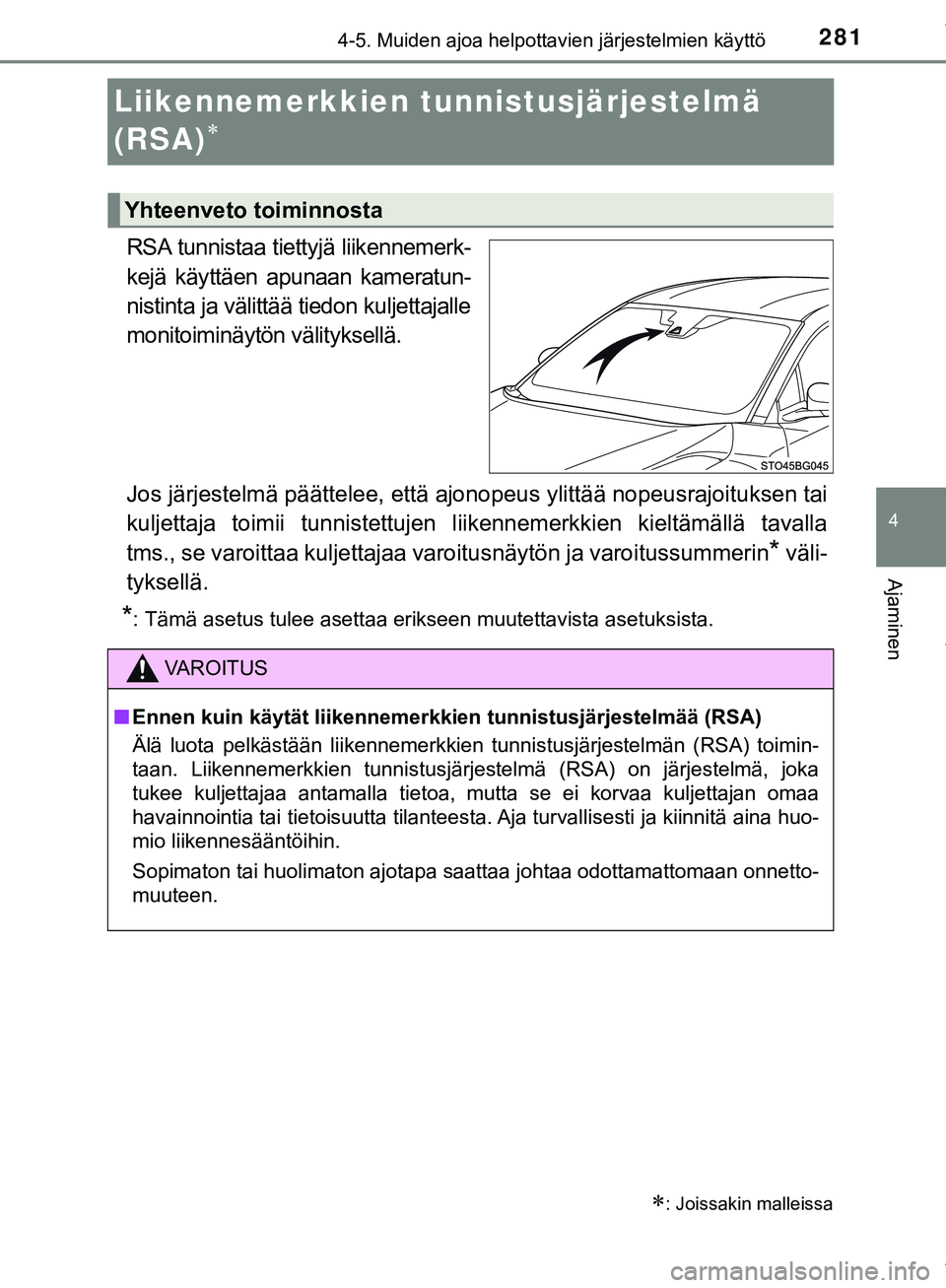

281
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
Liikennemerkkien tunnistusjärjestelmä
(RSA)

RSA tunnistaa tiettyjä liikennemerk-
kejä käyttäen apunaan kameratun-
nistinta ja välittää tiedon kuljettajalle
monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennemerkkien kieltämällä tavalla
tms., se varoittaa kuljettajaa varoitusnäytön ja varoitussummerin
* väli-
tyksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
: Joissakin malleissa
Yhteenveto toiminnosta
VAROITUS
n Ennen kuin käytät liikennemerkkien tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka
tukee kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa
havainnointia tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huo-
mio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-\
muuteen.
C-HR_HV_OM_Europe_OM10576FI .book Page 281 Thursday, April 12, 2018 10:53 AM

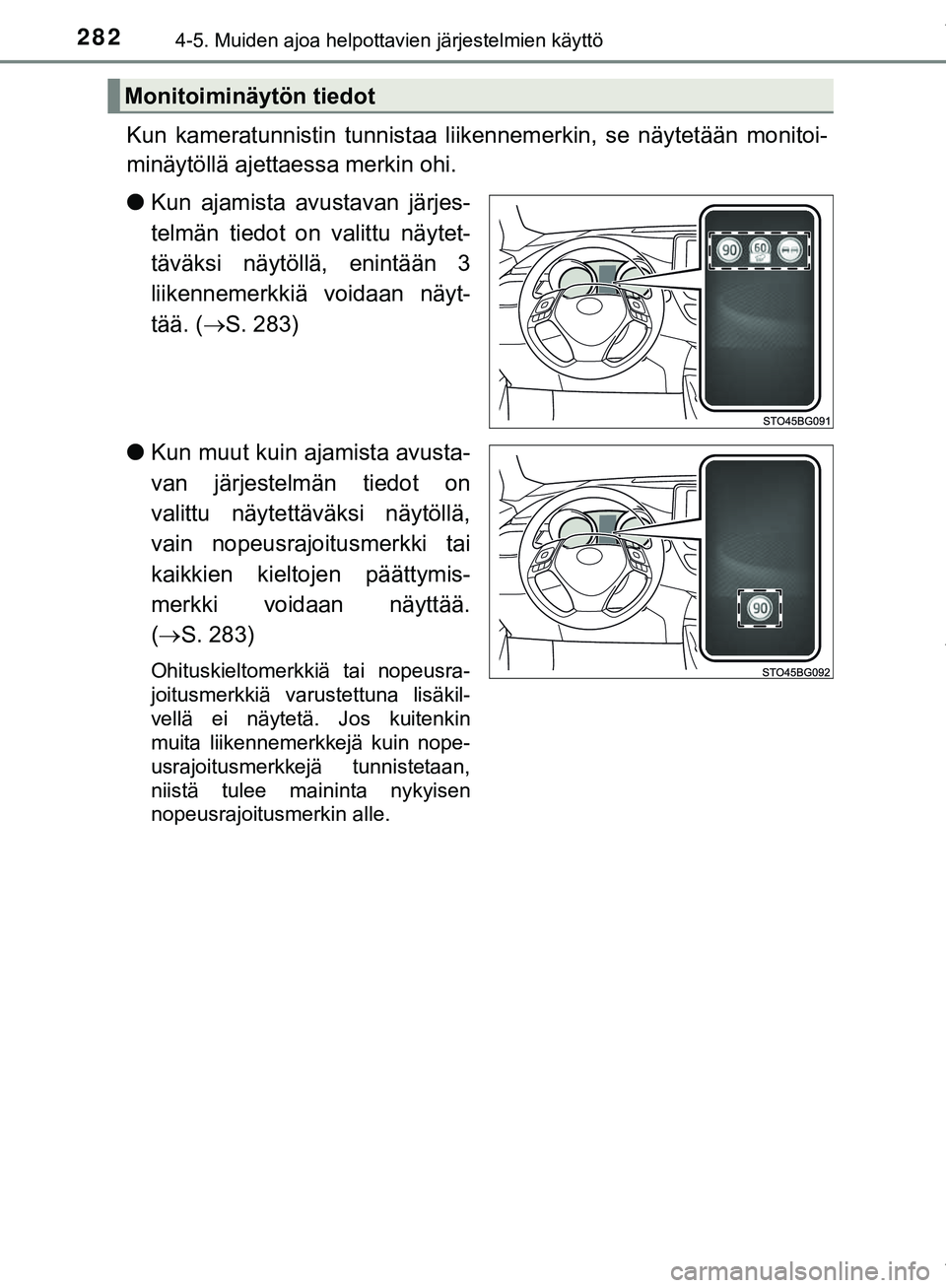

2824-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
Kun kameratunnistin tunnistaa liikennemerkin, se näytetään monitoi-
minäytöllä ajettaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytet-
täväksi näytöllä, enintään 3
liikennemerkkiä voidaan näyt-
tää. ( S. 283)
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on
valittu näytettäväksi näytöllä,
vain nopeusrajoitusmerkki tai
kaikkien kieltojen päättymis-
merkki voidaan näyttää.
( S. 283)
Ohituskieltomerkkiä tai nopeusra-
joitusmerkkiä varustettuna lisäkil-
vellä ei näytetä. Jos kuitenkin
muita liikennemerkkejä kuin nope-
usrajoitusmerkkejä tunnistetaan,
niistä tulee maininta nykyisen
nopeusrajoitusmerkin alle.
Monitoiminäytön tiedot
C-HR_HV_OM_Europe_OM10576FI .book Page 282 Thursday, April 12, 2018 10:53 AM

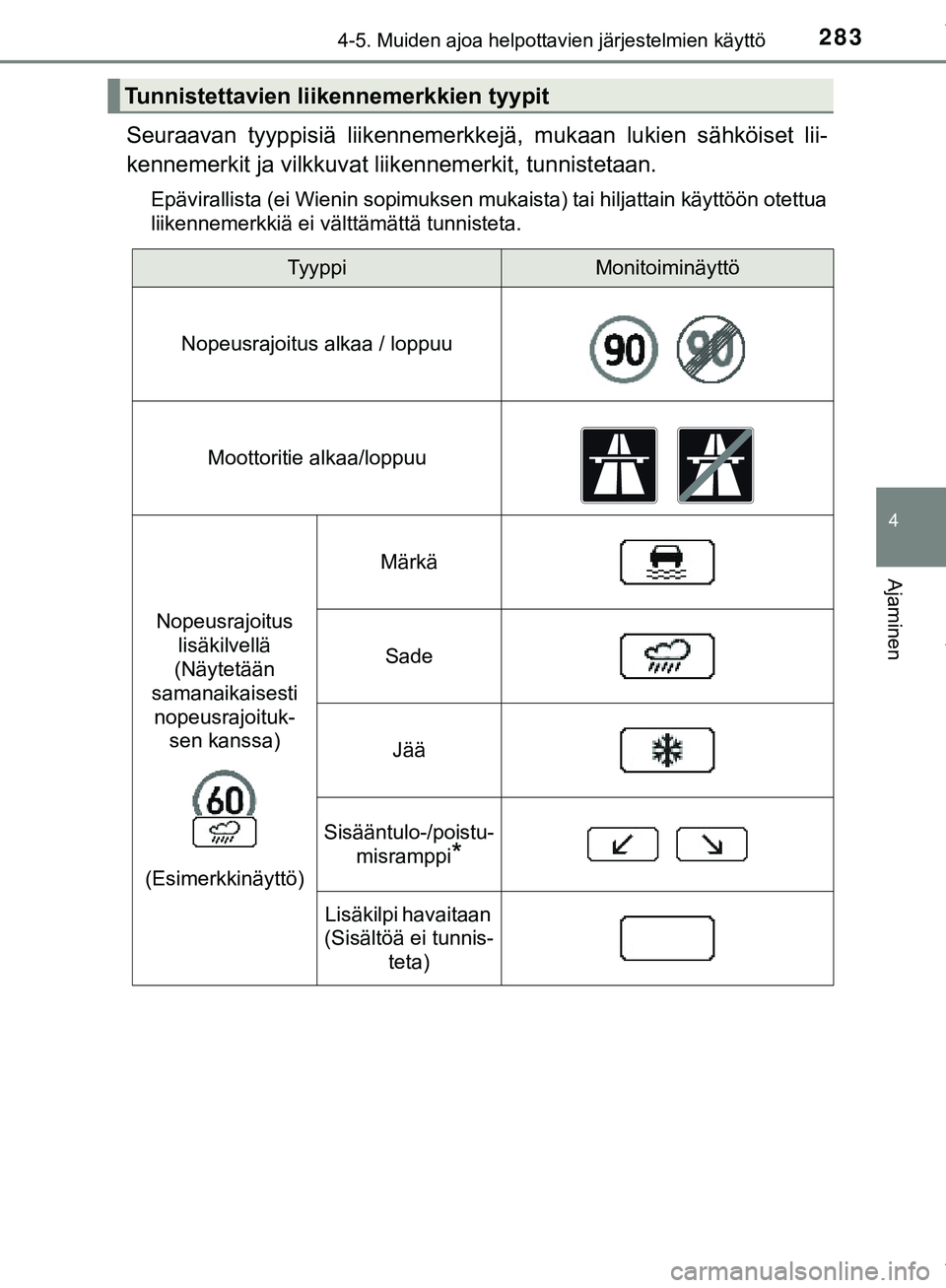

2834-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit,tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön otettua
liikennemerkkiä ei välttämättä tunnisteta.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu
Moottoritie alkaa/loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/poistu- misramppi
*
Lisäkilpi havaitaan
(Sisältöä ei tunnis- teta)
C-HR_HV_OM_Europe_OM10576FI .book Page 283 Thursday, April 12, 2018 10:53 AM

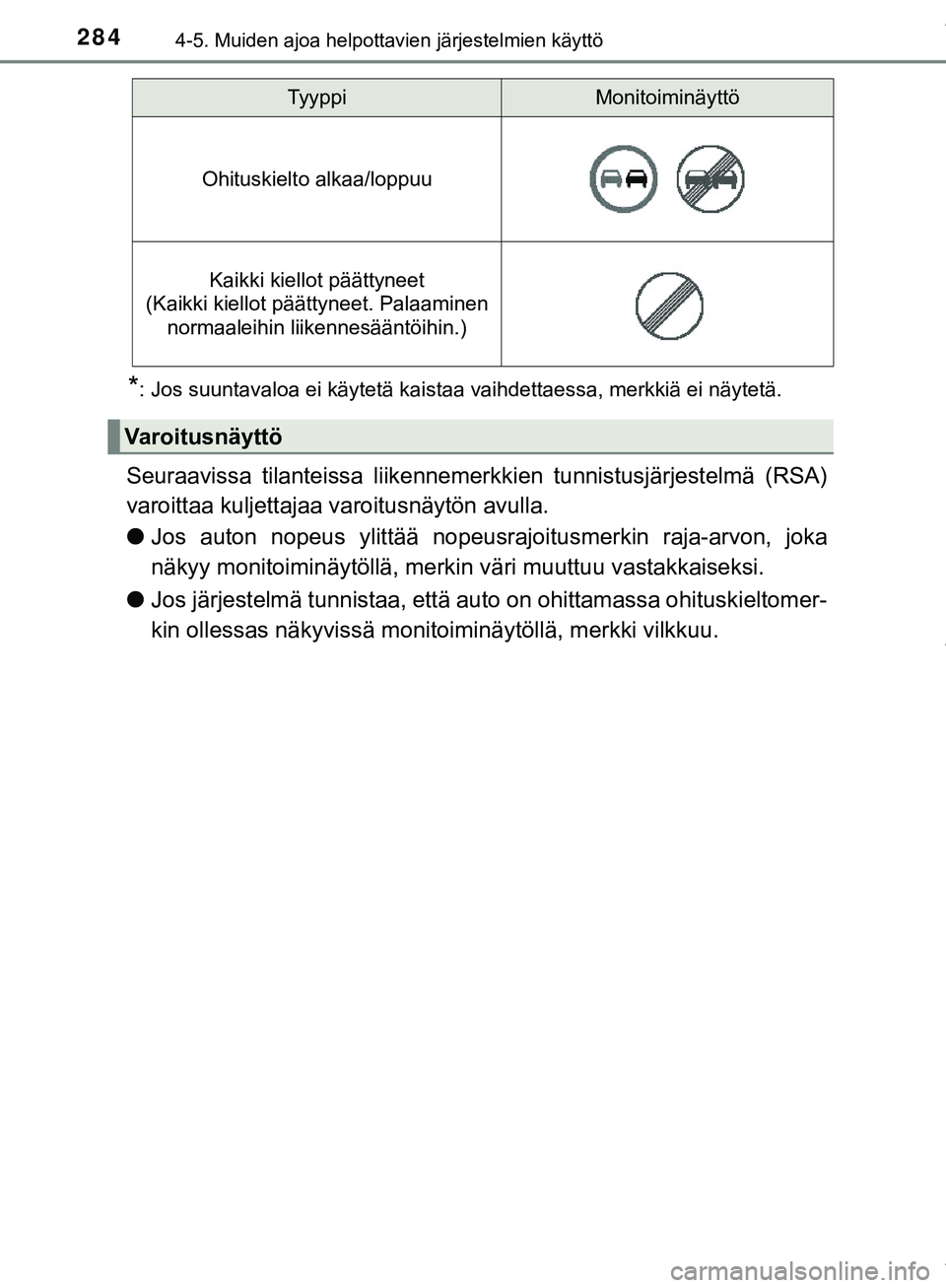

2844-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
*: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l Jos auton nopeus ylittää nopeusrajoitusmerkin raja-arvon, joka
näkyy monitoiminäytöllä, merkin väri muuttuu vastakkaiseksi.
l Jos järjestelmä tunnistaa, että auto on ohittamassa ohituskieltomer-
kin ollessas näkyvissä monitoiminäytöllä, merkki vilkkuu.
Ohituskielto alkaa/loppuu
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen normaaleihin liikennesääntöihin.)
Varoitusnäyttö
TyyppiMonitoiminäyttö
C-HR_HV_OM_Europe_OM10576FI .book Page 284 Thursday, April 12, 2018 10:53 AM

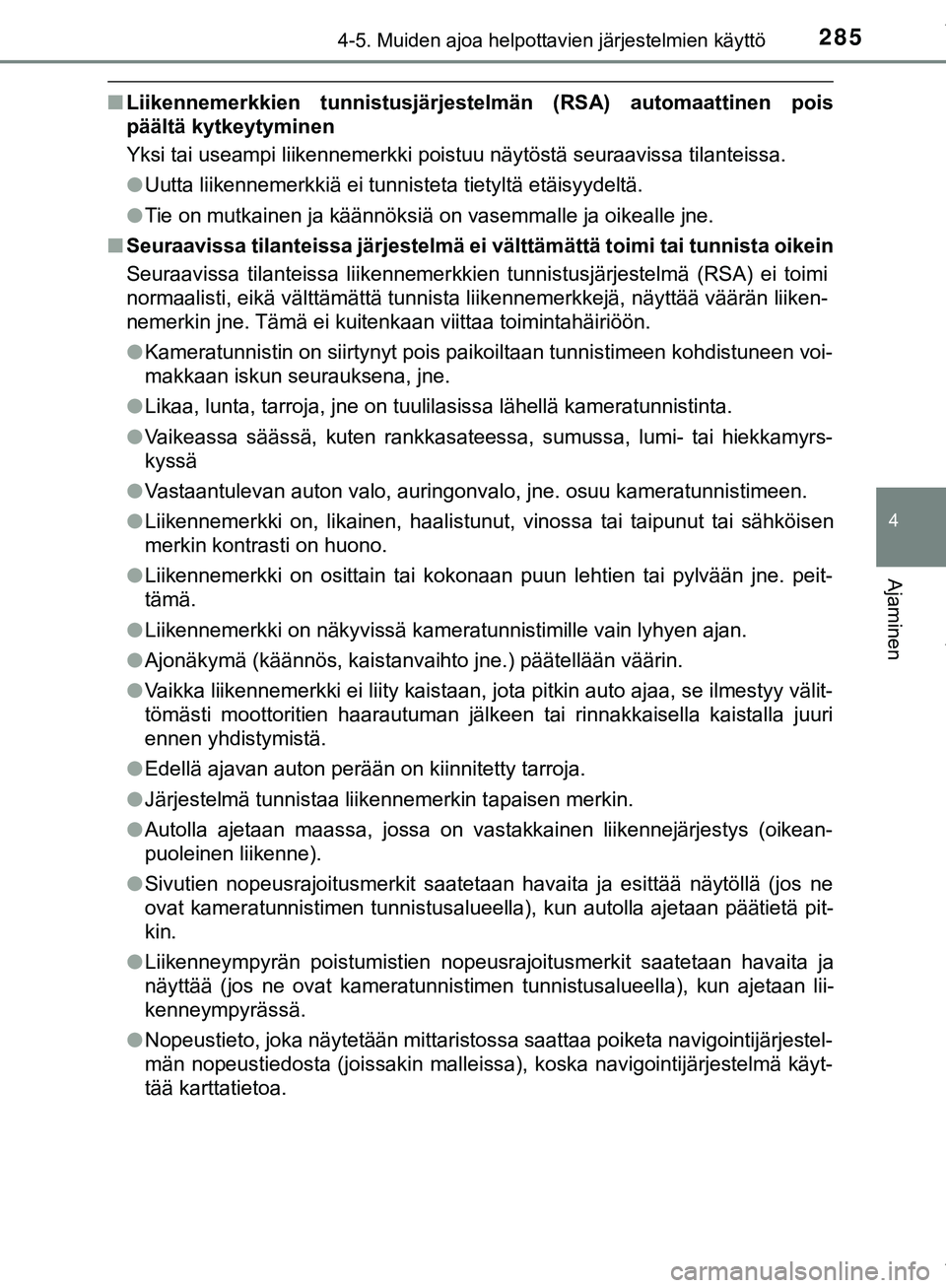

2854-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
nLiikennemerkkien tunnistusjärjestelmän (RSA) automaattinen pois
päältä kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
lUutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
lKameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voi-
makkaan iskun seurauksena, jne.
l Likaa, lunta, tarroja, jne on tuulilasissa lähellä kameratunnistinta.
l Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrs-
kyssä
l Vastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
l Liikennemerkki on, likainen, haalistunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
l Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peit-
tämä.
l Liikennemerkki on näkyvissä kameratunnistimille vain lyhyen ajan.
l Ajonäkymä (käännös, kaistanvaihto jne.) päätellään väärin.
l Vaikka liikennemerkki ei liity kaistaan, jota pitkin auto ajaa, se ilmestyy välit-
tömästi moottoritien haarautuman jälkeen tai rinnakkaisella kaistalla juuri
ennen yhdistymistä.
l Edellä ajavan auton perään on kiinnitetty tarroja.
l Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
l Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikean-
puoleinen liikenne).
l Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne
ovat kameratunnistimen tunnistusalueella), kun autolla ajetaan päätietä pit-
kin.
l Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja
näyttää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan lii-
kenneympyrässä.
l Nopeustieto, joka näytetään mittaristossa saattaa poiketa navigointijärjestel-
män nopeustiedosta (joissakin malleissa), koska navigointijärjestelmä käyt-
tää karttatietoa.
C-HR_HV_OM_Europe_OM10576FI .book Page 285 Thursday, April 12, 2018 10:53 AM

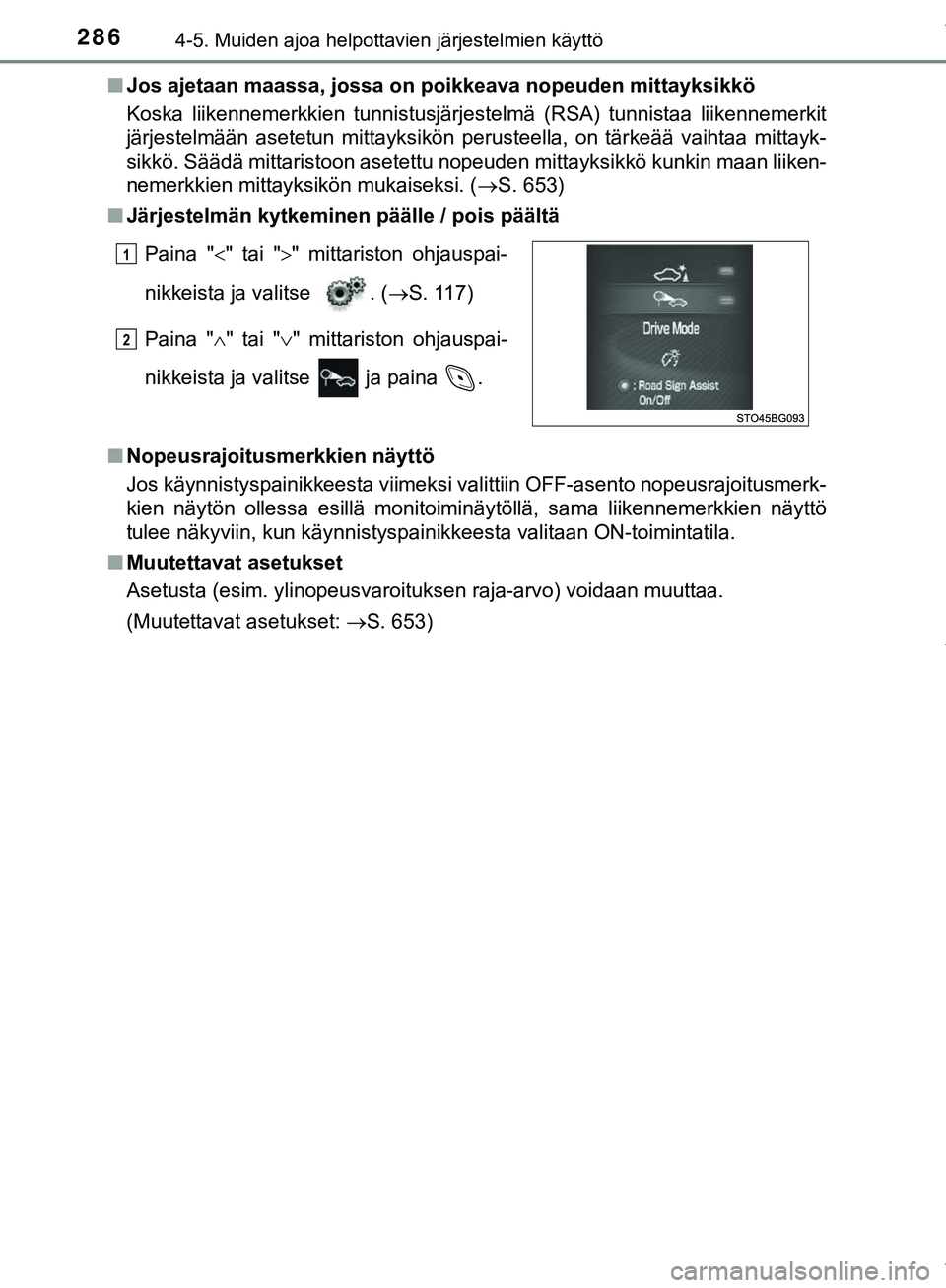

2864-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FIn
Jos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tärkeää vaihtaa mittayk-
sikkö. Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liiken-
nemerkkien mittayksikön mukaiseksi. ( S. 653)
n Järjestelmän kytkeminen päälle / pois päältä
n Nopeusrajoitusmerkkien näyttö
Jos käynnistyspainikkeesta viimeksi valittiin OFF-asento nopeusrajoitusmerk-
kien näytön ollessa esillä monitoiminäytöllä, sama liikennemerkkien näyttö
tulee näkyviin, kun käynnistyspainikkeesta valitaan ON-toimintatila.
n Muutettavat asetukset
Asetusta (esim. ylinopeusvaroituksen raja-arvo) voidaan muuttaa.
(Muutettavat asetukset: S. 653)
Paina "
" tai " " mittariston ohjauspai-
nikkeista ja valitse . ( S. 117)
Paina " " tai " " mittariston ohjauspai-
nikkeista ja valitse ja paina .
1
2
C-HR_HV_OM_Europe_OM10576FI .book Page 286 Thursday, April 12, 2018 10:53 AM

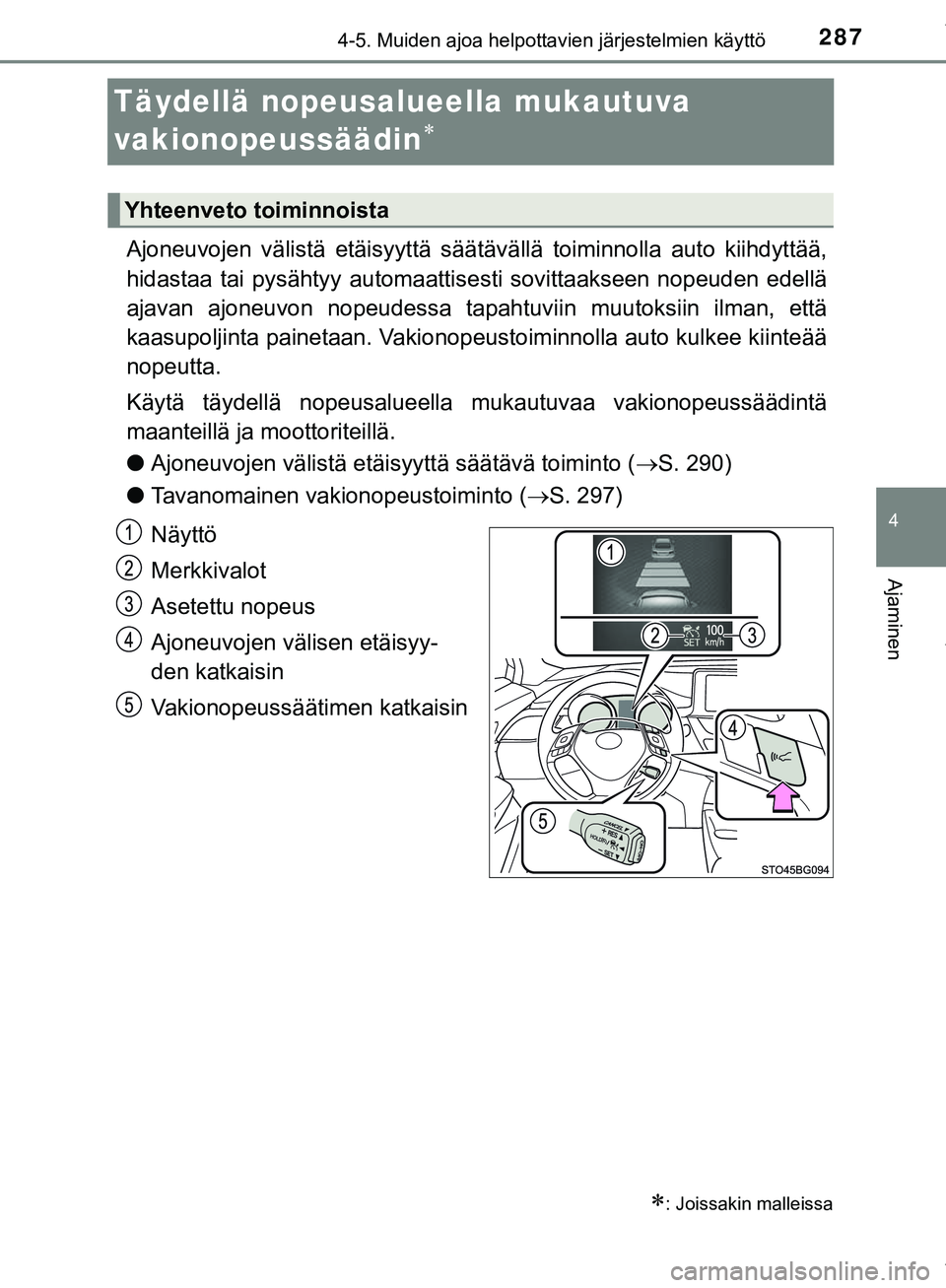

287
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
Täydellä nopeusalueella mukautuva
vakionopeussäädin
Ajoneuvojen välistä etäisyyttä säätävällä toiminnolla auto kiihdyttää,
hidastaa tai pysähtyy automaattis esti sovittaakseen nopeuden edellä
ajavan ajoneuvon nopeudessa tapahtuviin muutoksiin ilman, että
kaasupoljinta painetaan. Vakionop eustoiminnolla auto kulkee kiinteää
nopeutta.
Käytä täydellä nopeusalueella mukautuvaa vakionopeussäädintä
maanteillä ja moottoriteillä.
l Ajoneuvojen välistä etäisyyttä säätävä toiminto ( S. 290)
l Tavanomainen vakionopeustoiminto ( S. 297)
Näyttö
Merkkivalot
Asetettu nopeus
Ajoneuvojen välisen etäisyy-
den katkaisin
Vakionopeussäätimen katkaisin
: Joissakin malleissa
Yhteenveto toiminnoista
C-HR_HV_OM_Europe_OM10576FI .book Page 287 Thursday, April 12, 2018 10:53 AM

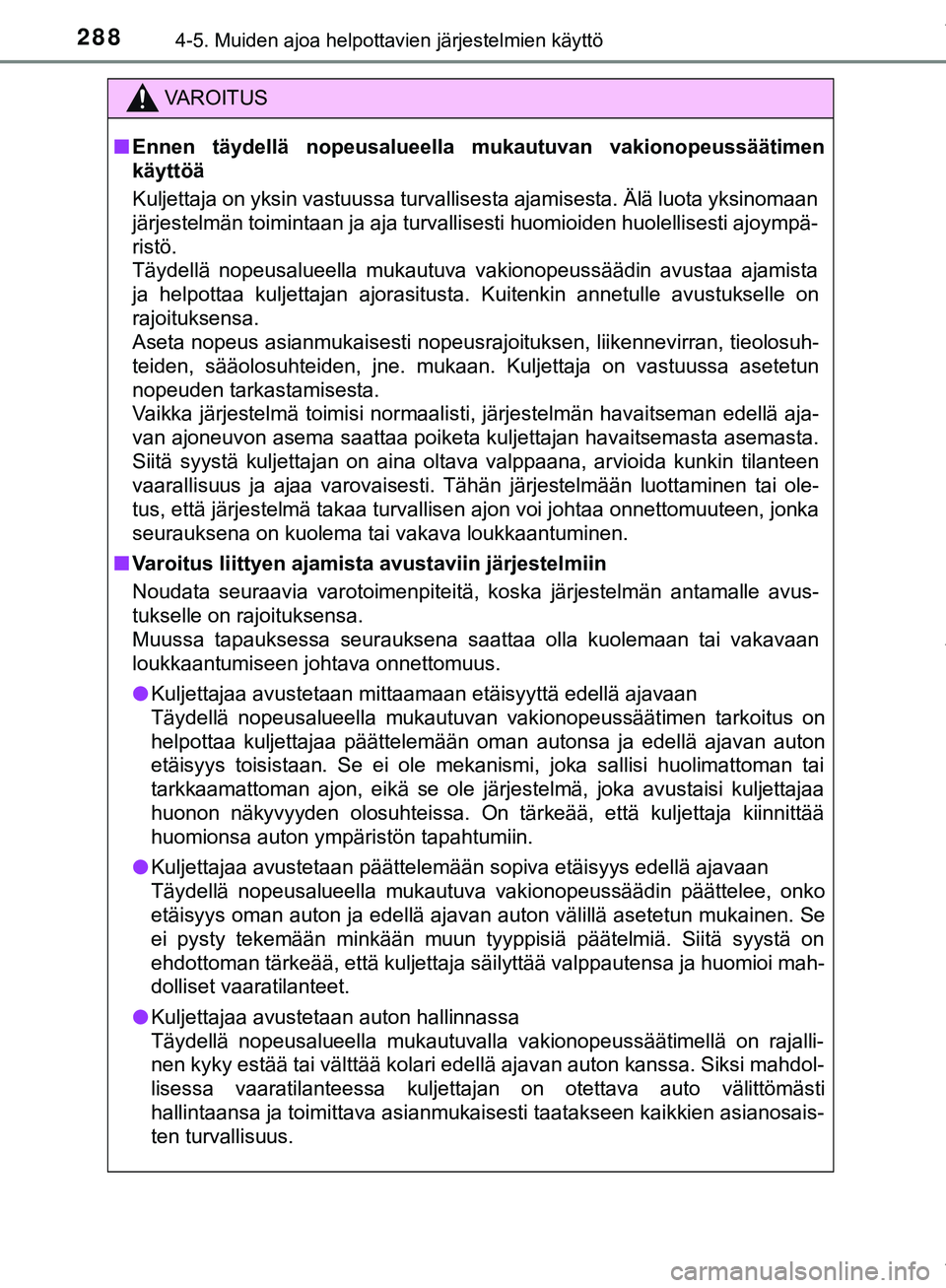

2884-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Ennen täydellä nopeusalueel la mukautuvan vakionopeussäätimen
käyttöä
Kuljettaja on yksin vastuussa turvallisesta ajamisesta. Älä luota yksinomaan
järjestelmän toimintaan ja aja turvallisesti huomioiden huolellisesti ajoympä-
ristö.
Täydellä nopeusalueella mukautuva vakionopeussäädin avustaa ajamista
ja helpottaa kuljettajan ajorasitusta. Kuitenkin annetulle avustukselle on
rajoituksensa.
Aseta nopeus asianmukaisesti nopeusrajoituksen, liikennevirran, tieolosuh-
teiden, sääolosuhteiden, jne. mukaan. Kuljettaja on vastuussa asetetun
nopeuden tarkastamisesta.
Vaikka järjestelmä toimisi normaalisti, järjestelmän havaitseman edellä aja-
van ajoneuvon asema saattaa poiketa kuljettajan havaitsemasta asemasta.
Siitä syystä kuljettajan on aina oltava valppaana, arvioida kunkin tilanteen
vaarallisuus ja ajaa varovaisesti. Tähän järjestelmään luottaminen tai ole-
tus, että järjestelmä takaa turvallisen ajon voi johtaa onnettomuuteen, jonka
seurauksena on kuolema tai vakava loukkaantuminen.
n Varoitus liittyen ajamista avustaviin järjestelmiin
Noudata seuraavia varotoimenpiteitä, koska järjestelmän antamalle avus-
tukselle on rajoituksensa.
Muussa tapauksessa seurauksena saattaa olla kuolemaan tai vakavaan
loukkaantumiseen johtava onnettomuus.
l Kuljettajaa avustetaan mittaamaan etäisyyttä edellä ajavaan
Täydellä nopeusalueella mukautuvan vakionopeussäätimen tarkoitus on
helpottaa kuljettajaa päättelemään oman autonsa ja edellä ajavan auton
etäisyys toisistaan. Se ei ole mekanismi, joka sallisi huolimattoman tai
tarkkaamattoman ajon, eikä se ole järjestelmä, joka avustaisi kuljettajaa
huonon näkyvyyden olosuhteissa. On tärkeää, että kuljettaja kiinnittää
huomionsa auton ympäristön tapahtumiin.
l Kuljettajaa avustetaan päättelemään sopiva etäisyys edellä ajavaan
Täydellä nopeusalueella mukautuva vakionopeussäädin päättelee, onko
etäisyys oman auton ja edellä ajavan auton välillä asetetun mukainen. Se
ei pysty tekemään minkään muun tyyppisiä päätelmiä. Siitä syystä on
ehdottoman tärkeää, että kuljettaja säilyttää valppautensa ja huomioi mah-
dolliset vaaratilanteet.
l Kuljettajaa avustetaan auton hallinnassa
Täydellä nopeusalueella mukautuvalla vakionopeussäätimellä on rajalli-
nen kyky estää tai välttää kolari edellä ajavan auton kanssa. Siksi mahdol-
lisessa vaaratilanteessa kuljettajan on otettava auto välittömästi
hallintaansa ja toimittava asianmukaisesti taatakseen kaikkien asianosai\
s-
ten turvallisuus.
