2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

811-3. Hybridijärjestelmä
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FIn

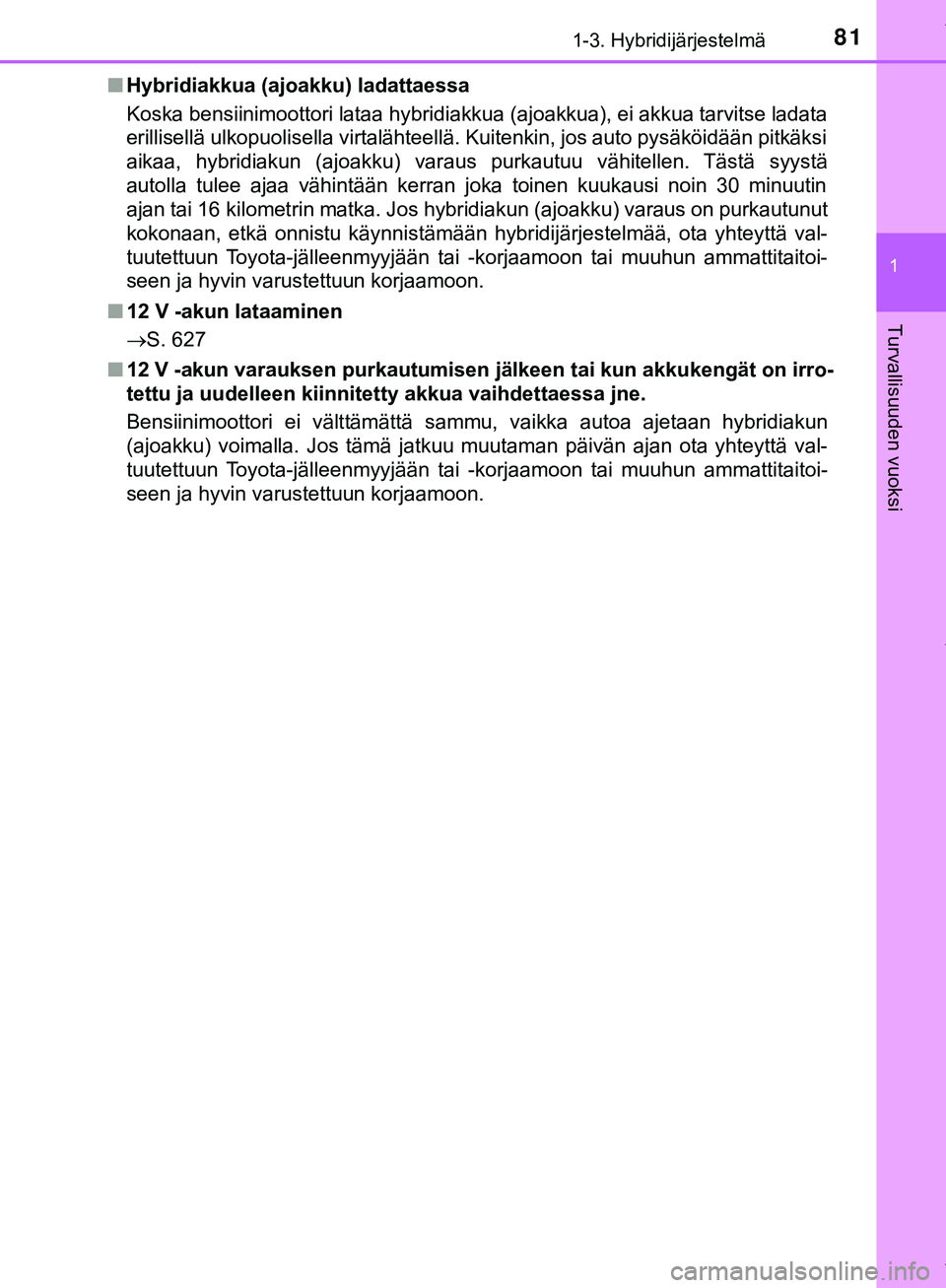

Hybridiakkua (ajoakku) ladattaessa
Koska bensiinimoottori lataa hybridiakkua (ajoakkua), ei akkua tarvitse ladata
erillisellä ulkopuolisella virtalähteellä. Kuitenkin, jos auto pysäköidään pitkäksi
aikaa, hybridiakun (ajoakku) varaus purkautuu vähitellen. Tästä syystä
autolla tulee ajaa vähintään kerran joka toinen kuukausi noin 30 minuutin
ajan tai 16 kilometrin matka. Jos hybridiakun (ajoakku) varaus on purkautunut
kokonaan, etkä onnistu käynnistämään hybridijärjestelmää, ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
n 12 V -akun lataaminen
S. 627
n 12 V -akun varauksen pur kautumisen jälkeen tai kun akkukengät on irro-
tettu ja uudelleen kiinnitetty akkua vaihdettaessa jne.
Bensiinimoottori ei välttämättä sammu, vaikka autoa ajetaan hybridiakun
(ajoakku) voimalla. Jos tämä jatkuu muutaman päivän ajan ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
C-HR_HV_OM_Europe_OM10576FI .book Page 81 Thursday, April 12, 2018 10:53 AM

821-3. Hybridijärjestelmä
C-HR_HV_OM_Europe_OM10576FIn

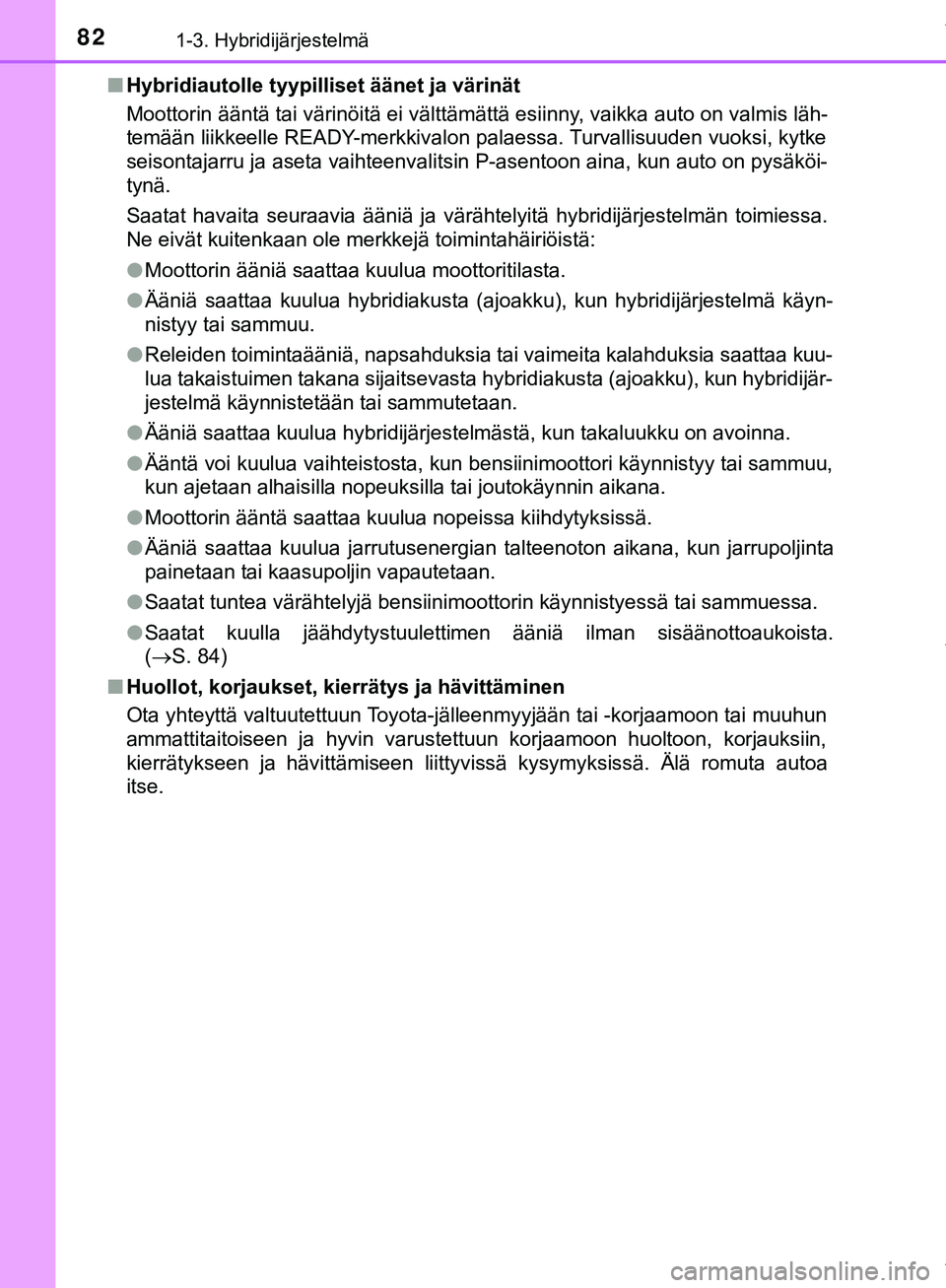

Hybridiautolle tyypilliset äänet ja värinät
Moottorin ääntä tai värinöitä ei välttämättä esiinny, vaikka auto on valmis läh-
temään liikkeelle READY-merkkivalon palaessa. Turvallisuuden vuoksi, kytke
seisontajarru ja aseta vaihteenvalitsin P-asentoon aina, kun auto on pysäköi-
tynä.
Saatat havaita seuraavia ääniä ja värähtelyitä hybridijärjestelmän toimiessa.
Ne eivät kuitenkaan ole merkkejä toimintahäiriöistä:
lMoottorin ääniä saattaa kuulua moottoritilasta.
l Ääniä saattaa kuulua hybridiakusta (ajoakku), kun hybridijärjestelmä käyn-
nistyy tai sammuu.
l Releiden toimintaääniä, napsahduksia tai vaimeita kalahduksia saattaa kuu-
lua takaistuimen takana sijaitsevasta hybridiakusta (ajoakku), kun hybridijär-
jestelmä käynnistetään tai sammutetaan.
l Ääniä saattaa kuulua hybridijärjestelmästä, kun takaluukku on avoinna.
l Ääntä voi kuulua vaihteistosta, kun bensiinimoottori käynnistyy tai sammuu,
kun ajetaan alhaisilla nopeuksilla tai joutokäynnin aikana.
l Moottorin ääntä saattaa kuulua nopeissa kiihdytyksissä.
l Ääniä saattaa kuulua jarrutusenergian talteenoton aikana, kun jarrupoljinta
painetaan tai kaasupoljin vapautetaan.
l Saatat tuntea värähtelyjä bensiinimoottorin käynnistyessä\
tai sammuessa.
l Saatat kuulla jäähdytystuuletti men ääniä ilman sisäänottoaukoista.
( S. 84)
n Huollot, korjaukset, kierrätys ja hävittäminen
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon huoltoon, korjauksiin,
kierrätykseen ja hävittämiseen liittyvissä kysymyksissä. Älä romuta autoa
itse.
C-HR_HV_OM_Europe_OM10576FI .book Page 82 Thursday, April 12, 2018 10:53 AM

83
1
1-3. Hybridijärjestelmä
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI

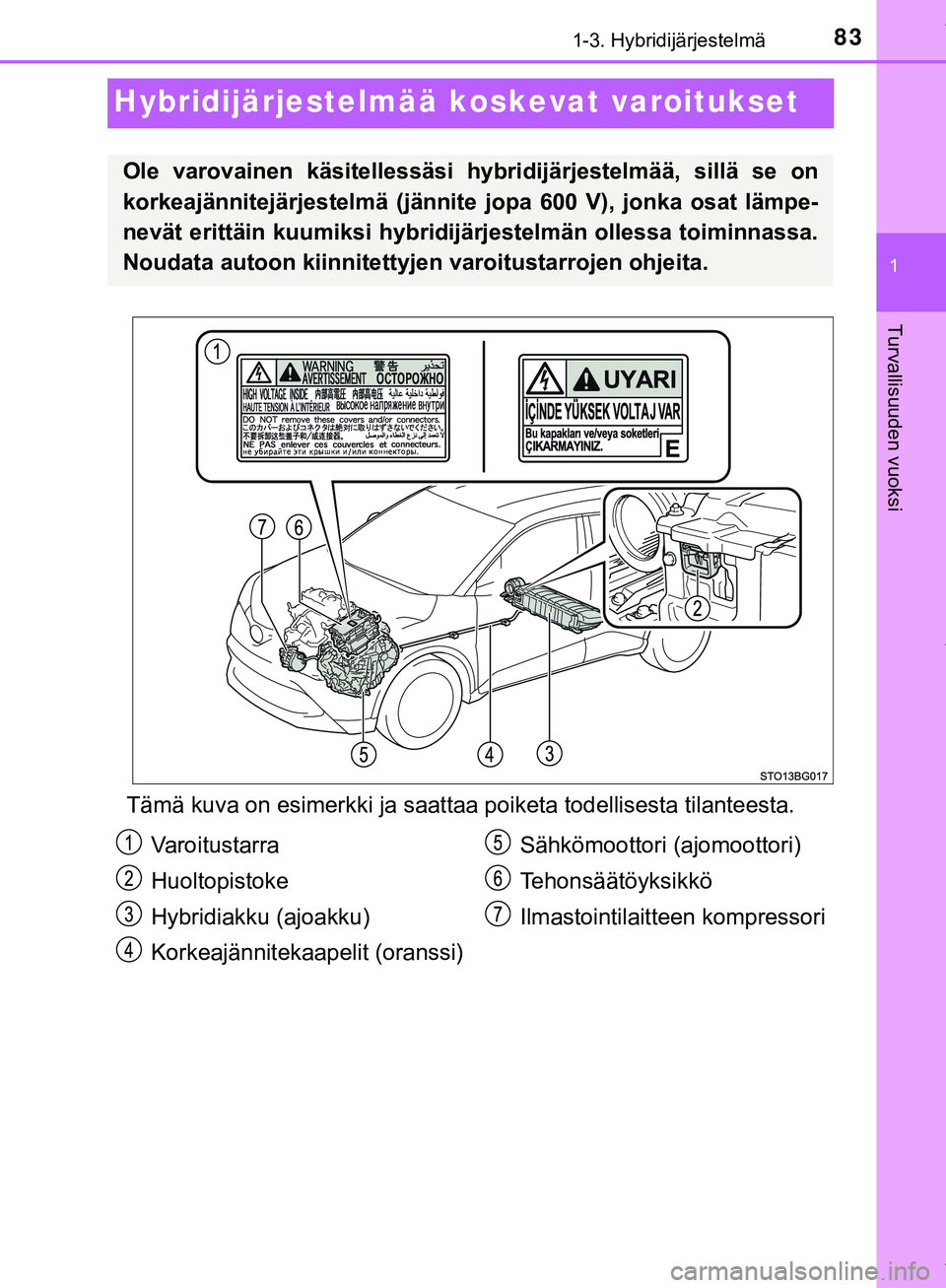

Hybridijärjestelmää koskevat varoitukset
Tämä kuva on esimerkki ja saattaa poiketa t odellisesta tilanteesta.
Ole varovainen käsitellessäsi hybridijärjestelmää, sillä se on
korkeajännitejärjestelmä (jännite jopa 600 V), jonka osat lämpe-
nevät erittäin kuumiksi hybridijärjestelmän ollessa toiminnassa.
Noudata autoon kiinnitettyjen varoitustarrojen ohjeita.
Varoitustarra
Huoltopistoke
Hybridiakku (ajoakku)
Korkeajännitekaapelit (oranssi) Sähkömoottori (ajomoottori)
Tehonsäätöyksikkö
Ilmastointilaitteen kompressori
C-HR_HV_OM_Europe_OM10576FI
.book Page 83 Thursday, April 12, 2018 10:53 AM

841-3. Hybridijärjestelmä
C-HR_HV_OM_Europe_OM10576FI
Oikean takaistuimen sivussa on
ilmanottoaukko, josta virtaa ilmaa
hybridiakun (ajoakun) viilentämi-
seen. Jos ilmanottoaukko tukkeu-
tuu, se saattaa rajoittaa hybridiakun
(ajoakku) varautumisen tehokkuutta
ja tehon ulosottoa.
Törmäystunnistimien havaitessa tietyn asteisen törmäyksen, hätäsulku-
järjestelmä katkaisee korkeajännitevirran ja pysäyttää polttoainepumpun
minimoidakseen sähköiskun ja polttoainevuodon mahdollisuuden. Jos
hätäsulkujärjestelmä aktivoituu, auto ei enää käynnisty. Ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon hybridijärjestelmän käynnistä-
miseksi uudelleen.
Näyttöön ilmestyy automaattisesti viesti, jos hybridijärjestelmään tulee
toimintahäiriö tai jos kuljettaja yr ittää käyttää järjestelmää väärällä
tavalla.
Jos monitoiminäyttöön ilmestyy
varoitusviesti, lue viesti ja toimi
ohjeiden mukaisesti.
Hybridiakun (ajoakku) ilmanottoaukko
Hätäsulkujärjestelmä
Hybridijärjestelmän varoitusviesti
C-HR_HV_OM_Europe_OM10576FI .book Page 84 Thursday, April 12, 2018 10:53 AM

851-3. Hybridijärjestelmä
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI

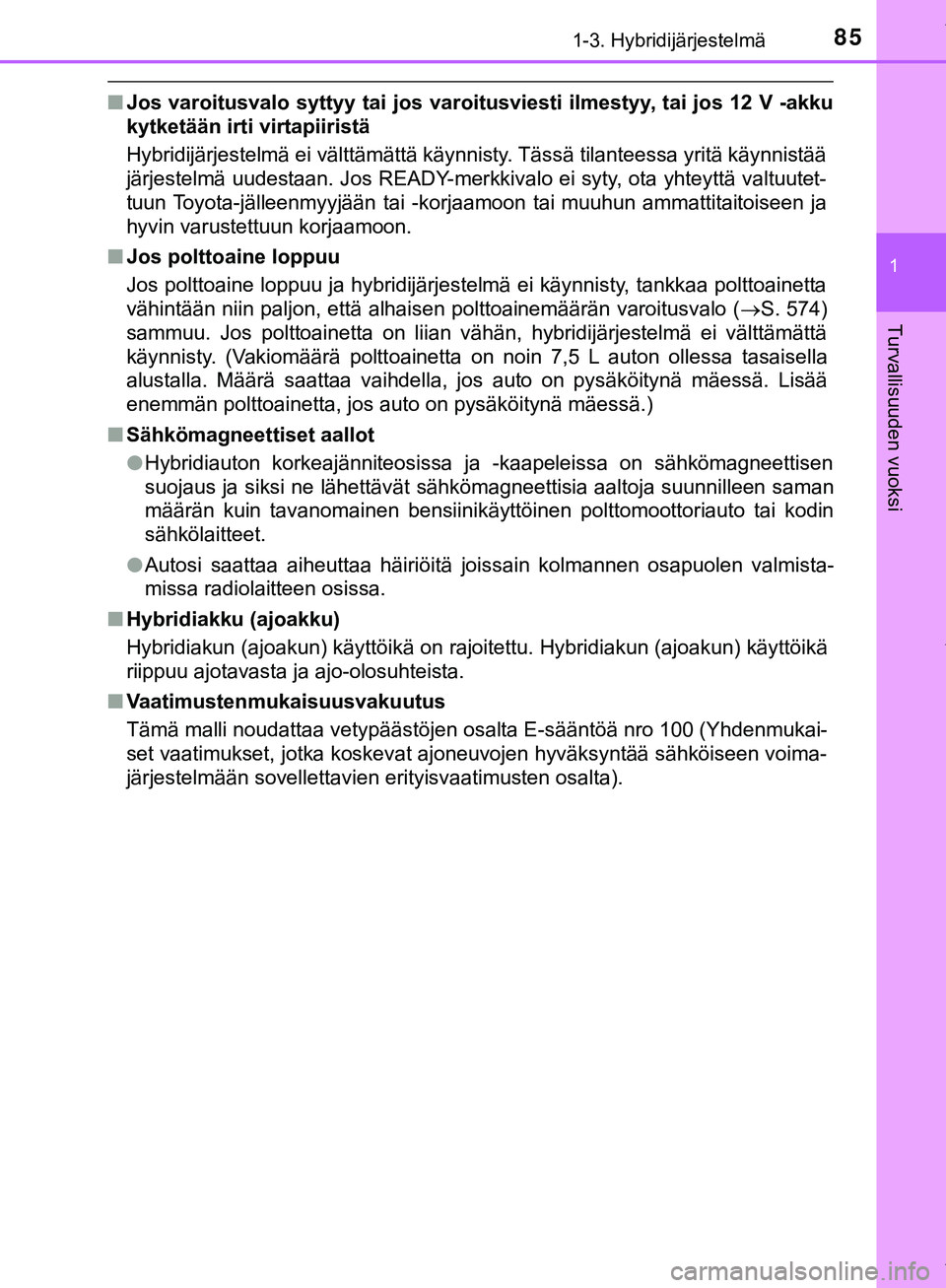

nJos varoitusvalo syttyy tai jos varoitusviesti ilmestyy, tai jos 12 V -akku
kytketään irti virtapiiristä
Hybridijärjestelmä ei välttämättä käynnisty. Tässä tilanteessa yritä käynnistää
järjestelmä uudestaan. Jos READY-merkkivalo ei syty, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n Jos polttoaine loppuu
Jos polttoaine loppuu ja hybridijärjestelmä ei käynnisty, tankkaa polttoainetta
vähintään niin paljon, että alhaisen polttoainemäärä\
n varoitusvalo ( S. 574)
sammuu. Jos polttoainetta on liian vähän, hybridijärjestelmä ei välttämättä
käynnisty. (Vakiomäärä polttoainetta on noin 7,5 L auton ollessa tasaisella
alustalla. Määrä saattaa vaihdella, jos auto on pysäköitynä mäessä. Lisää
enemmän polttoainetta, jos auto on pysäköitynä mäessä.)
n Sähkömagneettiset aallot
lHybridiauton korkeajänniteosissa ja -kaapeleissa on sähkömagneettisen
suojaus ja siksi ne lähettävät sähkömagneettisia aaltoja suunnilleen saman
määrän kuin tavanomainen bensiinikäyttöinen polttomoottoriauto tai kodin
sähkölaitteet.
l Autosi saattaa aiheuttaa häiriöitä joissain kolmannen osapuolen valmista-
missa radiolaitteen osissa.
n Hybridiakku (ajoakku)
Hybridiakun (ajoakun) käyttöikä on rajoitettu. Hybridiakun (ajoakun) käyttöikä
riippuu ajotavasta ja ajo-olosuhteista.
n Vaatimustenmukaisuusvakuutus
Tämä malli noudattaa vetypäästöjen osalta E-sääntöä nro 100 (Yhdenmukai-
set vaatimukset, jotka koskevat ajoneuvojen hyväksyntää sähköiseen voima-
järjestelmään sovellettavien erityisvaatimusten osalta).
C-HR_HV_OM_Europe_OM10576FI .book Page 85 Thursday, April 12, 2018 10:53 AM

861-3. Hybridijärjestelmä
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Korkeajännitejärjestel män varotoimenpiteet
Autossa on korkeajännitteinen tasavirta- ja vaihtovirtajärjestelmä sekä 12 V
-järjestelmä. Korkeajännitteinen tasavirta ja vaihtovirta on erittäin vaarallista
ja saattaa aiheuttaa vakavia palovammoja sekä kuolemaan tai vakavaan
loukkaantumiseen johtavan sähköiskun.
l Älä koskaan koske, pura, poista tai vaihda korkeajännitejärjestelmän osia,
kaapeleita tai niiden liittimiä.
l Koska hybridijärjestelmä toimii korkeajännitteellä, se kuumenee käynnis-
tyttyään. Varo sekä korkeaa jännitettä että korkeaa lämpötilaa ja noudata
aina autoon kiinnitettyjen varoitustarrojen ohjeita.
lÄlä koskaan yritä avata oikeanpuolei-
sen takaistuimen alla sijaitsevaa huolto-
pistokkeen suojusta. Huoltopistoketta
käytetään ainoastaan autoa huollet-
taessa ja sen sisällä on korkeajännite.
C-HR_HV_OM_Europe_OM10576FI .book Page 86 Thursday, April 12, 2018 10:53 AM

871-3. Hybridijärjestelmä
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Varoitukset liikenneonnettomuuden varalta
Huomioi seuraavat varotoimenpiteet kuolemantapausten tai vakavan louk-
kaantumisen riskin vähentämiseksi:
l Aja auto tien sivuun, kytke seisontajarru, siirrä vaihteenvalitsin P-asentoon
ja sammuta hybridijärjestelmä.
l Älä kosketa korkeajänniteosia, kaapeleita tai liittimiä.
l Jos sähköjohtoja on esillä auton sisätiloissa tai ulkopuolella, ne saattavat
aiheuttaa sähköiskun. Älä kosketa esiin tulleita sähkö\
johtoja.
l Jos autosta vuotaa nestettä, älä kosketa sitä, sillä se saattaa olla vahvasti
emäksistä akkunestettä hybridiakusta (ajoakku). Jos nestettä joutuu ihol-
lesi tai silmiisi, pese se pois välittömästi runsaalla vedellä, tai jos mahdol-
lista, boorihappoliuoksella. Hakeudu välittömästi lääkärin hoitoon.
l Jos auton sisällä syttyy tulipalo, poistu autosta välittömästi. Älä koskaan
käytä muita kuin sähköpaloja varten tarkoitettuja sammuttimia. Jo pienien
vesimäärien käyttö saattaa olla vaarallista.
l Jos autoasi on hinattava, etupyörien on oltava irti maasta. Jos sähkömoot-
toriin (ajomoottori) kytketyt pyörät ovat maassa hinauksen aikana, moot-
tori saattaa jatkaa sähkön tuottamista. Tämä voi aiheuttaa tulipalon.
(S. 564)
l Tarkista maa auton alla huolellisesti. Jos auton alla näkyy nestevuotoja,
polttoainejärjestelmä saattaa olla vahingoittunut. Poistu auton luota välittö-
mästi.
C-HR_HV_OM_Europe_OM10576FI .book Page 87 Thursday, April 12, 2018 10:53 AM

881-3. Hybridijärjestelmä
C-HR_HV_OM_Europe_OM10576FI

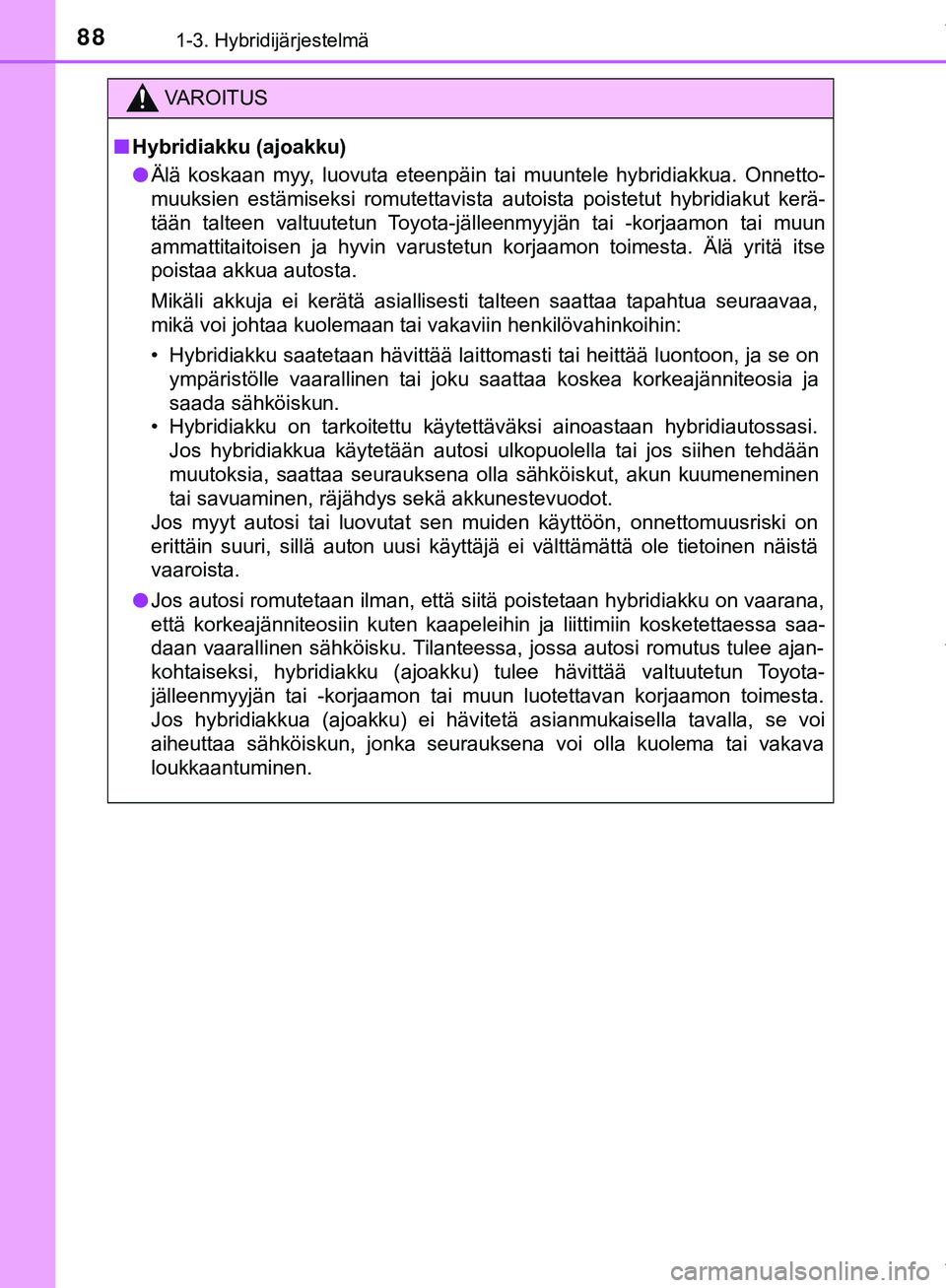

VAROITUS
n Hybridiakku (ajoakku)
l Älä koskaan myy, luovuta eteenpäin tai muuntele hybridiakkua. Onnetto-
muuksien estämiseksi romutettavista autoista poistetut hybridiakut kerä-
tään talteen valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon toimesta. Älä yritä itse
poistaa akkua autosta.
Mikäli akkuja ei kerätä asiallisesti talteen saattaa tapahtua seuraavaa,
mikä voi johtaa kuolemaan tai vakaviin henkilövahinkoihin:
• Hybridiakku saatetaan hävittää laittomasti tai heittää luontoon, ja se on
ympäristölle vaarallinen tai joku saattaa koskea korkeajänniteosia ja
saada sähköiskun.
• Hybridiakku on tarkoitettu käytettäväksi ainoastaan hybridiautossasi. Jos hybridiakkua käytetään autosi ulkopuolella tai jos siihen tehdään
muutoksia, saattaa seurauksena olla sähköiskut, akun kuumeneminen
tai savuaminen, räjähdys sekä akkunestevuodot.
Jos myyt autosi tai luovutat sen muiden käyttöön, onnettomuusriski on
erittäin suuri, sillä auton uusi käyttäjä ei välttämättä ole tietoinen näistä
vaaroista.
l Jos autosi romutetaan ilman, että siitä poistetaan hybridiakku on vaarana,
että korkeajänniteosiin kuten kaapeleihin ja liittimiin kosketettaessa saa-
daan vaarallinen sähköisku. Tilanteessa, jossa autosi romutus tulee ajan-
kohtaiseksi, hybridiakku (ajoakku) tulee hävittää valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun luotettavan korjaamon toimes\
ta.
Jos hybridiakkua (ajoakku) ei hävitetä asianmukaisella tavalla, se voi
aiheuttaa sähköiskun, jonka seurauksena voi olla kuolema tai vakava
loukkaantuminen.
C-HR_HV_OM_Europe_OM10576FI .book Page 88 Thursday, April 12, 2018 10:53 AM
