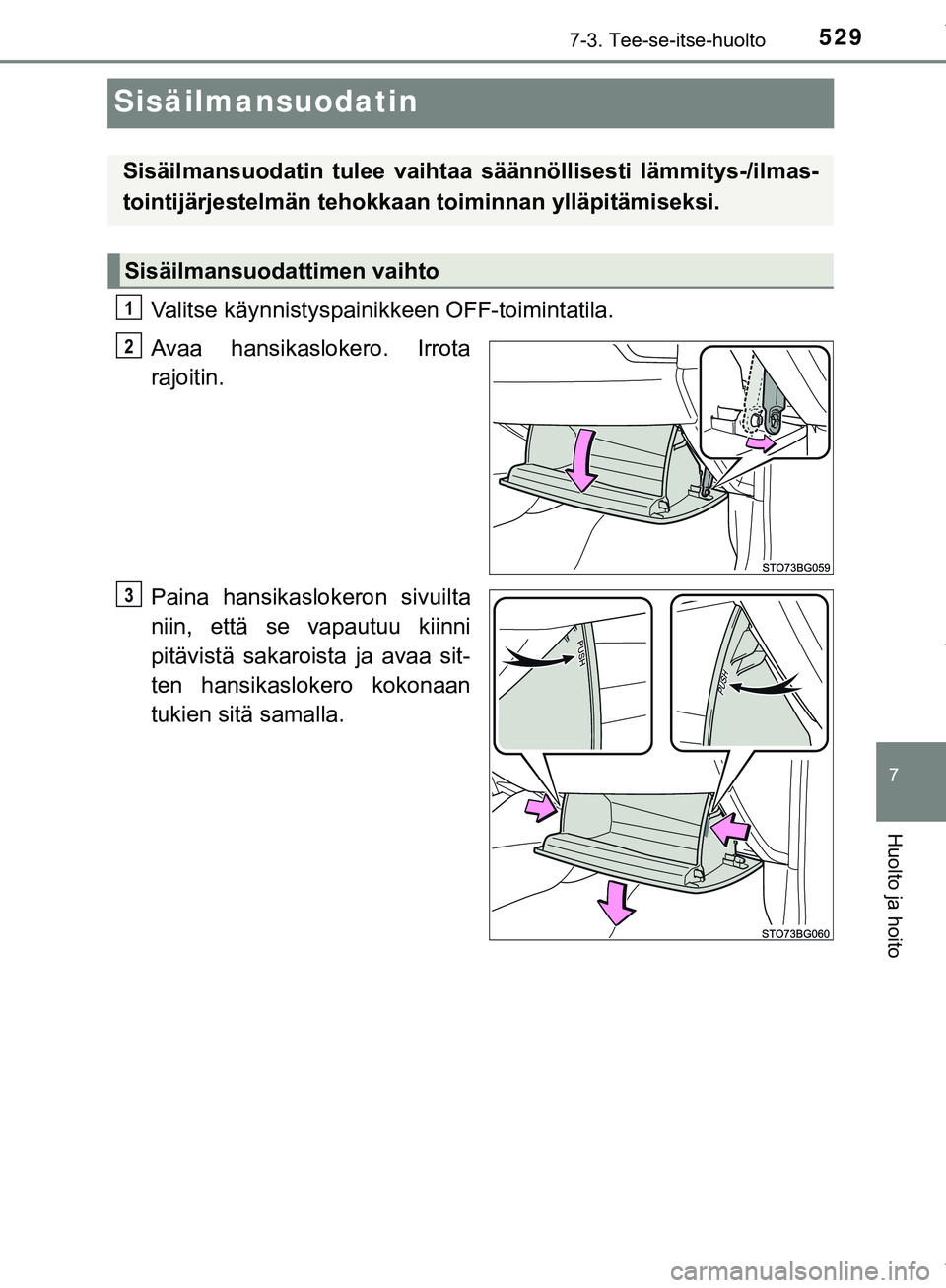

5297-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
Sisäilmansuodatin
Valitse käynnistyspainikkeen OFF-toimintatila.
Avaa hansikaslokero. Irrota
rajoitin.
Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni
pitävistä sakaroista ja avaa sit-
ten hansikaslokero kokonaan
tukien sitä samalla.
Sisäilmansuodatin tulee vaihtaa säännöllisesti lämmitys-/ilmas-
tointijärjestelmän tehokkaan toiminnan ylläpitämiseksi.
Sisäilmansuodattimen vaihto
1
2
3
C-HR_HV_OM_Europe_OM10576FI .book Page 529 Thursday, April 12, 2018 10:53 AM

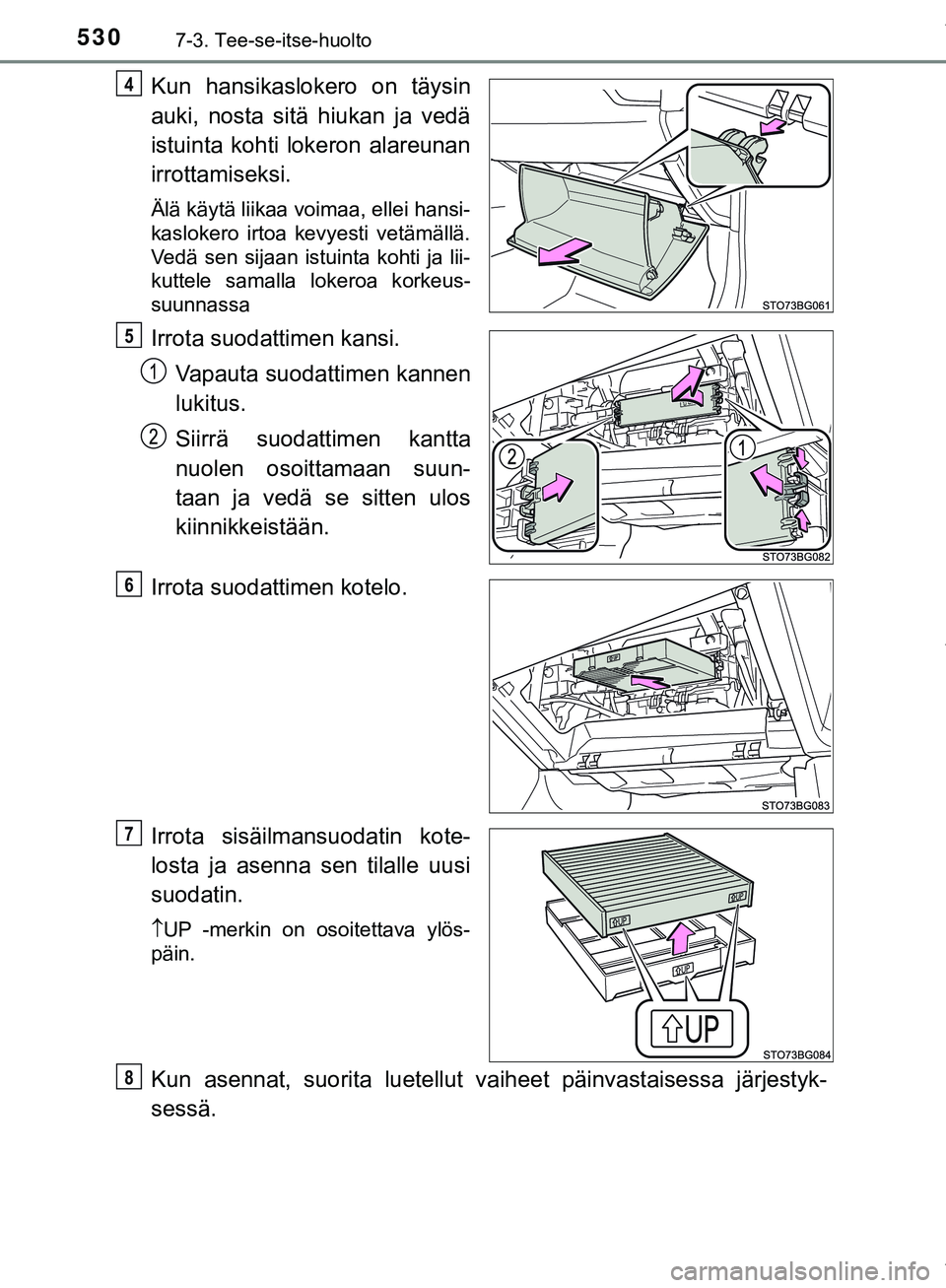

5307-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Kun hansikaslokero on täysin
auki, nosta sitä hiukan ja vedä
istuinta kohti lokeron alareunan
irrottamiseksi.
Älä käytä liikaa voimaa, ellei hansi-
kaslokero irtoa kevyesti vetämällä.
Vedä sen sijaan istuinta kohti ja lii-
kuttele samalla lokeroa korkeus-
suunnassa
Irrota suodattimen kansi.Vapauta suodattimen kannen
lukitus.
Siirrä suodattimen kantta
nuolen osoittamaan suun-
taan ja vedä se sitten ulos
kiinnikkeistään.
Irrota suodattimen kotelo.
Irrota sisäilmansuodatin kote-
losta ja asenna sen tilalle uusi
suodatin.
 UP -merkin on osoitettava ylös-
päin.
Kun asennat, suorita lu etellut vaiheet päinvastaisessa järjestyk-
sessä.
4
5
6
7
8
C-HR_HV_OM_Europe_OM10576FI .book Page 530 Thursday, April 12, 2018 10:53 AM

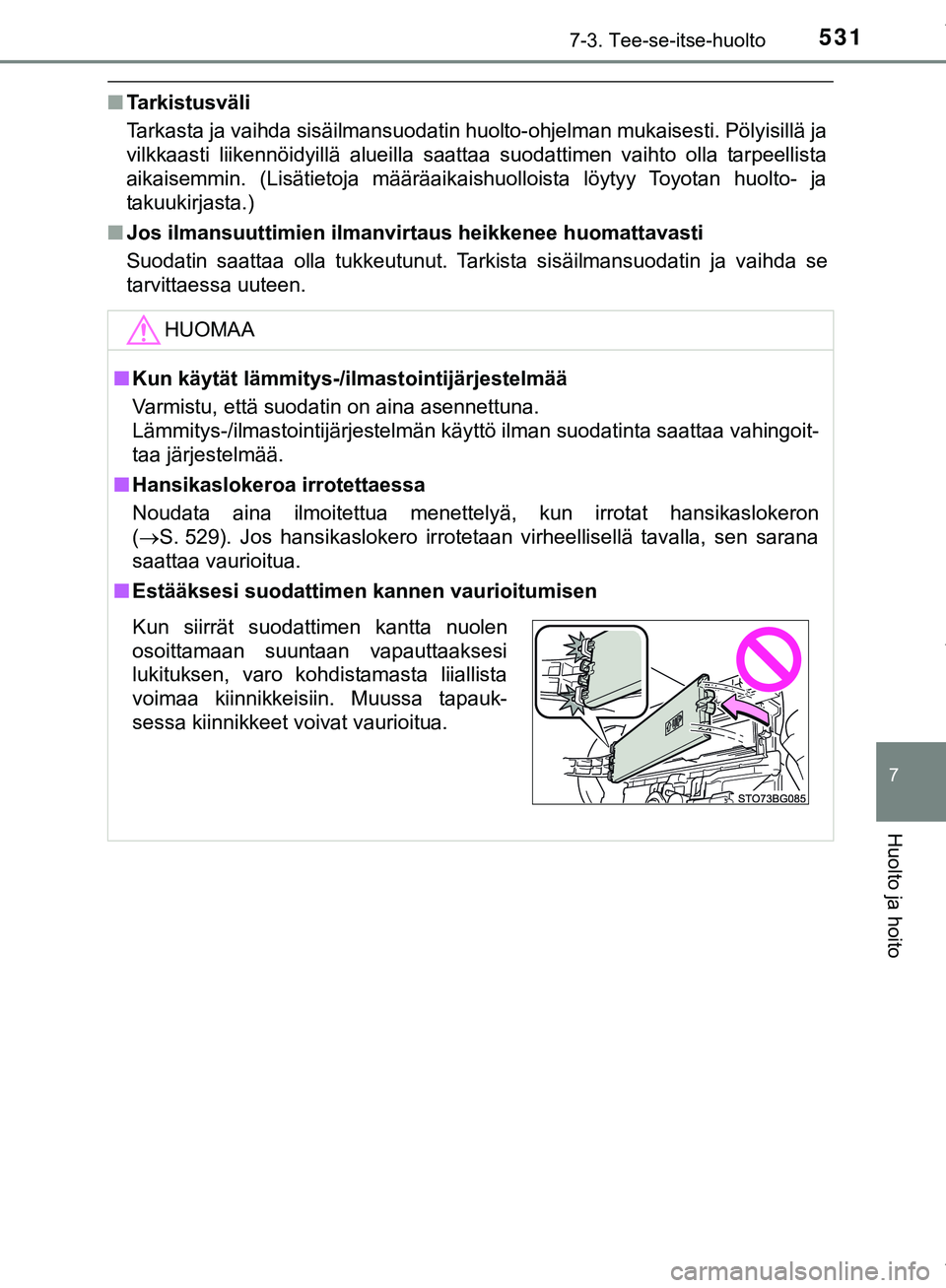

5317-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
nTarkistusväli
Tarkasta ja vaihda sisäilmansuodatin huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa suodattimen vaihto olla tarpeellista
aikaisemmin. (Lisätietoja määräaikaishuolloista löytyy Toyotan huolto- ja
takuukirjasta.)
n Jos ilmansuuttimien ilmanvirtaus heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
HUOMAA
nKun käytät lämmitys-/ilmastointijärjestelmää
Varmistu, että suodatin on aina asennettuna.
Lämmitys-/ilmastointijärjestelmän käyttö ilman suodatinta saattaa vahingoit-
taa järjestelmää.
n Hansikaslokeroa irrotettaessa
Noudata aina ilmoitettua menettelyä, kun irrotat hansikaslokeron
(S. 529). Jos hansikaslokero irrotetaan virheellisellä tavalla, sen sarana
saattaa vaurioitua.
n Estääksesi suodattimen kannen vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo kohdistamasta liiallista
voimaa kiinnikkeisiin. Muussa tapauk-
sessa kiinnikkeet voivat vaurioitua.
C-HR_HV_OM_Europe_OM10576FI .book Page 531 Thursday, April 12, 2018 10:53 AM

5327-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Hybridiakun (ajoakku) ilmanottoaukko
Poista pöly ilmanottoaukosta esi-
merkiksi pölynimurilla.
Varmistu, että käytät vain alipai-
netta imeäksesi pölyä ja tukkeutu-
mia. Jos yrität ilmapistoolilla, jne.
puhaltaa pölyä ja tukkeutumia ne
saattavat kulkeutua ilmanottoau-
kosta sisään. (S. 536)
Jos pölyä ja tukkeutumia ei saada täysin poistettua ilmanottoaukon
suojuksen ollessa asennettuna paikoilleen, poista suojus ja puhdista
suodatin.
Valitse käynnistyspainikkeen OFF-toimintatila.
Irrota kiinnike ru uvitaltan avulla.
Välttääksesi lisääntyneen polttoaineenkulutuksen tarkasta sään-
nöllisesti onko hybridiakun (ajo akku) ilmanottoaukkoon kertynyt
pölyä tai onko se tukkeutunut. Jos ilmanottoaukko on pölyinen
tai tukkeutunut tai jos monitoiminäyttöön ilmestyy viesti "Ajoa-
kun jäähdytykseen liittyvät osat vaativat huoltoa. Katso omista-
jan käsikirja", puhdista ilmanotto aukko seuraavin menetelmin:
Ilmanottoaukon puhdistaminen
Jos pölyä ja tukkeutumia ei saada täysin poistettua
1
2
C-HR_HV_OM_Europe_OM10576FI.book Page 532 Thursday, April 12, 2018 10:53 AM

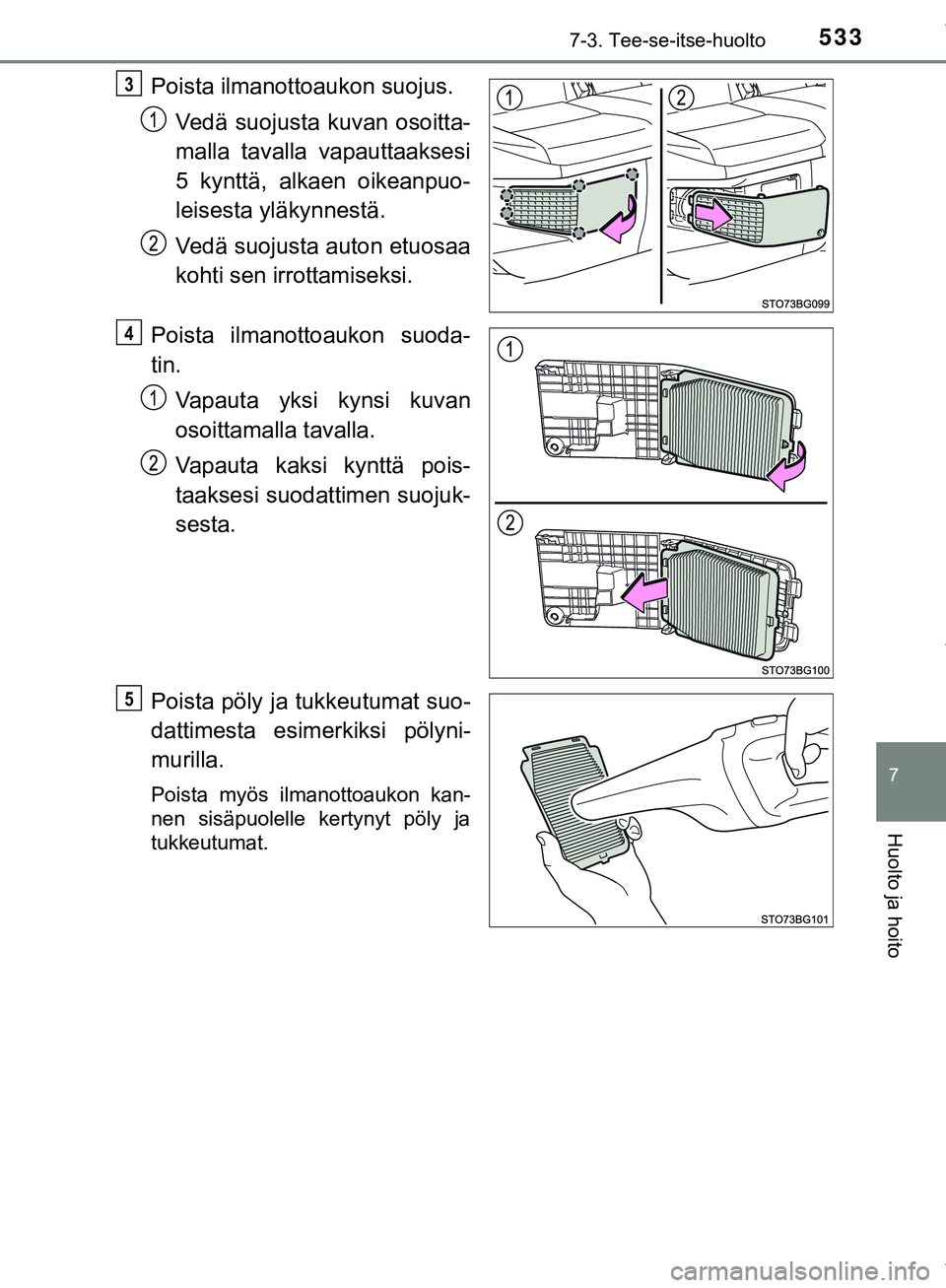

5337-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
Poista ilmanottoaukon suojus.Vedä suojusta kuvan osoitta-
malla tavalla vapauttaaksesi
5 kynttä, alkaen oikeanpuo-
leisesta yläkynnestä.
Vedä suojusta auton etuosaa
kohti sen irrottamiseksi.
Poista ilmanottoaukon suoda-
tin. Vapauta yksi kynsi kuvan
osoittamalla tavalla.
Vapauta kaksi kynttä pois-
taaksesi suodattimen suojuk-
sesta.
Poista pöly ja tukkeutumat suo-
dattimesta esimerkiksi pölyni-
murilla.
Poista myös ilmanottoaukon kan-
nen sisäpuolelle kertynyt pöly ja
tukkeutumat.
3
4
5
C-HR_HV_OM_Europe_OM10576FI .book Page 533 Thursday, April 12, 2018 10:53 AM

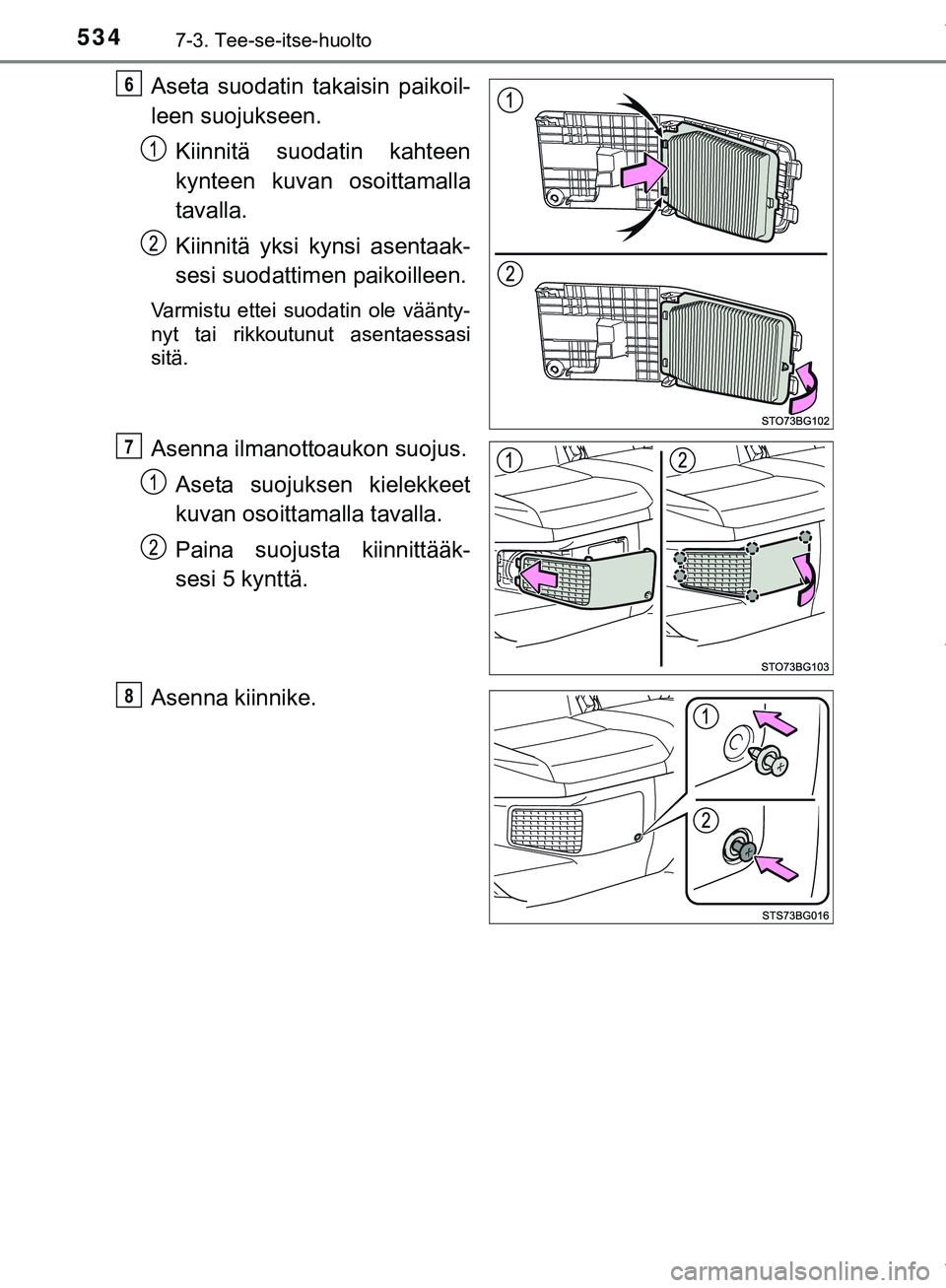

5347-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Aseta suodatin takaisin paikoil-
leen suojukseen.Kiinnitä suodatin kahteen
kynteen kuvan osoittamalla
tavalla.
Kiinnitä yksi kynsi asentaak-
sesi suodattimen paikoilleen.
Varmistu ettei suodatin ole väänty-
nyt tai rikkoutunut asentaessasi
sitä.
Asenna ilmanottoaukon suojus.Aseta suojuksen kielekkeet
kuvan osoittamalla tavalla.
Paina suojusta kiinnittääk-
sesi 5 kynttä.
Asenna kiinnike.
6
7
8
C-HR_HV_OM_Europe_OM10576FI .book Page 534 Thursday, April 12, 2018 10:53 AM

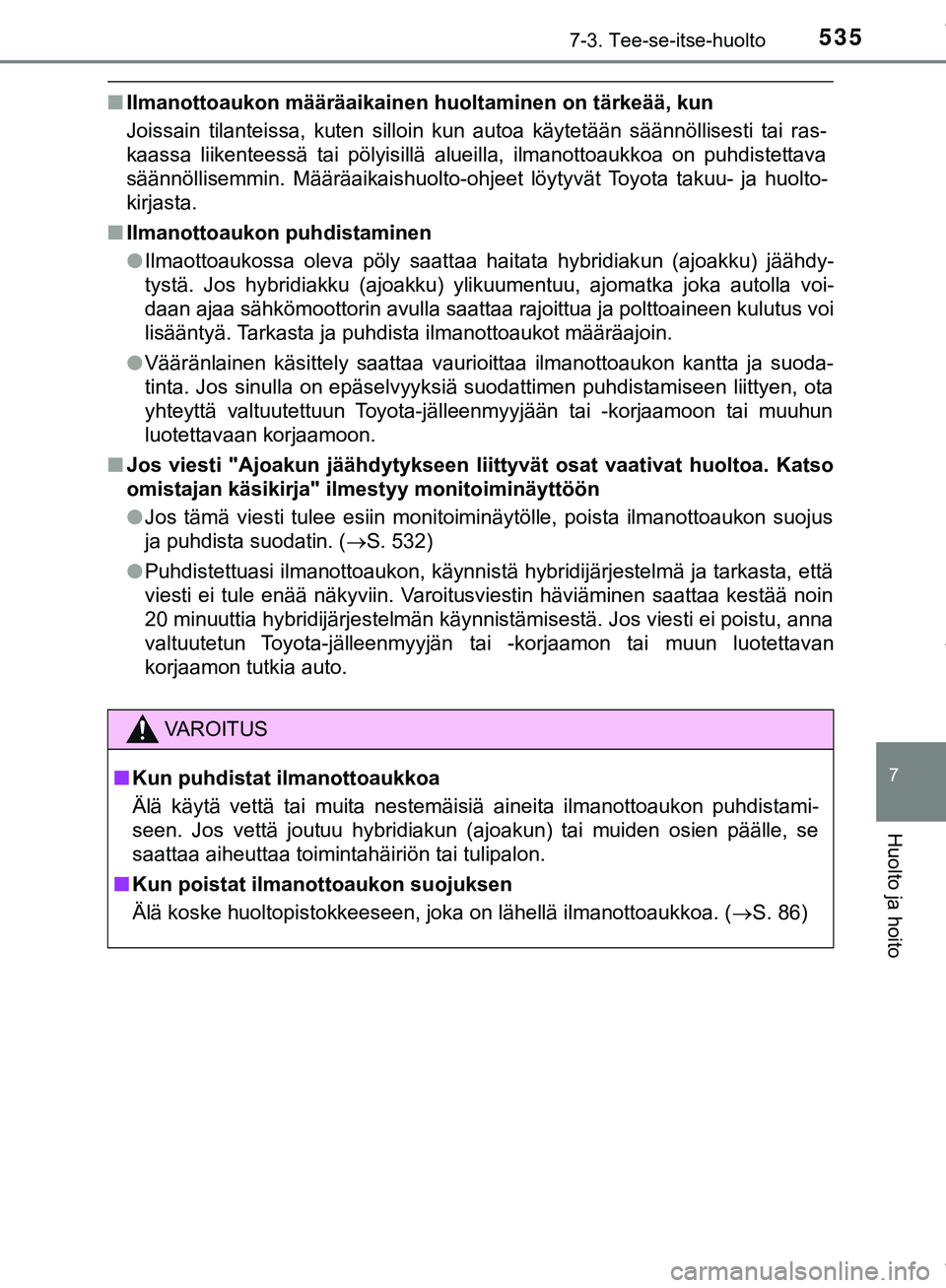

5357-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
nIlmanottoaukon määräaikainen huoltaminen on tärkeää, kun
Joissain tilanteissa, kuten silloin kun autoa käytetään säännö\
llisesti tai ras-
kaassa liikenteessä tai pölyisillä alueilla, ilmanottoaukkoa on puhdistettava
säännöllisemmin. Määräaikaishuolto-ohjeet löytyvät Toyota takuu- ja huolto-
kirjasta.
n Ilmanottoaukon puhdistaminen
lIlmaottoaukossa oleva pöly saattaa haitata hybridiakun (ajoakku) jäähdy-
tystä. Jos hybridiakku (ajoakku) ylikuumentuu, ajomatka joka autolla voi-
daan ajaa sähkömoottorin avulla saattaa rajoittua ja polttoaineen kulutus voi
lisääntyä. Tarkasta ja puhdista ilmanottoaukot määräajoin.
l Vääränlainen käsittely saattaa vaurioittaa ilmanottoaukon kantta ja suoda-
tinta. Jos sinulla on epäselvyyksiä suodattimen puhdistamiseen liittyen, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
n Jos viesti "Ajoakun jäähdytykseen liit tyvät osat vaativat huoltoa. Katso
omistajan käsikirja" ilmestyy monitoiminäyttöön
l Jos tämä viesti tulee esiin monitoiminäytölle, poista ilmano\
ttoaukon suojus
ja puhdista suodatin. ( S. 532)
l Puhdistettuasi ilmanottoaukon, käynnistä hybridijärjestelmä ja tarkasta, että
viesti ei tule enää näkyviin. Varoitusviestin häviäminen saattaa kestää noin
20 minuuttia hybridijärjestelmän käynnistämisestä. Jos viesti ei poistu, anna
valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
VAROITUS
n Kun puhdistat ilmanottoaukkoa
Älä käytä vettä tai muita nestemäisiä aineita ilmanottoaukon puhdistami-
seen. Jos vettä joutuu hybridiakun (ajoakun) tai muiden osien päälle, se
saattaa aiheuttaa toimintahäiriön tai tulipalon.
n Kun poistat ilmanottoaukon suojuksen
Älä koske huoltopistokkeeseen, joka on lähellä ilmanottoaukk\
oa. ( S. 86)
C-HR_HV_OM_Europe_OM10576FI.book Page 535 Thursday, April 12, 2018 10:53 AM

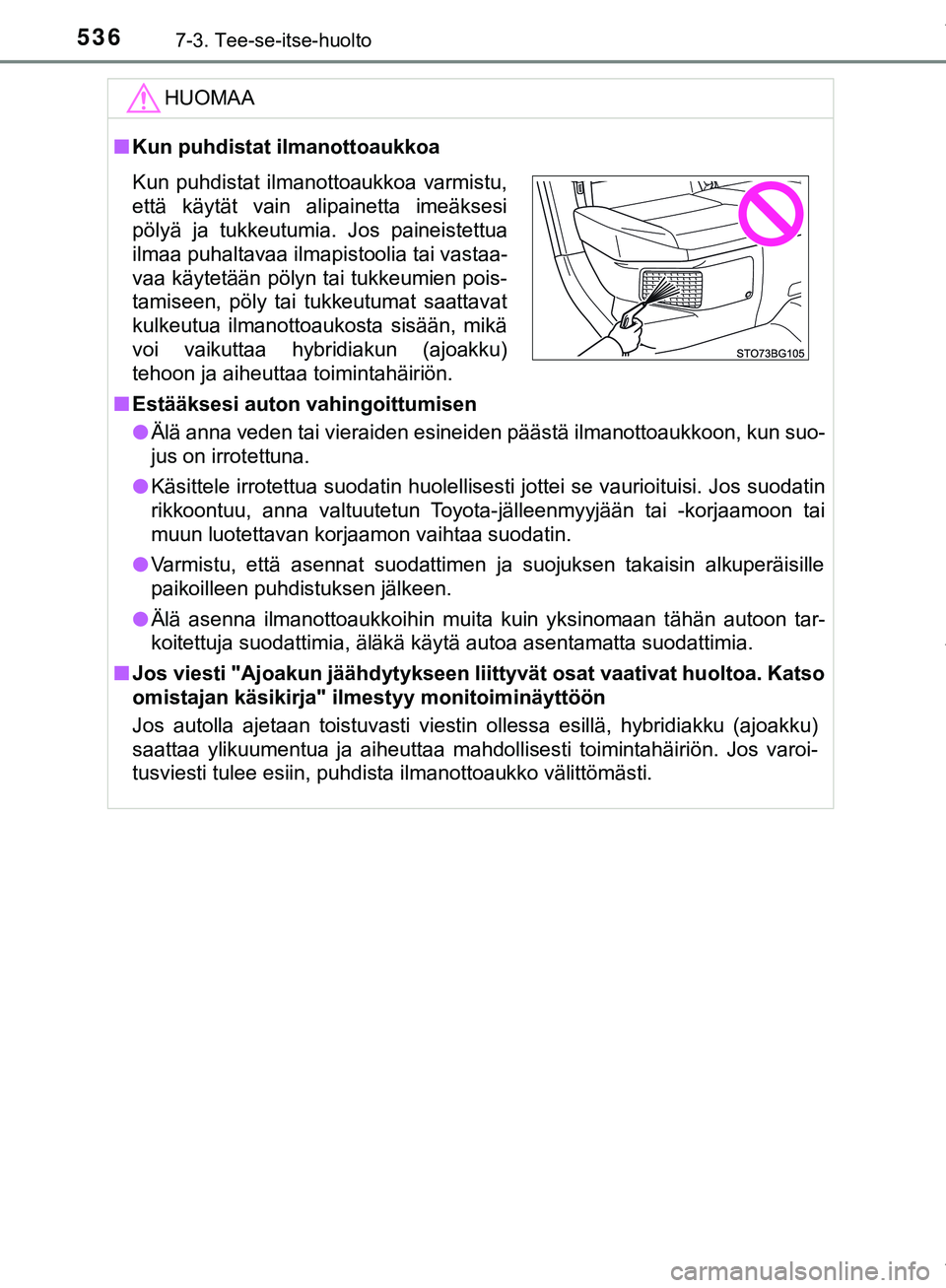

5367-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FIHUOMAA
n
Kun puhdistat ilmanottoaukkoa
n Estääksesi auton vahingoittumisen
l Älä anna veden tai vieraiden esineiden päästä ilmanottoaukkoon, kun suo-
jus on irrotettuna.
l Käsittele irrotettua suodatin huolellisesti jottei se vaurioituisi. Jos suodatin
rikkoontuu, anna valtuutetun Toyota-jälleenmyyjään tai -korjaamoon tai
muun luotettavan korjaamon vaihtaa suodatin.
l Varmistu, että asennat suodattimen ja suojuksen takaisin alkuperäisille
paikoilleen puhdistuksen jälkeen.
l Älä asenna ilmanottoaukkoihin muita kuin yksinomaan tähän autoon tar-
koitettuja suodattimia, äläkä käytä autoa asentamatta suodattimia.
n Jos viesti "Ajoakun jäähdytykseen liittyvät osat vaativat huoltoa. Katso
omistajan käsikirja" ilmestyy monitoiminäyttöön
Jos autolla ajetaan toistuvasti viestin ollessa esillä, hybridiakku (ajoakku)
saattaa ylikuumentua ja aiheuttaa mahdollisesti toimintahäiriön. Jos varoi-
tusviesti tulee esiin, puhdista ilmanottoaukko välittömästi.
Kun puhdistat ilmanottoaukkoa varmistu,
että käytät vain alipainetta imeäksesi
pölyä ja tukkeutumia. Jos paineistettua
ilmaa puhaltavaa ilmapistoolia tai vastaa-
vaa käytetään pölyn tai tukkeumien pois-
tamiseen, pöly tai tukkeutumat saattavat
kulkeutua ilmanottoaukosta sisään, mikä
voi vaikuttaa hybridiakun (ajoakku)
tehoon ja aiheuttaa toimintahäiriön.
