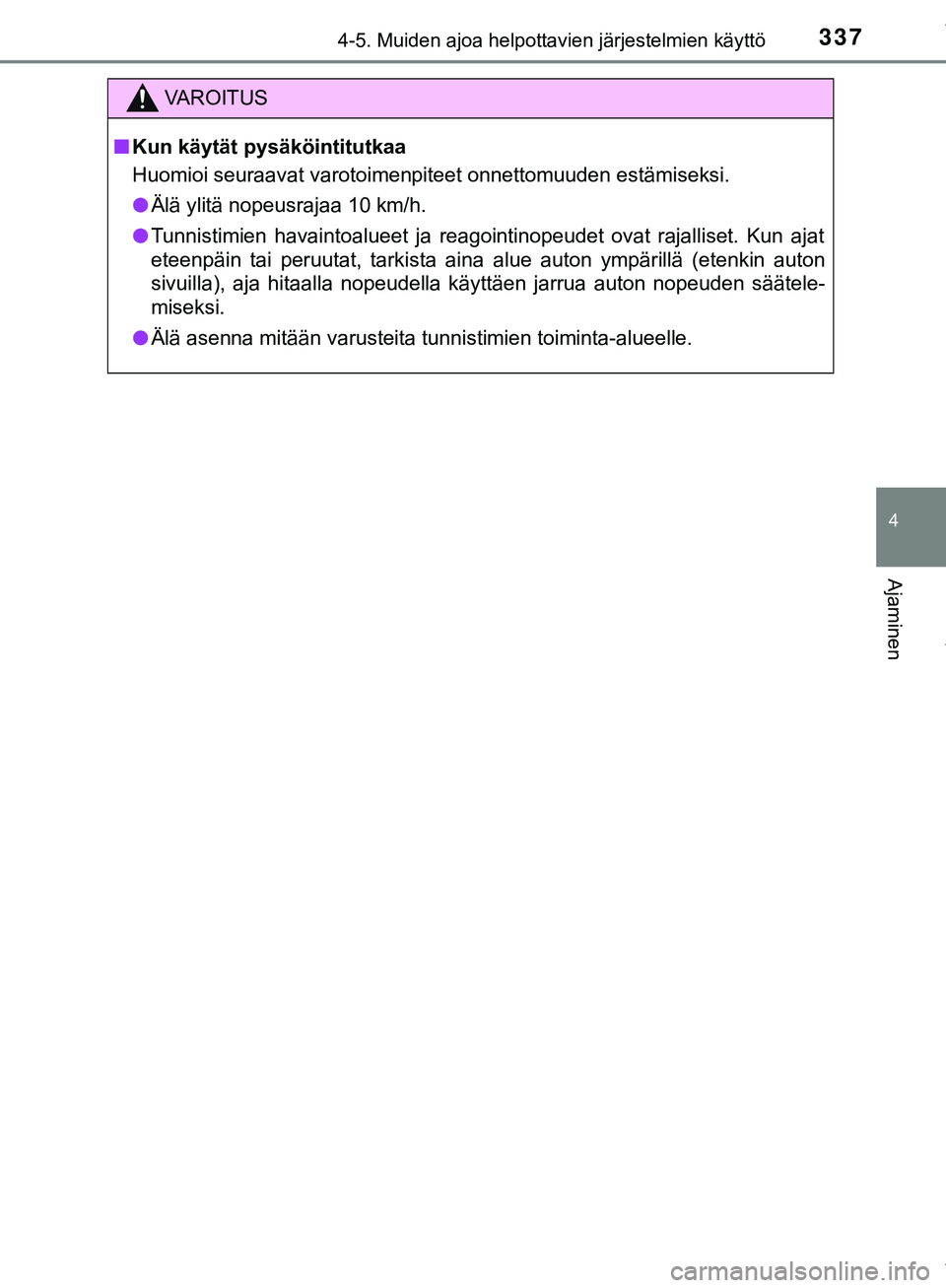

3374-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Kun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet onnettomuuden estämiseksi.
l Älä ylitä nopeusrajaa 10 km/h.
l Tunnistimien havaintoalueet ja reagointinopeudet ovat rajalliset. Kun ajat
eteenpäin tai peruutat, tarkista aina alue auton ympärillä (etenkin auton
sivuilla), aja hitaalla nopeudella käyttäen jarrua auton nopeuden säätele-
miseksi.
l Älä asenna mitään varusteita tunnistimien toiminta-alueelle.
C-HR_HV_OM_Europe_OM10576FI .book Page 337 Thursday, April 12, 2018 10:53 AM

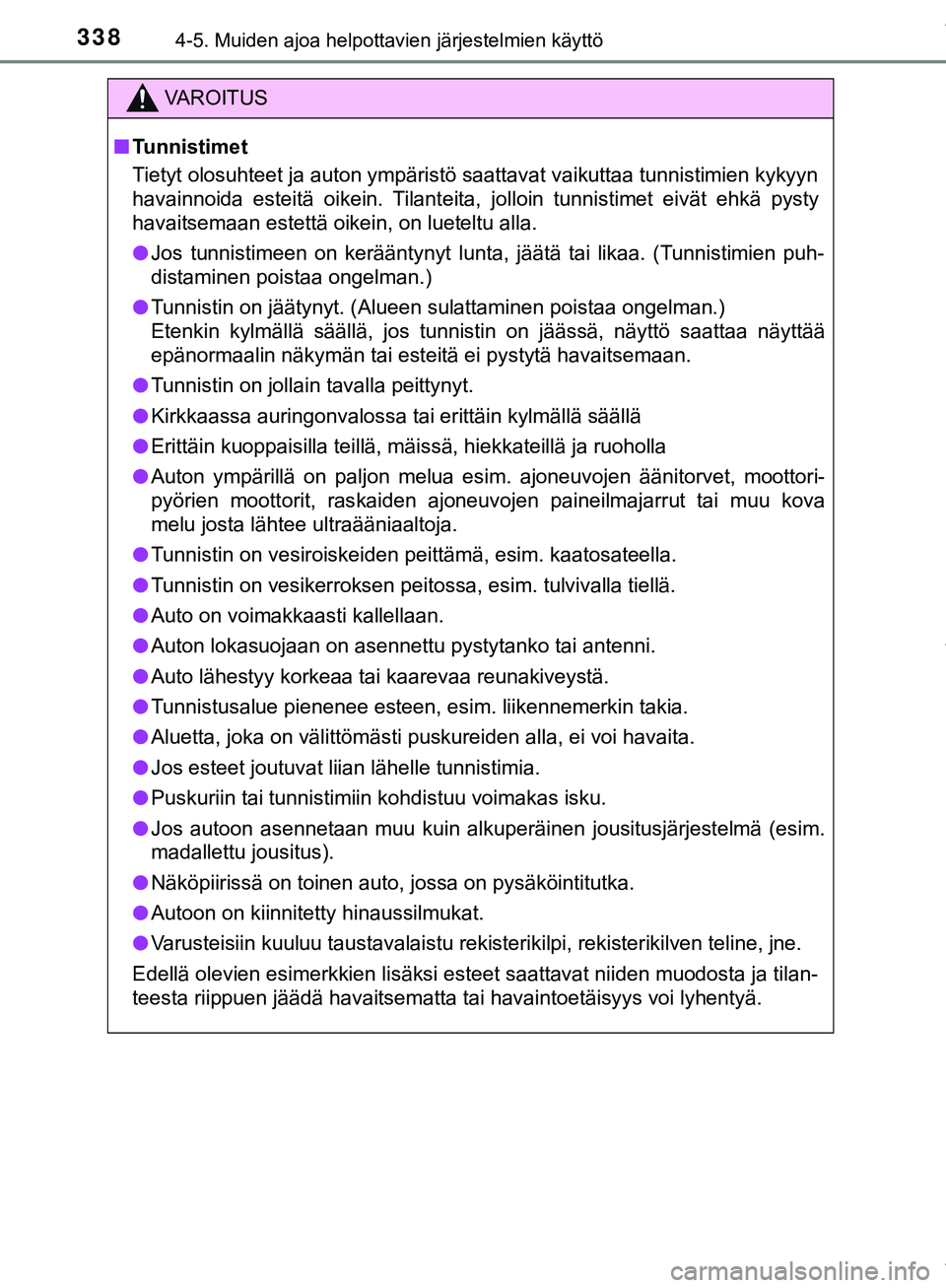

3384-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Tunnistimet
Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
l Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa. (Tunnistimien puh-
distaminen poistaa ongelman.)
l Tunnistin on jäätynyt. (Alueen sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää
epänormaalin näkymän tai esteitä ei pystytä havaitsemaan.
l Tunnistin on jollain tavalla peittynyt.
l Kirkkaassa auringonvalossa tai erittäin kylmällä säällä
l Erittäin kuoppaisilla teillä, mäissä, hiekkateillä ja ruoholla
l Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen paineilmajarrut tai muu kova
melu josta lähtee ultraääniaaltoja.
l Tunnistin on vesiroiskeiden peittämä, esim. kaatosateella.
l Tunnistin on vesikerroksen peitossa, esim. tulvivalla tiellä.
l Auto on voimakkaasti kallellaan.
l Auton lokasuojaan on asennettu pystytanko tai antenni.
l Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
l Tunnistusalue pienenee esteen, esim. liikennemerkin takia.
l Aluetta, joka on välittömästi puskureiden alla, ei voi havaita.
l Jos esteet joutuvat liian lähelle tunnistimia.
l Puskuriin tai tunnistimiin kohdistuu voimakas isku.
l Jos autoon asennetaan muu kuin alkuperäinen jousitusjärjestelmä (esim.
madallettu jousitus).
l Näköpiirissä on toinen auto, jossa on pysäköintitutka.
l Autoon on kiinnitetty hinaussilmukat.
l Varusteisiin kuuluu taustavalaistu rekisterikilpi, rekisterikilven teline, jne.
Edellä olevien esimerkkien lisäksi esteet saattavat niiden muodosta ja tilan-
teesta riippuen jäädä havaitsematta tai havaintoetäisyys voi lyhentyä.
C-HR_HV_OM_Europe_OM10576FI .book Page 338 Thursday, April 12, 2018 10:53 AM

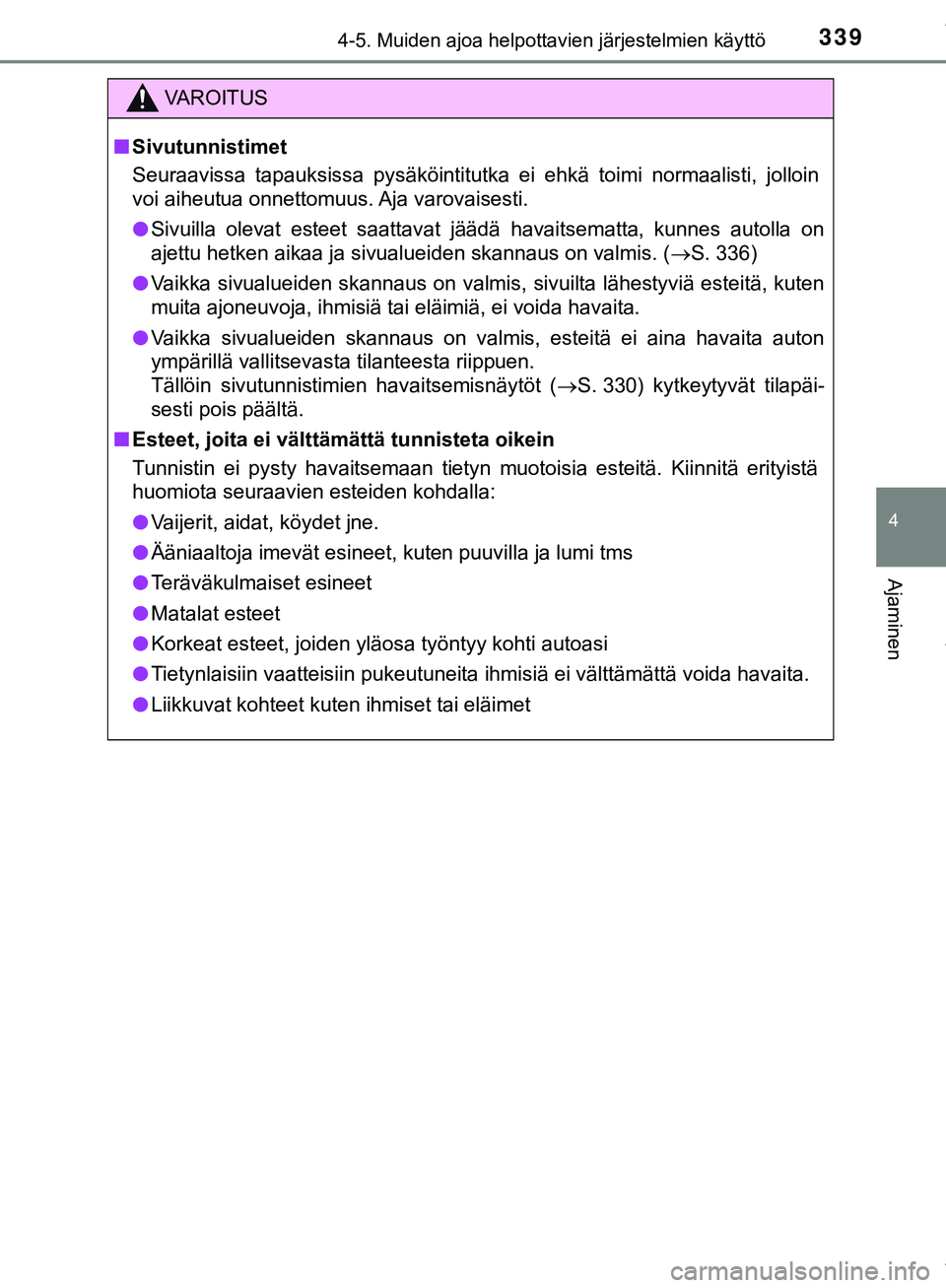

3394-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
n Sivutunnistimet
Seuraavissa tapauksissa pysäköintitutka ei ehkä toimi normaalisti, jolloin
voi aiheutua onnettomuus. Aja varovaisesti.
l Sivuilla olevat esteet saattavat jäädä havaitsematta, kunnes autolla on
ajettu hetken aikaa ja sivualueiden skannaus on valmis. ( S. 336)
l Vaikka sivualueiden skannaus on valmis, sivuilta lähestyviä esteitä\
, kuten
muita ajoneuvoja, ihmisiä tai eläimiä, ei voida havaita.
l Vaikka sivualueiden skannaus on valmis, esteitä ei aina havaita auton
ympärillä vallitsevasta tilanteesta riippuen.
Tällöin sivutunnistimien havaitsemisnäytöt ( S. 330) kytkeytyvät tilapäi-
sesti pois päältä.
n Esteet, joita ei välttämättä tunnisteta oikein
Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
l Vaijerit, aidat, köydet jne.
l Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
l Teräväkulmaiset esineet
l Matalat esteet
l Korkeat esteet, joiden yläosa työntyy kohti autoasi
l Tietynlaisiin vaatteisiin pukeutuneita ihmisiä ei välttämättä voida havaita.
l Liikkuvat kohteet kuten ihmiset tai eläimet
C-HR_HV_OM_Europe_OM10576FI .book Page 339 Thursday, April 12, 2018 10:53 AM

3404-5. Muiden ajoa helpottavien järjestelmien käyttö

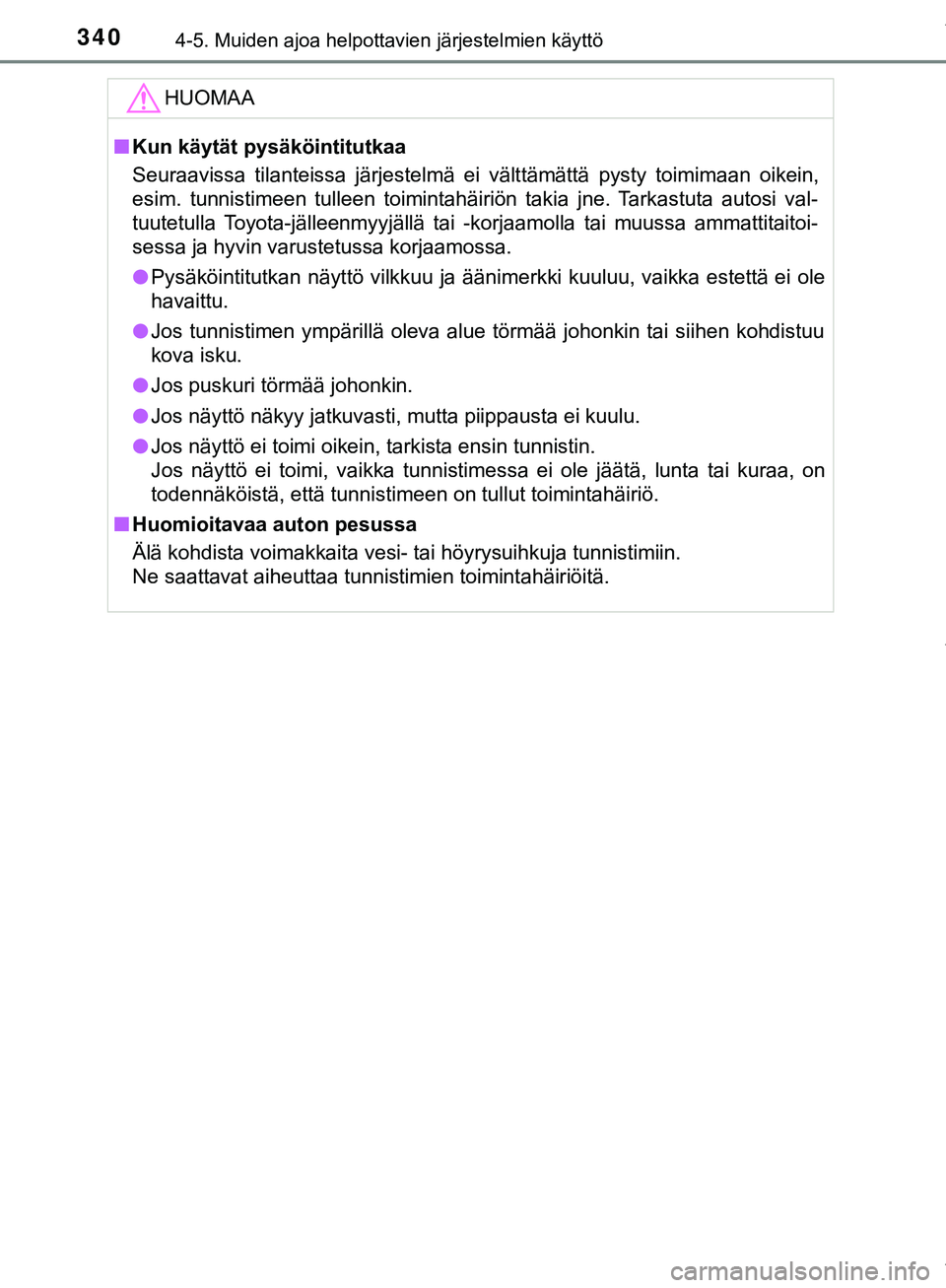

C-HR_HV_OM_Europe_OM10576FIHUOMAA
n
Kun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toimintahäiriön takia jne. Tarkastuta autosi val-
tuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoi-
sessa ja hyvin varustetussa korjaamossa.
l Pysäköintitutkan näyttö vilkkuu ja äänimerkki kuuluu, vaikka estettä ei ole
havaittu.
l Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu
kova isku.
l Jos puskuri törmää johonkin.
l Jos näyttö näkyy jatkuvasti, mutta piippausta ei kuulu.
l Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on
todennäköistä, että tunnistimeen on tullut toimintahäiriö.
n Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
C-HR_HV_OM_Europe_OM10576FI .book Page 340 Thursday, April 12, 2018 10:53 AM

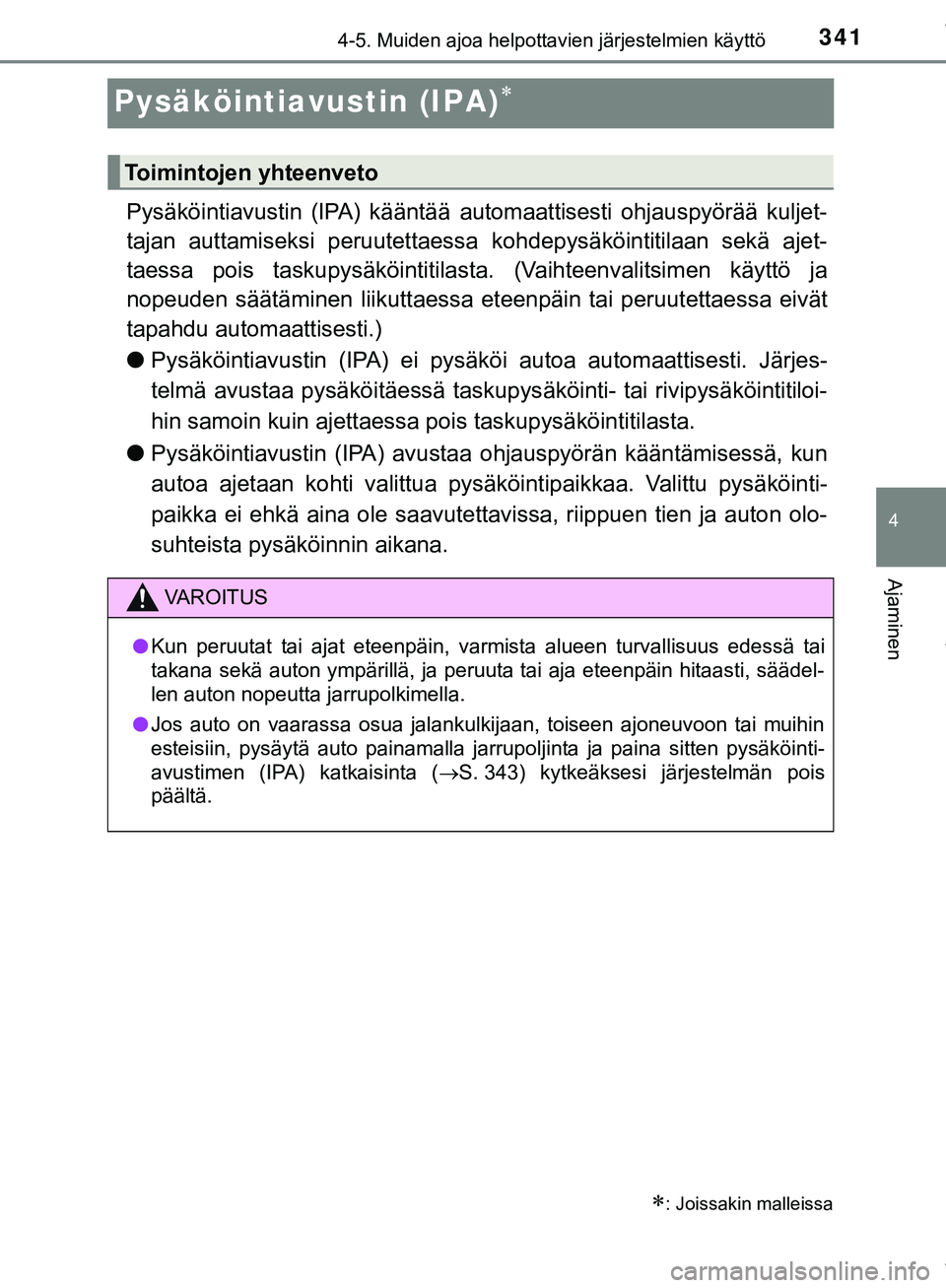

341
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
Pysäköintiavustin (IPA)
Pysäköintiavustin (IPA) kääntää automaattisesti ohjauspyörää kuljet-
tajan auttamiseksi peruutettaessa kohdepysäköintitilaan sekä ajet-
taessa pois taskupysäköintitilasta. (Vaihteenvalitsimen käyttö ja
nopeuden säätäminen liikuttaessa eteenpäin ta i peruutettaessa eivät
tapahdu automaattisesti.)
l Pysäköintiavustin (IPA) ei pysäköi autoa automaattisesti. Järjes-
telmä avustaa pysäköitäessä taskupys äköinti- tai rivipysäköintitiloi-
hin samoin kuin ajettaessa pois taskupysäköintitilasta.
l Pysäköintiavustin (IPA) avustaa ohjauspyörän kääntämisessä, kun
autoa ajetaan kohti valittua pysäköintipaikkaa. Valittu pysäköinti-
paikka ei ehkä aina ole saavutettavissa, riippuen tien ja auton olo-
suhteista pysäköinnin aikana.
: Joissakin malleissa
Toimintojen yhteenveto
VAROITUS
l Kun peruutat tai ajat eteenpäin, varmista alueen turvallisuus edessä tai
takana sekä auton ympärillä, ja peruuta tai aja eteenpäin hi\
taasti, säädel-
len auton nopeutta jarrupolkimella.
l Jos auto on vaarassa osua jalankulkijaan, toiseen ajoneuvoon tai muihin
esteisiin, pysäytä auto painamalla jarrupoljinta ja paina sitten pysäköinti-
avustimen (IPA) katkaisinta ( S. 343) kytkeäksesi järjestelmän pois
päältä.
C-HR_HV_OM_Europe_OM10576FI .book Page 341 Thursday, April 12, 2018 10:53 AM

3424-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10576FI
Kaavio pysäköintiavustimen (IPA) avustustoiminnoista ja toimin-
nasta
Avustustoiminto
Pysäköinti- tapa
Toimintojen yhteenvetoKatso sivu
Taskupysäköinnin
avustustoimintoTaskupysä-
köinti
Järjestelmä avustaa suun-
nitellun pysäköintipaikan
havaitsemisessa sekä pää-
semisessä kohtaan, josta
peruuttaminen aloitetaan.
Avustus alkaa kuljettajan
aloittaessa peruuttamisen
ja loppuu, kun auto on
suunnitellussa pysäköinti-
paikassa.
S. 346
Rivipysäköinnin
avustustoimintoRivipysäköintiS. 353
Taskupysäköinnin
poistumistoimintoAjaminen
ulos taskupy-
säköinnistä
Avustus alkaa, kun auto on
taskupysäköintitilassa.
Avustus käsittää auton
ohjaamisen ulos pysäköin-
tipaikasta kohtaan, josta
voi lähteä ajamaan.
S. 360
C-HR_HV_OM_Europe_OM10576FI .book Page 342 Thursday, April 12, 2018 10:53 AM

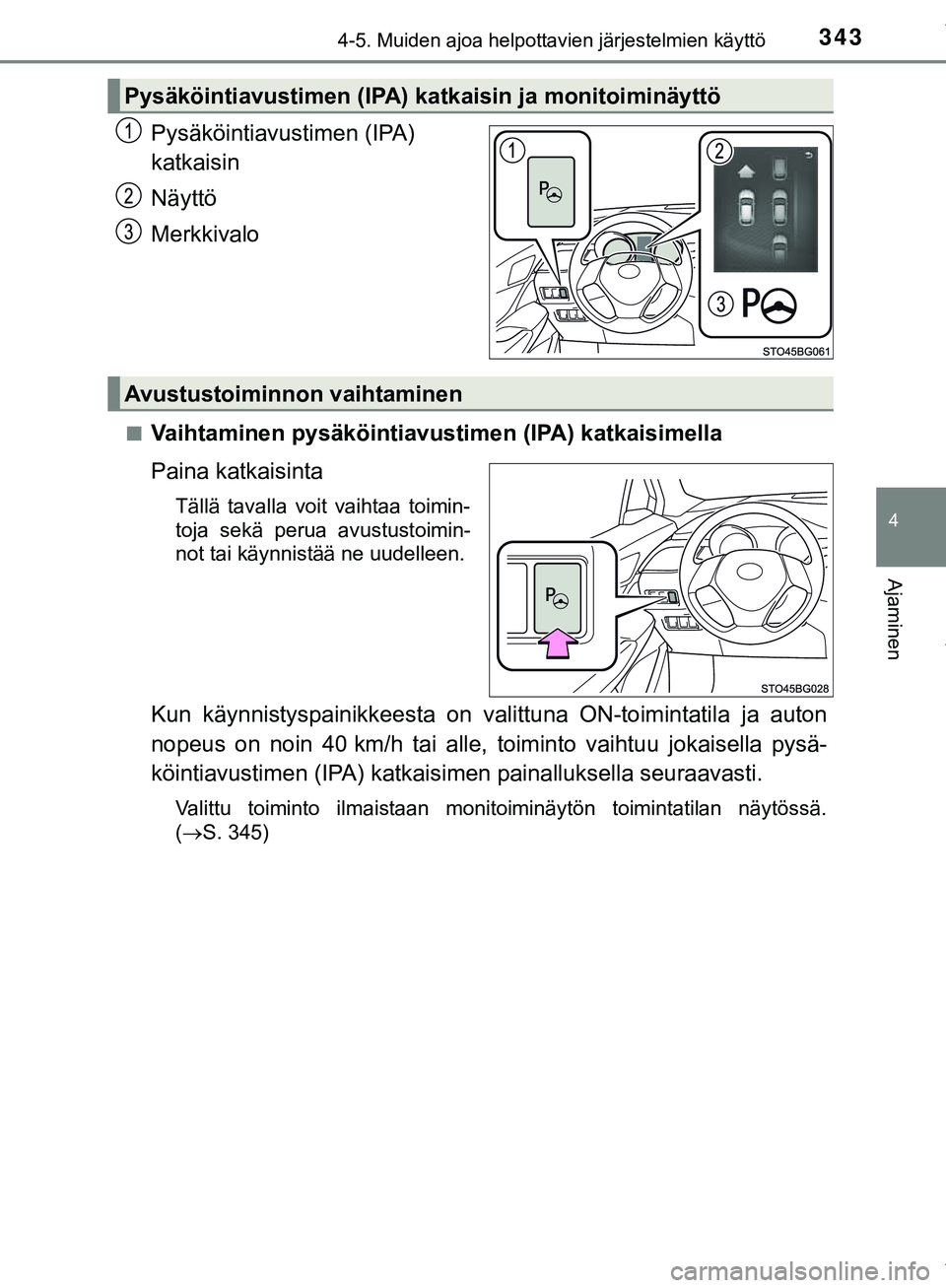

3434-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10576FI
Pysäköintiavustimen (IPA)
katkaisin
Näyttö
Merkkivalo
nVaihtaminen pysäköintiavustimen (IPA) katkaisimella
Paina katkaisinta
Tällä tavalla voit vaihtaa toimin-
toja sekä perua avustustoimin-
not tai käynnistää ne uudelleen.
Kun käynnistyspainikkeesta on valittuna ON-toimintatila ja auton
nopeus on noin 40 km/h tai alle, to iminto vaihtuu jokaisella pysä-
köintiavustimen (IPA) katkaisimen painalluksella seuraavasti.
Valittu toiminto ilmaistaan monitoiminäytön toimintatilan näytössä.
( S. 345)
Pysäköintiavustimen (IPA) katkaisin ja monitoiminäyttö
Avustustoiminnon vaihtaminen
C-HR_HV_OM_Europe_OM10576FI .book Page 343 Thursday, April 12, 2018 10:53 AM

3444-5. Muiden ajoa helpottavien järjestelmien käyttö

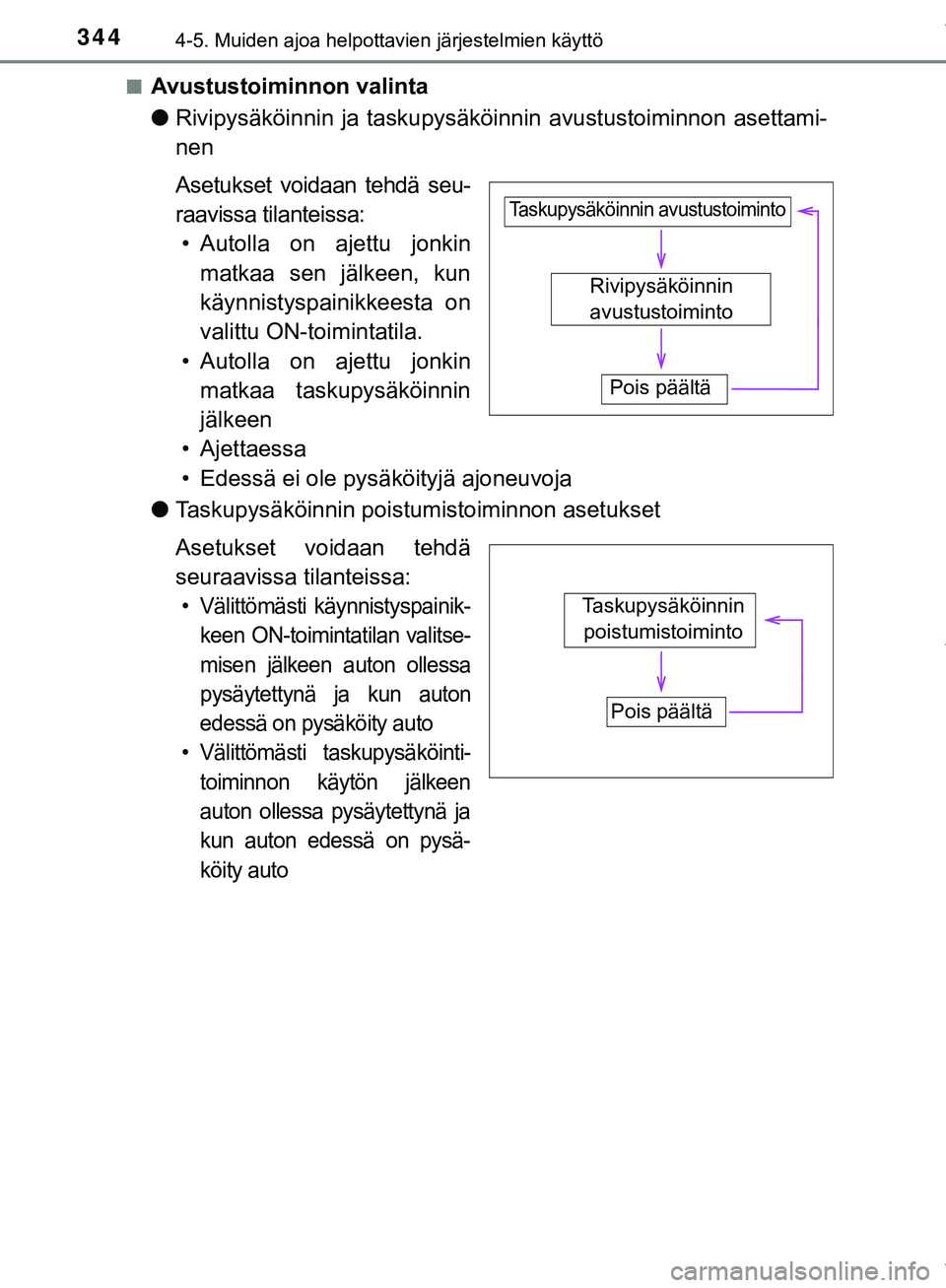

C-HR_HV_OM_Europe_OM10576FIn
Avustustoiminnon valinta
l
Rivipysäköinnin ja taskupysäköi nnin avustustoiminnon asettami-
nen
Asetukset voidaan tehdä seu-
raavissa tilanteissa: • Autolla on ajettu jonkin matkaa sen jälkeen, kun
käynnistyspainikkeesta on
valittu ON-toimintatila.
• Autolla on ajettu jonkin matkaa taskupysäköinnin
jälkeen
• Ajettaessa
• Edessä ei ole pysä köityjä ajoneuvoja
l Taskupysäköinnin poistumistoiminnon asetukset
Asetukset voidaan tehdä
seuraavissa tilanteissa:
• Välittömästi käynnistyspainik-
keen ON-toimintatilan valitse-
misen jälkeen auton ollessa
pysäytettynä ja kun auton
edessä on pysäköity auto
• Välittömästi taskupysäköinti- toiminnon käytön jälkeen
auton ollessa pysäytettynä ja
kun auton edessä on pysä-
köity auto
Rivipysäköinnin
avustustoiminto
Taskupysäköinnin avustustoiminto
Pois päältä
Taskupysäköinnin poistumistoiminto
Pois päältä
