2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

5377-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

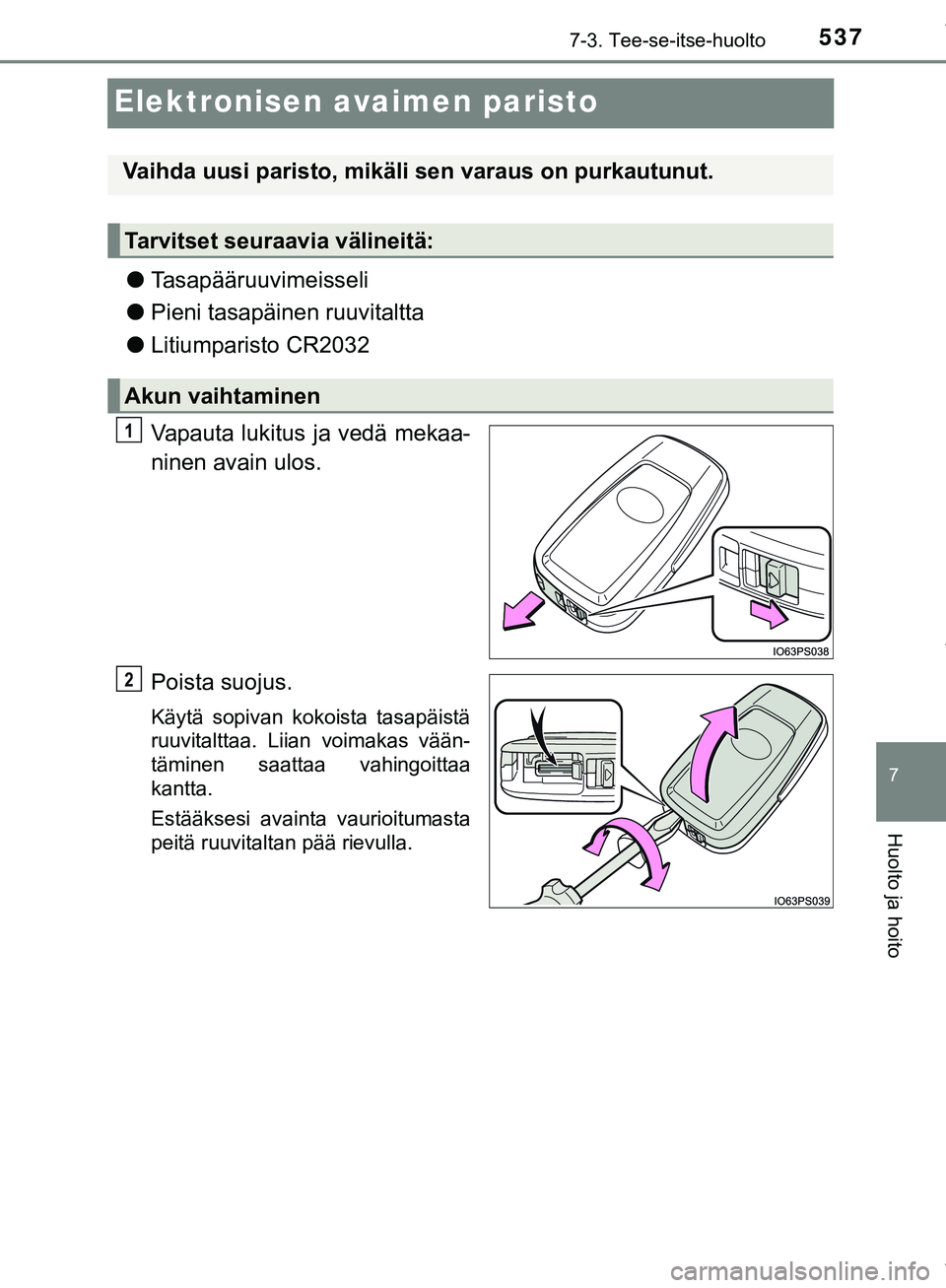

Elektronisen avaimen paristo
lTasapääruuvimeisseli
l Pieni tasapäinen ruuvitaltta
l Litiumparisto CR2032
Vapauta lukitus ja vedä mekaa-
ninen avain ulos.
Poista suojus.
Käytä sopivan kokoista tasapäistä
ruuvitalttaa. Liian voimakas vään-
täminen saattaa vahingoittaa
kantta.
Estääksesi avainta vaurioitumasta
peitä ruuvitaltan pää rievulla.
Vaihda uusi paristo, mikäli sen varaus on purkautunut.
Tarvitset seuraavia välineitä:
Akun vaihtaminen
1
2
C-HR_HV_OM_Europe_OM10576FI .book Page 537 Thursday, April 12, 2018 10:53 AM

5387-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Poista tyhjentynyt paristo.
Jos paristoa ei suojuksen irrotuksen
jälkeen näy avaimen elektroniikka-
moduulin takia, irrota elektroniikka-
moduuli suojuksesta siten, että
paristo näkyy kuvan mukaisesti.
Käytä sopivan kokoista tasapäistä
ruuvitalttaa, kun irrotat paristoa.
Asenna uusi paristo "+"-puoli ylöspäin.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
n Käytä litiumparistoa tyyppiä CR2032
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, paikallisista
elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä käytetyt paristot asianmukaisesti.
n Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä ja lukituksen kauko-ohjain eivät toimi oikein.
l Toimintasäde lyhenee.
3
4
C-HR_HV_OM_Europe_OM10576FI .book Page 538 Thursday, April 12, 2018 10:53 AM

5397-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

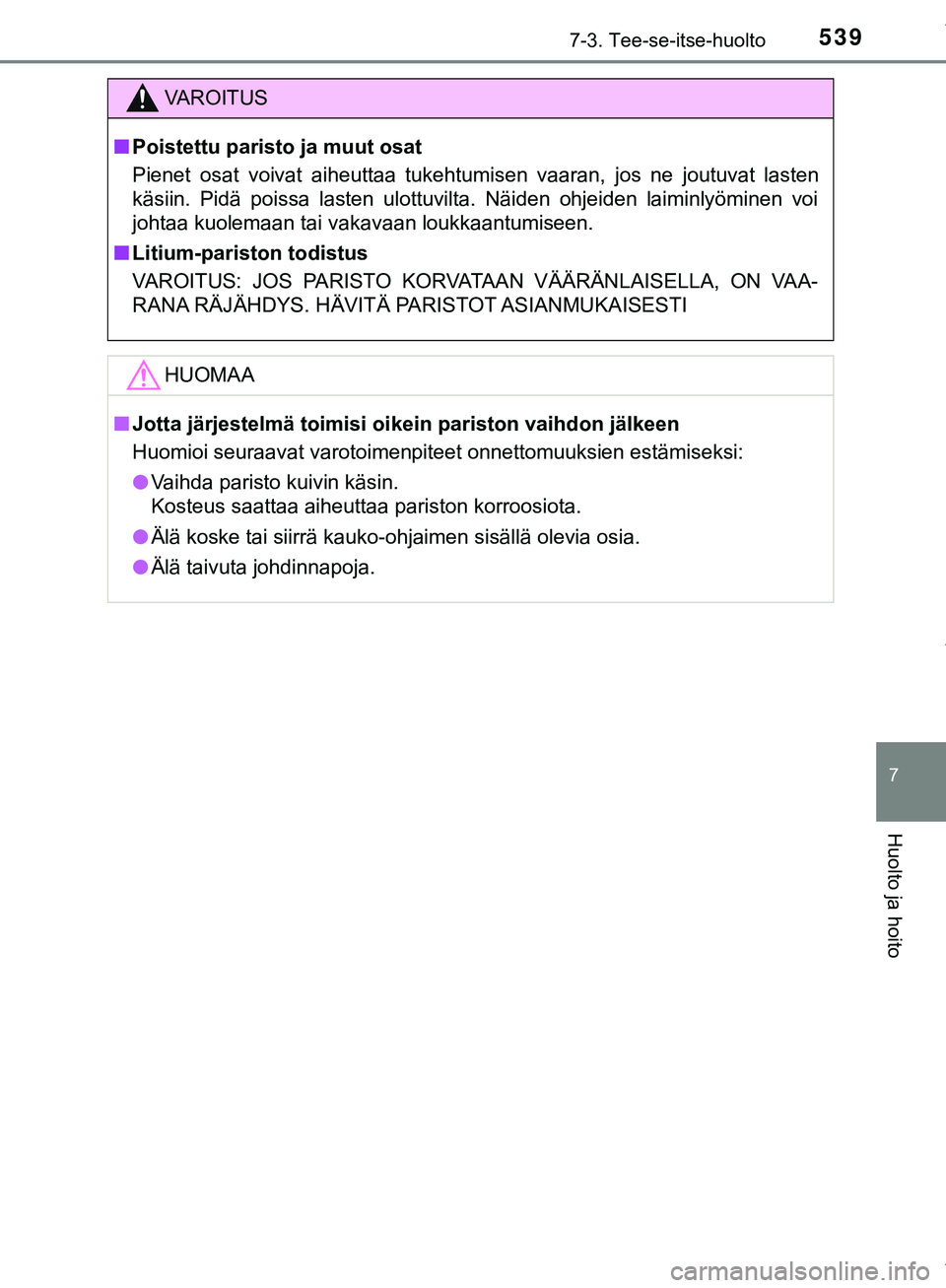

VAROITUS
n Poistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Litium-pariston todistus
VAROITUS: JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA, ON VAA-
RANA RÄJÄHDYS. HÄVITÄ PA RISTOT ASIANMUKAISESTI
HUOMAA
n Jotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
C-HR_HV_OM_Europe_OM10576FI .book Page 539 Thursday, April 12, 2018 10:53 AM

5407-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI

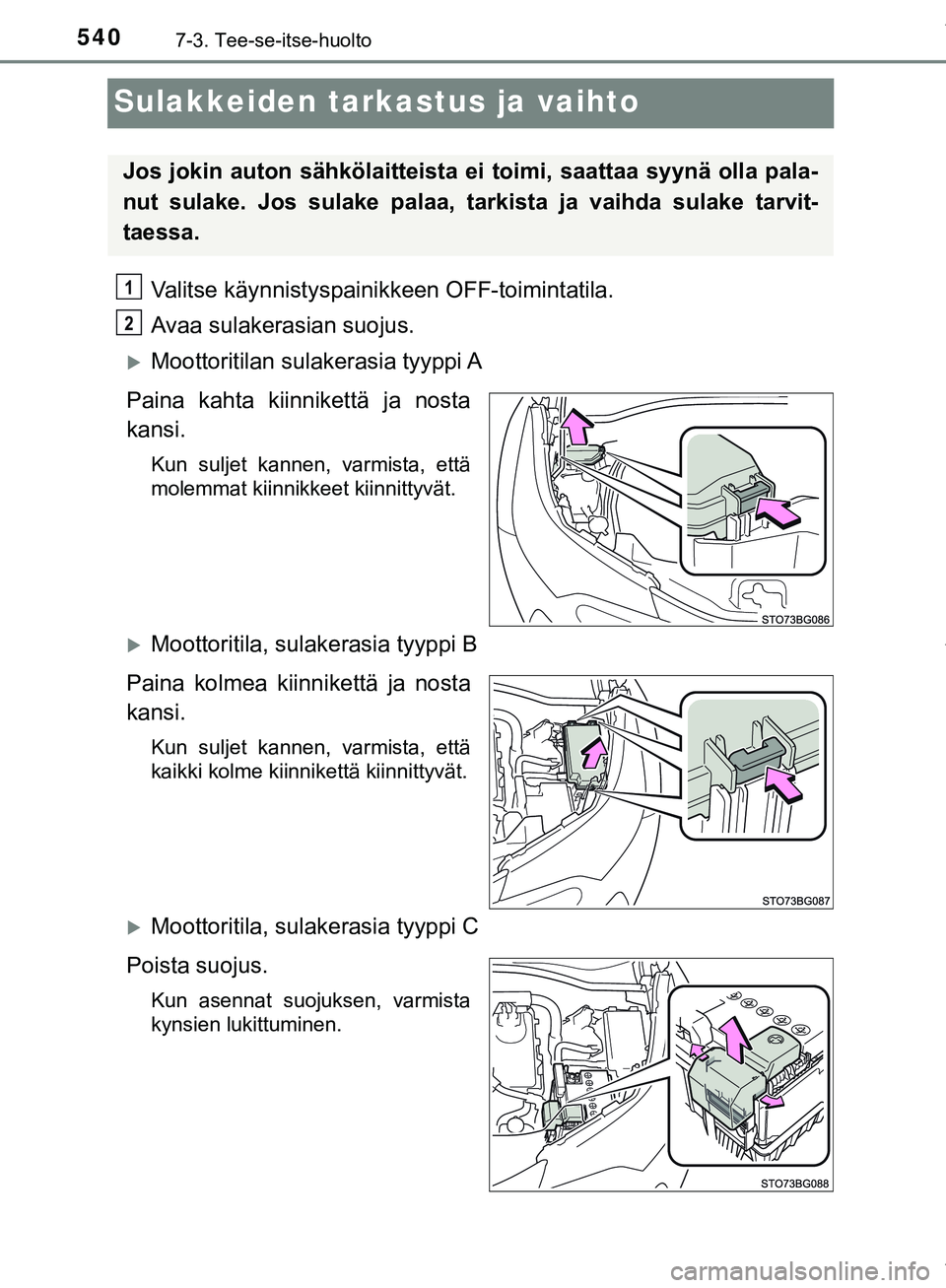

Sulakkeiden tarkastus ja vaihto
Valitse käynnistyspainikkeen OFF-toimintatila.
Avaa sulakerasian suojus.
Moottoritilan sulakerasia tyyppi A
Paina kahta kiinnikettä ja nosta
kansi.
Kun suljet kannen, varmista, että
molemmat kiinnikkeet kiinnittyvät.
Moottoritila, sulakerasia tyyppi B
Paina kolmea kiinnikettä ja nosta
kansi.
Kun suljet kannen, varmista, että
kaikki kolme kiinnikettä kiinnittyvät.
Moottoritila, sulakerasia tyyppi C
Poista suojus.
Kun asennat suojuksen, varmista
kynsien lukittuminen.
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkista ja vaihda sulake tarvit-
taessa.
1
2
C-HR_HV_OM_Europe_OM10576FI .book Page 540 Thursday, April 12, 2018 10:53 AM

5417-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

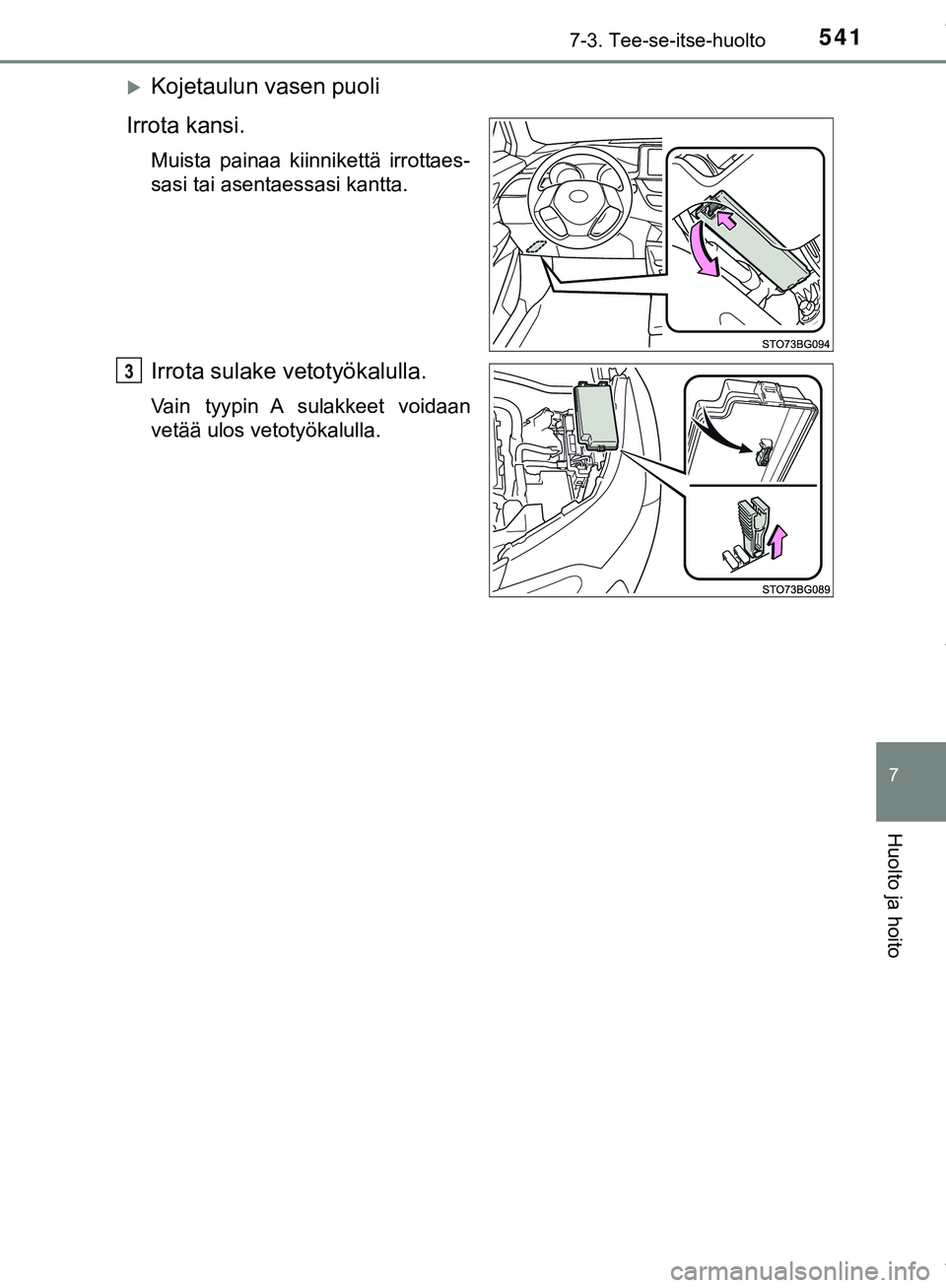

Kojetaulun vasen puoli
Irrota kansi.
Muista painaa kiinnikettä irrottaes-
sasi tai asentaessasi kantta.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
3
C-HR_HV_OM_Europe_OM10576FI .book Page 541 Thursday, April 12, 2018 10:53 AM

5427-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI

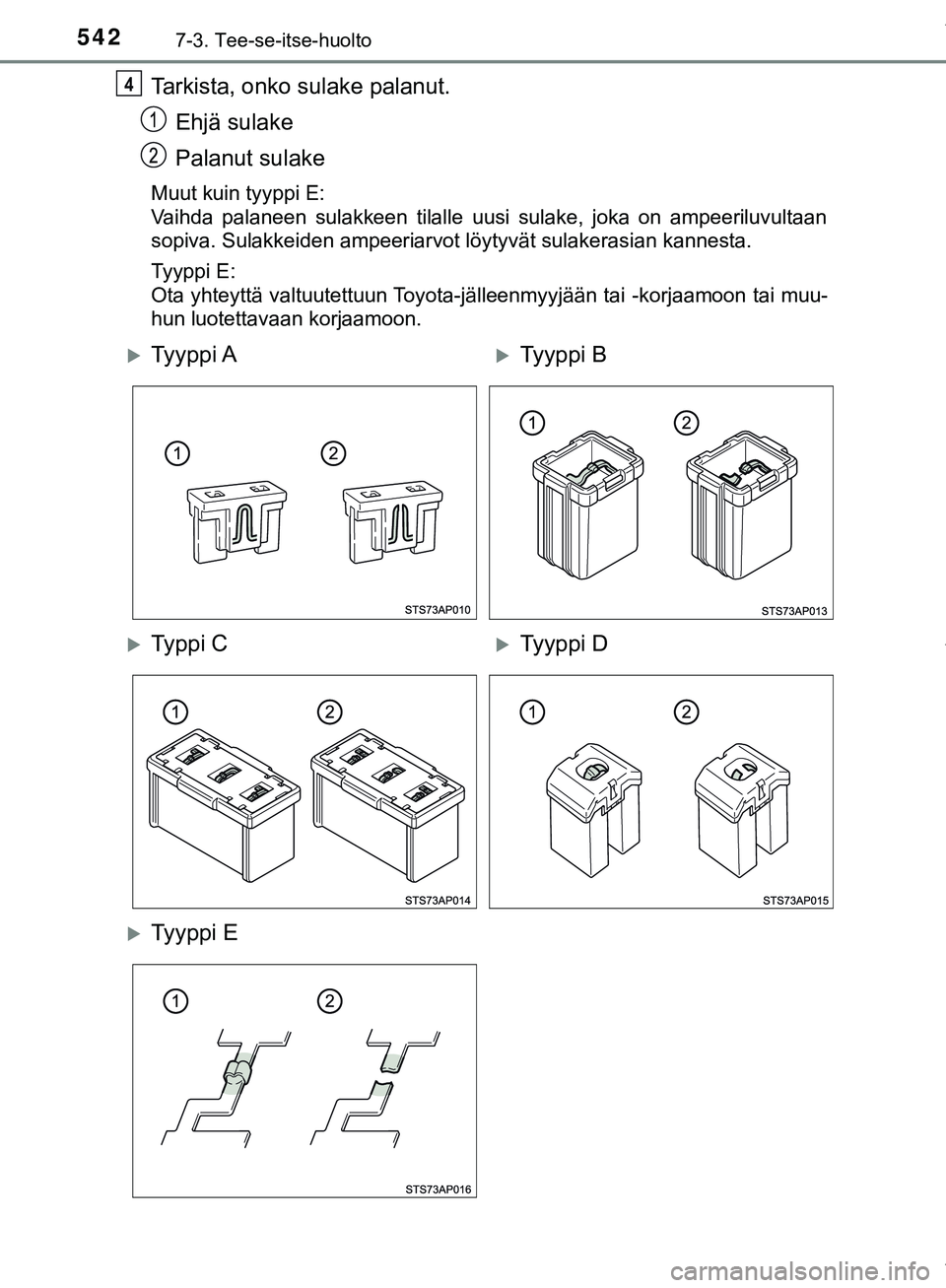

Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Muut kuin tyyppi E:
Vaihda palaneen sulakkeen tilalle uusi sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
4
Ty y p p i ATy y p p i B
Ty p p i CTy y p p i D
Ty y p p i E
C-HR_HV_OM_Europe_OM10576FI .book Page 542 Thursday, April 12, 2018 10:53 AM

5437-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito

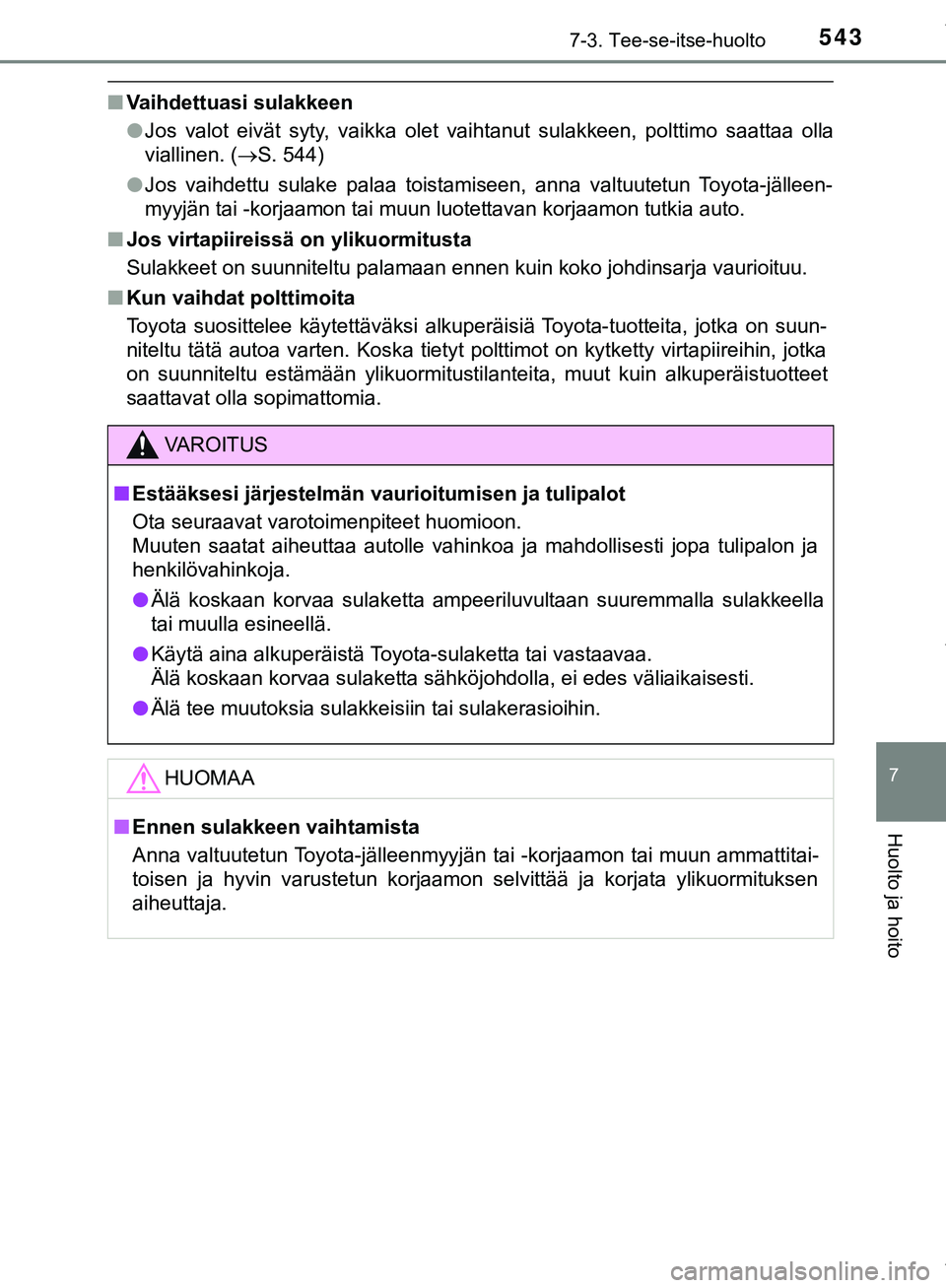

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( S. 544)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Ota seuraavat varotoimenpiteet huomioon.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
n Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
C-HR_HV_OM_Europe_OM10576FI .book Page 543 Thursday, April 12, 2018 10:53 AM

5447-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI

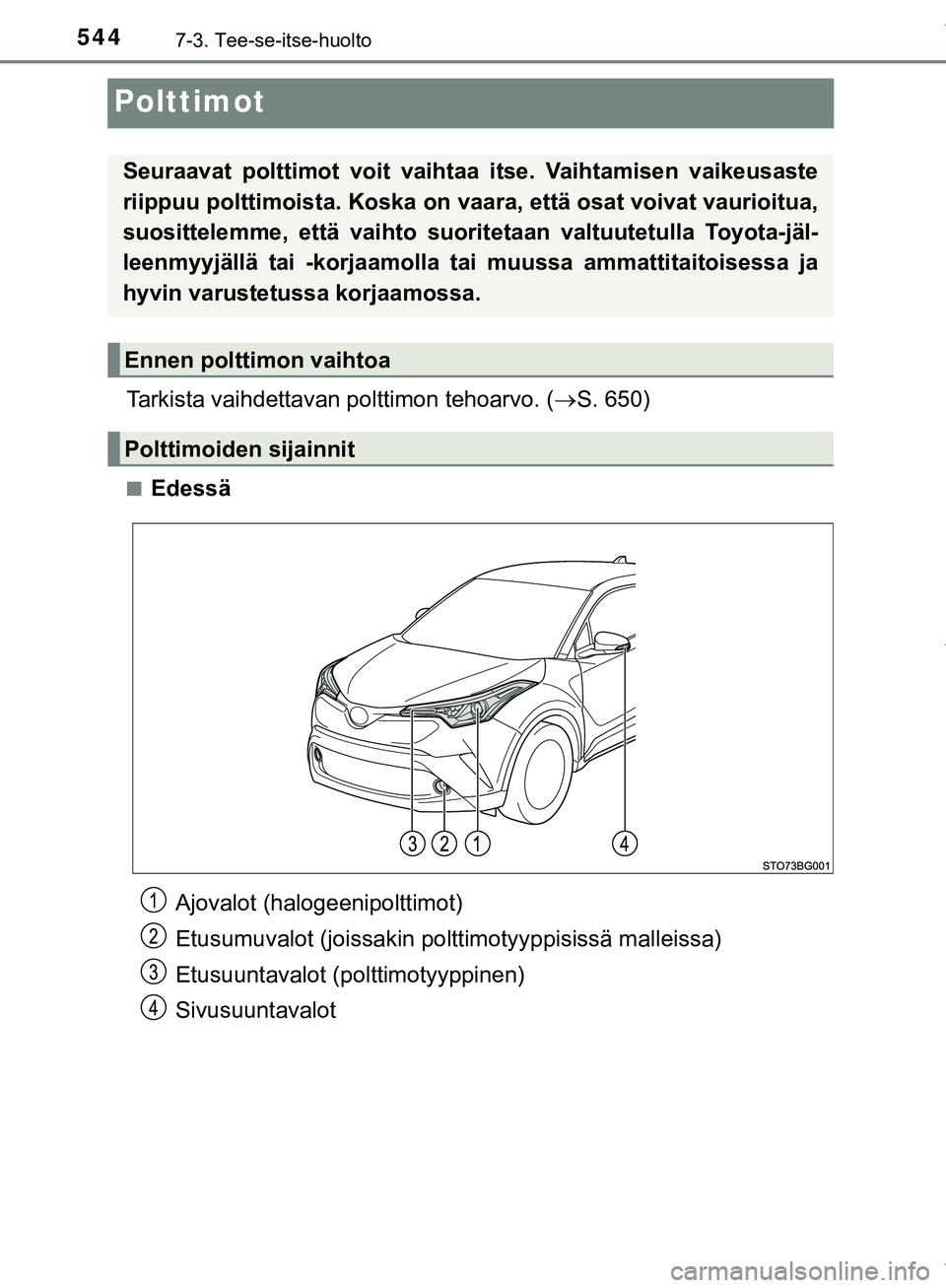

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (S. 650)
nEdessä
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua,
suosittelemme, että vaihto suorit etaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot (halogeenipolttimot)
Etusumuvalot (joissakin polttimotyyppisissä malleissa)
Etusuuntavalot ( polttimotyyppinen)
Sivusuuntavalot
