2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

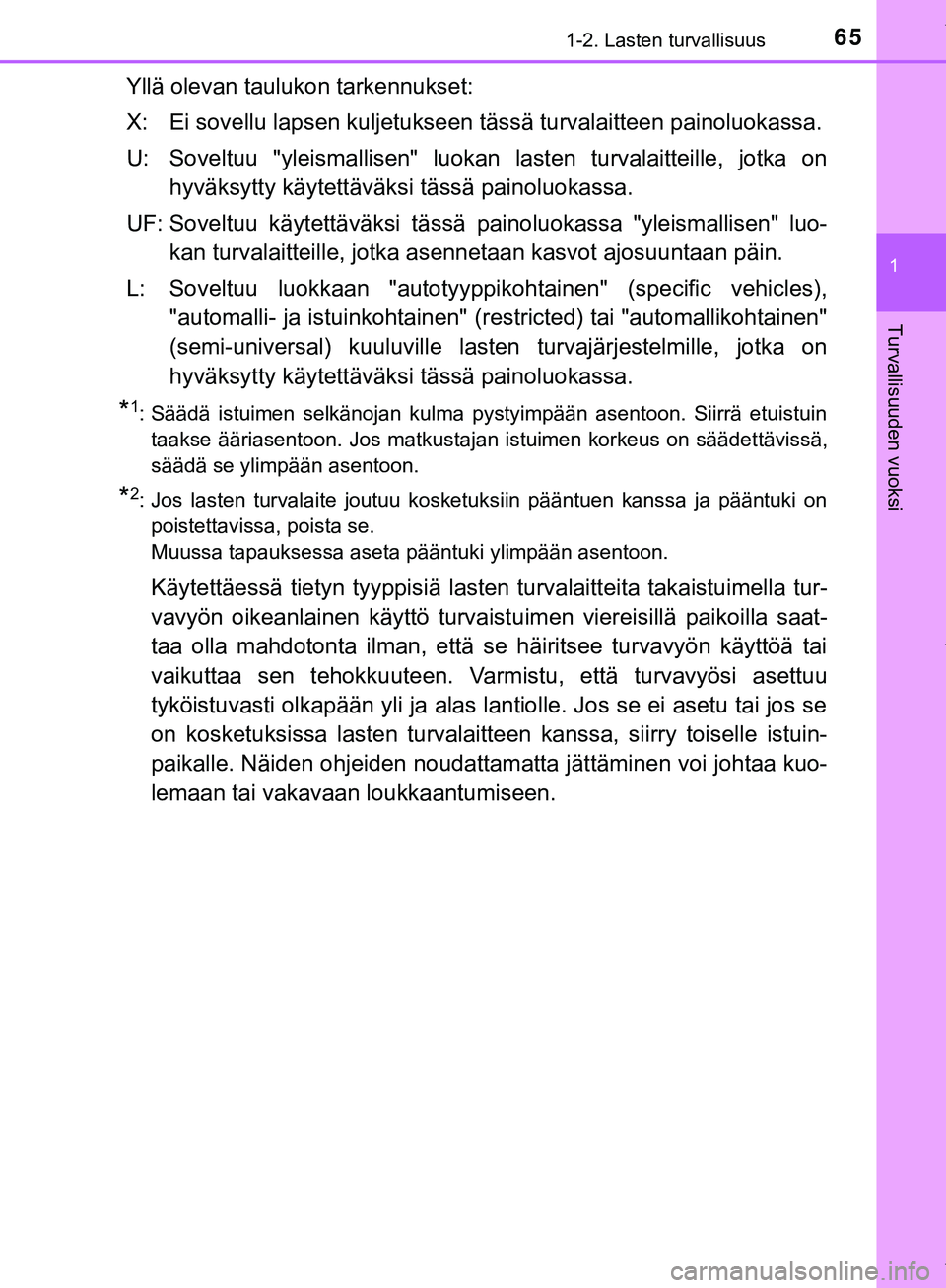

651-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luo- kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppikohtainen" (specific vehicles), "automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuintaakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaistuimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitteen kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattamatta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
C-HR_HV_OM_Europe_OM10576FI .book Page 65 Thursday, April 12, 2018 10:53 AM

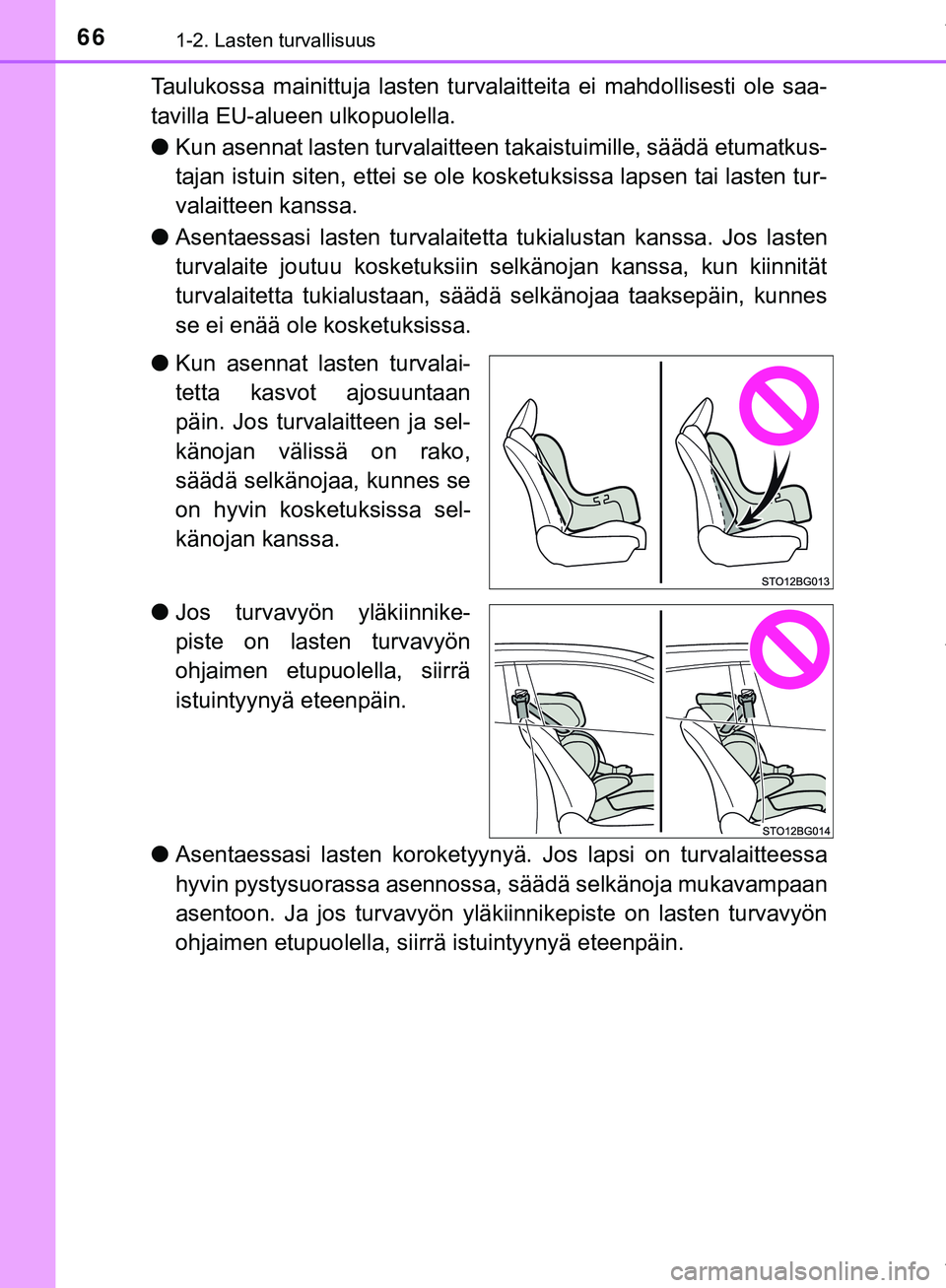

661-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10576FI
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
lKun asennat lasten turvalaitteen takaistuim ille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
l Asentaessasi lasten turvalaitett a tukialustan kanssa. Jos lasten
turvalaite joutuu kosketuksiin selkänojan kanssa, kun kiinnität
turvalaitetta tukialustaan, sää dä selkänojaa taaksepäin, kunnes
se ei enää ole kosketuksissa.
l Kun asennat lasten turvalai-
tetta kasvot ajosuuntaan
päin. Jos turvalaitteen ja sel-
känojan välissä on rako,
säädä selkänojaa, kunnes se
on hyvin kosketuksissa sel-
känojan kanssa.
l Jos turvavyön yläkiinnike-
piste on lasten turvavyön
ohjaimen etupuolella, siirrä
istuintyynyä eteenpäin.
l Asentaessasi lasten koroketyynyä . Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvav yön yläkiinnikepiste on lasten turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
C-HR_HV_OM_Europe_OM10576FI .book Page 66 Thursday, April 12, 2018 10:53 AM

671-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI
uLasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudattamalla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaitteen asentamista etuistuimelle ei voida vält-
tää, katso ohjeita S. 59 turvalaitteen etuistuimelle kiinnittämi-
sestä.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( S. 163)
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä
turvavyö huolellisesti lasten
turvalaitteeseen lasten turva-
laitteen mukana toimitettujen
ohjeiden mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys
lukitussoljella.
Kiinnitettyäsi lasten turvalaitte en heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. ( S. 68)
1
2
3
4
5
C-HR_HV_OM_Europe_OM10576FI .book Page 67 Thursday, April 12, 2018 10:53 AM

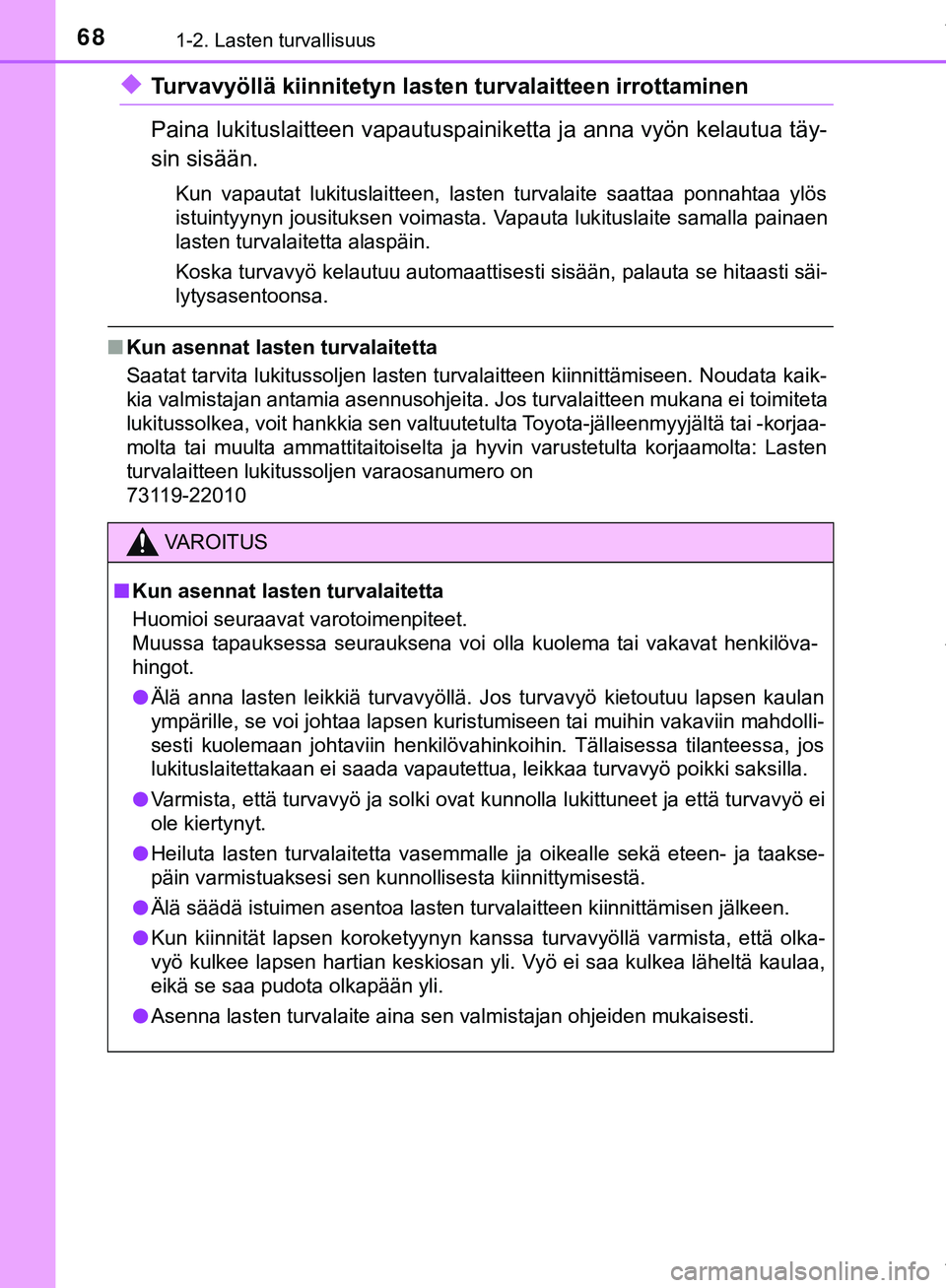

681-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10576FI
uTurvavyöllä kiinnitetyn lasten turvalaitteen irrottaminen
Paina lukituslaitteen vapautuspainiketta ja anna vyön kelautua täy-
sin sisään.
Kun vapautat lukituslaitteen, lasten turvalaite saattaa ponnahtaa ylös
istuintyynyn jousituksen voimasta. Vapauta lukituslaite samalla painaen
lasten turvalaitetta alaspäin.
Koska turvavyö kelautuu automaattisesti sisään, palauta se hitaasti säi-
lytysasentoonsa.
nKun asennat lasten turvalaitetta
Saatat tarvita lukitussoljen lasten turvalaitteen kiinnittämiseen. Noudata kaik-
kia valmistajan antamia asennusohjeita. Jos turvalaitteen mukana ei toimiteta
lukitussolkea, voit hankkia sen valtuutetulta Toyota-jälleenmyyjältä tai -korjaa-
molta tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta: Lasten
turvalaitteen lukitussoljen varaosanumero on
73119-22010
VAROITUS
n Kun asennat lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
l Älä anna lasten leikkiä turvavyöllä. Jos turvavyö kietoutuu lapsen kaulan
ympärille, se voi johtaa lapsen kuristumiseen tai muihin vakaviin mahdolli-
sesti kuolemaan johtaviin henkilövahinkoihin. Tällaisessa tilanteessa, jos
lukituslaitettakaan ei saada vapautettua, leikkaa turvavyö poikki saksilla.
l Varmista, että turvavyö ja solki ovat kunnolla lukittuneet ja että turvavyö ei
ole kiertynyt.
l Heiluta lasten turvalaitetta vasemmalle ja oikealle sekä eteen- ja taakse-
päin varmistuaksesi sen kunnollisesta kiinnittymisestä.
l Älä säädä istuimen asentoa lasten turvalaitteen kiinnittämisen jälkeen.
l Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä varmista, että olka-
vyö kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä kaulaa,
eikä se saa pudota olkapään yli.
l Asenna lasten turvalaite aina sen valmistajan ohjeiden mukaisesti.
C-HR_HV_OM_Europe_OM10576FI .book Page 68 Thursday, April 12, 2018 10:53 AM

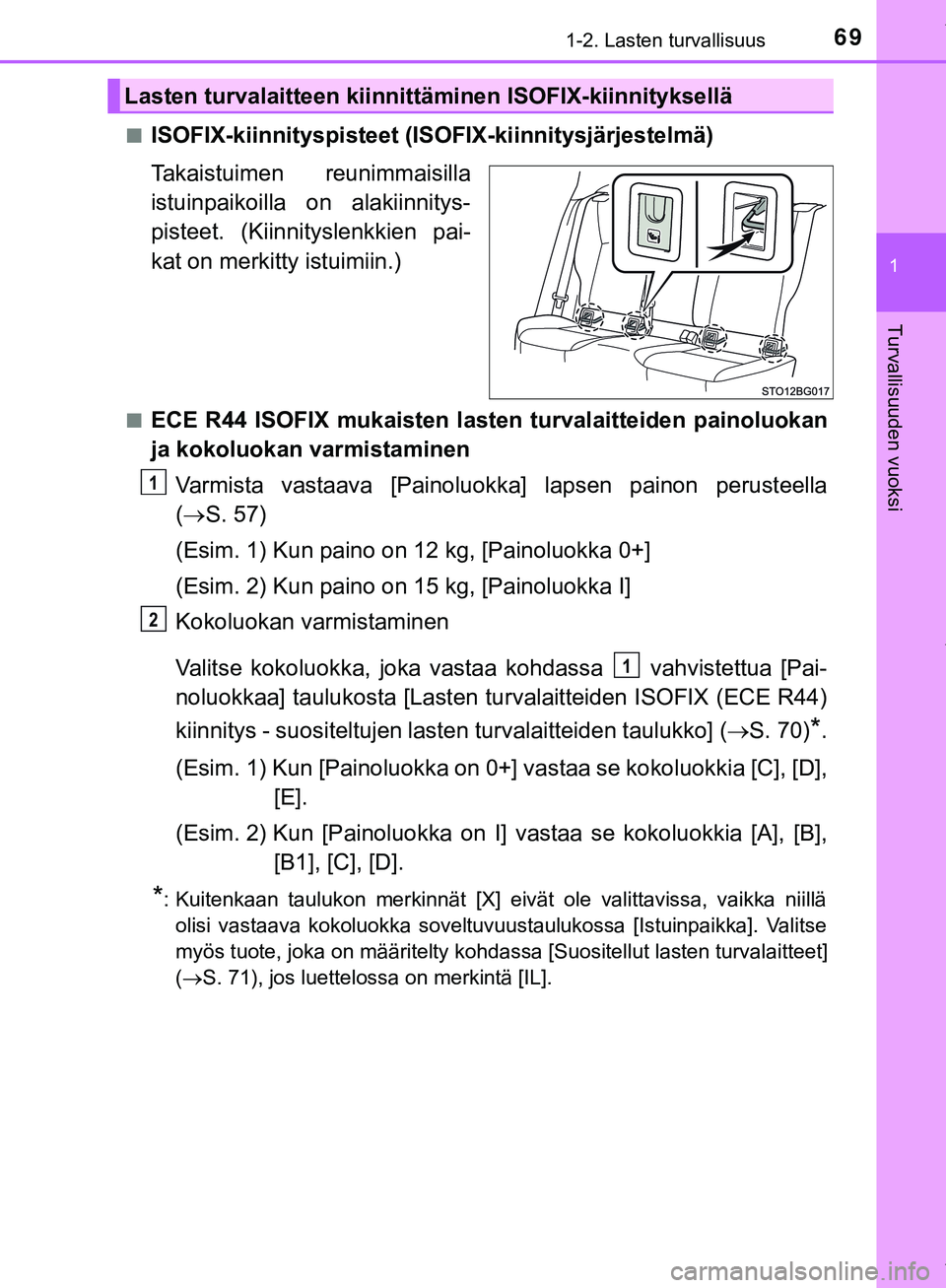

691-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FIn
ISOFIX-kiinnityspisteet (ISOFIX-kiinnitysjärjestelmä)
Takaistuimen reunimmaisilla
istuinpaikoilla on alakiinnitys-
pisteet. (Kiinnityslenkkien pai-
kat on merkitty istuimiin.)
nECE R44 ISOFIX mukaisten lasten turvalaitteiden painoluokan
ja kokoluokan varmistaminen
Varmista vastaava [Painoluokk a] lapsen painon perusteella
(  S. 57)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Kokoluokan varmistaminen
Valitse kokoluokka, joka vastaa kohdassa vahvistettua [Pai-
noluokkaa] taulukosta [Lasten turvalaitteiden ISOFIX (ECE R44)
kiinnitys - suositeltujen lasten turvalaitteiden taulukko] ( S. 70)
*.
(Esim. 1) Kun [Painoluokka on 0+ ] vastaa se kokoluokkia [C], [D],
[E].
(Esim. 2) Kun [Painoluokka on I] vastaa se kokoluokkia [A], [B],
[B1], [C], [D].
*: Kuitenkaan taulukon merkinnät [X] eivät ole valittavissa, vaikka niillä olisi vastaava kokoluokka soveltuvuustaulukossa [Istuinpaikka]. Valitse
myös tuote, joka on määritelty kohdassa [Suositellut lasten turvalaitteet]
(S. 71), jos luettelossa on merkintä [IL].
Lasten turvalaitteen kiinnittäminen ISOFIX-kiinnityksellä
1
2
1
C-HR_HV_OM_Europe_OM10576FI .book Page 69 Thursday, April 12, 2018 10:53 AM

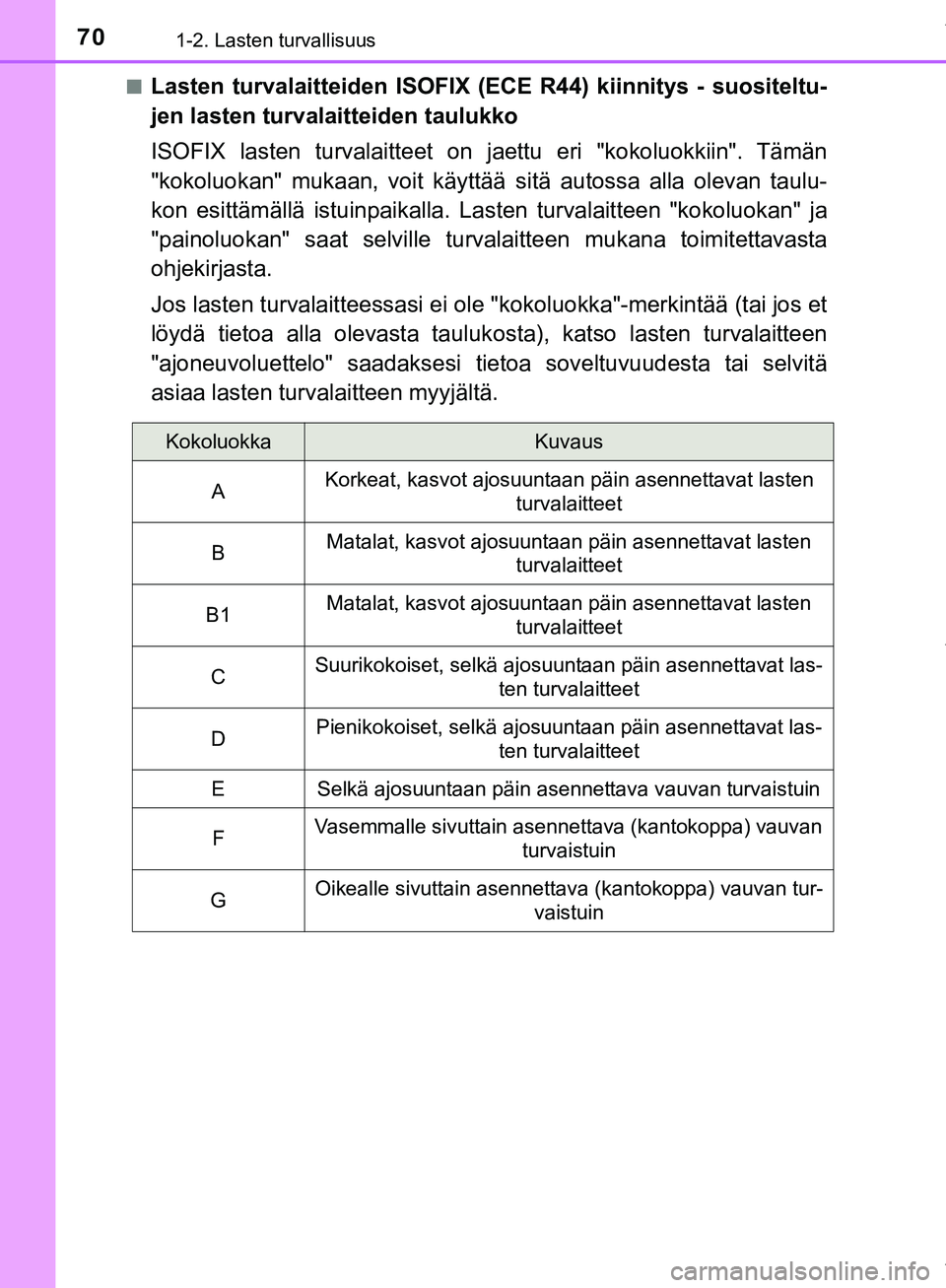

701-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10576FIn
Lasten turvalaitteiden ISOFIX (E
CE R44) kiinnitys - suositeltu-
jen lasten turvalaitteiden taulukko
ISOFIX lasten turvalaitteet on jaettu eri "kokoluokkiin". Tämän
"kokoluokan" mukaan, voit käyttää sitä autossa alla olevan taulu-
kon esittämällä istuinpaikalla. La sten turvalaitteen "kokoluokan" ja
"painoluokan" saat selville turvalaitteen mukana toimitettavasta
ohjekirjasta.
Jos lasten turvalaitteessasi ei ole "kokoluokka"-merkintää (tai jos et
löydä tietoa alla olevasta taulukosta), katso lasten turvalaitteen
"ajoneuvoluettelo" saadaksesi tietoa soveltuvuudesta tai selvitä
asiaa lasten turvalaitteen myyjältä.
KokoluokkaKuvaus
A Korkeat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
B1 Matalat, kasvot ajosuuntaan päin asennettavat lasten
turvalaitteet
C Suurikokoiset, selkä ajosuuntaan päin asennettavat las-
ten turvalaitteet
D Pienikokoiset, selkä ajosuuntaan päin asennettavat las-
ten turvalaitteet
E Selkä ajosuuntaan päin asennettava vauvan turvaistuin
F Vasemmalle sivuttain asennettava (kantokoppa) vauvan
turvaistuin
G Oikealle sivuttain asennettava (kantokoppa) vauvan tur-
vaistuin
C-HR_HV_OM_Europe_OM10576FI .book Page 70 Thursday, April 12, 2018 10:53 AM

711-2. Lasten turvallisuus
1
Turvallisuuden vuoksi
C-HR_HV_OM_Europe_OM10576FI
PainoluokatKoko-
luokka
Istuinpaikat
Suositellut las-
ten turvalaitteetEtuistuinTakaistuin
Matkusta-
jan istuinReuna-paikkaKeskellä
Kantokoppa FXXX
—
GXXX
0
Alle 10 kg E X IL X
"TOYOTA MINI"
"TOYOTA MIDI"
0+
Alle 13 kg E X IL X
D X IL X
CXXX —
I
9 - 18 kg D X IL X
—
CXXX
BX IUF
*
IL*X "TOYOTA MIDI"
B1 X IUF
*
IL*X"TOYOTA DUO+"
"TOYOTA MIDI"
AX IUF*
IL*X "TOYOTA MIDI"
C-HR_HV_OM_Europe_OM10576FI
.book Page 71 Thursday, April 12, 2018 10:53 AM

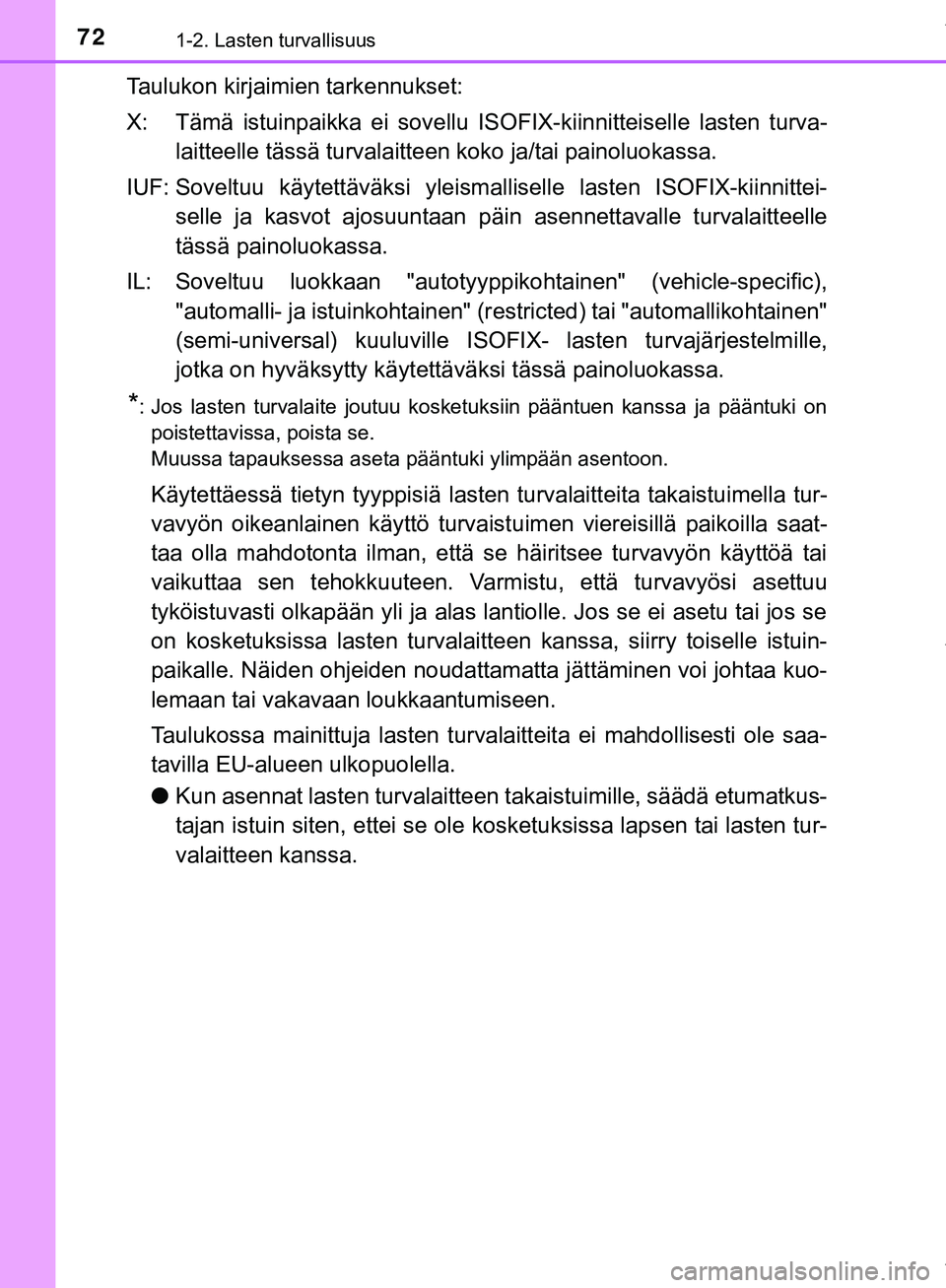

721-2. Lasten turvallisuus
C-HR_HV_OM_Europe_OM10576FI
Taulukon kirjaimien tarkennukset:
X: Tämä istuinpaikka ei sovellu ISOFIX-kiinnitteiselle lasten turva-
laitteelle tässä turvalaitteen koko ja/tai painoluokassa.
IUF: Soveltuu käytettäväksi yleismalliselle lasten ISOFIX-kiinnittei- selle ja kasvot ajosuuntaan päin asennettavalle turvalaitteelle
tässä painoluokassa.
IL: Soveltuu luokkaan "autotyypp ikohtainen" (vehicle-specific),
"automalli- ja istuinkohtainen" (r estricted) tai "automallikohtainen"
(semi-universal) kuuluville ISOFIX- lasten turvajärjestelmille,
jotka on hyväksytty käytettäväksi tässä painoluokassa.
*: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki ylimpään asentoon.
Käytettäessä tietyn tyyppisiä lasten turvalaitteita takaistuimella tur-
vavyön oikeanlainen käyttö turvaistuimen viereisillä paikoilla saat-
taa olla mahdotonta ilman, että se häiritsee turvavyön käyttöä tai
vaikuttaa sen tehokkuut een. Varmistu, että turvavyösi asettuu
tyköistuvasti olkapään yli ja alas lantiolle. Jos se ei asetu tai jos se
on kosketuksissa lasten turvalaitteen kanssa, siirry toiselle istuin-
paikalle. Näiden ohjeiden noudattamatta jättäminen voi johtaa kuo-
lemaan tai vakavaan loukkaantumiseen.
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
l Kun asennat lasten turvalaitteen takaistuim ille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
C-HR_HV_OM_Europe_OM10576FI .book Page 72 Thursday, April 12, 2018 10:53 AM
