2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

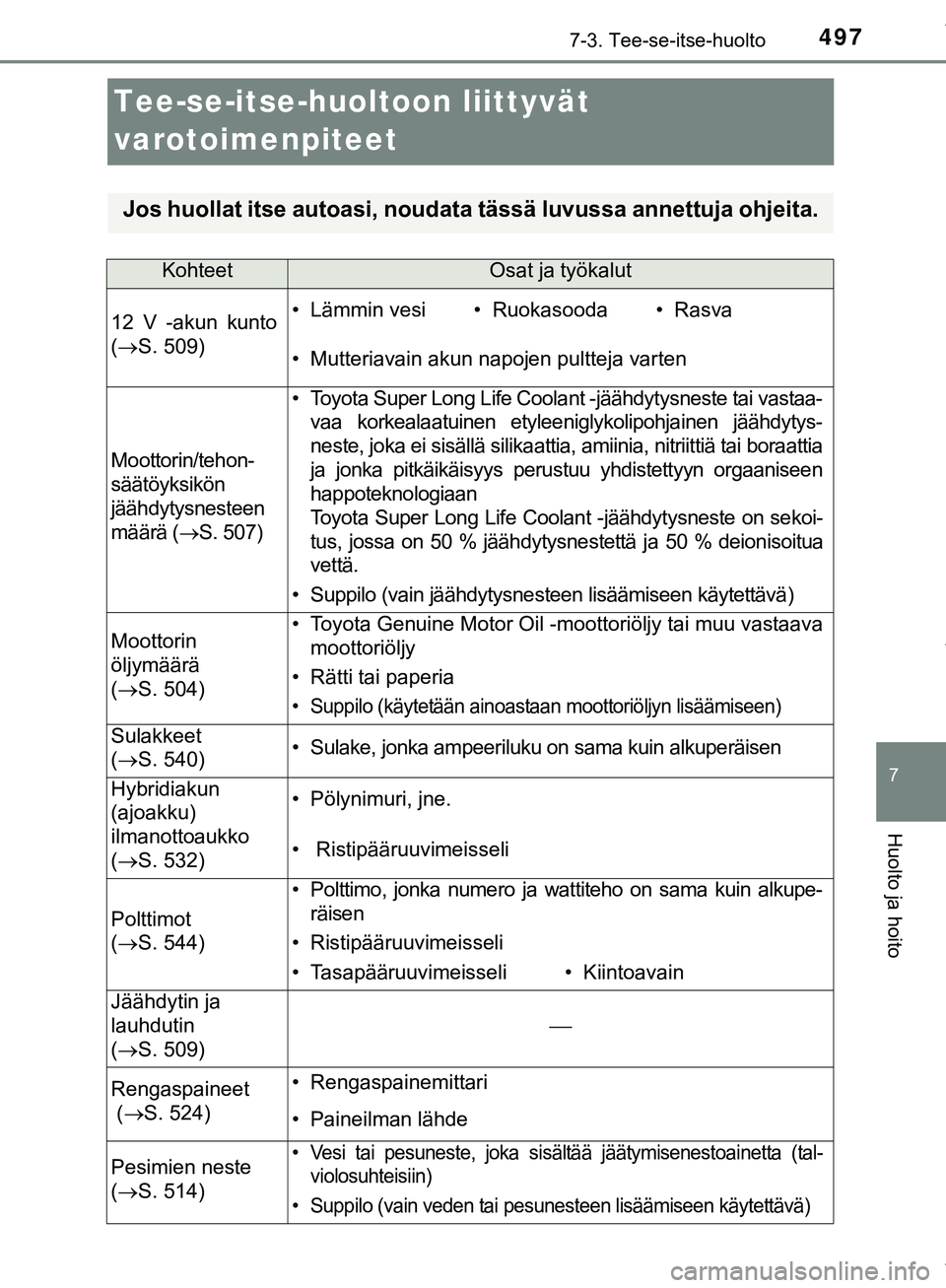

4977-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
Tee-se-itse-huoltoon liittyvät
varotoimenpiteet
Jos huollat itse autoasi, noudata tässä luvussa annettuja ohjeita.
KohteetOsat ja työkalut
12 V -akun kunto
( S. 509) • Lämmin vesi • Ruokasooda • Rasva
• Mutteriavain akun napojen pultteja varten
Moottorin/tehon-
säätöyksikön
jäähdytysnesteen
määrä (
S. 507) • Toyota Super Long Life Coolant -jäähdytysneste tai vastaa-
vaa korkealaatuinen etyleeniglykolipohjainen jäähdytys-
neste, joka ei sisällä silikaattia, amiinia, nitriittiä tai boraattia
ja jonka pitkäikäisyys perustuu yhdistettyyn orgaaniseen
happoteknologiaan
Toyota Super Long Life Coolant -jäähdytysneste on sekoi-
tus, jossa on 50 % jäähdytysnestettä ja 50 % deionisoitua
vettä.
• Suppilo (vain jäähdytysnesteen lisäämiseen käytettävä)
Moottorin
öljymäärä
(S. 504)• Toyota Genuine Motor Oil -moottoriöljy tai muu vastaava
moottoriöljy
• Rätti tai paperia
• Suppilo (käytetään ainoastaan moottoriöljyn lisäämiseen)
Sulakkeet
(S. 540)• Sulake, jonka ampeeriluku on sama kuin alkuperäisen
Hybridiakun
(ajoakku)
ilmanottoaukko
(S. 532)• Pölynimuri, jne.
• Ristipääruuvimeisseli
Polttimot
(S. 544)
• Polttimo, jonka numero ja wattiteho on sama kuin alkupe-
räisen
• Ristipääruuvimeisseli
• Tasapääruuvimeisseli• Kiintoavain
Jäähdytin ja
lauhdutin
(S. 509)

Rengaspaineet
( S. 524)• Rengaspainemittari
• Paineilman lähde
Pesimien neste
(S. 514)• Vesi tai pesuneste, joka sisältää jäätymisenestoainetta (tal-
violosuhteisiin)
• Suppilo (vain veden tai pesunesteen lisäämiseen käytettävä)
C-HR_HV_OM_Europe_OM10576FI .book Page 497 Thursday, April 12, 2018 10:53 AM

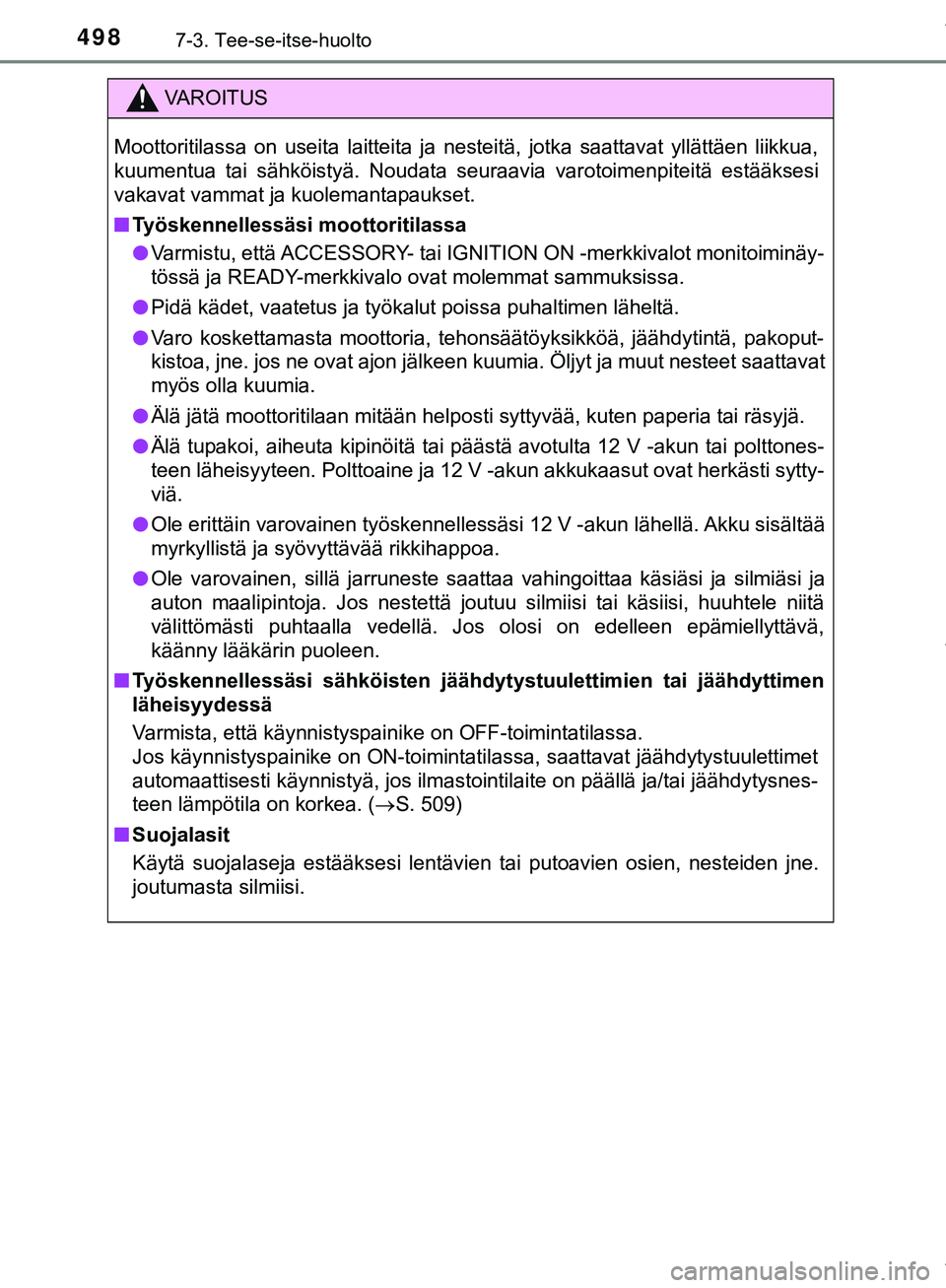

4987-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
n Työskennellessäsi moottoritilassa
l Varmistu, että ACCESSORY- tai IGNITION ON -merkkivalot monitoiminäy-
tössä ja READY-merkkivalo ovat molemmat sammuksissa.
l Pidä kädet, vaatetus ja työkalut poissa puhaltimen läheltä.
l Varo koskettamasta moottoria, tehonsäätöyksikköä, jäähdytintä, pakoput-
kistoa, jne. jos ne ovat ajon jälkeen kuumia. Öljyt ja muut nesteet saattavat
myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta \
12 V -akun tai polttones-
teen läheisyyteen. Polttoaine ja 12 V -akun akkukaasut ovat herkästi sytty-
viä.
l Ole erittäin varovainen työskennellessäsi 12 V -akun lähellä. Akku sisältää
myrkyllistä ja syövyttävää rikkihappoa.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä. Jos olosi on edelleen epämiellyttävä,
käänny lääkärin puoleen.
n Työskennellessäsi sähköisten jäähdytystuulettimien tai jäähdyttimen
läheisyydessä
Varmista, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on ON-toimintatilassa, saattavat jäähdytystuul\
ettimet
automaattisesti käynnistyä, jos ilmastointilaite on päällä\
ja/tai jäähdytysnes-
teen lämpötila on korkea. ( S. 509)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
C-HR_HV_OM_Europe_OM10576FI .book Page 498 Thursday, April 12, 2018 10:53 AM

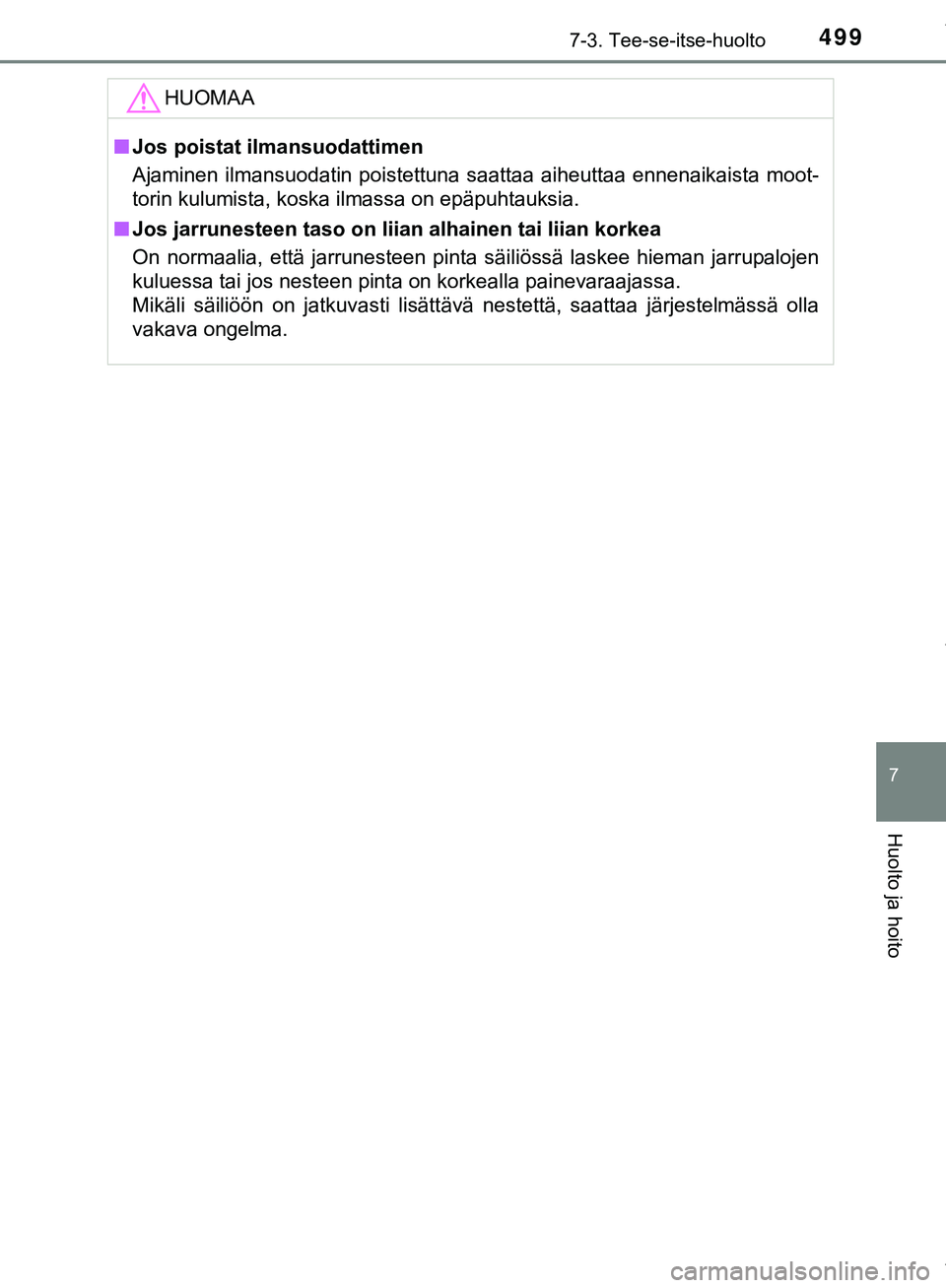

4997-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa ennenaikaista moot-
torin kulumista, koska ilmassa on epäpuhtauksia.
n Jos jarrunesteen taso on liian alhainen tai liian korkea
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä, saattaa järjestelmässä olla
vakava ongelma.
C-HR_HV_OM_Europe_OM10576FI .book Page 499 Thursday, April 12, 2018 10:53 AM

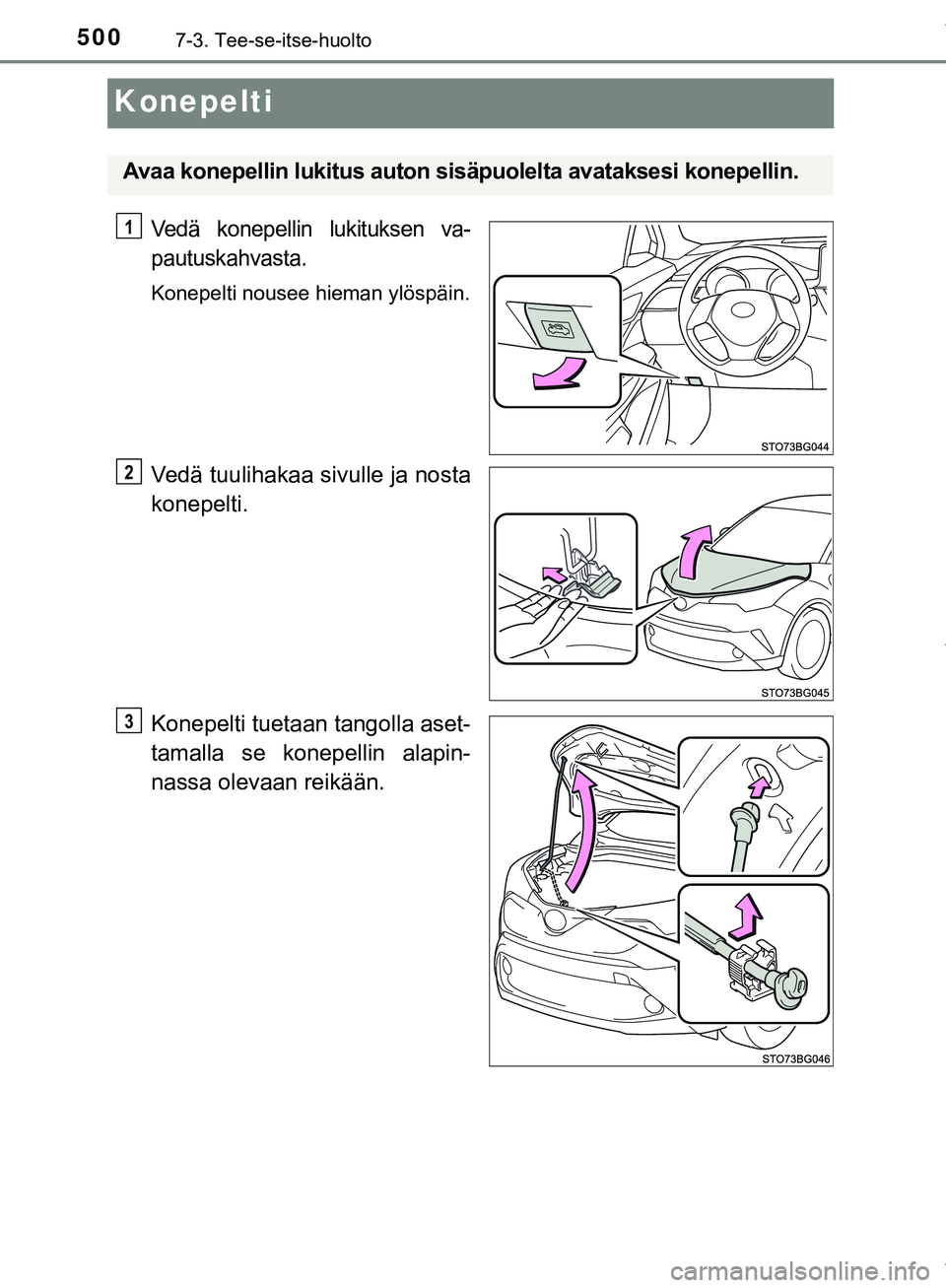

5007-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Konepelti
Vedä konepellin lukituksen va-
pautuskahvasta.
Konepelti nousee hieman ylöspäin.
Vedä tuulihakaa sivulle ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Avaa konepellin lukitus auton sisäpuolelta avataksesi konepellin.
1
2
3
C-HR_HV_OM_Europe_OM10576FI.book Page 500 Thursday, April 12, 2018 10:53 AM

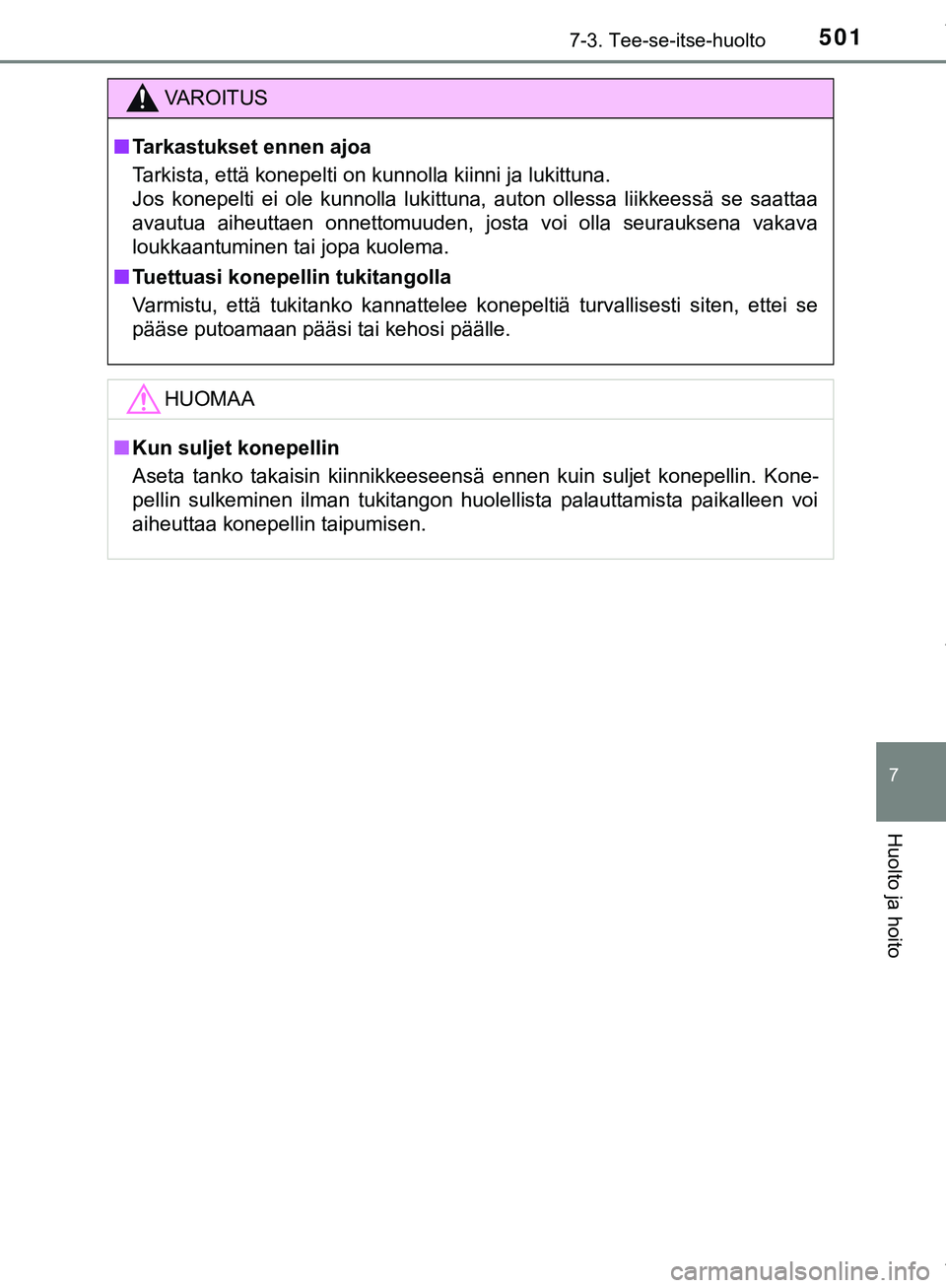

5017-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
VAROITUS
n Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tukitangon huolellista palauttamista paikalleen voi
aiheuttaa konepellin taipumisen.
C-HR_HV_OM_Europe_OM10576FI .book Page 501 Thursday, April 12, 2018 10:53 AM

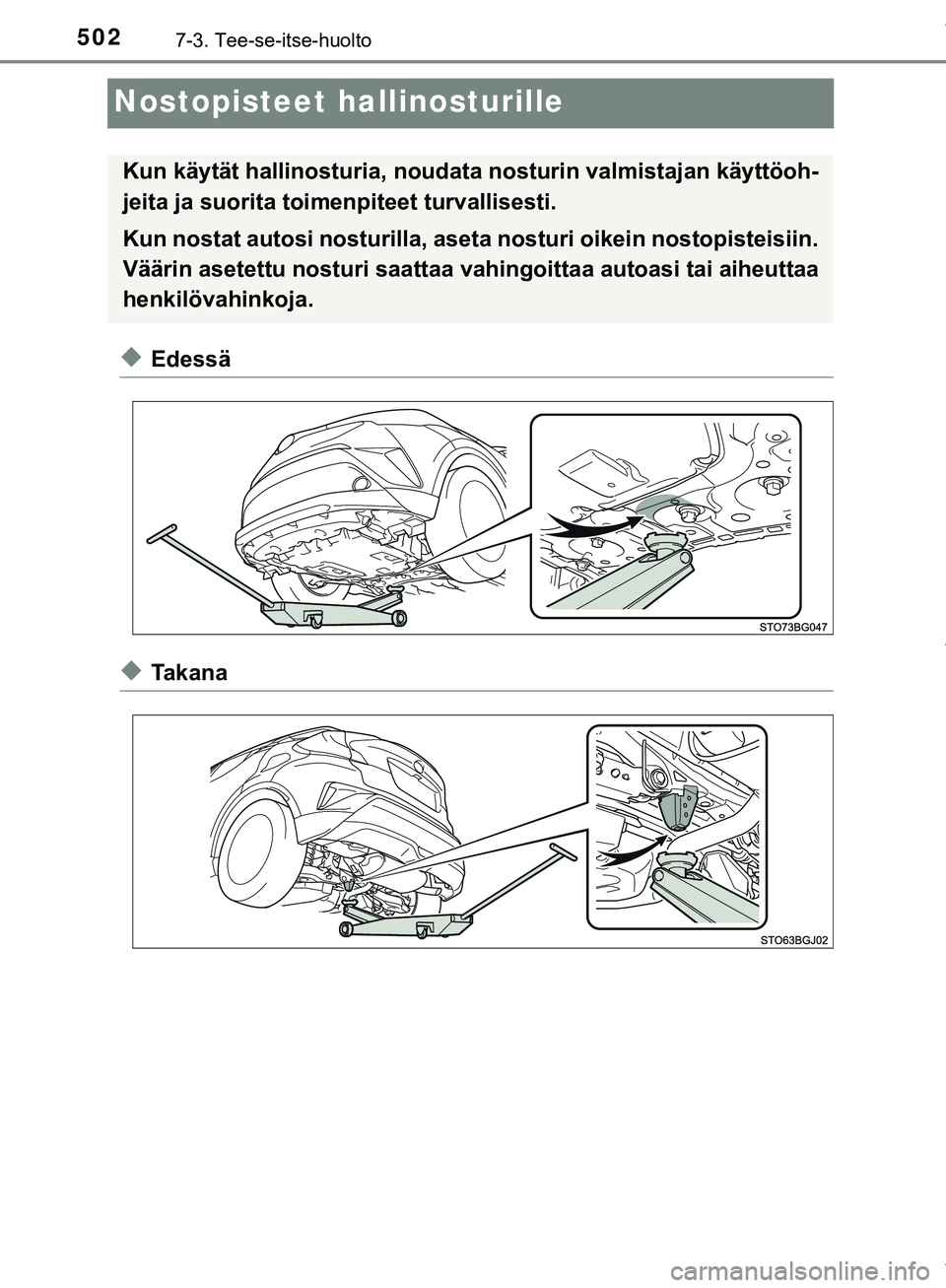

5027-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Nostopisteet hallinosturille
uEdessä
uTakana
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
C-HR_HV_OM_Europe_OM10576FI .book Page 502 Thursday, April 12, 2018 10:53 AM

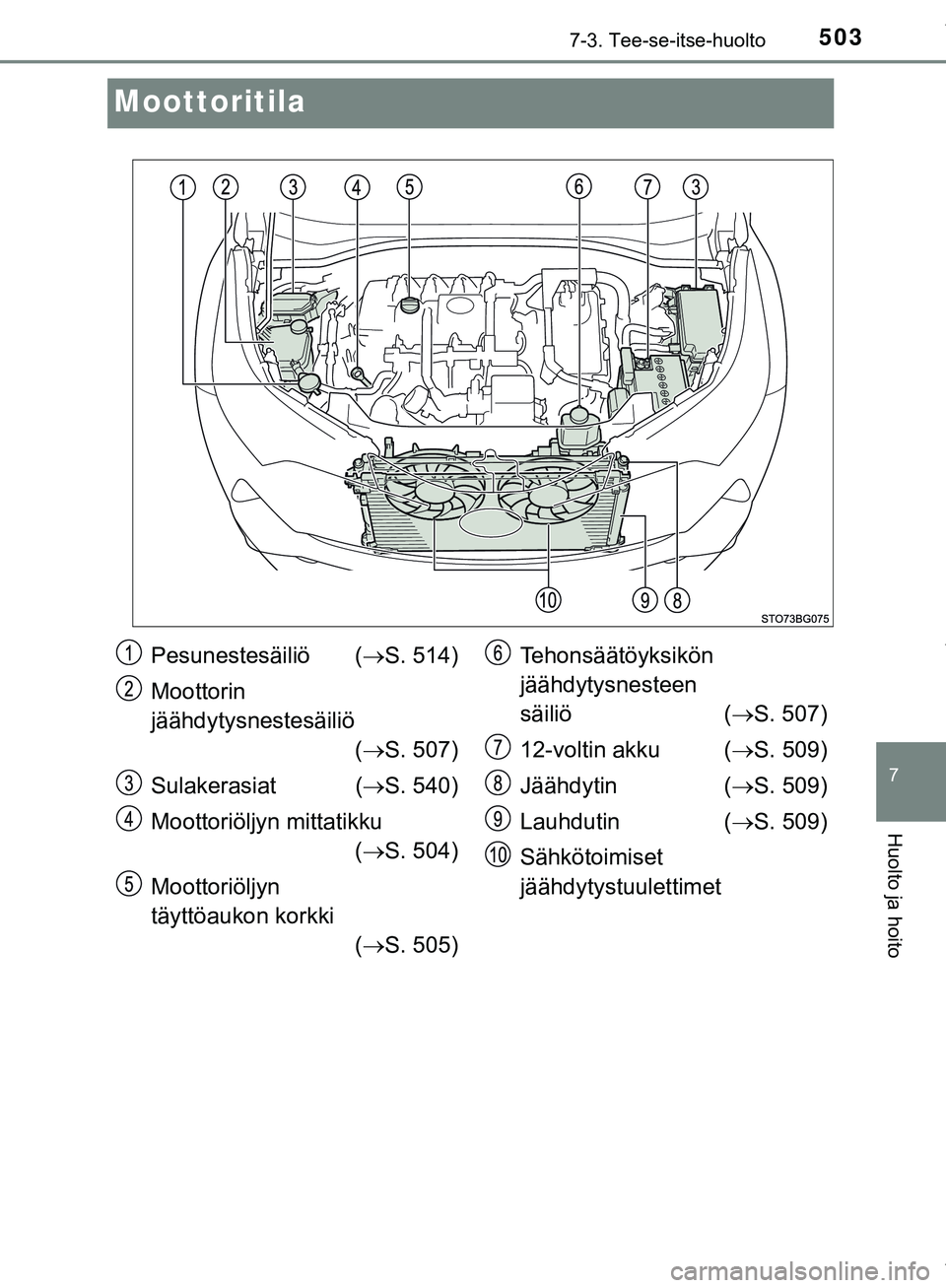

5037-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
7
Huolto ja hoito
Moottoritila
Pesunestesäiliö (S. 514)
Moottorin
jäähdytysnestesäiliö ( S. 507)
Sulakerasiat ( S. 540)
Moottoriöljyn mittatikku ( S. 504)
Moottoriöljyn
täyttöaukon korkki ( S. 505) Tehonsäätöyksikön
jäähdytysnesteen
säiliö
( S. 507)
12-voltin akku ( S. 509)
Jäähdytin ( S. 509)
Lauhdutin ( S. 509)
Sähkötoimiset
jäähdytystuulettimet
C-HR_HV_OM_Europe_OM10576FI .book Page 503 Thursday, April 12, 2018 10:53 AM

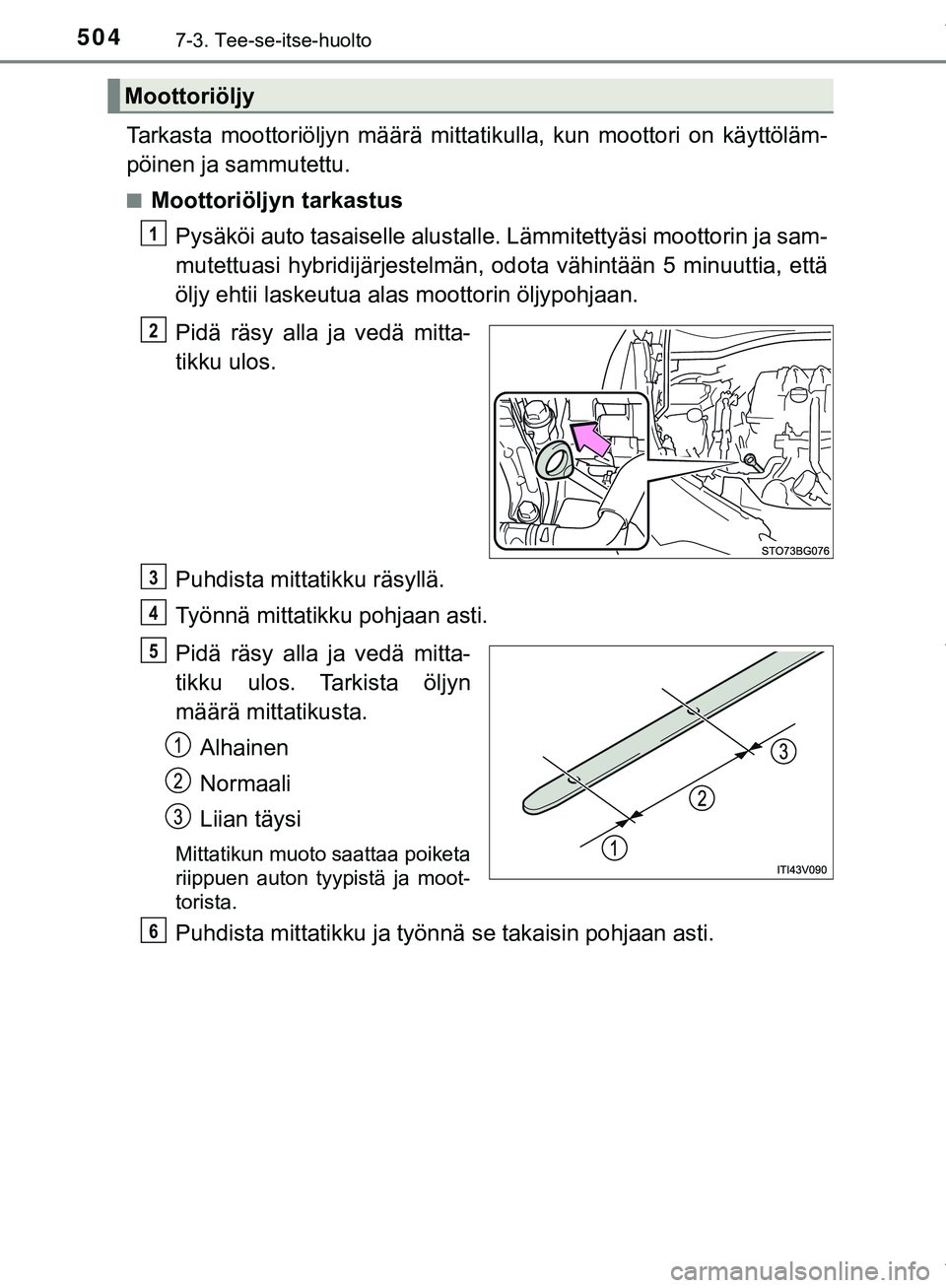

5047-3. Tee-se-itse-huolto
C-HR_HV_OM_Europe_OM10576FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastusPysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi hybridijärjestelmän, od ota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mitta-
tikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mitta-
tikku ulos. Tarkista öljyn
määrä mittatikusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa
riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.
Moottoriöljy
1
2
3
4
5
6
