2018 TOYOTA C-HR Omistajan Käsikirja (in Finnish)

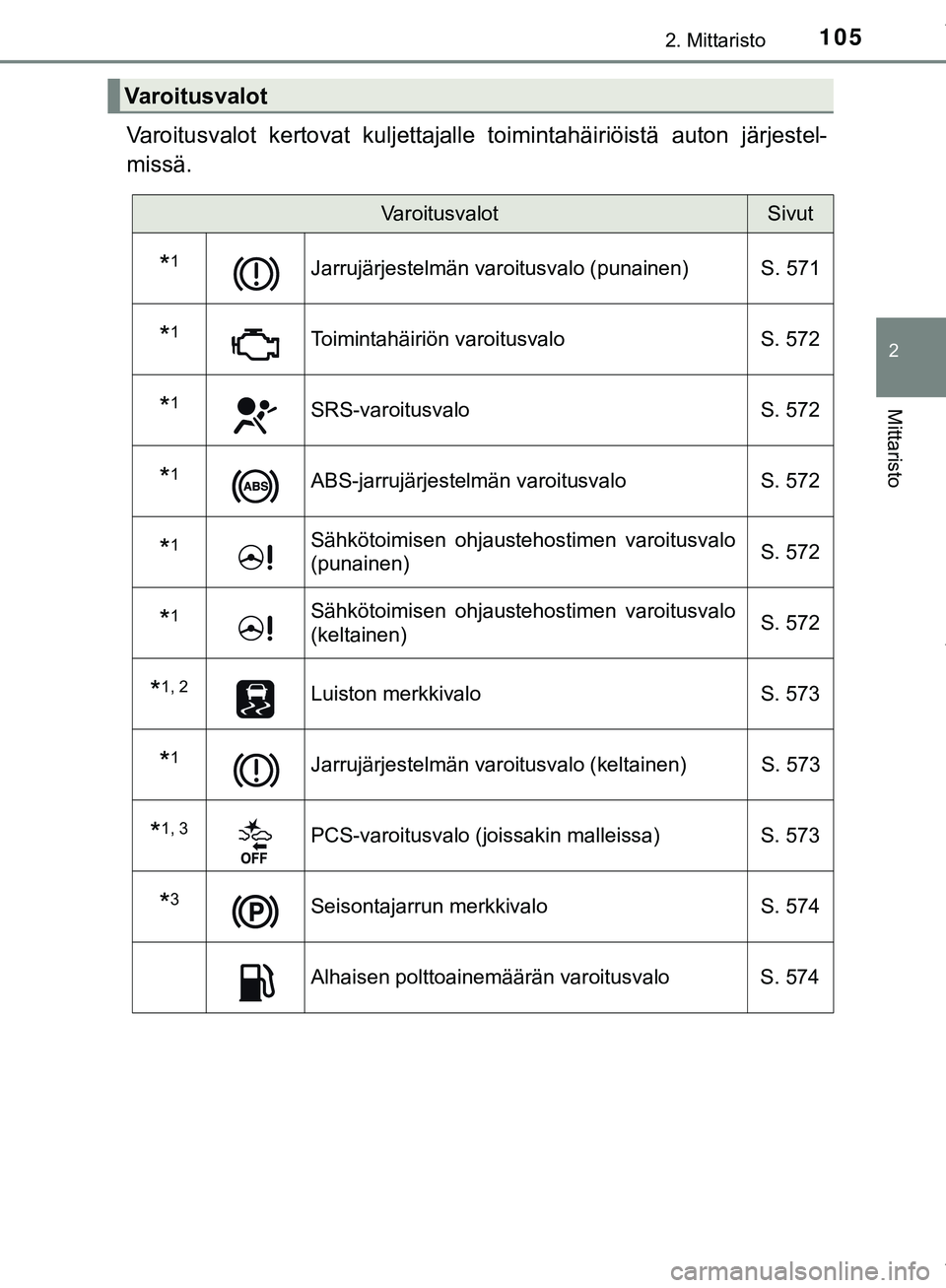

1052. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestel-
missä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 571
*1Toimintahäiriön varoitusvalo S. 572
*1SRS-varoitusvalo S. 572
*1ABS-jarrujärjestelmän varoitusvaloS. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen)S. 572
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(keltainen)S. 572
*1, 2Luiston merkkivalo
S. 573
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 573
*1, 3PCS-varoitusvalo (joissakin malleissa) S. 573
*3Seisontajarrun merkkivaloS. 574
Alhaisen polttoainemäärän varoitusvalo S. 574
C-HR_HV_OM_Europe_OM10576FI.book Page 105 Thursday, April 12, 2018 10:53 AM

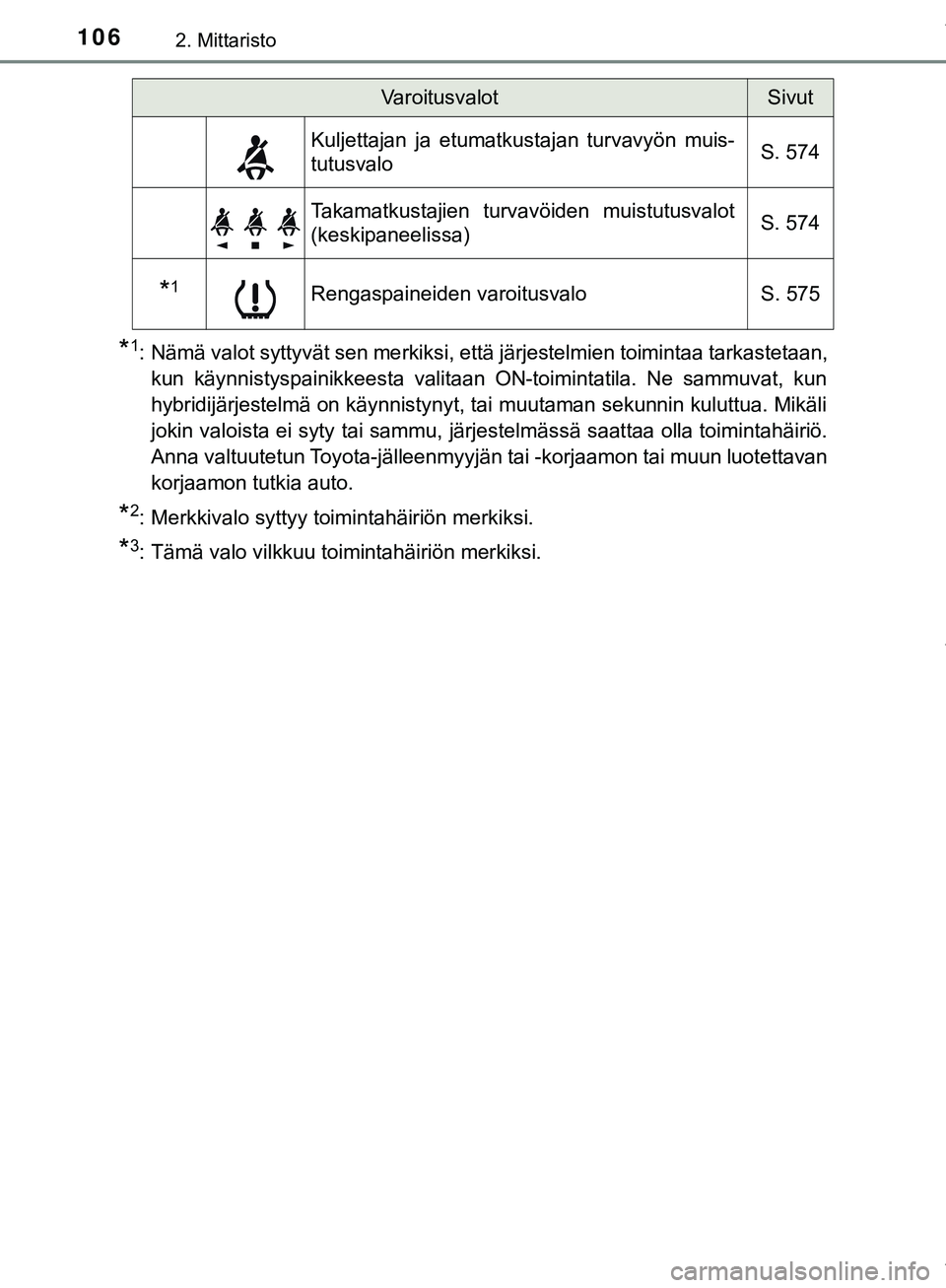

1062. Mittaristo
C-HR_HV_OM_Europe_OM10576FI
*1: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan,kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*2: Merkkivalo syttyy toimintahäiriön merkiksi.
*3: Tämä valo vilkkuu toimintahäiriön merkiksi.
Kuljettajan ja etumatkustajan turvavyön muis-
tutusvalo S. 574
Takamatkustajien turvavöiden muistutusvalot
(keskipaneelissa)S. 574
*1Rengaspaineiden varoitusvalo
S. 575
VaroitusvalotSivut
C-HR_HV_OM_Europe_OM10576FI.book Page 106 Thursday, April 12, 2018 10:53 AM

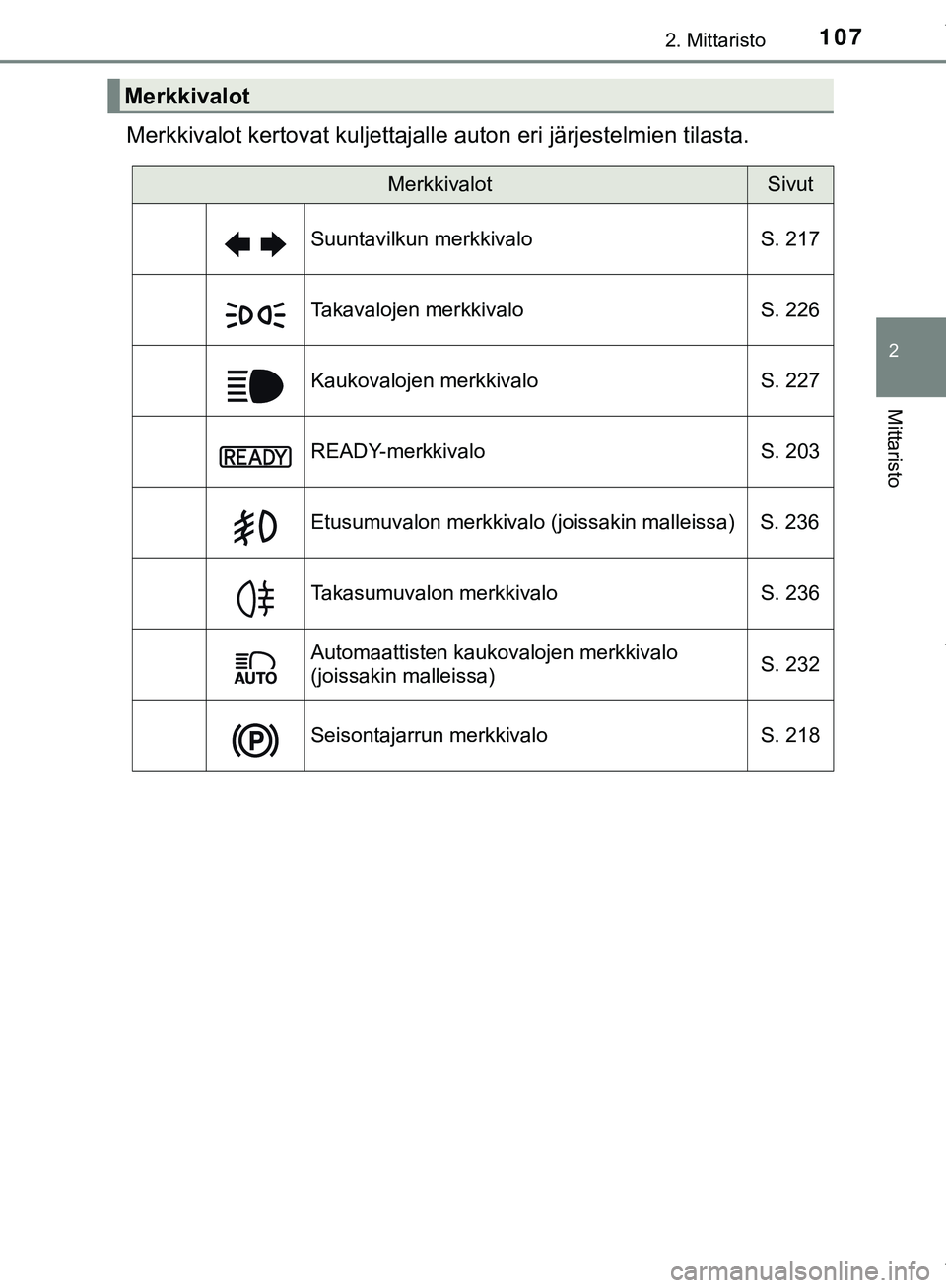

1072. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
MerkkivalotSivut
Suuntavilkun merkkivalo S. 217
Takavalojen merkkivaloS. 226
Kaukovalojen merkkivaloS. 227
READY-merkkivalo S. 203
Etusumuvalon merkkivalo (joissakin malleissa) S. 236
Takasumuvalon merkkivaloS. 236
Automaattisten kaukovalojen merkkivalo
(joissakin malleissa)S. 232
Seisontajarrun merkkivalo
S. 218
C-HR_HV_OM_Europe_OM10576FI.book Page 107 Thursday, April 12, 2018 10:53 AM

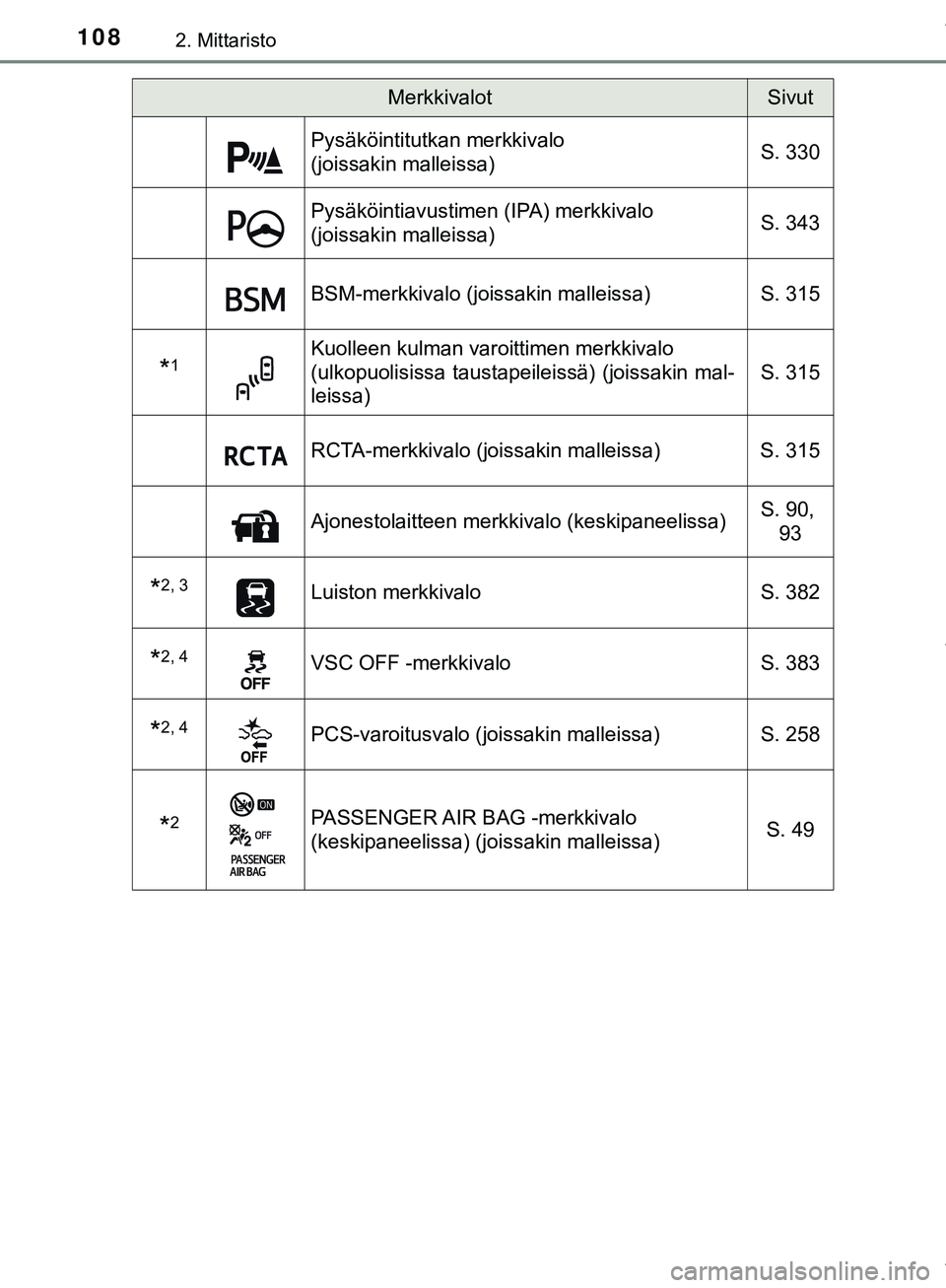

1082. Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Pysäköintitutkan merkkivalo
(joissakin malleissa)S. 330
Pysäköintiavustimen (IPA) merkkivalo
(joissakin malleissa)S. 343
BSM-merkkivalo (joissakin malleissa)
S. 315
*1Kuolleen kulman varoittimen merkkivalo
(ulkopuolisissa taustapeileissä) (joissakin mal-
leissa) S. 315
RCTA-merkkivalo (joissakin malleissa) S. 315
Ajonestolaitteen merkkivalo (keskipaneelissa)
S. 90,
93
*2, 3Luiston merkkivalo S. 382
*2, 4VSC OFF -merkkivalo S. 383
*2, 4PCS-varoitusvalo (joissakin malleissa) S. 258
*2PASSENGER AIR BAG -merkkivalo
(keskipaneelissa) (joissakin malleissa) S. 49
MerkkivalotSivut
C-HR_HV_OM_Europe_OM10576FI
.book Page 108 Thursday, April 12, 2018 10:53 AM

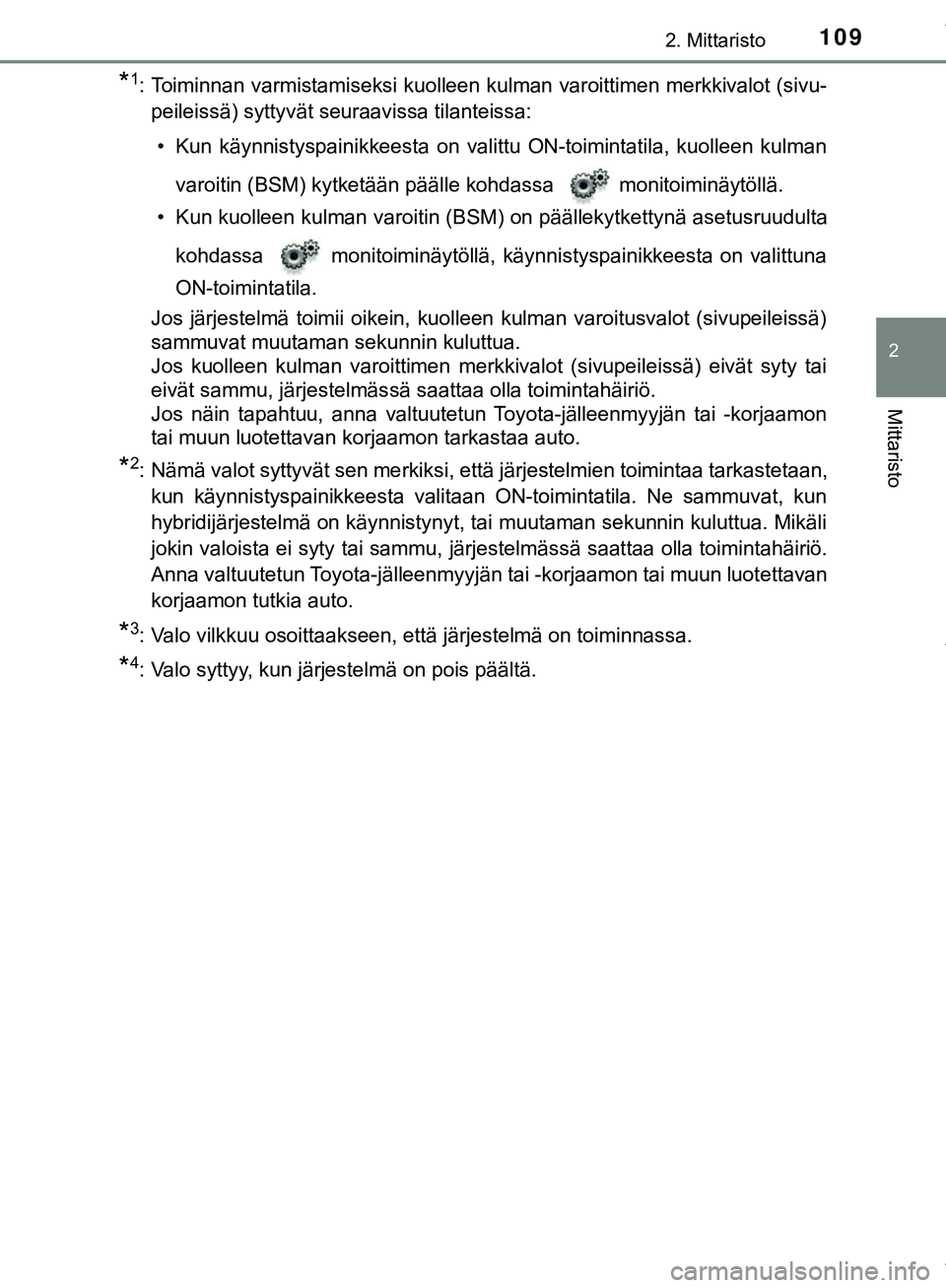

1092. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10576FI
*1: Toiminnan varmistamiseksi kuolleen kulman varoittimen merkkivalot (sivu-peileissä) syttyvät seuraavissa tilanteissa:
• Kun käynnistyspainikkeesta on valittu ON-toimintatila, kuolleen kulman
varoitin (BSM) kytketään päälle kohdassa monitoiminäytöllä.
• Kun kuolleen kulman varoitin (BSM) on päällekytkettynä asetusruudulta
kohdassa monitoiminäytöllä, käynnistyspainikkeesta on valittuna
ON-toimintatila.
Jos järjestelmä toimii oikein, kuolleen kulman varoitusvalot (sivupeileissä)
sammuvat muutaman sekunnin kuluttua.
Jos kuolleen kulman varoittimen merkkivalot (sivupeileissä) eivät syty tai
eivät sammu, järjestelmässä saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tarkastaa auto.
*2: Nämä valot syttyvät sen merkiksi, että järjestelmien toimintaa tarkastetaan, kun käynnistyspainikkeesta valitaan ON-toimintatila. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
*3: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*4: Valo syttyy, kun järjestelmä on pois päältä.
C-HR_HV_OM_Europe_OM10576FI .book Page 109 Thursday, April 12, 2018 10:53 AM

1102. Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Monitoiminäytössä esitetyt merkkivalot ja symbolit
MerkkivalotSivut
*
Jarrunpitojärjestelmän toiminnan merkkivaloS. 223
*
Jarrunpitojärjestelmän valmiustilan merkkivalo S. 223
Kaistavahdin (LDA) merkkivalo (joissakin malleissa) S. 273
Nopeudenrajoittimen merkkivalo (joissakin malleissa) S. 310
Vakionopeussäätimen merkkivalo (joissakin malleissa) S. 297,
302
Vakionopeussäätimen SET-merkkivalo
(joissakin malleissa) S. 297,
302
Mukautuvan vakionopeussäätimen merkkivalo
(joissakin malleissa) S. 287
Sport-ajotilan merkkivalo S. 308
ECO MODE -merkkivalo S. 308
C-HR_HV_OM_Europe_OM10576FI.book Page 110 Thursday, April 12, 2018 10:53 AM

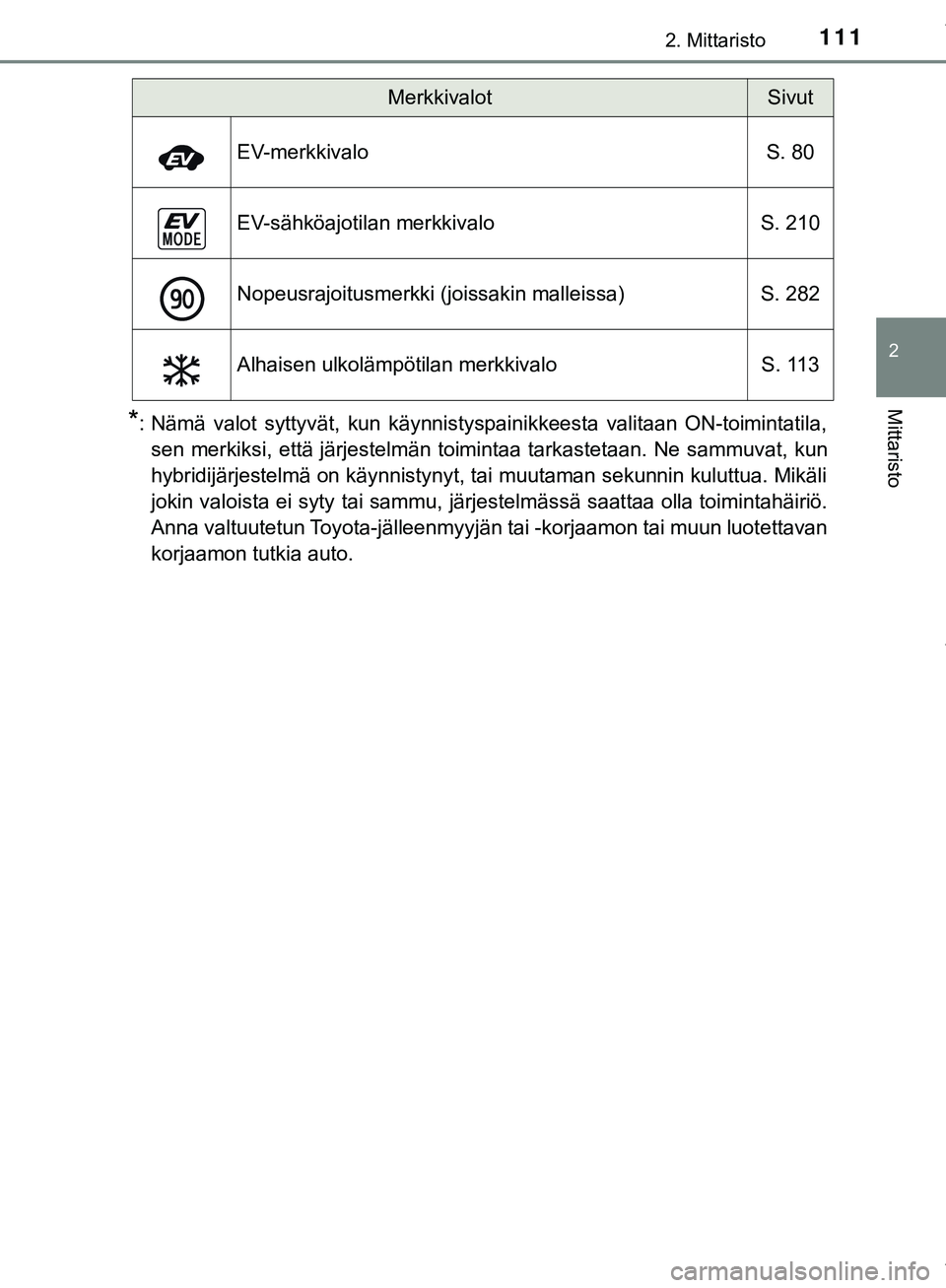

1112. Mittaristo
2
Mittaristo
C-HR_HV_OM_Europe_OM10576FI
*: Nämä valot syttyvät, kun käynnistyspainikkeesta valitaan ON-toimintatila,sen merkiksi, että järjestelmän toimintaa tarkastetaan. Ne sammuvat, kun
hybridijärjestelmä on käynnistynyt, tai muutaman sekunnin kuluttua. Mikäli
jokin valoista ei syty tai sammu, järjestelmässä saattaa olla toimintahäiriö.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto. EV-merkkivalo
S. 80
EV-sähköajotilan merkkivalo S. 210
Nopeusrajoitusmerkki (joissakin malleissa) S. 282
Alhaisen ulkolämpötilan merkkivalo S. 113
MerkkivalotSivut
C-HR_HV_OM_Europe_OM10576FI.book Page 111 Thursday, April 12, 2018 10:53 AM

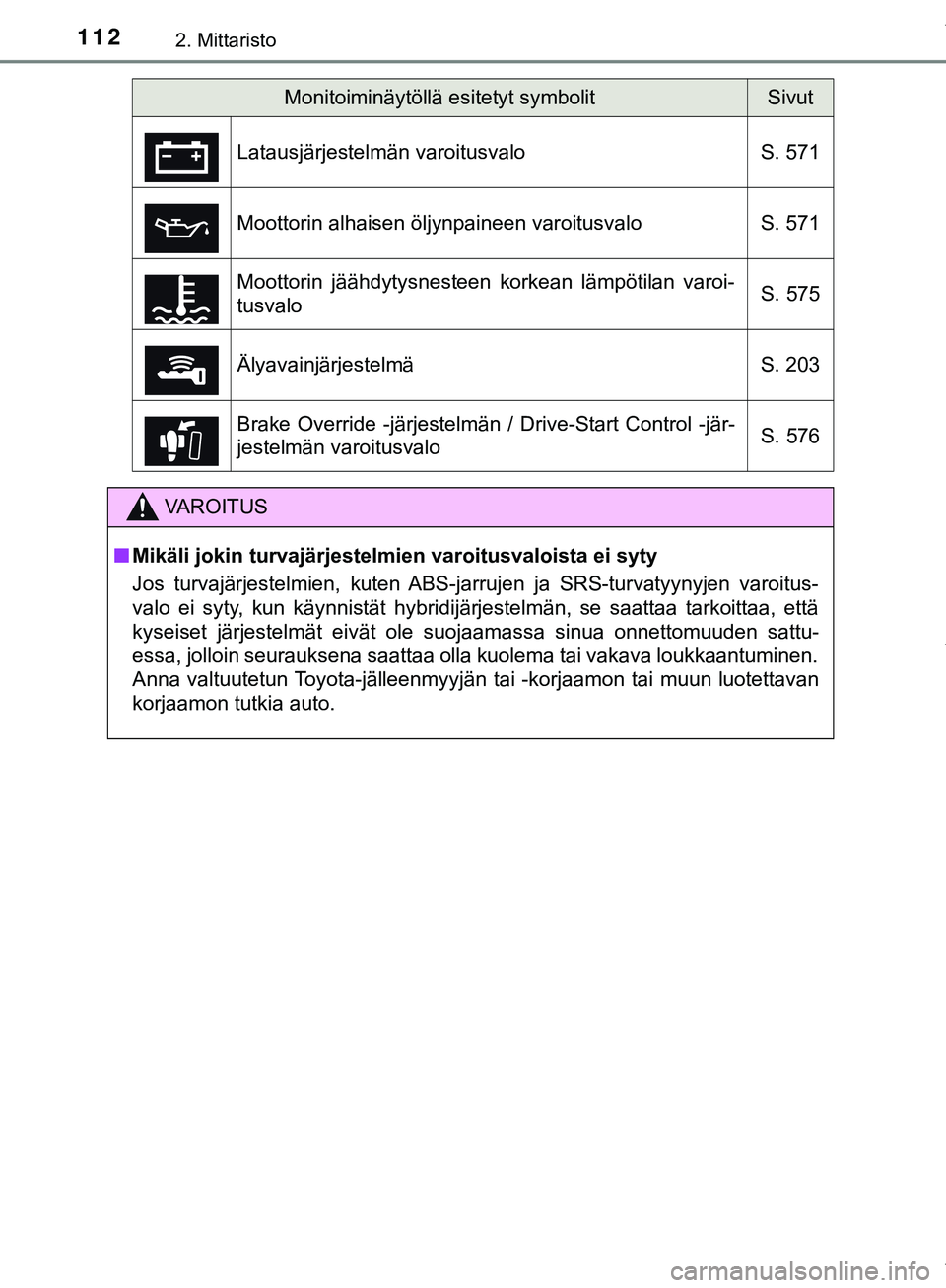

1122. Mittaristo
C-HR_HV_OM_Europe_OM10576FI
Monitoiminäytöllä esitetyt symbolitSivut
Latausjärjestelmän varoitusvalo S. 571
Moottorin alhaisen öljynpaineen varoitusvalo S. 571
Moottorin jäähdytysnesteen korkean lämpötilan varoi-
tusvalo S. 575
Älyavainjärjestelmä S. 203
Brake Override -järjestelmän / Drive-Start Control -jär-
jestelmän varoitusvalo S. 576
VAROITUS
n Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät hybridijär jestelmän, se saattaa tarkoittaa, että
kyseiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
C-HR_HV_OM_Europe_OM10576FI .book Page 112 Thursday, April 12, 2018 10:53 AM
