Page 265 of 680
2654-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält vi-
sas en varning på informations-
displayen och en varningssum-
mer hörs för att påkalla förarens
uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till mit-
ten av körfältet.
Funktioner i LDA-systemet
OM10576SE.book Page 265 Tuesday, April 3, 2018 11:12 AM
Page 266 of 680
2664-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
uFunktionen styrningskontroll
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält assisterar det efter behov
genom att ge ratten korta vrid-
ningar under kort tid för att hålla
bilen i sitt körfält.
Gäller ej Israel:
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
Gäller Israel:
Om systemet känner av att ratten inte har vridits under en fastställd tid,
eller om ratten inte hålls i ett stadigt grepp visas en varning på informa-
tionsdisplayen och en varningston hörs.
OM10576SE.book Page 266 Tuesday, April 3, 2018 11:12 AM
Page 267 of 680

2674-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uVingelvarning, funktion
Om bilen upprepade gånger
kränger eller verkar lämna sitt
körfält hörs varningssummern
och ett meddelande visar på
informationsdisplayen för att
påkalla förarens uppmärksam-
het.
VARNING
n Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LKA kör inte bilen automatiskt, inte
heller minskar den uppmärksamhet som förarens måste ge området framför
bilen. Föraren måste alltid ta fullt ansvar för säker körning genom att vara
mycket uppmärksam på förhållandena runt bilen och använda ratten för att
korrigera bilens körriktning. Föraren måste också ta tillräckliga raster när
trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
OM10576SE.book Page 267 Tuesday, April 3, 2018 11:12 AM
Page 268 of 680

2684-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

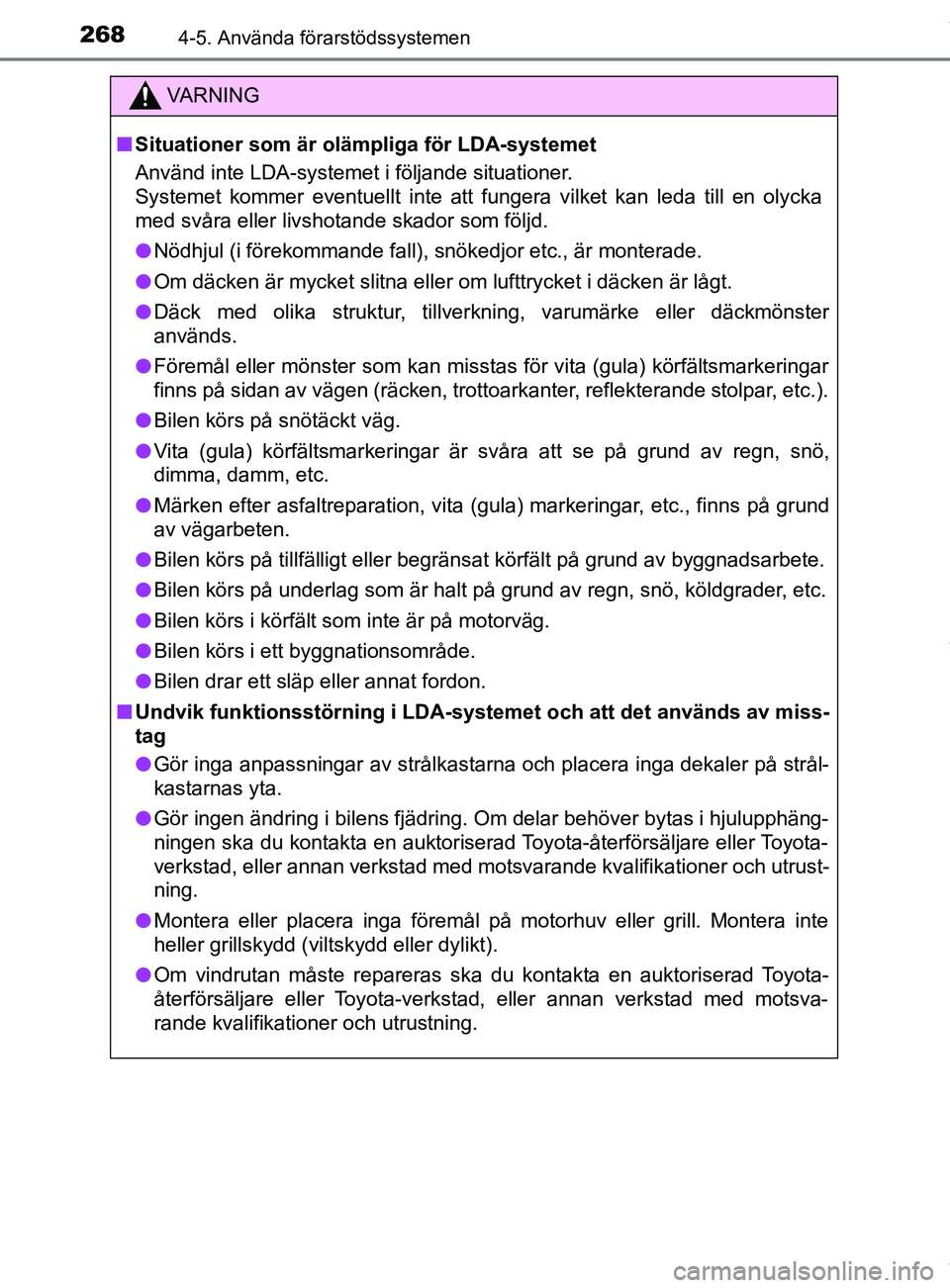

VARNING
n Situationer som är olämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
l Nödhjul (i förekommande fall), snökedjor etc., är monterade.
l Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
l Däck med olika struktur, tillverkning, varumärke eller däckmönster
används.
l Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
l Bilen körs på snötäckt väg.
l Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
l Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
l Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsarbete.
l Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
l Bilen körs i körfält som inte är på motorväg.
l Bilen körs i ett byggnationsområde.
l Bilen drar ett släp eller annat fordon.
n Undvik funktionsstörning i LDA-systemet och att det används av miss-
tag
l Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
l Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupphäng-
ningen ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
l Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM10576SE.book Page 268 Tuesday, April 3, 2018 11:12 AM
Page 269 of 680
2694-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
Tryck på LDA-knappen för att
sätta på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
hybridsystemet startas.
Koppla in LDA-systemet
OM10576SE.book Page 269 Tuesday, April 3, 2018 11:12 AM
Page 270 of 680
2704-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
LDA, indikator
Indikeringslampan informerar föra-
ren om systemet är aktivt eller ej.
Tänds med vitt ljus:
LDA-systemet är aktivt.
Tänds med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistansen
Indikerar att rattassistansen i styrningskontrollen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen till
förarassistanssystem.
Indikeringar på informationsdisplay
Ytan innanför visade vita linjer är
vit: Ytan innanför visade vita linjer är
svart:
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM10576SE.book Page 270 Tuesday, April 3, 2018 11:12 AM
Page 271 of 680

2714-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( sid. 274)
l Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning.
• ” Steering Assist” i skärmen på informationsdisplayen är
inställd i påslaget läge. ( sid. 656)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 272)
l Vingelvarning, funktion
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• ” Alert” i skärmen på informationsdisplayen är inställd i påsla-
get läge. ( sid. 656)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 274)
OM10576SE.book Page 271 Tuesday, April 3, 2018 11:12 AM
Page 272 of 680

2724-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( sid. 271)
n Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick etc, känner föraren
eventuellt inte att funktionen är i drift, eller funktionen aktiveras eventuellt
inte.
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Varning för inga händer på ratten
Gäller ej Israel:
Om föraren fortsätter att inte ha händerna på ratten visas ett varningsmedde-
lande och symbolen på bilden på informationsdisplayen, och funktionen
avbryts temporärt. Denna varning funger ar på samma sätt när föraren konti-
nuerligt endast använder ratten med små vridningar. Ha alltid händerna på
ratten när det här systemet används oavsett varningar.
Gäller Israel:
Om föraren fortsätter att inte ha händerna på ratten hörs en varningssummer
och ett varningsmeddelande och symbolen på bilden visas på informations-
displayen. Denna varning fungerar på samma sätt när föraren kontinuerligt
endast använder ratten med små vridningar. Ha alltid händerna på ratten när
det här systemet används oavsett varningar.
Beroende på bilen skick och rådande vägförhållanden aktiveras varningen
eventuellt inte. Om systemet fastställer att föraren har
tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett var-
ningsmeddelande och symbolen på
informationsdisplayen som uppmanar
föraren att hålla i ratten.
OM10576SE.book Page 272 Tuesday, April 3, 2018 11:12 AM
