2018 TOYOTA C-HR Bruksanvisningar (in Swedish)

2494-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING
l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( sid. 453)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om torkargummi eller tor-
karblad behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan måste bytas ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
l Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar kamerasensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att kamerasensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
OM10576SE.book Page 249 Tuesday, April 3, 2018 11:12 AM

2504-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 254)
OM10576SE.book Page 250 Tuesday, April 3, 2018 11:12 AM

2514-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
uVarning, aktivt krockskydd
Om systemet fastställer att san-
nolikheten för en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som
uppmanar föraren att göra en
undanmanöver.
uBromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten för en frontalkrock är hög
tillför systemet starkare bromskraft i förhållande till hur kraftigt
bromspedalen trampas ned.
uBromsfunktionen i det aktiva krockskyddet
Om systemet bedömer at t sannolikheten av en frontalkrock är hög
varnas föraren av systemet. Om systemet bedömer att sannolikhe-
ten av en frontalkollision är extr emt hög ansätts bromsarna automa-
tiskt för att bidra till att undvika kollisionen e ller minska hastigheten
vid kollisionen.
OM10576SE.book Page 251 Tuesday, April 3, 2018 11:12 AM

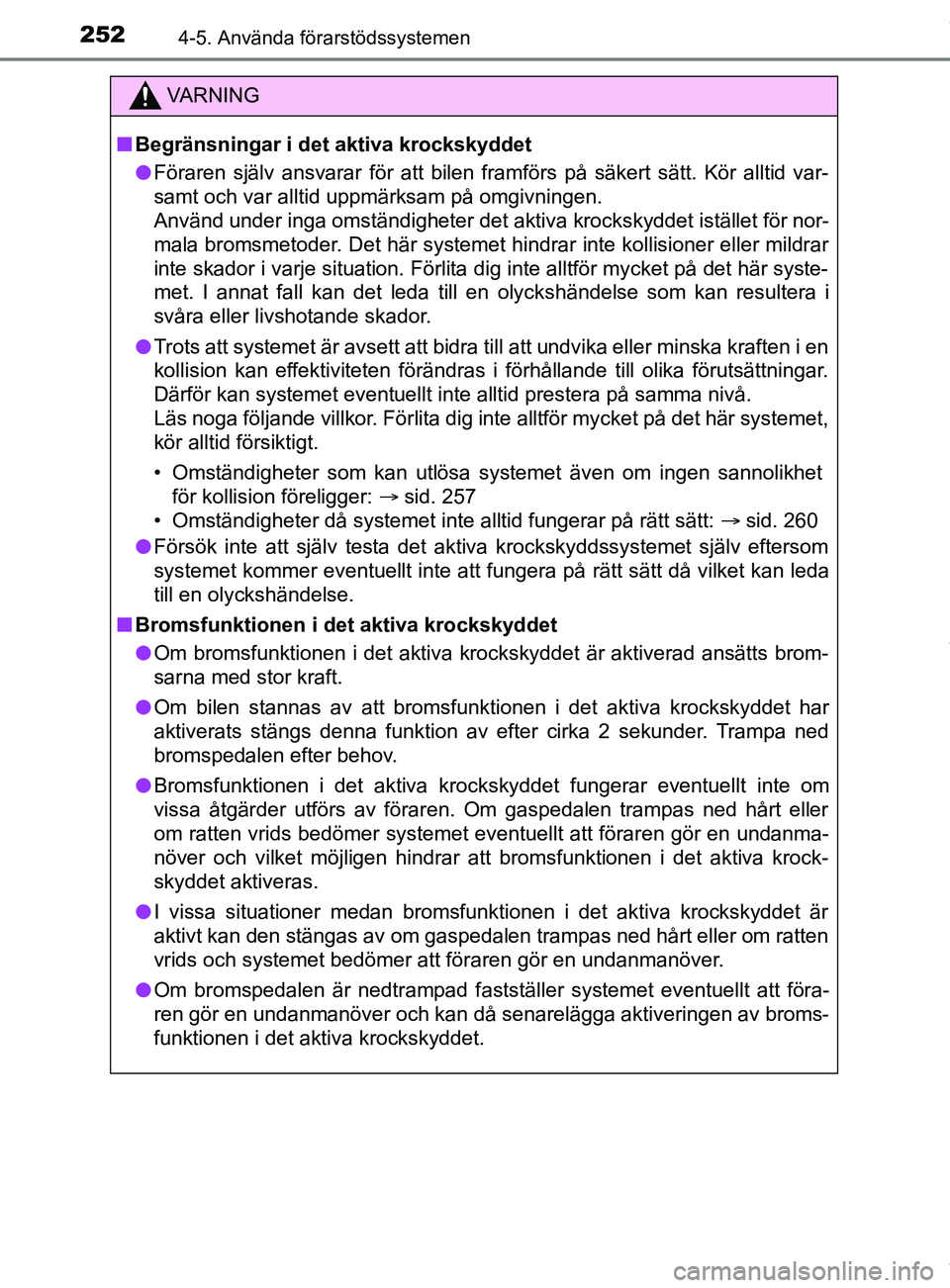

2524-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Begränsningar i det aktiva krockskyddet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika eller minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet,
kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: sid. 257
• Omständigheter då systemet inte alltid fungerar på rätt sätt: sid. 260
l Försök inte att själv testa det aktiva krockskyddssystemet själv eftersom
systemet kommer eventuellt inte att fungera på rätt sätt då vilket kan leda
till en olyckshändelse.
n Bromsfunktionen i det aktiva krockskyddet
l Om bromsfunktionen i det aktiva krockskyddet är aktiverad ansätts brom-
sarna med stor kraft.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är
aktivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Om bromspedalen är nedtrampad fastställer systemet eventuellt att föra-
ren gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
OM10576SE.book Page 252 Tuesday, April 3, 2018 11:12 AM

2534-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE
VARNING
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning, t.ex. snöplog eller liknande, som blockerar radarsensorn
eller kamerasensorn är tillfälligt monterad på bilen
OM10576SE.book Page 253 Tuesday, April 3, 2018 11:12 AM

2544-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Aktivera/inaktivera det aktiva krockskyddet
Det aktiva krockskyddet
kan aktiveras/inaktiveras på informations-
displayen enligt följande:
Systemet aktiveras automatiskt varje gång startknappen trycks till tänd-
ningsläge.
Tryck på ” ” eller ” ” på ratten och välj .
Tryck på ” ” eller ” ” på ratten, välj och tryck på .
Tryck på ” ” eller ” ” på ratten och välj , och tryck på
för att välja önskad inställning.
Varningslampan PCS tänds och
ett meddelande visas på infor-
mationsdisplayen om systemet
inaktiveras.
Ändra inställningar för det aktiva krockskyddet
1
2
3
OM10576SE.book Page 254 Tuesday, April 3, 2018 11:12 AM

2554-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Ändra avståndsinställningen för varningen i det aktiva krock-
skyddet
Avståndsinställningen för det aktiva krockskyddet kan ändras på på
informationsdisplayen.
Avståndsinställningen behålls när hybridsystemet stängs av.
Tryck på ”
” eller ” ” på ratten och välj .
Tryck på ” ” eller ” ” på ratten, välj och tryck på .
Tryck på ” ” eller ” ” på ratten och välj ” Känslighet”, och tryck
på för att välja önskad inställning.
Långt
Varningen börjar avges tidi-
gare än med standardinställ-
ningen.
Medel
Detta är standardinställ-
ningen.
Kort
Varningen börjar avges
senare än med standardin-
ställningen.
1
2
3
OM10576SE.book Page 255 Tuesday, April 3, 2018 11:12 AM

2564-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten
av en frontalkrock med ett fordon eller fotgängare är hög.
Varje funktion är igång vid följande hastigheter:
lAktivt krockskydd, varning:
• Bilens hastighet är mellan 10 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten mellan din bil och det framförvarande fordonet eller fotgängaren är cirka 10 km/tim eller högre.
l Bromsassistans i det aktiva krockskyddet:
• Körhastigheten är mellan 30 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 30 och 80 km/tim.)
• Den relativa hastigheten mellan bilen och framförvarande fordon eller fot- gängare är ca 30 km/tim eller mer.
l Bromsfunktionen i det aktiva krockskyddet:
• Bilens hastighet är mellan 10 och 180 km/tim. (För att känna av en fot-
gängare är bilens hastighet mellan cirka 10 och 80 km/tim.)
• Den relativa hastigheten mellan din bil och det framförvarande fordonet
eller fotgängaren är cirka 10 km/tim eller högre.
Systemet aktiveras eventuellt inte i följande situationer:
l Om en batterikabel till 12-voltsbatteriet har kopplas bort och kopplats in igen
och om bilen sedan inte har körts under en viss tid
l Om växelspaken är i R
l Om VSC har inaktiverats (endast varningsfunktionen i det aktiva krockskyd-
det är aktiv)
OM10576SE.book Page 256 Tuesday, April 3, 2018 11:12 AM
