5297-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

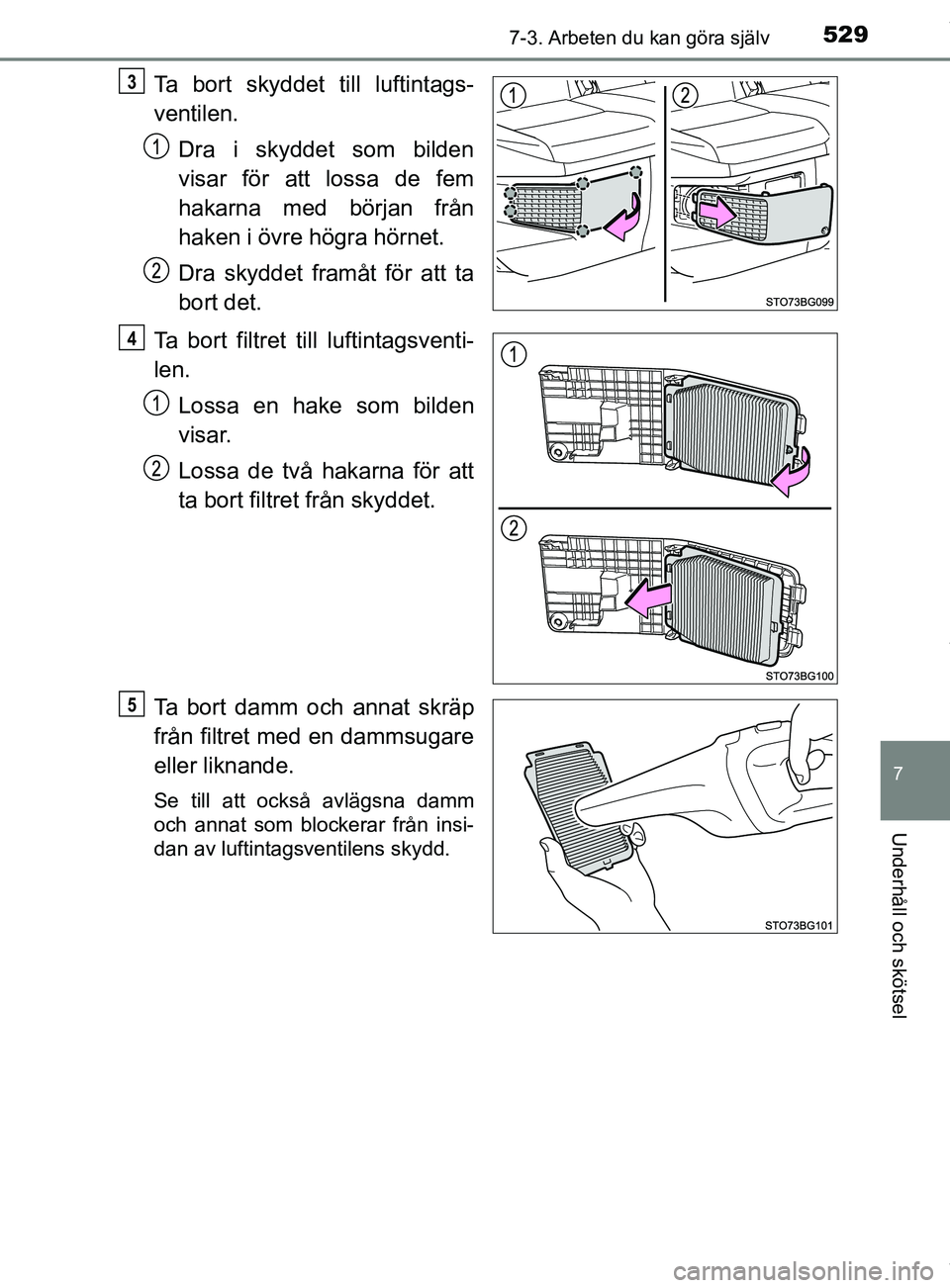

Ta bort skyddet till luftintags-
ventilen.Dra i skyddet som bilden
visar för att lossa de fem
hakarna med början från
haken i övre högra hörnet.
Dra skyddet framåt för att ta
bort det.
Ta bort filtret t ill luftintagsventi-
len.
Lossa en hake som bilden
visar.
Lossa de två hakarna för att
ta bort filtret från skyddet.
Ta bort damm och annat skräp
från filtret med en dammsugare
eller liknande.
Se till att också avlägsna damm
och annat som blockerar från insi-
dan av luftintagsventilens skydd.
3
4
5
OM10576SE.book Page 529 Tuesday, April 3, 2018 11:12 AM
Page 530 of 680
5307-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

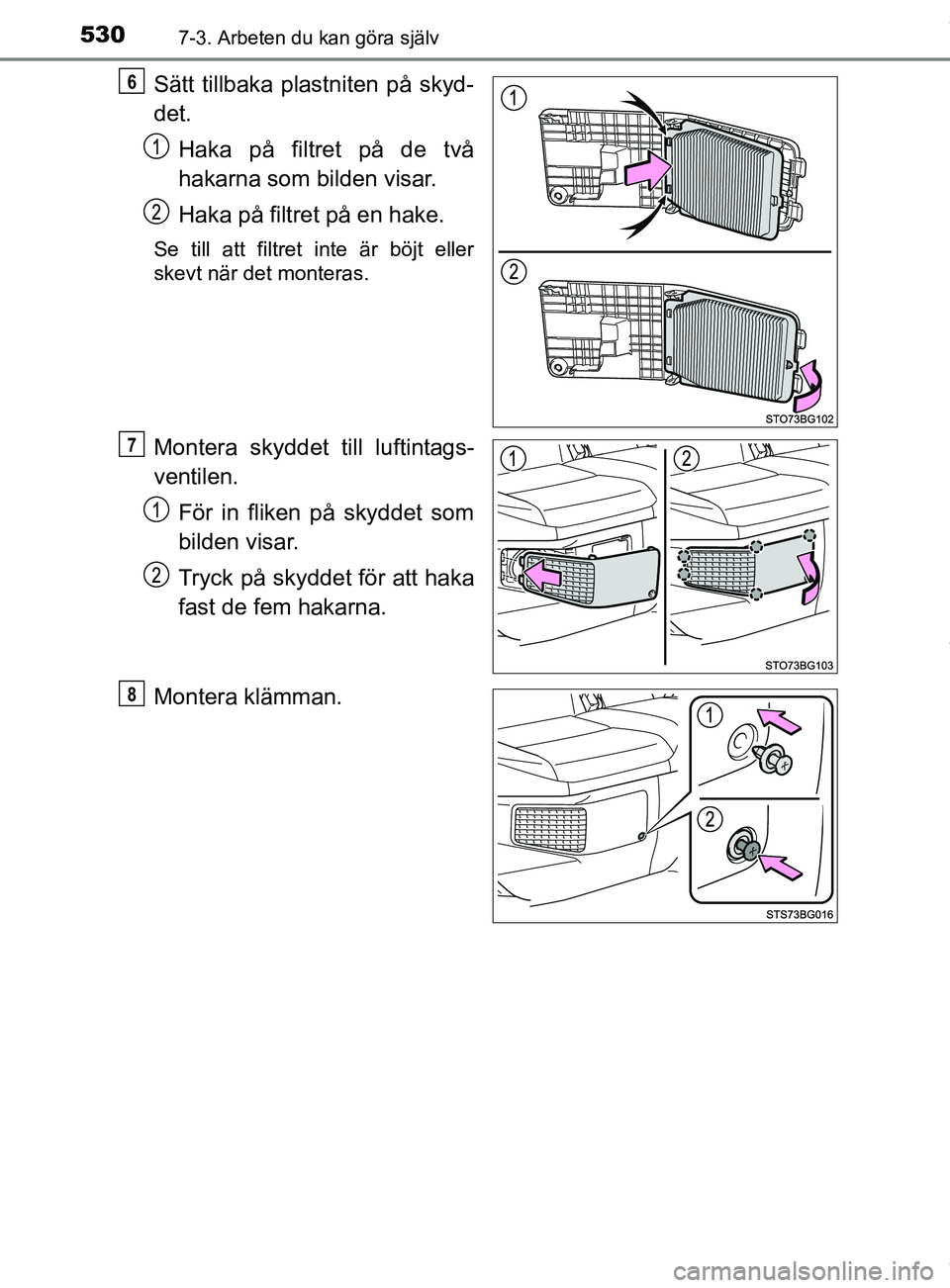

Sätt tillbaka plastniten på skyd-
det.Haka på filtret på de två
hakarna som bilden visar.
Haka på filtret på en hake.
Se till att filtret inte är böjt eller
skevt när det monteras.
Montera skyddet till luftintags-
ventilen.För in fliken på skyddet som
bilden visar.
Tryck på skyddet för att haka
fast de fem hakarna.
Montera klämman.
6
7
8
OM10576SE.book Page 530 Tuesday, April 3, 2018 11:12 AM
Page 531 of 680

5317-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
nRegelbundet underhåll av luftintagsventilen behövs när
I vissa situationer, som när bilen ofta används, eller i tät trafik eller dammiga
områden kan luftintagsventilen behöva rengöras oftare. Beträffande service-
intervall, se ”Service & Garanti” i bilhandlingarna.
n Rengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa kylningen av hybridbatteriet. Om hybrid-
batteriet blir överhettat kan körsträckan när bilen körs på elmotorn förkortas
och bränsleförbrukningen kan öka. Kontrollera och rengör luftintagsventilen
regelbundet.
l Felaktig hantering av skyddet på luftintagsventilen och filtret kan leda till att
de skadas. Om du har frågor beträffande rengöring av filtret ska du kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
lOm det här meddelandet visas på informationsdisplayen ska luftintagets
skydd tas bort och filtret rengöras. ( sid. 528)
l När luftintagsventilen har rengjorts ska du starta hybridsystemet och kont-
rollera att meddelandet inte visas längre. Det kan ta cirka 20 minuter efter
att hybridsystemet startats tills meddelandet försvinner. Om meddelandet
inte försvinner ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning kontrollera bilen.
VARNING
n Vid rengöring av luftintagsventilen
Använd inte vatten eller annan vätska för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet eller andra komponenter kan en funk-
tionsstörning uppstå.
n Vid borttagning av skyddet till luftintagsventilen
Rör inte servicepluggen som sitter nära luftintagsventilen. ( sid. 82)
OM10576SE.book Page 531 Tuesday, April 3, 2018 11:12 AM
Page 532 of 680

5327-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
Vid rengöring av luftintagsventilen
n Undvik att systemet skadas
l Se till att inte vatten eller skräp kommer in i luftintagsventilerna när skyd-
det är borttaget.
l Hantera det borttagna filtret försiktigt så att det inte skadas. Om filtret är
skadat ska det bytas av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer.
l Var noga med att sätta tillbaka filtret och ventilen i respektive ursprungslä-
gen efter rengöring.
l Montera inget annat på luftintagsventilen än det särskilda filtret för den här
bilen, och använd inte bilen utan att filtret har monterats.
n Om ”Underhåll krävs för hybridbatteriets kyldelar. Se instruktionsbo-
ken.” visas på informationsdisplayen
Om bilen körs medan meddelandet visas kan hybridbatteriet överhettas och
eventuellt orsaka en funktionsstörning. Om meddelandet visas ska luftintag-
sventilen rengöras omedelbart.
Använd bara vakuum för att suga ut
damm och blockeringar när du gör ren
luftintagsventilen. Om en tryckluftspistol
eller liknande används för att blåsa ut
damm och blockeringar kan dammet eller
blockeringarna tryckas in i luftintagsventi-
len vilket kan påverka hybridbatteriets
prestanda och orsaka en funktionsstör-
ning.
OM10576SE.book Page 532 Tuesday, April 3, 2018 11:12 AM
Page 533 of 680
5337-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
Elektronisk nyckel, batteri
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort skyddet.
Använd en platt skruvmejsel med
lämplig storlek. Om locket bänds
med kraft kan det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM10576SE.book Page 533 Tuesday, April 3, 2018 11:12 AM
Page 534 of 680

5347-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

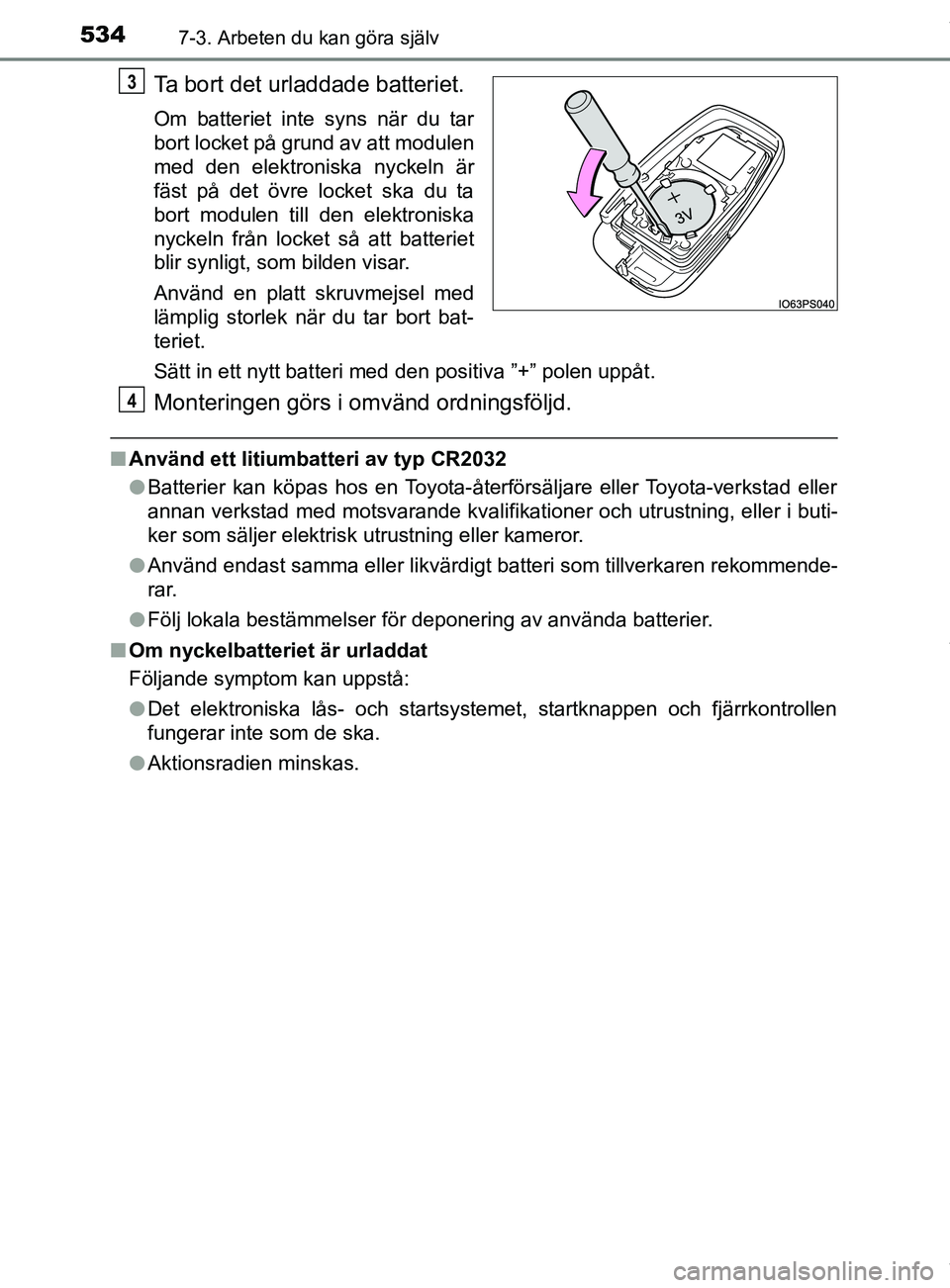

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en platt skruvmejsel med
lämplig storlek när du tar bort bat-
teriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Monteringen görs i omvänd ordningsföljd.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ lokala bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet, startknappen och fjärrkontrollen
fungerar inte som de ska.
l Aktionsradien minskas.
3
4
OM10576SE.book Page 534 Tuesday, April 3, 2018 11:12 AM
Page 535 of 680
5357-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

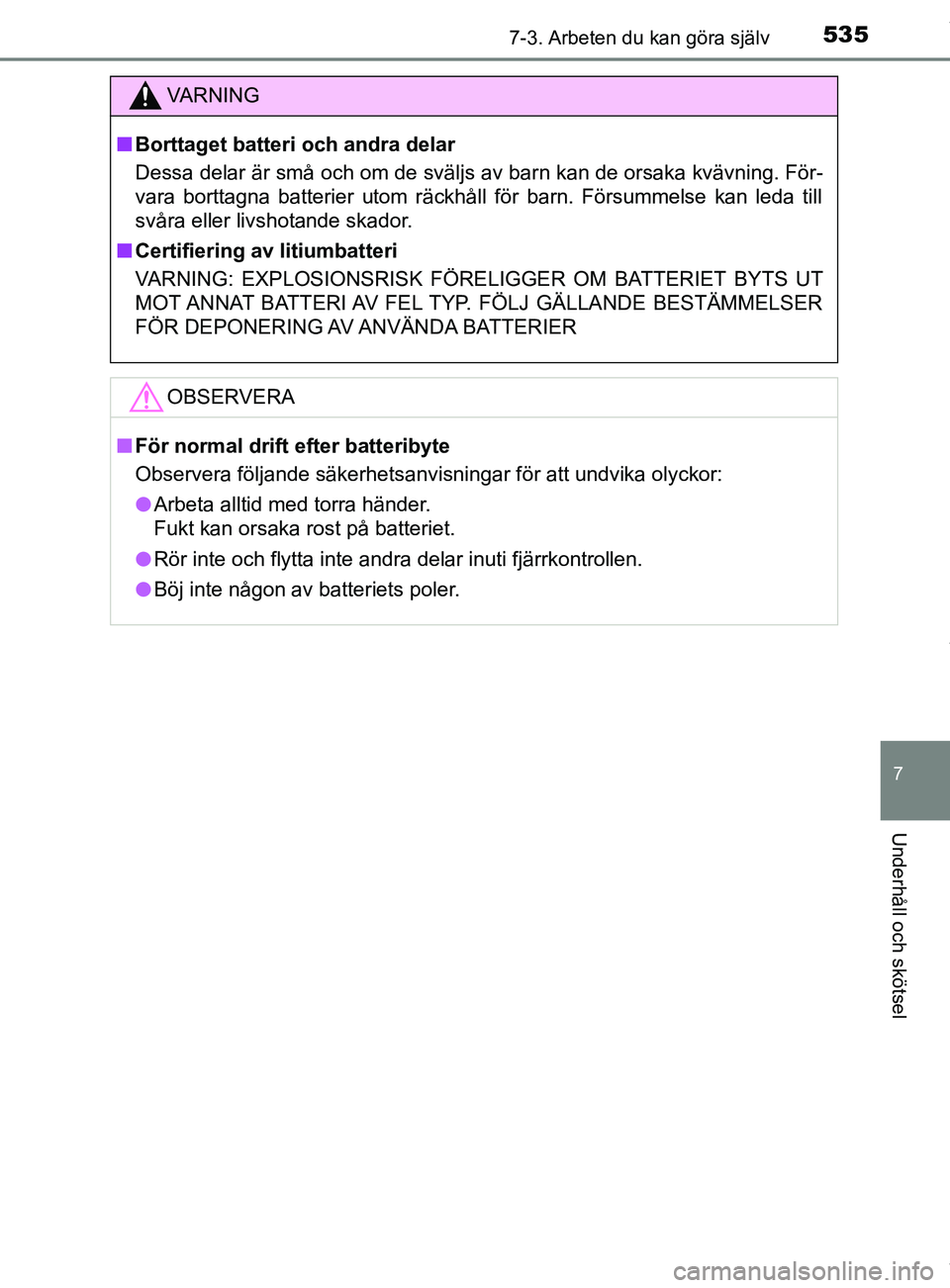

VARNING
n Borttaget batteri och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Försummelse kan leda till
svåra eller livshotande skador.
n Certifiering av litiumbatteri
VARNING: EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM10576SE.book Page 535 Tuesday, April 3, 2018 11:12 AM
Page 536 of 680
5367-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

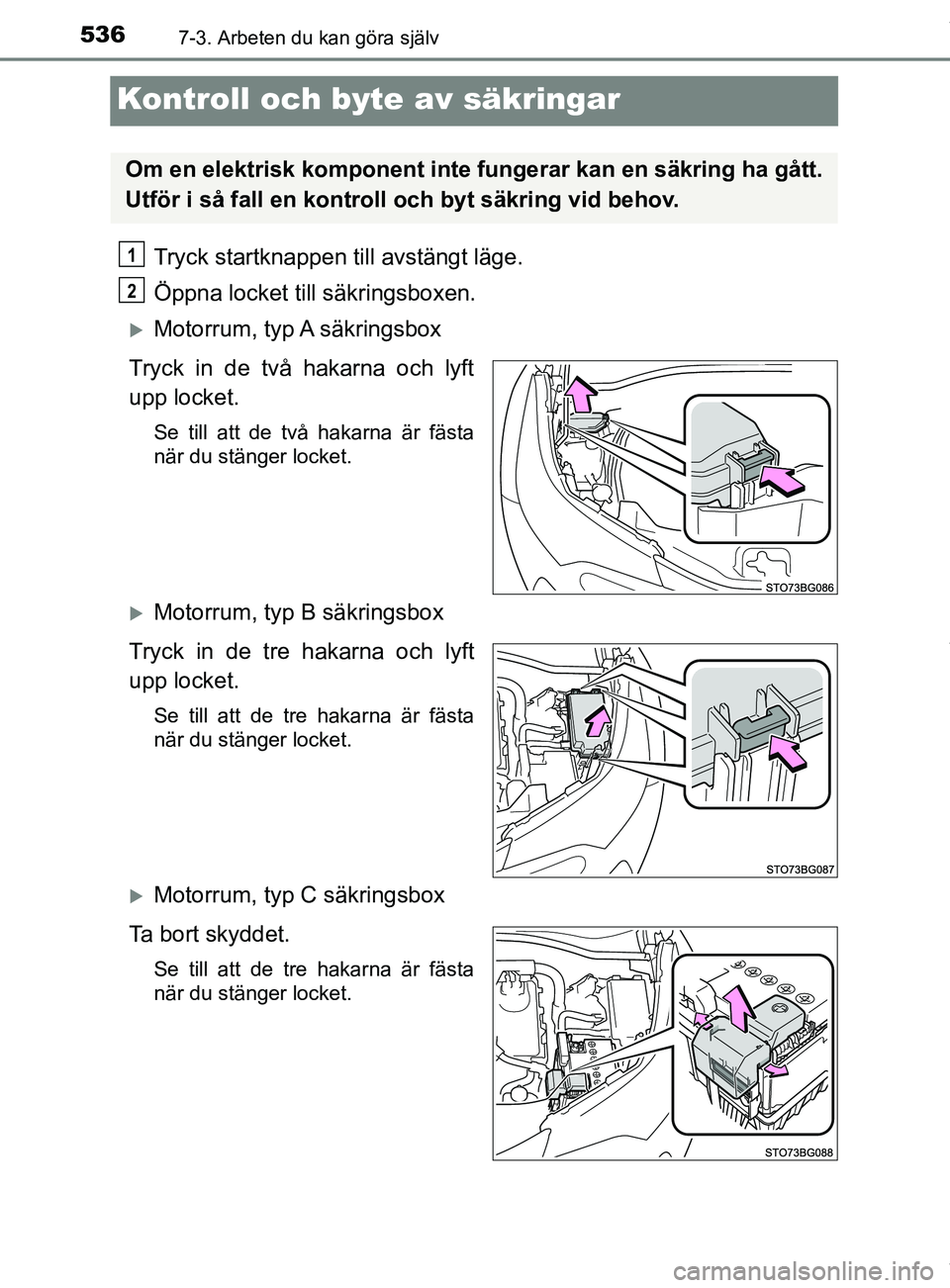

Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Öppna locket till säkringsboxen.
Motorrum, typ A säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum, typ B säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Motorrum, typ C säkringsbox
Ta bort skyddet.
Se till att de tre hakarna är fästa
när du stänger locket.
Om en elektrisk komponent inte fungerar kan en säkring ha gått.
Utför i så fall en kontroll och byt säkring vid behov.
1
