Page 625 of 680

6258-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår

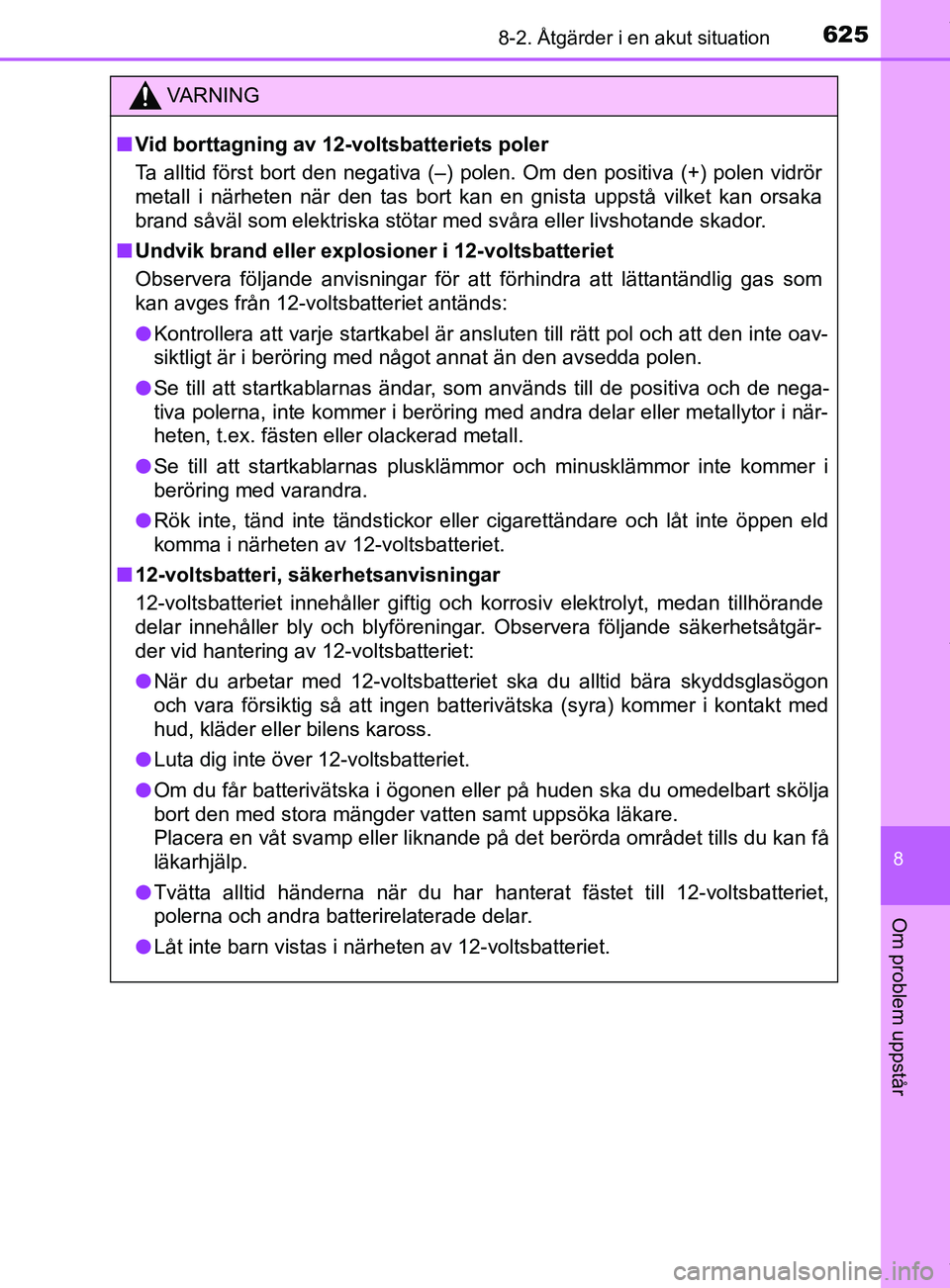

VARNING
n Vid borttagning av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med svåra eller livshotande skador.
n Undvik brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantä\
ndlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackerad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, tänd inte tändstickor eller cigarettändare och låt inte öppen eld
komma i närheten av 12-voltsbatteriet.
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
l När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade delar.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
OM10576SE.book Page 625 Tuesday, April 3, 2018 11:12 AM
Page 626 of 680
6268-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n

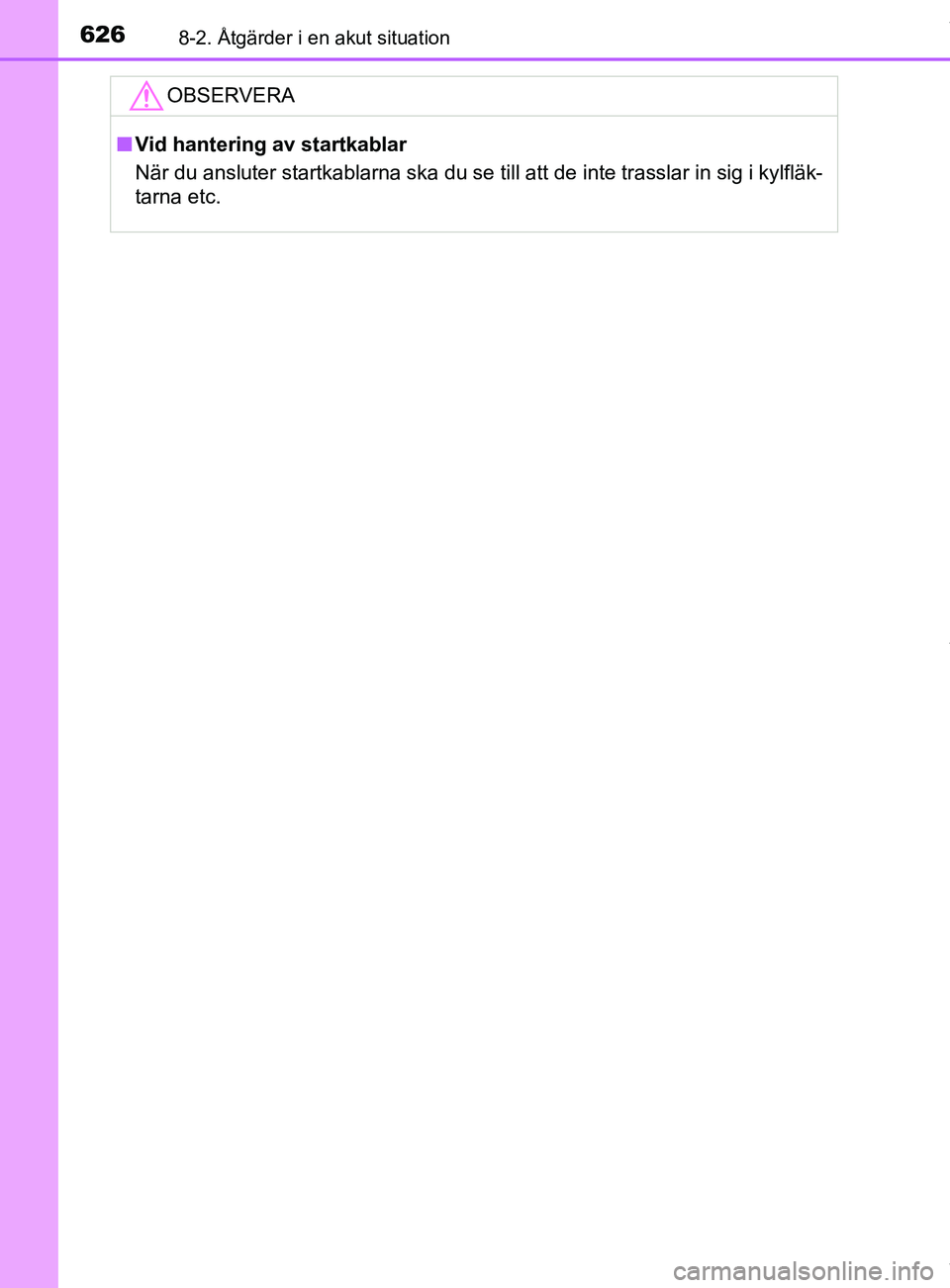

Vid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläk-
tarna etc.
OM10576SE.book Page 626 Tuesday, April 3, 2018 11:12 AM
Page 627 of 680

6278-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Om motorn blir överhettad
lVisaren i mätaren för kylarvätsketemperaturen ( sid. 109) går in i
det röda området, eller hybridsystemet verkar förlora kraft. (Exem-
pelvis ökar inte bilens hastighet.)
l Om ”Hybridsystemet överhettat. Mi nskad uteffekt.” visas på infor-
mationsdisplayen.
l Ånga strömmar ut från under motorhuven.
nOm varningslampan för hög kylvätsketemperatur tänds
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat tillräckligt kan slangarna och
kylaren undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Följande kan indikera att bile n håller på att överhettas.
Åtgärder
1
2
3
OM10576SE.book Page 627 Tuesday, April 3, 2018 11:12 AM
Page 628 of 680

6288-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE

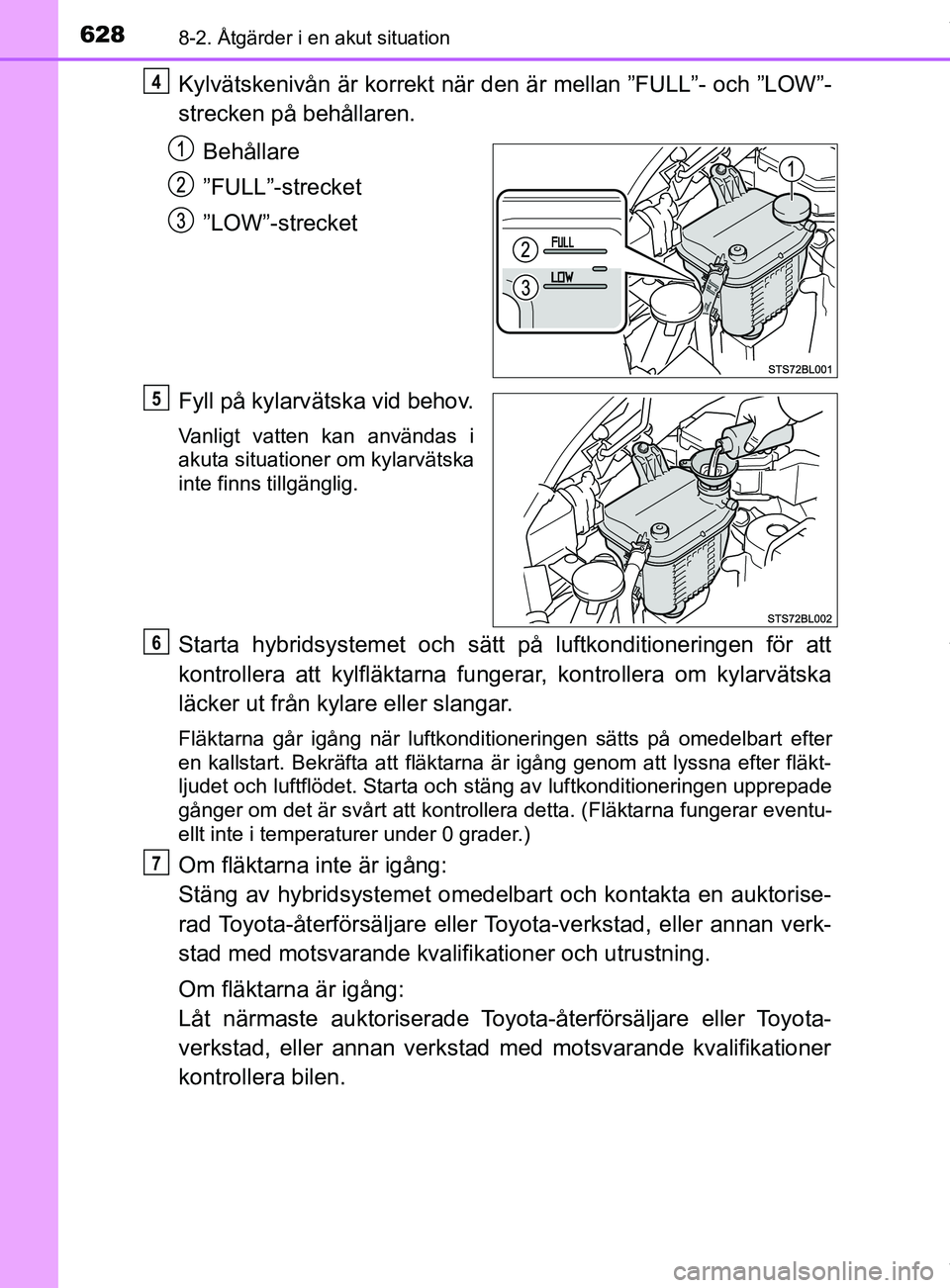

Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarv ätska vid behov.
Vanligt vatten kan användas i
akuta situationer om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att
kontrollera att kylfläktarna fungerar, kontrollera om kylarvätska
läcker ut från kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter
en kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläkt-
ljudet och luftflödet. Starta och stäng av luftkonditioneringen upprepade
gånger om det är svårt att kontrollera detta. (Fläktarna fungerar eventu-
ellt inte i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedelba rt och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
4
5
6
7
OM10576SE.book Page 628 Tuesday, April 3, 2018 11:12 AM
Page 629 of 680

6298-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
nOm ”Hybridsystemet överhettat. Minskad uteffekt” visas på
informationsdisplayenStanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren
undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarv ätska vid behov.
Vanligt vatten kan användas i
akuta situationer om kylarvätska
inte finns tillgänglig.
Om vatten fylldes på i en akut
situation ska du snarast möjligt
låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer kontroll-
era bilen.
1
2
3
4
5
OM10576SE.book Page 629 Tuesday, April 3, 2018 11:12 AM
Page 630 of 680

6308-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Efter att ha stängt av hybridsystemet och väntat i minst 5 minu-
ter, starta hybridsystemet igen och kontrollera om ”Hybridsyste-
met överhettat” visas på informationsdisplayen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet omedelbart och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen ofta ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING
n Undvika en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
l Efter att hybridsystemet stängts av ska du kontrollera att indikeringslam-
pan på startknappen samt ”READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
l Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM10576SE.book Page 630 Tuesday, April 3, 2018 11:12 AM
Page 631 of 680
6318-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
OBSERVERA

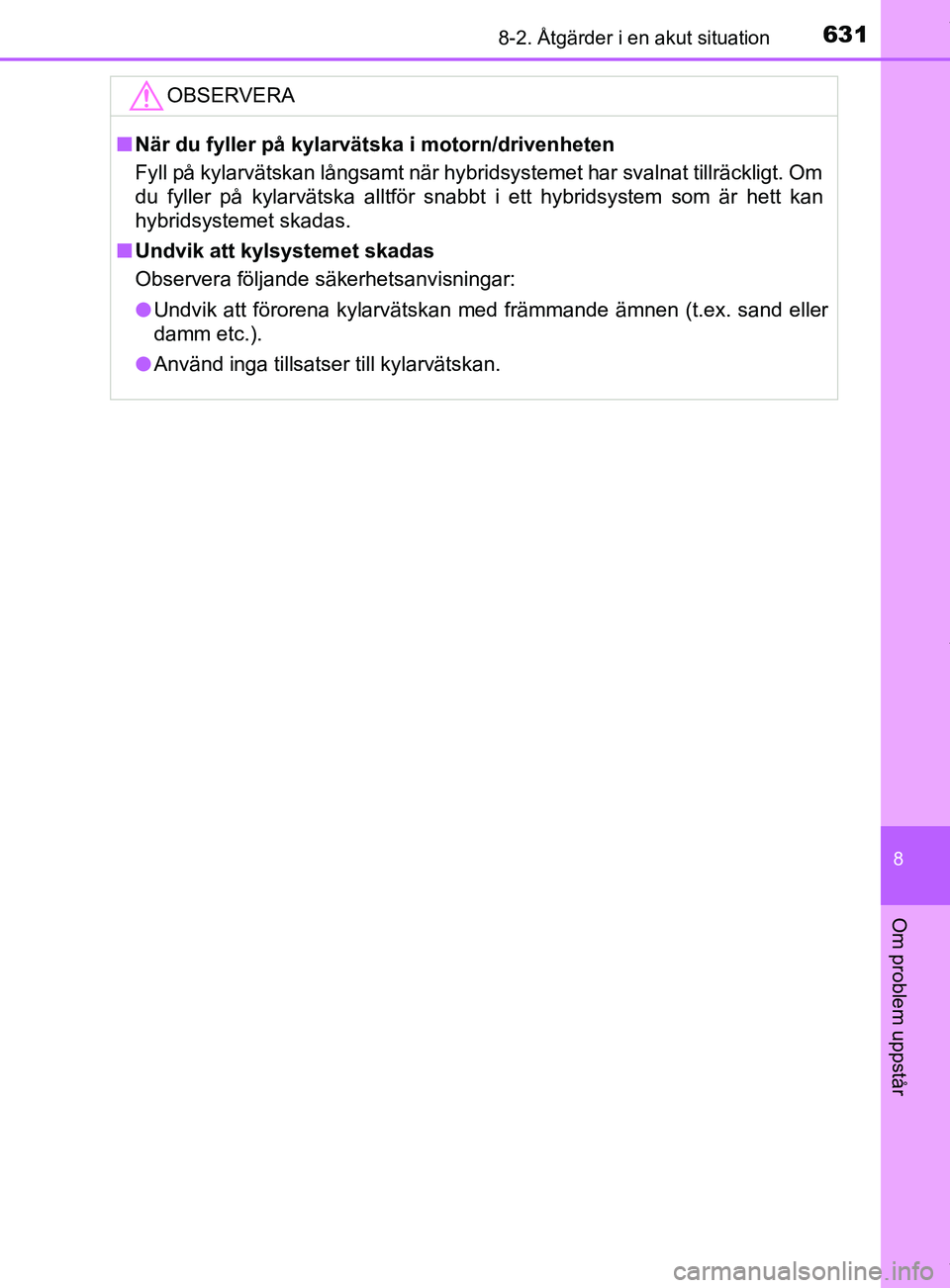

nNär du fyller på kylar vätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM10576SE.book Page 631 Tuesday, April 3, 2018 11:12 AM
Page 632 of 680
6328-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE

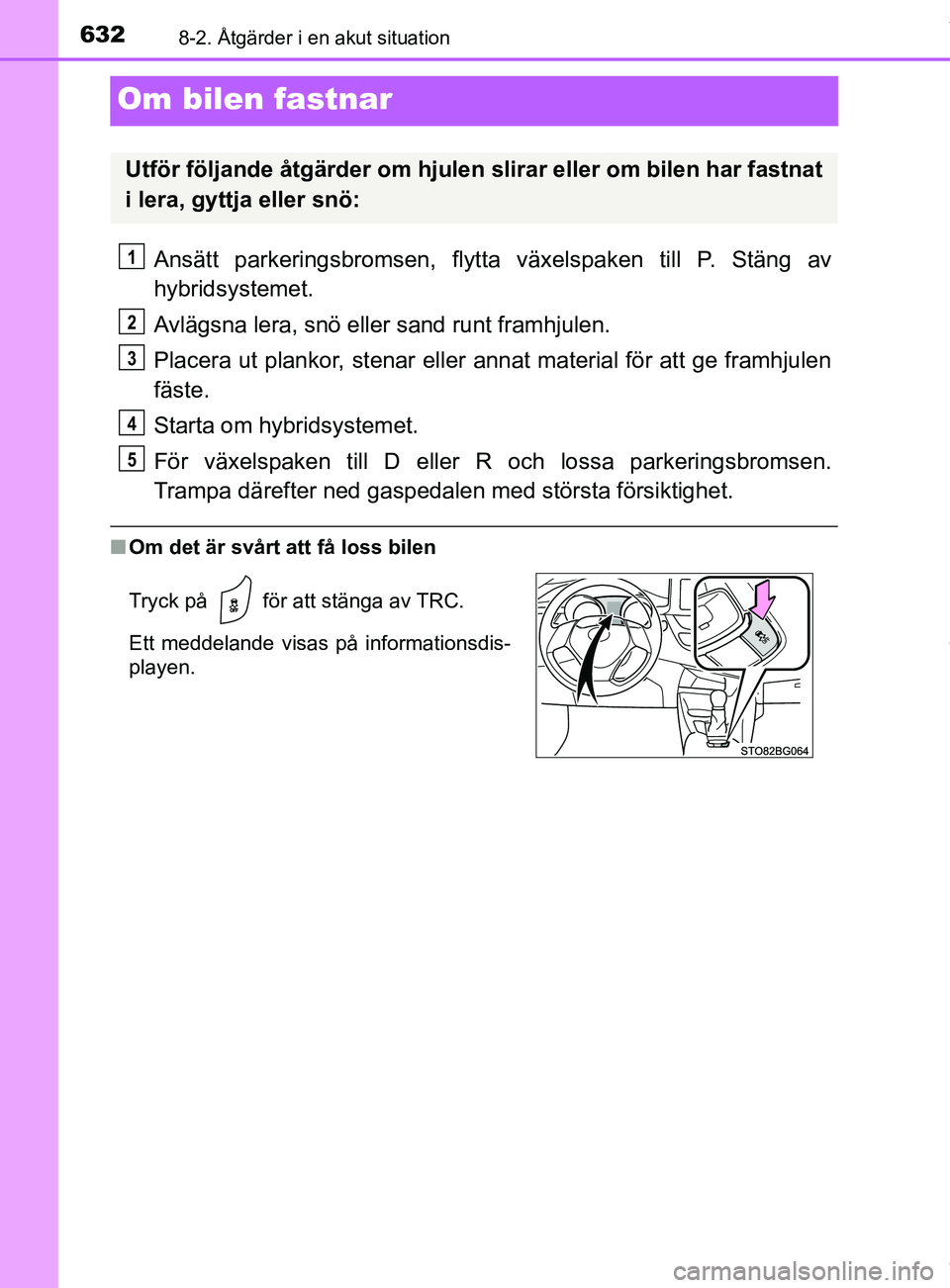

Om bilen fastnar
Ansätt parkeringsbromsen, flytta växelspaken till P. Stäng av
hybridsystemet.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
n Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Ett meddelande visas på informationsdis-
playen.
1
2
3
4
5
