2018 TOYOTA C-HR Bruksanvisningar (in Swedish)

2574-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Funktion för avkänning av fotgängare
n Avstängning av bromsen i det aktiva krockskyddet
Om något av följande uppstår medan bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
l Ratten vrids hårt eller plötsligt.
n Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner
av fotgängare baserat på storlek, profil
och rörelse hos föremålet som känns av.
En fotgängare känns dock eventuellt inte
av beroende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln hos
föremålet som känns av vilket hindrar sys-
temet från att fungera på rätt sätt.
(
 sid. 262)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• Vid förbikörning av ett fordon i en mötande fil som har stannat för att
svänga till höger/vänster
OM10576SE.book Page 257 Tuesday, April 3, 2018 11:12 AM

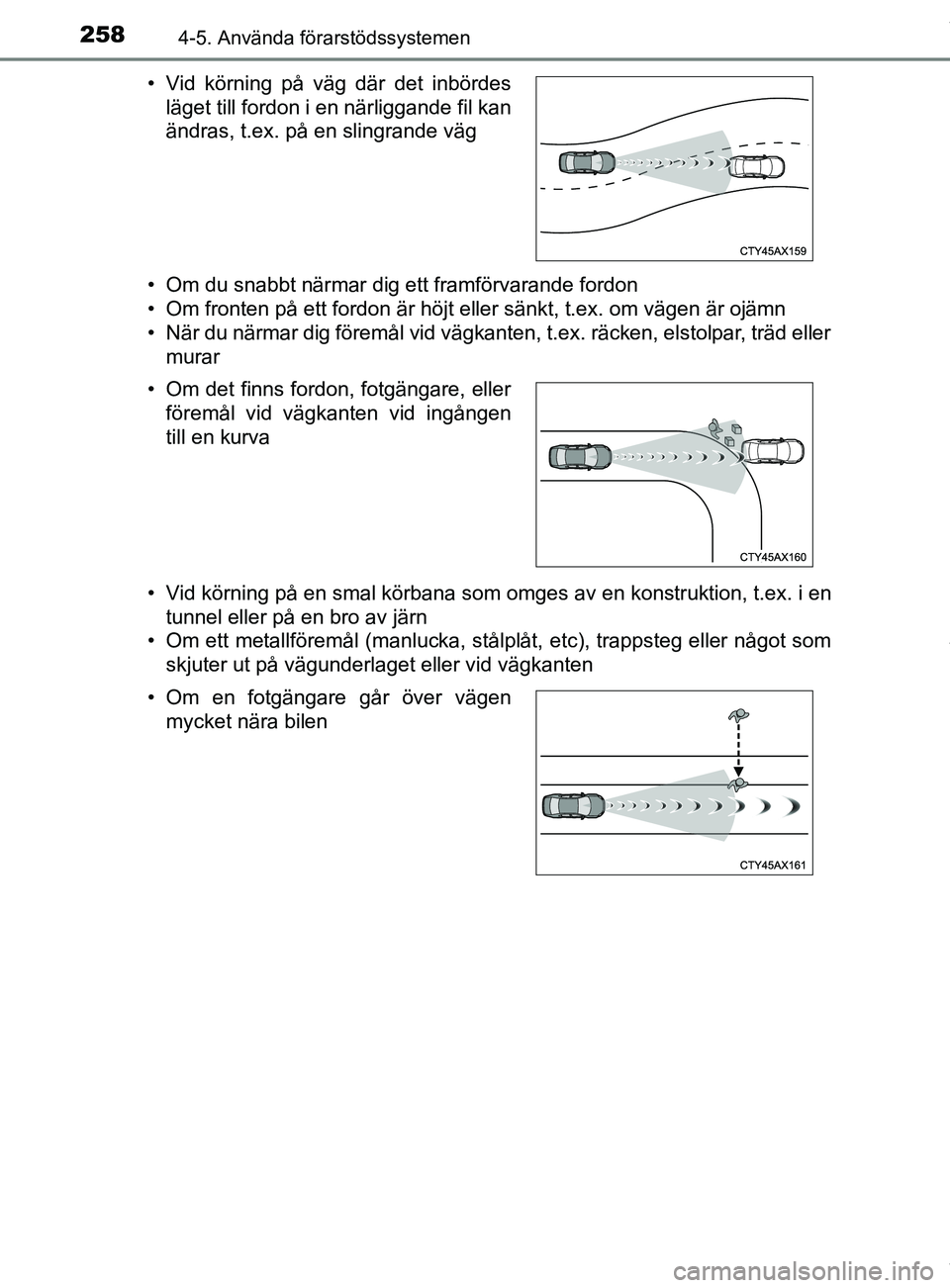

2584-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en tunnel eller på en bro av järn
• Om ett metallföremål (manlucka, stålplåt, etc), trappsteg eller något som
skjuter ut på vägunderlaget eller vid vägkanten
• Vid körning på väg där det inbördes
läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare, eller föremål vid vägkanten vid ingången
till en kurva
• Om en fotgängare går över vägen mycket nära bilen
OM10576SE.book Page 258 Tuesday, April 3, 2018 11:12 AM

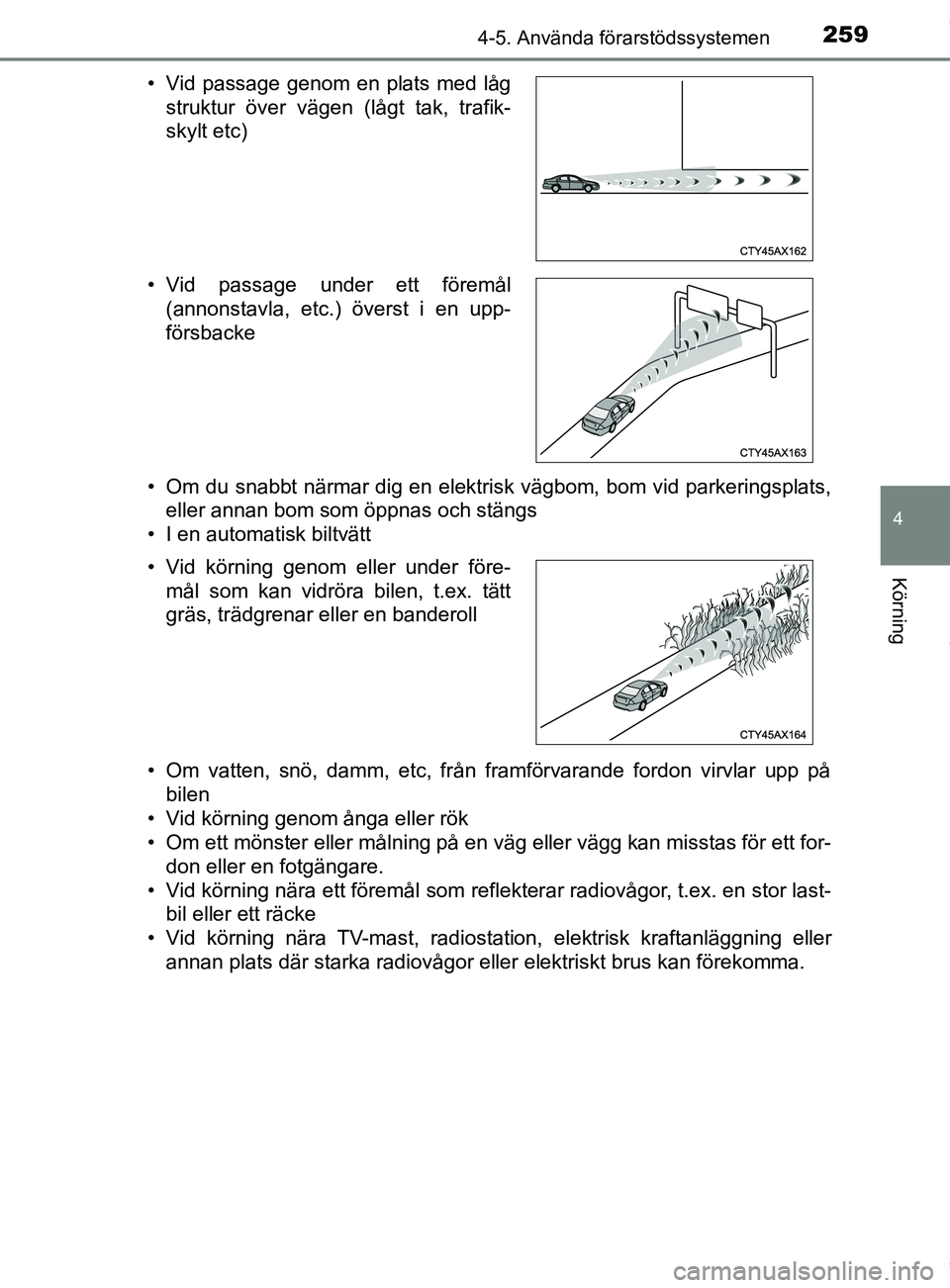

2594-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE• Om du snabbt närmar dig en elektrisk vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och stängs
• I en automatisk biltvätt
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for- don eller en fotgängare.
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor last- bil eller ett räcke
• Vid körning nära TV-mast, radiostation, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma.
• Vid passage genom en plats med låg
struktur över vägen (lågt tak, trafik-
skylt etc)
• Vid passage under ett föremål (annonstavla, etc.) överst i en upp-
försbacke
• Vid körning genom eller under före- mål som kan vidröra bilen, t.ex. tätt
gräs, trädgrenar eller en banderoll
OM10576SE.book Page 259 Tuesday, April 3, 2018 11:12 AM

2604-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt
sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (girar tvärt, accelererar eller brom- sar in)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM10576SE.book Page 260 Tuesday, April 3, 2018 11:12 AM

2614-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE• Vid körning i ostadigt väder, t.ex. kraftigt regn, dimma, snö eller sand-
storm
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for- don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
• Om bilen inte har körts under en tid efter att hybridsystemet startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om bilen sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade • Om främre delen av bilen höjs eller sänks
OM10576SE.book Page 261 Tuesday, April 3, 2018 11:12 AM

2624-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEl
I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
l Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket hindrar systemet att fungera på rätt sätt:
• Fotgängare som är kortare än cirka 1 meter eller längre än\
cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjo\
l, etc) vilket
skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer
delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremål
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
OM10576SE.book Page 262 Tuesday, April 3, 2018 11:12 AM

2634-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen.
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• När den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is (Avimning av vindrutan: sid. 453)
• Om kamerasensorn är blockerad, t.ex. när motorhuven är öppen eller en
dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet har återgått till normalt
tillstånd, kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer reparera bilen omedelbart.
n Om VSC stängs av
lOm VSC stängs av ( sid. 378) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
l Varningslampan PCS tänds och ”VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig.” visas på informationsdisplayen.
OM10576SE.book Page 263 Tuesday, April 3, 2018 11:12 AM

2644-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
LDA (Aktiv körfilsvarning)
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) körfälts-
markeringar.
: I förekommande fall
Sammanfattning av funktioner
