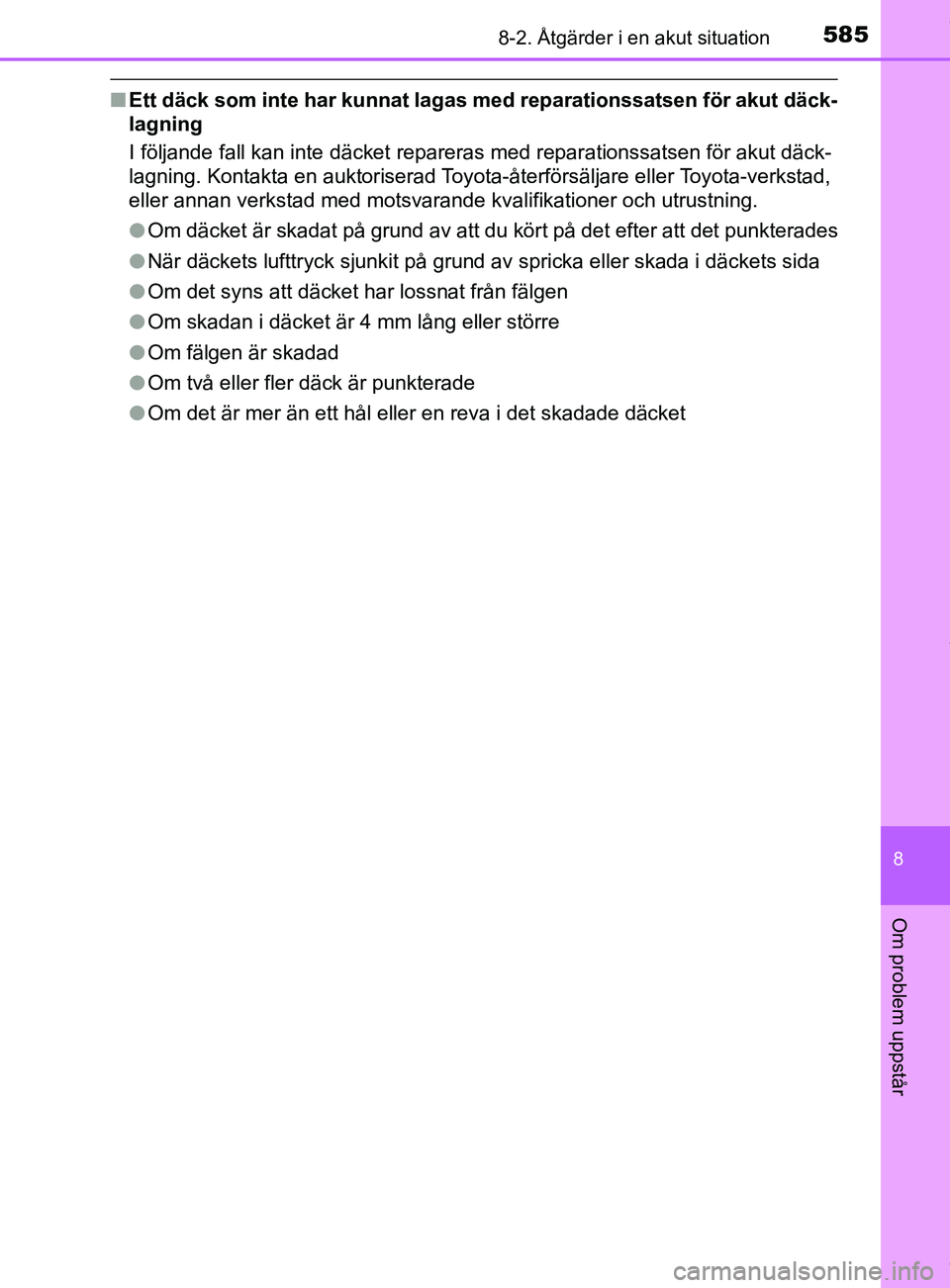

Page 585 of 680
5858-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
nEtt däck som inte har kunnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med reparationssatsen för akut däck-
lagning. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
l Om däcket är skadat på grund av att du kört på det efter att det punkterades
l När däckets lufttryck sjunkit på grund av spricka eller skada i däckets sida
l Om det syns att däcket har lossnat från fälgen
l Om skadan i däcket är 4 mm lång eller större
l Om fälgen är skadad
l Om två eller fler däck är punkterade
l Om det är mer än ett hål eller en reva i det skadade däcket
OM10576SE.book Page 585 Tuesday, April 3, 2018 11:12 AM

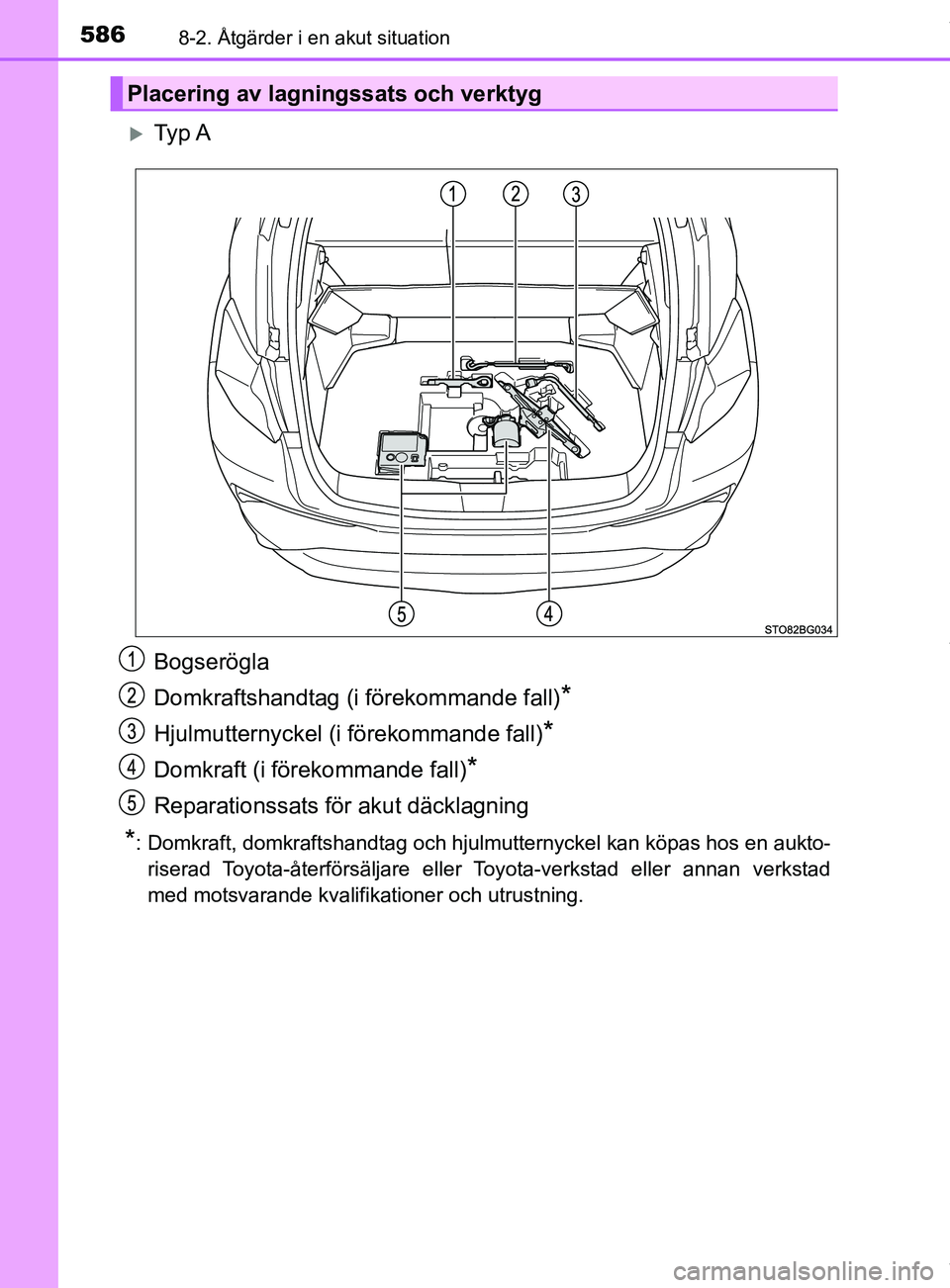

Page 586 of 680
5868-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Ty p A
Bogserögla
Domkraftshandtag (i förekommande fall)
*
Hjulmutternyckel (i förekommande fall)*
Domkraft (i förekommande fall)*
Reparationssats för akut däcklagning
*: Domkraft, domkraftshandtag och hjulmutternyckel kan köpas hos en aukto-riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Placering av lagningssats och verktyg
OM10576SE.book Page 586 Tuesday, April 3, 2018 11:12 AM

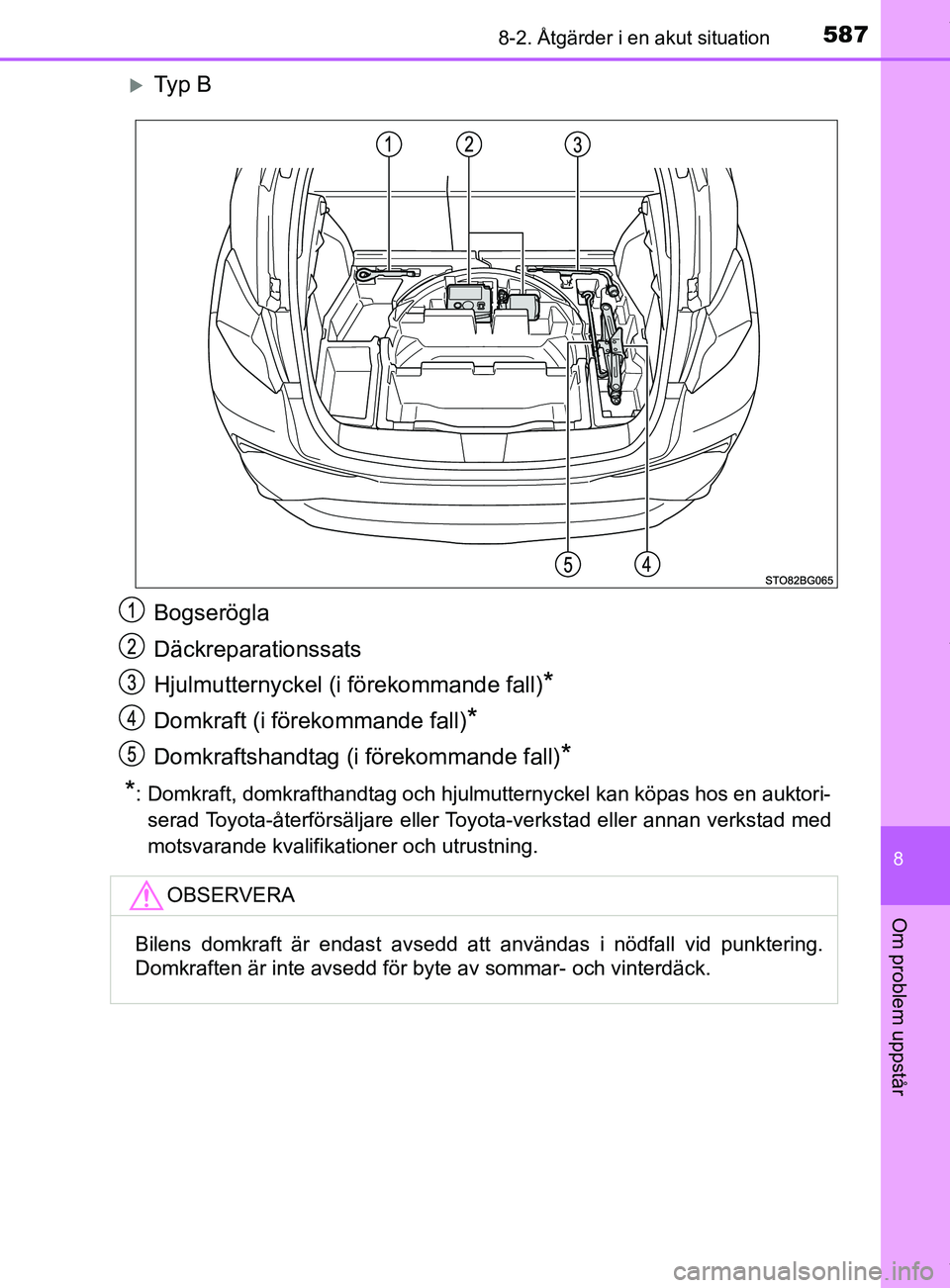

Page 587 of 680
5878-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Ty p B
Bogserögla
Däckreparationssats
Hjulmutternyckel (i förekommande fall)
*
Domkraft (i förekommande fall)*
Domkraftshandtag (i förekommande fall)*
*
: Domkraft, domkrafthandtag och hjulmutternyckel kan köpas hos en auktori- serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM10576SE.book Page 587 Tuesday, April 3, 2018 11:12 AM

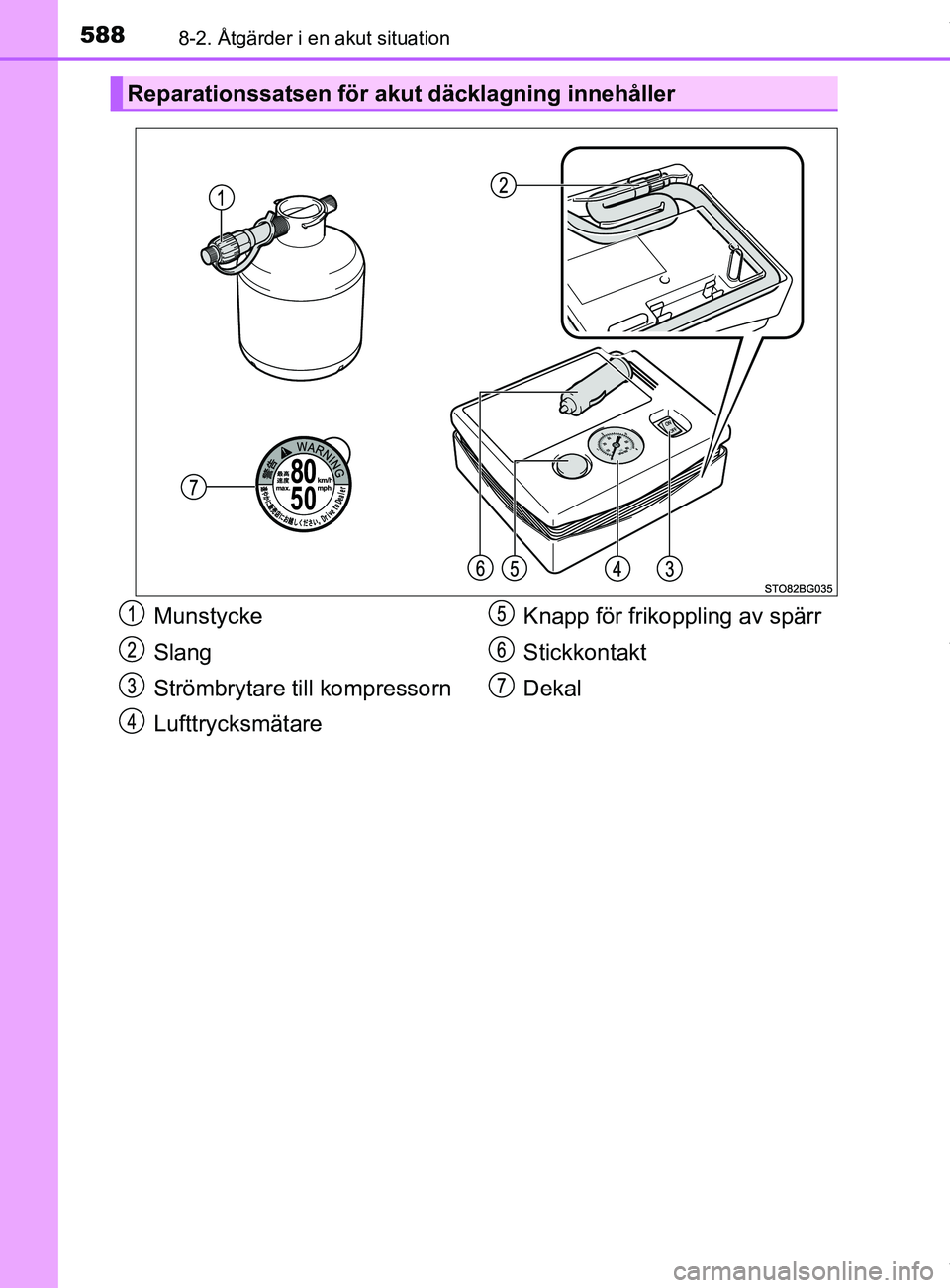

Page 588 of 680
5888-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Reparationssatsen för akut däcklagning innehåller
Munstycke
Slang
Strömbrytare till kompressorn
LufttrycksmätareKnapp för frikoppling av spärr
Stickkontakt
Dekal
OM10576SE.book Page 588 Tuesday, April 3, 2018 11:12 AM

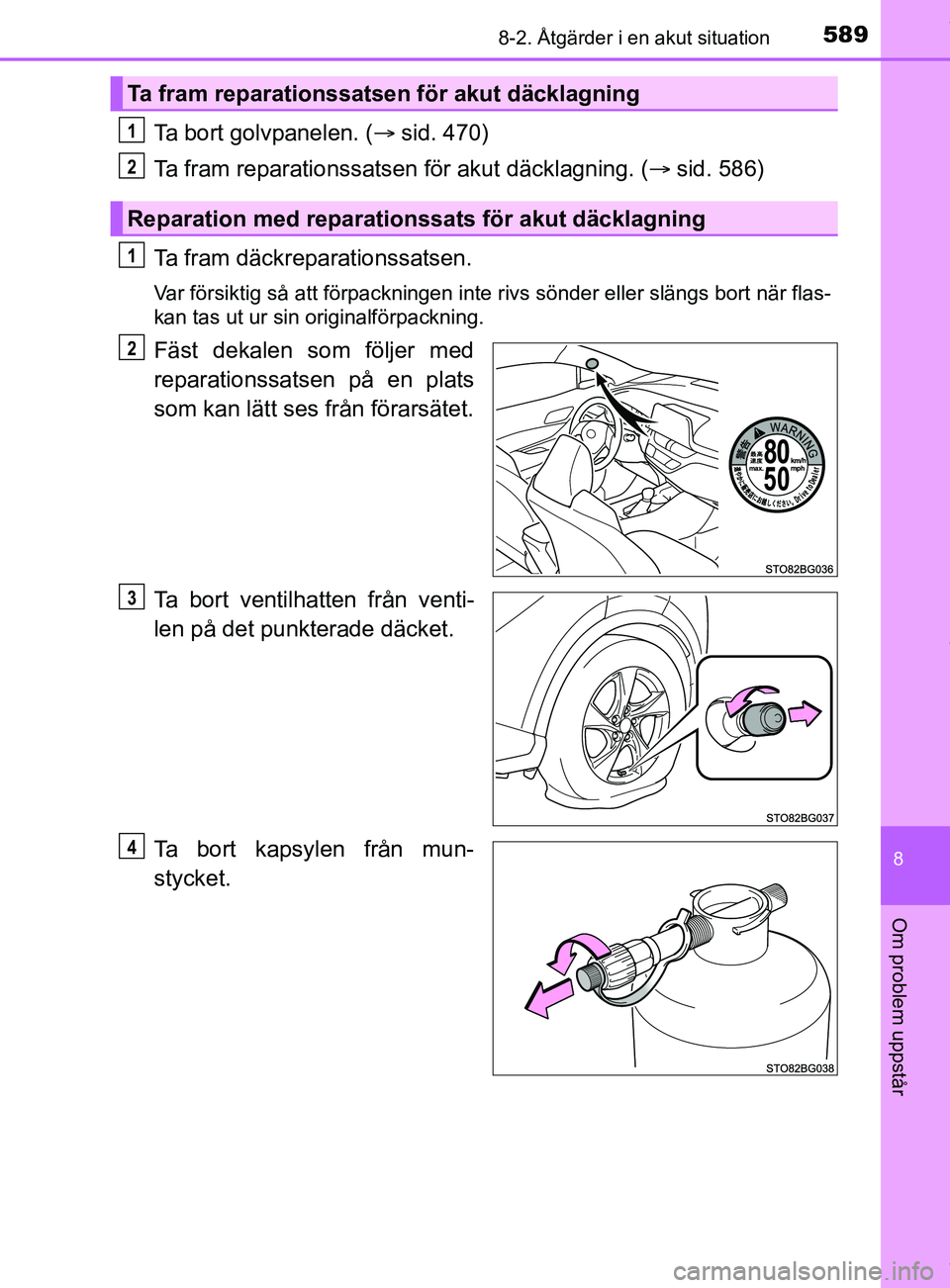

Page 589 of 680
5898-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Ta bort golvpanelen. (sid. 470)
Ta fram reparationssatsen för akut däcklagning. ( sid. 586)
Ta fram däckreparationssatsen.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när flas-
kan tas ut ur sin originalförpackning.
Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort kapsylen från mun-
stycket.
Ta fram reparationssatsen för akut däcklagning
Reparation med reparation ssats för akut däcklagning
1
2
1
2
3
4
OM10576SE.book Page 589 Tuesday, April 3, 2018 11:12 AM

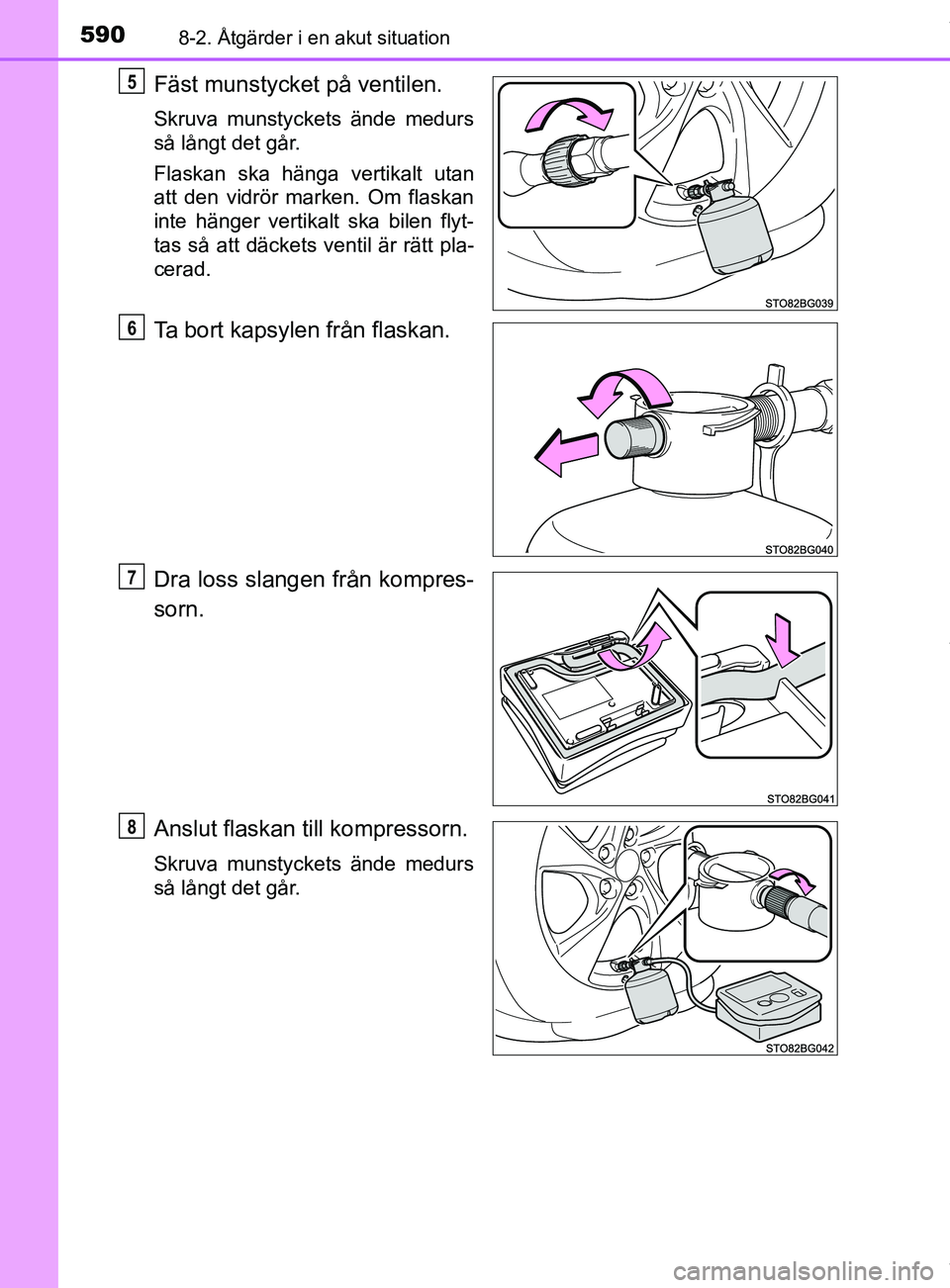

Page 590 of 680
5908-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan
att den vidrör marken. Om flaskan
inte hänger vertikalt ska bilen flyt-
tas så att däckets ventil är rätt pla-
cerad.
Ta bort kapsylen från flaskan.
Dra loss slangen från kompres-
sorn.
Anslut flaskan till kompressorn.
Skruva munstyckets ände medurs
så långt det går.
5
6
7
8
OM10576SE.book Page 590 Tuesday, April 3, 2018 11:12 AM

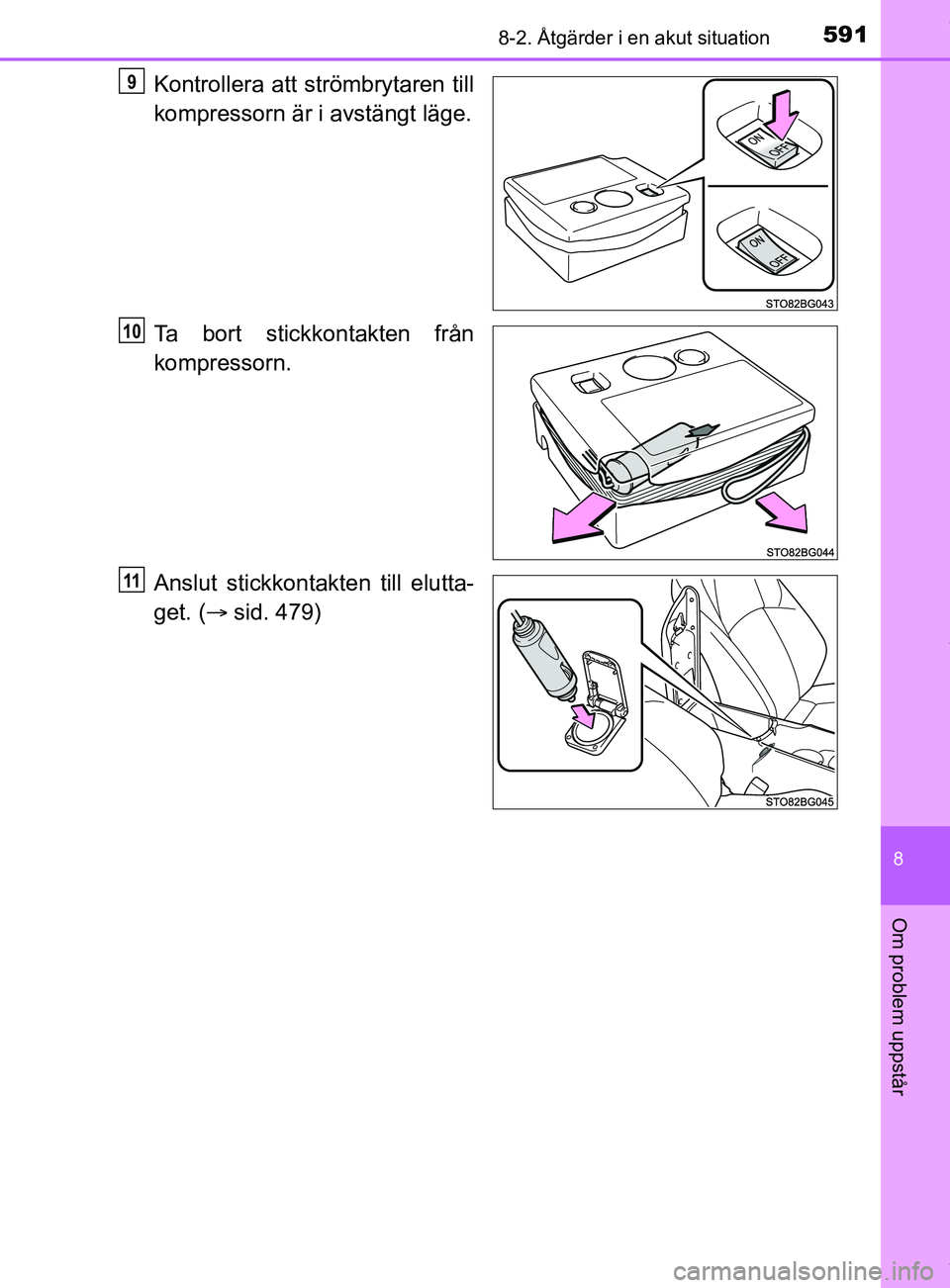

Page 591 of 680
5918-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort stickkontakten från
kompressorn.
Anslut stickkontakten till elutta-
get. ( sid. 479)9
10
11
OM10576SE.book Page 591 Tuesday, April 3, 2018 11:12 AM

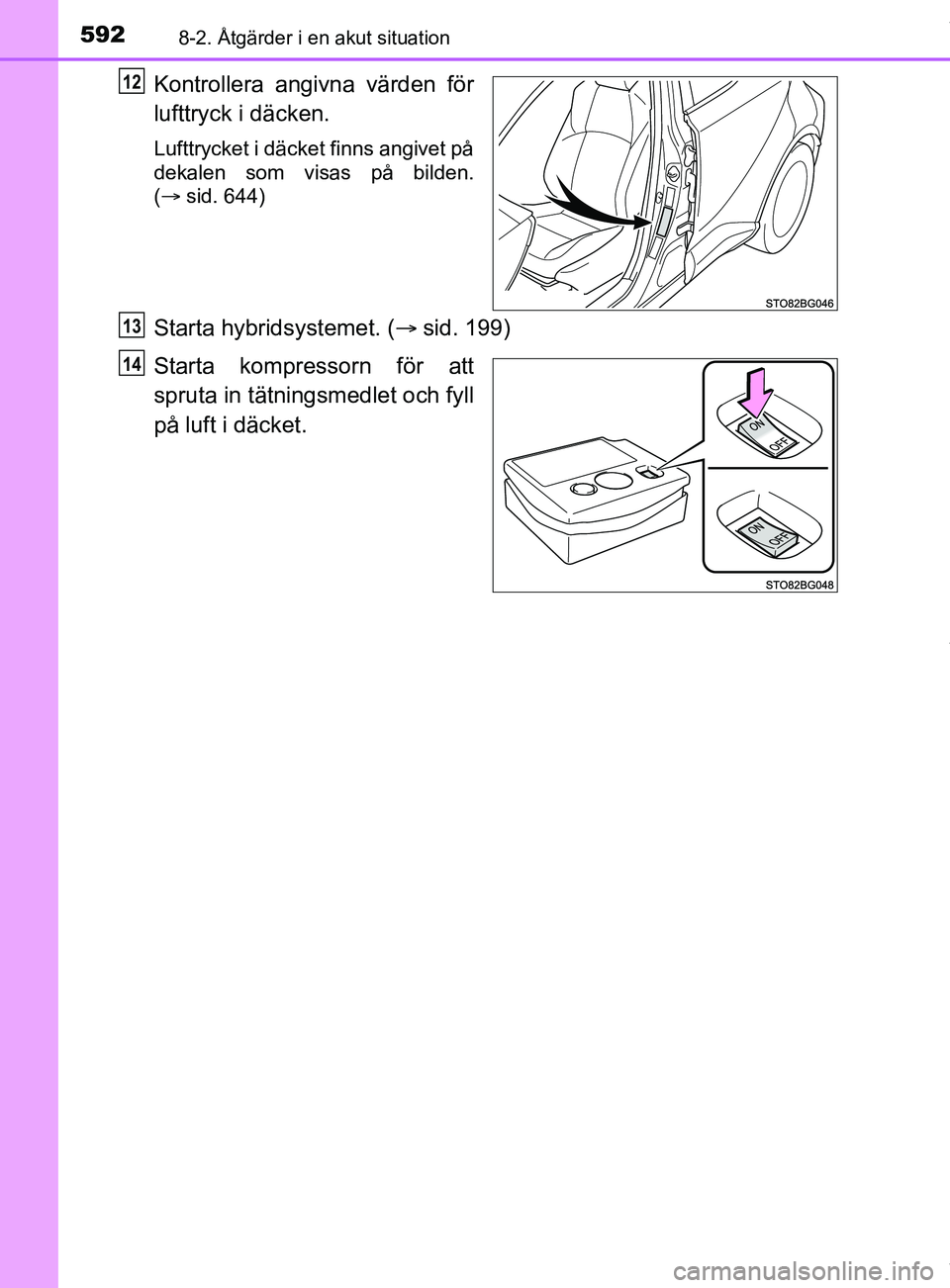

Page 592 of 680
5928-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Kontrollera angivna värden för
lufttryck i däcken.
Lufttrycket i däcket finns angivet på
dekalen som visas på bilden.
( sid. 644)
Starta hybridsystemet. ( sid. 199)
Starta kompressorn för att
spruta in tätningsmedlet och fyll
på luft i däcket.
12
13
14
OM10576SE.book Page 592 Tuesday, April 3, 2018 11:12 AM
