2018 TOYOTA C-HR Bruksanvisningar (in Swedish)

6419-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: ”API SERVICE SN”
innebär oljans kvalitet enligt Ame-
rican Petroleum Institute (API).
Mellersta del: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddan-
de egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Commit-
tee) visas på behållarens framsida.
OM10576SE.book Page 641 Tuesday, April 3, 2018 11:12 AM

6429-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Kylsystem
Volym*
Bensin-
motor5,4 liter
Drivenhet1,4 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Likvärdig etylenglykolbaserad kylarvätska som inte innehåller silikat, amin, nitrit, eller
borat med Hybrid Organic Acid-teknik med
lång livslängd.
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-CY9
Elektrodavstånd0,9 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM10576SE.book Page 642 Tuesday, April 3, 2018 11:12 AM

6439-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Elektriskt system (12-voltsbatteri)
Batteri
Elektrolytens densitet
vid 20 °C:
Elektrolytens densitet
vid 20 °C: 12,0 V eller högre
Om spänningen är lägre än standardvär-
det ska batteriet laddas upp. (Spänning
som mäts 20 minuter efter att motorn
stängts av och all belysning släckt.)
1,25 eller högre
Om elektrolytens densitet är lägre än
standardvärdet ska batteriet laddas upp.
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Växellåda
Oljevolym*3,6 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM10576SE.book Page 643 Tuesday, April 3, 2018 11:12 AM

6449-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
*: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 300 N ochhybridsystemet är igång.
16-tumsdäck

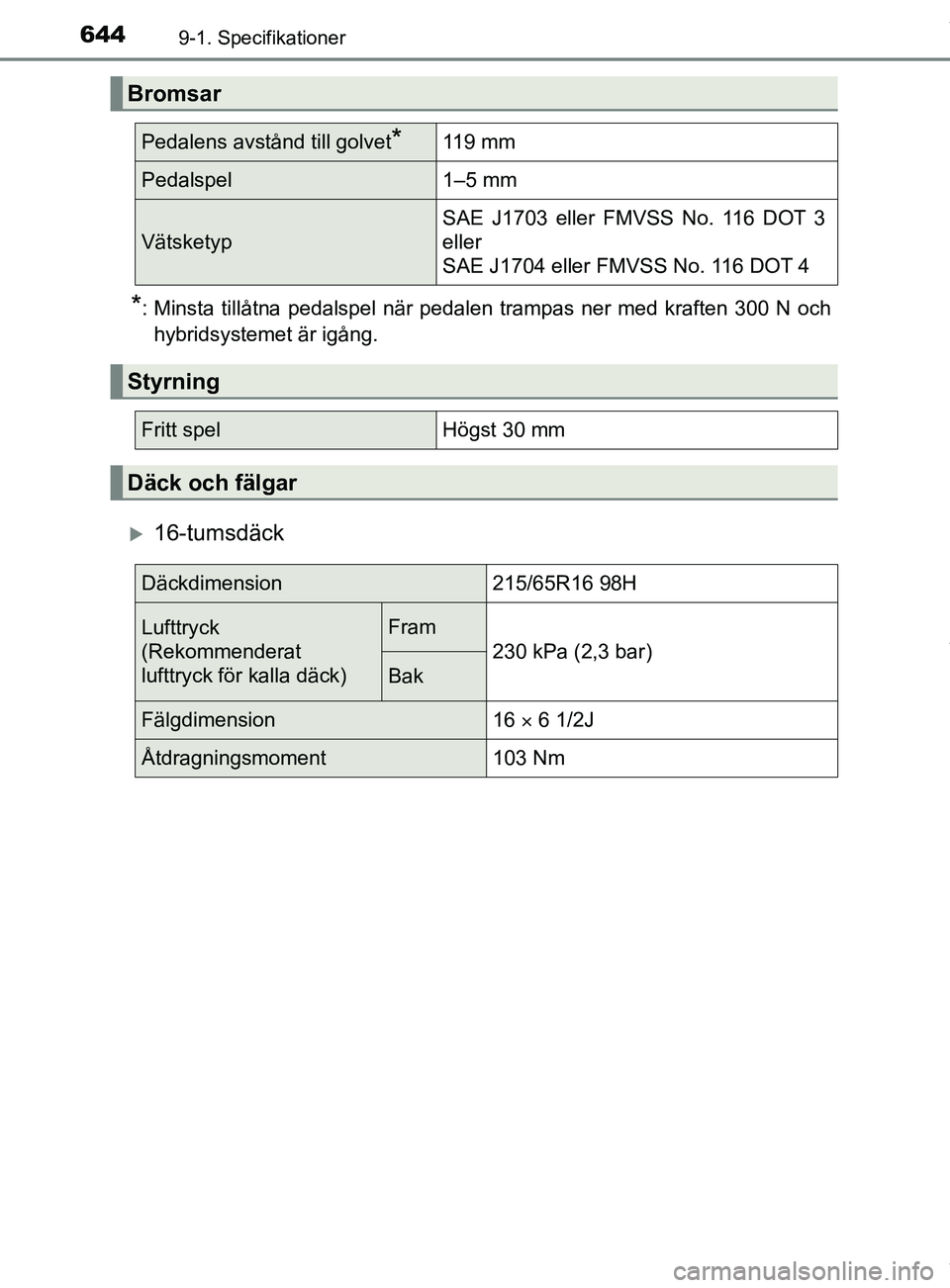

Bromsar
Pedalens avstånd till golvet*119 mm
Pedalspel 1–5 mm
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3
eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrning
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension215/65R16 98H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension16 
6 1/2J
Åtdragningsmoment103 Nm
OM10576SE.book Page 644 Tuesday, April 3, 2018 11:12 AM

6459-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer

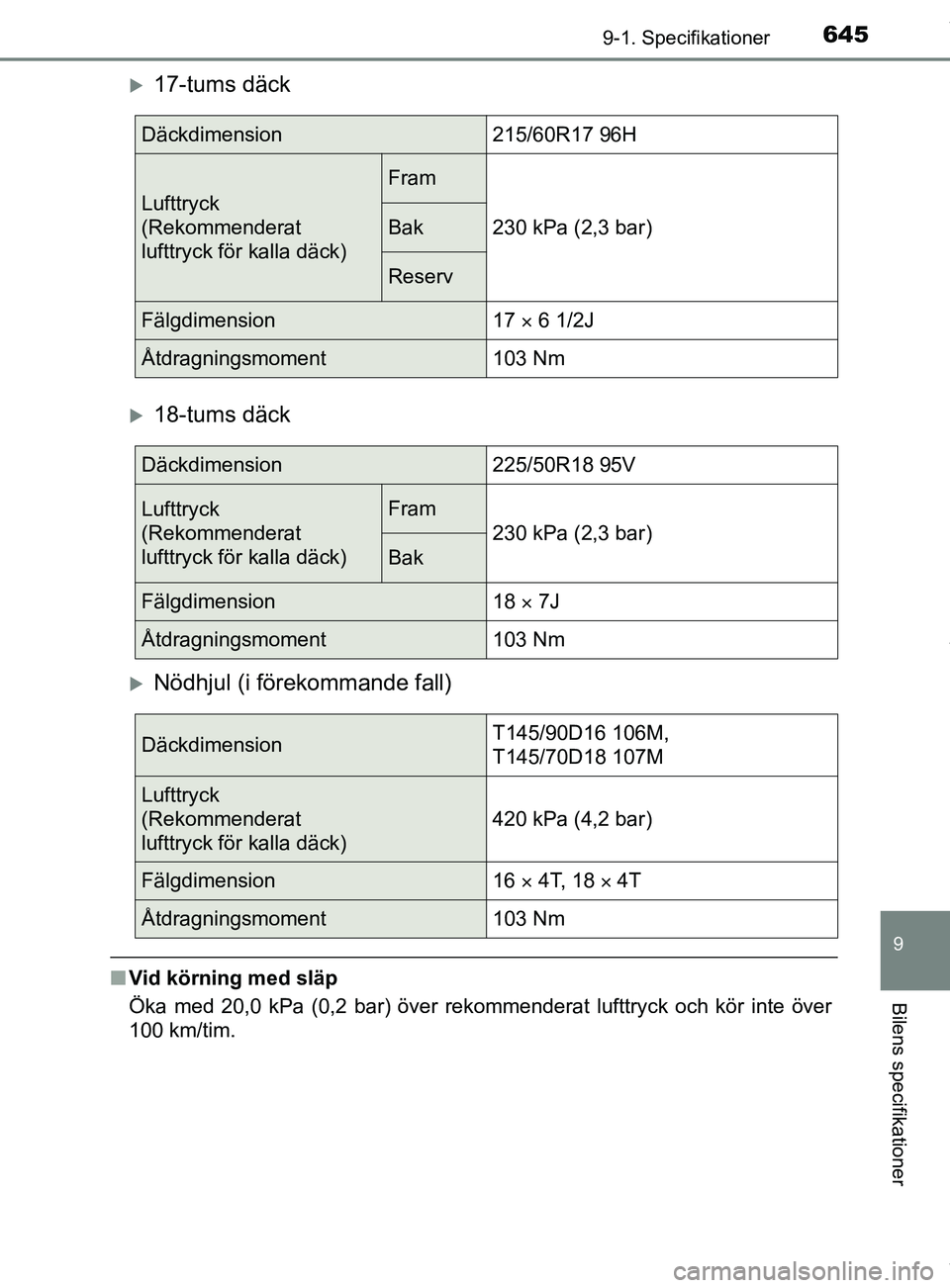

17-tums däck
18-tums däck
Nödhjul (i förekommande fall)
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
Däckdimension215/60R17 96H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Fram
230 kPa (2,3 bar)Bak
Reserv
Fälgdimension17  6 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/50R18 95V
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram
230 kPa (2,3 bar)
Bak
Fälgdimension18  7J
Åtdragningsmoment103 Nm
DäckdimensionT145/90D16 106M,
T145/70D18 107M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension16  4T, 18  4T
Åtdragningsmoment103 Nm
OM10576SE.book Page 645 Tuesday, April 3, 2018 11:12 AM

6469-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE

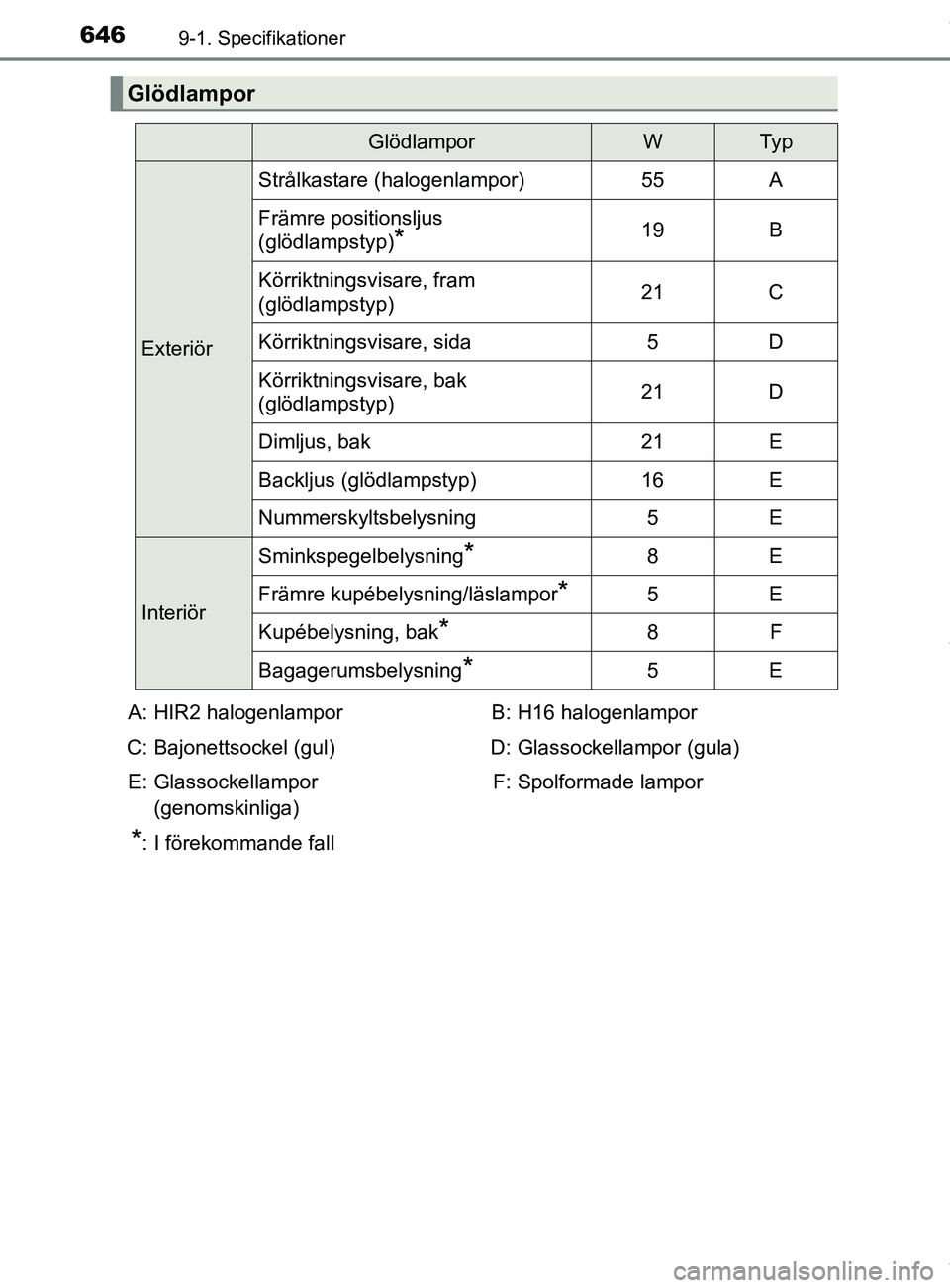

Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare (halogenlampor)55A
Främre positionsljus
(glödlampstyp)
*19B
Körriktningsvisare, fram
(glödlampstyp)21C
Körriktningsvisare, sida5D
Körriktningsvisare, bak
(glödlampstyp)21D
Dimljus, bak21E
Backljus (glödlampstyp)16E
Nummerskyltsbelysning5E
Interiör
Sminkspegelbelysning*8E
Främre kupébelysning/läslampor*5E
Kupébelysning, bak*8F
Bagagerumsbelysning*5E
A: HIR2 halogenlampor
C: Bajonettsockel (gul)
E: Glassockellampor (genomskinliga)
*: I förekommande fall B: H16 halogenlampor
D: Glassockellampor (gula)
F: Spolformade lampor
OM10576SE.book Page 646 Tuesday, April 3, 2018 11:12 AM

6479-1. Specifikationer
9
Bilens specifikationer
C-HR_HV_OM_Europe_OM10576SE

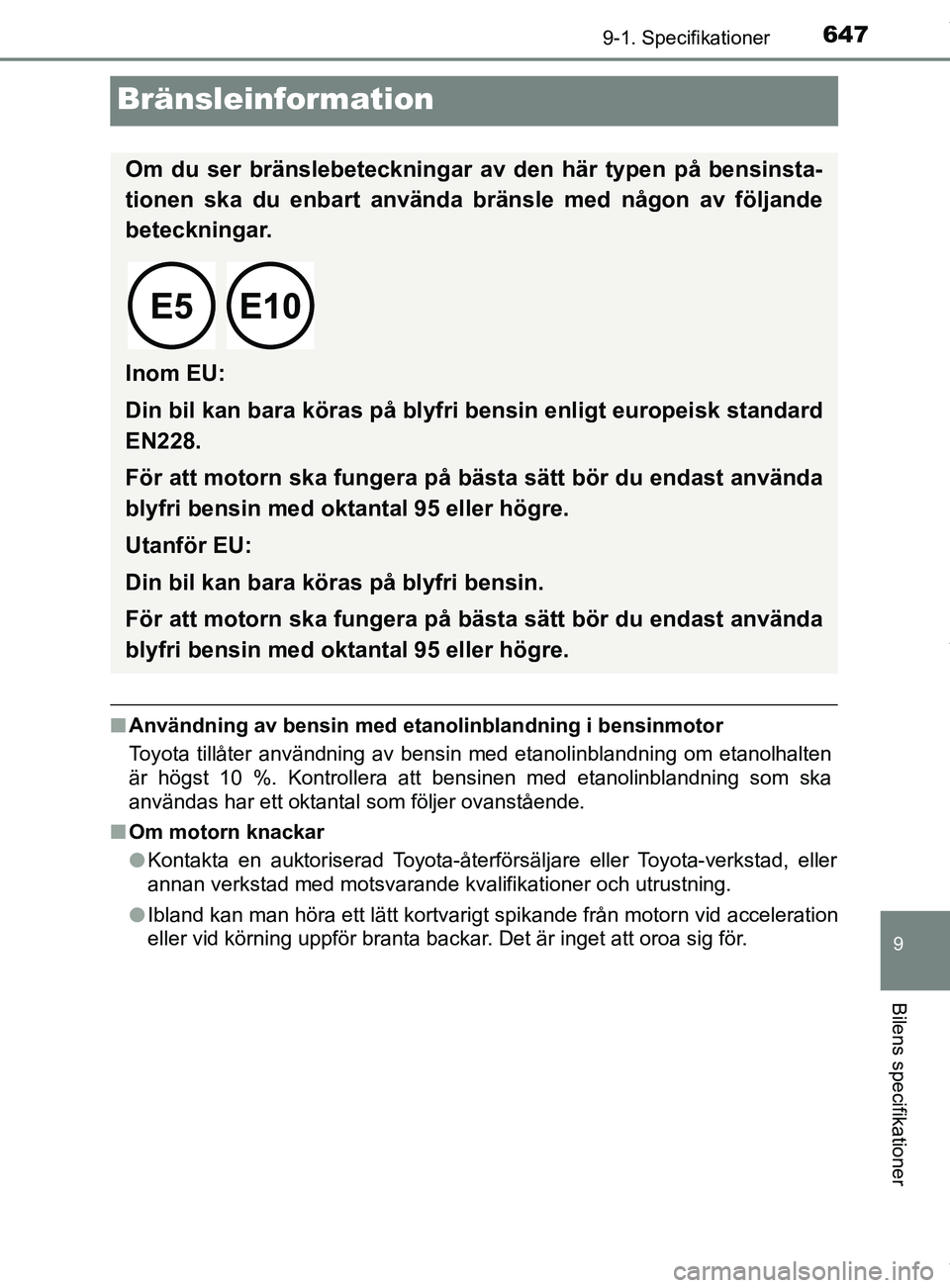

Bränsleinformation
nAnvändning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
n Om motorn knackar
lKontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Om du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med någon av följande
beteckningar.

Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM10576SE.book Page 647 Tuesday, April 3, 2018 11:12 AM

6489-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
Om bränslekvalitet
l Använd inte fel bränsle. Om fel bränsle används kan motorn skadas.
l Bensin med metalliska tillsatser får inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller avgassystemet.
l Tillför inte bränsletillsatser med metalliska tillsatser som saluförs på efter-
marknaden.
l Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning om du är tveksam.
l Använd inte bensin med etanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med metanolinblandning kan orsaka skador på
motorn eller haveri.
OM10576SE.book Page 648 Tuesday, April 3, 2018 11:12 AM
