Page 545 of 680
5457-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
nKörriktningsvisare, fram (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10576SE.book Page 545 Tuesday, April 3, 2018 11:12 AM
Page 546 of 680
5467-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn
Körriktningsvisare, bak (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Ta bort de 2 skruvarna. Dra
lampenheten mot bilens
bakre del för att ta loss den.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, fö lj och i motsatt ordnings-
följd.
1
2
3
4
534
OM10576SE.book Page 546 Tuesday, April 3, 2018 11:12 AM
Page 547 of 680
5477-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

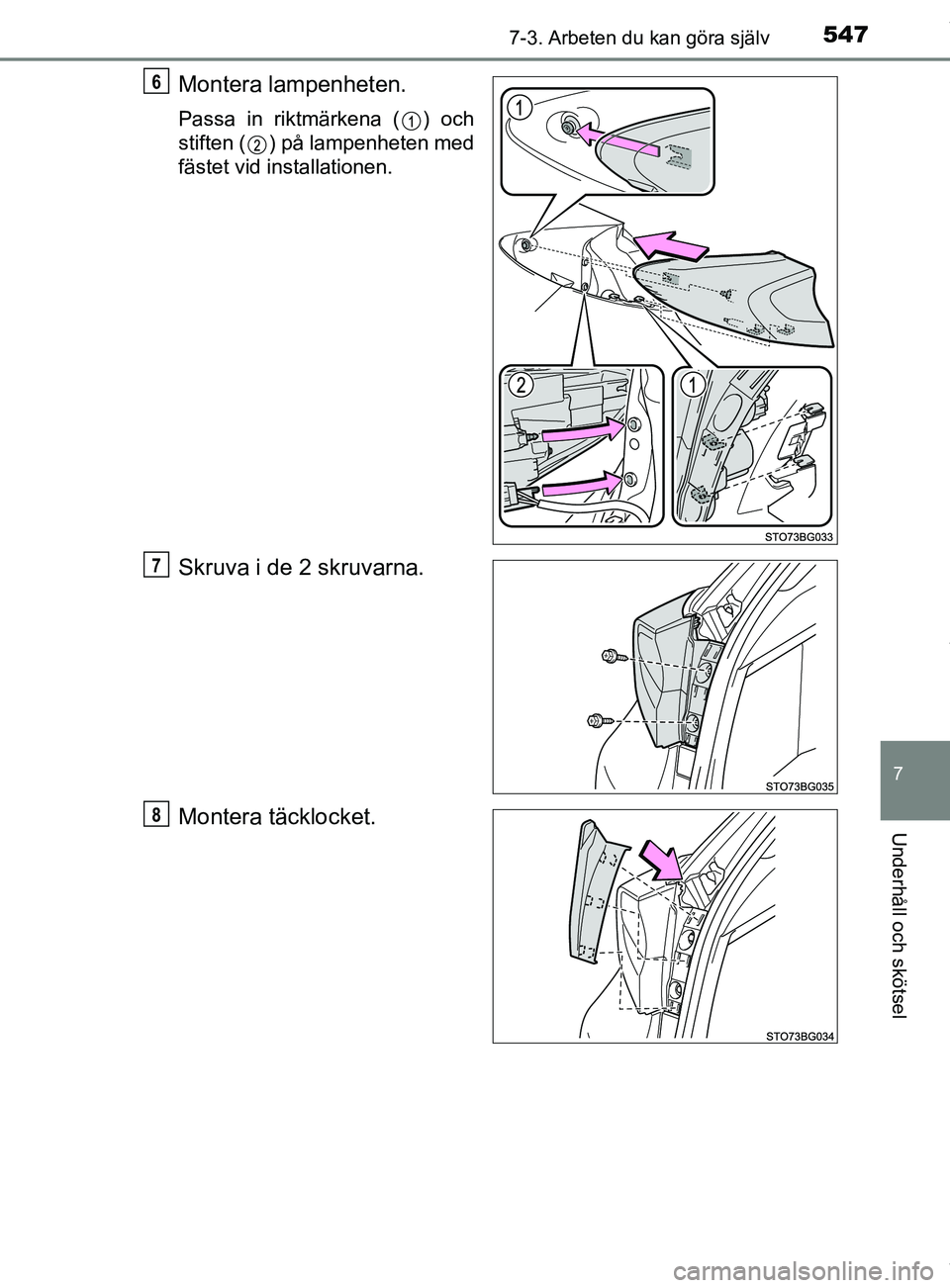

Montera lampenheten.
Passa in riktmärkena ( ) och
stiften ( ) på lampenheten med
fästet vid installationen.
Skruva i de 2 skruvarna.
Montera täcklocket.
6
7
8
OM10576SE.book Page 547 Tuesday, April 3, 2018 11:12 AM
Page 548 of 680
5487-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

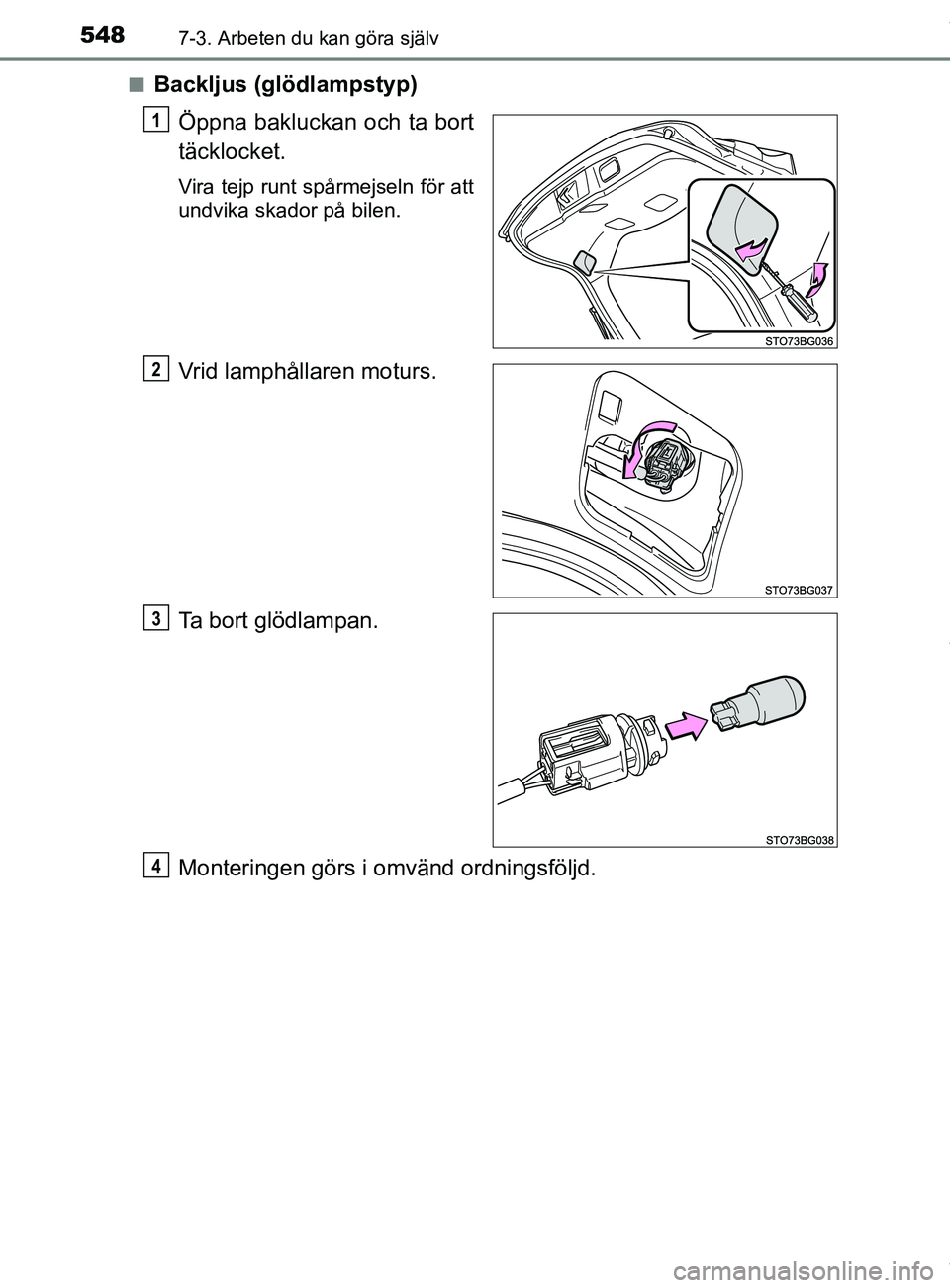

Backljus (glödlampstyp)
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10576SE.book Page 548 Tuesday, April 3, 2018 11:12 AM
Page 549 of 680
5497-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

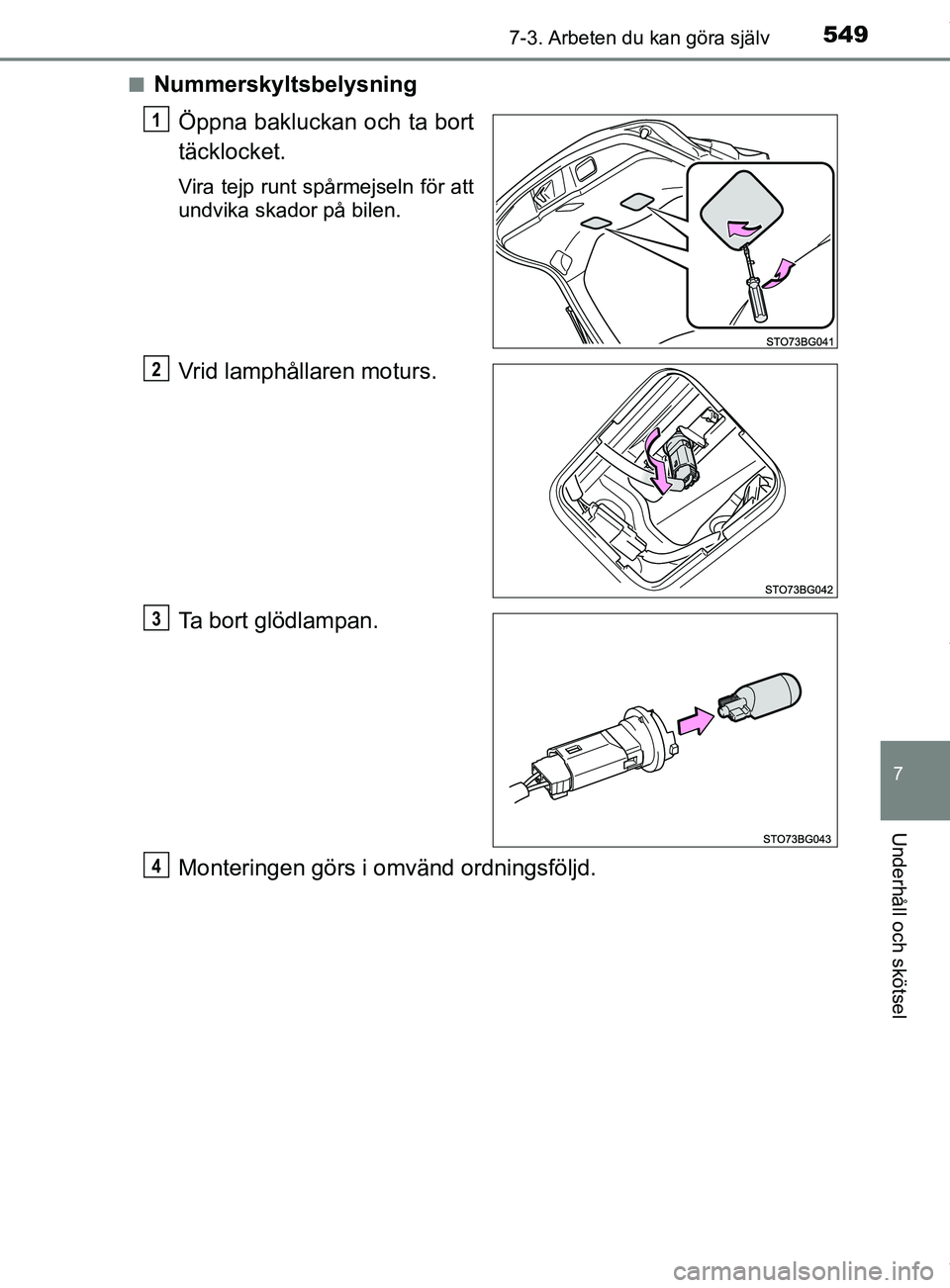

nNummerskyltsbelysningÖppna bakluckan och ta bort
täcklocket.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
4
OM10576SE.book Page 549 Tuesday, April 3, 2018 11:12 AM
Page 550 of 680
5507-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

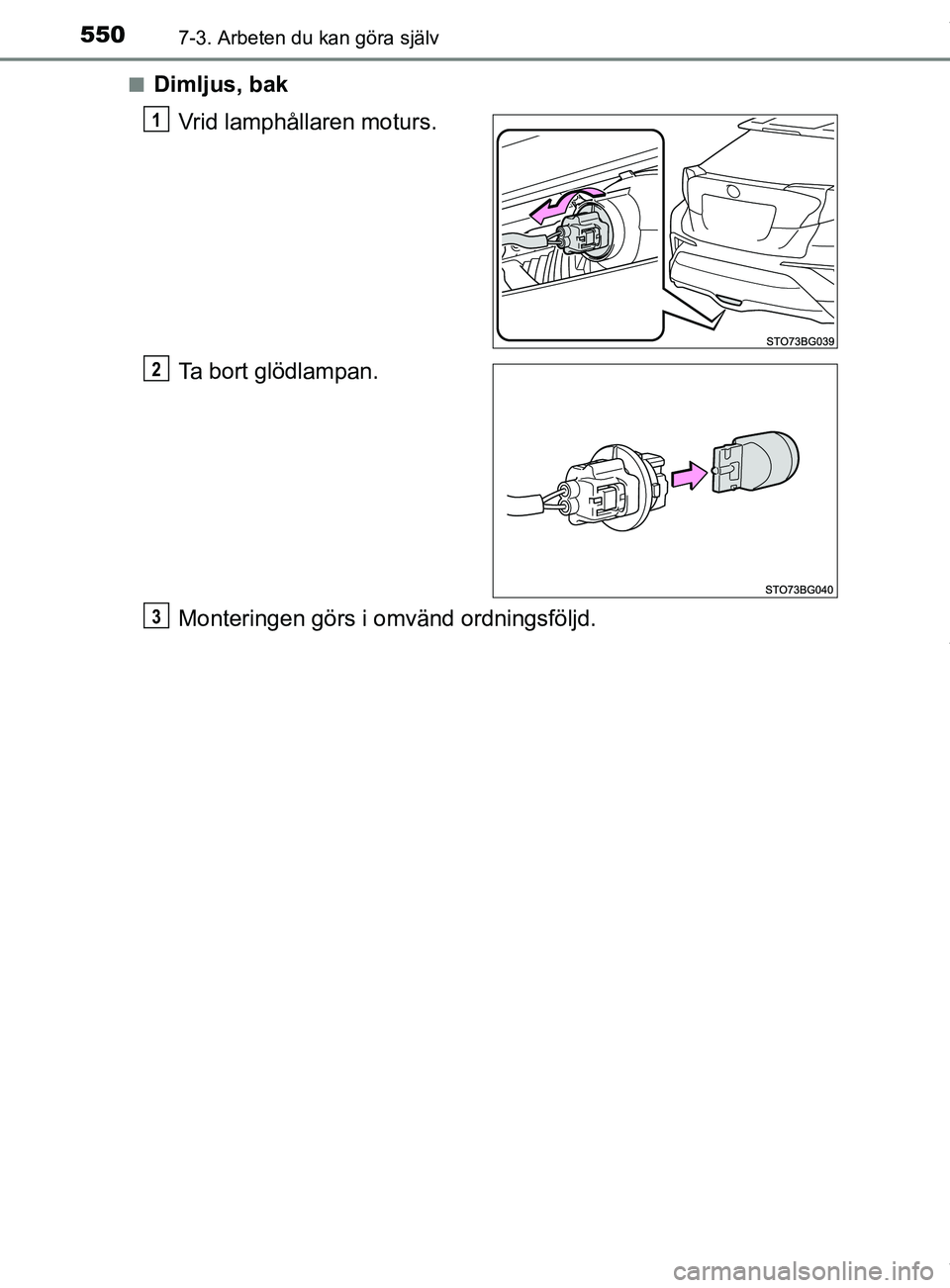

Dimljus, bak
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10576SE.book Page 550 Tuesday, April 3, 2018 11:12 AM
Page 551 of 680
5517-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

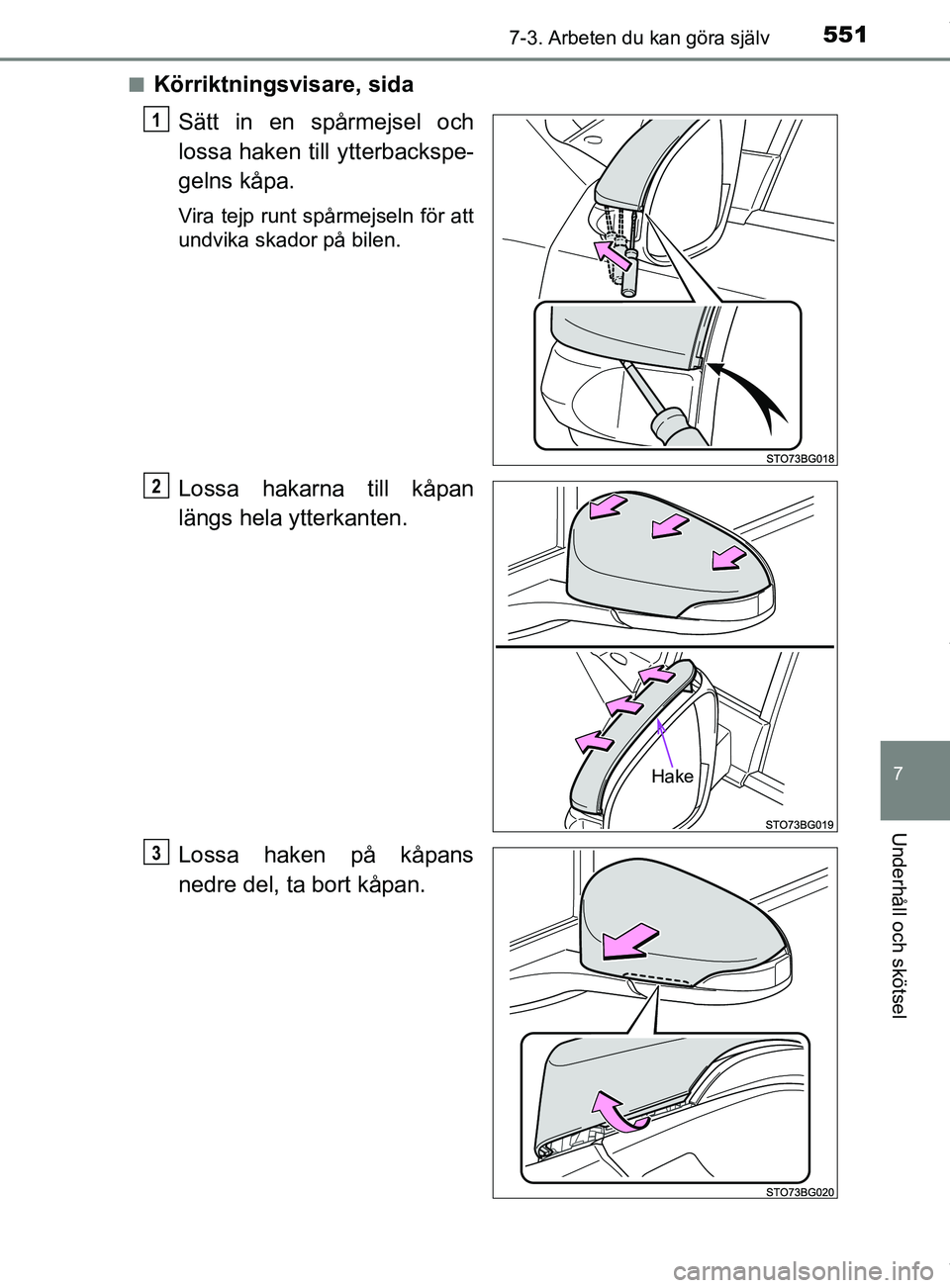

nKörriktningsvisare, sidaSätt in en spårmejsel och
lossa haken till ytterbackspe-
gelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan
längs hela ytterkanten.
Lossa haken på kåpans
nedre del, ta bort kåpan.
1
Hake
2
3
OM10576SE.book Page 551 Tuesday, April 3, 2018 11:12 AM
Page 552 of 680
5527-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

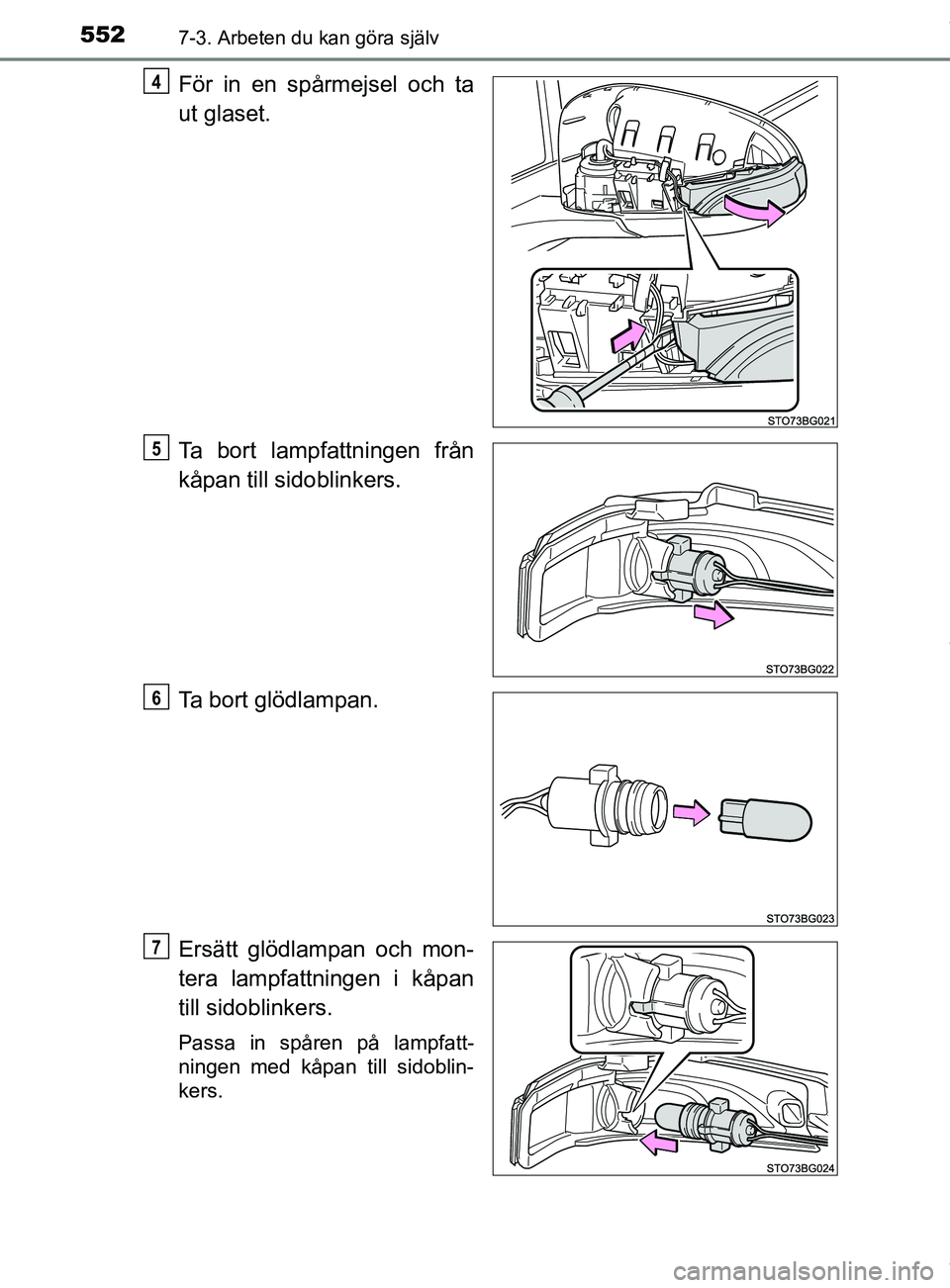

För in en spårmejsel och ta
ut glaset.
Ta bort lampfattningen från
kåpan till sidoblinkers.
Ta bort glödlampan.
Ersätt glödlampan och mon-
tera lampfattningen i kåpan
till sidoblinkers.
Passa in spåren på lampfatt-
ningen med kåpan till sidoblin-
kers.
4
5
6
7
OM10576SE.book Page 552 Tuesday, April 3, 2018 11:12 AM
