2018 TOYOTA C-HR Bruksanvisningar (in Swedish)

6098-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
4
5
6
7
OM10576SE.book Page 609 Tuesday, April 3, 2018 11:12 AM

6108-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Annars kan svåra skador kan uppstå:
• Utom modeller med 16-tums hjul: Bänd inte loss hjulsidan för hand. Var
försiktig när du hanterar hjulsidan så att du inte skadar dig.
• Modeller med 16-tums hjul: Om du fattar tag i navkapseln när du håller i hjulet kan den plötsligt lossna och du kan tappa hjulet. ( sid. 524)
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller
andra kroppsdelar i samband med hjulbyte kan det leda till brännska-
dor.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med den avsmalnande sidan inåt. ( sid. 523)
OM10576SE.book Page 610 Tuesday, April 3, 2018 11:12 AM

6118-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Ta bort smuts och skräp från
fälgens kontaktyta.
Om det finns skräp på hjulets kon-
taktyta kan hjulmuttrarna lossna
medan bilen är i rörelse så att hju-
let kan lossna och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika långt.
Om du ersätter en aluminium-
fälg med ett nödhjul ska du dra
åt hjulmuttrarna tills den
avsmalnande änden kommer i
lös kontakt med fälgen.
Om du ersätter en aluminium-
fälg med en aluminiumfälg ska
du dra åt hjulmuttrarna tills
brickorna kommer i kontakt
med fälgen.
Montera reservhjulet
1
2
Avsmalnande
Fälg
Bricka
Fälg
OM10576SE.book Page 611 Tuesday, April 3, 2018 11:12 AM

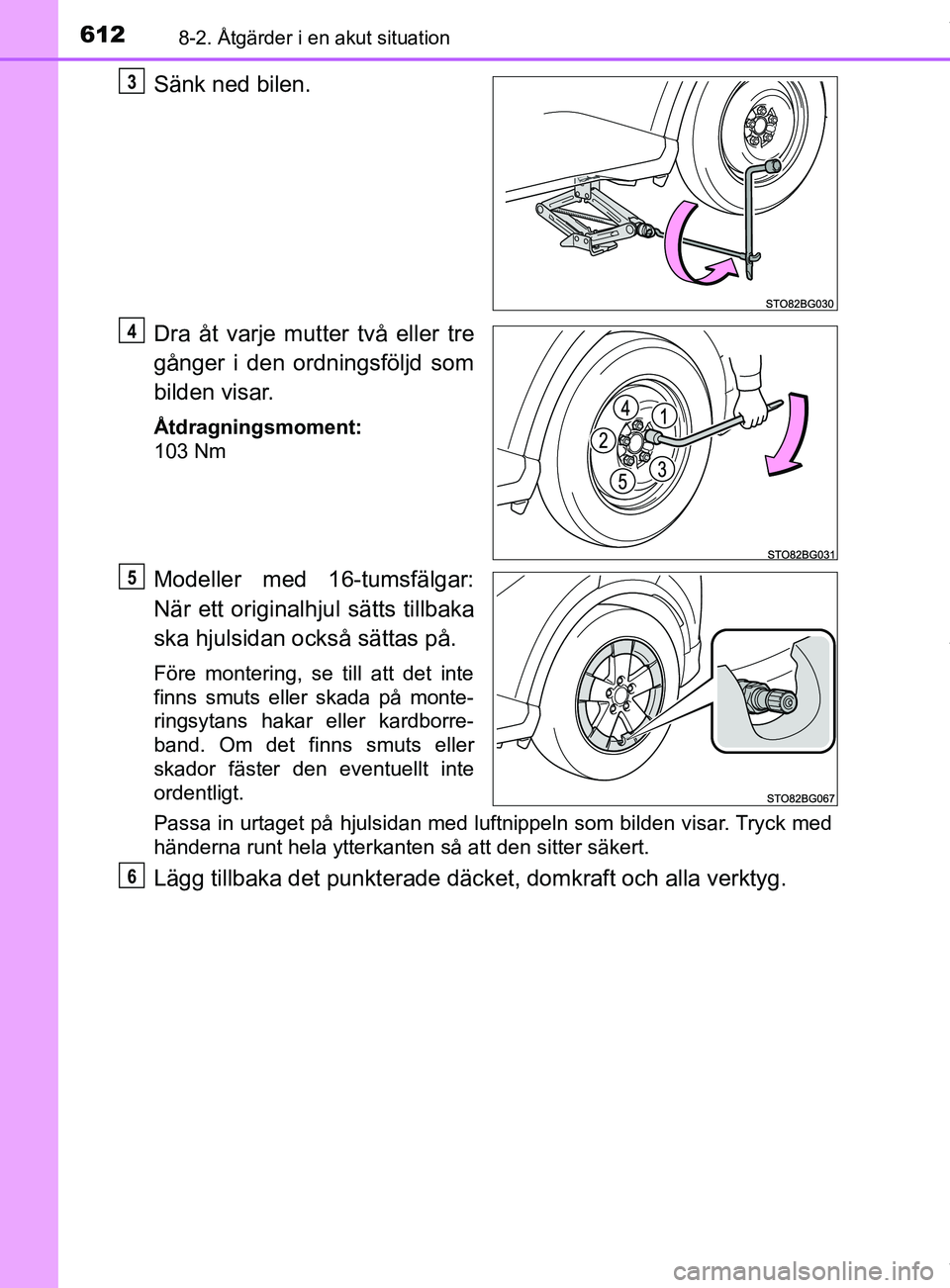

6128-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Modeller med 16-tumsfälgar:
När ett originalhjul sätts tillbaka
ska hjulsidan också sättas på.
Före montering, se till att det inte
finns smuts eller skada på monte-
ringsytans hakar eller kardborre-
band. Om det finns smuts eller
skador fäster den eventuellt inte
ordentligt.
Passa in urtaget på hjulsidan med luftnippeln som bilden visar. Tryck med
händerna runt hela ytterkanten så att den sitter säkert.
Lägg tillbaka det punkterade däcket, domkraft och alla verktyg.
3
4
5
6
OM10576SE.book Page 612 Tuesday, April 3, 2018 11:12 AM

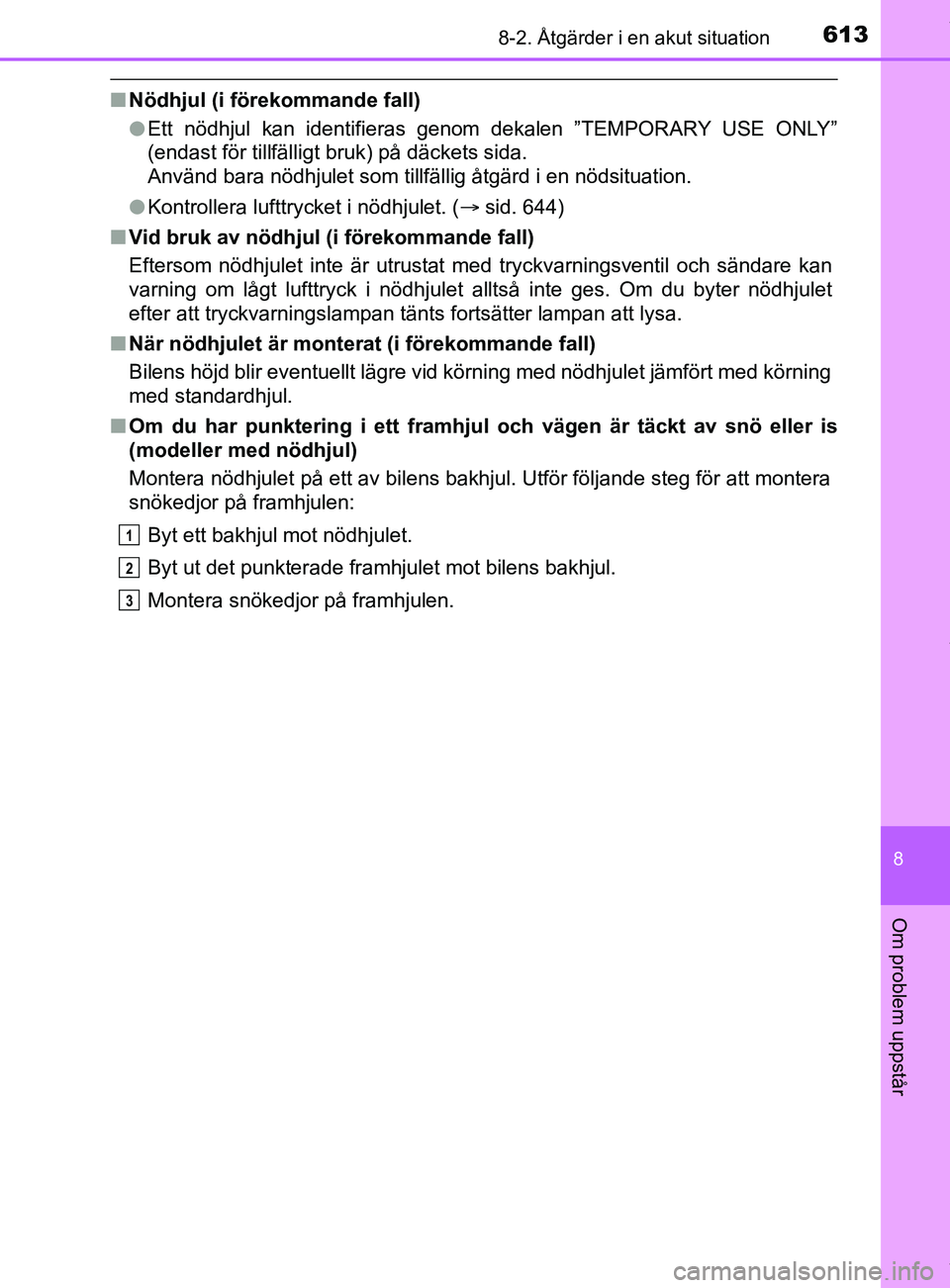

6138-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
nNödhjul (i förekommande fall)
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( sid. 644)
n Vid bruk av nödhjul (i förekommande fall)
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
n När nödhjulet är monterat (i förekommande fall)
Bilens höjd blir eventuellt lägre vid körning med nödhjulet jämfört med körning
med standardhjul.
n Om du har punktering i ett framhjul och vägen är täckt av snö eller is
(modeller med nödhjul)
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM10576SE.book Page 613 Tuesday, April 3, 2018 11:12 AM

6148-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Vid bruk av nödhjul (i förekommande fall)
l Kom ihåg att reservhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt reservhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt reservhjulet med ett reguljärt hjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
*: I förekommande fall
n Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
• VSC
• TRC
• EPS
• Automatiskt helljus
*
• PCS (Aktivt
krockskyddssystem)
*
• LDA (Aktiv körfilsvarning)*
• Aktiv farthållare med radar från 0 km/tim
*
• Farthållare*
• BSM (Dödavinkelvarnare)*
• Toyotas parkeringssensor*
• S-IPA (Intelligent parkeringsassistans)
• Backkamera
*
• Navigationssystem*
OM10576SE.book Page 614 Tuesday, April 3, 2018 11:12 AM

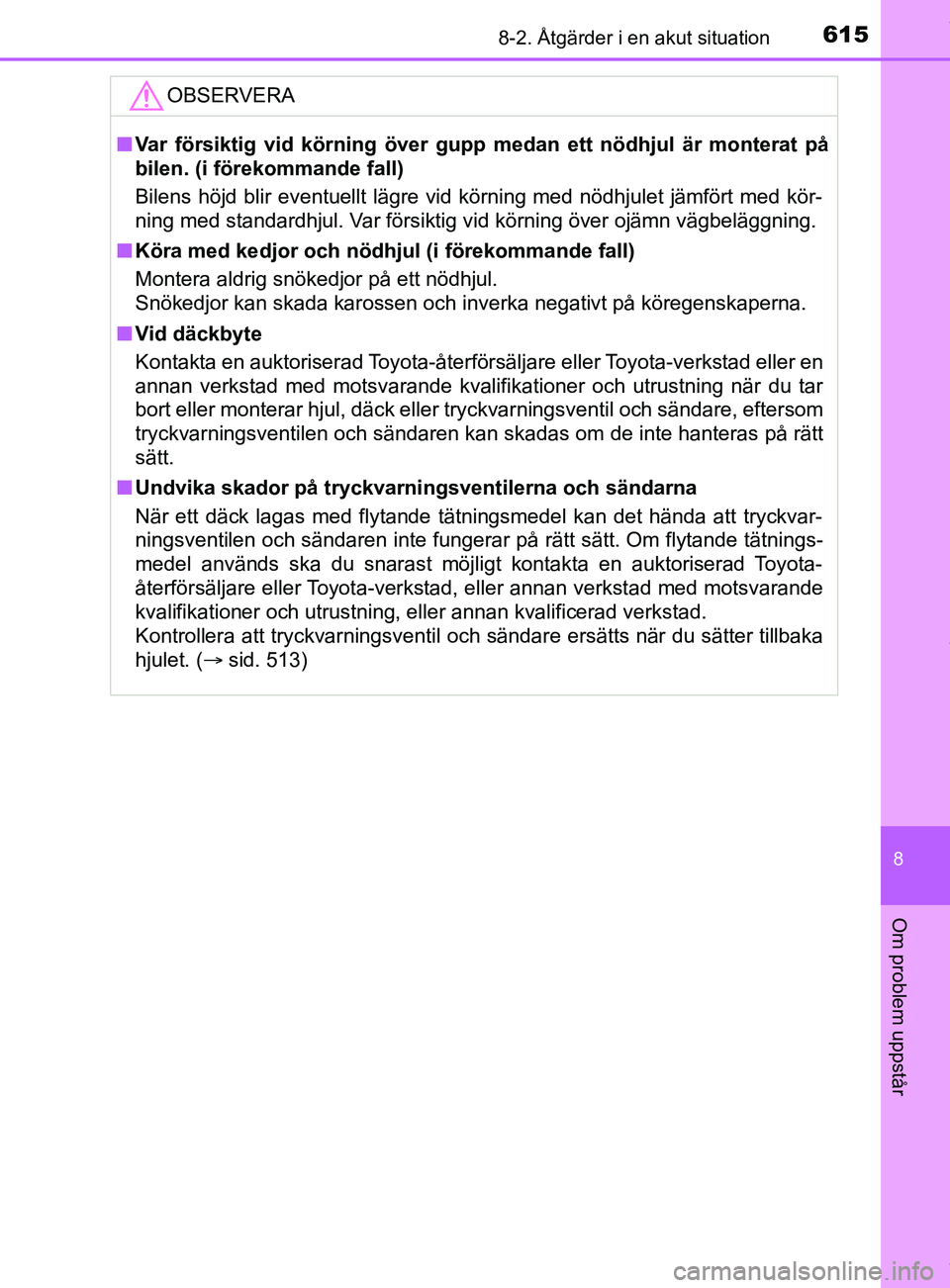

6158-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
OBSERVERA
nVar försiktig vid körning över gupp medan ett nödhjul är monterat på
bilen. (i förekommande fall)
Bilens höjd blir eventuellt lägre vid körning med nödhjulet jämfört med kör-
ning med standardhjul. Var försiktig vid körning över ojämn vägbeläggning.
n Köra med kedjor och nödhjul (i förekommande fall)
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
n Vid däckbyte
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifika tioner och utrustning när du tar
bort eller monterar hjul, däck eller tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan skadas om de inte hanteras på rätt
sätt.
n Undvika skador på tryckvarni ngsventilerna och sändarna
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad.
Kontrollera att tryckvarningsventil och sändare ersätts när du sätter tillbaka
hjulet. ( sid. 513)
OM10576SE.book Page 615 Tuesday, April 3, 2018 11:12 AM

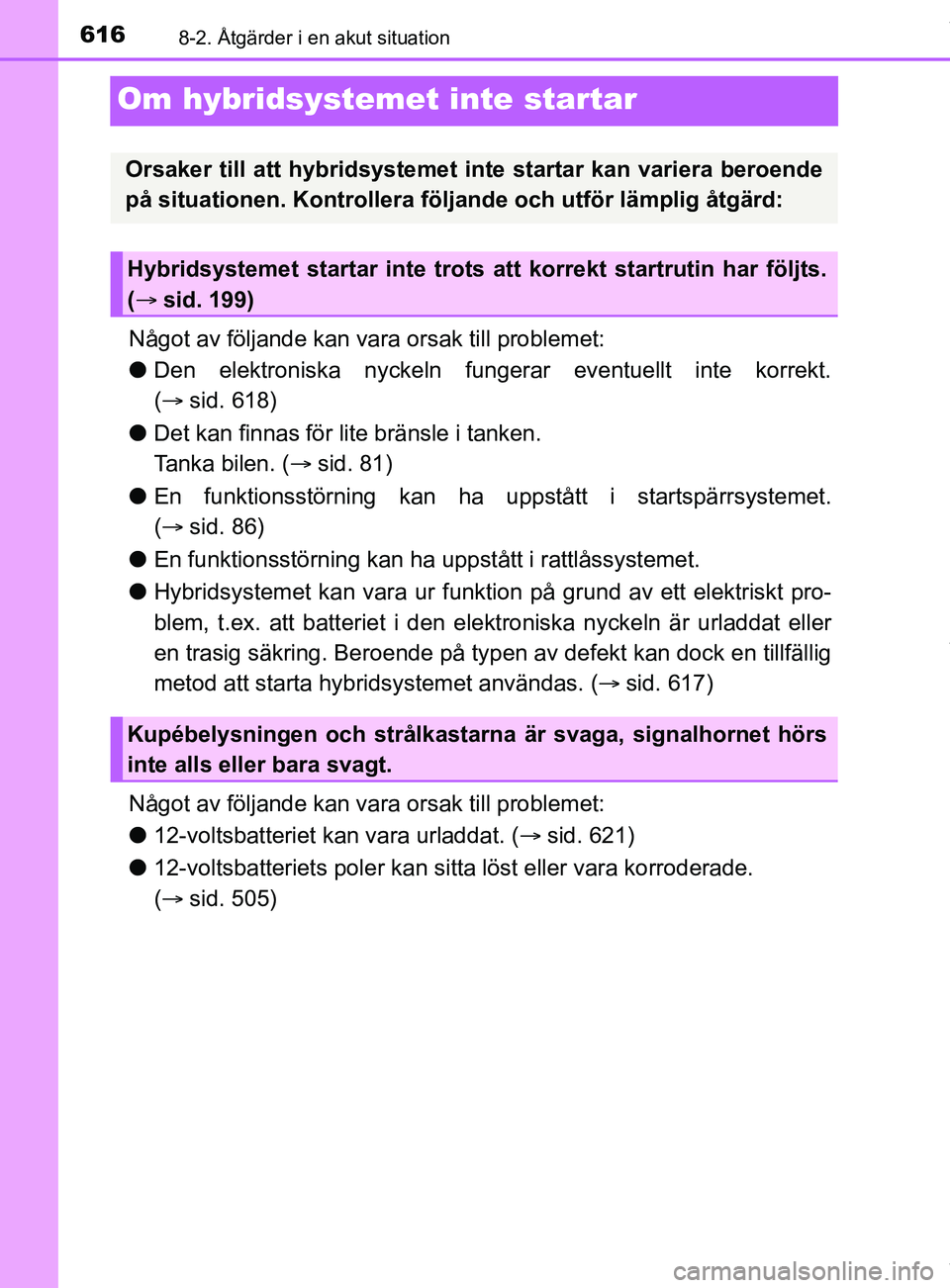

6168-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Om hybridsystemet inte startar
Något av följande kan vara orsak till problemet:
l Den elektroniska nyckeln fungerar eventuellt inte korrekt.
( sid. 618)
l Det kan finnas för lite bränsle i tanken.
Tanka bilen. ( sid. 81)
l En funktionsstörning kan ha u ppstått i startspärrsystemet.
(  sid. 86)
l En funktionsstörning kan ha uppstått i rattlåssystemet.
l Hybridsystemet kan vara ur funktion på grund av ett elektriskt pro-
blem, t.ex. att batteriet i den elek troniska nyckeln är urladdat eller
en trasig säkring. Be roende på typen av defekt kan dock en tillfällig
metod att starta hybridsystemet användas. ( sid. 617)
Något av följande kan va ra orsak till problemet:
l 12-voltsbatteriet kan vara urladdat. ( sid. 621)
l 12-voltsbatteriets poler kan sitta löst eller vara korroderade.
( sid. 505)
Orsaker till att hybridsystemet inte startar kan variera beroende
på situationen. Kontrollera följande och utför lämplig åtgärd:
Hybridsystemet startar inte trots att korrekt startrutin har följts.
( sid. 199)
Kupébelysningen och strålkastarna är svaga, signalhornet hörs
inte alls eller bara svagt.
OM10576SE.book Page 616 Tuesday, April 3, 2018 11:12 AM
