Page 497 of 680
4977-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

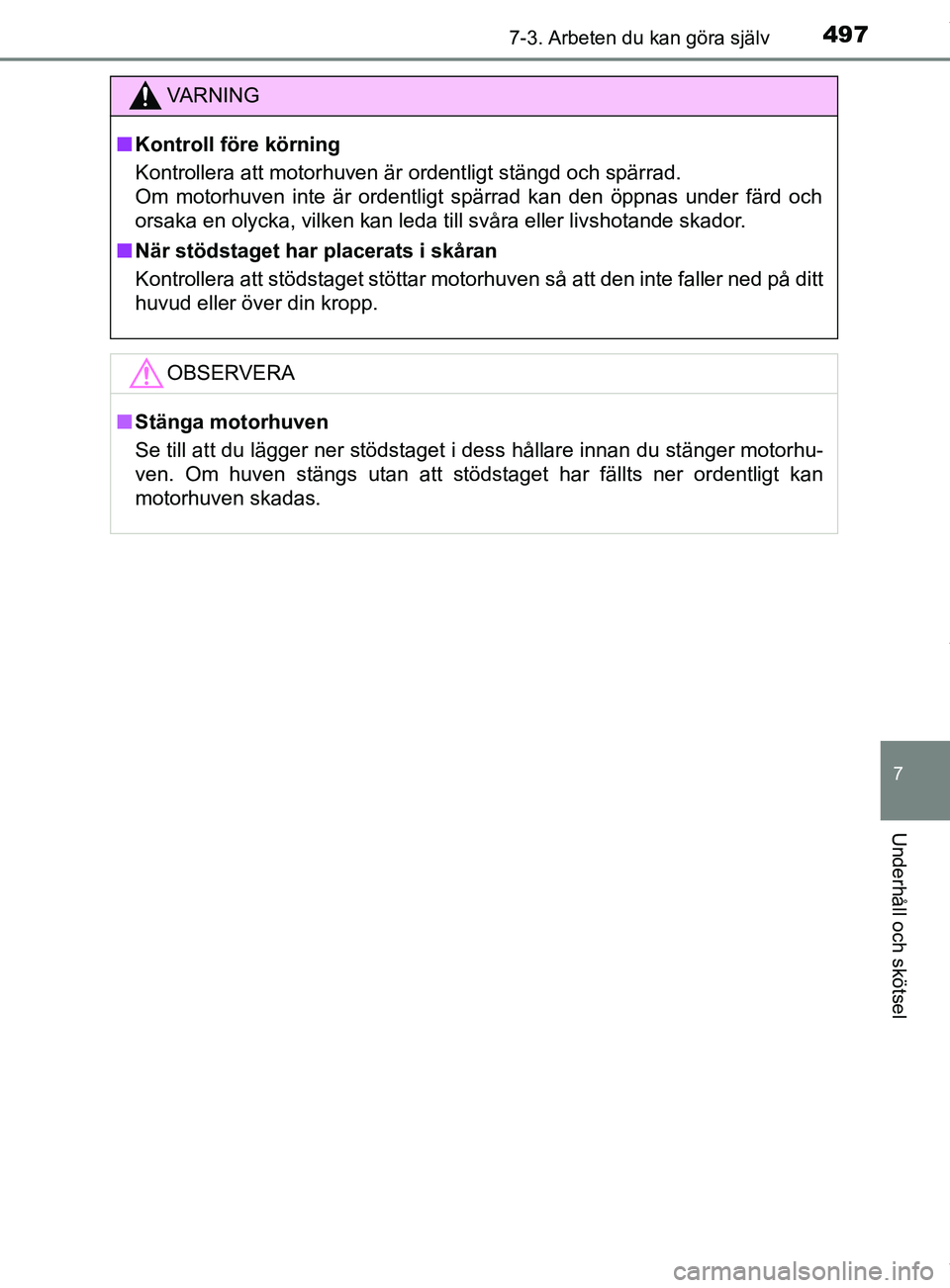

VARNING
n Kontroll före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan
motorhuven skadas.
OM10576SE.book Page 497 Tuesday, April 3, 2018 11:12 AM
Page 498 of 680
4987-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

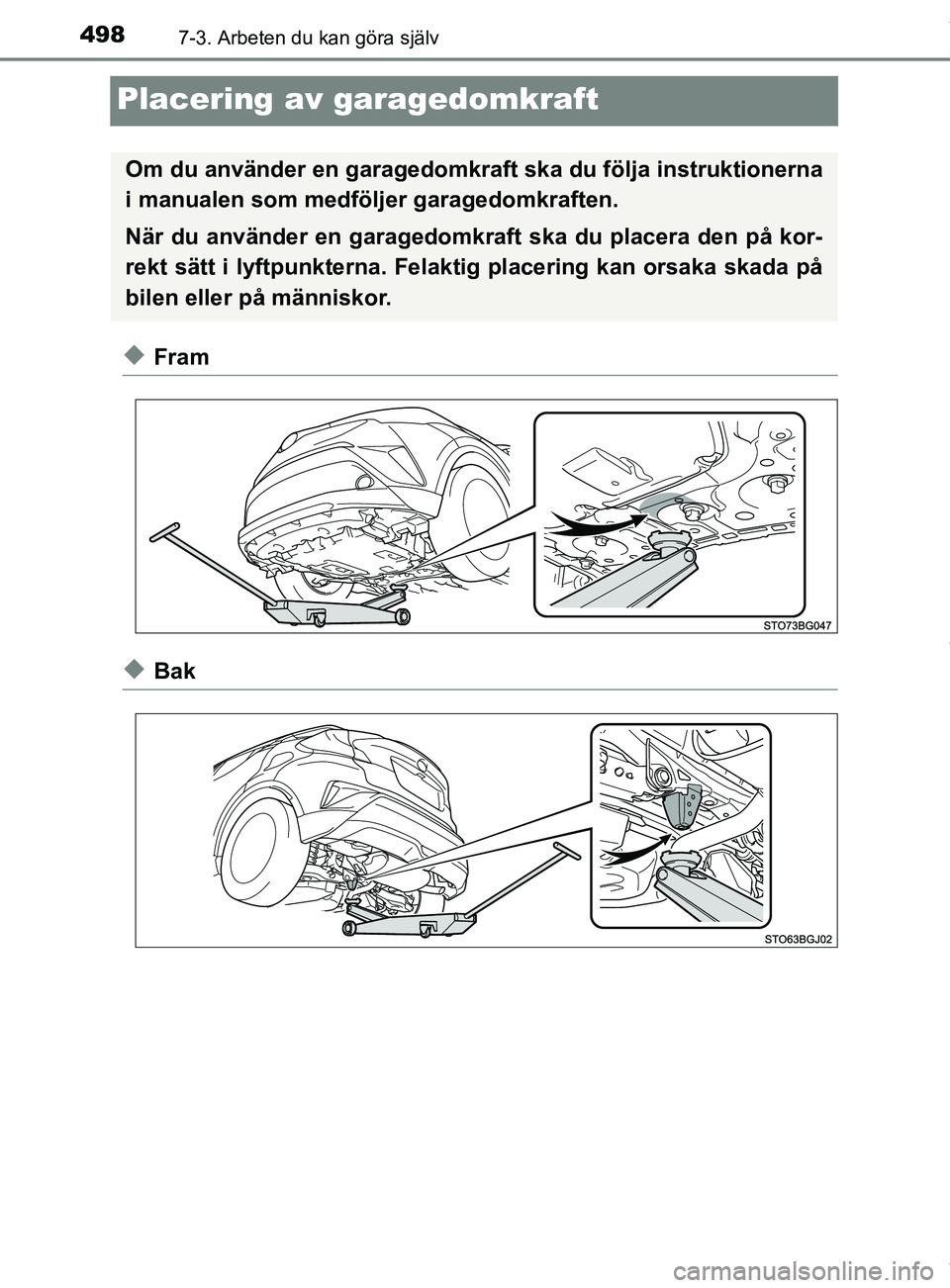

Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM10576SE.book Page 498 Tuesday, April 3, 2018 11:12 AM
Page 499 of 680
4997-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

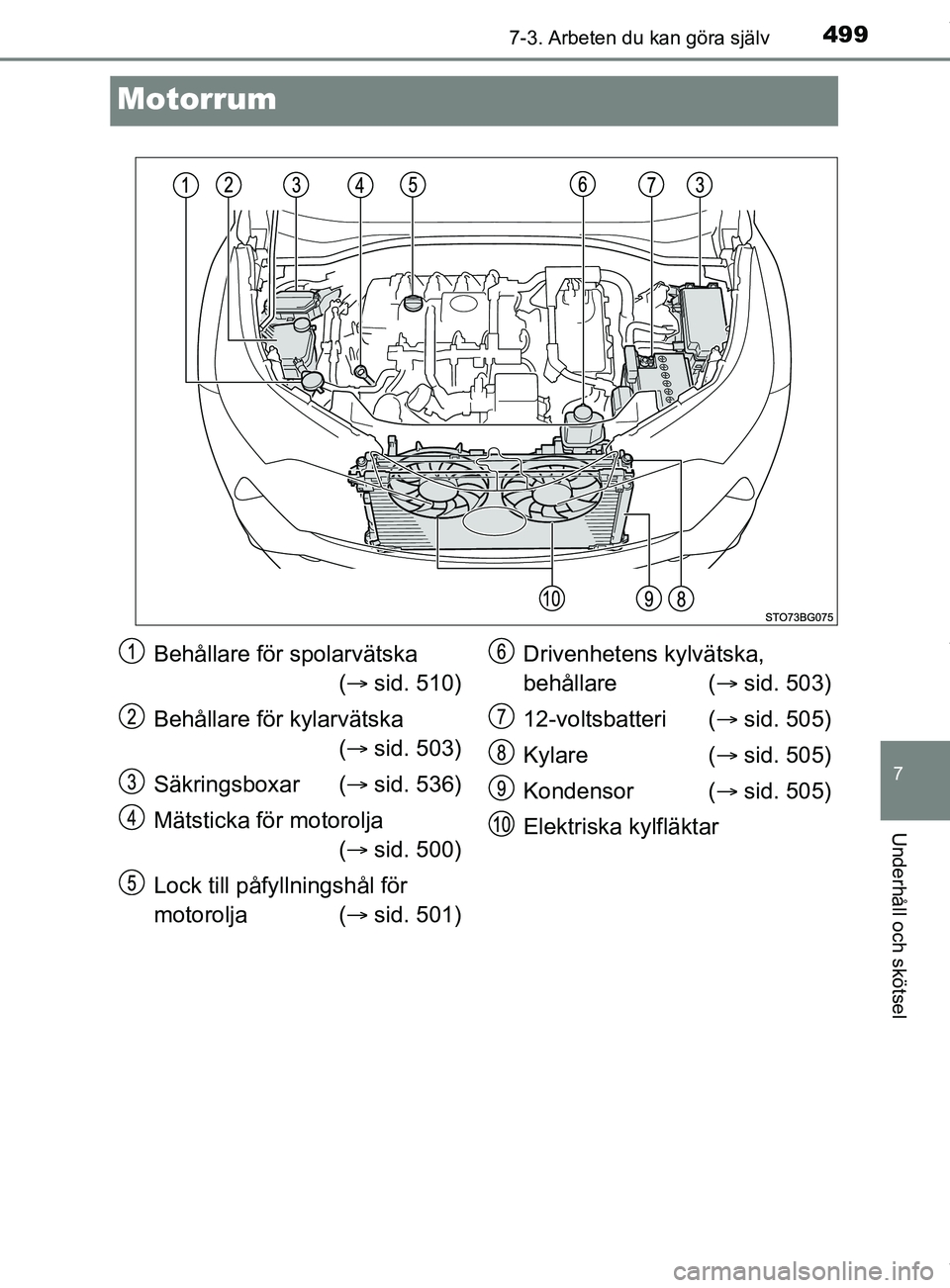

Motorrum
Behållare för spolarvätska ( sid. 510)
Behållare för kylarvätska ( sid. 503)
Säkringsboxar ( sid. 536)
Mätsticka för motorolja ( sid. 500)
Lock till påfy llningshål för
motorolja ( sid. 501) Drivenhetens
kylvätska,
behållare ( sid. 503)
12-voltsbatteri ( sid. 505)
Kylare ( sid. 505)
Kondensor ( sid. 505)
Elektriska kylfläktar
OM10576SE.book Page 499 Tuesday, April 3, 2018 11:12 AM
Page 500 of 680
5007-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

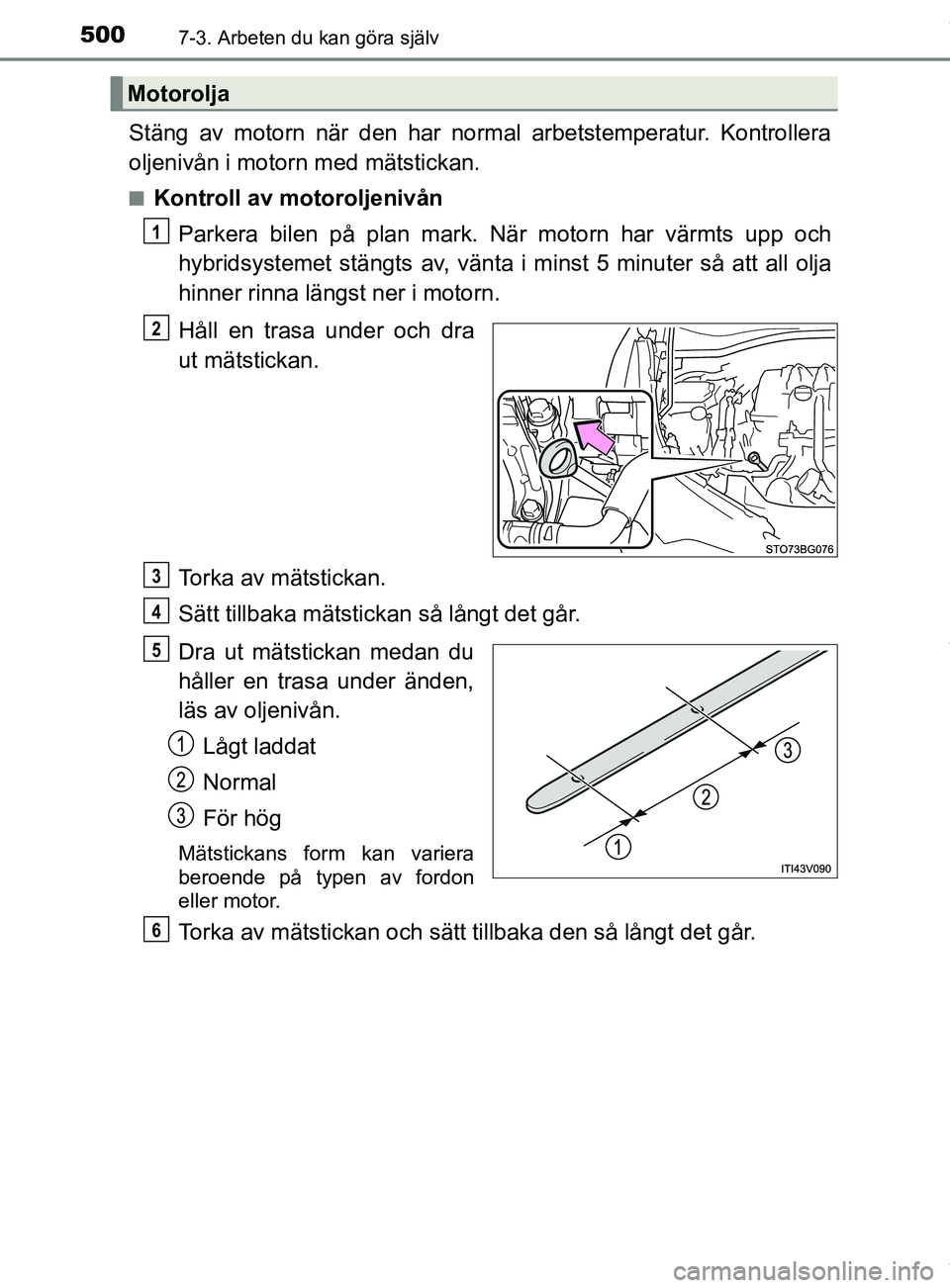

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Dra ut mätstickan medan du
håller en trasa under änden,
läs av oljenivån.
Lågt laddat
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
6
OM10576SE.book Page 500 Tuesday, April 3, 2018 11:12 AM
Page 501 of 680

5017-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

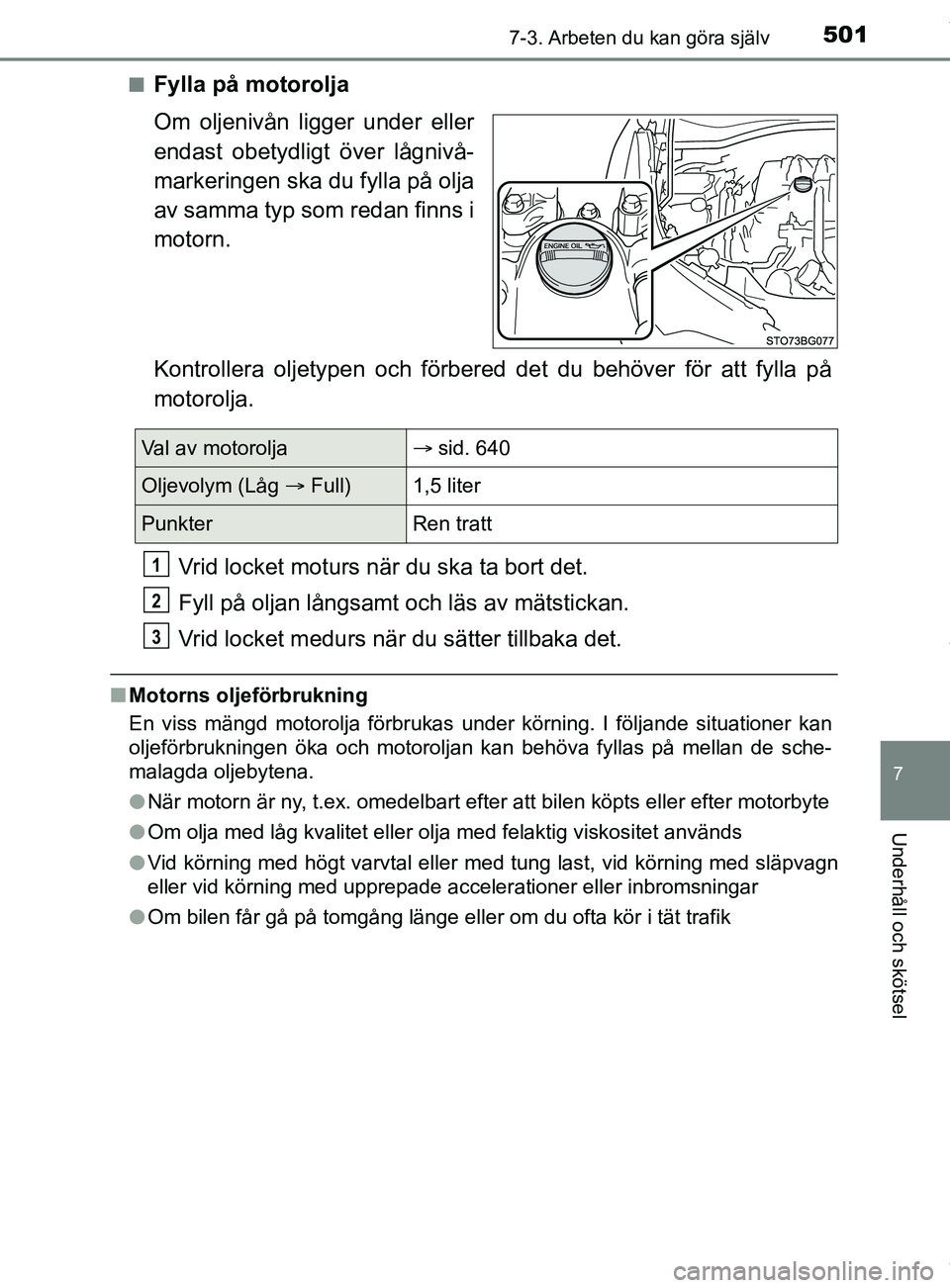

nFylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid körning med släpvagn
eller vid körning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja sid. 640
Oljevolym (Låg Full)1,5 liter
PunkterRen tratt
1
2
3
OM10576SE.book Page 501 Tuesday, April 3, 2018 11:12 AM
Page 502 of 680

5027-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

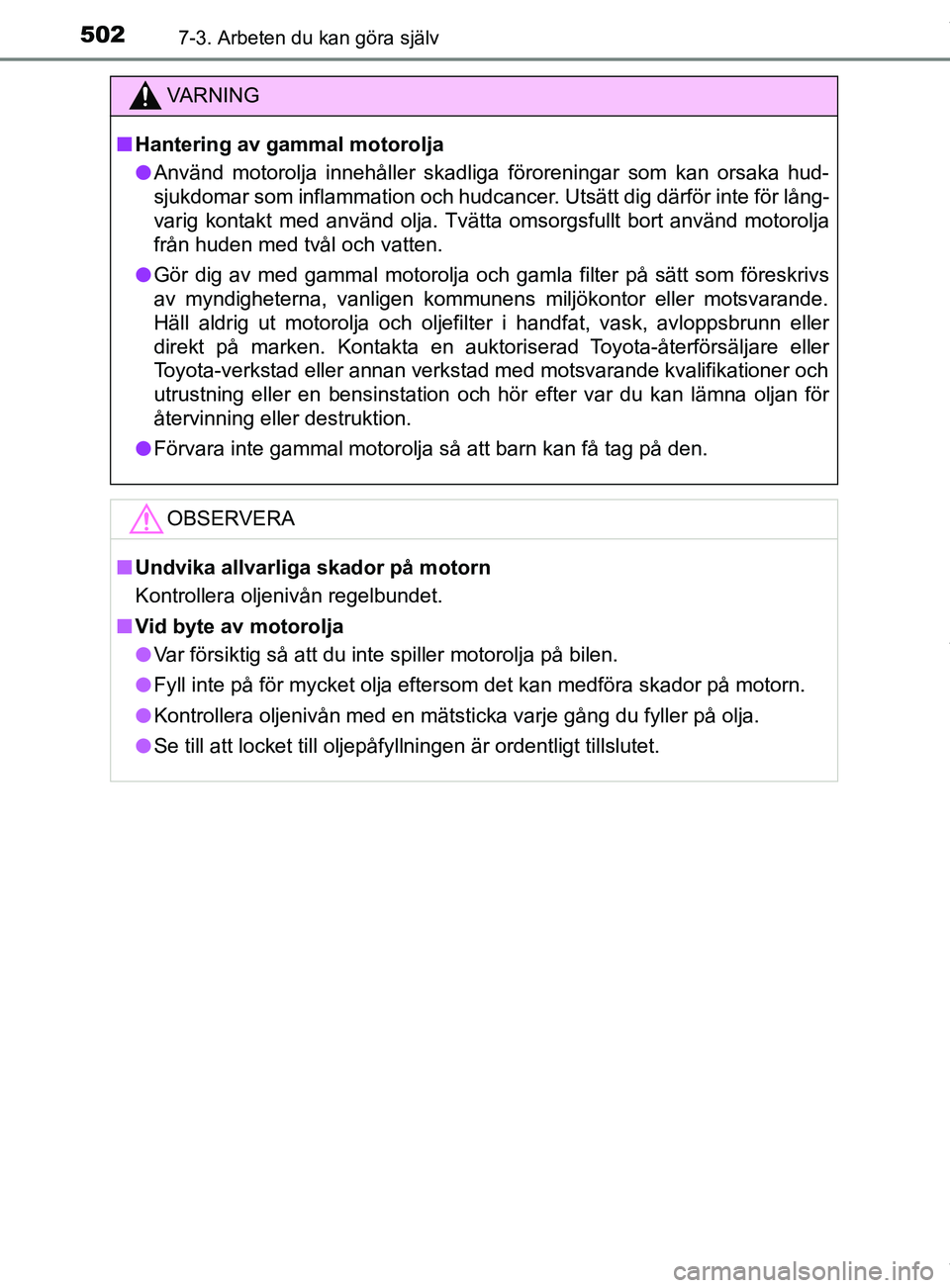

VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla filter på sätt som föreskrivs
av myndigheterna, vanligen kommunens miljökontor eller motsvarande.
Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn eller
direkt på marken. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning eller en bensinstation och hör efter var du kan lämna oljan för
återvinning eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt tillslutet.
OM10576SE.book Page 502 Tuesday, April 3, 2018 11:12 AM
Page 503 of 680

5037-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
nExpansionskärl för kylarvätska
Lock för påfyllning
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
( sid. 627)
n
Behållare för kylarvätska till drivenhet Lock för påfyllning
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
( sid. 627)
nVal av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig etylenglykol-
baserad kylarvätska som inte innehåller silikat, amin, nitrit, eller borat med
Hybrid Organic Acid-teknik med lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % dejoniserat vatten. (Minimitemperatur: –35 C)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion om kylarvätska.
Kylarvätska
OM10576SE.book Page 503 Tuesday, April 3, 2018 11:12 AM
Page 504 of 680

5047-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

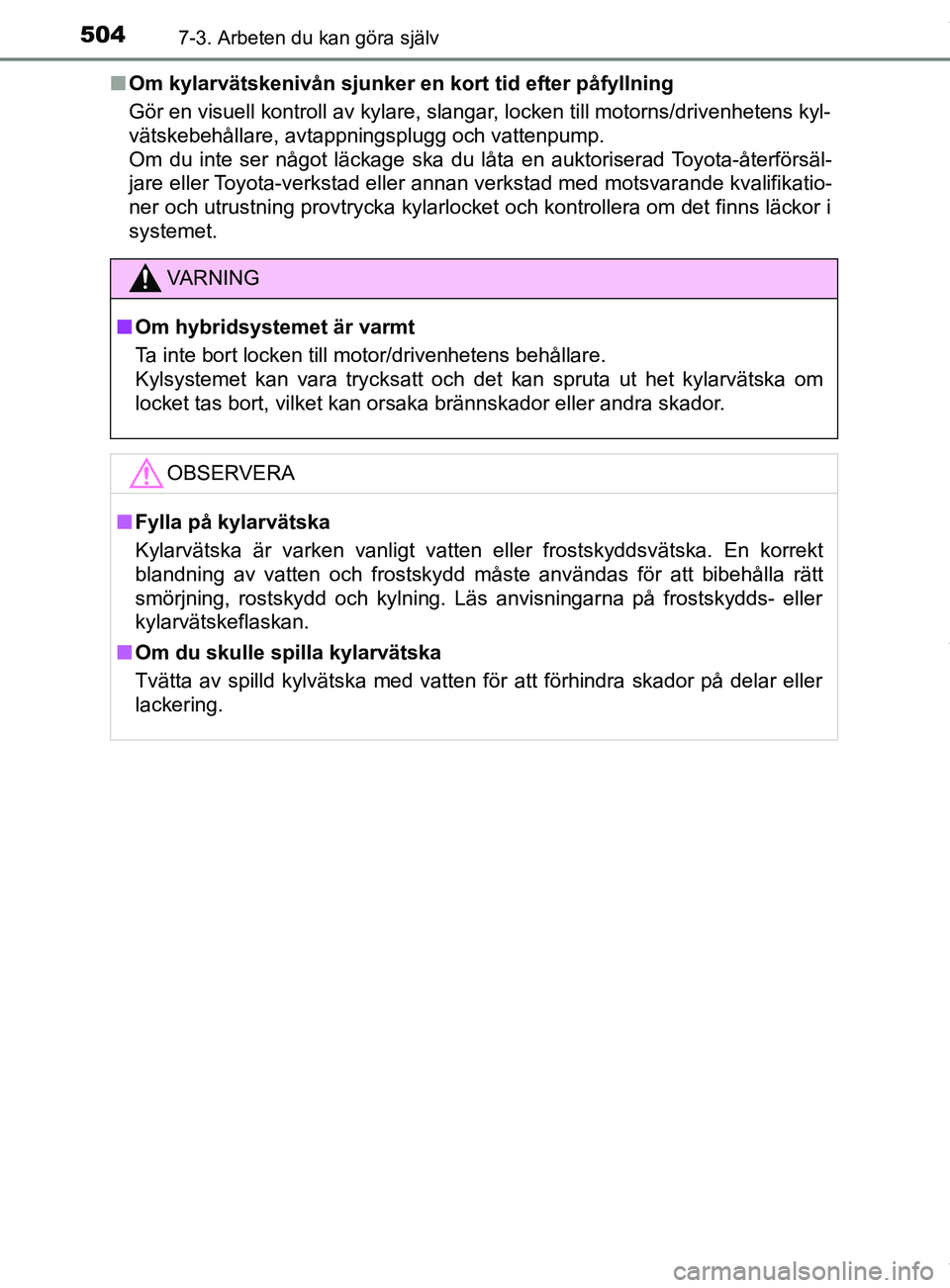

Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser något läckage ska du låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning provtrycka kylarlocket och kontrollera om det finns läckor i
systemet.
VARNING
n Om hybridsystemet är varmt
Ta inte bort locken till motor/drivenhetens behållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
OM10576SE.book Page 504 Tuesday, April 3, 2018 11:12 AM
