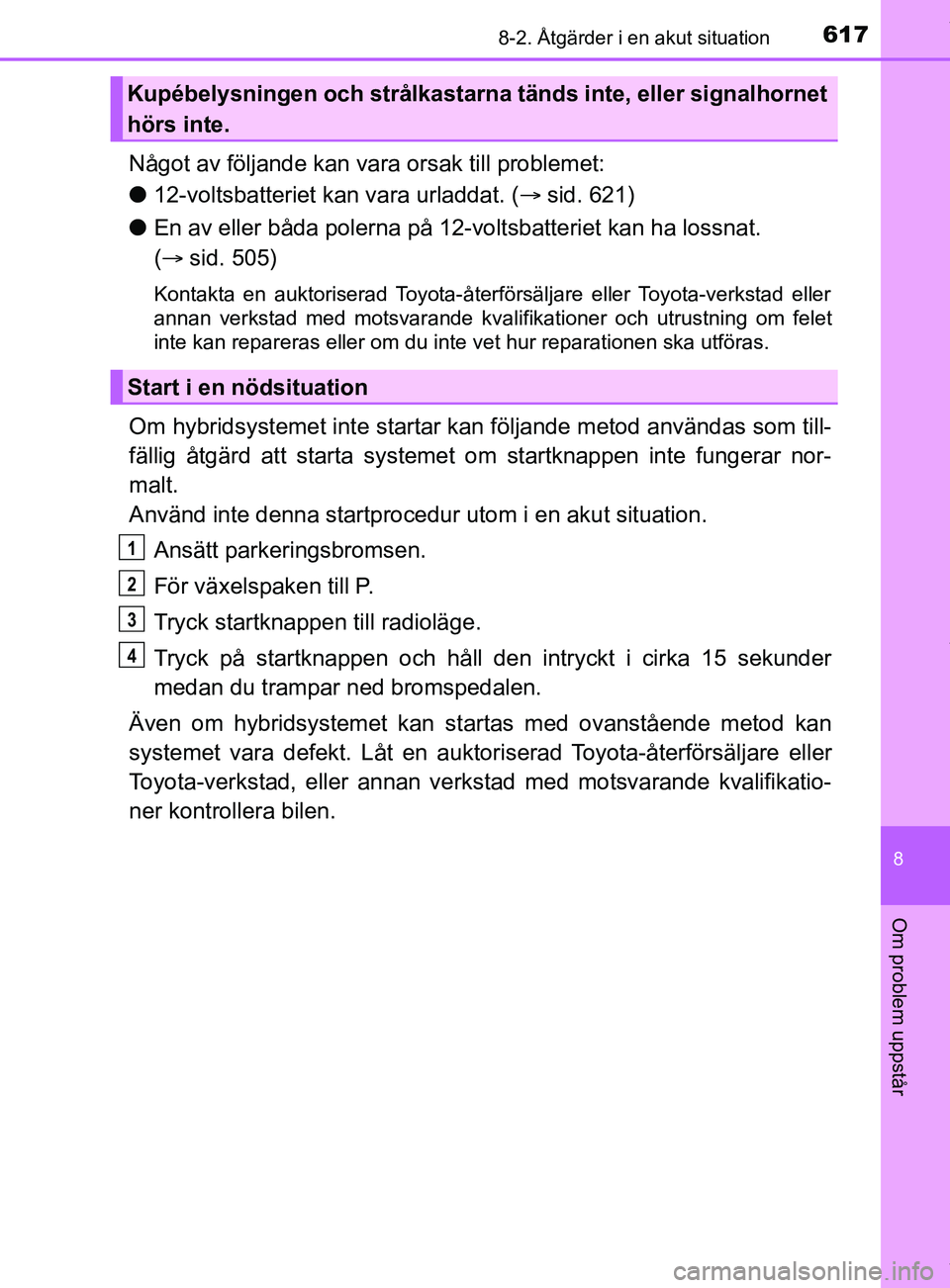

Page 617 of 680

6178-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Något av följande kan vara orsak till problemet:
l 12-voltsbatteriet kan vara urladdat. ( sid. 621)
l En av eller båda polerna på 12-voltsbatteriet kan ha lossnat.
( sid. 505)
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning om felet
inte kan repareras eller om du inte vet hur reparationen ska utföras.
Om hybridsystemet inte startar kan följande metod användas som till-
fällig åtgärd att starta systemet om startknappen inte fungerar nor-
malt.
Använd inte denna startprocedur utom i en akut situation.
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startknappen till radioläge.
Tryck på startknappen och håll den intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Även om hybridsystemet kan startas med ovanstående metod kan
systemet vara defekt. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner kontrollera bilen.
Kupébelysningen och strålkastarna tänds inte, eller signalhornet
hörs inte.
Start i en nödsituation
1
2
3
4
OM10576SE.book Page 617 Tuesday, April 3, 2018 11:12 AM

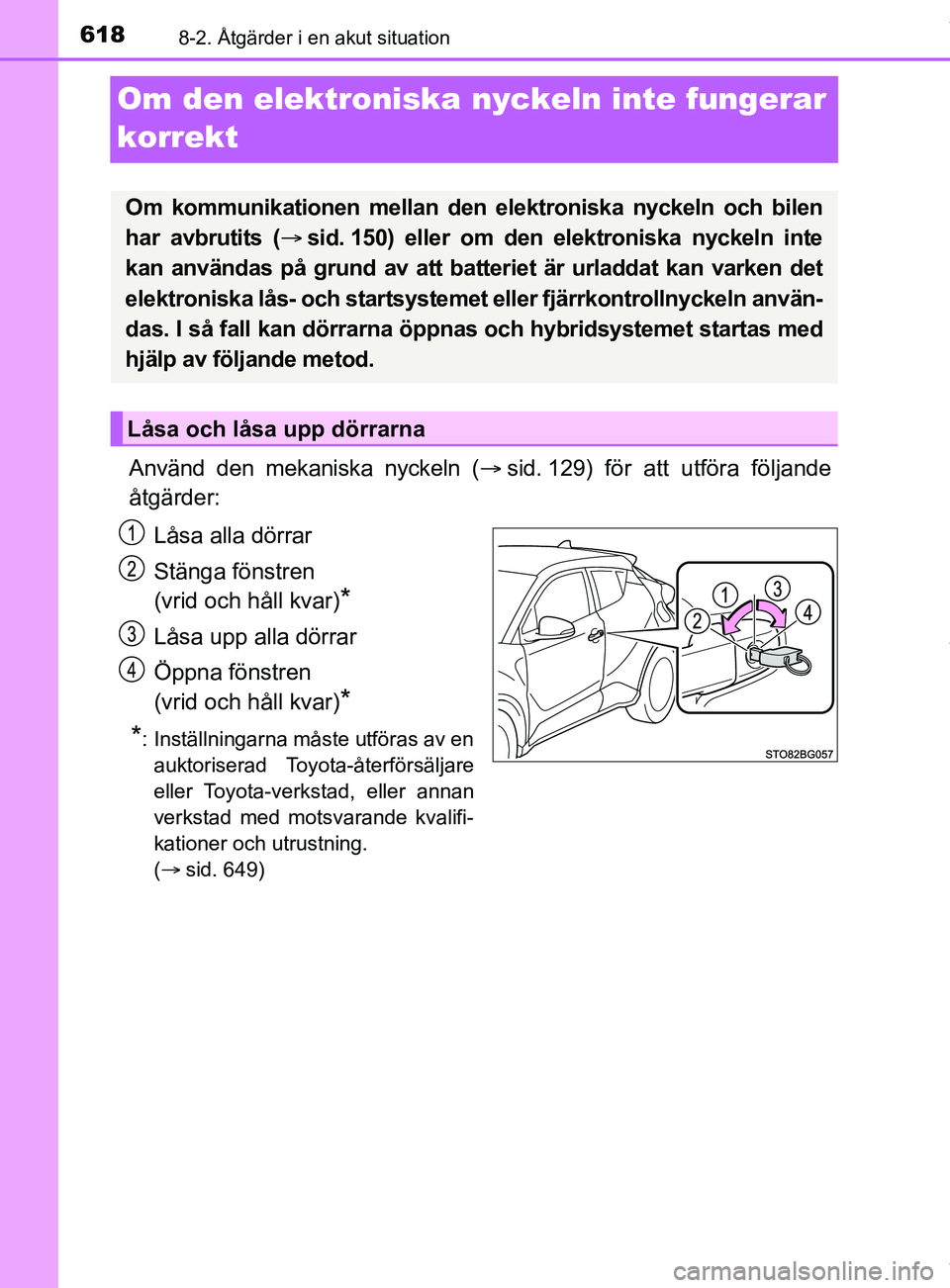

Page 618 of 680
6188-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Om den elektroniska nyckeln inte fungerar
korrekt
Använd den mekaniska nyckeln (sid. 129) för att utföra följande
åtgärder:
Låsa alla dörrar
Stänga fönstren
(vrid och håll kvar)
*
Låsa upp alla dörrar
Öppna fönstren
(vrid och håll kvar)
*
*
: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning.
( sid. 649)
Om kommunikationen mellan den elektroniska nyckeln och bilen
har avbrutits ( sid. 150) eller om den elektroniska nyckeln inte
kan användas på grund av att batter iet är urladdat kan varken det
elektroniska lås- och startsystemet eller fjärrkontrollnyckeln använ-
das. I så fall kan dörrarna öppnas och hybridsystemet startas med
hjälp av följande metod.
Låsa och låsa upp dörrarna
OM10576SE.book Page 618 Tuesday, April 3, 2018 11:12 AM
Page 619 of 680
6198-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Se till att växelspaken är i P och trampa på bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiveras under en spe-
cialinställning trycks startknappen
till radioläge.
Trampa ned bromspedalen hårt och kontrollera att och
meddelanden visas på informationsdisplayen.
Tryck på startknappen.
Om hybridsystemet ändå inte startar, kontakta en auktoriserad Toy-
ota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Starta hybridsystemet
1
2
3
4
OM10576SE.book Page 619 Tuesday, April 3, 2018 11:12 AM
Page 620 of 680

6208-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
nStänga av hybridsystemet
Ansätt parkeringsbromsen, flytta växelspaken till P och tryck på startknappen
som du brukar göra när du stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Batteriet i den
elektroniska nyckeln bör genast bytas ut om det är urladdat.
( sid. 533)
n Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång. ( sid. 89)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan. Hybrid-
systemet startar inte och lägena ändras för varje gång du tr\
ycker på start-
knappen. ( sid. 200)
n Om den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: sid. 649)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen avaktiveras. ( sid. 149)
VARNING
n När du använder den mekaniska nyc keln och öppnar/stänger elfönster-
hissarna
Elfönsterhissarna kan användas när du har kontrollerat att ingen passage-
rare har fastnat med någon del av kroppen i ett sidofönster. Låt inte barn
använda den mekaniska nyckeln. Barn och andra passagerare kan fastna
med någon kroppsdel i en fönsterhiss.
3
OM10576SE.book Page 620 Tuesday, April 3, 2018 11:12 AM

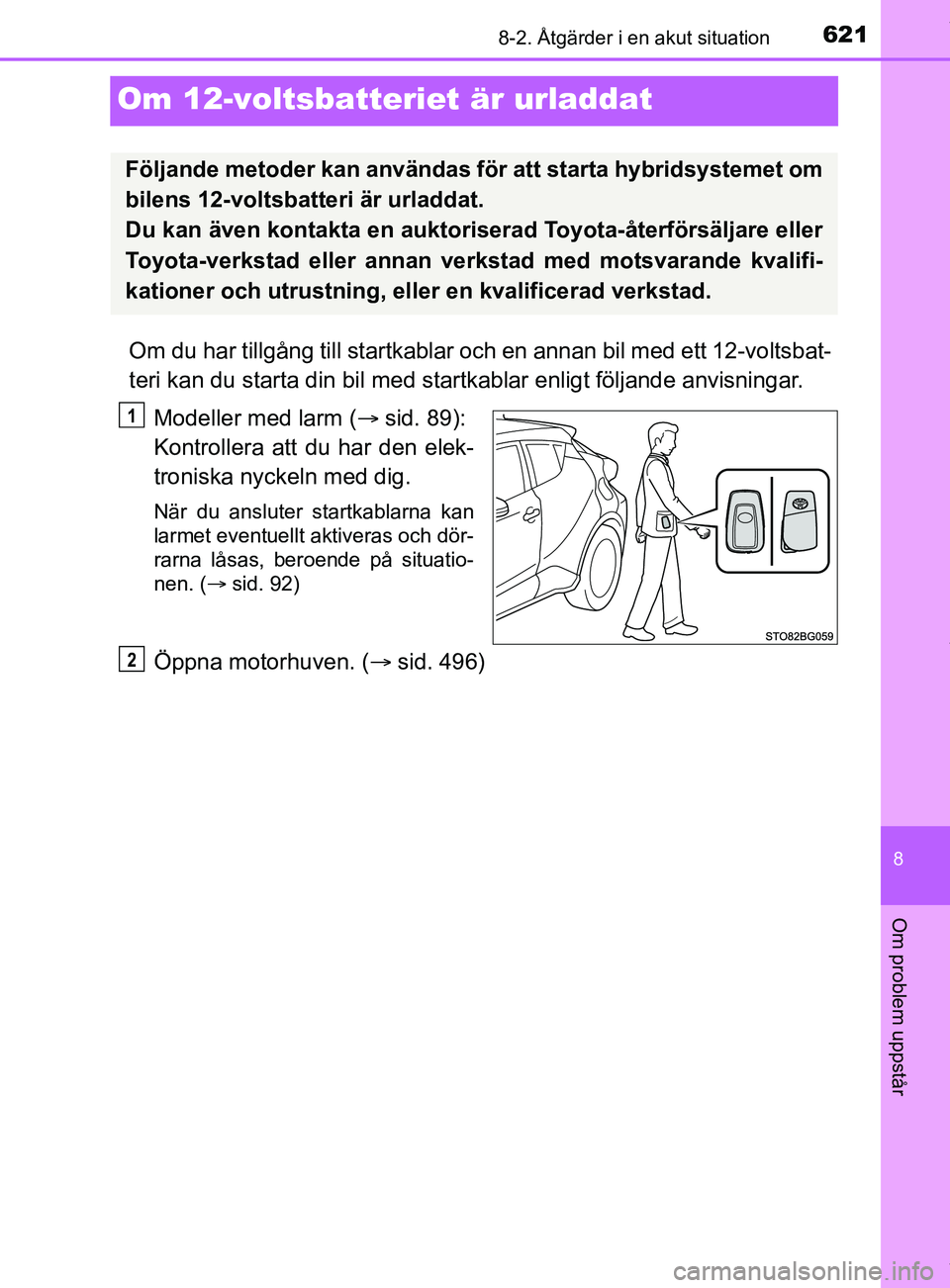

Page 621 of 680
6218-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Modeller med larm ( sid. 89):
Kontrollera att du har den elek-
troniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. ( sid. 92)
Öppna motorhuven. ( sid. 496)
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
Du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning, elle r en kvalificerad verkstad.
1
2
OM10576SE.book Page 621 Tuesday, April 3, 2018 11:12 AM

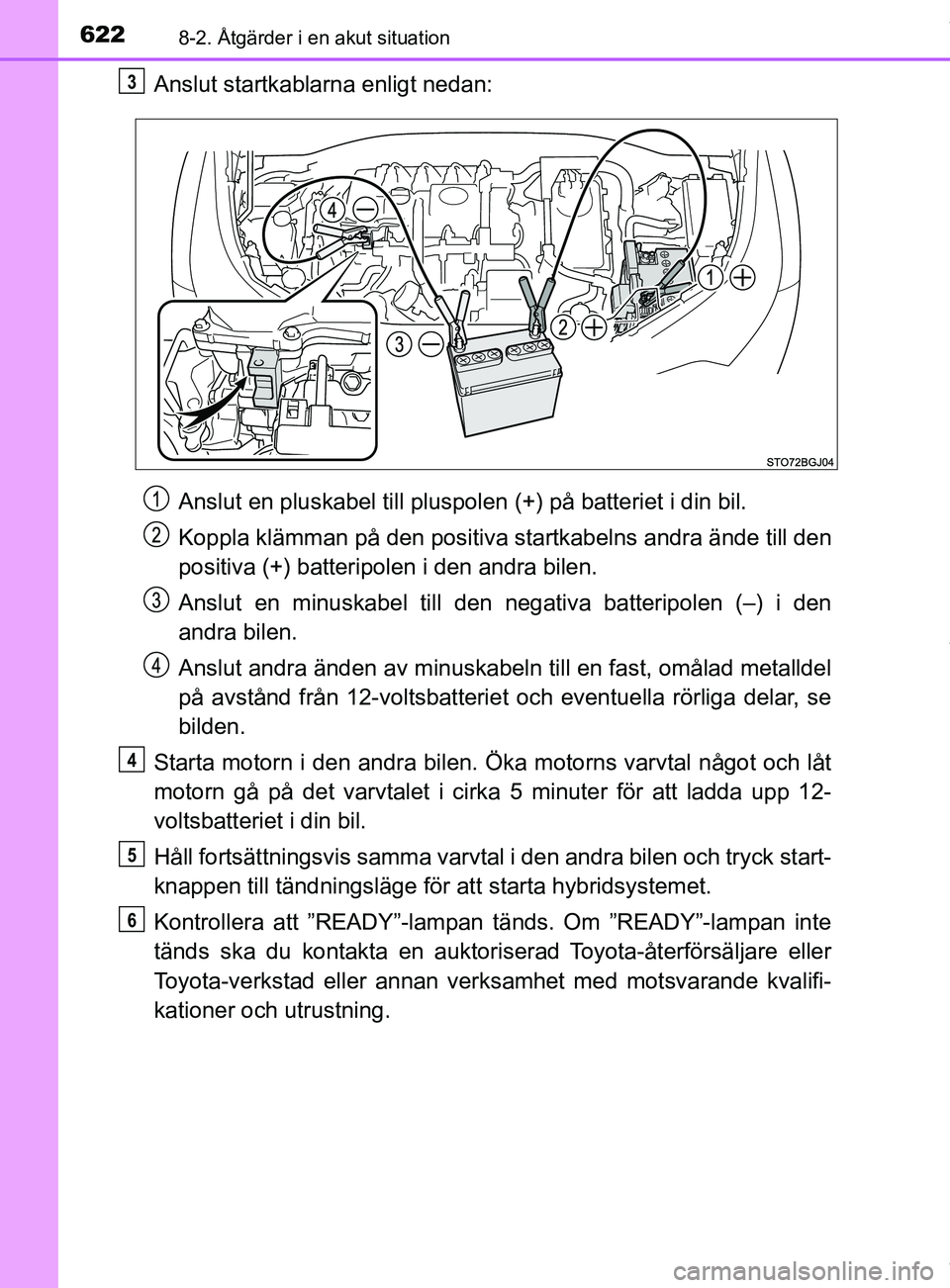

Page 622 of 680

6228-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Anslut startkablarna enligt nedan:Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Anslut andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från 12-voltsbatteriet och eventuella rörliga delar, se
bilden.
Starta motorn i den andra bilen. Öka motorns varvtal något och låt
motorn gå på det varvtalet i cirka 5 minuter för att ladda upp 12-
voltsbatteriet i din bil.
Håll fortsättningsvis samma varvtal i den andra bilen och tryck start-
knappen till tändningsläge för at t starta hybridsystemet.
Kontrollera att ”READY”-lampan tänds. Om ”READY”-lampan inte
tänds ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksa mhet med motsvarande kvalifi-
kationer och utrustning.3
4
5
6
OM10576SE.book Page 622 Tuesday, April 3, 2018 11:12 AM
Page 623 of 680

6238-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
När hybridsystemet har startat ska startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
När hybridsystemet har startat ska du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikati oner kontrollera bilen.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltsbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Om 12-voltsbatteriet är borttaget eller urladdat
l Information som är lagrad i ECU rensas bort. Om 12-voltsbatteriet är urlad-
dat ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kont-
rollera bilen.
l Vissa system kan behöva nollställas. ( sid. 659)
n Vid borttagning av 12-voltsbatteriets poler
Om polerna till 12-voltsbatteriet tas bort raderas uppgifterna som lagrats i
ECU. Innan 12-voltsbatteriet tas bort ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
7
OM10576SE.book Page 623 Tuesday, April 3, 2018 11:12 AM

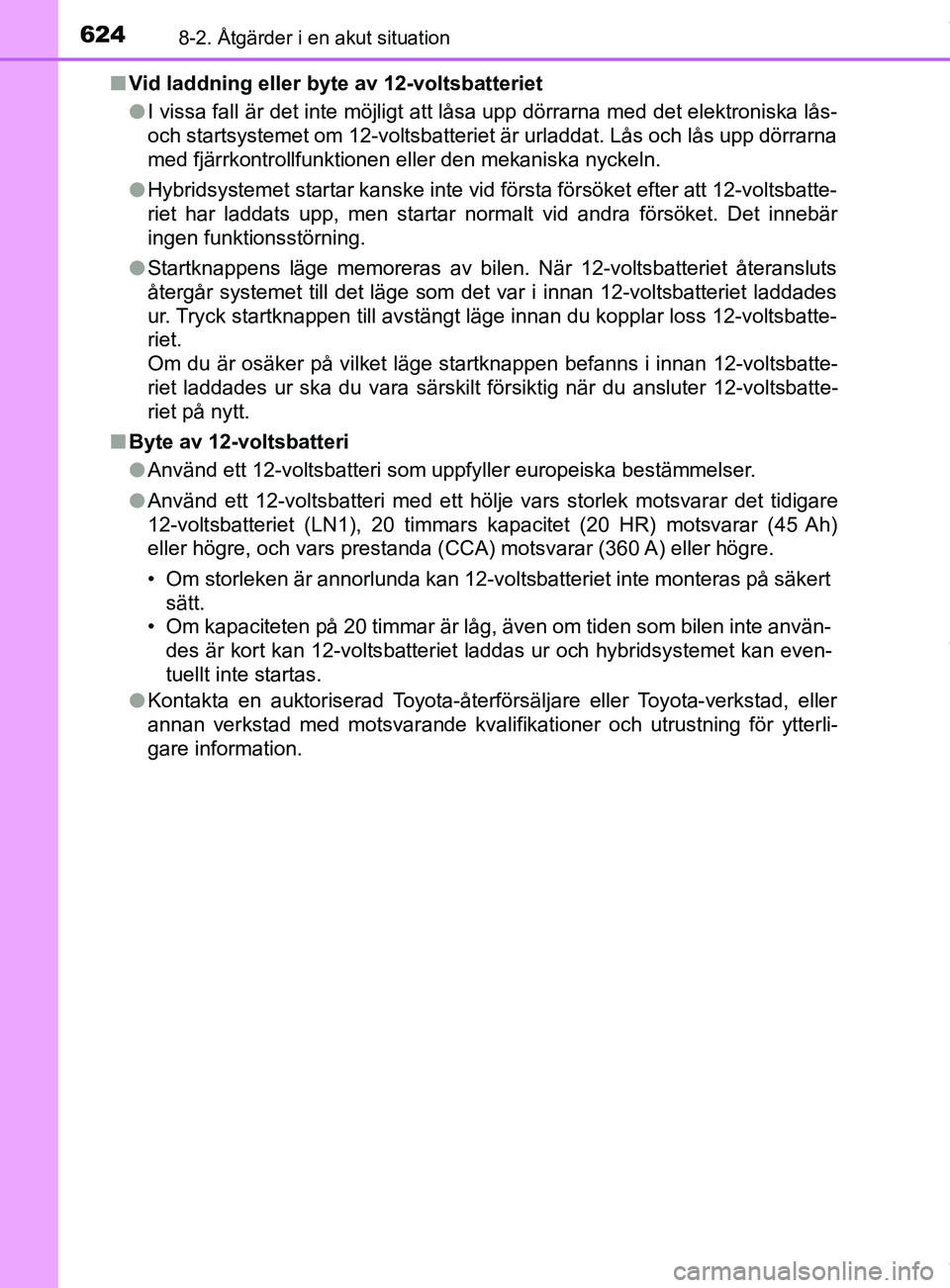

Page 624 of 680

6248-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SEn
Vid laddning eller byte av 12-voltsbatteriet
lI vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om 12-voltsbatteriet är urladdat. Lås och lås upp dörrarna
med fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar normalt vid andra försöket. Det innebär
ingen funktionsstörning.
l Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatt\
eriet laddades
ur. Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatte-
riet.
Om du är osäker på vilket läge startknappen befanns i innan 12-voltsbatte-
riet laddades ur ska du vara särskilt försiktig när du ansluter 12-voltsbatte-
riet på nytt.
n Byte av 12-voltsbatteri
lAnvänd ett 12-voltsbatteri som uppfyller europeiska bestämmelser.
l Använd ett 12-voltsbatteri med ett hölje vars storlek motsvarar det tidigare
12-voltsbatteriet (LN1), 20 timmars kapacitet (20 HR) motsvarar (45 Ah)
eller högre, och vars prestanda (CCA) motsvarar (360 A) eller högre.
• Om storleken är annorlunda kan 12-voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg, även om tiden som bilen inte använ-
des är kort kan 12-voltsbatteriet laddas ur och hybridsystemet kan even-
tuellt inte startas.
l Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för ytterli-
gare information.
