5377-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

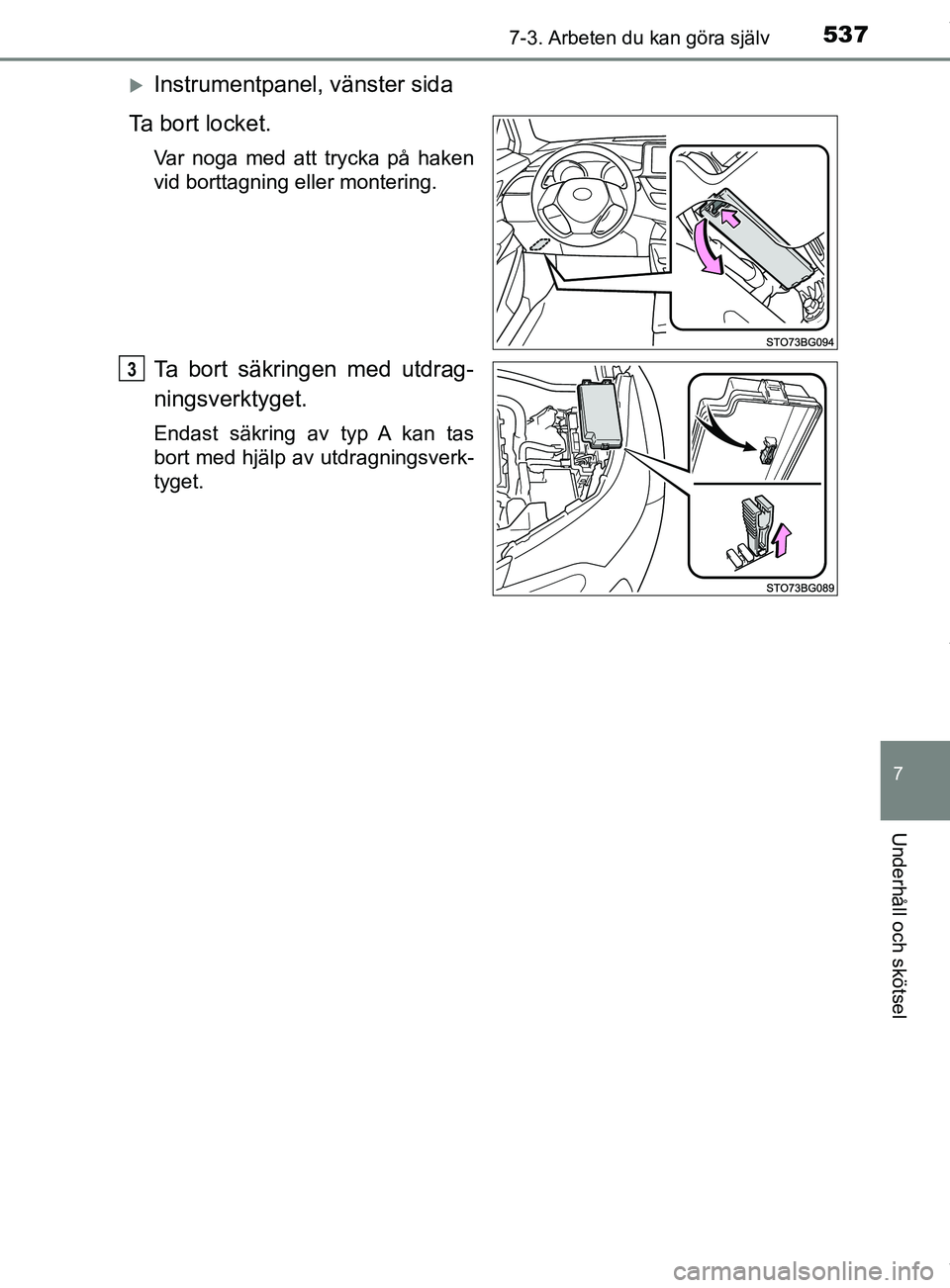

Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på haken
vid borttagning eller montering.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
3
OM10576SE.book Page 537 Tuesday, April 3, 2018 11:12 AM

5387-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

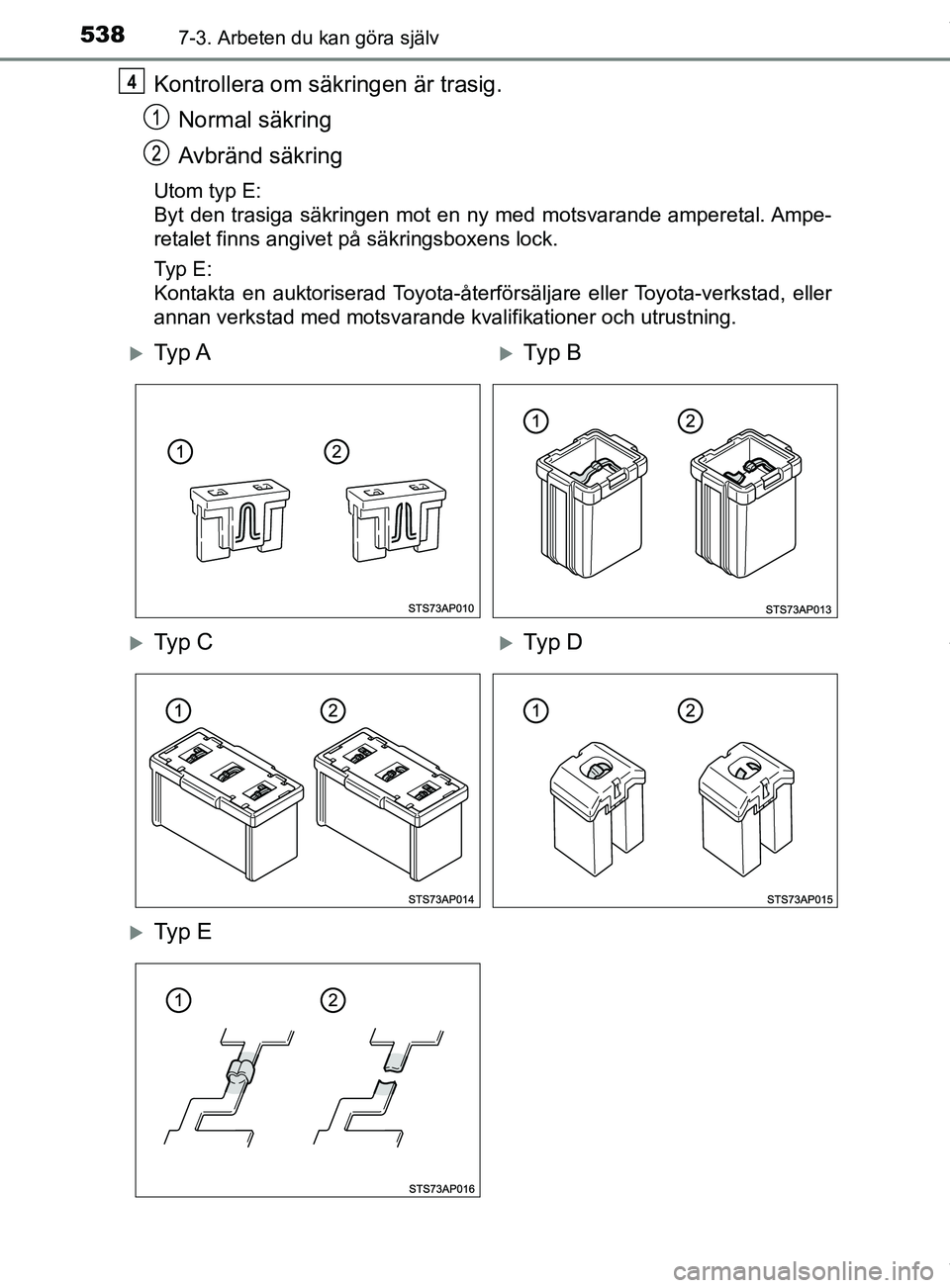

Kontrollera om säkringen är trasig.Normal säkring
Avbränd säkring
Utom typ E:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Ty p E :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
4
Ty p ATy p B
Ty p CTy p D
Ty p E
OM10576SE.book Page 538 Tuesday, April 3, 2018 11:12 AM

5397-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

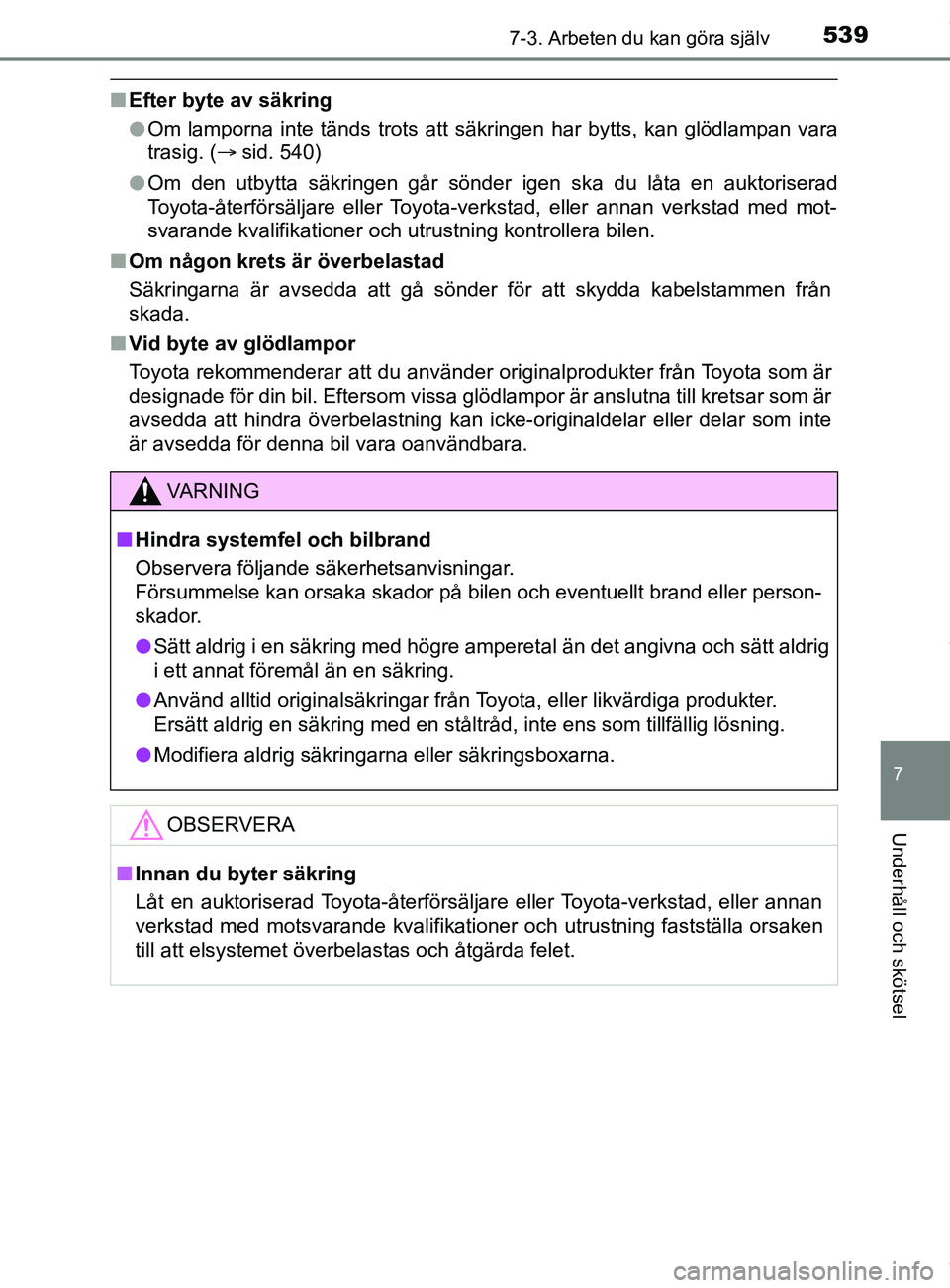

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 540)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkringar från Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM10576SE.book Page 539 Tuesday, April 3, 2018 11:12 AM

5407-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE

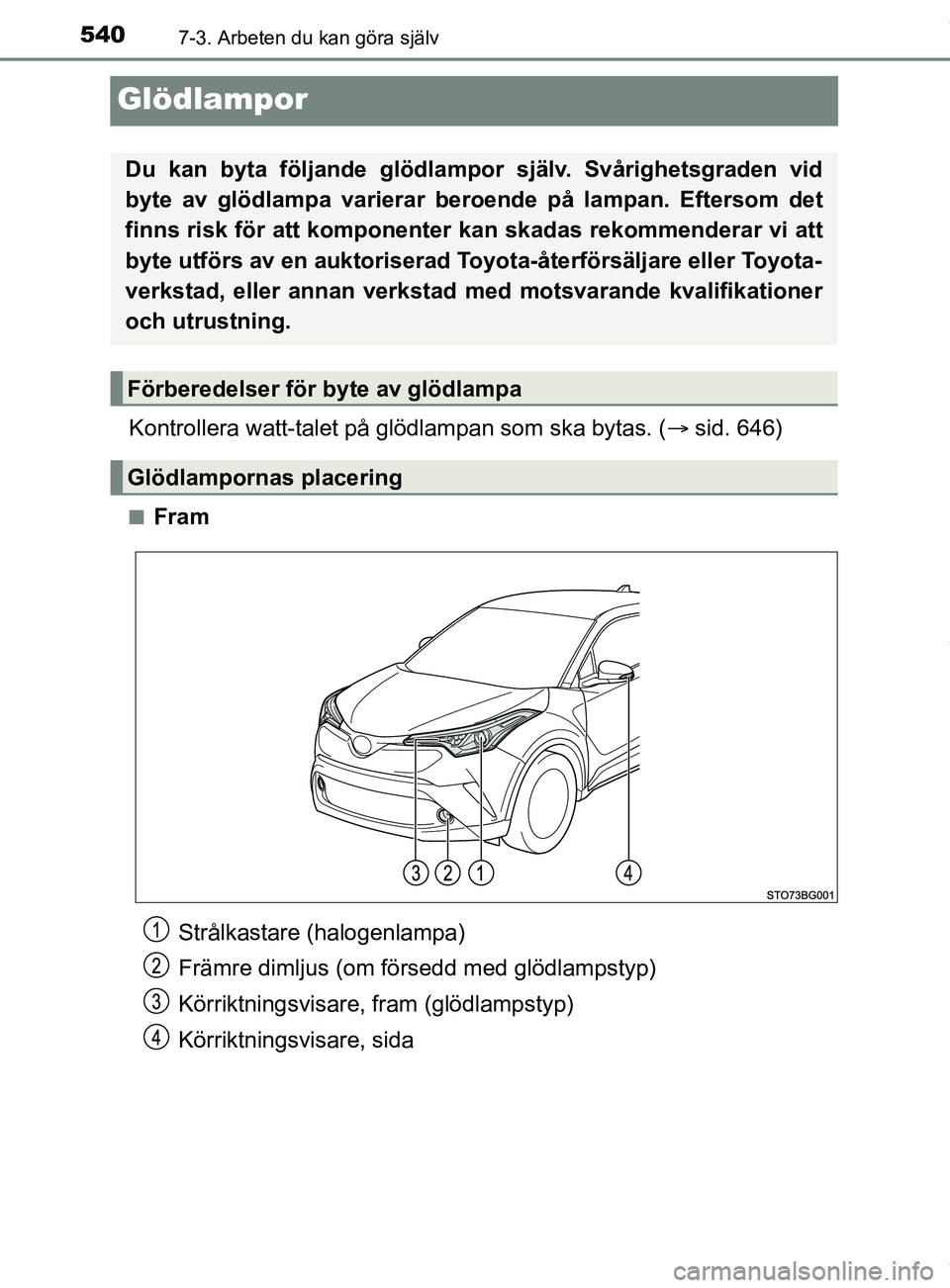

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 646)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare (halogenlampa)
Främre dimljus (om försedd med glödlampstyp)
Körriktningsvisare, fram (glödlampstyp)
Körriktningsvisare, sida
OM10576SE.book Page 540 Tuesday, April 3, 2018 11:12 AM

5417-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

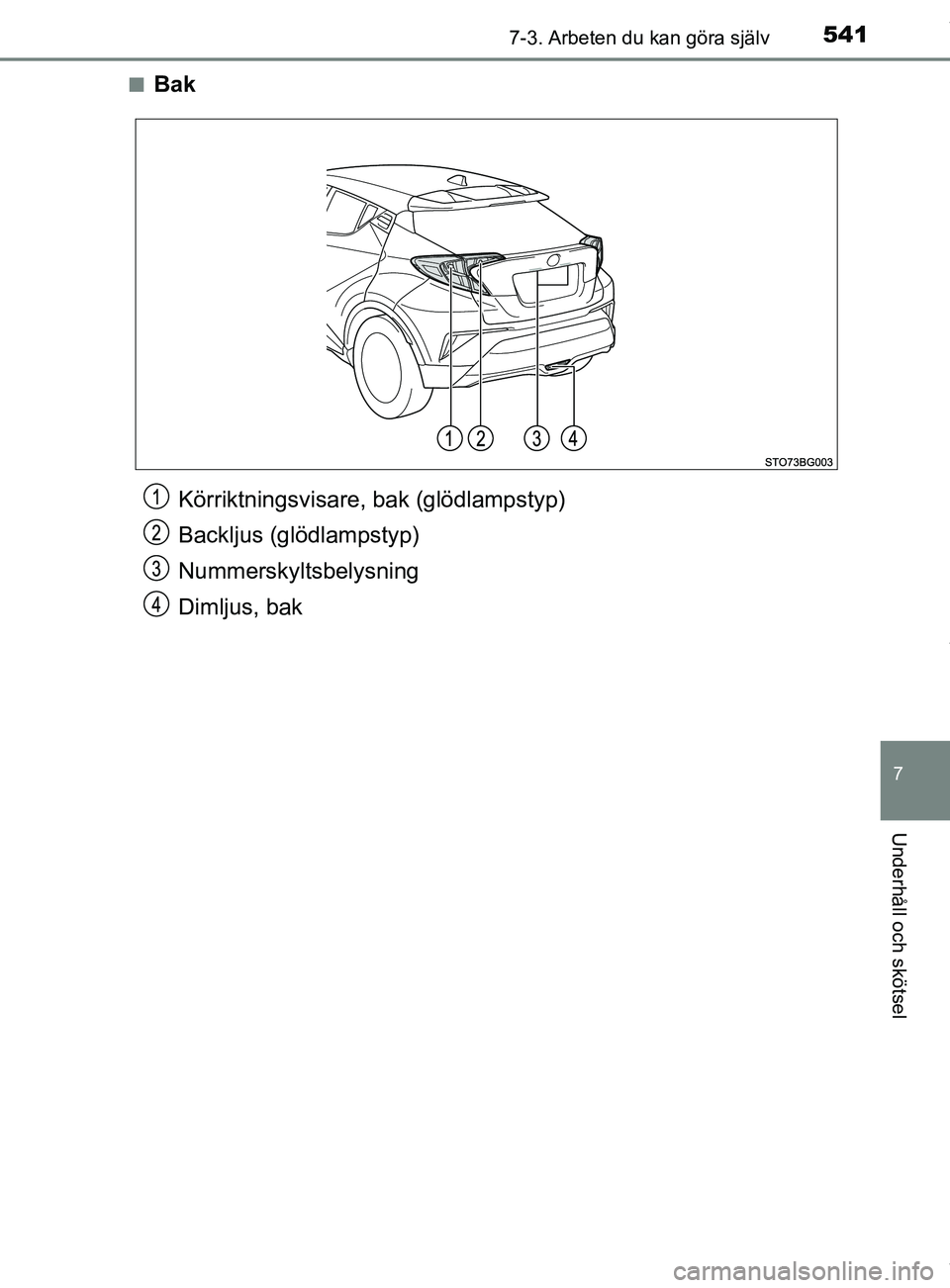

nBak
Körriktningsvisare, bak (glödlampstyp)
Backljus (glödlampstyp)
Nummerskyltsbelysning
Dimljus, bak
OM10576SE.book Page 541 Tuesday, April 3, 2018 11:12 AM

5427-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SEn

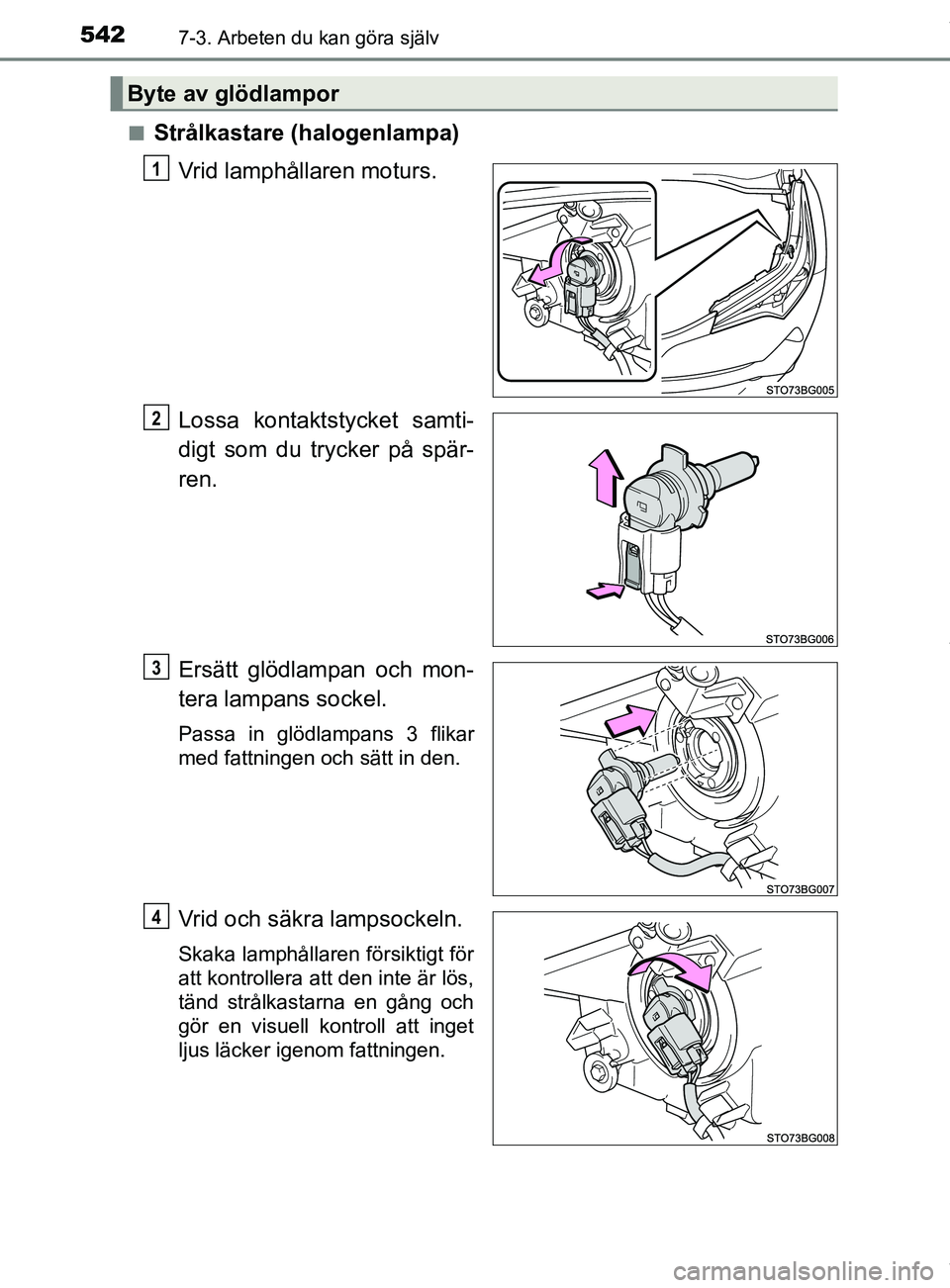

Strålkastare (halogenlampa)
Vrid lamphållaren moturs.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Byte av glödlampor
1
2
3
4
OM10576SE.book Page 542 Tuesday, April 3, 2018 11:12 AM

5437-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
7
Underhåll och skötsel

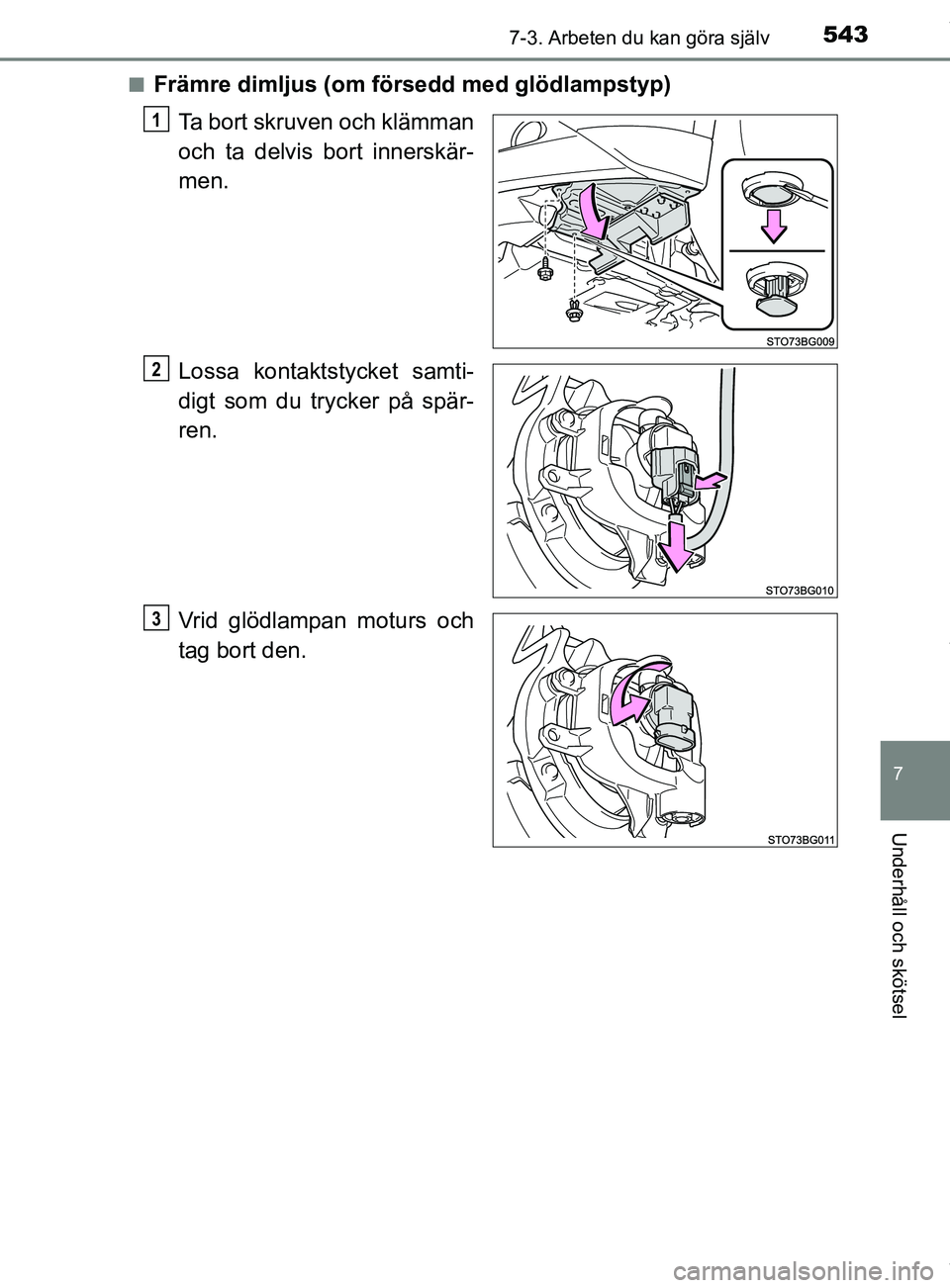

nFrämre dimljus (om försedd med glödlampstyp)Ta bort skruven och klämman
och ta delvis bort innerskär-
men.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Vrid glödlampan moturs och
tag bort den.
1
2
3
OM10576SE.book Page 543 Tuesday, April 3, 2018 11:12 AM

5447-3. Arbeten du kan göra själv
C-HR_HV_OM_Europe_OM10576SE
Sätt i en ny glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka skruven och
clipset.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
4
5
6
