2018 Seat Arona Manuale del proprietario (in Italian)

Fusibili e lampadine

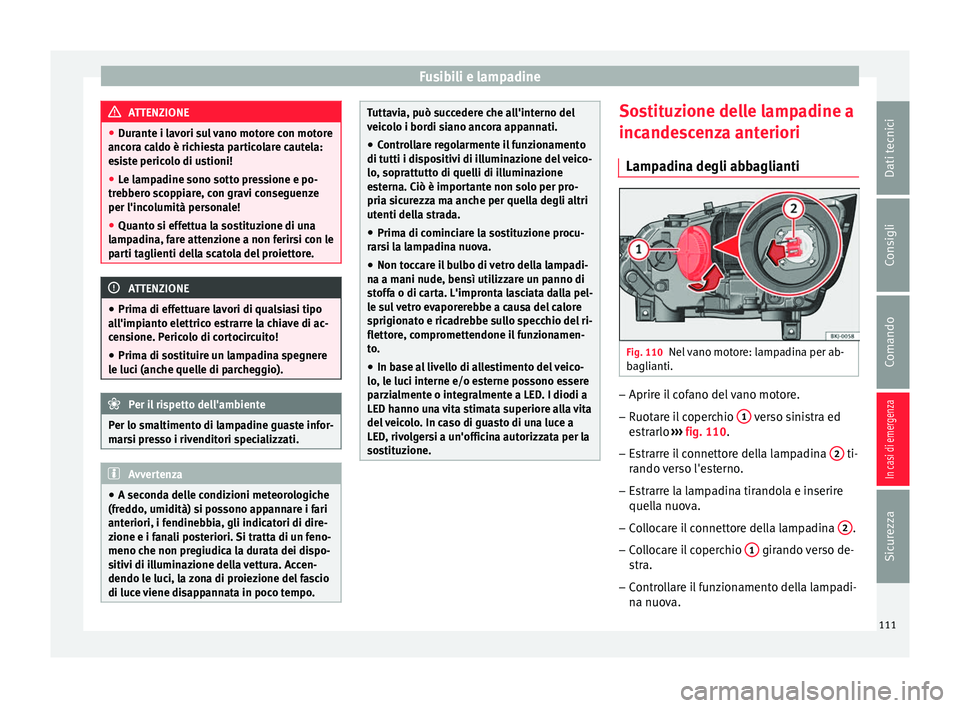

ATTENZIONE
● Dur ant
e i lavori sul vano motore con motore
ancora caldo è richiesta particolare cautela:
esiste pericolo di ustioni!
● Le lampadine sono sotto pressione e po-
trebber
o scoppiare, con gravi conseguenze
per l'incolumità personale!
● Quanto si effettua la sostituzione di una
lampa
dina, fare attenzione a non ferirsi con le
parti taglienti della scatola del proiettore. ATTENZIONE
● Prima di eff ett

uare lavori di qualsiasi tipo
all'impianto elettrico estrarre la chiave di ac-
censione. Pericolo di cortocircuito!
● Prima di sostituire un lampadina spegnere
le luci (anc
he quelle di parcheggio). Per il rispetto dell'ambiente
Per lo smaltimento di lampadine guaste infor-
mar s

i presso i rivenditori specializzati. Avvertenza
● A second a del

le condizioni meteorologiche
(freddo, umidità) si possono appannare i fari
anteriori, i fendinebbia, gli indicatori di dire-
zione e i fanali posteriori. Si tratta di un feno-
meno che non pregiudica la durata dei dispo-
sitivi di illuminazione della vettura. Accen-
dendo le luci, la zona di proiezione del fascio
di luce viene disappannata in poco tempo. Tuttavia, può succedere che all'interno del
veic
o

lo i bordi siano ancora appannati.
● Controllare regolarmente il funzionamento
di tutti i dis
positivi di illuminazione del veico-
lo, soprattutto di quelli di illuminazione
esterna. Ciò è importante non solo per pro-
pria sicurezza ma anche per quella degli altri
utenti della strada.
● Prima di cominciare la sostituzione procu-
rars
i la lampadina nuova.
● Non toccare il bulbo di vetro della lampadi-
na a mani nude, ben
sì utilizzare un panno di
stoffa o di carta. L'impronta lasciata dalla pel-
le sul vetro evaporerebbe a causa del calore
sprigionato e ricadrebbe sullo specchio del ri-
flettore, compromettendone il funzionamen-
to.
● In base al livello di allestimento del veico-
lo, le luc
i interne e/o esterne possono essere
parzialmente o integralmente a LED. I diodi a
LED hanno una vita stimata superiore alla vita
del veicolo. In caso di guasto di una luce a
LED, rivolgersi a un'officina autorizzata per la
sostituzione. Sostituzione delle lampadine a
inc
ande
s

cenza anteriori
Lampadina degli abbaglianti Fig. 110
Nel vano motore: lampadina per ab-
b agli
anti. –
Aprire il cofano del vano motore.
– Ruotare il coperchio 1 verso sinistra ed
e s
tr

arlo ››› fig. 110.
– Estrarre il connettore della lampadina 2 ti-
r ando
v

erso l'esterno.
– Estrarre la lampadina tirandola e inserire
quella nuo

va.
– Collocare il connettore della lampadina 2 .
– Collocare il coperchio 1 girando verso de-
s tr
a.
– C

ontrollare il funzionamento della lampadi-
na nuov
a.
111
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza

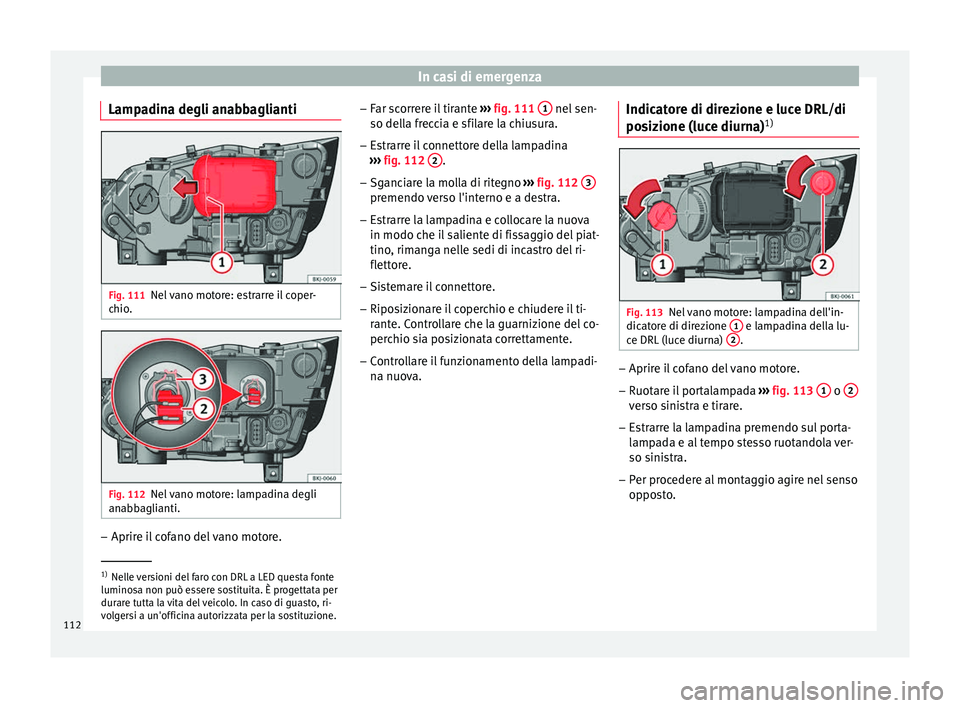

Lampadina degli anabbaglianti Fig. 111
Nel vano motore: estrarre il coper-
c hio
. Fig. 112
Nel vano motore: lampadina degli
an abb
agli
anti. –
Aprire il cofano del vano motore. –
Far s
c

orrere il tirante ››› fig. 111 1 nel sen-
so del l
a fr
eccia e sfilare la chiusura.
– Estrarre il connettore della lampadina
›››
fig. 112 2 .
– Sganciare la molla di ritegno ››
›
fig. 112 3 premendo verso l'interno e a destra.
– Estrarre la lampadina e collocare la nuova
in modo c he i
l

saliente di fissaggio del piat-
tino, rimanga nelle sedi di incastro del ri-
flettore.
– Sistemare il connettore.
– Riposizionare il coperchio e chiudere il ti-
rante. C

ontrollare che la guarnizione del co-
perchio sia posizionata correttamente.
– Controllare il funzionamento della lampadi-
na nuov

a. Indicatore di direzione e luce DRL/di
posiz

ione (luce diurna) 1) Fig. 113
Nel vano motore: lampadina dell'in-
dic at
or

e di direzione 1 e lampadina della lu-
c e DRL
(luc
e diurna) 2 .
–
Aprire il cofano del vano motore.
– Ruotare il portalampada ››
›
fig. 113 1 o
2 verso sinistra e tirare.
– Estrarre la lampadina premendo sul porta-
lamp
a

da e al tempo stesso ruotandola ver-
so sinistra.
– Per procedere al montaggio agire nel senso
oppos

to. 1)
Nelle versioni del faro con DRL a LED questa fonte
luminos a non p

uò essere sostituita. È progettata per
durare tutta la vita del veicolo. In caso di guasto, ri-
volgersi a un'officina autorizzata per la sostituzione.
112

Fusibili e lampadine

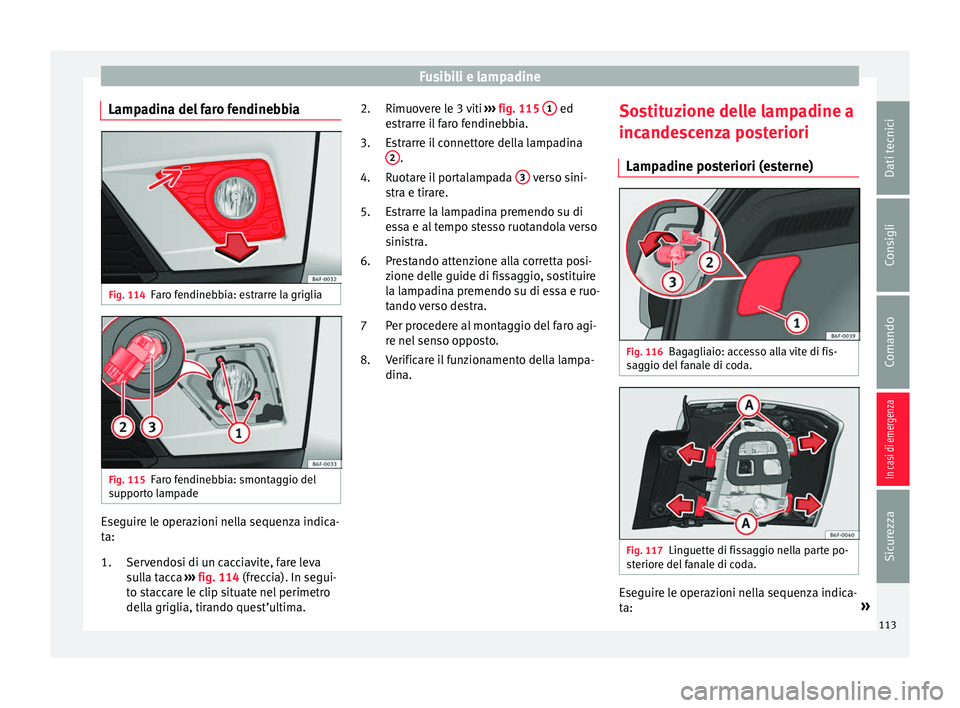

Lampadina del faro fendinebbia Fig. 114
Faro fendinebbia: estrarre la griglia Fig. 115
Faro fendinebbia: smontaggio del
s up
por
to lampade Eseguire le operazioni nella sequenza indica-
t
a:
Serv

endosi di un cacciavite, fare leva
sulla tacca ››› fig. 114 (freccia). In segui-
to staccare le clip situate nel perimetro
della griglia, tirando quest’ultima.
1. Rimuovere le 3 viti
›››
fig. 115 1 ed
e s
tr
arre il faro fendinebbia.
Estrarre il connettore della lampadina 2 .
R uot
ar

e il portalampada 3 verso sini-
s tr
a e tir

are.
Estrarre la lampadina premendo su di
essa e al tempo stesso ruotandola verso
sinistra.
Prestando attenzione alla corretta posi-
zione delle guide di fissaggio, sostituire
la lampadina premendo su di essa e ruo-
tando verso destra.
Per procedere al montaggio del faro agi-
re nel senso opposto.
Verificare il funzionamento della lampa-
dina.
2.
3.
4.
5.
6.
7
8.
Sostituzione delle lampadine a
incandes

cenza posteriori
Lampadine posteriori (esterne) Fig. 116
Bagagliaio: accesso alla vite di fis-
s ag
gio del

fanale di coda. Fig. 117
Linguette di fissaggio nella parte po-
s terior

e del fanale di coda. Eseguire le operazioni nella sequenza indica-
t
a: »
113
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza
Individuare la lampadina guasta.
Aprir e i
l
portellone posteriore.
Estrarre il coperchio facendo leva sulla
scanalatura con l'estremità piatta di un
cacciavite ››› fig. 116 1 .
E s
tr

arre il connettore della lampadina
2 .
S v
it

are con la mano, o tramite un caccia-
vite, la vite di fissaggio del fanale 3 .
E s
tr

arre il fanale dalla carrozzeria, tiran-
dolo verso di sé con cautela, e appog-
giarlo su una superficie pulita e liscia.
Smontare il portalampada sbloccando le
linguette di fissaggio ››› fig. 117 A .
So s
tit

uire la lampadina difettosa.
Per il montaggio procedere secondo la
sequenza inversa e prestare particolare
attenzione al giusto posizionamento del
portalampade. Le linguette di fissaggio
devono incastrarsi con un "clic". ATTENZIONE
Durante lo smontaggio dei fanali di coda pro-
ceder e c

on estrema prudenza per evitare di
danneggiare i fanali stessi, componenti adia-
centi o la vernice. Avvertenza
● Prep ar

are un panno morbido da porre sotto
il fanale di coda per evitare che si graffi. 1.
2.
3.
4.
5.
6.
7.
8.
9.
●
Nel c a

so del fanale a LED, è possibile sosti-
tuire solo la lampadina dell'indicatore di dire-

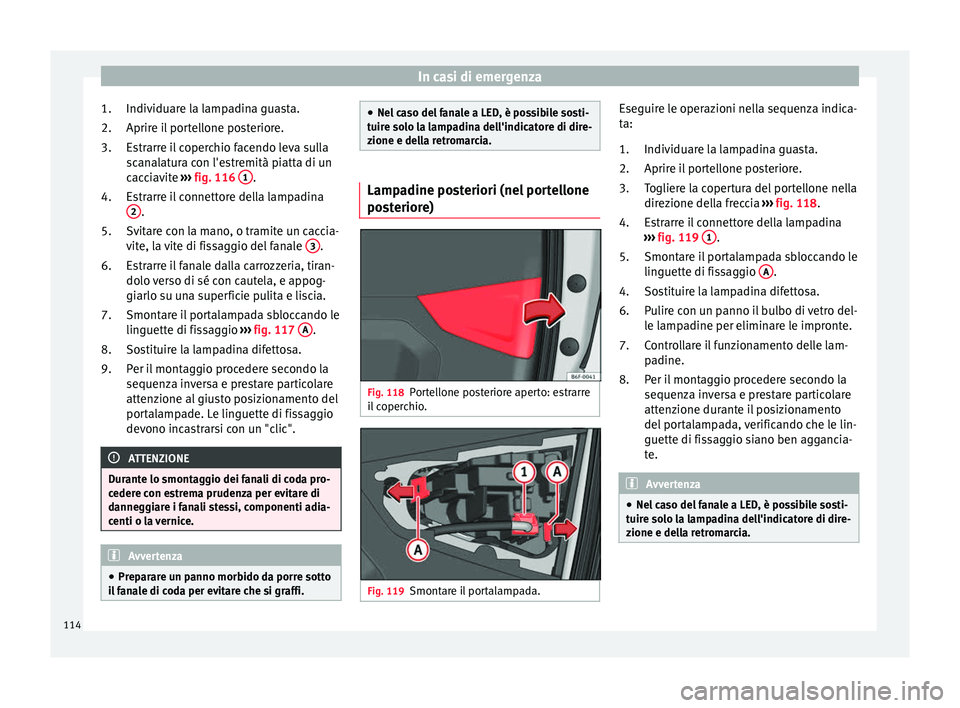

zione e della retromarcia. Lampadine posteriori (nel portellone
pos
t

eriore) Fig. 118
Portellone posteriore aperto: estrarre
i l
c

operchio. Fig. 119
Smontare il portalampada. Eseguire le operazioni nella sequenza indica-
t
a:
Indiv iduar

e la lampadina guasta.
Aprire il portellone posteriore.
Togliere la copertura del portellone nella
direzione della freccia ››› fig. 118.
Estrarre il connettore della lampadina
››› fig. 119 1 .
Smont ar
e i

l portalampada sbloccando le
linguette di fissaggio A .
So s
tit

uire la lampadina difettosa.
Pulire con un panno il bulbo di vetro del-
le lampadine per eliminare le impronte.
Controllare il funzionamento delle lam-
padine.
Per il montaggio procedere secondo la
sequenza inversa e prestare particolare
attenzione durante il posizionamento
del portalampada, verificando che le lin-
guette di fissaggio siano ben aggancia-
te. Avvertenza
● Nel c a

so del fanale a LED, è possibile sosti-
tuire solo la lampadina dell'indicatore di dire-
zione e della retromarcia. 1.
2.
3.
4.
5.
4.
6.
7.
8.
114

Fusibili e lampadine

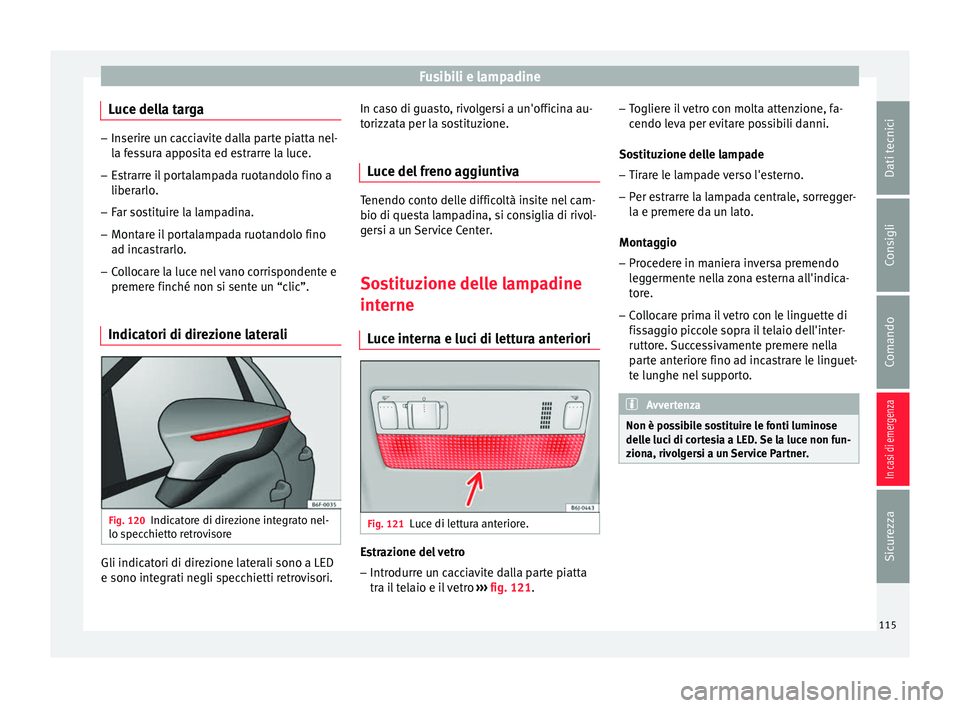

Luce della targa –
Inserire un cacciavite dalla parte piatta nel-
la f e
ssura apposita ed estrarre la luce.
– Estrarre il portalampada ruotandolo fino a
liberarlo.
– F

ar sostituire la lampadina.
– Montare il portalampada ruotandolo fino
ad inca

strarlo.
– Collocare la luce nel vano corrispondente e
premere finc

hé non si sente un “clic”.
Indicatori di direzione laterali Fig. 120
Indicatore di direzione integrato nel-
lo s pec
c

hietto retrovisore Gli indicatori di direzione laterali sono a LED
e sono int
e
gr

ati negli specchietti retrovisori. In caso di guasto, rivolgersi a un'officina au-
torizzat

a per la sostituzione.
Luce del freno aggiuntiva Tenendo conto delle difficoltà insite nel cam-
bio di que
s

ta lampadina, si consiglia di rivol-
gersi a un Service Center.
Sostituzione delle lampadine
interne Luc

e interna e luci di lettura anteriori Fig. 121
Luce di lettura anteriore. Estrazione del vetro
– Introdurre un cacciavite dalla parte piatta
tra i
l

telaio e il vetro ››› fig. 121. –
Togliere i
l vetro con molta attenzione, fa-
cendo leva per evitare possibili danni.
Sostituzione delle lampade – Tirare le lampade verso l'esterno.
– Per estrarre la lampada centrale, sorregger-
la e premer

e da un lato.
Montaggio
– Procedere in maniera inversa premendo
leg

germente nella zona esterna all'indica-
tore.
– Collocare prima il vetro con le linguette di
fiss

aggio piccole sopra il telaio dell'inter-
ruttore. Successivamente premere nella
parte anteriore fino ad incastrare le linguet-
te lunghe nel supporto. Avvertenza
Non è possibile sostituire le fonti luminose
dell e luc

i di cortesia a LED. Se la luce non fun-
ziona, rivolgersi a un Service Partner. 115
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza

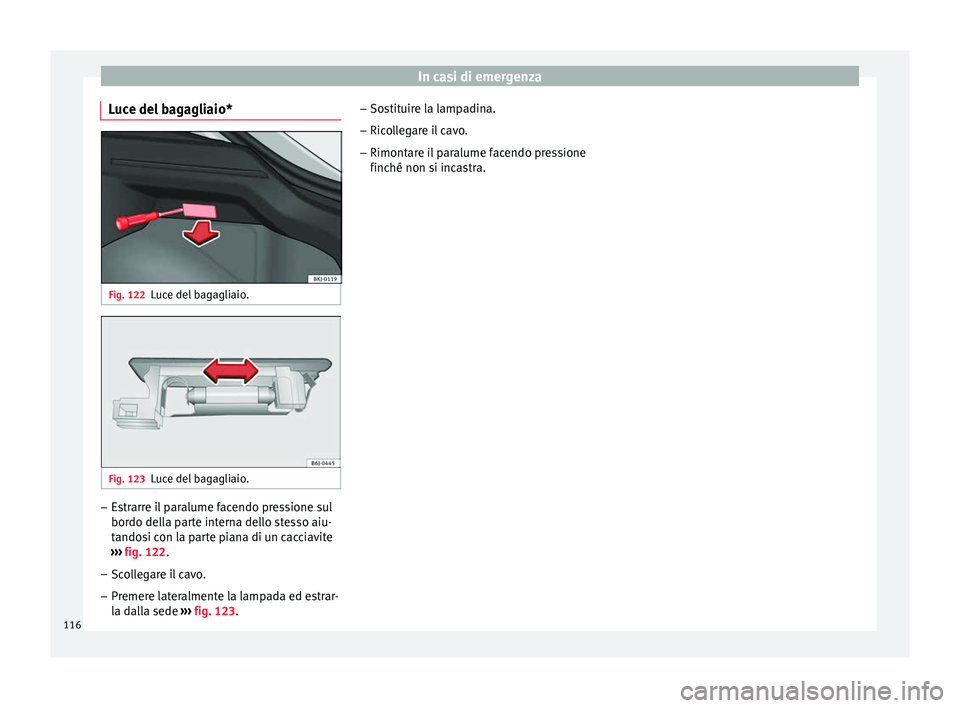

Luce del bagagliaio* Fig. 122
Luce del bagagliaio. Fig. 123
Luce del bagagliaio. –
Estrarre il paralume facendo pressione sul
bor do del
l
a parte interna dello stesso aiu-
tandosi con la parte piana di un cacciavite
››› fig. 122.
– Scollegare il cavo.
– Premere lateralmente la lampada ed estrar-
la dal

la sede ››› fig. 123. –
Sostit
uire la lampadina.
– Ricollegare il cavo.
– Rimontare il paralume facendo pressione
finché non si inc

astra.
116

Comando

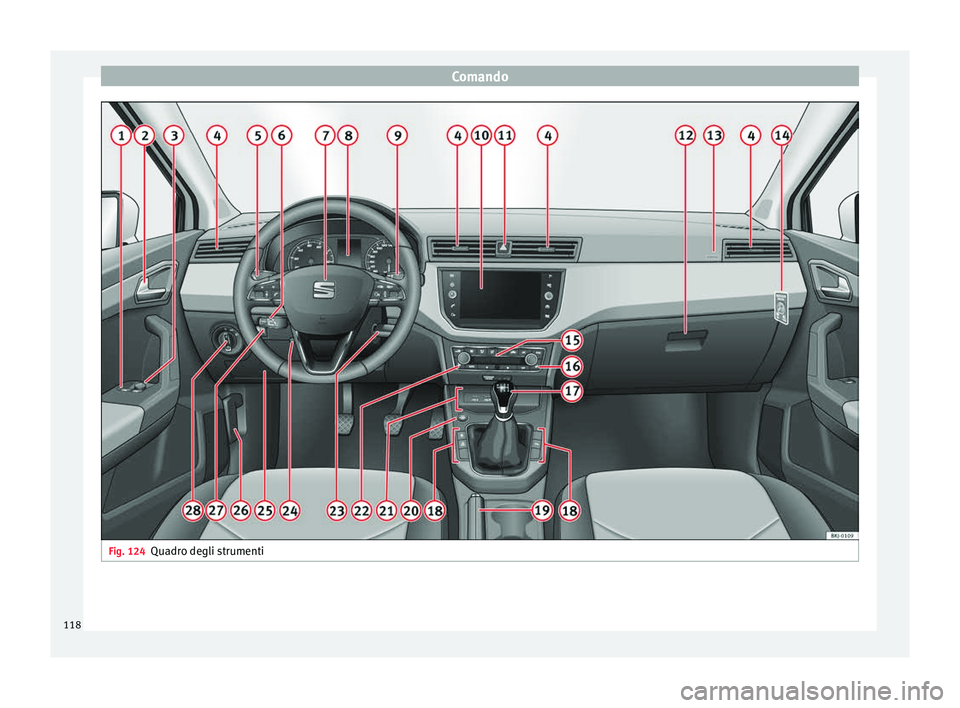

Fig. 124
Quadro degli strumenti118
