2018 Seat Arona Manuale del proprietario (in Italian)

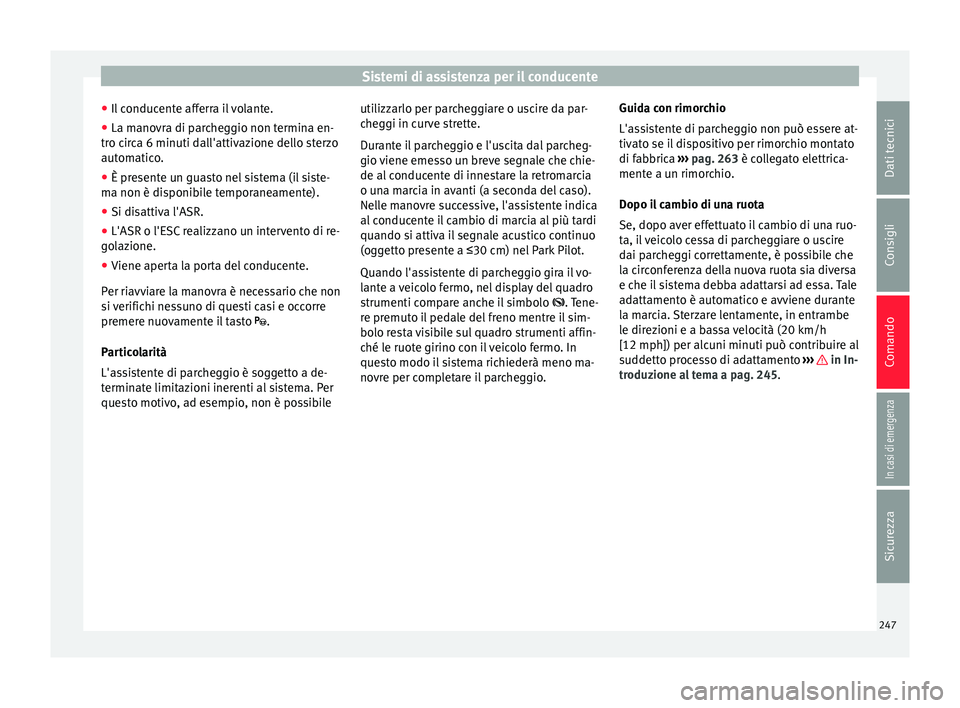

Sistemi di assistenza per il conducente
● Il c
onduc
ente afferra il volante.
● La manovra di parcheggio non termina en-
tro cir
ca 6 minuti dall'attivazione dello sterzo
automatico.
● È presente un guasto nel sistema (il siste-
ma non è dis
ponibile temporaneamente).
● Si disattiva l'ASR.
● L'ASR o l'ESC realizzano un intervento di re-
gol
azione.
● Viene aperta la porta del conducente.
Per riavv
iare la manovra è necessario che non
si verifichi nessuno di questi casi e occorre
premere nuovamente il tasto .
Particolarità
L'assistente di parcheggio è soggetto a de-
terminate limitazioni inerenti al sistema. Per
questo motivo, ad esempio, non è possibile utilizzarlo per parcheggiare o uscire da par-
cheg

gi in curve strette.
Durante il parcheggio e l'uscita dal parcheg-
gio viene emesso un breve segnale che chie-
de al conducente di innestare la retromarcia
o una marcia in avanti (a seconda del caso).
Nelle manovre successive, l'assistente indica
al conducente il cambio di marcia al più tardi
quando si attiva il segnale acustico continuo
(oggetto presente a ≤30 cm) nel Park Pilot.
Quando l'assistente di parcheggio gira il vo-
lante a veicolo fermo, nel display del quadro
strumenti compare anche il simbolo . Tene-
re premuto il pedale del freno mentre il sim-
bolo resta visibile sul quadro strumenti affin-
ché le ruote girino con il veicolo fermo. In
questo modo il sistema richiederà meno ma-
novre per completare il parcheggio. Guida con rimorchio
L'ass
istente di parcheggio non può essere at-
tivato se il dispositivo per rimorchio montato
di fabbrica ››› pag. 263 è collegato elettrica-
mente a un rimorchio.
Dopo il cambio di una ruota
Se, dopo aver effettuato il cambio di una ruo-
ta, il veicolo cessa di parcheggiare o uscire
dai parcheggi correttamente, è possibile che
la circonferenza della nuova ruota sia diversa
e che il sistema debba adattarsi ad essa. Tale
adattamento è automatico e avviene durante
la marcia. Sterzare lentamente, in entrambe
le direzioni e a bassa velocità (20 km/h
[12 mph]) per alcuni minuti può contribuire al
suddetto processo di adattamento ››› in In-
tr oduz
ione a

l tema a pag. 245.
247
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

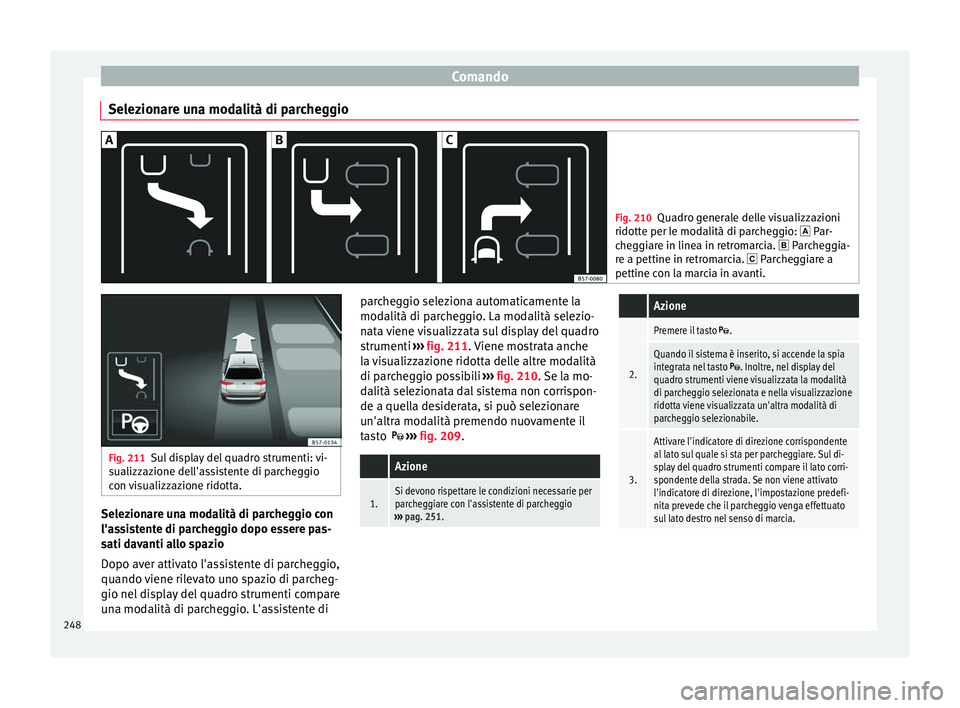

Selezionare una modalità di parcheggio Fig. 210
Quadro generale delle visualizzazioni
ridotte per l e mod
alità di parcheggio:  Par-
cheggiare in linea in retromarcia.  Parcheggia-
re a pettine in retromarcia.  Parcheggiare a
pettine con la marcia in avanti. Fig. 211
Sul display del quadro strumenti: vi-
sualizz az

ione dell'assistente di parcheggio
con visualizzazione ridotta. Selezionare una modalità di parcheggio con
l'a
s
s

istente di parcheggio dopo essere pas-
sati davanti allo spazio
Dopo aver attivato l'assistente di parcheggio,
quando viene rilevato uno spazio di parcheg-
gio nel display del quadro strumenti compare
una modalità di parcheggio. L'assistente di parcheggio seleziona automaticamente la
modalità di par

cheggio. La modalità selezio-
nata viene visualizzata sul display del quadro
strumenti ››› fig. 211. Viene mostrata anche
la visualizzazione ridotta delle altre modalità
di parcheggio possibili ››› fig. 210. Se la mo-
dalità selezionata dal sistema non corrispon-
de a quella desiderata, si può selezionare
un'altra modalità premendo nuovamente il
tasto  ››› fig. 209.
Azione
1.Si devono rispettare le condizioni necessarie per
parcheggiare con l'assistente di parcheggio
››› pag. 251.
Azione
2.
Premere il tasto .
Quando il sistema è inserito, si accende la spia
integrata nel tasto . Inoltre, nel display del
quadro strumenti viene visualizzata la modalità
di parcheggio selezionata e nella visualizzazione
ridotta viene visualizzata un'altra modalità di
parcheggio selezionabile.
3.
Attivare l'indicatore di direzione corrispondente
al lato sul quale si sta per parcheggiare. Sul di-
splay del quadro strumenti compare il lato corri-
spondente della strada. Se non viene attivato
l'indicatore di direzione, l'impostazione predefi-
nita prevede che il parcheggio venga effettuato
sul lato destro nel senso di marcia. 248

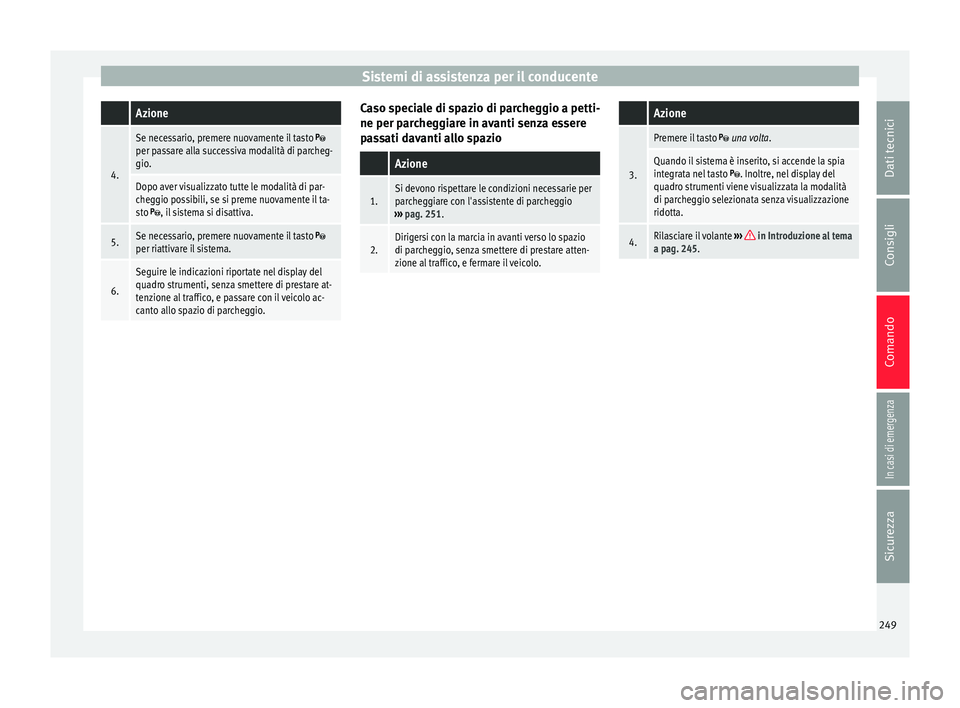

Sistemi di assistenza per il conducente Azione
4.
Se necessario, premere nuovamente il tasto per passare alla successiva modalità di parcheg-
gio.
Dopo aver visualizzato tutte le modalità di par-
cheggio possibili, se si preme nuovamente il ta-
sto
, il sistema si disattiva.
5.Se necessario, premere nuovamente il tasto per riattivare il sistema.
6.
Seguire le indicazioni riportate nel display del
quadro strumenti, senza smettere di prestare at-
tenzione al traffico, e passare con il veicolo ac-
canto allo spazio di parcheggio.
Caso speciale di spazio di parcheggio a petti-
ne per p
ar
c

heggiare in avanti senza essere
passati davanti allo spazio
Azione
1.Si devono rispettare le condizioni necessarie per
parcheggiare con l'assistente di parcheggio
››› pag. 251.
2.Dirigersi con la marcia in avanti verso lo spazio
di parcheggio, senza smettere di prestare atten-
zione al traffico, e fermare il veicolo.
Azione
3.
Premere il tasto  una volta .
Quando il sistema è inserito, si accende la spia
integrata nel tasto . Inoltre, nel display del
quadro strumenti viene visualizzata la modalità
di parcheggio selezionata senza visualizzazione
ridotta.
4.Rilasciare il volante ››› in Introduzione al tema
a pag. 245. 249
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

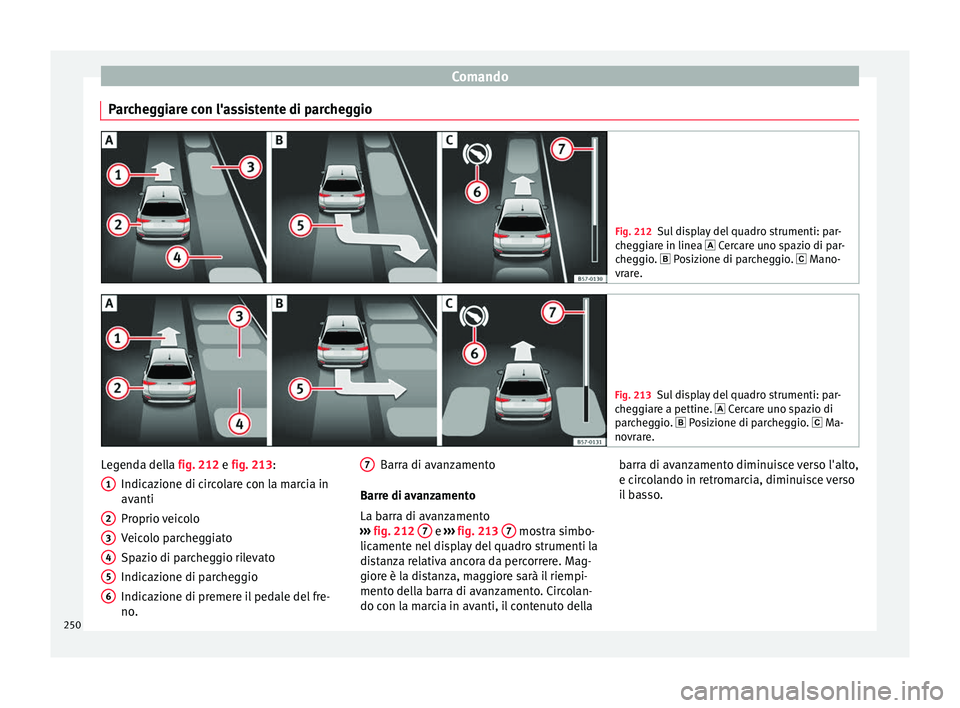

Parcheggiare con l'assistente di parcheggio Fig. 212
Sul display del quadro strumenti: par-
che g
giare in linea  Cercare uno spazio di par-
cheggio.  Posizione di parcheggio.  Mano-
vrare. Fig. 213
Sul display del quadro strumenti: par-
che g

giare a pettine.  Cercare uno spazio di
parcheggio.  Posizione di parcheggio.  Ma-
novrare. Legenda della fig. 212 e fig. 213:
Indic az
ione di c

ircolare con la marcia in
avanti
Proprio veicolo
Veicolo parcheggiato
Spazio di parcheggio rilevato
Indicazione di parcheggio
Indicazione di premere il pedale del fre-
no.
1 2
3
4
5
6 Barra di avanzamento
B arr
e di av
anzamento
La barra di avanzamento
››› fig. 212 7 e
›››
fig. 213 7 mostra simbo-
lic ament
e nel

display del quadro strumenti la
distanza relativa ancora da percorrere. Mag-
giore è la distanza, maggiore sarà il riempi-
mento della barra di avanzamento. Circolan-
do con la marcia in avanti, il contenuto della 7 barra di avanzamento diminuisce verso l'alto,
e c
ir
c

olando in retromarcia, diminuisce verso
il basso.
250

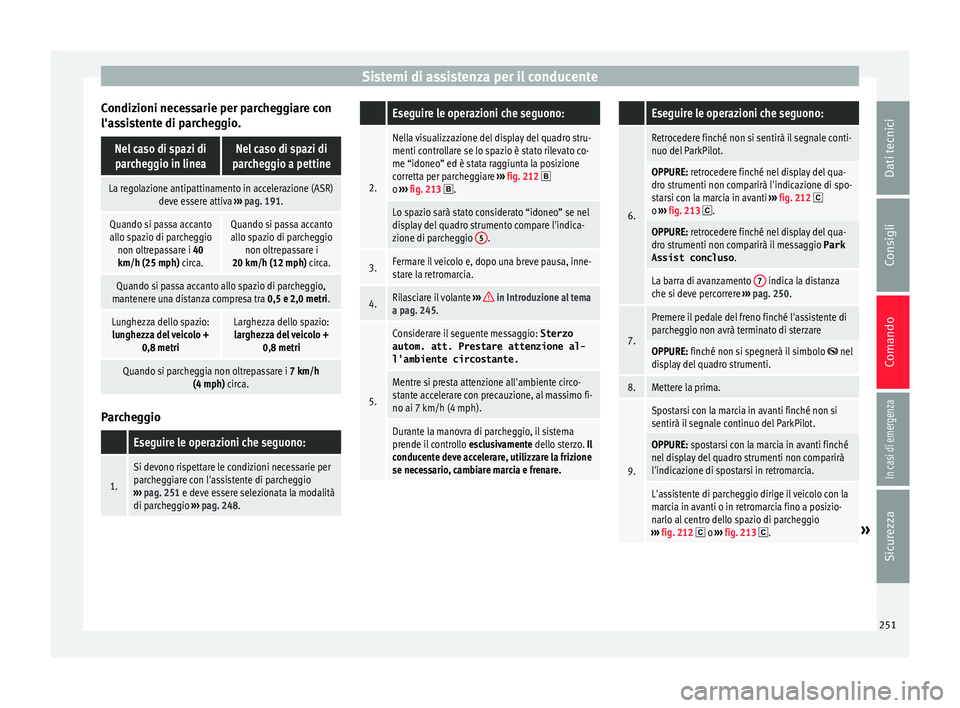

Sistemi di assistenza per il conducente
Condizioni necessarie per parcheggiare con
l'a s
s
istente di parcheggio.
Nel caso di spazi diparcheggio in lineaNel caso di spazi di
parcheggio a pettine
La regolazione antipattinamento in accelerazione (ASR) deve essere attiva ››› pag. 191.
Quando si passa accanto
allo spazio di parcheggio non oltrepassare i 40km/h (25 mph) circa.Quando si passa accanto
allo spazio di parcheggio non oltrepassare i
20 km/h (12 mph) circa.
Quando si passa accanto allo spazio di parcheggio,
mantenere una distanza compresa tra 0,5 e 2,0 metri.
Lunghezza dello spazio: lunghezza del veicolo + 0,8 metriLarghezza dello spazio:larghezza del veicolo + 0,8 metri
Quando si parcheggia non oltrepassare i 7 km/h (4 mph) circa.Parcheggio
Eseguire le operazioni che seguono:
1.
Si devono rispettare le condizioni necessarie per
parcheggiare con l'assistente di parcheggio
››› pag. 251 e deve essere selezionata la modalità
di parcheggio ››› pag. 248.
Eseguire le operazioni che seguono:
2.
Nella visualizzazione del display del quadro stru-
menti controllare se lo spazio è stato rilevato co-
me “idoneo” ed è stata raggiunta la posizione
corretta per parcheggiare ››› fig. 212
o ››› fig. 213 .
Lo spazio sarà stato considerato “idoneo” se nel
display del quadro strumento compare l'indica-
zione di parcheggio 5
.
3.Fermare il veicolo e, dopo una breve pausa, inne-
stare la retromarcia.
4.Rilasciare il volante
››› in Introduzione al tema
a pag. 245.
5.
Considerare il seguente messaggio: Sterzo
autom. att. Prestare attenzione al-
l'ambiente circostante.
Mentre si presta attenzione all'ambiente circo-
stante accelerare con precauzione, al massimo fi-
no ai 7 km/h (4 mph).
Durante la manovra di parcheggio, il sistema
prende il controllo esclusivamente dello sterzo. Il
conducente deve accelerare, utilizzare la frizione
se necessario, cambiare marcia e frenare.
Eseguire le operazioni che seguono:
6.
Retrocedere finché non si sentirà il segnale conti-
nuo del ParkPilot.
OPPURE: retrocedere finché nel display del qua-
dro strumenti non comparirà l'indicazione di spo-
starsi con la marcia in avanti ››› fig. 212
o ››› fig. 213 .
OPPURE: retrocedere finché nel display del qua-
dro strumenti non comparirà il messaggio Park
Assist concluso .
La barra di avanzamento 7 indica la distanza
che si deve percorrere ››› pag. 250.
7.
Premere il pedale del freno finché l'assistente di
parcheggio non avrà terminato di sterzare
OPPURE: finché non si spegnerà il simbolo  nel
display del quadro strumenti.
8.Mettere la prima.
9.
Spostarsi con la marcia in avanti finché non si
sentirà il segnale continuo del ParkPilot.
OPPURE: spostarsi con la marcia in avanti finché
nel display del quadro strumenti non comparirà
l'indicazione di spostarsi in retromarcia.
L'assistente di parcheggio dirige il veicolo con la
marcia in avanti o in retromarcia fino a posizio-
narlo al centro dello spazio di parcheggio
››› fig. 212
 o ››› fig. 213 .» 251
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

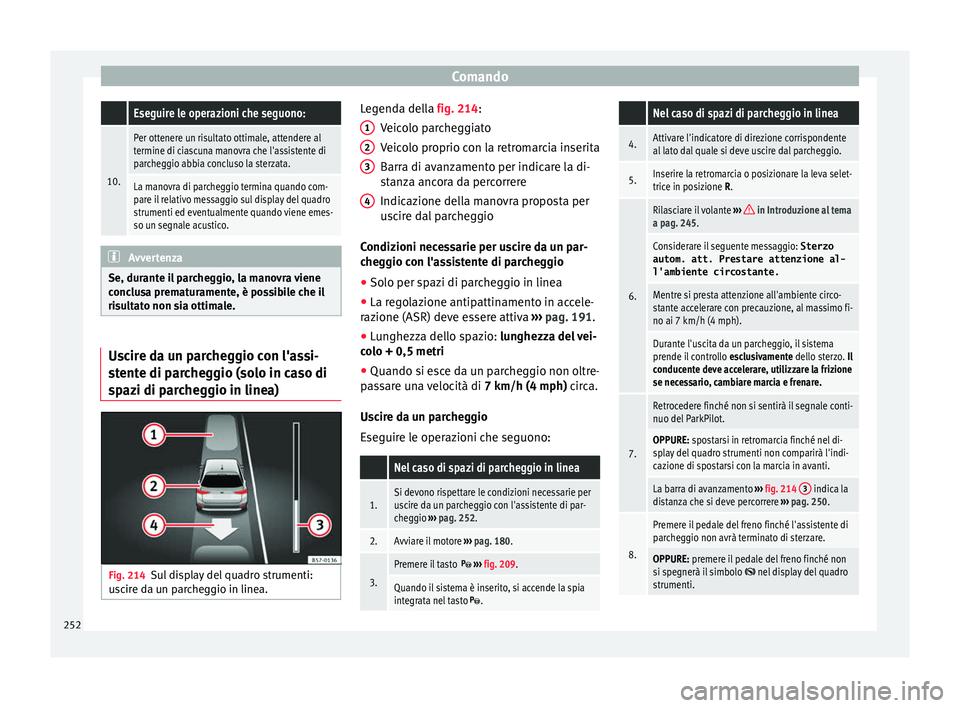

Comando Eseguire le operazioni che seguono:
10.
Per ottenere un risultato ottimale, attendere al
termine di ciascuna manovra che l'assistente di
parcheggio abbia concluso la sterzata.
La manovra di parcheggio termina quando com-
pare il relativo messaggio sul display del quadro
strumenti ed eventualmente quando viene emes-
so un segnale acustico.
Avvertenza
Se, durante il parcheggio, la manovra viene
conc lu

sa prematuramente, è possibile che il
risultato non sia ottimale. Uscire da un parcheggio con l'assi-
s
t
ent

e di parcheggio (solo in caso di
spazi di parcheggio in linea) Fig. 214
Sul display del quadro strumenti:
u sc

ire da un parcheggio in linea. Legenda della fig. 214:
Veic
o

lo parcheggiato
Veicolo proprio con la retromarcia inserita
Barra di avanzamento per indicare la di-
stanza ancora da percorrere
Indicazione della manovra proposta per
uscire dal parcheggio
Condizioni necessarie per uscire da un par-
cheggio con l'assistente di parcheggio ● Solo per spazi di parcheggio in linea
● La regolazione antipattinamento in accele-
razione (ASR) dev
e essere attiva ››› pag. 191.
● Lunghezza dello spazio: lunghezz
a del vei-
colo + 0,5 metri
● Quando si esce da un parcheggio non oltre-
pas
sare una velocità di 7 km/h (4 mph) circa.
Uscire da un parcheggio
Eseguire le operazioni che seguono:
Nel caso di spazi di parcheggio in linea
1.Si devono rispettare le condizioni necessarie per
uscire da un parcheggio con l'assistente di par-
cheggio ››› pag. 252.
2.Avviare il motore ››› pag. 180.
3.
Premere il tasto  ››› fig. 209.
Quando il sistema è inserito, si accende la spia
integrata nel tasto . 1
2
3
4
Nel caso di spazi di parcheggio in linea
4.Attivare l'indicatore di direzione corrispondente
al lato dal quale si deve uscire dal parcheggio.
5.Inserire la retromarcia o posizionare la leva selet-
trice in posizione R.
6.
Rilasciare il volante
››› in Introduzione al tema
a pag. 245.
Considerare il seguente messaggio: Sterzo
autom. att. Prestare attenzione al-
l'ambiente circostante.
Mentre si presta attenzione all'ambiente circo-
stante accelerare con precauzione, al massimo fi-
no ai 7 km/h (4 mph).
Durante l'uscita da un parcheggio, il sistema
prende il controllo esclusivamente dello sterzo. Il
conducente deve accelerare, utilizzare la frizione
se necessario, cambiare marcia e frenare.
7.
Retrocedere finché non si sentirà il segnale conti-
nuo del ParkPilot.
OPPURE: spostarsi in retromarcia finché nel di-
splay del quadro strumenti non comparirà l'indi-
cazione di spostarsi con la marcia in avanti.
La barra di avanzamento ››› fig. 214 3 indica la
distanza che si deve percorrere ››› pag. 250.
8.
Premere il pedale del freno finché l'assistente di
parcheggio non avrà terminato di sterzare.
OPPURE: premere il pedale del freno finché non
si spegnerà il simbolo  nel display del quadro
strumenti. 252

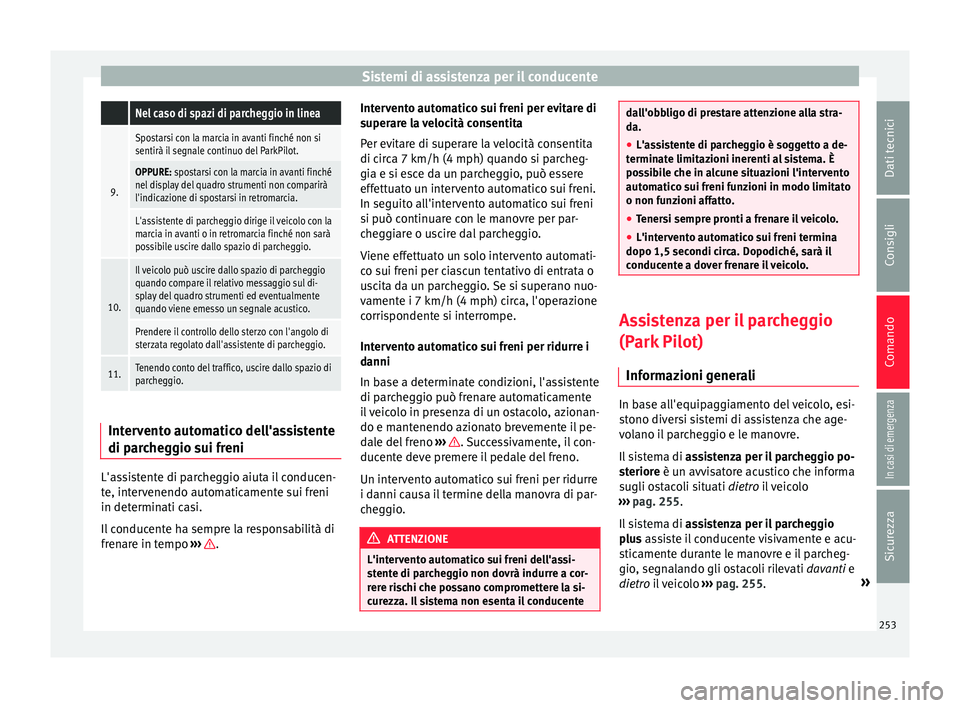

Sistemi di assistenza per il conducente Nel caso di spazi di parcheggio in linea
9.
Spostarsi con la marcia in avanti finché non si
sentirà il segnale continuo del ParkPilot.
OPPURE: spostarsi con la marcia in avanti finché
nel display del quadro strumenti non comparirà
l'indicazione di spostarsi in retromarcia.
L'assistente di parcheggio dirige il veicolo con la
marcia in avanti o in retromarcia finché non sarà
possibile uscire dallo spazio di parcheggio.
10.
Il veicolo può uscire dallo spazio di parcheggio
quando compare il relativo messaggio sul di-
splay del quadro strumenti ed eventualmente
quando viene emesso un segnale acustico.
Prendere il controllo dello sterzo con l'angolo di
sterzata regolato dall'assistente di parcheggio.
11.Tenendo conto del traffico, uscire dallo spazio di
parcheggio.
Intervento automatico dell'assistente
di p
ar
c

heggio sui freni L'assistente di parcheggio aiuta il conducen-
t
e, int
er

venendo automaticamente sui freni
in determinati casi.
Il conducente ha sempre la responsabilità di
frenare in tempo ››› .Intervento automatico sui freni per evitare di
s
uper
ar

e la velocità consentita
Per evitare di superare la velocità consentita
di circa 7 km/h (4 mph) quando si parcheg-
gia e si esce da un parcheggio, può essere
effettuato un intervento automatico sui freni.
In seguito all'intervento automatico sui freni
si può continuare con le manovre per par-
cheggiare o uscire dal parcheggio.
Viene effettuato un solo intervento automati-
co sui freni per ciascun tentativo di entrata o
uscita da un parcheggio. Se si superano nuo-
vamente i 7 km/h (4 mph) circa, l'operazione
corrispondente si interrompe.
Intervento automatico sui freni per ridurre i
danni
In base a determinate condizioni, l'assistente
di parcheggio può frenare automaticamente
il veicolo in presenza di un ostacolo, azionan-
do e mantenendo azionato brevemente il pe-
dale del freno ››› . Successivamente, il con-
duc ent
e dev

e premere il pedale del freno.
Un intervento automatico sui freni per ridurre
i danni causa il termine della manovra di par-
cheggio. ATTENZIONE
L'intervento automatico sui freni dell'assi-
st ent

e di parcheggio non dovrà indurre a cor-
rere rischi che possano compromettere la si-
curezza. Il sistema non esenta il conducente dall'obbligo di prestare attenzione alla stra-
da.
●
L'a s

sistente di parcheggio è soggetto a de-
terminat
e limitazioni inerenti al sistema. È
possibile che in alcune situazioni l'intervento
automatico sui freni funzioni in modo limitato
o non funzioni affatto.
● Tenersi sempre pronti a frenare il veicolo.
● L'intervento automatico sui freni termina
dopo 1,5 secondi cir
ca. Dopodiché, sarà il
conducente a dover frenare il veicolo. Assistenza per il parcheggio
(P
ark
Pi

lot)
Informazioni generali In base all'equipaggiamento del veicolo, esi-
s
t
ono div

ersi sistemi di assistenza che age-
volano il parcheggio e le manovre.
Il sistema di assistenza per il parcheggio po-
steriore è un avvisatore acustico che informa
sugli ostacoli situati dietro il veicolo
››› pag. 255.
Il sistema di assistenza per il parcheggio
plus assiste il conducente visivamente e acu-
sticamente durante le manovre e il parcheg-
gio, segnalando gli ostacoli rilevati davanti e
dietro il veicolo ››› pag. 255. »
253
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

Comando

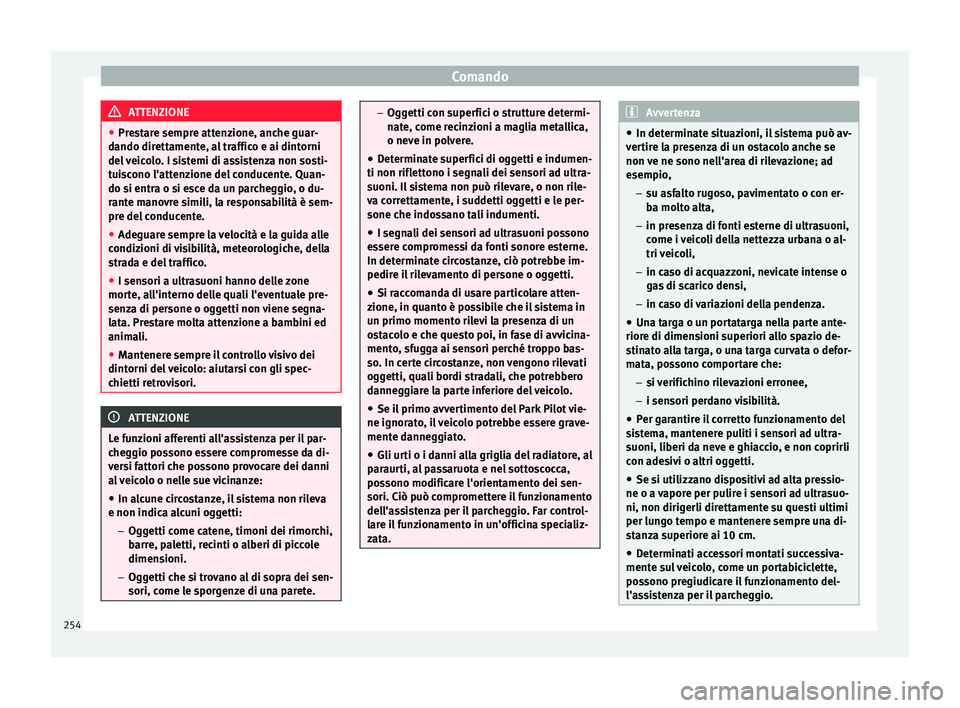

ATTENZIONE
● Pre s
tare sempre attenzione, anche guar-
dando direttamente, al traffico e ai dintorni
del veicolo. I sistemi di assistenza non sosti-
tuiscono l'attenzione del conducente. Quan-
do si entra o si esce da un parcheggio, o du-
rante manovre simili, la responsabilità è sem-
pre del conducente.
● Adeguare sempre la velocità e la guida alle
condizioni di
visibilità, meteorologiche, della
strada e del traffico.
● I sensori a ultrasuoni hanno delle zone
morte, a
ll'interno delle quali l'eventuale pre-
senza di persone o oggetti non viene segna-
lata. Prestare molta attenzione a bambini ed
animali.
● Mantenere sempre il controllo visivo dei
dintorni del
veicolo: aiutarsi con gli spec-
chietti retrovisori. ATTENZIONE
Le funzioni afferenti all'assistenza per il par-
che g

gio possono essere compromesse da di-
versi fattori che possono provocare dei danni
al veicolo o nelle sue vicinanze:
● In alcune circostanze, il sistema non rileva
e non indica alc
uni oggetti:
– Oggetti come catene, timoni dei rimorchi,
barre, paletti, recinti o alberi di piccole
dimensioni.
– Oggetti che si trovano al di sopra dei sen-
sori, come le sporgenze di una parete. –
Og g

etti con superfici o strutture determi-
nate, come recinzioni a maglia metallica,
o neve in polvere.
● Determinate superfici di oggetti e indumen-
ti non riflettono i se
gnali dei sensori ad ultra-
suoni. Il sistema non può rilevare, o non rile-
va correttamente, i suddetti oggetti e le per-
sone che indossano tali indumenti.
● I segnali dei sensori ad ultrasuoni possono
esser
e compromessi da fonti sonore esterne.
In determinate circostanze, ciò potrebbe im-
pedire il rilevamento di persone o oggetti.
● Si raccomanda di usare particolare atten-
zione, in quanto è po
ssibile che il sistema in
un primo momento rilevi la presenza di un
ostacolo e che questo poi, in fase di avvicina-
mento, sfugga ai sensori perché troppo bas-
so. In certe circostanze, non vengono rilevati
oggetti, quali bordi stradali, che potrebbero
danneggiare la parte inferiore del veicolo.
● Se il primo avvertimento del Park Pilot vie-
ne ignorato
, il veicolo potrebbe essere grave-
mente danneggiato.
● Gli urti o i danni alla griglia del radiatore, al
paraur
ti, al passaruota e nel sottoscocca,
possono modificare l'orientamento dei sen-
sori. Ciò può compromettere il funzionamento
dell'assistenza per il parcheggio. Far control-
lare il funzionamento in un'officina specializ-
zata. Avvertenza
● In determin at

e situazioni, il sistema può av-
vertire la presenza di un ostacolo anche se
non ve ne sono nell'area di rilevazione; ad
esempio,
–su asfalto rugoso, pavimentato o con er-
ba molto alta,
– in presenza di fonti esterne di ultrasuoni,
come i veicoli della nettezza urbana o al-
tri veicoli,
– in caso di acquazzoni, nevicate intense o
gas di scarico densi,
– in caso di variazioni della pendenza.
● Una targa o un portatarga nella parte ante-
riore di dimens
ioni superiori allo spazio de-
stinato alla targa, o una targa curvata o defor-
mata, possono comportare che:
– si verifichino rilevazioni erronee,
– i sensori perdano visibilità.
● Per garantire il corretto funzionamento del
sis
tema, mantenere puliti i sensori ad ultra-
suoni, liberi da neve e ghiaccio, e non coprirli
con adesivi o altri oggetti.
● Se si utilizzano dispositivi ad alta pressio-
ne o a vapor
e per pulire i sensori ad ultrasuo-
ni, non dirigerli direttamente su questi ultimi
per lungo tempo e mantenere sempre una di-
stanza superiore ai 10 cm.
● Determinati accessori montati successiva-
mente su
l veicolo, come un portabiciclette,
possono pregiudicare il funzionamento del-
l'assistenza per il parcheggio. 254
