2018 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

255

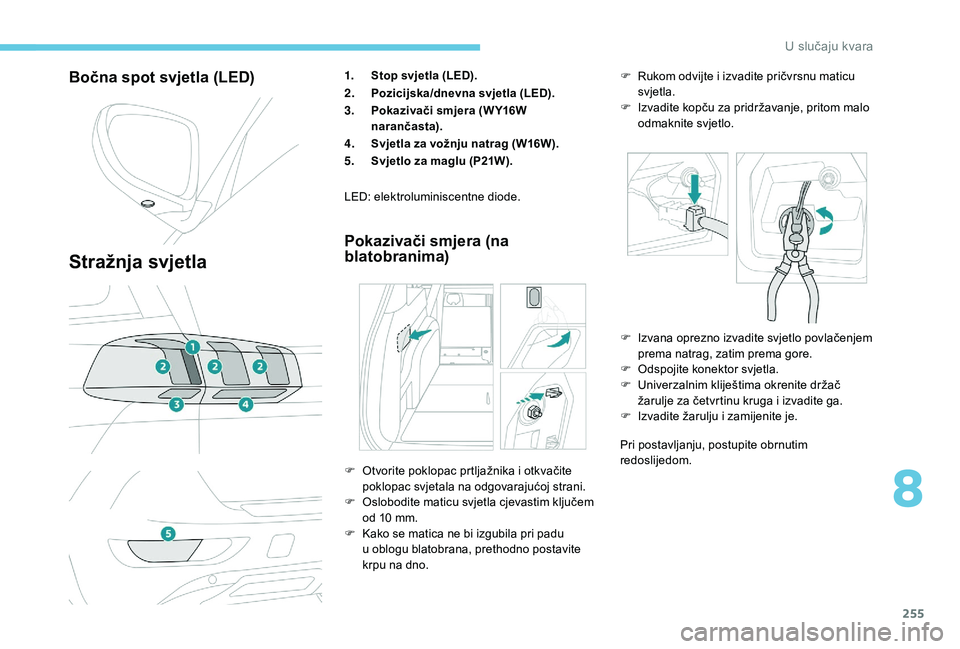

Bočna spot svjetla (LED)
Stražnja svjetla
1.Stop svjetla (LED).
2. Pozicijska/dnevna svjetla (LED).
3. Pokazivači smjera (W Y16W
narančasta).
4. Svjetla za vožnju natrag (W16W).
5. Svjetlo za maglu (P21W).
Pokazivači smjera (na
blatobranima)
Pri postavljanju, postupite obrnutim
redoslijedom.
LED: elektroluminiscentne diode.
F

O

tvorite poklopac prtljažnika i

otkvačite
poklopac svjetala na odgovarajućoj strani.
F

O

slobodite maticu svjetla cjevastim ključem
od 10

mm.
F

K

ako se matica ne bi izgubila pri padu
u

oblogu blatobrana, prethodno postavite
krpu na dno. F

I
zvana oprezno izvadite svjetlo povlačenjem
prema natrag, zatim prema gore.
F
O
dspojite konektor svjetla.
F
U
niverzalnim kliještima okrenite držač
žarulje za četvrtinu kruga i izvadite ga.
F
I
zvadite žarulju i zamijenite je.
F
R
ukom odvijte i izvadite pričvrsnu maticu
svjetla.
F
I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo.
8
U slučaju kvara

256

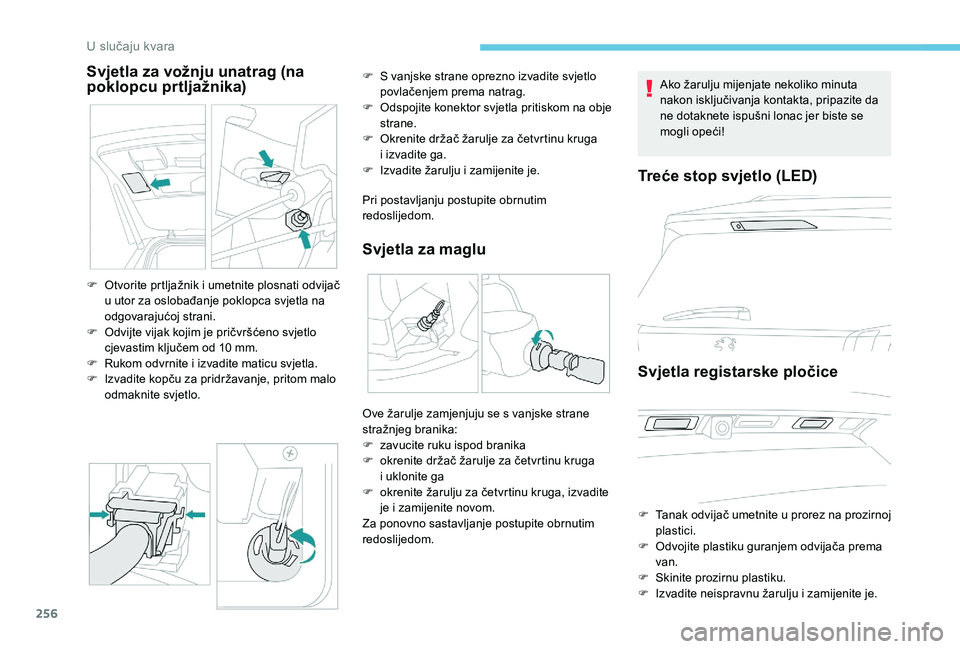

Svjetla za vožnju unatrag (na
poklopcu prtljažnika)
Pri postavljanju postupite obrnutim
redoslijedom.
Svjetla za maglu
F Otvorite prtljažnik i umetnite plosnati odvijač
u utor za oslobađanje poklopca svjetla na
odgovarajućoj strani.
F

O
dvijte vijak kojim je pričvršćeno svjetlo
cjevastim ključem od 10
mm.
F

R
ukom odvrnite i izvadite maticu svjetla.
F

I
zvadite kopču za pridržavanje, pritom malo
odmaknite svjetlo. F

S v
anjske strane oprezno izvadite svjetlo
povlačenjem prema natrag.
F
O
dspojite konektor svjetla pritiskom na obje
strane.
F
O
krenite držač žarulje za četvrtinu kruga
i izvadite ga.
F
I
zvadite žarulju i zamijenite je.
Ako žarulju mijenjate nekoliko minuta
nakon isključivanja kontakta, pripazite da
ne dotaknete ispušni lonac jer biste se
mogli opeći!
Ove žarulje zamjenjuju se s vanjske strane
stražnjeg branika:
F

z
avucite ruku ispod branika
F

o
krenite držač žarulje za četvrtinu kruga
i
uklonite ga
F

o
krenite žarulju za četvrtinu kruga, izvadite
je i
zamijenite novom.
Za ponovno sastavljanje postupite obrnutim
redoslijedom.
Treće stop svjetlo (LED)
Svjetla registarske pločice
F Tanak odvijač umetnite u pro rez na prozirnoj
plastici.
F

O
dvojite plastiku guranjem odvijača prema
van.
F

S
kinite prozirnu plastiku.
F

I
zvadite neispravnu žarulju i zamijenite je.
U slučaju kvara

257

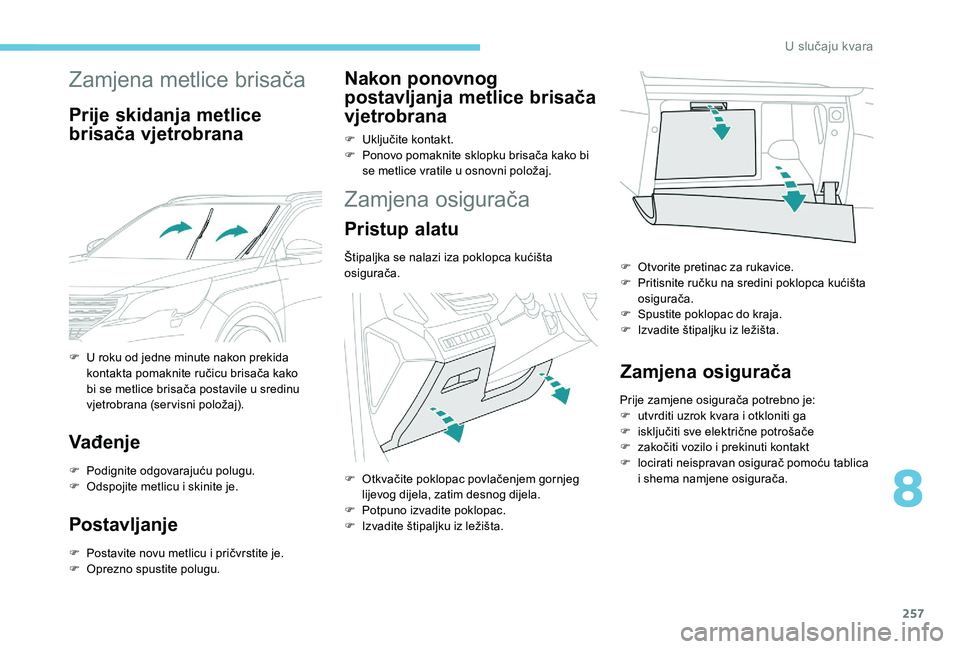

Zamjena metlice brisača
Prije skidanja metlice
brisača vjetrobrana
Vađenje
F Podignite odgovarajuću polugu.
F O dspojite metlicu i skinite je.
Postavljanje
F Postavite novu metlicu i pričvrstite je.
F O prezno spustite polugu.
Nakon ponovnog
postavljanja metlice brisača
vjetrobrana
F Uključite kontakt.
F P onovo pomaknite sklopku brisača kako bi
se metlice vratile u
osnovni položaj.
Zamjena osigurača
Pristup alatu
Štipaljka se nalazi iza poklopca kućišta
osigurača.
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga
F

i
sključiti sve električne potrošače
F

z
akočiti vozilo i prekinuti kontakt
F

l
ocirati neispravan osigurač pomoću tablica
i
shema namjene osigurača.
F

U r

oku od jedne minute nakon prekida
kontakta pomaknite ručicu brisača kako
bi se metlice brisača postavile u

sredinu
vjetrobrana (servisni položaj).
F

O

tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P

otpuno izvadite poklopac.
F

I

zvadite štipaljku iz ležišta. F

O
tvorite pretinac za rukavice.
F
P
ritisnite ručku na sredini poklopca kućišta
osigurača.
F
S
pustite poklopac do kraja.
F
I
zvadite štipaljku iz ležišta.
8
U slučaju kvara

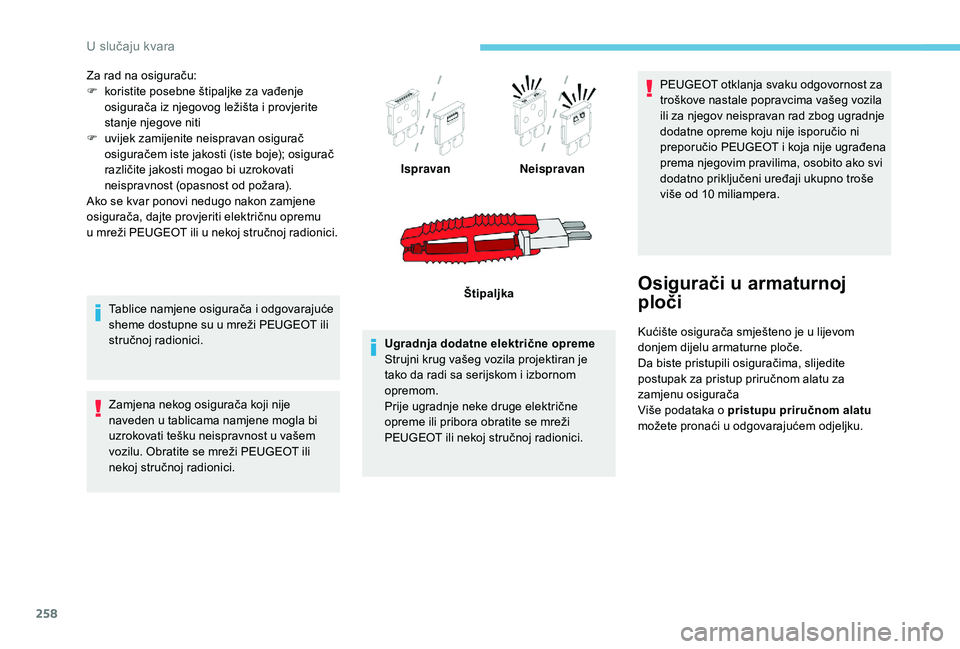

258
Za rad na osiguraču:
F k oristite posebne štipaljke za vađenje
osigurača iz njegovog ležišta i
provjerite
stanje njegove niti
F

u
vijek zamijenite neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u
mreži PEUGEOT ili u nekoj stručnoj radionici.
Tablice namjene osigurača i
odgovarajuće
sheme dostupne su u
mreži PEUGEOT ili
stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u
tablicama namjene mogla bi
uzrokovati tešku neispravnost u
vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici. Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i
izbornom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. PEUGEOT otklanja svaku odgovornost za
troškove nastale popravcima vašeg vozila
ili za njegov neispravan rad zbog ugradnje
dodatne opreme koju nije isporučio ni
preporučio PEUGEOT i
koja nije ugrađena
prema njegovim pravilima, osobito ako svi
dodatno priključeni uređaji ukupno troše
više od 10
miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
d onjem dijelu armaturne ploče.
Da biste pristupili osiguračima, slijedite
postupak za pristup priručnom alatu za
zamjenu osigurača
Više podataka o
pristupu priručnom alatu
možete pronaći u
odgovarajućem odjeljku.
Ispravan
Neispravan
Štipaljka
U slučaju kvara

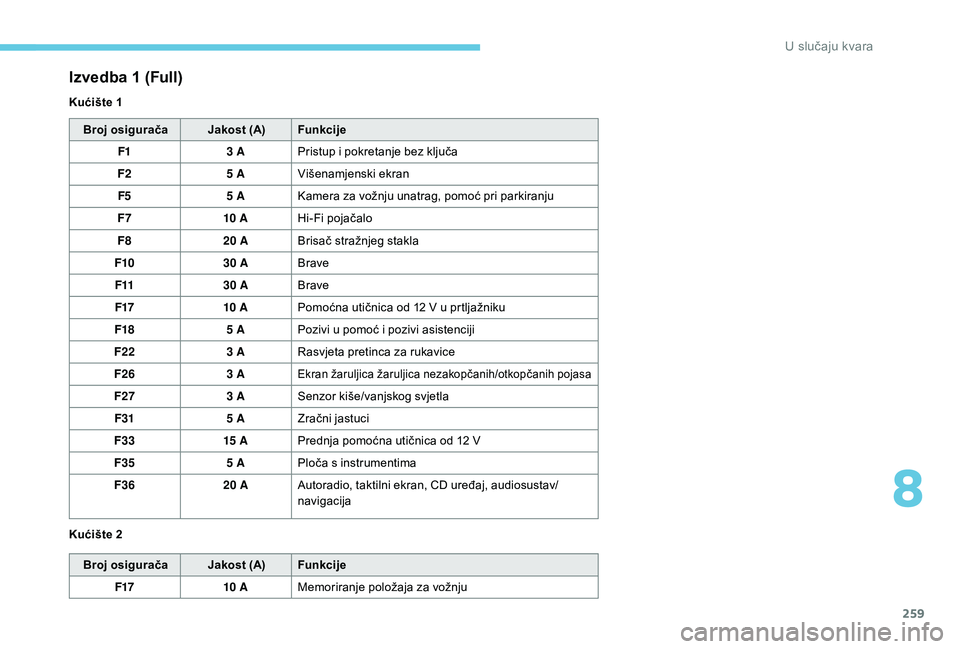

259
Broj osiguračaJakost (A)Funkcije
F1 3
APristup i
pokretanje bez ključa
F2 5
AVišenamjenski ekran
F5 5
AKamera za vožnju unatrag, pomoć pri parkiranju
F7 10


AHi-Fi pojačalo
F8 20
ABrisač stražnjeg stakla
F10 30
ABrave
F11 30
ABrave
F17 10


APomoćna utičnica od 12
V u prtljažniku
F18 5
APozivi u
pomoć i pozivi asistenciji
F22 3
ARasvjeta pretinca za rukavice
F26 3
A
Ekran žaruljica žaruljica nezakopčanih/otkopčanih pojasa
F273 ASenzor kiše/vanjskog svjetla
F31 5
AZračni jastuci
F33 15


APrednja pomoćna utičnica od 12
V
F35 5
APloča s
instrumentima
F36 20
AAutoradio, taktilni ekran, CD uređaj, audiosustav/
navigacija
Broj osigurača Jakost (A)Funkcije
F17 10


AMemoriranje položaja za vožnju
Izvedba 1 (Full)
Kućište 1
Kućište 2
8
U slučaju kvara

260

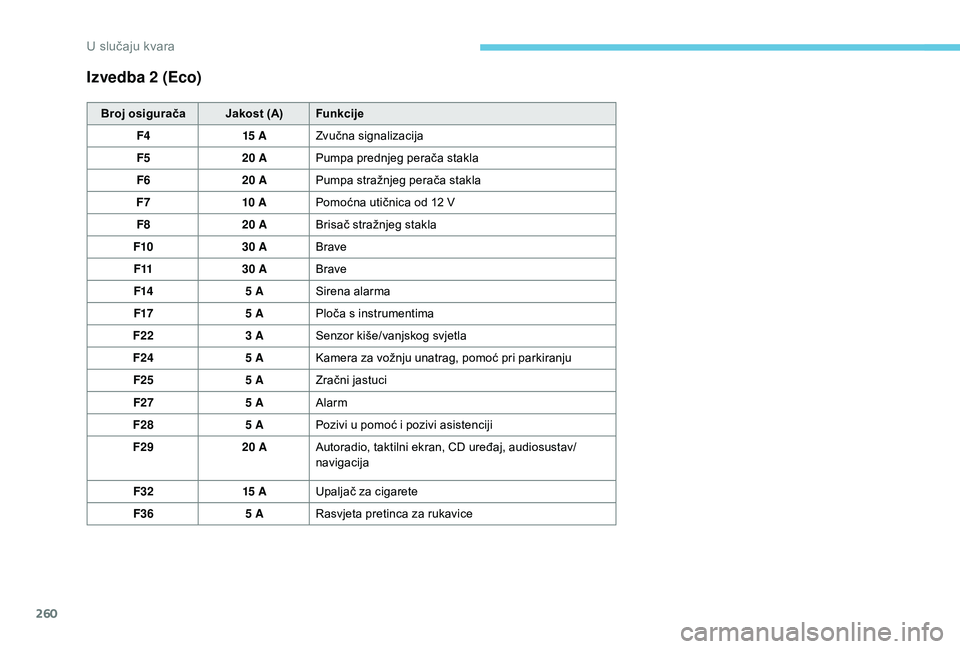

Izvedba 2 (Eco)
Broj osiguračaJakost (A)Funkcije
F4 15


AZvučna signalizacija
F5 20
APumpa prednjeg perača stakla
F6 20
APumpa stražnjeg perača stakla
F7 10


APomoćna utičnica od 12
V
F8 20
ABrisač stražnjeg stakla
F10 30
ABrave
F11 30
ABrave
F14 5
ASirena alarma
F17 5
APloča s
instrumentima
F22 3
ASenzor kiše/vanjskog svjetla
F24 5
AKamera za vožnju unatrag, pomoć pri parkiranju
F25 5
AZračni jastuci
F27 5
AAlarm
F28 5
APozivi u
pomoć i pozivi asistenciji
F29 20
AAutoradio, taktilni ekran, CD uređaj, audiosustav/
navigacija
F32 15


AUpaljač za cigarete
F36 5
ARasvjeta pretinca za rukavice
U slučaju kvara

261

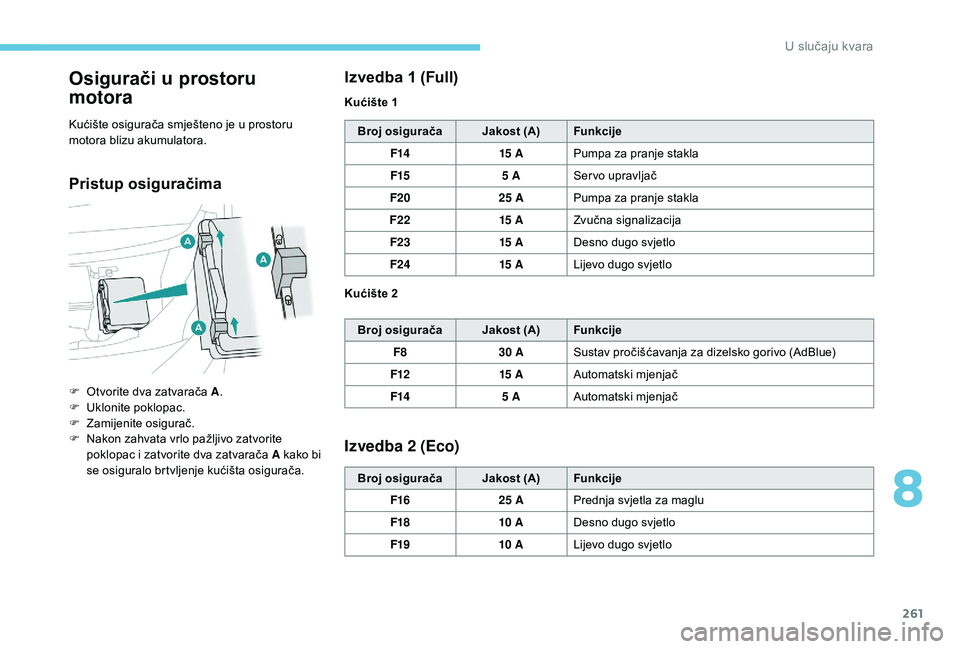

Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
m otora blizu akumulatora.
Pristup osiguračima Izvedba 1 (Full)
Broj osigurača
Jakost (A)Funkcije
F14 15


APumpa za pranje stakla
F15 5
ASer vo upravljač
F20 25
APumpa za pranje stakla
F22 15


AZvučna signalizacija
F23 15


ADesno dugo svjetlo
F24 15


ALijevo dugo svjetlo
Broj osigurača Jakost (A)Funkcije
F8 30
ASustav pročišćavanja za dizelsko gorivo (AdBlue)
F12 15


AAutomatski mjenjač
F14 5
AAutomatski mjenjač
Izvedba 2 (Eco)
Broj osigurača Jakost (A)Funkcije
F16 25
APrednja svjetla za maglu
F18 10


ADesno dugo svjetlo
F19 10


ALijevo dugo svjetlo
F

O

tvorite dva zatvarača A
.
F

U

klonite poklopac.
F

Z

amijenite osigurač.
F

N

akon zahvata vrlo pažljivo zatvorite
poklopac i

zatvorite dva zatvarača A kako bi
se osiguralo brtvljenje kućišta osigurača. Kućište 1
Kućište 2
8
U slučaju kvara

262

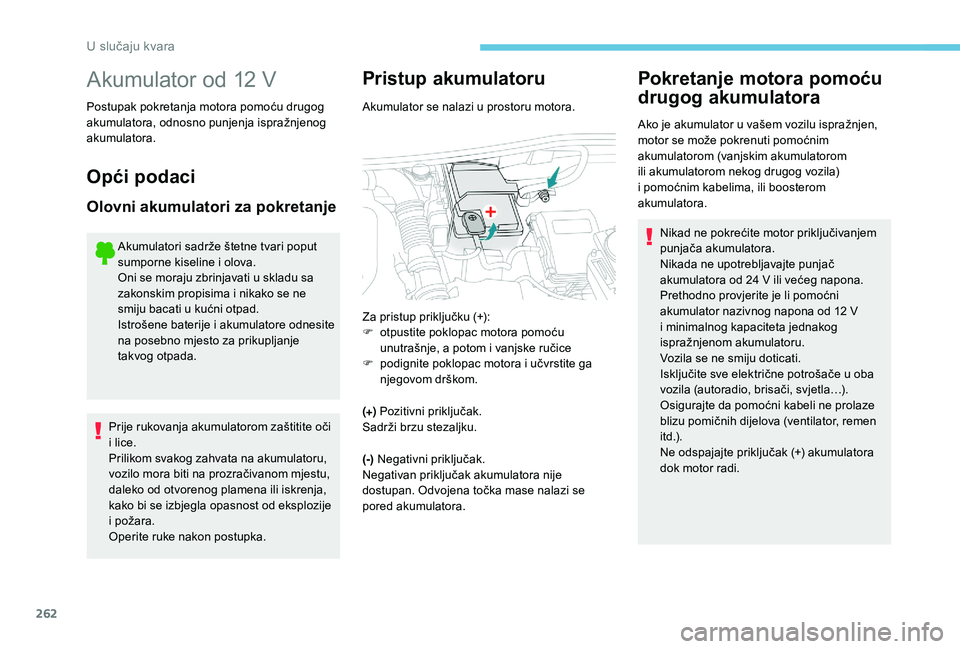

Akumulator od 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Opći podaci
Olovni akumulatori za pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u
skladu sa
zakonskim propisima i
nikako se ne
smiju bacati u
kućni otpad.
Istrošene baterije i
akumulatore odnesite
na posebno mjesto za prikupljanje
takvog otpada.
Prije rukovanja akumulatorom zaštitite oči
i

lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije
i

požara.
Operite ruke nakon postupka.
Pristup akumulatoru
Akumulator se nalazi u prostoru motora.
(+)
Pozitivni priključak.
Sadrži brzu stezaljku.
(-) Negativni priključak.
Negativan priključak akumulatora nije
dostupan. Odvojena točka mase nalazi se
pored akumulatora.
Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
m otor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila)
i pomoćnim kabelima, ili boosterom
akumulatora.
Za pristup priključku (+):
F

o

tpustite poklopac motora pomoću
unutrašnje, a potom i

vanjske ručice
F

p

odignite poklopac motora i

učvrstite ga
njegovom drškom. Nikad ne pokrećite motor priključivanjem
punjača akumulatora.
Nikada ne upotrebljavajte punjač
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni
akumulator nazivnog napona od 12
V
i
minimalnog kapaciteta jednakog
ispražnjenom akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u
oba
vozila (autoradio, brisači, svjetla…).
Osigurajte da pomoćni kabeli ne prolaze
blizu pomičnih dijelova (ventilator, remen
i t d .) .
Ne odspajajte priključak (+) akumulatora
dok motor radi.
U slučaju kvara
