2018 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

31

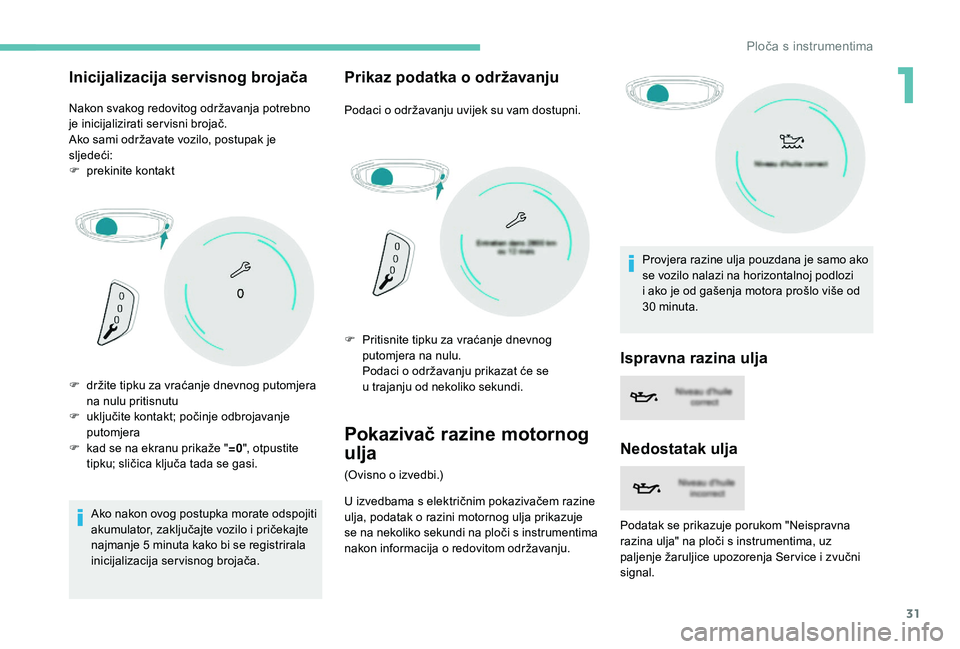

Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F
p
rekinite kontakt
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i
pričekajte
najmanje 5
minuta kako bi se registrirala
inicijalizacija servisnog brojača.
Prikaz podatka o održavanju
Podaci o održavanju uvijek su vam dostupni.
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
U i zvedbama s električnim pokazivačem razine
ulja, podatak o
razini motornog ulja prikazuje
se na nekoliko sekundi na ploči s

i
nstrumentima
nakon informacija o
redovitom održavanju. Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi
i
ako je od gašenja motora prošlo više od
30 minuta.
F

d

ržite tipku za vraćanje dnevnog putomjera
na nulu pritisnutu
F

u

ključite kontakt; počinje odbrojavanje
putomjera
F

k

ad se na ekranu prikaže "
=0", otpustite
tipku; sličica ključa tada se gasi. F
P
ritisnite tipku za vraćanje dnevnog
putomjera na nulu.
P
odaci o održavanju prikazat će se
u trajanju od nekoliko sekundi.
Ispravna razina ulja
Nedostatak ulja
Podatak se prikazuje porukom "Neispravna
razina ulja" na ploči s
instrumentima, uz
paljenje žaruljice upozorenja Ser vice i
zvučni
signal.
1
Ploča s instrumentima

32

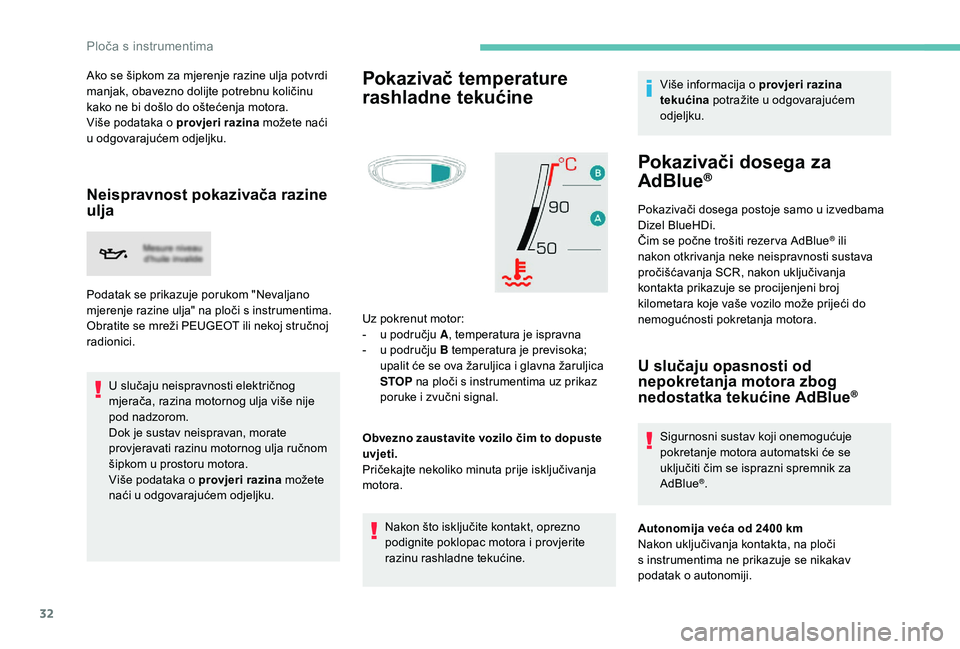

Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.
Više podataka o provjeri razina možete naći
u
odgovarajućem odjeljku.
Neispravnost pokazivača razine
ulja
Podatak se prikazuje porukom "Nevaljano
mjerenje razine ulja" na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog
mjerača, razina motornog ulja više nije
pod nadzorom.
Dok je sustav neispravan, morate
provjeravati razinu motornog ulja ručnom
šipkom u
prostoru motora.
Više podataka o
provjeri razina možete
naći u
odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine
Uz pokrenut motor:
- u p odručju A , temperatura je ispravna
-

u p
odručju B temperatura je previsoka;
upalit će se ova žaruljica i
glavna žaruljica
STOP na ploči s
instrumentima uz prikaz
poruke i
zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije isključivanja
motora.
Nakon što isključite kontakt, oprezno
podignite poklopac motora i
provjerite
razinu rashladne tekućine. Više informacija o
provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači dosega za
AdBlue®
Pokazivači dosega postoje samo u izvedbama
D izel BlueHDi.
Čim se počne trošiti rezer va AdBlue
® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
U slučaju opasnosti od
nepokretanja motora zbog
nedostatka tekućine AdBlue
®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski će se
uključiti čim se isprazni spremnik za
AdBlue
®.
Autonomija veća od 2400 km
Nakon uključivanja kontakta, na ploči
s

instrumentima ne prikazuje se nikakav
podatak o

autonomiji.
Ploča s instrumentima

33

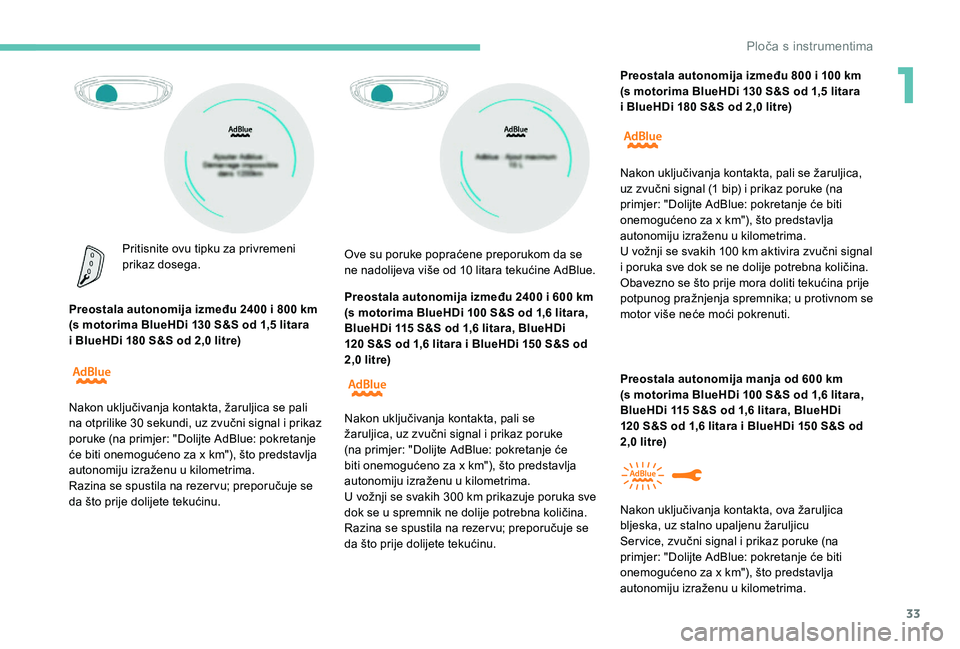

Pritisnite ovu tipku za privremeni
prikaz dosega.
Preostala autonomija između 2400
i 800 km
(s motorima BlueHDi 130
S&S od 1,5 litara
i

BlueHDi 180 S&S od 2,0 litre) Preostala autonomija između 2400
i 600 km
(s motorima BlueHDi 100
S&S od 1,6 litara,
BlueHDi 115
S&S od 1,6 litara, BlueHDi
120
S&S od 1,6 litara i BlueHDi 150 S&S od
2,0
litre)
Nakon uključivanja kontakta, žaruljica se pali
na otprilike 30
sekundi, uz zvučni signal i prikaz
poruke (na primjer: "Dolijte AdBlue: pokretanje
će biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u
kilometrima.
Razina se spustila na rezer vu; preporučuje se
da što prije dolijete tekućinu. Ove su poruke popraćene preporukom da se
ne nadolijeva više od 10
litara tekućine AdBlue.
Nakon uključivanja kontakta, pali se
žaruljica, uz zvučni signal i
prikaz poruke
(na primjer: "Dolijte AdBlue: pokretanje će
biti onemogućeno za x km"), što predstavlja
autonomiju izraženu u
kilometrima.
U vožnji se svakih 300
km prikazuje poruka sve
dok se u
spremnik ne dolije potrebna količina.
Razina se spustila na rezer vu; preporučuje se
da što prije dolijete tekućinu. Preostala autonomija između 800
i 100 km
(s motorima BlueHDi 130 S&S od 1,5 litara
i BlueHDi 180 S&S od 2,0 litre)
Preostala autonomija manja od 600 km
(s motorima BlueHDi 100
S&S od 1,6 litara,
BlueHDi 115
S&S od 1,6 litara, BlueHDi
120
S&S od 1,6 litara i BlueHDi 150 S&S od
2,0
litre)
Nakon uključivanja kontakta, pali se žaruljica,
uz zvučni signal (1
bip) i prikaz poruke (na
primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u kilometrima.
U vožnji se svakih 100 km aktivira zvučni signal
i
poruka sve dok se ne dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Nakon uključivanja kontakta, ova žaruljica
bljeska, uz stalno upaljenu žaruljicu
Ser vice, zvučni signal i
prikaz poruke (na
primjer: "Dolijte AdBlue: pokretanje će biti
onemogućeno za x km"), što predstavlja
autonomiju izraženu u
kilometrima.
1
Ploča s instrumentima

34

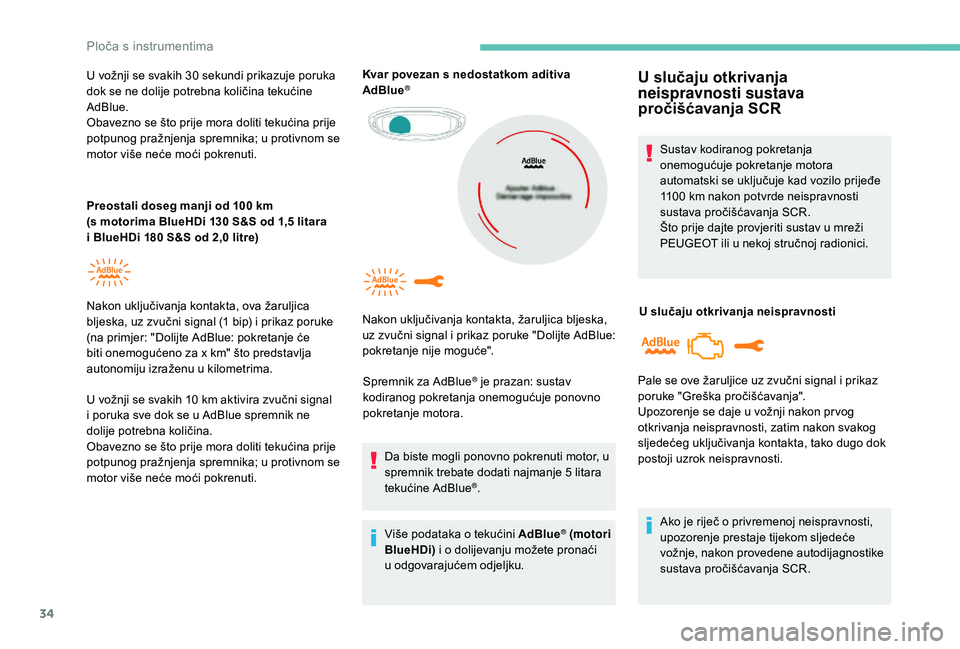

U vožnji se svakih 30 sekundi prikazuje poruka
d ok se ne dolije potrebna količina tekućine
AdBlue.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti.
Preostali doseg manji od 100
km
(s motorima BlueHDi 130
S&S od 1,5 litara
i
BlueHDi 180 S&S od 2,0 litre)
U vožnji se svakih 10
km aktivira zvučni signal
i
poruka sve dok se u AdBlue spremnik ne
dolije potrebna količina.
Obavezno se što prije mora doliti tekućina prije
potpunog pražnjenja spremnika; u protivnom se
motor više neće moći pokrenuti. Kvar povezan s
nedostatkom aditiva
AdBlue®
Spremnik za AdBlue® je prazan: sustav
kodiranog pokretanja onemogućuje ponovno
pokretanje motora.
Da biste mogli ponovno pokrenuti motor, u
spremnik trebate dodati najmanje 5
litara
tekućine AdBlue
®.
Više podataka o

tekućini AdBlue
® (motori
BlueHDi) i o

dolijevanju možete pronaći
u

odgovarajućem odjeljku.
Nakon uključivanja kontakta, ova žaruljica
bljeska, uz zvučni signal (1

bip) i prikaz poruke
(na primjer: "Dolijte AdBlue: pokretanje će
biti onemogućeno za x km" što predstavlja
autonomiju izraženu u

kilometrima.
Nakon uključivanja kontakta, žaruljica bljeska,
uz zvučni signal i

prikaz poruke "Dolijte AdBlue:
pokretanje nije moguće".
U slučaju otkrivanja
neispravnosti sustava
pročišćavanja SCR
Sustav kodiranog pokretanja
onemogućuje pokretanje motora
automatski se uključuje kad vozilo prijeđe
1100
km nakon potvrde neispravnosti
sustava pročišćavanja SCR.
Što prije dajte provjeriti sustav u
mreži
PEUGEOT ili u
nekoj stručnoj radionici.
U slučaju otkrivanja neispravnosti
Ako je riječ o
privremenoj neispravnosti,
upozorenje prestaje tijekom sljedeće
vožnje, nakon provedene autodijagnostike
sustava pročišćavanja SCR.
Pale se ove žaruljice uz zvučni signal i
prikaz
poruke "Greška pročišćavanja".
Upozorenje se daje u
vožnji nakon pr vog
otkrivanja neispravnosti, zatim nakon svakog
sljedećeg uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Ploča s instrumentima

35

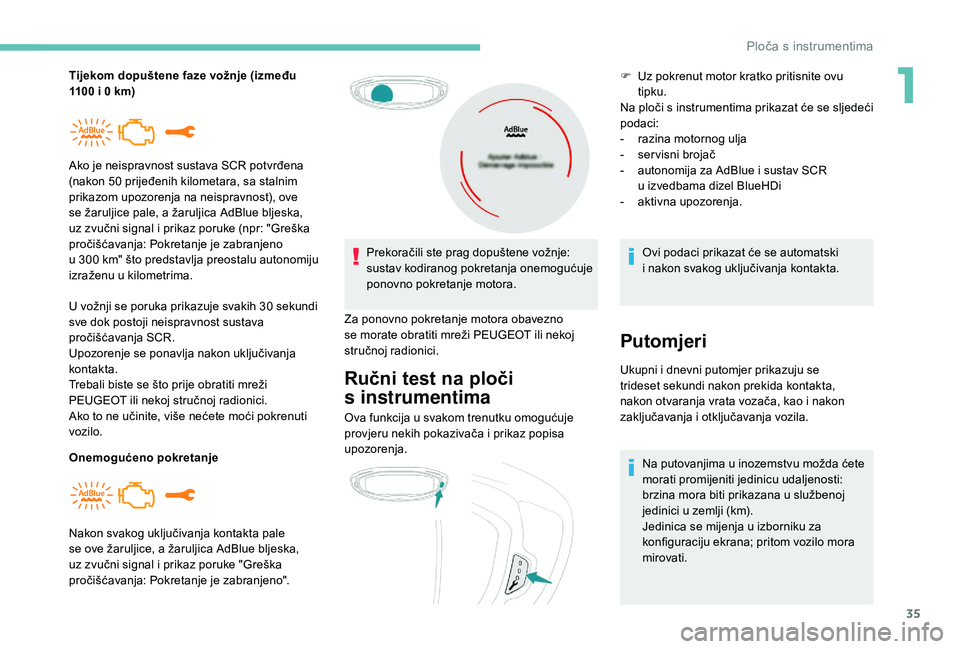

Tijekom dopuštene faze vožnje (između
1100 i 0 km)
U vožnji se poruka prikazuje svakih 30
sekundi
sve dok postoji neispravnost sustava
pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Trebali biste se što prije obratiti mreži
PEUGEOT ili nekoj stručnoj radionici.
Ako to ne učinite, više nećete moći pokrenuti
vozilo. Ako je neispravnost sustava SCR potvrđena
(nakon 50
prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), ove
se žaruljice pale, a žaruljica AdBlue bljeska,
uz zvučni signal i
prikaz poruke (npr: "Greška
pročišćavanja: Pokretanje je zabranjeno
u
300 km" što predstavlja preostalu autonomiju
izraženu u
kilometrima.
Onemogućeno pokretanje Prekoračili ste prag dopuštene vožnje:
sustav kodiranog pokretanja onemogućuje
ponovno pokretanje motora.
Za ponovno pokretanje motora obavezno
se morate obratiti mreži PEUGEOT ili nekoj
stručnoj radionici.
Nakon svakog uključivanja kontakta pale
se ove žaruljice, a žaruljica AdBlue bljeska,
uz zvučni signal i
prikaz poruke "Greška
pročišćavanja: Pokretanje je zabranjeno".
Ručni test na ploči
s

instrumentima
Ova funkcija u svakom trenutku omogućuje
p rovjeru nekih pokazivača i prikaz popisa
upozorenja. F

U
z pokrenut motor kratko pritisnite ovu
tipku.
Na ploči s
i
nstrumentima prikazat će se sljedeći
podaci:
-
r
azina motornog ulja
-
s
ervisni brojač
-
a
utonomija za AdBlue i sustav SCR
u izvedbama dizel BlueHDi
-
a
ktivna upozorenja.
Ovi podaci prikazat će se automatski
i nakon svakog uključivanja kontakta.
Putomjeri
Ukupni i dnevni putomjer prikazuju se
t rideset sekundi nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i
nakon
zaključavanja i
otključavanja vozila.
Na putovanjima u
inozemstvu možda ćete
morati promijeniti jedinicu udaljenosti:
brzina mora biti prikazana u
službenoj
jedinici u
zemlji (km).
Jedinica se mijenja u
izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati.
1
Ploča s instrumentima

36

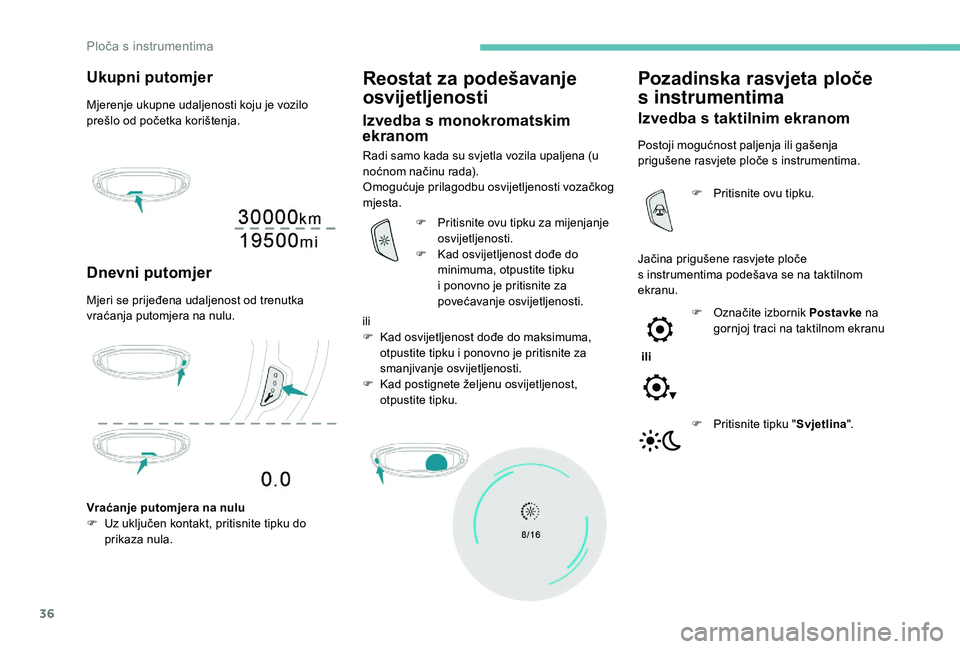

Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Dnevni putomjer
Mjeri se prijeđena udaljenost od trenutka
vraćanja putomjera na nulu.
Reostat za podešavanje
osvijetljenosti
Izvedba s monokromatskim
ekr anom
Radi samo kada su svjetla vozila upaljena (u
noćnom načinu rada).
Omogućuje prilagodbu osvijetljenosti vozačkog
mjesta.
Vraćanje putomjera na nulu
F

U

z uključen kontakt, pritisnite tipku do
prikaza nula. F

P
ritisnite ovu tipku za mijenjanje
osvijetljenosti.
F

K
ad osvijetljenost dođe do
minimuma, otpustite tipku
i
ponovno je pritisnite za
povećavanje osvijetljenosti.
ili
F

K
ad osvijetljenost dođe do maksimuma,
otpustite tipku i
ponovno je pritisnite za
smanjivanje osvijetljenosti.
F

K
ad postignete željenu osvijetljenost,
otpustite tipku.
Pozadinska rasvjeta ploče
s

instrumentima
Izvedba s taktilnim ekranom
Postoji mogućnost paljenja ili gašenja
prigušene rasvjete ploče s
instrumentima.
Jačina prigušene rasvjete ploče
s
instrumentima podešava se na taktilnom
ekranu. F

P
ritisnite ovu tipku.
ili F

O
značite izbornik Postavke na
gornjoj traci na taktilnom ekranu
F

P
ritisnite tipku "Svjetlina".

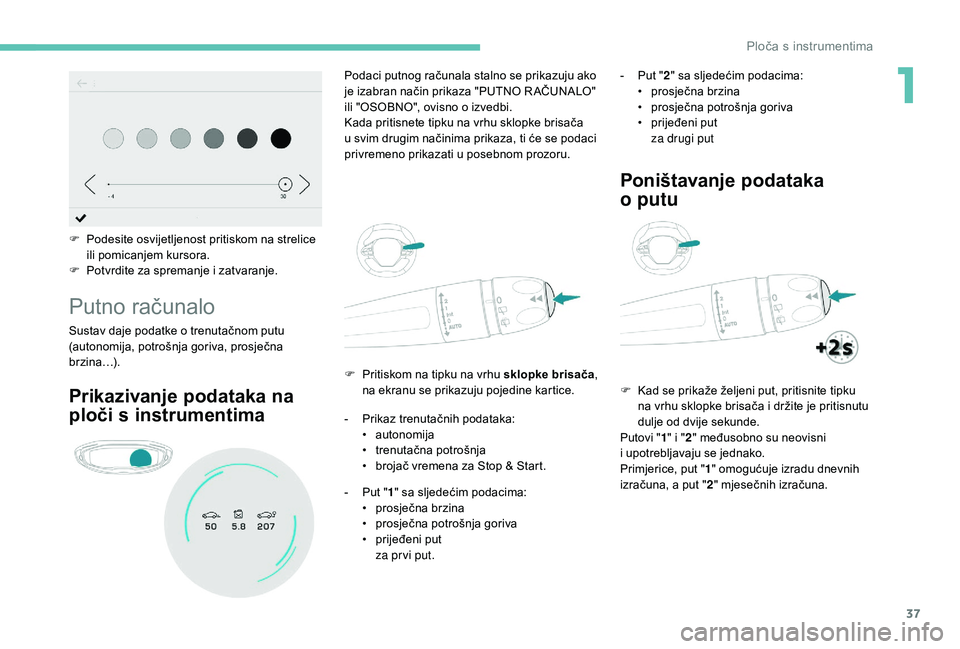

Ploča s instrumentima

37
F Podesite osvijetljenost pritiskom na strelice ili pomicanjem kursora.
F

P
otvrdite za spremanje i zatvaranje.
Putno računalo
Sustav daje podatke o trenutačnom putu
( autonomija, potrošnja goriva, prosječna
brzina…). F

P
ritiskom na tipku na vrhu sklopke brisača,
na ekranu se prikazuju pojedine kartice.
Podaci putnog računala stalno se prikazuju ako
je izabran način prikaza "PUTNO R AČUNALO"
ili "OSOBNO", ovisno o
izvedbi.
Kada pritisnete tipku na vrhu sklopke brisača
u svim drugim načinima prikaza, ti će se podaci
privremeno prikazati u posebnom prozoru.
Prikazivanje podataka na
ploči s

i
nstrumentima
- Prikaz trenutačnih podataka:
• a utonomija
•

t
renutačna potrošnja
•

b
rojač vremena za Stop & Start.
-

P
ut "1" sa sljedećim podacima:
•
pro

sječna brzina
•

p
rosječna potrošnja goriva
•

p
rijeđeni put
za pr vi put. -

P
ut "
2" sa sljedećim podacima:
•
pro
sječna brzina
•
p
rosječna potrošnja goriva
•
p
rijeđeni put
za drugi put
Poništavanje podataka
o
p
utu
F Kad se prikaže željeni put, pritisnite tipku
na vrhu sklopke brisača i držite je pritisnutu
dulje od dvije sekunde.
Putovi " 1" i " 2" međusobno su neovisni
i
upotrebljavaju se jednako.
Primjerice, put " 1" omogućuje izradu dnevnih
izračuna, a put " 2" mjesečnih izračuna.
1
3OR

38
Monokromatski ekran C
Prikazi
Ovisno o kontekstu, na ekranu se prikazuju
s ljedeći podaci:
-
sat
-

d
atum
-

v
anjska temperatura (u slučaju opasnosti od
poledice prikazana vrijednost bljeska)
-

g
rafička pomoć pri parkiranju
-

i
zvor zvuka koji se sluša
-

p
odaci o telefonu ili kompletu za
telefoniranje bez ruku
-

i
zbornici za određivanje parametara ekrana
i
opreme u vozilu.
Nekoliko definicija…
Autonomija
(k m)
Ako su na ekranu umjesto brojeva tijekom
vožnje stalno prikazane crtice, obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Trenutačna potrošnja goriva
(l/100 km ili km/l) P odatak se prikazuje iznad 30 km/h.
Ta vrijednost može se mijenjati u slučaju
promjene načina vožnje ili reljefa, odnosno
veće promjene trenutačne potrošnje. Broj kilometara koje možete prijeći
s preostalom količinom goriva
u spremniku, pri čemu se podatak
izračunava prema prosječnoj
potrošnji u nekoliko posljednjih
kilometara.
Kad s gorivom u s premniku možete prijeći manje
od 30 km, na ekranu će se prikazati crtice.
U spremnik morate uliti najmanje 5 litara
g oriva, a podatak o autonomiji preračunat će se
i
prikazati ako je veći od 100 km.
Potrošnja izračunata u
nekoliko
posljednjih sekundi.
Prosječna potrošnja goriva
(l/100 km ili km/l)
I zračunava se od posljednje
inicijalizacije podataka o
putu.
Prosječna brzina
(km/h)Izračunava se od posljednje
inicijalizacije podataka o
putu.
Prijeđena udaljenost
(k m)Izračunava se od posljednje
inicijalizacije podataka o
putu.
Brojač vremena sustava Stop &
Start
(minute/sekunde ili sati/minute) Ako je vaše vozilo opremljeno sustavom Stop
& Start, postoji brojač vremena koji zbraja
trajanja načina rada STOP za vrijeme puta.
Brojač se vraća na nulu nakon svakog
uključivanja kontakta.
Ploča s instrumentima
