2018 PEUGEOT 5008 Upute Za Rukovanje (in Croatian)

7

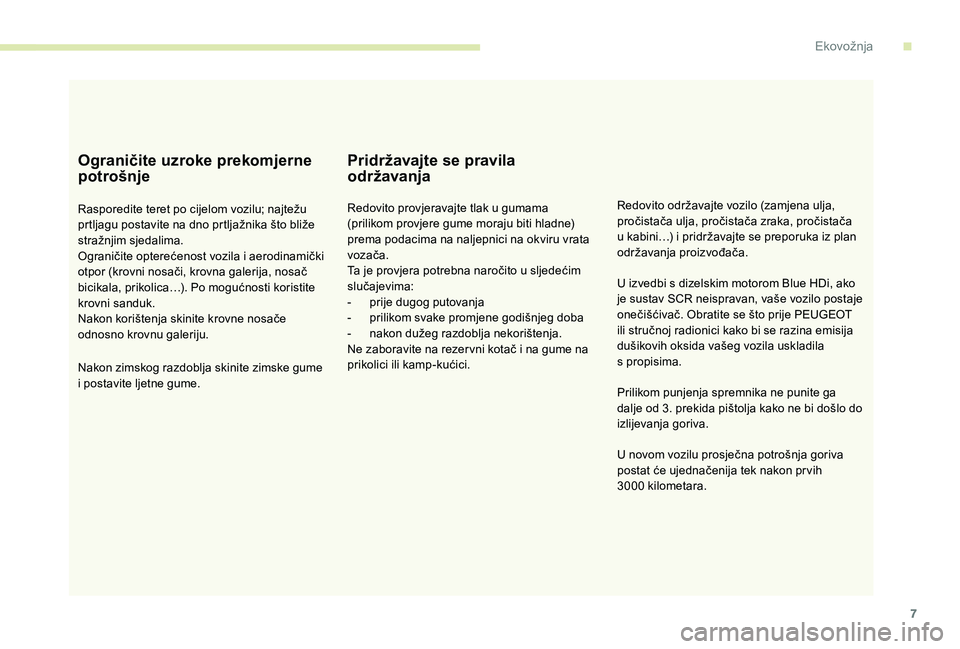

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite na dno prtljažnika što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica…). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače
odnosno krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i
postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
( prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u
sljedećim
slučajevima:
-

p
rije dugog putovanja
-

p
rilikom svake promjene godišnjeg doba
-

n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i
na gume na
prikolici ili kamp-kućici. Redovito održavajte vozilo (zamjena ulja,
pročistača ulja, pročistača zraka, pročistača
u
kabini…) i pridržavajte se preporuka iz plan
održavanja proizvođača.
Prilikom punjenja spremnika ne punite ga
dalje od 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3000
k

ilometara.
U izvedbi s
dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije PEUGEOT
ili stručnoj radionici kako bi se razina emisija
dušikovih oksida vašeg vozila uskladila
s
pro

pisima.
.
Ekovožnja

8

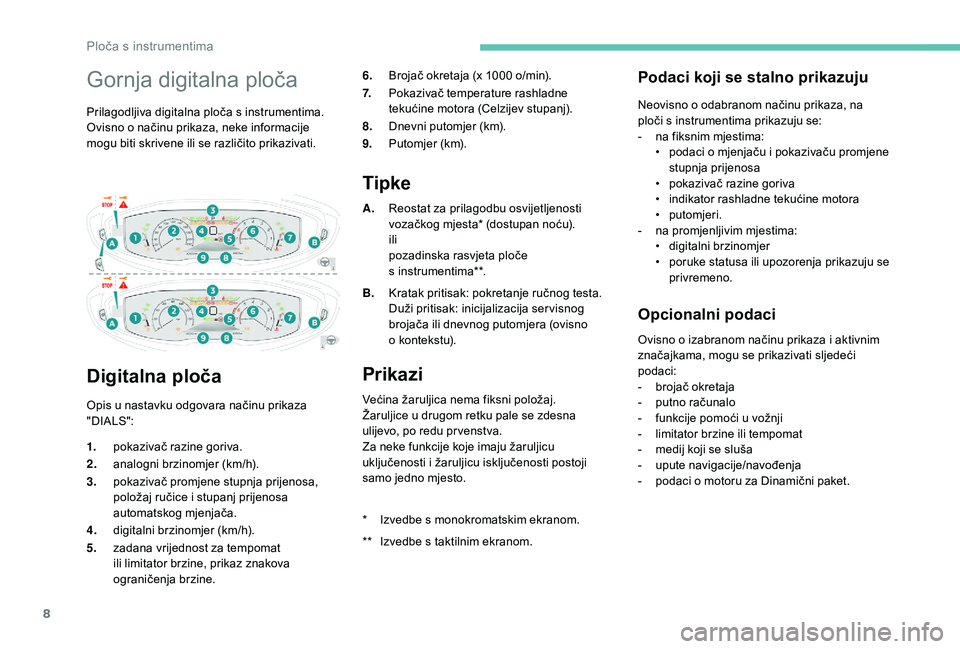

Gornja digitalna ploča
Prilagodljiva digitalna ploča s instrumentima.
O visno o načinu prikaza, neke informacije
mogu biti skrivene ili se različito prikazivati.
Digitalna ploča
Opis u nastavku odgovara načinu prikaza
" DIALS": 6.
Brojač okretaja (x 1000 o/min).
7. Pokazivač temperature rashladne
tekućine motora (Celzijev stupanj).
8. Dnevni putomjer (km).
9. Putomjer (km).
Tipke
A.Reostat za prilagodbu osvijetljenosti
vozačkog mjesta* (dostupan noću).
ili
pozadinska rasvjeta ploče
s
instrumentima**.
B. Kratak pritisak: pokretanje ručnog testa.
Duži pritisak: inicijalizacija ser visnog
brojača ili dnevnog putomjera (ovisno
o
kontekstu).
Prikazi
Većina žaruljica nema fiksni položaj.
Žaruljice u drugom retku pale se zdesna
ulijevo, po redu pr venstva.
Za neke funkcije koje imaju žaruljicu
uključenosti i
žaruljicu isključenosti postoji
samo jedno mjesto.
Podaci koji se stalno prikazuju
Neovisno o odabranom načinu prikaza, na
p loči s instrumentima prikazuju se:
-

n
a fiksnim mjestima:
•

p
odaci o mjenjaču i pokazivaču promjene
stupnja prijenosa
•

p
okazivač razine goriva
•

i
ndikator rashladne tekućine motora
•

p
utomjeri.
-

n
a promjenljivim mjestima:
•
d

igitalni brzinomjer
•

p
oruke statusa ili upozorenja prikazuju se
privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
z načajkama, mogu se prikazivati sljedeći
podaci:
-

b
rojač okretaja
-

p
utno računalo
-

f
unkcije pomoći u vožnji
-

l
imitator brzine ili tempomat
-

m
edij koji se sluša
-

u
pute navigacije/navođenja
-

p
odaci o motoru za Dinamični paket.
1.
pokazivač razine goriva.
2. analogni brzinomjer (km/h).
3. pokazivač promjene stupnja prijenosa,
položaj ručice i stupanj prijenosa
automatskog mjenjača.
4. digitalni brzinomjer (km/h).
5. zadana vrijednost za tempomat
ili limitator brzine, prikaz znakova
ograničenja brzine. *

I

zvedbe s

monokromatskim ekranom.
**

I

zvedbe s

taktilnim ekranom.
Ploča s instrumentima

9
* izvedbe s monokromatskim ekranom.
**
i
zvedbe s taktilnim ekranom.
Personalizacija ploče
s

instrumentima
Izgled ploče s instrumentima može se mijenjati
o dabirom sljedećeg:
-

b
oja prikaza**
-

n
ačin prikaza.
Jezik prikaza i
jedinice
Ovise o
konfiguraciji višenamjenskog
ekrana (izbornik za konfiguraciju).
Na putovanjima u
inozemstvu brzina mora
biti prikazana u
službenim jedinicama
u
zemlji u kojoj se vozi (km/h, km ili mi/h,
milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
**

I
zvedbe s taktilnim ekranom.
Odabir boje prikaza
Boja ovisi o uključenoj shemi boje aktiviranoj
f unkcijom i- Cockpit Amplify:
Mogući odabir:
F
"Relax ": siva
F
"Boost ": cr vena
F
"Normalno " (nema uključene sheme boja):
plava.
Više informacija o
funkciji i- Cockpit Amplify
potražite u
odgovarajućem odjeljku.
Izbor načina prikaza
Za promjenu načina prikaza na ploči
s instrumentima:
F

O
kretanjem kotačića na lijevoj strani
obruča upravljača mijenjaju se pojedini
načini prikaza na desnoj strani ploče
s
instrumentima.
F

P
rikazani odabrani način prikaza potvrdite
pritiskom na kotačić.
Novi način prikaza odmah će se primijeniti.
U pojedinim načinima prikazuju se različiti
podaci na ploči s
instrumentima.
-

"
DIALS": standardni prikaz analognog
i
digitalnog brzinomjera, brojača okretaja,
pokazivača razine goriva, pokazivača
temperature rashladne tekućine motora
i
putomjera.
-

"
NAVIGATION": standardni prikaz
s
dodatkom trenutačnih navigacijskih
podataka (baza podataka karte
i
navigacijske upute). -

"
DRIVING": standardni prikaz s dodatkom
trenutačnih informacija sustava pomoći
u vožnji.
-
"
MINIMAL": smanjeni prikaz s digitalnim
brzinomjerom i putomjerima te, samo
u slučaju upozorenja, pokazivač razine
goriva i pokazivač temperature rashladne
tekućine.
-
"
PUTNO R AČUNALO"*: smanjeni prikaz
s brojačem okretaja, trenutačnim podacima
i izabranim putom (1 ili 2).
ili
-

"
OSOBNI"**: smanjeni prikaz odabira
podataka s
t

aktilnog ekrana koji se prikazuju
u
personaliziranom području s lijeve i desne
strane.
Za određivanje parametara "OSOBNOG"
načina prikaza i
odabir podataka koji će se
prikazivati na prilagodljivim područjima ploče
s
instrumentima:
ili F

O
daberite izbornik Postavke
u
gornjoj traci taktilnog ekrana.
1
Ploča s instrumentima

10
F Označite "Parametri".
F
P
ritisnite tipku " Postavke ploče
s


instrumentima ".
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
F

Z

a lijevo i desno personalizirano
područje prikaza odaberite vrstu podatka
odgovarajućim strelicama na dodirnom
ekranu:
•

" P

omoći u

vožnji"
•

" O

snovni " (prazno)
•

" P

odaci o
m
otoru" (Dinamički paket)
•

" G

-metri " (Dinamički paket)
•

" T

emperature " (motorno ulje)
•

" M

ediji "
•

" Na

vigacija "
•

" P

utno računalo "
•

" B

rojač okretaja ".
F

P

otvrdite za spremanje i zatvaranje. Ako je uključen "OSOBNI" način prikaza, novi
odabrani podaci odmah će se prikazati.
3OR

11

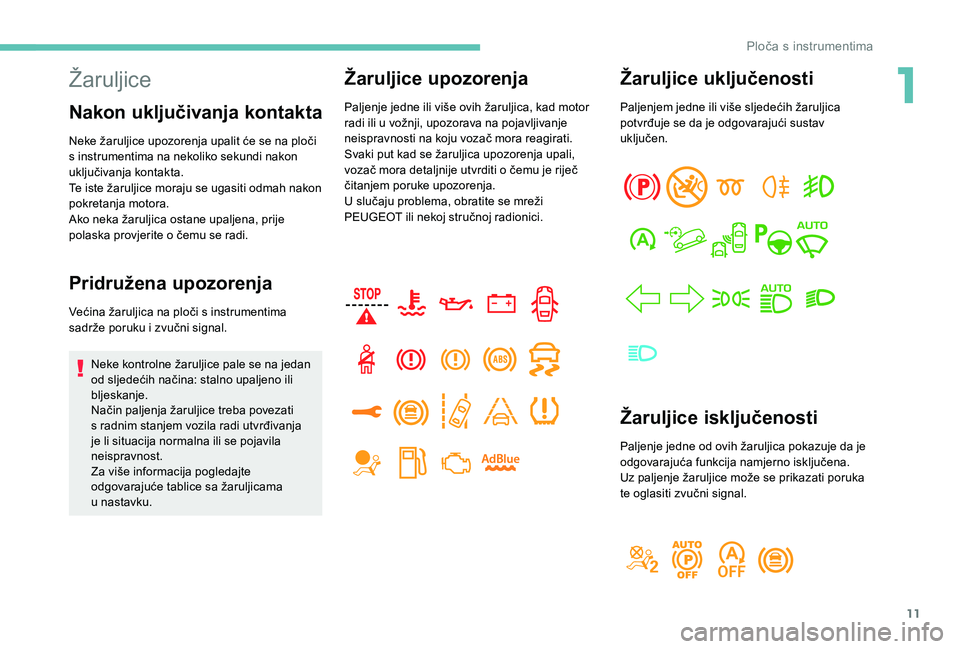

Žaruljice uključenosti
Paljenjem jedne ili više sljedećih žaruljica
potvrđuje se da je odgovarajući sustav
uključen.
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je
odgovarajuća funkcija namjerno isključena.
Uz paljenje žaruljice može se prikazati poruka
te oglasiti zvučni signal.
Paljenje jedne ili više ovih žaruljica, kad motor
radi ili u

vožnji, upozorava na pojavljivanje
neispravnosti na koju vozač mora reagirati.
Svaki put kad se žaruljica upozorenja upali,
vozač mora detaljnije utvrditi o

čemu je riječ
čitanjem poruke upozorenja.
U slučaju problema, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Žaruljice
Nakon uključivanja kontakta
Neke žaruljice upozorenja upalit će se na ploči
s instrumentima na nekoliko sekundi nakon
uključivanja kontakta.
Te iste žaruljice moraju se ugasiti odmah nakon
pokretanja motora.
Ako neka žaruljica ostane upaljena, prije
polaska provjerite o
čemu se radi.
Pridružena upozorenja
Većina žaruljica na ploči s instrumentima
s adrže poruku i zvučni signal.
Neke kontrolne žaruljice pale se na jedan
od sljedećih načina: stalno upaljeno ili
bljeskanje.
Način paljenja žaruljice treba povezati
s
radnim stanjem vozila radi utvrđivanja
je li situacija normalna ili se pojavila
neispravnost.
Za više informacija pogledajte
odgovarajuće tablice sa žaruljicama
u
nastavku.
Žaruljice upozorenja
1
Ploča s instrumentima

12

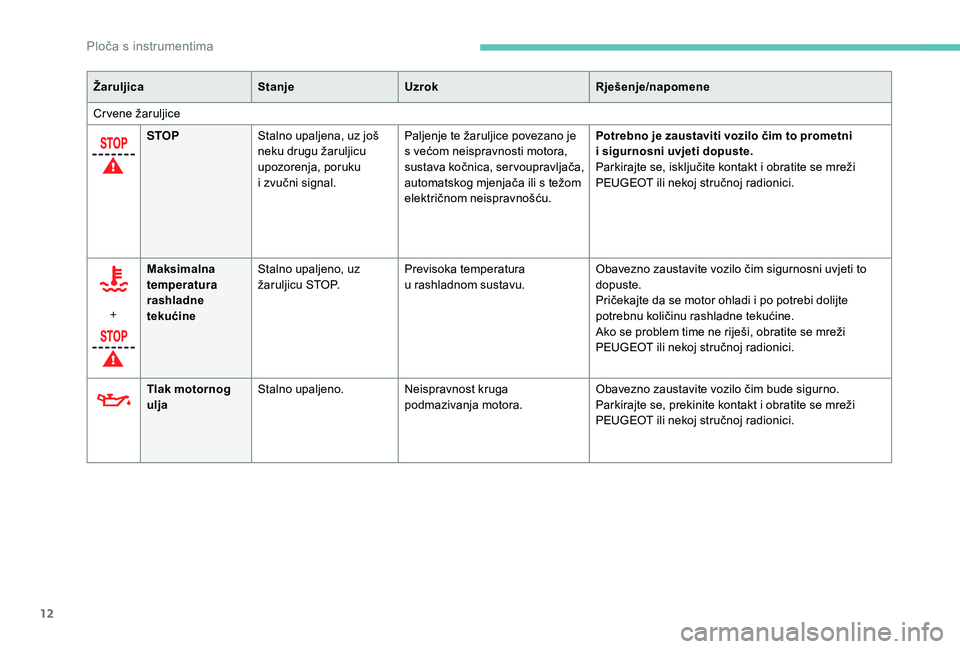

ŽaruljicaStanjeUzrok Rješenje/napomene
Crvene žaruljice STOP Stalno upaljena, uz još
neku drugu žaruljicu
upozorenja, poruku
i
zvučni signal.Paljenje te žaruljice povezano je
s
većom neispravnosti motora,
sustava kočnica, servoupravljača,
automatskog mjenjača ili s
težom
električnom neispravnošću. Potrebno je zaustaviti vozilo čim to prometni
i
sigurnosni uvjeti dopuste.
Parkirajte se, isključite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
+ Maksimalna
temperatura
rashladne
tekućine Stalno upaljeno, uz
žaruljicu STOP.
Previsoka temperatura
u
rashladnom sustavu.Obavezno zaustavite vozilo čim sigurnosni uvjeti to
dopuste.
Pričekajte da se motor ohladi i
po potrebi dolijte
potrebnu količinu rashladne tekućine.
Ako se problem time ne riješi, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Tlak motornog
ulja Stalno upaljeno.
Neispravnost kruga
podmazivanja motora. Obavezno zaustavite vozilo čim bude sigurno.
Parkirajte se, prekinite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Ploča s instrumentima

13

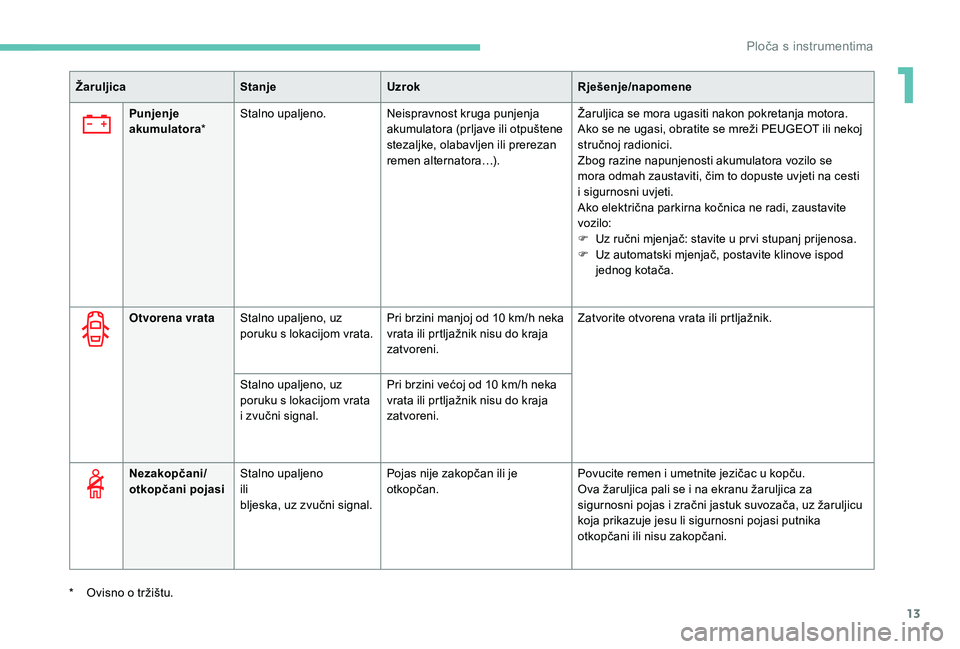

ŽaruljicaStanjeUzrok Rješenje/napomene
Punjenje
akumulatora * Stalno upaljeno.
Neispravnost kruga punjenja
akumulatora (prljave ili otpuštene
stezaljke, olabavljen ili prerezan
remen alternatora…). Žaruljica se mora ugasiti nakon pokretanja motora.
Ako se ne ugasi, obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Zbog razine napunjenosti akumulatora vozilo se
mora odmah zaustaviti, čim to dopuste uvjeti na cesti
i
sigurnosni uvjeti.
Ako električna parkirna kočnica ne radi, zaustavite
vozilo:
F

U
z ručni mjenjač: stavite u pr vi stupanj prijenosa.
F

U
z automatski mjenjač, postavite klinove ispod
jednog kotača.
*

O
visno o tržištu.
Otvorena vrata
Stalno upaljeno, uz
poruku s
lokacijom vrata.Pri brzini manjoj od 10
km/h neka
vrata ili prtljažnik nisu do kraja
zatvoreni. Zatvorite otvorena vrata ili prtljažnik.
Stalno upaljeno, uz
poruku s
lokacijom vrata
i
zvučni signal.Pri brzini većoj od 10
km/h neka
vrata ili prtljažnik nisu do kraja
zatvoreni.
Nezakopčani/
otkopčani pojasi Stalno upaljeno
ili
bljeska, uz zvučni signal. Pojas nije zakopčan ili je
otkopčan.
Povucite remen i
umetnite jezičac u kopču.
Ova žaruljica pali se i
na ekranu žaruljica za
sigurnosni pojas i
zračni jastuk suvozača, uz žaruljicu
koja prikazuje jesu li sigurnosni pojasi putnika
otkopčani ili nisu zakopčani.
1
Ploča s instrumentima

14

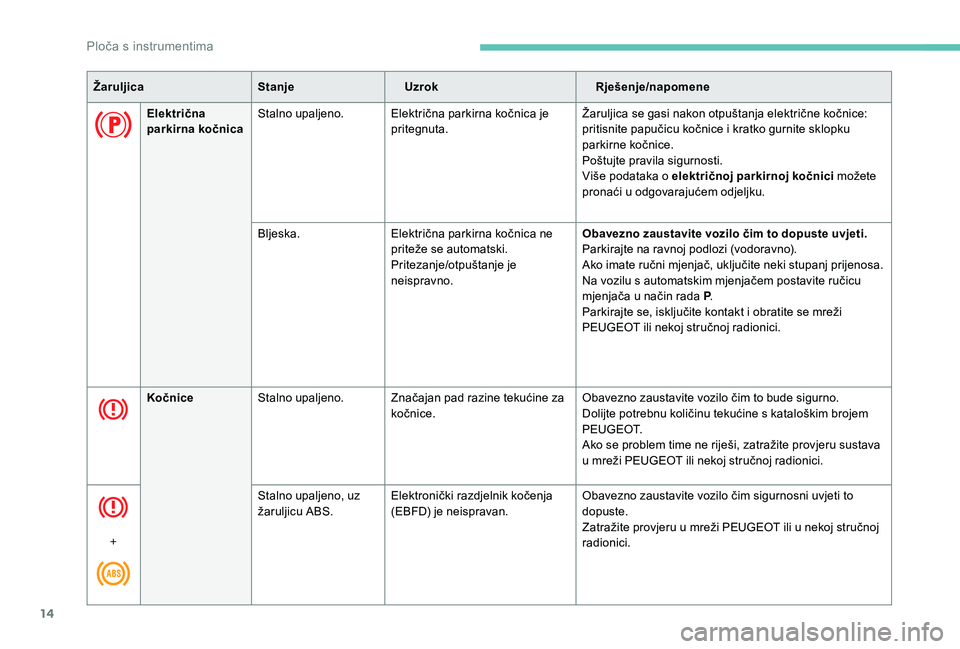

ŽaruljicaStanjeUzrok Rješenje/napomene
Električna
parkirna kočnica Stalno upaljeno.
Električna parkirna kočnica je
pritegnuta. Žaruljica se gasi nakon otpuštanja električne kočnice:
pritisnite papučicu kočnice i
kratko gurnite sklopku
parkirne kočnice.
Poštujte pravila sigurnosti.
Više podataka o
električnoj parkirnoj kočnici možete
pronaći u
odgovarajućem odjeljku.
Bljeska. Električna parkirna kočnica ne
priteže se automatski.
Pritezanje/otpuštanje je
neispravno. Obavezno zaustavite vozilo čim to dopuste uvjeti.
Parkirajte na ravnoj podlozi (vodoravno).
Ako imate ručni mjenjač, uključite neki stupanj prijenosa.
Na vozilu s
automatskim mjenjačem postavite ručicu
mjenjača u
način rada P.
Parkirajte se, isključite kontakt i
obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Kočnice Stalno upaljeno. Značajan pad razine tekućine za
kočnice. Obavezno zaustavite vozilo čim to bude sigurno.
Dolijte potrebnu količinu tekućine s kataloškim brojem
P E U G E O T.
Ako se problem time ne riješi, zatražite provjeru sustava
u
mreži PEUGEOT ili nekoj stručnoj radionici.
+ Stalno upaljeno, uz
žaruljicu ABS.
Elektronički razdjelnik kočenja
(EBFD) je neispravan. Obavezno zaustavite vozilo čim sigurnosni uvjeti to
dopuste.
Zatražite provjeru u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Ploča s instrumentima
