143

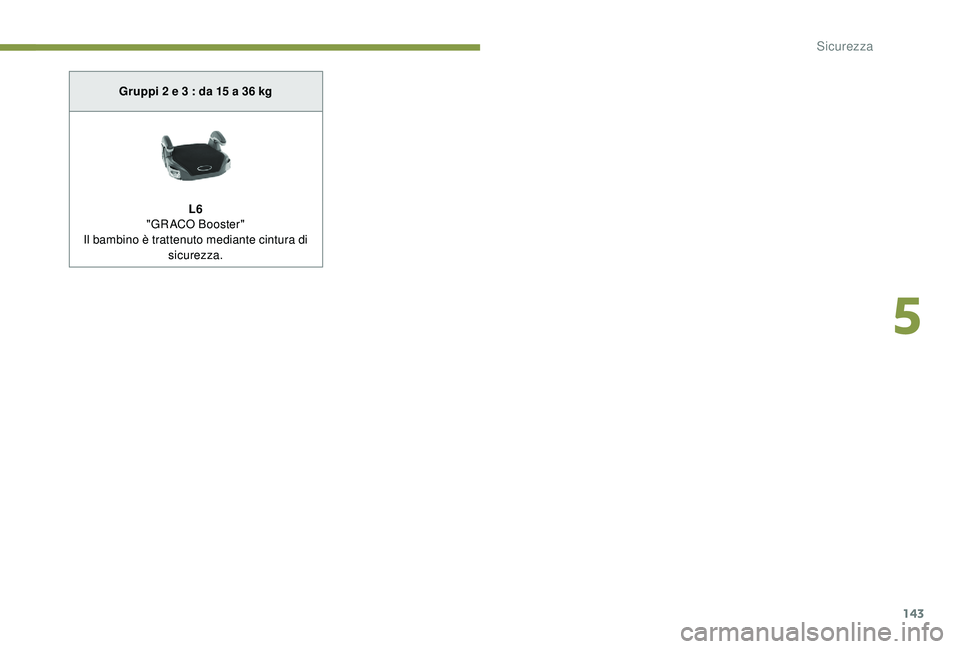

Gruppi 2 e 3 : da 15 a 36 kg
L 6
"GRACO Booster"
Il bambino è trattenuto mediante cintura di sicurezza.
5
Sicurezza

144

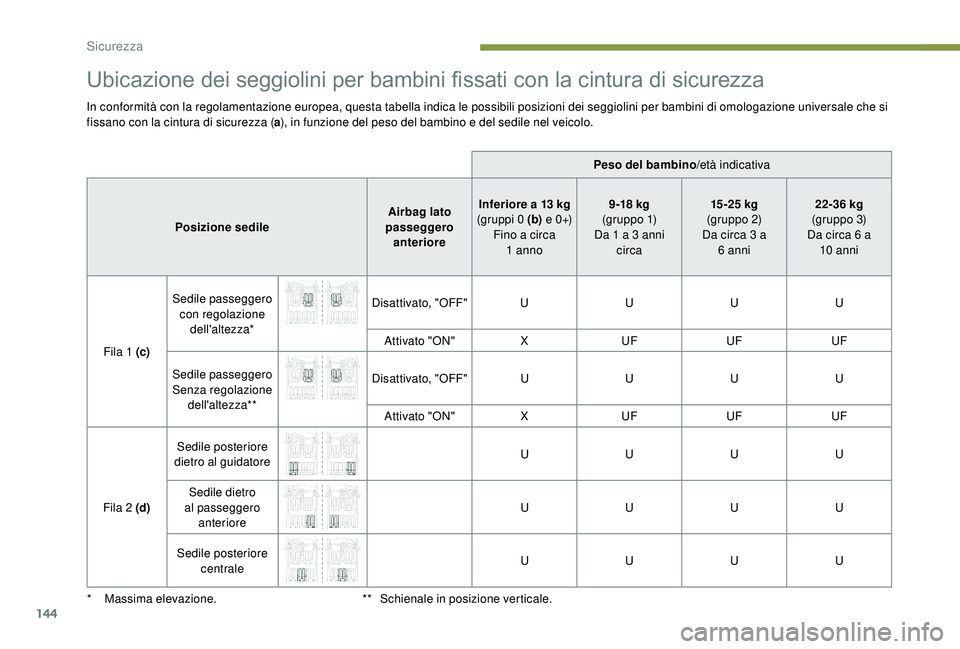

Ubicazione dei seggiolini per bambini fissati con la cintura di sicurezza
In conformità con la regolamentazione europea, questa tabella indica le possibili posizioni dei seggiolini per bambini di omologazione universale che si
fissano con la cintura di sicurezza (a), in funzione del peso del bambino e del sedile nel veicolo.
Peso del bambino/età indicativa
Posizione sedile Airbag lato
passeggero anteriore Inferiore a
13 kg
(gruppi 0
(b) e 0 +)
Fino a
circa
1
anno9 -18


kg
(g r u p p o 1)
Da 1
a 3 anni
circa 15 -25


kg
(gr uppo 2)
Da circa 3
a
6


anni22-36
kg
(gr uppo 3)
Da circa 6
a
10


anni
Fila 1
(c)Sedile passeggero
con regolazione dell'altezza* Disattivato, "OFF"
UUUU
Attivato "ON" XUF UFUF
Sedile passeggero
Senza regolazione dell'altezza** Disattivato, "OFF"
UUUU
Attivato "ON" XUF UFUF
Fila 2
(d)Sedile posteriore
dietro al guidatore U
UUU
Sedile dietro
al passeggero anteriore U
UUU
Sedile posteriore centrale U
UUU
*

M
assima elevazione. **

S
chienale in posizione verticale.
Sicurezza

145
(a)Seggiolino universale per bambini:
seggiolino per bambini che può essere
montato su tutti i
veicoli con la cintura di
sicurezza.
(b) Gruppo 0: dalla nascita fino a
10 Kg. I
seggiolini per neonati e le culle per auto
non possono essere montati sul sedile
passeggero anteriore o
nella terza fila.
(c) Consultare la legislazione in vigore
nel proprio Paese prima di collocare il
seggiolino su questo sedile.
(d) Per installare un seggiolino su un
sedile posteriore, con schienale rivolto
alla strada o
nel senso di marcia,
spostare il sedile anteriore in avanti, poi
raddrizzare lo schienale per lasciare
spazio a
sufficienza per il seggiolino e
per le gambe del bambino.
U:
posizione adatta alla collocazione di un
seggiolino per bambini da fissare con
una cintura di sicurezza ed omologato
nella categoria "universale", "con
schienale rivolto alla strada" e/o "nel
senso di marcia".
UF: posizione adatta alla collocazione di un
seggiolino per bambini da fissare con
una cintura di sicurezza ed omologato
nella categoria "nel senso di marcia".
X: posizione non adatta alla collocazione
di un seggiolino per bambini del gruppo
di peso indicato. Peso del bambino
/età indicativa
Posizione sedile Airbag lato
passeggero anteriore Inferiore a 13 kg
(gruppi 0 (b)
e 0 +)
Fino a circa
1 anno
9 -18

kg
(g r u p p o 1)
Da 1 a 3 anni
circa 15 -25

kg
(gr uppo 2)
Da circa 3 a
6

anni
22-36 kg
(gr uppo 3)
Da circa 6 a
10

anni
Fila 3

(d)
Sedili posteriori
laterali U
UUU
5
Sicurezza

146

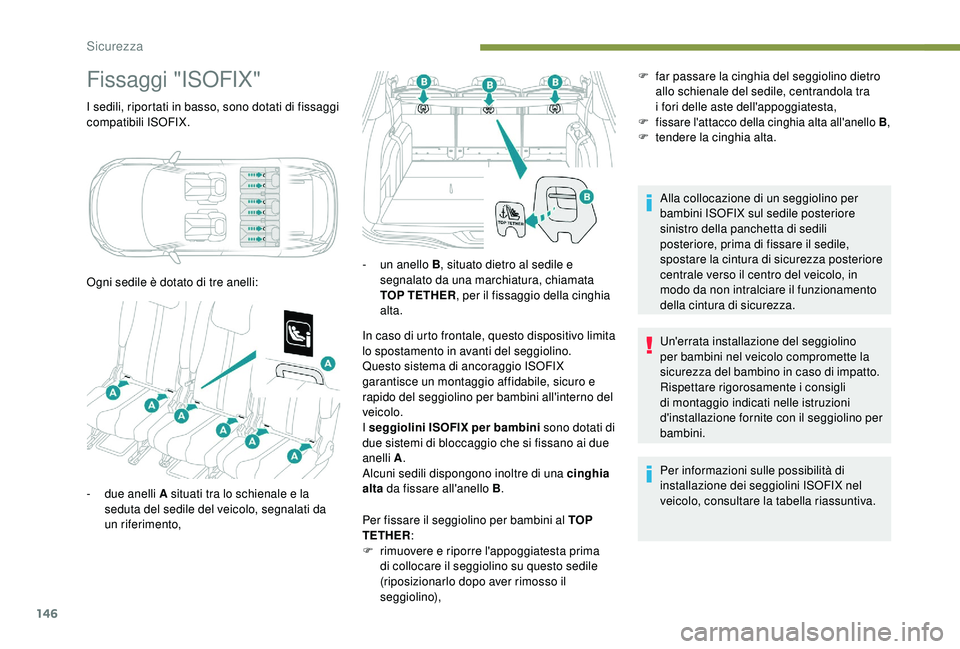

Fissaggi "ISOFIX"
I sedili, riportati in basso, sono dotati di fissaggi
compatibili ISOFIX.
Ogni sedile è dotato di tre anelli:In caso di urto frontale, questo dispositivo limita
lo spostamento in avanti del seggiolino.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affidabile, sicuro e
rapido del seggiolino per bambini all'interno del
veicolo.
I seggiolini ISOFIX per bambini sono dotati di
due sistemi di bloccaggio che si fissano ai due
anelli A.
Alcuni sedili dispongono inoltre di una cinghia
alta da fissare all'anello B . F

f
ar passare la cinghia del seggiolino dietro
allo schienale del sedile, centrandola tra
i fori delle aste dell'appoggiatesta,
F fissare l'attacco della cinghia alta all'anello B,F tendere la cinghia alta.
Alla collocazione di un seggiolino per
bambini ISOFIX sul sedile posteriore
sinistro della panchetta di sedili
posteriore, prima di fissare il sedile,
spostare la cintura di sicurezza posteriore
centrale verso il centro del veicolo, in
modo da non intralciare il funzionamento
della cintura di sicurezza.
Un'errata installazione del seggiolino
per bambini nel veicolo compromette la
sicurezza del bambino in caso di impatto.
Rispettare rigorosamente i


consigli
di montaggio indicati nelle istruzioni
d'installazione fornite con il seggiolino per
bambini.
Per informazioni sulle possibilità di
installazione dei seggiolini ISOFIX nel
veicolo, consultare la tabella riassuntiva.
-

d

ue anelli A situati tra lo schienale e la
seduta del sedile del veicolo, segnalati da
un riferimento, -

u

n anello B , situato dietro al sedile e
segnalato da una marchiatura, chiamata
TOP TETHER , per il fissaggio della cinghia
alta.
Per fissare il seggiolino per bambini al TOP
TETHER :
F

r

imuovere e riporre l'appoggiatesta prima
di collocare il seggiolino su questo sedile
(riposizionarlo dopo aver rimosso il
seggiolino),
Sicurezza

147
Seggiolini per bambini ISOFIX consigliati
Per ulteriori istruzioni di montaggio e
smontaggio del seggiolini per bambini,
consultare le istruzioni fornite dal
produttore del seggiolino.
" RÖMER Baby- Safe Plus e base ISOFIX "
(classe di misura: E )
Gruppo 0+ : dalla nascita a
13 kg
Si installa con lo "schienale rivolto verso la strada" mediante una base ISOFIX che si aggancia agli anelli A .
La base prevede un'asta di sostegno,
regolabile in altezza, che si appoggia al pianale del veicolo.
Questo seggiolino può essere fissato anche
con una cintura di sicurezza. In questo caso, sarà utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a


tre punti. "
RÖMER Duo Plus ISOFIX "
(classe di misura: B1 )
Gruppo 1
9-18kg
Da collocare unicamente nel "senso di marcia".
Si aggancia agli anelli A e all'anello B ,
chiamato TOP TETHER, con una cinghia alta. Tre posizioni d'inclinazione della scocca: posizione seduta, inclinata e sdraiata.
Questo seggiolino può essere utilizzato
anche su sedili non equipaggiati di ancoraggi ISOFIX. In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante
la cintura di sicurezza a
tre punti. Regolare
il sedile anteriore del veicolo in modo che
i
piedi del bambino non tocchino lo schienale.
5
Sicurezza

148

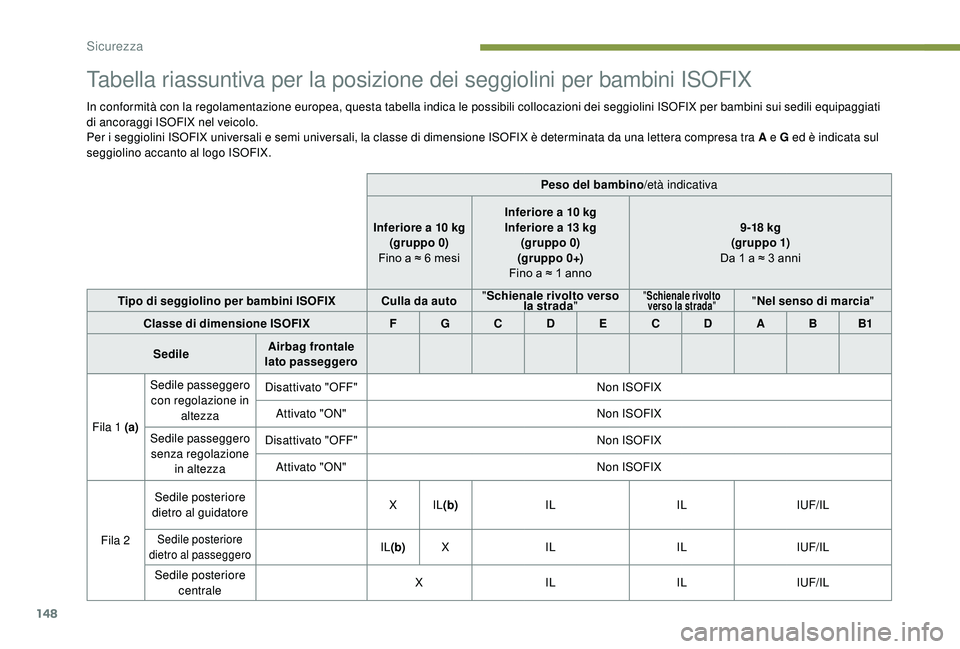

Tabella riassuntiva per la posizione dei seggiolini per bambini ISOFIX
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati
di ancoraggi ISOFIX nel veicolo.
Per i seggiolini ISOFIX universali e semi universali, la classe di dimensione ISOFIX è determinata da una lettera compresa tra A e G ed è indicata sul
seggiolino accanto al logo ISOFIX.
Peso del bambino/età indicativa
Inferiore a
10 kg
(gruppo 0)
Fino a ≈ 6
mesiInferiore a
10 kg
Inferiore a
13 kg
(gruppo 0)
(gruppo 0+)
Fino a ≈ 1
anno9 -18


kg
(g r u p p o 1)
Da 1
a ≈ 3 anni
Tipo di seggiolino per bambini ISOFIX Culla da auto "
Schienale rivolto verso
la strada "
"Schienale rivolto
verso la strada ""Nel senso di marcia "
Classe di dimensione ISOFIX F G C D E C D A B B1
Sedile Airbag frontale
lato passeggero
Fila 1

(a) Sedile passeggero
con regolazione in altezza Disattivato "OFF"
Non ISOFIX
Attivato "ON" Non ISOFIX
Sedile passeggero senza regolazione in altezza Disattivato "OFF"
Non ISOFIX
Attivato "ON" Non ISOFIX
Fila 2 Sedile posteriore
dietro al guidatore X
IL(b) IL ILIUF/IL
Sedile posteriore
dietro al passeggeroIL (b) X IL ILIUF/IL
Sedile posteriore centrale X
IL ILIUF/IL
Sicurezza

149
X:sedile non adatto per il montaggio di un
seggiolino per bambini o
di una navetta
ISOFIX del gruppo di peso indicato.
I UF: sedile adatto alla collocazione di
un seggiolino per bambini I sofix
U niversale, "nel senso di marcia" che si
aggancia con la cinghia alta. IL:
sedile adatto alla collocazione di un
seggiolino per bambini I sofix Semi-
U niversale, di tipo:
-

"
schienale verso la strada" dotato di
cinghia alta o
di asta di sostegno,
-

"
in senso di marcia" dotato di asta di
sostegno,
-

u
na navicella dotata di cinghia alta
o
di sostegno.(a)
Consultare la legislazione in vigore nel
proprio Paese prima di collocare un
bambino su questo sedile.
(b) L'installazione di una navetta su questo
sedile può precludere l'utilizzo di uno
o
più posti della stessa fila.

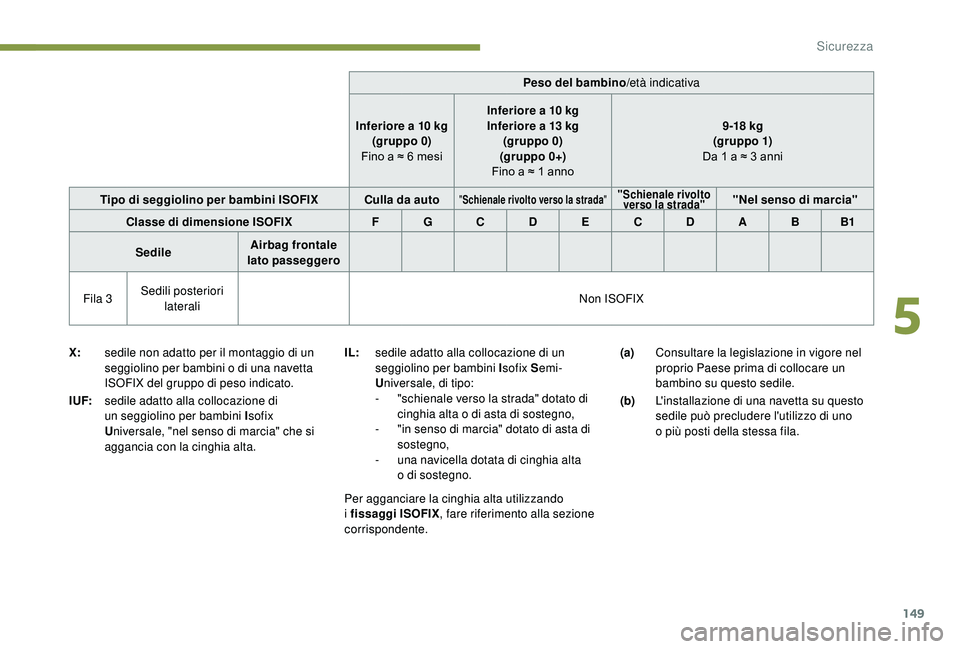

Peso del bambino
/età indicativa
Inferiore a 10 kg
(gruppo 0)
Fino a ≈ 6 mesi
Inferiore a 10 kg
Inferiore a 13 kg
(gruppo 0)
(gruppo 0+)
Fino a ≈ 1 anno
9 -18

kg
(g r u p p o 1)
Da 1 a ≈ 3 anni
Tipo di seggiolino per bambini ISOFIX Culla da auto
" Schienale rivolto verso la strada ""Schienale rivolto
verso la strada""Nel senso di marcia"
Classe di dimensione ISOFIX F G C D E C D A B B1
Sedile Airbag frontale
lato passeggero
Fila 3 Sedili posteriori
laterali Non ISOFIX
Per agganciare la cinghia alta utilizzando
i

fissaggi ISOFIX , fare riferimento alla sezione
corrispondente.
5
Sicurezza

150

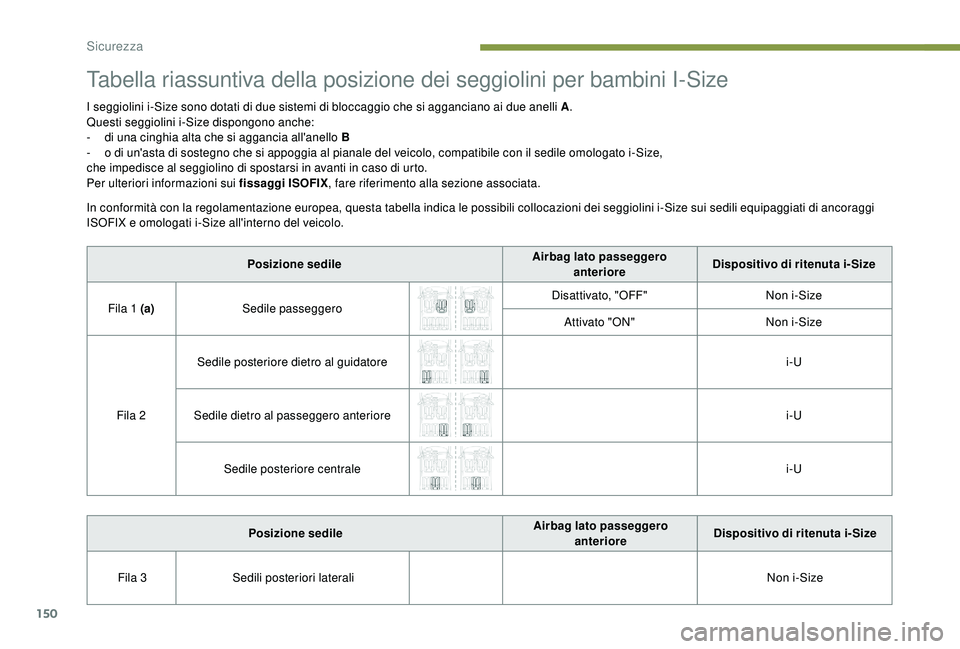

Tabella riassuntiva della posizione dei seggiolini per bambini I-Size
I seggiolini i-Size sono dotati di due sistemi di bloccaggio che si agganciano ai due anelli A.
Questi seggiolini i-Size dispongono anche:
-
d

i una cinghia alta che si aggancia all'anello B
-

o d
i un'asta di sostegno che si appoggia al pianale del veicolo, compatibile con il sedile omologato i-Size,
che impedisce al seggiolino di spostarsi in avanti in caso di urto.
Per ulteriori informazioni sui fissaggi ISOFIX , fare riferimento alla sezione associata.
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini i-Size sui sedili equipaggiati di ancoraggi
ISOFIX e omologati i-Size all'interno del veicolo.
Posizione sedile Airbag lato passeggero
anteriore Dispositivo di ritenuta i-Size
Fila 1
(a) Sedile passeggero Disattivato, "OFF"
Non i-Size
Attivato "ON" Non i-Size
Fila 2 Sedile posteriore dietro al guidatore
i-U
Sedile dietro al passeggero anteriore i-U
Sedile posteriore centrale i-U
Posizione sedile Airbag lato passeggero
anteriore Dispositivo di ritenuta i-Size
Fila 3 Sedili posteriori laterali Non i-Size
