2018 PEUGEOT 5008 Manuale duso (in Italian)

255

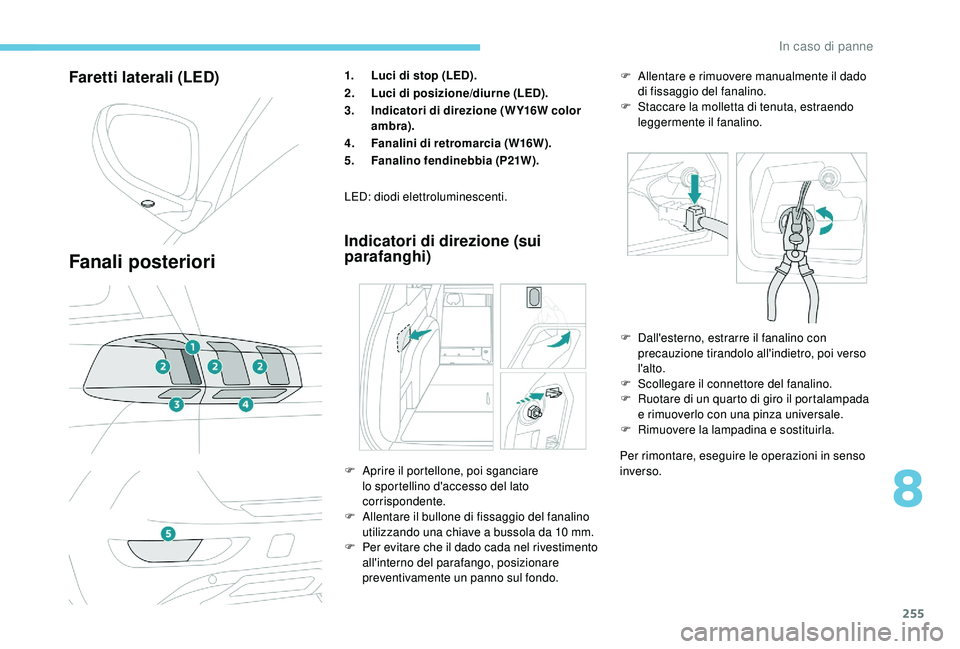

Faretti laterali (LED)
Fanali posteriori
1.Luci di stop (LED).
2. Luci di posizione/diurne (LED).
3. Indicatori di direzione (WY16W color
ambra).
4. Fanalini di retromarcia (W16W).
5. Fanalino fendinebbia (P21W).
Indicatori di direzione (sui
parafanghi)
Per rimontare, eseguire le operazioni in senso
inverso.
LED: diodi elettroluminescenti.
F
A
prire il portellone, poi sganciare
lo sportellino d'accesso del lato
corrispondente.
F

A

llentare il bullone di fissaggio del fanalino
utilizzando una chiave a

bussola da 10

mm.
F

Pe

r evitare che il dado cada nel rivestimento
all'interno del parafango, posizionare
preventivamente un panno sul fondo. F

D
all'esterno, estrarre il fanalino con
precauzione tirandolo all'indietro, poi verso
l'alto.
F
S
collegare il connettore del fanalino.
F
R
uotare di un quarto di giro il portalampada
e rimuoverlo con una pinza universale.
F
R
imuovere la lampadina e sostituirla.
F
A
llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F
S
taccare la molletta di tenuta, estraendo
leggermente il fanalino.
8
In caso di panne

256

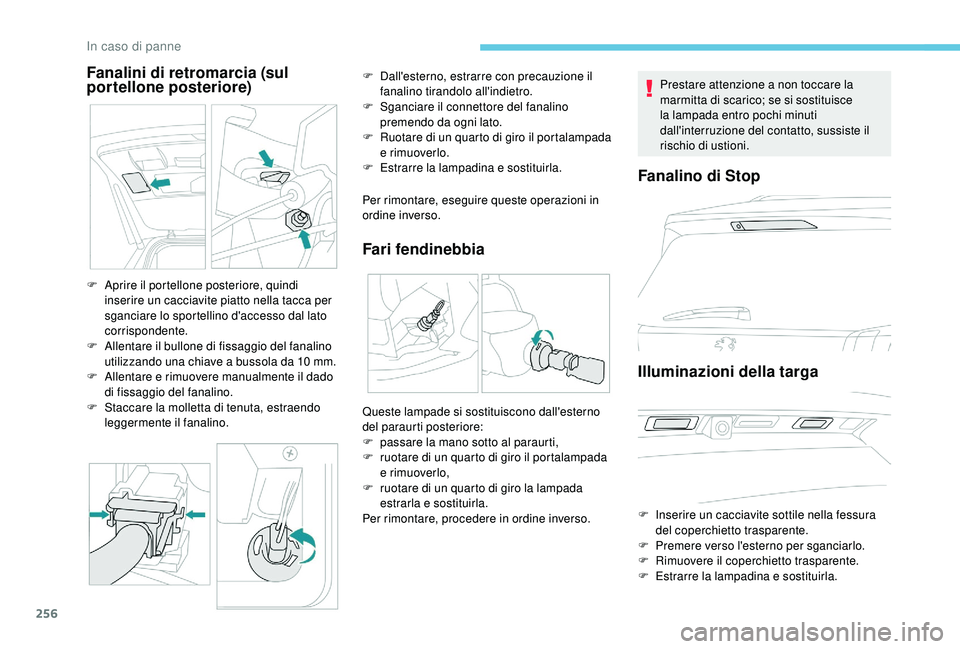

Fanalini di retromarcia (sul
portellone posteriore)
Per rimontare, eseguire queste operazioni in
ordine inverso.
Fari fendinebbia
F Aprire il portellone posteriore, quindi inserire un cacciavite piatto nella tacca per
sganciare lo sportellino d'accesso dal lato
corrispondente.
F

A
llentare il bullone di fissaggio del fanalino
utilizzando una chiave a
bussola da 10 mm.
F

A
llentare e rimuovere manualmente il dado
di fissaggio del fanalino.
F

S
taccare la molletta di tenuta, estraendo
leggermente il fanalino. F

D
all'esterno, estrarre con precauzione il
fanalino tirandolo all'indietro.
F
S
ganciare il connettore del fanalino
premendo da ogni lato.
F
R
uotare di un quarto di giro il portalampada
e rimuoverlo.
F
E
strarre la lampadina e sostituirla.
Prestare attenzione a non toccare la
marmitta di scarico; se si sostituisce
la lampada entro pochi minuti
dall'interruzione del contatto, sussiste il
rischio di ustioni.
Queste lampade si sostituiscono dall'esterno
del paraurti posteriore:
F
pa
ssare la mano sotto al paraurti,
F

r
uotare di un quarto di giro il portalampada
e rimuoverlo,
F

r
uotare di un quarto di giro la lampada
estrarla e sostituirla.
Per rimontare, procedere in ordine inverso.
Fanalino di Stop
Illuminazioni della targa
F Inserire un cacciavite sottile nella fessura del coperchietto trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

R
imuovere il coperchietto trasparente.
F

E
strarre la lampadina e sostituirla.
In caso di panne

257
Sostituzione di una
spazzola tergicristallo
Prima di smontare un
tergicristallo anteriore
Smontaggio
F Sollevare il braccio corrispondente.
F S ganciare la spazzola e rimuoverla.
Rimontaggio
F Montare la nuova spazzola corrispondente e agganciarla.
F

A
bbassare il braccio con precauzione.
Dopo il rimontaggio di una
spazzola anteriore
F Inserire il contatto.
F A zionare nuovamente la leva del
tergicristallo per portare in posizione le
spazzole.
Sostituzione di un fusibile
Accesso all'attrezzatura
La pinzetta d'estrazione è situata dietro al
coperchio della scatola dei fusibili.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario:
F c onoscere la causa dell'anomalia e por vi
rimedio,
F

s
pegnere tutte le utenze elettriche,
F

i
mmobilizzare il veicolo ed interrompere il
contatto,
F

i
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti.
F

N

el minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole
al centro del parabrezza (posizione di
manutenzione).
F

S

ganciare il coperchio tirando la parte
superiore sinistra, poi destra.
F

S

ganciare completamente il coperchio e
capovolgerlo.
F

R

imuovere le pinzette dall'alloggiamento. F

A
prire il cassettino portaoggetti.
F
P
remere la maniglia centrale sul coperchio
della scatola porta fusibili.
F
A
bbassare completamente il coperchio.
F
R
imuovere le pinzette dall'alloggiamento.
8
In caso di panne

258

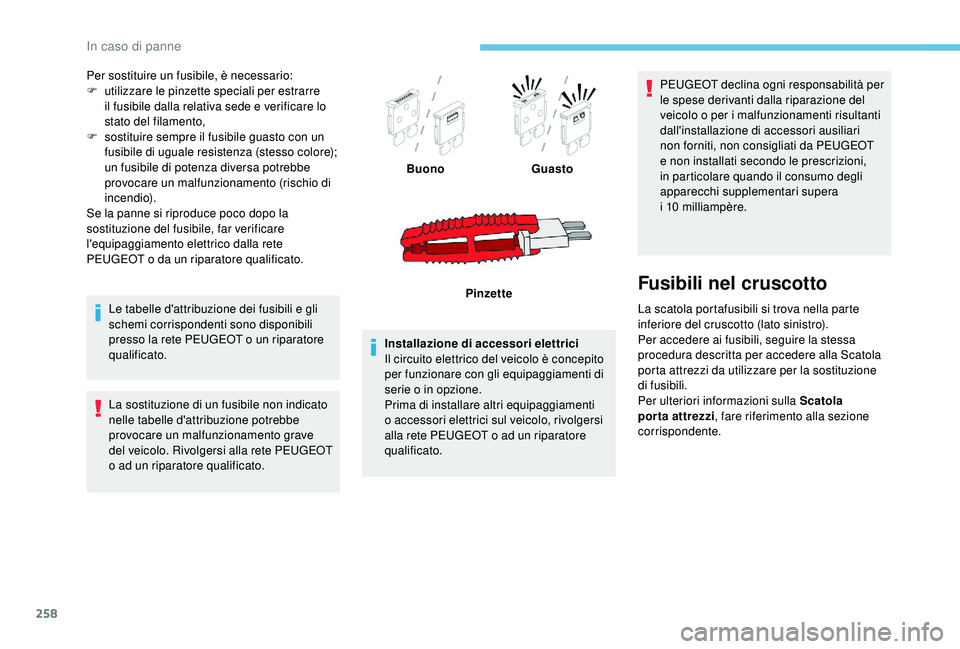

Per sostituire un fusibile, è necessario:
F u tilizzare le pinzette speciali per estrarre
il fusibile dalla relativa sede e verificare lo
stato del filamento,
F

s
ostituire sempre il fusibile guasto con un
fusibile di uguale resistenza (stesso colore);
un fusibile di potenza diversa potrebbe
provocare un malfunzionamento (rischio di
incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'equipaggiamento elettrico dalla rete
PEUGEOT o da un riparatore qualificato.
Le tabelle d'attribuzione dei fusibili e gli
schemi corrispondenti sono disponibili
presso la rete PEUGEOT o
un riparatore
qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave
del veicolo. Rivolgersi alla rete PEUGEOT
o


ad un riparatore qualificato. Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie o
in opzione.
Prima di installare altri equipaggiamenti
o
accessori elettrici sul veicolo, rivolgersi
alla rete PEUGEOT o
ad un riparatore
qualificato. PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o
per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera
i


10

milliampère.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere alla Scatola
porta attrezzi da utilizzare per la sostituzione
di fusibili.
Per ulteriori informazioni sulla Scatola
porta attrezzi, fare riferimento alla sezione
corrispondente.
Buono
Guasto
Pinzette
In caso di panne

259

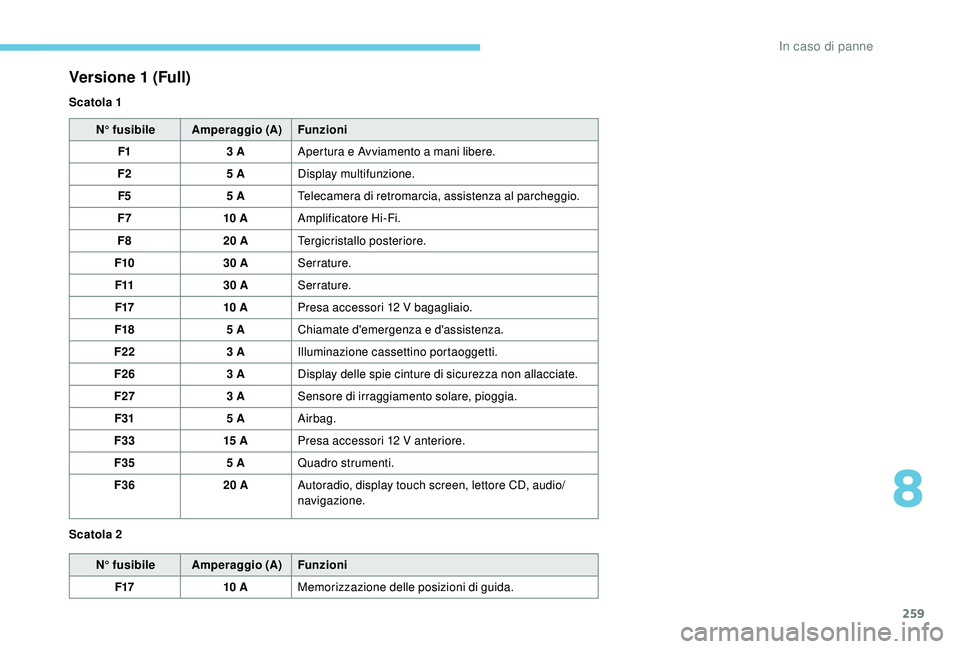

N° fusibileAmperaggio (A) Funzioni
F1 3
AApertura e Avviamento a
mani libere.
F2 5
ADisplay multifunzione.
F5 5
ATelecamera di retromarcia, assistenza al parcheggio.
F7 10


AAmplificatore Hi-Fi.
F8 20
ATergicristallo posteriore.
F10 30
ASerrature.
F11 30
ASerrature.
F17 10


APresa accessori 12


V bagagliaio.
F18 5
AChiamate d'emergenza e d'assistenza.
F22 3
AIlluminazione cassettino portaoggetti.
F26 3
ADisplay delle spie cinture di sicurezza non allacciate.
F27 3
ASensore di irraggiamento solare, pioggia.
F31 5
AAirbag.
F33 15


APresa accessori 12


V anteriore.
F35 5
AQuadro strumenti.
F36 20
AAutoradio, display touch screen, lettore CD, audio/
navigazione.
N° fusibile Amperaggio (A) Funzioni
F17 10


AMemorizzazione delle posizioni di guida.
Versione 1 (Full)
Scatola 1
Scatola 2
8
In caso di panne

260

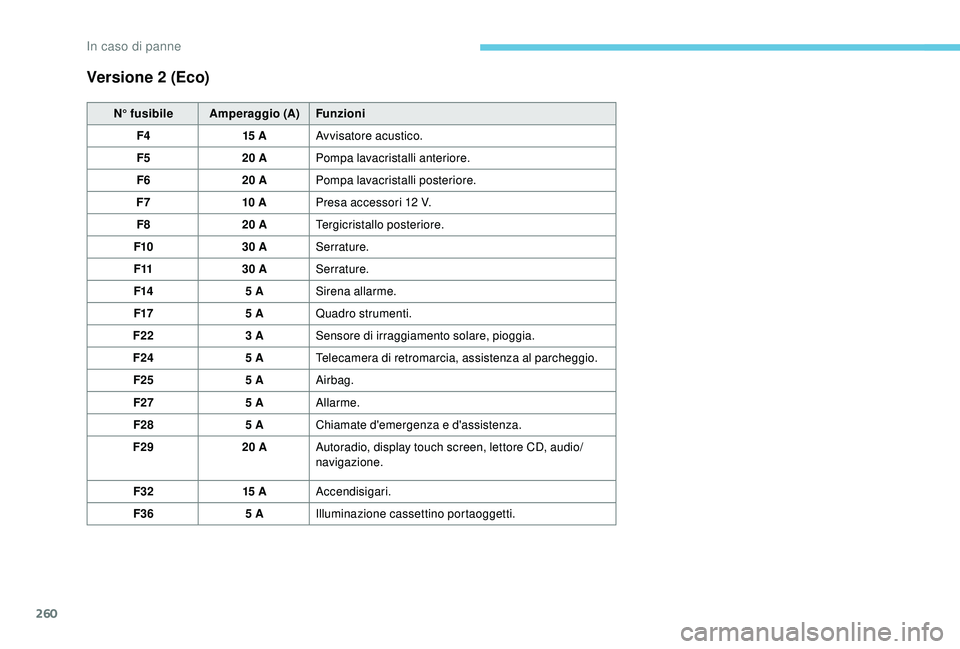

Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F4 15


AAvvisatore acustico.
F5 20
APompa lavacristalli anteriore.
F6 20
APompa lavacristalli posteriore.
F7 10


APresa accessori 12


V.
F8 20
ATergicristallo posteriore.
F10 30
ASerrature.
F11 30
ASerrature.
F14 5
ASirena allarme.
F17 5
AQuadro strumenti.
F22 3
ASensore di irraggiamento solare, pioggia.
F24 5
ATelecamera di retromarcia, assistenza al parcheggio.
F25 5
AAirbag.
F27 5
AAllarme.
F28 5
AChiamate d'emergenza e d'assistenza.
F29 20
AAutoradio, display touch screen, lettore CD, audio/
navigazione.
F32 15


AAccendisigari.
F36 5
AIlluminazione cassettino portaoggetti.
In caso di panne

261

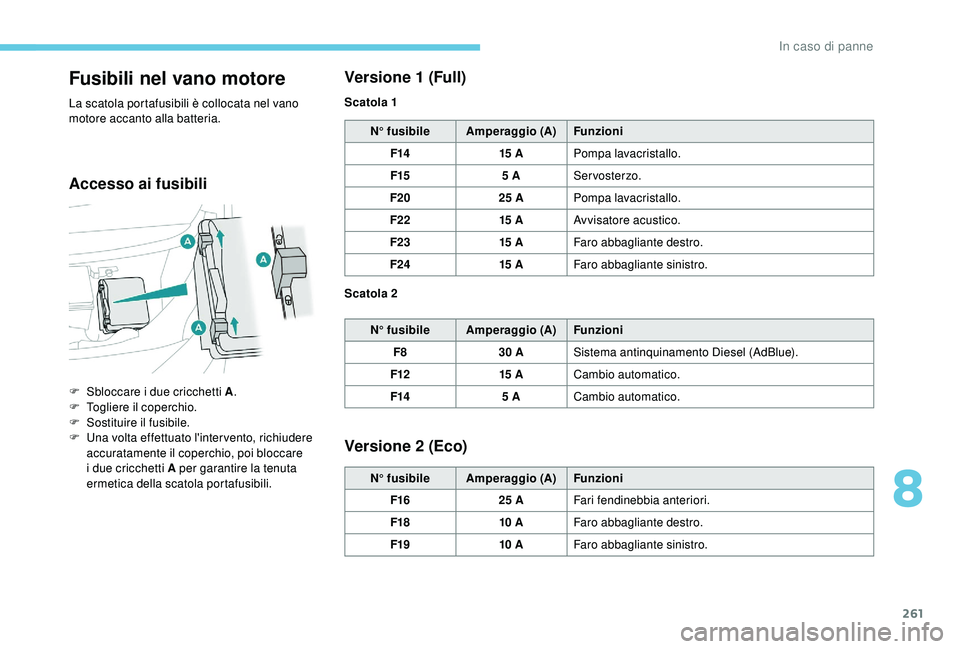

Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibiliVersione 1

(Full)
N° fusibile
Amperaggio (A) Funzioni
F14 15


APompa lavacristallo.
F15 5
AServosterzo.
F20 25
APompa lavacristallo.
F22 15


AAvvisatore acustico.
F23 15


AFaro abbagliante destro.
F24 15


AFaro abbagliante sinistro.
N° fusibile Amperaggio (A) Funzioni
F8 30
ASistema antinquinamento Diesel (AdBlue).
F12 15


ACambio automatico.
F14 5
ACambio automatico.
Versione 2 (Eco)
N° fusibile Amperaggio (A) Funzioni
F16 25
AFari fendinebbia anteriori.
F18 10


AFaro abbagliante destro.
F19 10


AFaro abbagliante sinistro.
F

S

bloccare i

due cricchetti A
.
F

T

ogliere il coperchio.
F

S

ostituire il fusibile.
F

U

na volta effettuato l'inter vento, richiudere
accuratamente il coperchio, poi bloccare
i

due cricchetti A per garantire la tenuta
ermetica della scatola portafusibili. Scatola 1
Scatola 2
8
In caso di panne

262
Batteria da 12 V
Procedimento per l'avviamento del motore
mediante un'altra batteria o per ricaricare una
batteria scarica.
Generalità
Batterie d'avviamento al piombo
Le batterie contengono delle sostanze
nocive, ad esempio acido solforico e
piombo.
Devono essere eliminate secondo le
prescrizioni legali e non devono in
nessun caso essere gettate con i
rifiuti
domestici.
Riconsegnare le pile e le batterie
esauste ad un punto di raccolta
specializzato.
Prima di manipolare la batteria,
proteggere gli occhi ed il viso.
Qualsiasi operazione sulla batteria deve
essere effettuata in un ambiente aerato e
lontano da fiamme libere o
da scintille, al
fine di evitare il rischio di esplosione o
di
incendio.
Lavarsi le mani al termine dell'operazione.
Accesso alla batteria
La batteria è situata nel vano motore.
(+) Morsetto positivo.
È dotato di una fascetta a
bloccaggio rapido.
(-) Morsetto negativo.
Il morsetto negativo della batteria non è
accessibile, pertanto, un punto di massa
separato è disponibile in prossimità della
batteria.
Avviamento con un'altra
batteria
Se la batteria del veicolo è scarica, il motore
può essere avviato mediante una batteria
d'emergenza (esterna o
di un altro veicolo) e
con dei cavi d'emergenza o
con un booster per
batterie.
Per accedere al morsetto (+):
F

s

bloccare il cofano azionando la leva
interna, poi quella esterna,
F

s

ollevare il cofano motore, quindi fissarlo in
posizione con la relativa asta. Non avviare mai il motore collegando un
caricabatterie.
Non utilizzare mai un booster per batterie
da 24
V o superiore.
Controllare prima di tutto che la batteria
d'emergenza abbia una tensione nominale
di 12
V e una capacità minima equivalente
a


quella della batteria scarica.
I due veicoli non devono essere
a


contatto.
Spegnere tutti gli equipaggiamenti che
consumano corrente di entrambi i
veicoli
(autoradio, tergicristalli, fari ecc.).
Verificare che i
cavi d'emergenza non
siano posizionati accanto alle parti mobili
del motore (ventola, cinghie ecc.).
Non scollegare il morsetto (+) se il motore
è avviato.
In caso di panne
