Page 17 of 180

15
KontrolkaStavPříčina Akce/doporučení
Stop & Star t Svítí nepřerušovaně. Systém Stop & Start je deaktivován. Systém můžete znovu aktivovat opětovným
stisknutím tlačítka.
Bliká. Systém Stop & Start má poruchu. Proveďte (3).
Omezovač
rychlosti Svítí nepřerušovaně. Omezovač rychlosti má poruchu. Proveďte (3).
Active City
Brake Bliká.
Systém Active City Brake má
poruchu. Proveďte (3).
Active City
Brake Svítí nepřerušovaně. Bylo stisknuto tlačítko.
Došlo ke změně konfigurace
systému. Je aktivován systém Active City Brake.
Blikání doprovázené
zvukovým signálem. Systém Active City Brake je
v
činnosti.Tento systém optimalizuje brzdění, aby se zabránilo
v
kolizi.
Active City
Brake Svítí nepřerušovaně. Systém Active City Brake je
deaktivován. Systém můžete znovu aktivovat opětovným
stisknutím tlačítka.
Varování před
neúmyslným
opuštěním
jízdního pruhu Svítí nepřerušovaně. Systém varování při opuštění
jízdního pruhu není funkční. Proveďte (3).
Varování před
neúmyslným
opuštěním
jízdního pruhu Blikání (oranžově)
doprovázené
zvukovým signálem.
Přejetí dělicí čáry mezi jízdními
pruhy, na pravé straně.
Otočte volantem na opačnou stranu, aby se vozidlo
vrátilo do požadované jízdní dráhy.
1
Palubní zařízení
Page 18 of 180

16
KontrolkaStavPříčina Akce/doporučení
Varování před
neúmyslným
opuštěním
jízdního pruhu Blikání (oranžově)
doprovázené
zvukovým signálem.
Došlo k
přejetí jízdního pruhu, levá
strana. Otočte volantem na opačnou stranu, aby se vozidlo
vrátilo do požadované jízdní dráhy.
Zadní mlhové
světlo Tr vale svítí.
Světlo je aktivováno.
Zelené výstražné kontrolky
Varování před
neúmyslným
opuštěním
jízdního pruhuSvítí nepřerušovaně. Bylo stisknuto tlačítko.
Systém varování před neúmyslným opuštěním
jízdního pruhu je aktivován.
Varování před
neúmyslným
opuštěním
jízdního pruhu Svítí nepřerušovaně. Bylo stisknuto tlačítko.
Systém je v
provozním stavu: detekoval čáry na pravé
a/nebo levé straně.
Stop & Star t Svítí nepřerušovaně.
Systém Stop & Start přepnul motor po
zastavení vozidla (na světelné křižovatce,
v koloně vozidel atd.) do režimu STOP.Kontrolka zhasne a motor se automaticky spustí
v režimu START, jakmile se budete chtít opět rozjet.
Systém
odemykání
a
star tování bez
klíče Svítí nepřerušovaně. Jsou splněny podmínky pro
nastartování motoru.
Bliká pomalu. Vozidlo je v
režimu „ ACC“.
Lze používat příslušenství
(audiosystém, zásuvku 12
V, …).
Bliká rychle. Sloupek řízení není uzamčen. Přepněte do zapalování do polohy „ OFF“ (Vypnuto),
potom do polohy „ ON“ (Zapnuto) a jemně pootočte
volantem tak, aby se sloupek řízení odblokoval.
Palubní zařízení
Page 19 of 180
17

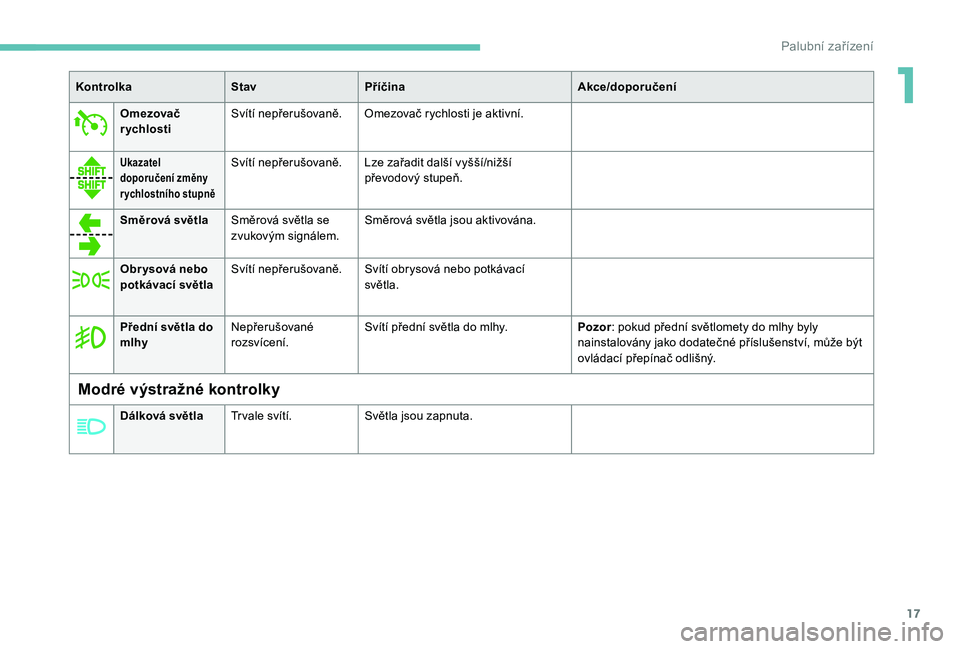

KontrolkaStavPříčina Akce/doporučení
Omezovač
rychlosti Svítí nepřerušovaně. Omezovač rychlosti je aktivní.
Ukazatel
doporučení změny
rychlostního stupněSvítí nepřerušovaně. Lze zařadit další vyšší/nižší
převodový stupeň.
Směrová světla Směrová světla se
zvukovým signálem. Směrová světla jsou aktivována.
Obr ysová nebo
potkávací světla Svítí nepřerušovaně. Svítí obrysová nebo potkávací
světla.
Modré výstražné kontrolky
Dálková světlaTr vale svítí. Světla jsou zapnuta.
Přední světla do
mlhyNepřerušované
rozsvícení. Svítí přední světla do mlhy.
Pozor: pokud přední světlomety do mlhy byly
nainstalovány jako dodatečné příslušenství, může být
ovládací přepínač odlišný.
1
Palubní zařízení
Page 20 of 180

18
Ukazatele
Ukazatel celkového počtu
ujetých km/jednotlivé jízdy
Když se zapne zapalování, zobrazí se ten
ukazatel vzdálenosti, který byl nastaven při
posledním vypnutí motoru.-
ukazatele jednotlivých jízd se zobrazením TRIP.Jestliže chcete ukazatel jednotlivých jízd
vynulovat, při jeho zobrazení stiskněte jedno ze
dvou tlačítek 1
.
Ukazatel hladiny paliva
Nízká hladina paliva
Je-li dosaženo minimální hladiny kapaliny
v
nádrži paliva, rozsvítí se tato kontrolka
na přístrojové desce, doprovázená
zobrazením zvukovým signálem.
Po úplném vyprázdnění nádrže musíte
doplnit alespoň 5 litrů paliva.
Palubní počítač
Systém poskytuje informace o probíhající jízdě
v ozidla ( jízdní dosah, spotřeba paliva…).
Zobrazovaní údajů
* podle verze. F
O
pakovaným stisknutím ovladače na
volantu můžete postupně zobrazovat
jednotlivé záložky palubního počítače.
-
C
elková ujetá vzdálenost.
-
T
rasa A
.
-
T
rasa B
.
-
P
očítadlo Stop & Start částečného času*.
-
P
očítadlo celkového času Stop & Start*.
-
V
enkovní teplota*.
-
O
kamžitá spotřeba paliva.
-
P
růměrná spotřeba paliva.
-
D
ojezd.
-
P
růměrná rychlost.
-
R
eostat osvětlení.
Stisknutí tlačítka 1 vám umožní změnit zobrazení
u kazatele vzdálenosti:
-
c
elkového se zobrazením ODO (celkové počítadlo),
Ukazuje množství paliva k dispozici:
- 1/ 1 a šest čárek, nádrž je plná.
-
R
a jedna čárka, palivo v nádrži je na úrovni rezer vy.
V palivové nádrži zbývá přibližně 5 litrů paliva.
Palubní zařízení
Page 21 of 180

19
Venkovní teplota
V některých situacích může dojít k tomu,
ž e venkovní teplota se bude zobrazovat
s
prodlevou, nebo se nezobrací vůbec; jedná
se o
následující situace:
-
k
dyž je vozidlo v klidu nebo se pohybuje
nízkou rychlostí (nižší než přibližně
25
km/h),
-
v p
řípadě změny, která je příliš vysoká
(vjezd nebo výjezd z
podzemního
parkoviště, tunelu,…),
-
b
ěhem velmi krátkých jízd (kratších než
přibližně 2
minuty).
Reostat osvětlení
Při jízdě v noci umožňuje tato funkce zhasnout
n ěkteré displeje přístrojové desky, aby byla
snížena únava očí řidiče.
Funguje výhradně tehdy, když jsou zapnuta
obrysová světla.
F
J
akmile se zobrazí menu „Lighting dimmer“
(Reostat osvětlení), otevřete nastavení
stisknutím a
přidržením jednoho z tlačítek
„ DISP “.
F
P
otom můžete postupně zvyšovat
nebo snižovat jas tisknutím jednoho ze
dvou tlačítek „ DISP“. Displej bude při
zobrazování zvoleného jasu blikat.
Vynulování denní ujeté vzdálenosti
F Jakmile je zobrazena požadovaná trasa, stiskněte na více než dvě sekundy jedno ze
dvou tlačítek „ DISP“.
Trasy A a
B jsou na sobě nezávislé, ale jejich
používání je shodné.
Tr a s u A můžete například využít pro denní
výpočty a
trasu B pro měsíční výpočty.
S dotykovou obrazovkou
Jestliže je vozidlo vybaveno dotykovou
obrazovkou, můžete sledovat informace
o probíhající cestě. Počínaje stránkou Menu
na dotykové
obrazovce:
F
V
yberte záložku Vehicle information
(Informace o vozidle).
Záložka „ Journey information “ (Informace
o cestě) zobrazuje následující informace:
-
„
A
verage speed
“ (Průměrná rychlost),
-
„
E
lapsed time
“ (Uplynulá doba),
-
„
Ra
nge
“ (Dojezdová vzdálenost),
-
a
ktuální spotřeba paliva zobrazovaná
v grafické formě,
- z áložka „
History “ (Historie) s údaji
o spotřebě paliva při posledních jízdách,
tlačítko „ Delete“ (Smazat) umožňující
vynulování údajů o
spotřebě paliva na dotykové
obrazovce a
na přístrojové desce,
tlačítko „ Update“ (Aktualizovat) používané
k
zobrazování nejlepšího výsledku ze záložky
„ History “ (Historie).
1
Palubní zařízení
Page 22 of 180

20
Palubní počítač, některé
definice
Dojezd
(míle nebo km)
Počet kilometrů, které je ještě možné ujet
se zbylým palivem v nádrži (při průměrné
spotřebě během několika posledních ujetých
kilometrů).
Tato hodnota může kolísat v
důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
s p ot ř e by.
Když je hladina paliva nízká, zobrazuje se
hlášení „Lo FUEL“.
Když je hladina paliva nízká, nelze přepočítat
dojezdovou vzdálenost.
Okamžitá spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
V ypočítává se za několik posledních sekund.
Průměrná spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
H odnota je počítána od posledního vynulování
údajů o
trase.
Průměrná rychlost
(mil/h nebo km/h)
Hodnota je počítána od posledního vynulování
údajů o trase.
Počitadlo využití systému Stop &
Start
(minuty/sekundy nebo hodiny/minuty)
Pokud je vozidlo vybaveno systémem Stop &
Start, počitadlo počítá čas, po který byl během
jízdy aktivován režim STOP.
Počitadlo se vynuluje po každém zapnutí
zapalování.
Nastavování času
Rádio
Nastavení času pomocí otočného přepínače
„MENU “:
-
s
tiskněte otočný ovladač pro vstup do
nabídky a
potvrďte volbu,
-
p
řepněte otočný přepínač pro volbu funkce,
položky ze seznamu.
Kdykoliv se můžete vrátit na předcházející krok
pomocí tlačítka „ Back“ (Zpět).
F
S
tiskněte otočný ovladač pro vstup do
nabídek.
F
O
točte přepínač do polohy „CLOCK “.
F
P
otvrďte stisknutím přepínače. Číslice hodin
bude blikat.
F
O
táčením přepínače nastavte hodiny.
F
P
otvrďte stisknutím přepínače. Číslice minut
bude blikat.
F
O
táčením přepínače nastavte minuty.
F
P
otvrďte stisknutím přepínače a zavřete
nabídku.
Palubní zařízení
Page 23 of 180
21

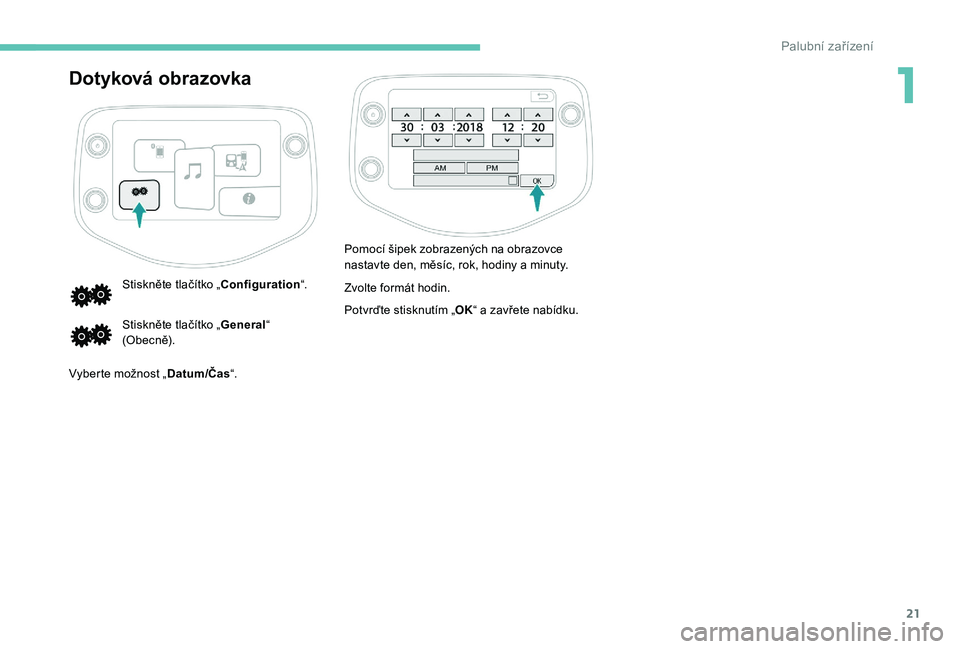

Dotyková obrazovka
Stiskněte tlačítko „Configuration“.
Stiskněte tlačítko „ General“
(Obecně).
Vyberte možnost „ Datum/Čas“. Pomocí šipek zobrazených na obrazovce
nastavte den, měsíc, rok, hodiny a
minuty.
Zvolte formát hodin.
Potvrďte stisknutím „ OK“ a zavřete nabídku.
1
Palubní zařízení
Page 24 of 180

22
Klíče
Umožňují ovládání zámků předních dveří,
zámku zavazadlového prostoru, zámku řízení,
ovládání deaktivace airbagu spolujezdce
a
z
apalování.
Zamykání
- Pro zamknutí dotyčných dveří vložte klíč do zámku jedněch z předních dveří a otočte jím
směrem k
zadní části vozidla.
-
P
ro zamknutí zavazadlového prostoru
zasuňte klíč do jeho zámku a
otočte jím
směrem doprava.
Odemykání
- Pro odemknutí dotyčných dveří vložte klíč do zámku jedněch z předních dveří a otočte
jím směrem k
přední části vozidla.
-
P
ro odemknutí zavazadlového prostoru
zasuňte klíč do jeho zámku a
otočte jím
směrem doleva.
Dálkový ovladač
Umožňuje funkce zamykání– odemykání
a lokalizace vašeho vozidla na dálku. Vysokofrekvenční dálkové ovládání
je citlivý systém. Nemanipulujte proto
s
ovladačem v kapse, jinak by mohlo dojít
k nechtěnému odemknutí vozidla.
Netiskněte opakovaně tlačítka dálkového
ovladače, jste-li mimo dosah vozidla;
můžete jej vyřadit z provozu.
Vysunutí/zasunutí klíče
F Stiskněte toto tlačítko pro vysunutí nebo
zasunutí klíče.
Zamykání
F Stiskněte toto tlačítko pro zamknutí vozidla.
Směrová světla jednou bliknou.
V
